Lexus IS200t 2017 Betriebsanleitung (in German)

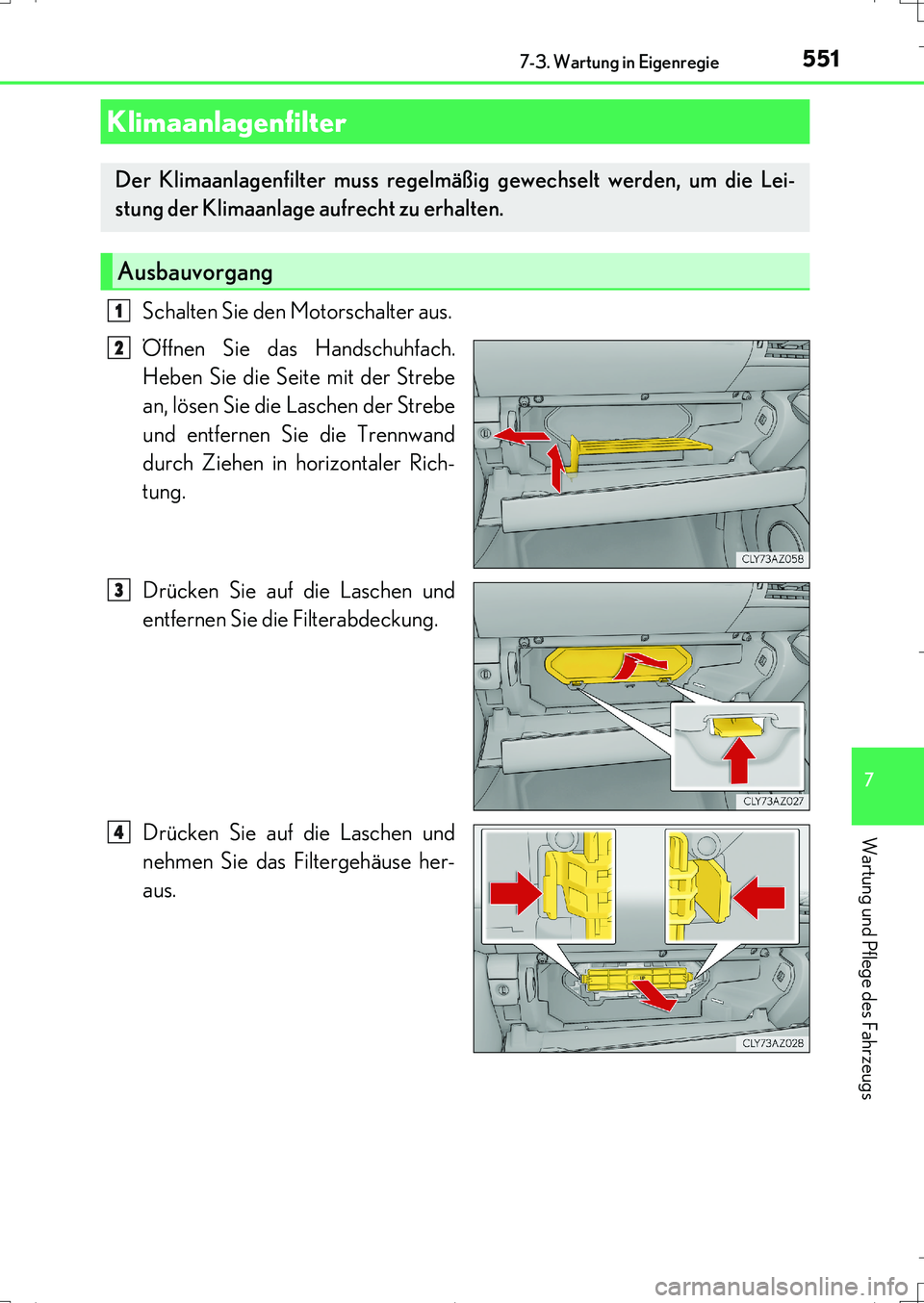

5517-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS200t_EM(OM99J19M)
Schalten Sie den Motorschalter aus.
Öffnen Sie das Handschuhfach.
Heben Sie die Seite mit der Strebe
an, lösen Sie die Laschen der Strebe
und entfernen Sie die Trennwand
durch Ziehen in horizontaler Rich-
tung.
Drücken Sie auf die Laschen und
entfernen Sie die Filterabdeckung.
Drücken Sie auf die Laschen und
nehmen Sie das Filtergehäuse her-
aus.
Klimaanlagenfilter
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die Lei-
stung der Klimaanlage aufrecht zu erhalten.
Ausbauvorgang
1
2
3
4
IS200t_OM_German_OM99J19M.book 551 ページ ２０１６年８月３１日　水曜日　午前１０時１７分

5527-3. Wartung in Eigenregie
IS200t_EM(OM99J19M)

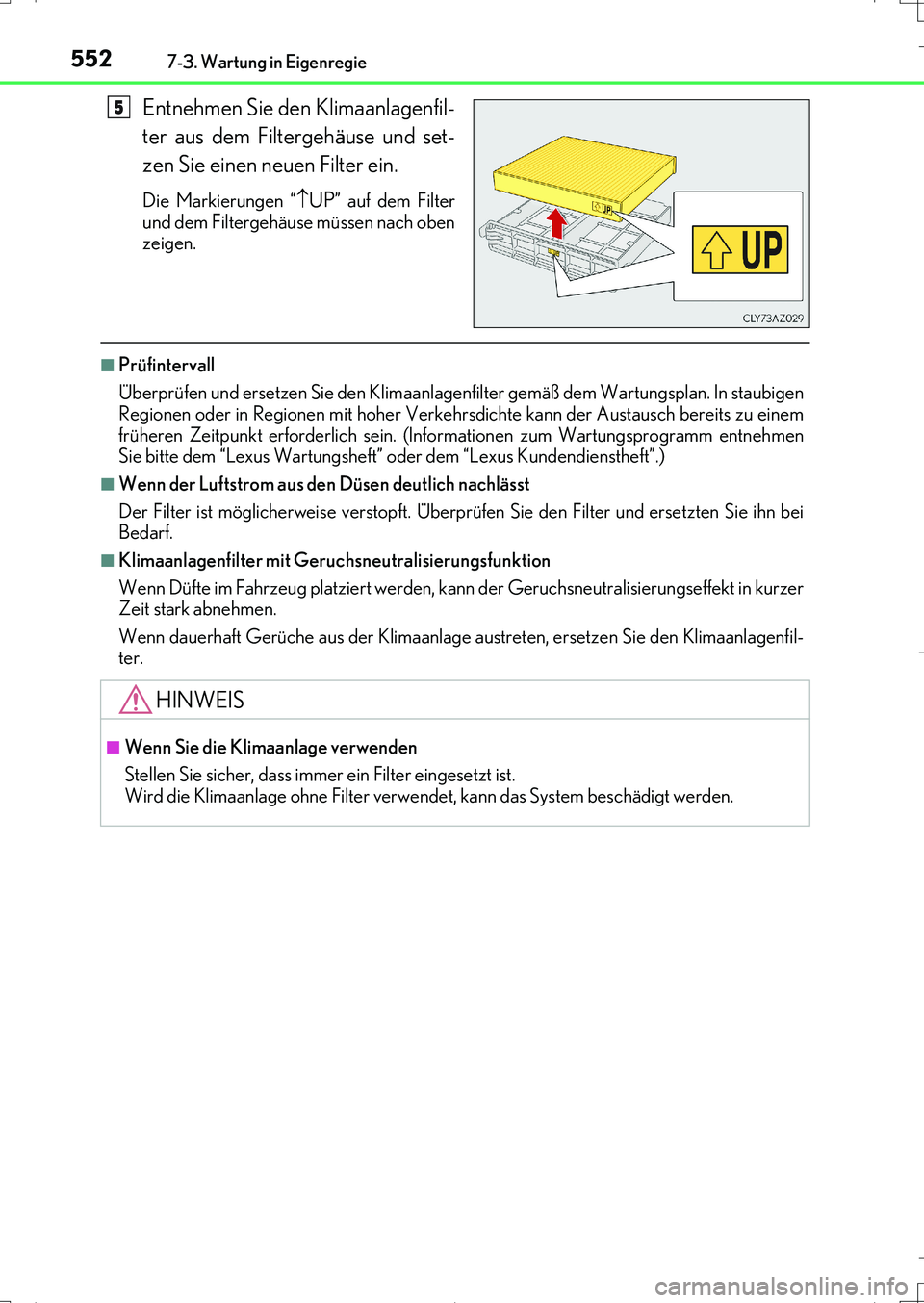

Entnehmen Sie den Klimaanlagenfil-
ter aus dem Filtergehäuse und set-
zen Sie einen neuen Filter ein.
Die Markierungen “UP” auf dem Filter
und dem Filtergehäuse müssen nach oben
zeigen.
■Prüfintervall
Überprüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In staubigen
Regionen oder in Regionen mit hoher Verkehrsdichte kann der Austausch bereits zu einem
früheren Zeitpunkt erforderlich sein. (Informationen zum Wartungsprogramm entnehmen
Sie bitte dem “Lexus Wartungsheft” oder dem “Lexus Kundendienstheft”.)
■Wenn der Luftstrom aus den Düsen deutlich nachlässt
Der Filter ist möglicherweise verstopft. Überprüfen Sie den Filter und ersetzten Sie ihn bei
Bedarf.
■Klimaanlagenfilter mit Geruchsneutralisierungsfunktion
Wenn Düfte im Fahrzeug platziert werden, kann der Geruchsneutralisierungseffekt in kurzer
Zeit stark abnehmen.
Wenn dauerhaft Gerüche aus der Klimaanlage austreten, ersetzen Sie den Klimaanlagenfil-
ter.
5
HINWEIS
■Wenn Sie die Klimaanlage verwenden
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter verwendet, kann das System beschädigt werden.
IS200t_OM_German_OM99J19M.book 552 ページ ２０１６年８月３１日　水曜日　午前１０時１７分

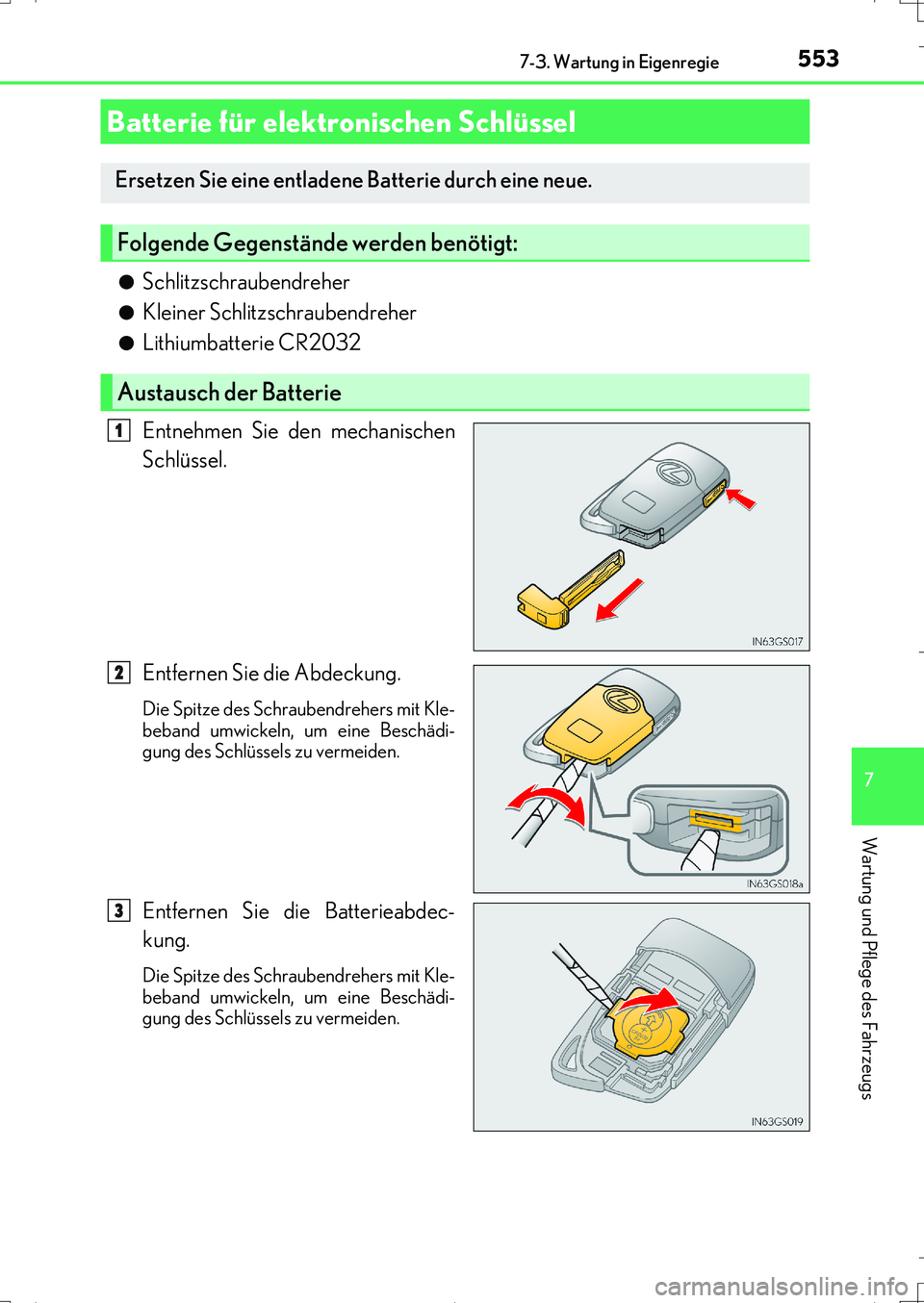

5537-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS200t_EM(OM99J19M)●
Schlitzschraubendreher
●Kleiner Schlitzschraubendreher
●Lithiumbatterie CR2032
Entnehmen Sie den mechanischen
Schlüssel.
Entfernen Sie die Abdeckung.
Die Spitze des Schraubendrehers mit Kle-
beband umwickeln, um eine Beschädi-
gung des Schlüssels zu vermeiden.
Entfernen Sie die Batterieabdec-
kung.
Die Spitze des Schraubendrehers mit Kle-
beband umwickeln, um eine Beschädi-
gung des Schlüssels zu vermeiden.
Batterie für elektronischen Schlüssel
Ersetzen Sie eine entladene Batterie durch eine neue.
Folgende Gegenstände werden benötigt:
Austausch der Batterie
1
2
3
IS200t_OM_German_OM99J19M.book 553 ページ ２０１６年８月３１日　水曜日　午前１０時１７分

5547-3. Wartung in Eigenregie
IS200t_EM(OM99J19M)

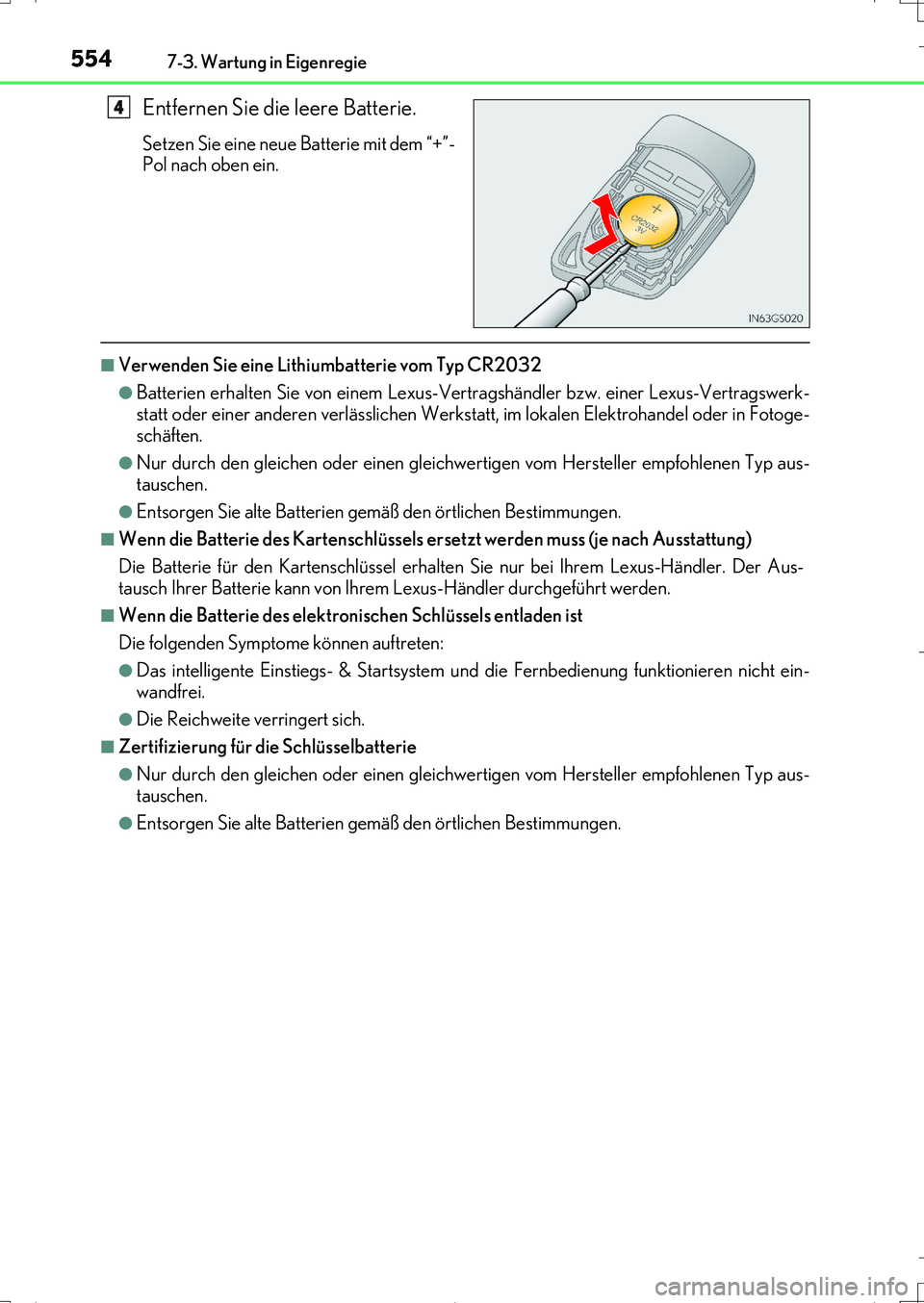

Entfernen Sie die leere Batterie.
Setzen Sie eine neue Batterie mit dem “+”-
Pol nach oben ein.
■Verwenden Sie eine Lithiumbatterie vom Typ CR2032
●Batterien erhalten Sie von einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerk-
statt oder einer anderen verlässlichen Werkstatt, im lokalen Elektrohandel oder in Fotoge-
schäften.
●Nur durch den gleichen oder einen gleichwertigen vom Hersteller empfohlenen Typ aus-
tauschen.
●Entsorgen Sie alte Batterien gemäß den örtlichen Bestimmungen.
■Wenn die Batterie des Kartenschlüssels ersetzt werden muss (je nach Ausstattung)
Die Batterie für den Kartenschlüssel erhalten Sie nur bei Ihrem Lexus-Händler. Der Aus-
tausch Ihrer Batterie kann von Ihrem Lexus-Händler durchgeführt werden.
■Wenn die Batterie des elektronischen Schlüssels entladen ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- & Startsystem und die Fernbedienung funktionieren nicht ein-
wandfrei.
●Die Reichweite verringert sich.
■Zertifizierung für die Schlüsselbatterie
●Nur durch den gleichen oder einen gleichwertigen vom Hersteller empfohlenen Typ aus-
tauschen.
●Entsorgen Sie alte Batterien gemäß den örtlichen Bestimmungen.
4
IS200t_OM_German_OM99J19M.book 554 ページ ２０１６年８月３１日　水曜日　午前１０時１７分

5557-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS200t_EM(OM99J19M)

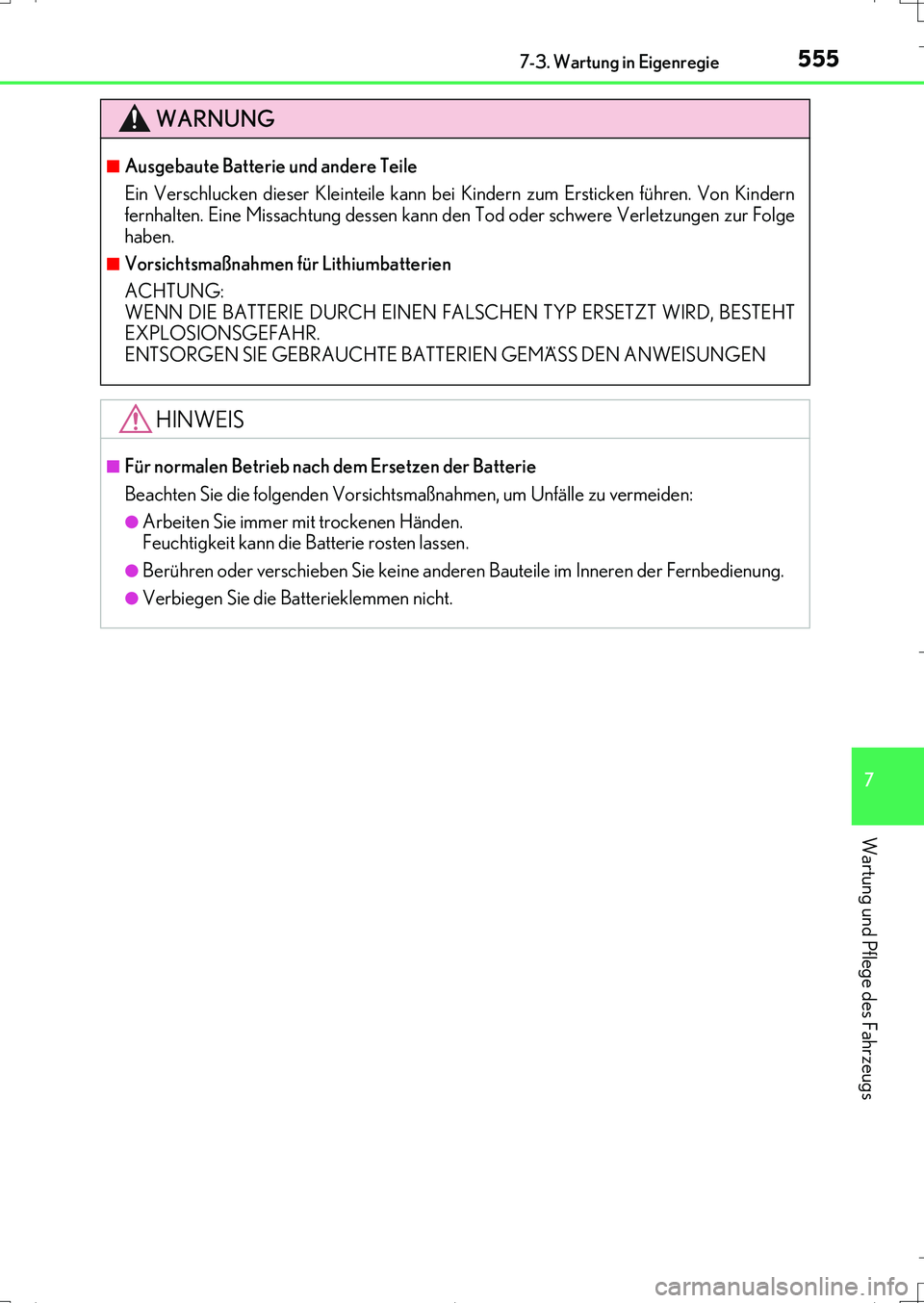

WARNUNG
■Ausgebaute Batterie und andere Teile
Ein Verschlucken dieser Kleinteile kann bei Kindern zum Ersticken führen. Von Kindern
fernhalten. Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge
haben.
■Vorsichtsmaßnahmen für Lithiumbatterien
ACHTUNG:
WENN DIE BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT WIRD, BESTEHT
EXPLOSIONSGEFAHR.
ENTSORGEN SIE GEBRAUCHTE BATTERIEN GEMÄSS DEN ANWEISUNGEN
HINWEIS
■Für normalen Betrieb nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Händen.
Feuchtigkeit kann die Batterie rosten lassen.
●Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fernbedienung.
●Verbiegen Sie die Batterieklemmen nicht.
IS200t_OM_German_OM99J19M.book 555 ページ ２０１６年８月３１日　水曜日　午前１０時１７分

5567-3. Wartung in Eigenregie
IS200t_EM(OM99J19M)

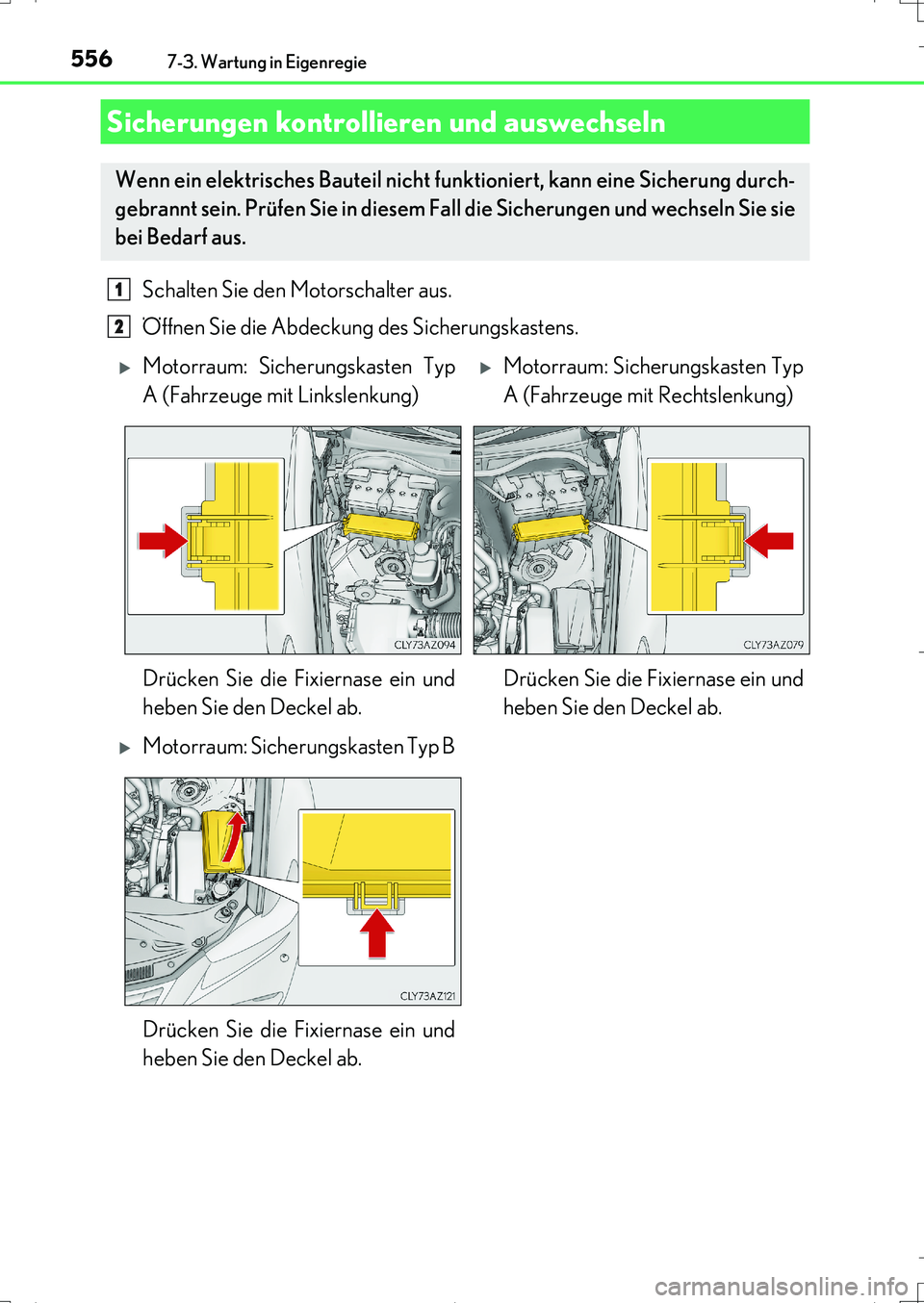

Schalten Sie den Motorschalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
Sicherungen kontrollieren und auswechseln
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Sicherung durch-
gebrannt sein. Prüfen Sie in diesem Fall die Sicherungen und wechseln Sie sie
bei Bedarf aus.
1
2
Motorraum: Sicherungskasten Typ
A (Fahrzeuge mit Linkslenkung) Motorraum: Sicherungskasten Typ
A (Fahrzeuge mit Rechtslenkung)
Drücken Sie die Fixiernase ein und
heben Sie den Deckel ab.Drücken Sie die Fixiernase ein und
heben Sie den Deckel ab.
Motorraum: Sicherungskasten Typ B
Drücken Sie die Fixiernase ein und
heben Sie den Deckel ab.
IS200t_OM_German_OM99J19M.book 556 ページ ２０１６年８月３１日　水曜日　午前１０時１７分

5577-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS200t_EM(OM99J19M)

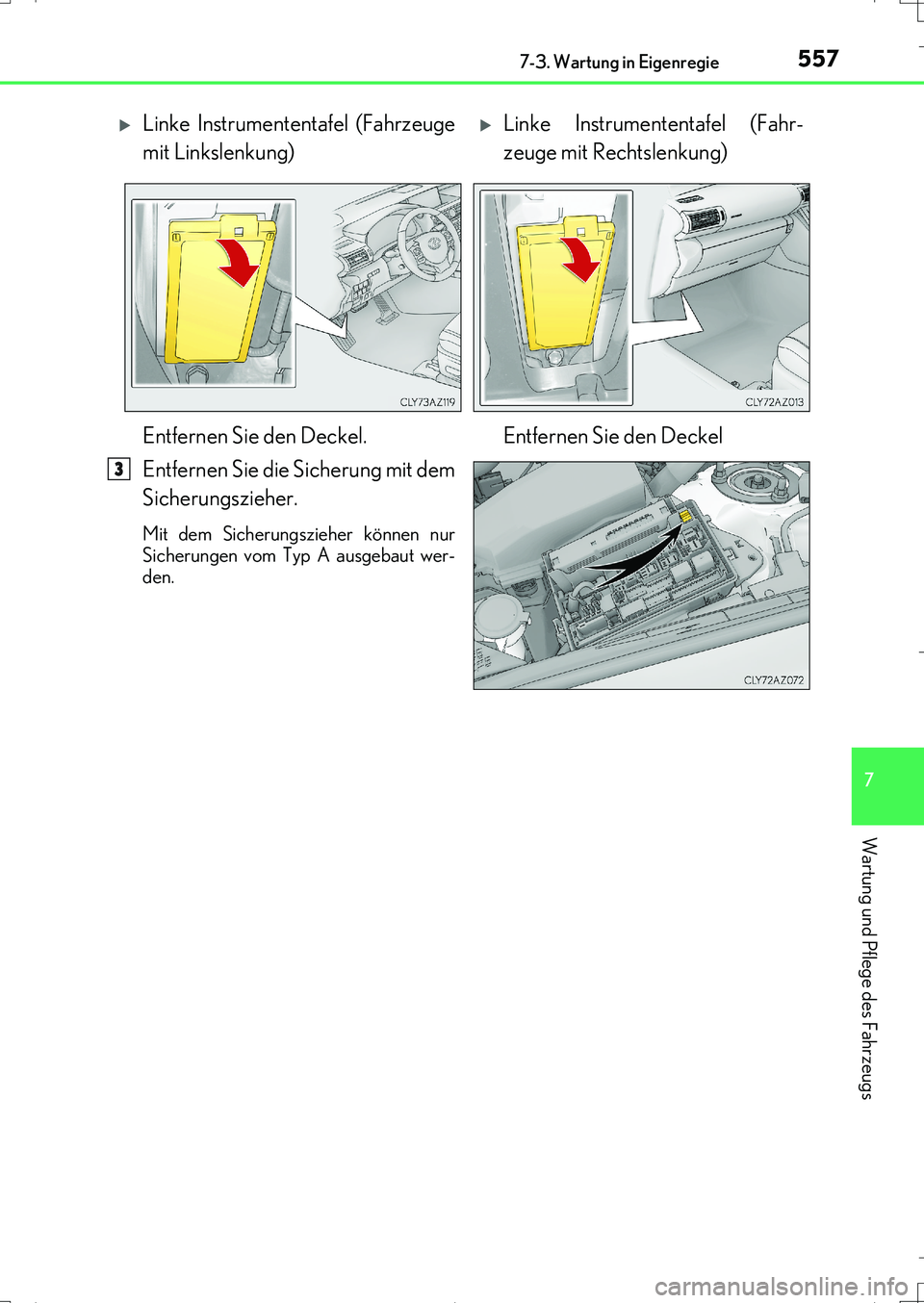

Entfernen Sie die Sicherung mit dem
Sicherungszieher.
Mit dem Sicherungszieher können nur
Sicherungen vom Typ A ausgebaut wer-
den.
Linke Instrumententafel (Fahrzeuge
mit Linkslenkung)Linke Instrumententafel (Fahr-
zeuge mit Rechtslenkung)
Entfernen Sie den Deckel. Entfernen Sie den Deckel
3
IS200t_OM_German_OM99J19M.book 557 ページ ２０１６年８月３１日　水曜日　午前１０時１７分

5587-3. Wartung in Eigenregie
IS200t_EM(OM99J19M)

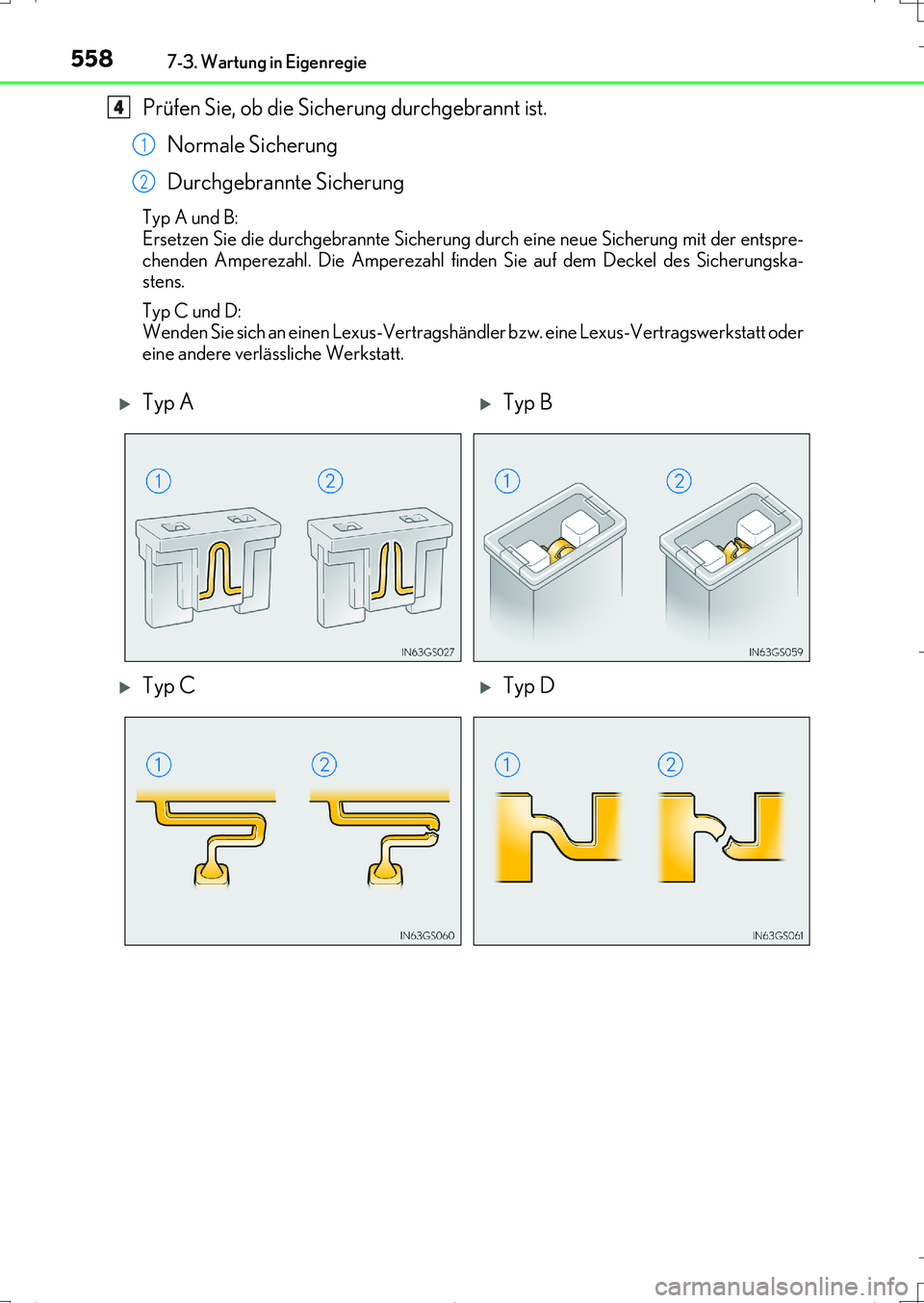

Prüfen Sie, ob die Sicherung durchgebrannt ist.
Normale Sicherung
Durchgebrannte Sicherung
Typ A und B:
Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der entspre-
chenden Amperezahl. Die Amperezahl finden Sie auf dem Deckel des Sicherungska-
stens.
Typ C und D:
Wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Lexus-Vertragswerkstatt oder
eine andere verlässliche Werkstatt.
Typ ATyp B
Typ CTyp D
4
1
2
IS200t_OM_German_OM99J19M.book 558 ページ ２０１６年８月３１日　水曜日　午前１０時１７分

5597-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS200t_EM(OM99J19M)

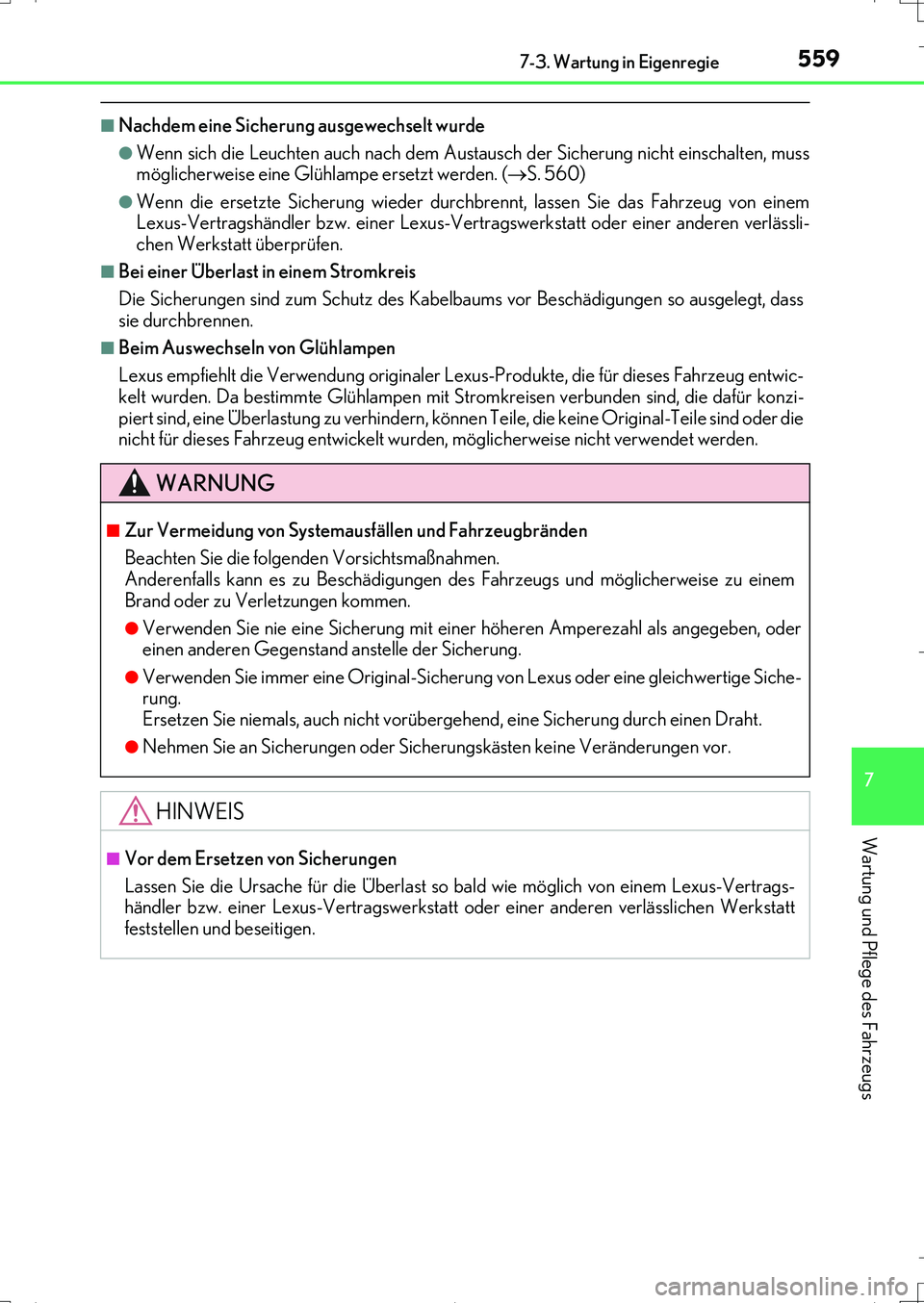

■Nachdem eine Sicherung ausgewechselt wurde
●Wenn sich die Leuchten auch nach dem Austausch der Sicherung nicht einschalten, muss
möglicherweise eine Glühlampe ersetzt werden. (S. 560)
●Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von einem
Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen verlässli-
chen Werkstatt überprüfen.
■Bei einer Überlast in einem Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums vor Beschädigungen so ausgelegt, dass
sie durchbrennen.
■Beim Auswechseln von Glühlampen
Lexus empfiehlt die Verwendung originaler Lexus-Produkte, die für dieses Fahrzeug entwic-
kelt wurden. Da bestimmte Glühlampen mit Stromkreisen verbunden sind, die dafür konzi-
piert sind, eine Überlastung zu verhindern, können Teile, die keine Original-Teile sind oder die
nicht für dieses Fahrzeug entwickelt wurden, möglicherweise nicht verwendet werden.
WARNUNG
■Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Anderenfalls kann es zu Beschädigungen des Fahrzeugs und möglicherweise zu einem
Brand oder zu Verletzungen kommen.
●Verwenden Sie nie eine Sicherung mit einer höheren Amperezahl als angegeben, oder
einen anderen Gegenstand anstelle der Sicherung.
●Verwenden Sie immer eine Original-Sicherung von Lexus oder eine gleichwertige Siche-
rung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen Draht.
●Nehmen Sie an Sicherungen oder Sicherungskästen keine Veränderungen vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast so bald wie möglich von einem Lexus-Vertrags-
händler bzw. einer Lexus-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt
feststellen und beseitigen.
IS200t_OM_German_OM99J19M.book 559 ページ ２０１６年８月３１日　水曜日　午前１０時１７分

5607-3. Wartung in Eigenregie
IS200t_EM(OM99J19M)

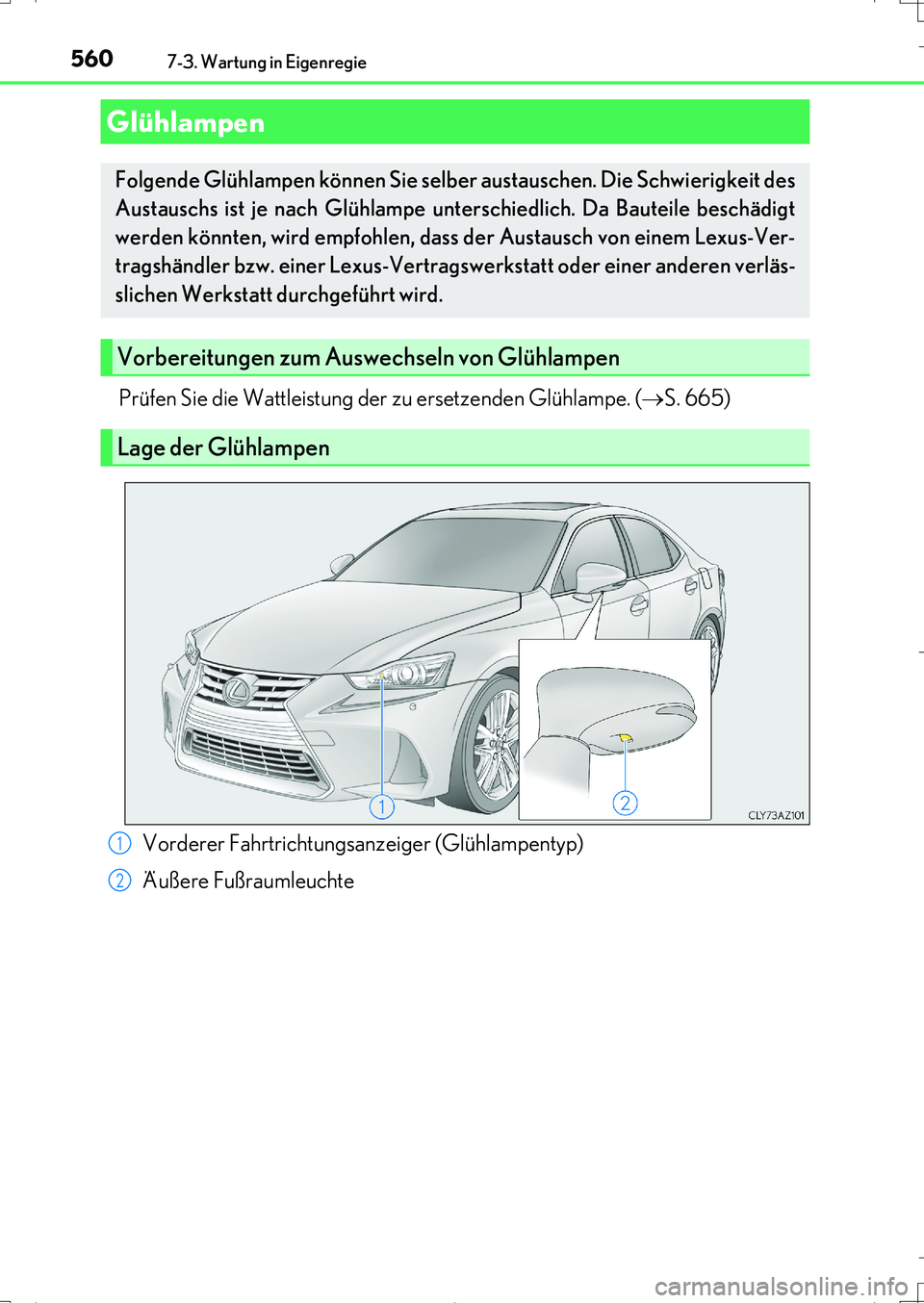

Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (S. 665)
Glühlampen
Folgende Glühlampen können Sie selber austauschen. Die Schwierigkeit des
Austauschs ist je nach Glühlampe unterschiedlich. Da Bauteile beschädigt
werden könnten, wird empfohlen, dass der Austausch von einem Lexus-Ver-
tragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen verläs-
slichen Werkstatt durchgeführt wird.
Vorbereitungen zum Auswechseln von Glühlampen
Lage der Glühlampen
Vorderer Fahrtrichtungsanzeiger (Glühlampentyp)
Äußere Fußraumleuchte1
2
