Lexus IS250 2010 Manuel du propriétaire (in French) / Manuel du propriétaire - IS 250, IS 350

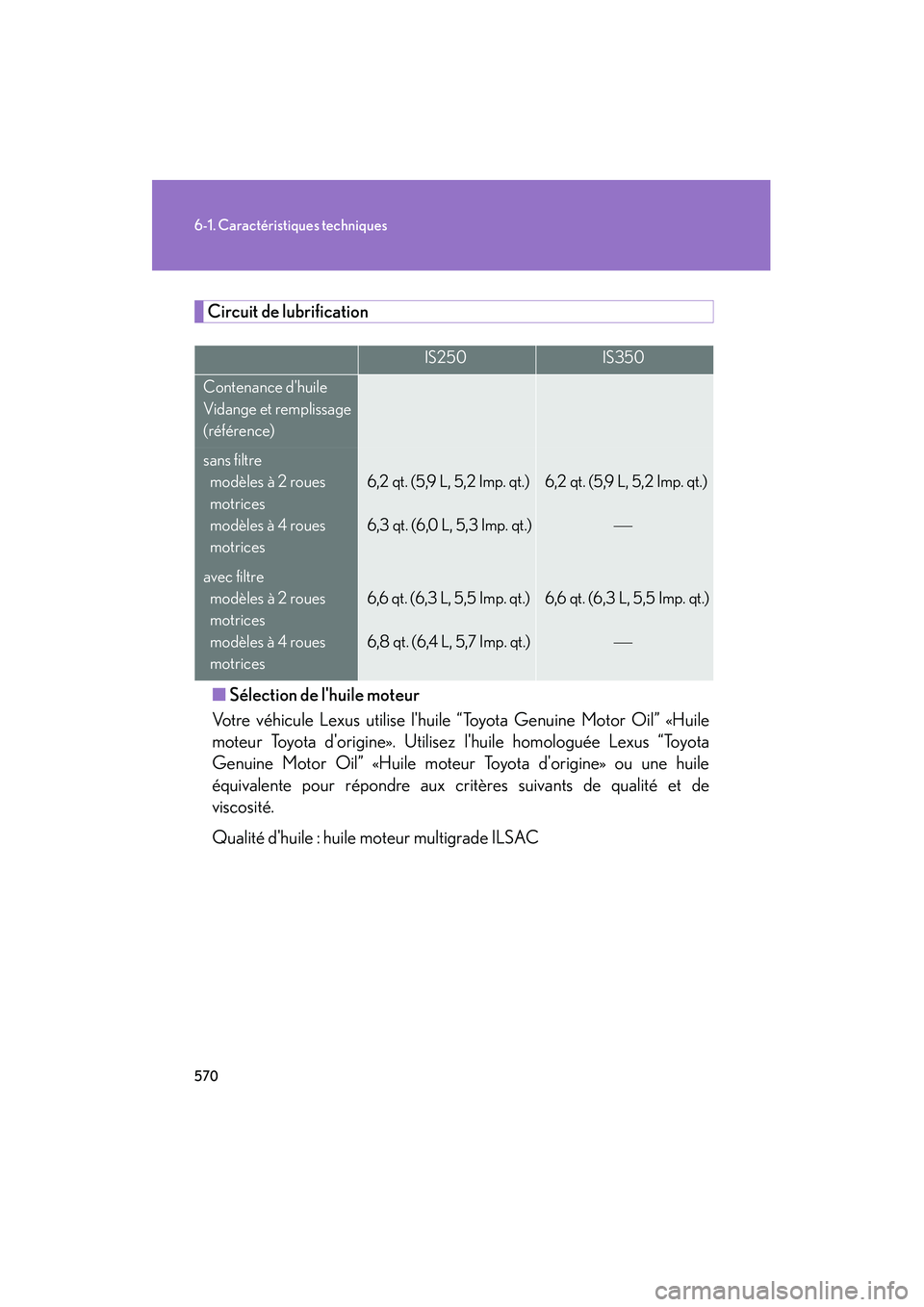

570
6-1. Caractéristiques techniques
IS350/250_D
Circuit de lubrification■ Sélection de l'huile moteur
Votre véhicule Lexus utilise l'huile “Toyota Genuine Motor Oil” «Huile
moteur Toyota d'origine». Utilisez l'huile homologuée Lexus “Toyota
Genuine Motor Oil” «Huile moteur Toyota d'origine» ou une huile
équivalente pour répondre aux critères suivants de qualité et de
viscosité.
Qualité d'huile : huile moteur multigrade ILSAC
IS250IS350
Contenance d'huile
Vidange et remplissage
(référence)
sans filtre modèles à 2 roues
motrices
modèles à 4 roues
motrices
6,2 qt. (5,9 L, 5,2 Imp. qt.)
6,3 qt. (6,0 L, 5,3 Imp. qt.)6,2 qt. (5,9 L, 5,2 Imp. qt.)

avec filtre modèles à 2 roues
motrices
modèles à 4 roues
motrices
6,6 qt. (6,3 L, 5,5 Imp. qt.)
6,8 qt. (6,4 L, 5,7 Imp. qt.)6,6 qt. (6,3 L, 5,5 Imp. qt.)


571
6-1. Caractéristiques techniques
6
Caractéristiques techniques du véhicule

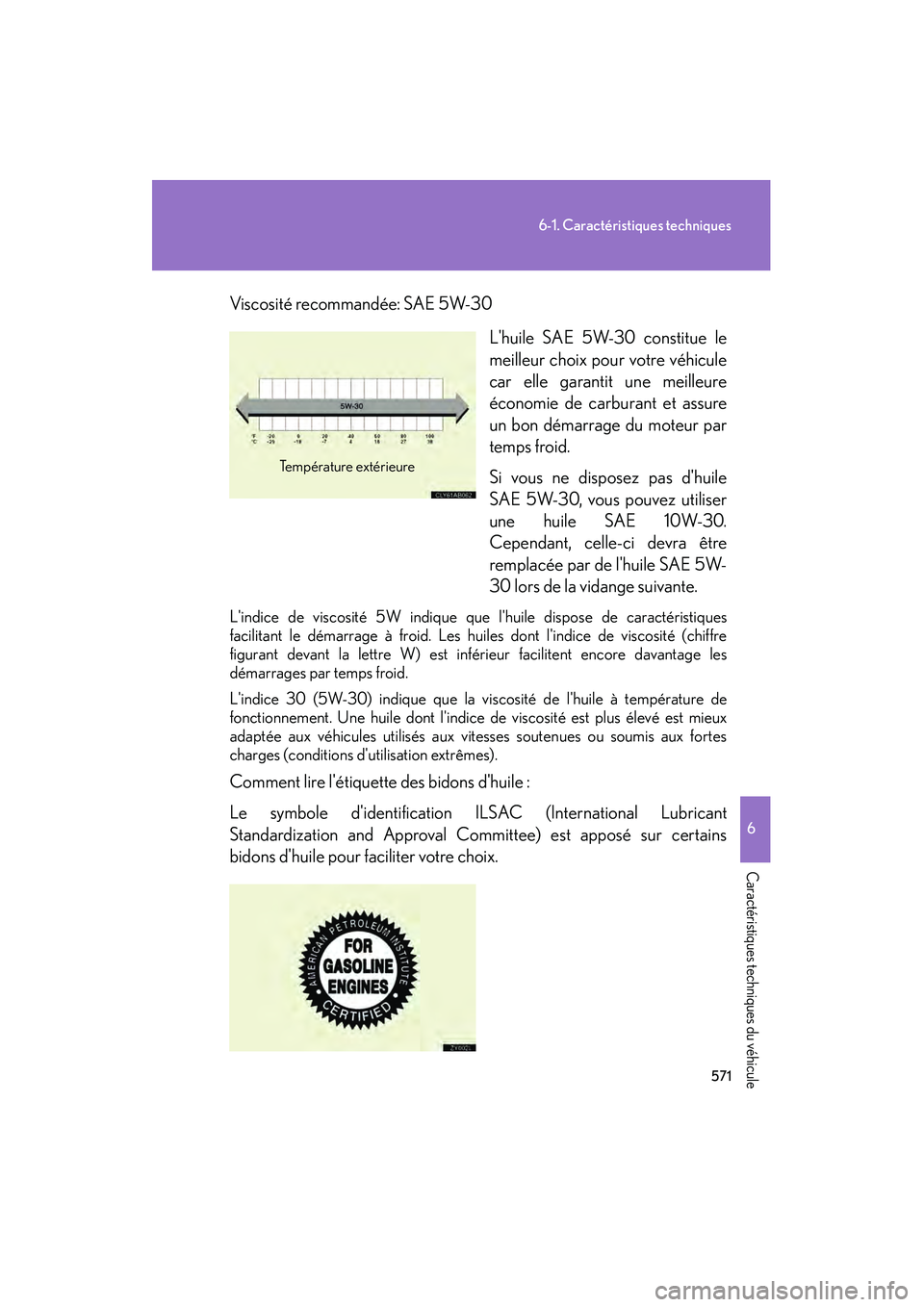

IS350/250_DViscosité recommandée: SAE 5W-30
L'huile SAE 5W-30 constitue le
meilleur choix pour votre véhicule
car elle garantit une meilleure
économie de carburant et assure
un bon démarrage du moteur par
temps froid.
Si vous ne disposez pas d'huile
SAE 5W-30, vous pouvez utiliser
une huile SAE 10W-30.
Cependant, celle-ci devra être
remplacée par de l'huile SAE 5W-
30 lors de la vidange suivante.
L'indice de viscosité 5W indique que l'huile dispose de caractéristiques
facilitant le démarrage à froid. Les huiles dont l'indice de viscosité (chiffre
figurant devant la lettre W) est inférieur facilitent encore davantage les
démarrages par temps froid.
L'indice 30 (5W-30) indique que la viscosité de l'huile à température de
fonctionnement. Une huile dont l'indice de viscosité est plus élevé est mieux
adaptée aux véhicules utilisés aux vitesses soutenues ou soumis aux fortes
charges (conditions d'utilisation extrêmes).
Comment lire l'étiquette des bidons d'huile :
Le symbole d'identification ILSAC (International Lubricant
Standardization and Approval Committee) est apposé sur certains
bidons d'huile pour faciliter votre choix.
Température extérieure

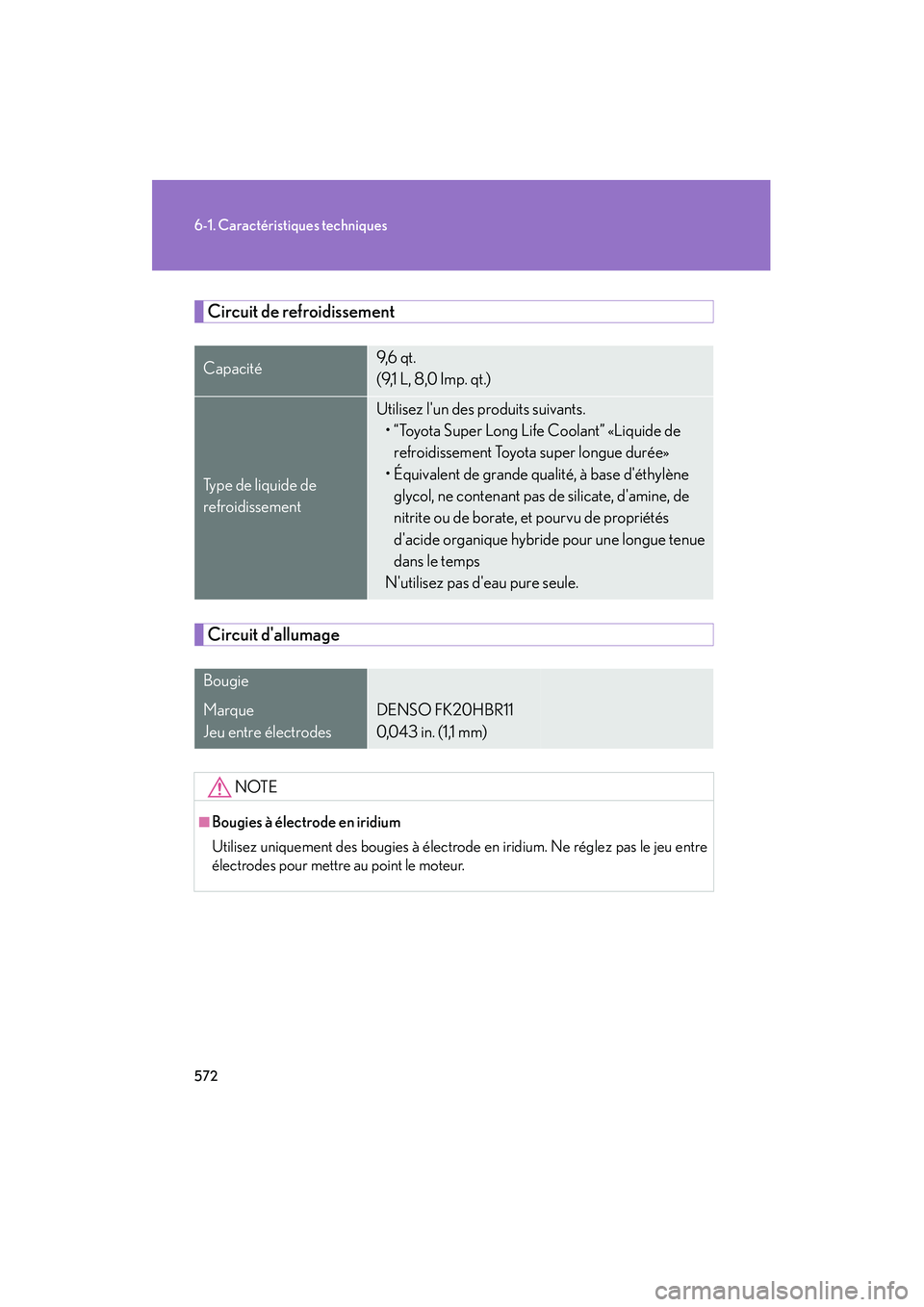

572
6-1. Caractéristiques techniques
IS350/250_D
Circuit de refroidissement
Circuit d'allumage
Capacité9,6 q t .
(9,1 L, 8,0 Imp. qt.)
Type de liquide de
refroidissement
Utilisez l'un des produits suivants.• “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée»
• Équivalent de grande qualité, à base d'éthylène glycol, ne contenant pas de silicate, d'amine, de
nitrite ou de borate, et pourvu de propriétés
d'acide organique hybride pour une longue tenue
dans le temps
N'utilisez pas d'eau pure seule.
Bougie
Marque
Jeu entre électrodesDENSO FK20HBR11
0,043 in. (1,1 mm)
NOTE
■Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas le jeu entre
électrodes pour mettre au point le moteur.

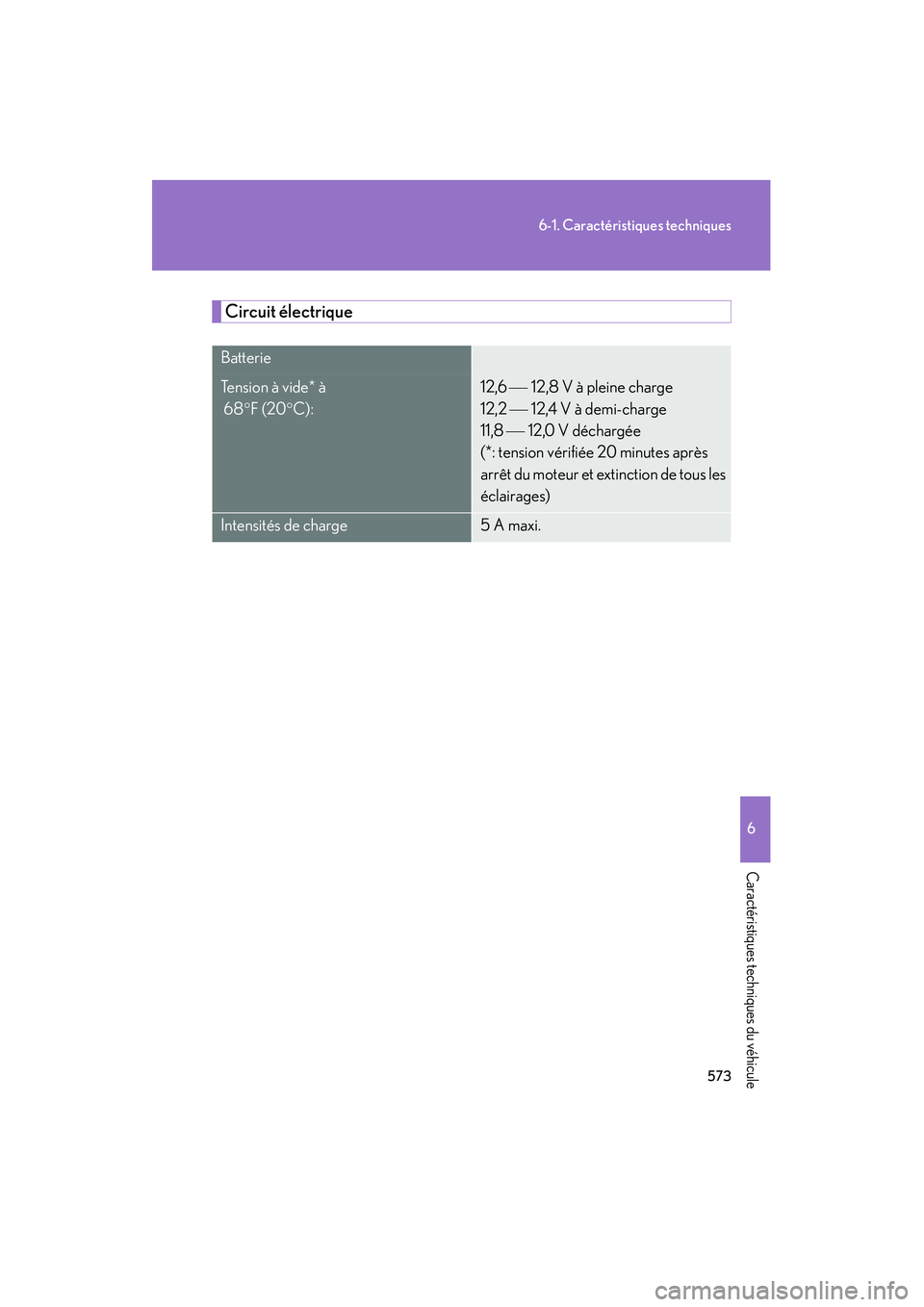

573
6-1. Caractéristiques techniques
6
Caractéristiques techniques du véhicule
IS350/250_D
Circuit électrique
Batterie
Tension à vide* à
68°F (20 °C):12,6  12,8 V à pleine charge
12,2 
12,4 V à demi-charge
11,8 
12,0 V déchargée
(*: tension vérifiée 20 minutes après
arrêt du moteur et extinction de tous les
éclairages)
Intensités de charge5 A maxi.

574
6-1. Caractéristiques techniques
IS350/250_D

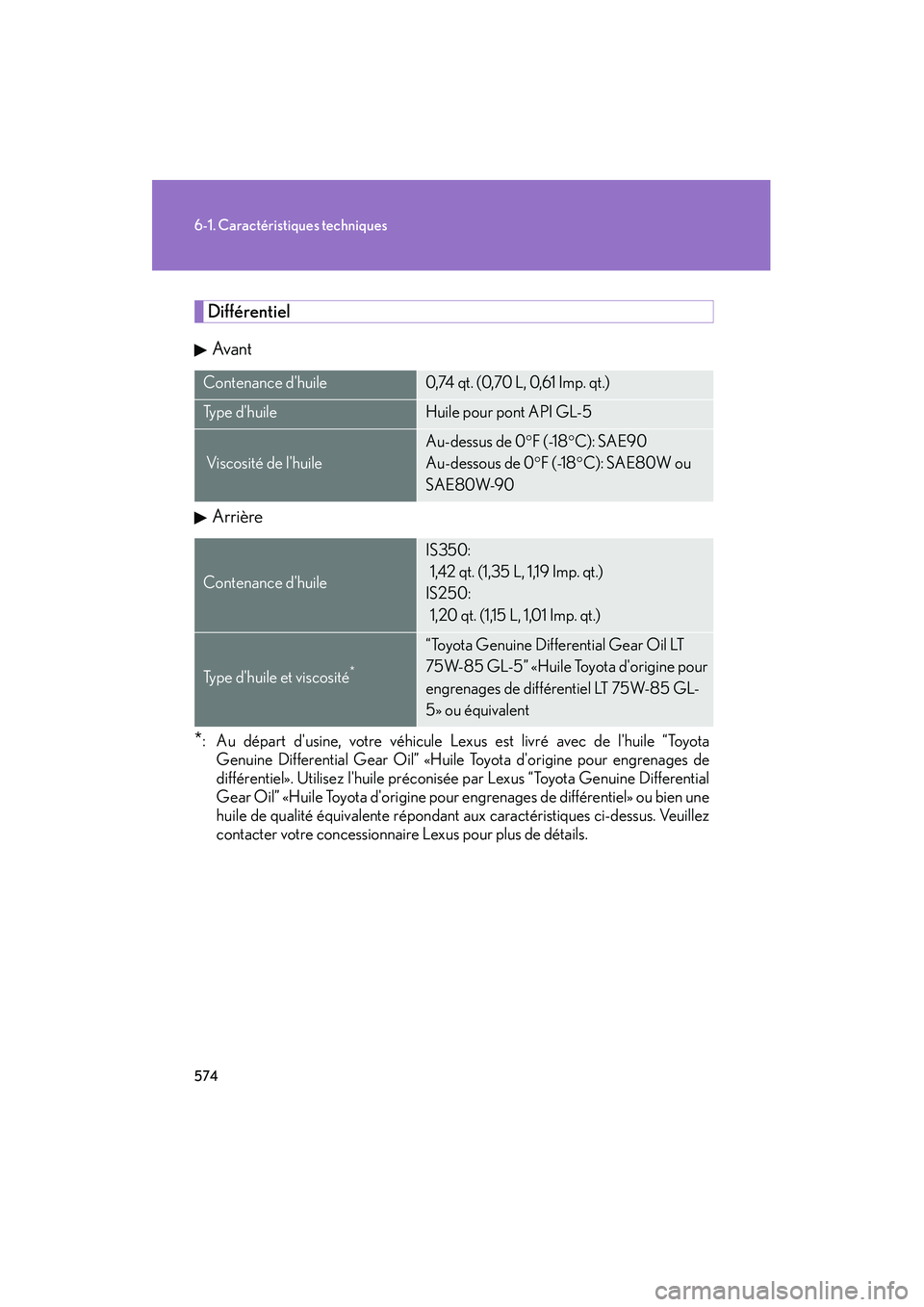

DifférentielAv a n t
Arrière
*: Au départ d'usine, votre véhicule Lexus est livré avec de l'huile “Toyota Genuine Differential Gear Oil” «Huile Toyota d'origine pour engrenages de
différentiel». Utilisez l'huile préconisée par Lexus “Toyota Genuine Differential
Gear Oil” «Huile Toyota d'origine pour engrenages de différentiel» ou bien une
huile de qualité équivalente répondant aux caractéristiques ci-dessus. Veuillez
contacter votre concessionnaire Lexus pour plus de détails.
Contenance d'huile0,74 qt. (0,70 L, 0,61 Imp. qt.)
Type d'huileHuile pour pont API GL-5
Viscosité de l'huile
Au-dessus de 0 °F (-18 °C): SAE90
Au-dessous de 0 °F (-18 °C): SAE80W ou
SAE80W-90
Contenance d'huile
IS350: 1,42 qt. (1,35 L, 1,19 Imp. qt.)
IS250:
1,20 qt. (1,15 L, 1,01 Imp. qt.)
Type d'huile et viscosité*
“Toyota Genuine Differential Gear Oil LT
75W-85 GL-5” «Huile Toyota d'origine pour
engrenages de différentiel LT 75W-85 GL-
5» ou équivalent

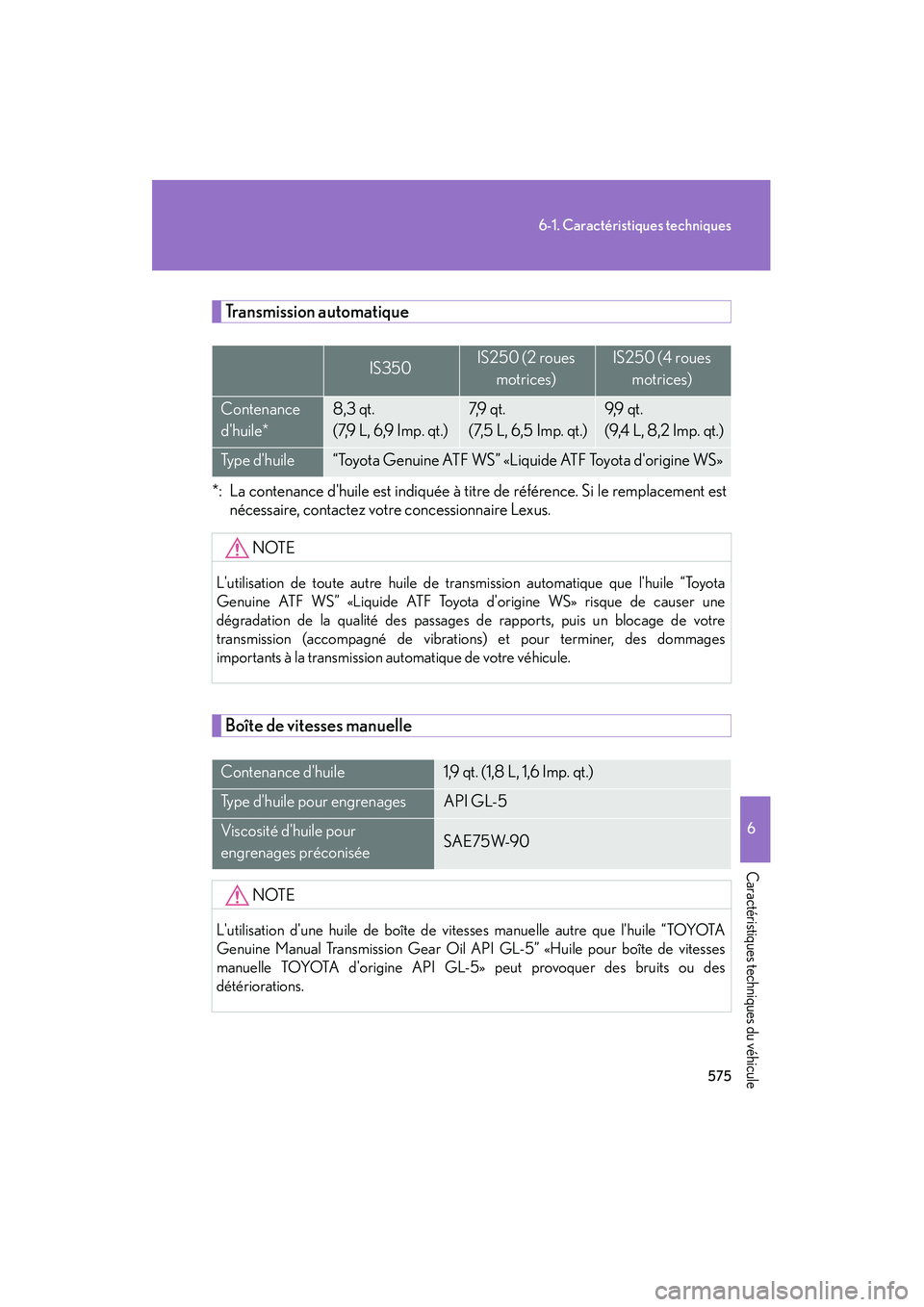

575
6-1. Caractéristiques techniques
6
Caractéristiques techniques du véhicule
IS350/250_D
Transmission automatique
*: La contenance d'huile est indiquée à titre de référence. Si le remplacement estnécessaire, contactez votre concessionnaire Lexus.
Boîte de vitesses manuelle
IS350IS250 (2 roues
motrices)IS250 (4 roues motrices)
Contenance
d'huile*8,3 qt.
(7,9 L, 6,9 Imp. qt.)7,9 q t .
(7,5 L, 6,5 Imp. qt.)9,9 q t .
(9,4 L, 8,2 Imp. qt.)
Type d'huile“Toyota Genuine ATF WS” «Liquide ATF Toyota d'origine WS»
NOTE
L'utilisation de toute autre huile de transmission automatique que l'huile “Toyota
Genuine ATF WS” «Liquide ATF Toyota d'origine WS» risque de causer une
dégradation de la qualité des passages de rapports, puis un blocage de votre
transmission (accompagné de vibrations) et pour terminer, des dommages
importants à la transmission automatique de votre véhicule.
Contenance d'huile1,9 qt. (1,8 L, 1,6 Imp. qt.)
Type d'huile pour engrenagesAPI GL-5
Viscosité d'huile pour
engrenages préconiséeSAE75W-90
NOTE
L'utilisation d'une huile de boîte de vitesses manuelle autre que l'huile “TOYOTA
Genuine Manual Transmission Gear Oil API GL-5” «Huile pour boîte de vitesses
manuelle TOYOTA d'origine API GL-5» peut provoquer des bruits ou des
détériorations.

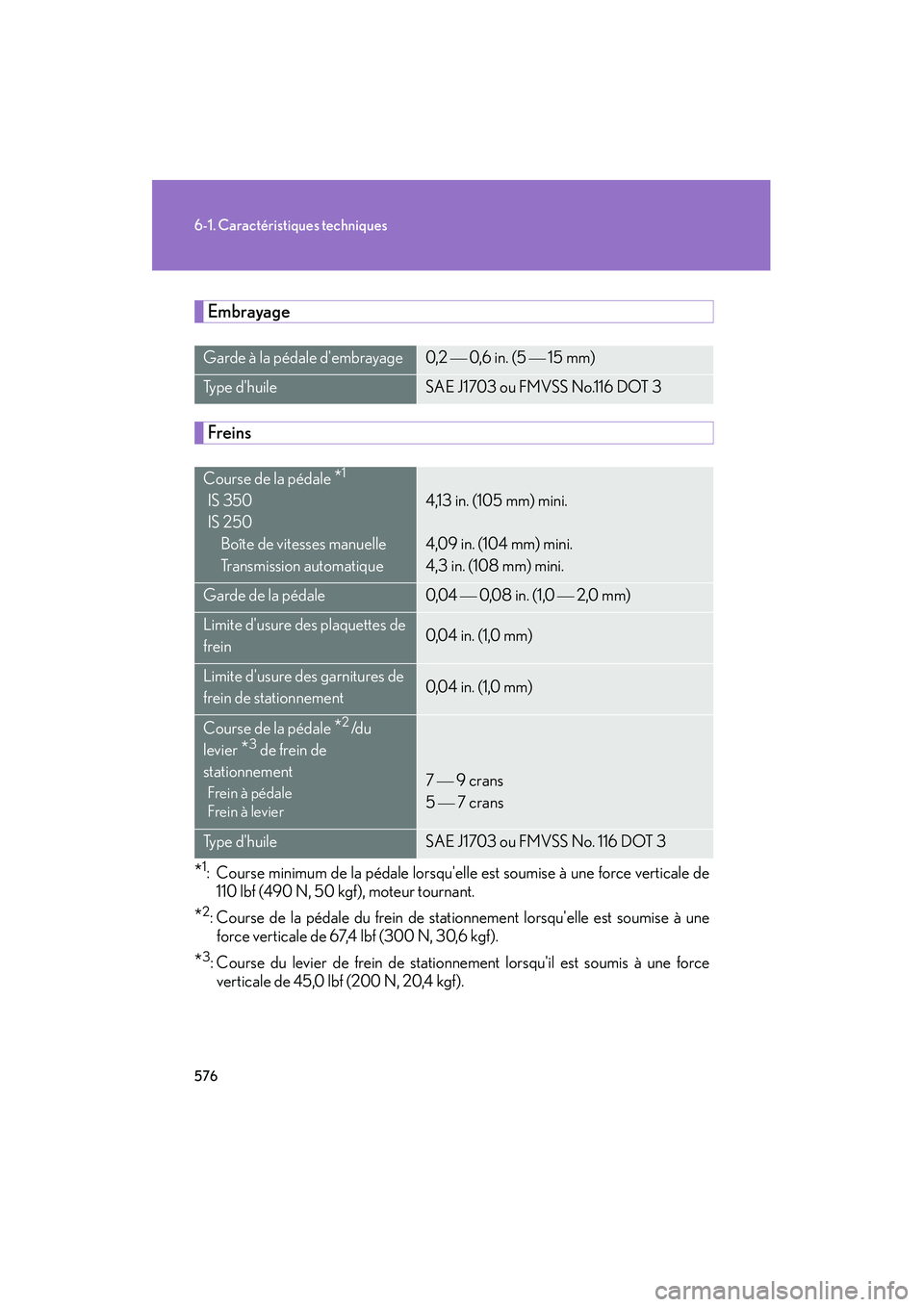

576
6-1. Caractéristiques techniques
IS350/250_D
Embrayage
Freins
*1: Course minimum de la pédale lorsqu'elle est soumise à une force verticale de110 lbf (490 N, 50 kgf), moteur tournant.
*2: Course de la pédale du frein de stat ionnement lorsqu'elle est soumise à une
force verticale de 67,4 lbf (300 N, 30,6 kgf).
*3: Course du levier de frein de stationnement lorsqu'il est soumis à une force verticale de 45,0 lbf (200 N, 20,4 kgf).
Garde à la pédale d'embrayage0,2  0,6 in. (5  15 mm)
Type d'huileSAE J1703 ou FMVSS No.116 DOT 3
Course de la pédale *1
IS 350
IS 250
Boîte de vitesses manuelle
Transmission automatique4,13 in. (105 mm) mini.
4,09 in. (104 mm) mini.
4,3 in. (108 mm) mini.
Garde de la pédale0,04  0,08 in. (1,0  2,0 mm)
Limite d'usure des plaquettes de
frein0,04 in. (1,0 mm)
Limite d'usure des garnitures de
frein de stationnement0,04 in. (1,0 mm)
Course de la pédale *2/d u
levier
*3 de frein de
stationnement
Frein à pédale
Frein à levier7  9 crans
5
 7 crans
Type d'huileSAE J1703 ou FMVSS No. 116 DOT 3

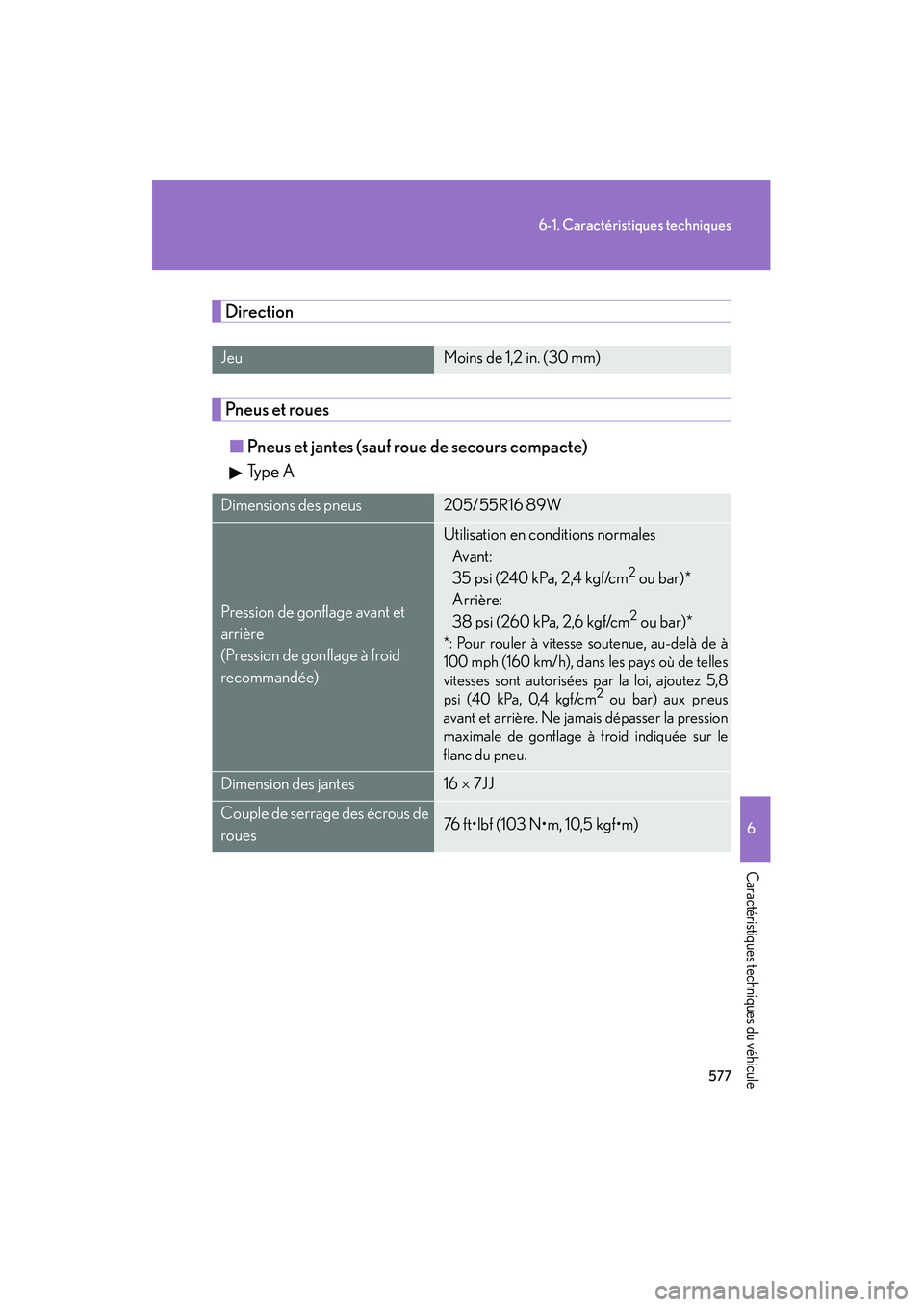

577
6-1. Caractéristiques techniques
6
Caractéristiques techniques du véhicule
IS350/250_D
Direction
Pneus et roues■ Pneus et jantes (sauf roue de secours compacte)
Ty p e A
JeuMoins de 1,2 in. (30 mm)
Dimensions des pneus205/55R16 89W
Pression de gonflage avant et
arrière
(Pression de gonflage à froid
recommandée)
Utilisation en conditions normales
Av a n t :
35 psi (240 kPa, 2,4 kgf/cm
2 ou bar)*
Arrière:
38 psi (260 kPa, 2,6 kgf/cm
2 ou bar)*
*: Pour rouler à vitesse soutenue, au-delà de à
100 mph (160 km/h), dans les pays où de telles
vitesses sont autorisées par la loi, ajoutez 5,8
psi (40 kPa, 0,4 kgf/cm
2 ou bar) aux pneus
avant et arrière. Ne jamais dépasser la pression
maximale de gonflage à froid indiquée sur le
flanc du pneu.
Dimension des jantes16 × 7JJ
Couple de serrage des écrous de
roues76 ft•lbf (103 N•m, 10,5 kgf•m)

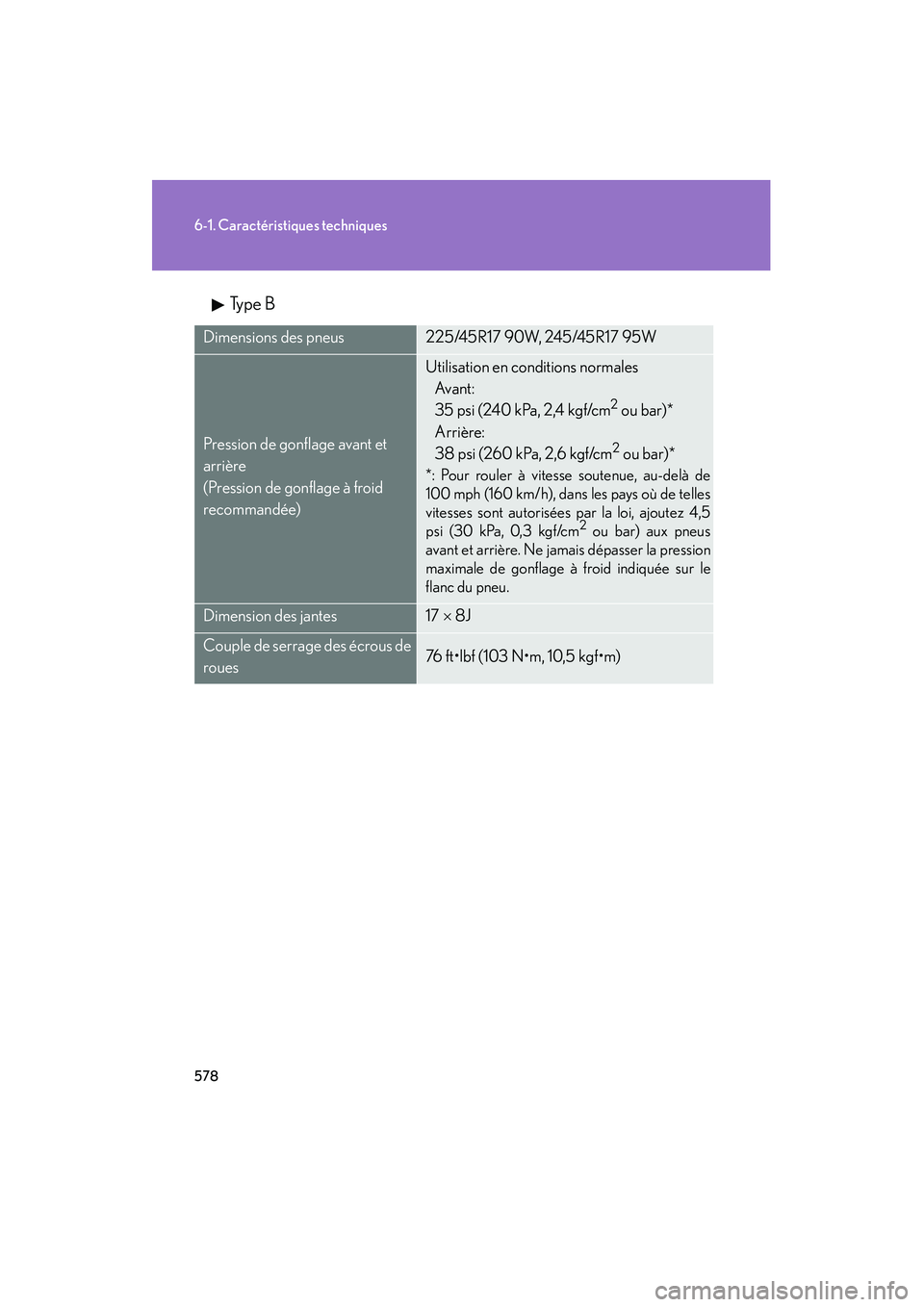

578
6-1. Caractéristiques techniques
IS350/250_DType B
Dimensions des pneus225/45R17 90W, 245/45R17 95W
Pression de gonflage avant et
arrière
(Pression de gonflage à froid
recommandée)
Utilisation en conditions normales
Av a n t :
35 psi (240 kPa, 2,4 kgf/cm
2 ou bar)*
Arrière:
38 psi (260 kPa, 2,6 kgf/cm
2 ou bar)*
*: Pour rouler à vitesse soutenue, au-delà de
100 mph (160 km/h), dans les pays où de telles
vitesses sont autorisées par la loi, ajoutez 4,5
psi (30 kPa, 0,3 kgf/cm
2 ou bar) aux pneus
avant et arrière. Ne jamais dépasser la pression
maximale de gonflage à froid indiquée sur le
flanc du pneu.
Dimension des jantes17 × 8J
Couple de serrage des écrous de
roues76 ft•lbf (103 N•m, 10,5 kgf•m)

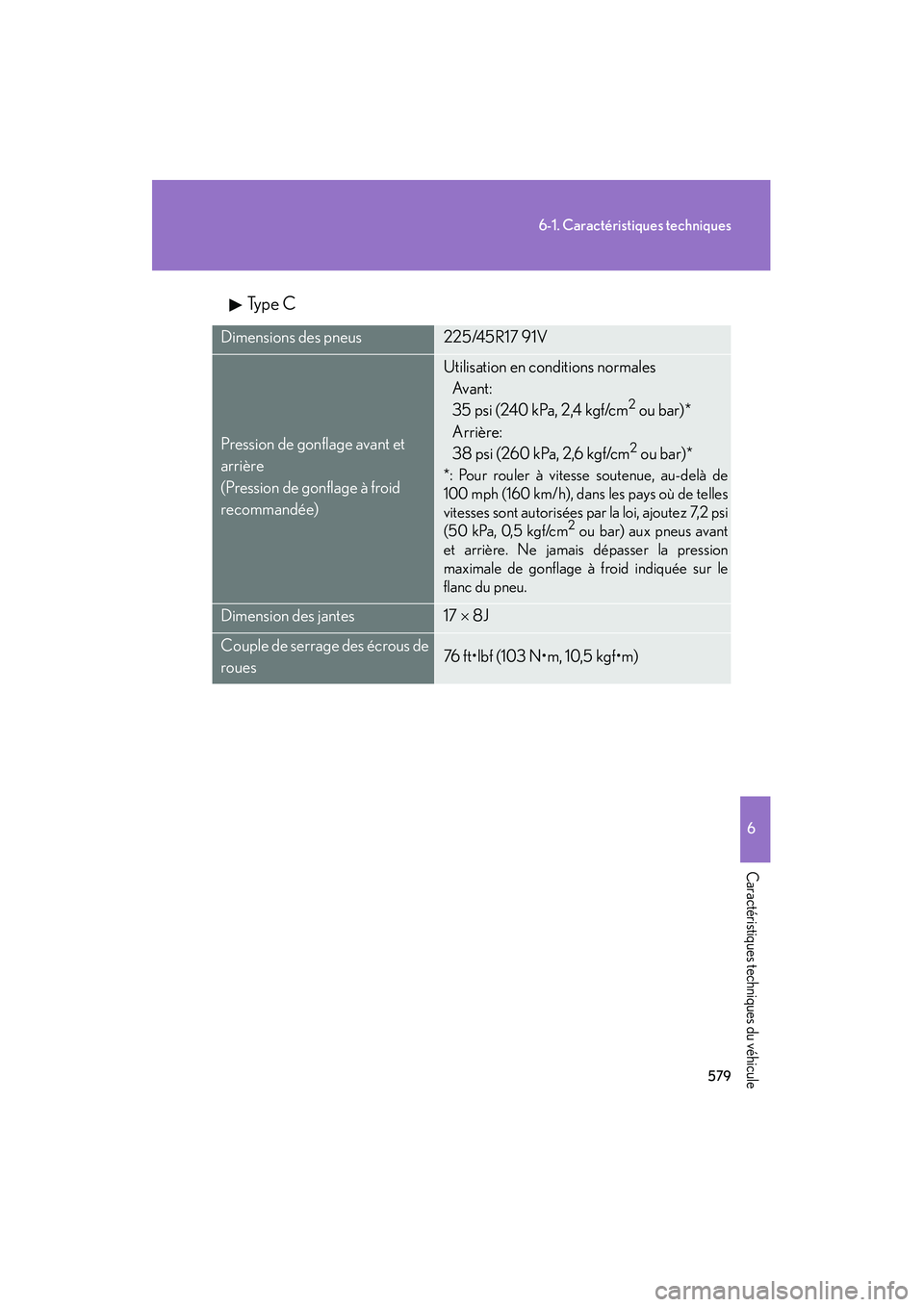

579
6-1. Caractéristiques techniques
6
Caractéristiques techniques du véhicule
IS350/250_DTy p e C
Dimensions des pneus225/45R17 91V
Pression de gonflage avant et
arrière
(Pression de gonflage à froid
recommandée)
Utilisation en conditions normales
Av a n t :
35 psi (240 kPa, 2,4 kgf/cm
2 ou bar)*
Arrière:
38 psi (260 kPa, 2,6 kgf/cm
2 ou bar)*
*: Pour rouler à vitesse soutenue, au-delà de
100 mph (160 km/h), dans les pays où de telles
vitesses sont autorisées par la loi, ajoutez 7,2 psi
(50 kPa, 0,5 kgf/cm
2 ou bar) aux pneus avant
et arrière. Ne jamais dépasser la pression
maximale de gonflage à froid indiquée sur le
flanc du pneu.
Dimension des jantes17 × 8J
Couple de serrage des écrous de
roues76 ft•lbf (103 N•m, 10,5 kgf•m)
