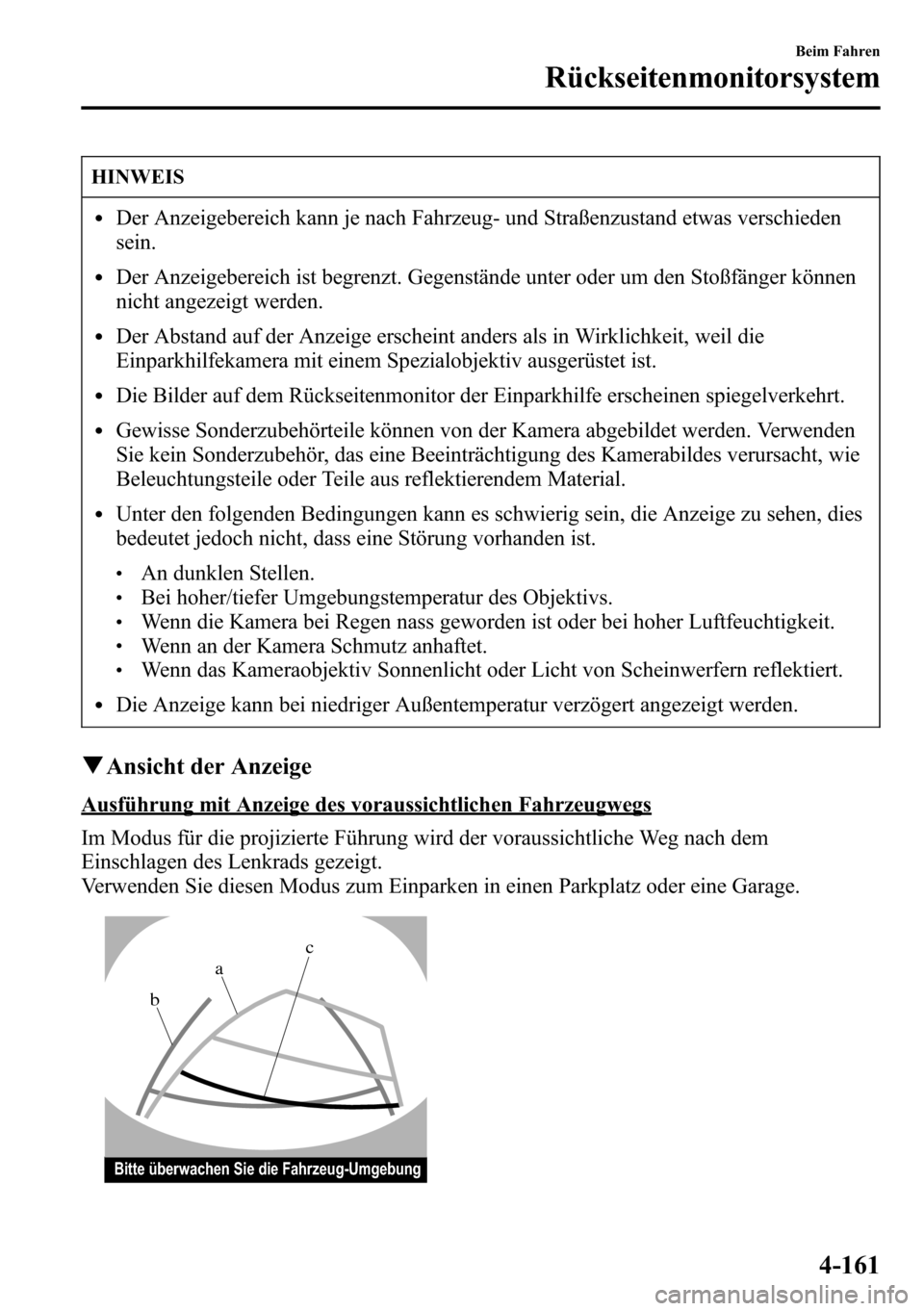

HINWEIS
lDer Anzeigebereich kann je nach Fahrzeug- und Straßenzustand etwas verschieden
sein.
lDer Anzeigebereich ist begrenzt. Gegenstände unter oder um den Stoßfänger können
nicht angezeigt werden.
lDer Abstand auf der Anzeige erscheint anders als in Wirklichkeit, weil die
Einparkhilfekamera mit einem Spezialobjektiv ausgerüstet ist.
lDie Bilder auf dem Rückseitenmonitor der Einparkhilfe erscheinen spiegelverkehrt.
lGewisse Sonderzubehörteile können von der Kamera abgebildet werden. Verwenden
Sie kein Sonderzubehör, das eine Beeinträchtigung des Kamerabildes verursacht, wie
Beleuchtungsteile oder Teile aus reflektierendem Material.
lUnter den folgenden Bedingungen kann es schwierig sein, die Anzeige zu sehen, dies
bedeutet jedoch nicht, dass eine Störung vorhanden ist.
lAn dunklen Stellen.lBei hoher/tiefer Umgebungstemperatur des Objektivs.lWenn die Kamera bei Regen nass geworden ist oder bei hoher Luftfeuchtigkeit.lWenn an der Kamera Schmutz anhaftet.lWenn das Kameraobjektiv Sonnenlicht oder Licht von Scheinwerfern reflektiert.
lDie Anzeige kann bei niedriger Außentemperatur verzögert angezeigt werden.
qAnsicht der Anzeige
Ausführung mit Anzeige des voraussichtlichen Fahrzeugwegs
Im Modus für die projizierte Führung wird der voraussichtliche Weg nach dem
Einschlagen des Lenkrads gezeigt.
Verwenden Sie diesen Modus zum Einparken in einen Parkplatz oder eine Garage.
Bitte uberwachen Sie die Fahrzeug-Umgebung
bac
Beim Fahren
Rückseitenmonitorsystem
4-161

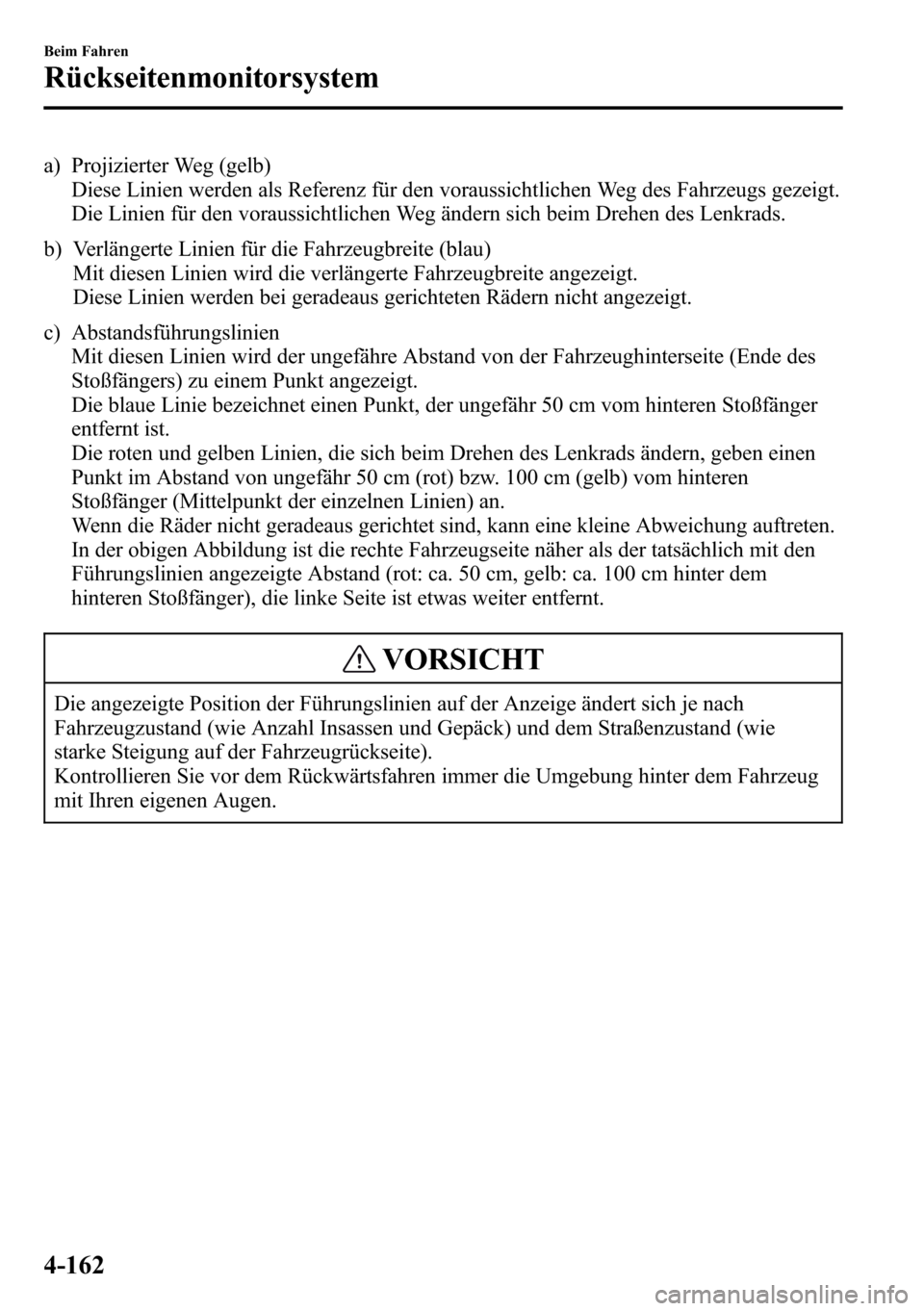

a) Projizierter Weg (gelb)
Diese Linien werden als Referenz für den voraussichtlichen Weg des Fahrzeugs gezeigt.
Die Linien für den voraussichtlichen Weg ändern sich beim Drehen des Lenkrads.
b) Verlängerte Linien für die Fahrzeugbreite (blau)
Mit diesen Linien wird die verlängerte Fahrzeugbreite angezeigt.
Diese Linien werden bei geradeaus gerichteten Rädern nicht angezeigt.
c) Abstandsführungslinien
Mit diesen Linien wird der ungefähre Abstand von der Fahrzeughinterseite (Ende des
Stoßfängers) zu einem Punkt angezeigt.
Die blaue Linie bezeichnet einen Punkt, der ungefähr 50 cm vom hinteren Stoßfänger
entfernt ist.
Die roten und gelben Linien, die sich beim Drehen des Lenkrads ändern, geben einen
Punkt im Abstand von ungefähr 50 cm (rot) bzw. 100 cm (gelb) vom hinteren
Stoßfänger (Mittelpunkt der einzelnen Linien) an.
Wenn die Räder nicht geradeaus gerichtet sind, kann eine kleine Abweichung auftreten.
In der obigen Abbildung ist die rechte Fahrzeugseite näher als der tatsächlich mit den
Führungslinien angezeigte Abstand (rot: ca. 50 cm, gelb: ca. 100 cm hinter dem
hinteren Stoßfänger), die linke Seite ist etwas weiter entfernt.
VORSICHT
Die angezeigte Position der Führungslinien auf der Anzeige ändert sich je nach
Fahrzeugzustand (wie Anzahl Insassen und Gepäck) und dem Straßenzustand (wie
starke Steigung auf der Fahrzeugrückseite).
Kontrollieren Sie vor dem Rückwärtsfahren immer die Umgebung hinter dem Fahrzeug
mit Ihren eigenen Augen.
4-162
Beim Fahren
Rückseitenmonitorsystem

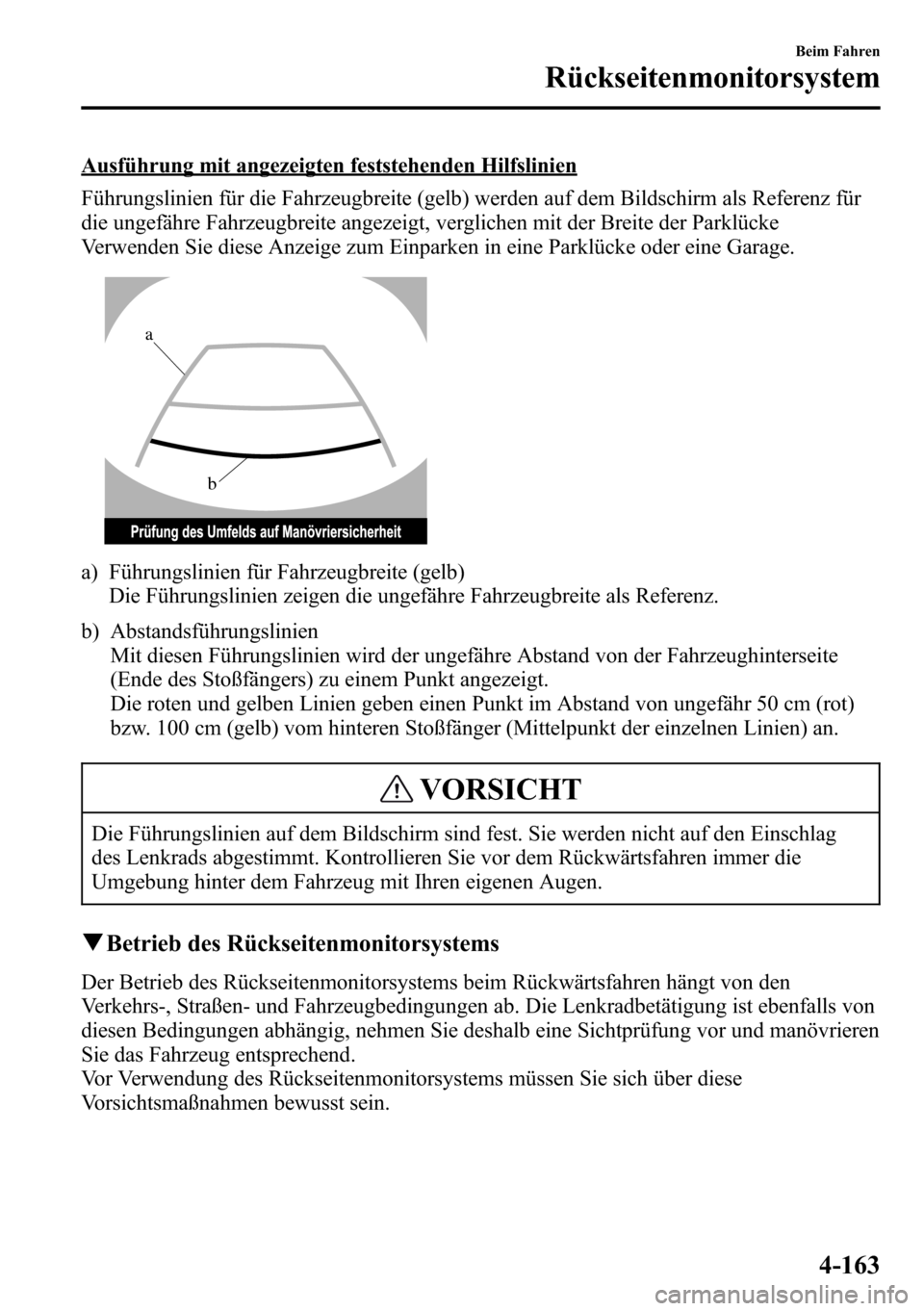

Ausführung mit angezeigten feststehenden Hilfslinien
Führungslinien für die Fahrzeugbreite (gelb) werden auf dem Bildschirm als Referenz für
die ungefähre Fahrzeugbreite angezeigt, verglichen mit der Breite der Parklücke
Verwenden Sie diese Anzeige zum Einparken in eine Parklücke oder eine Garage.
b
a
a) Führungslinien für Fahrzeugbreite (gelb)
Die Führungslinien zeigen die ungefähre Fahrzeugbreite als Referenz.
b) Abstandsführungslinien
Mit diesen Führungslinien wird der ungefähre Abstand von der Fahrzeughinterseite
(Ende des Stoßfängers) zu einem Punkt angezeigt.
Die roten und gelben Linien geben einen Punkt im Abstand von ungefähr 50 cm (rot)
bzw. 100 cm (gelb) vom hinteren Stoßfänger (Mittelpunkt der einzelnen Linien) an.
VORSICHT
Die Führungslinien auf dem Bildschirm sind fest. Sie werden nicht auf den Einschlag
des Lenkrads abgestimmt. Kontrollieren Sie vor dem Rückwärtsfahren immer die
Umgebung hinter dem Fahrzeug mit Ihren eigenen Augen.
qBetrieb des Rückseitenmonitorsystems
Der Betrieb des Rückseitenmonitorsystems beim Rückwärtsfahren hängt von den
Verkehrs-, Straßen- und Fahrzeugbedingungen ab. Die Lenkradbetätigung ist ebenfalls von
diesen Bedingungen abhängig, nehmen Sie deshalb eine Sichtprüfung vor und manövrieren
Sie das Fahrzeug entsprechend.
Vor Verwendung des Rückseitenmonitorsystems müssen Sie sich über diese
Vorsichtsmaßnahmen bewusst sein.
Beim Fahren
Rückseitenmonitorsystem
4-163

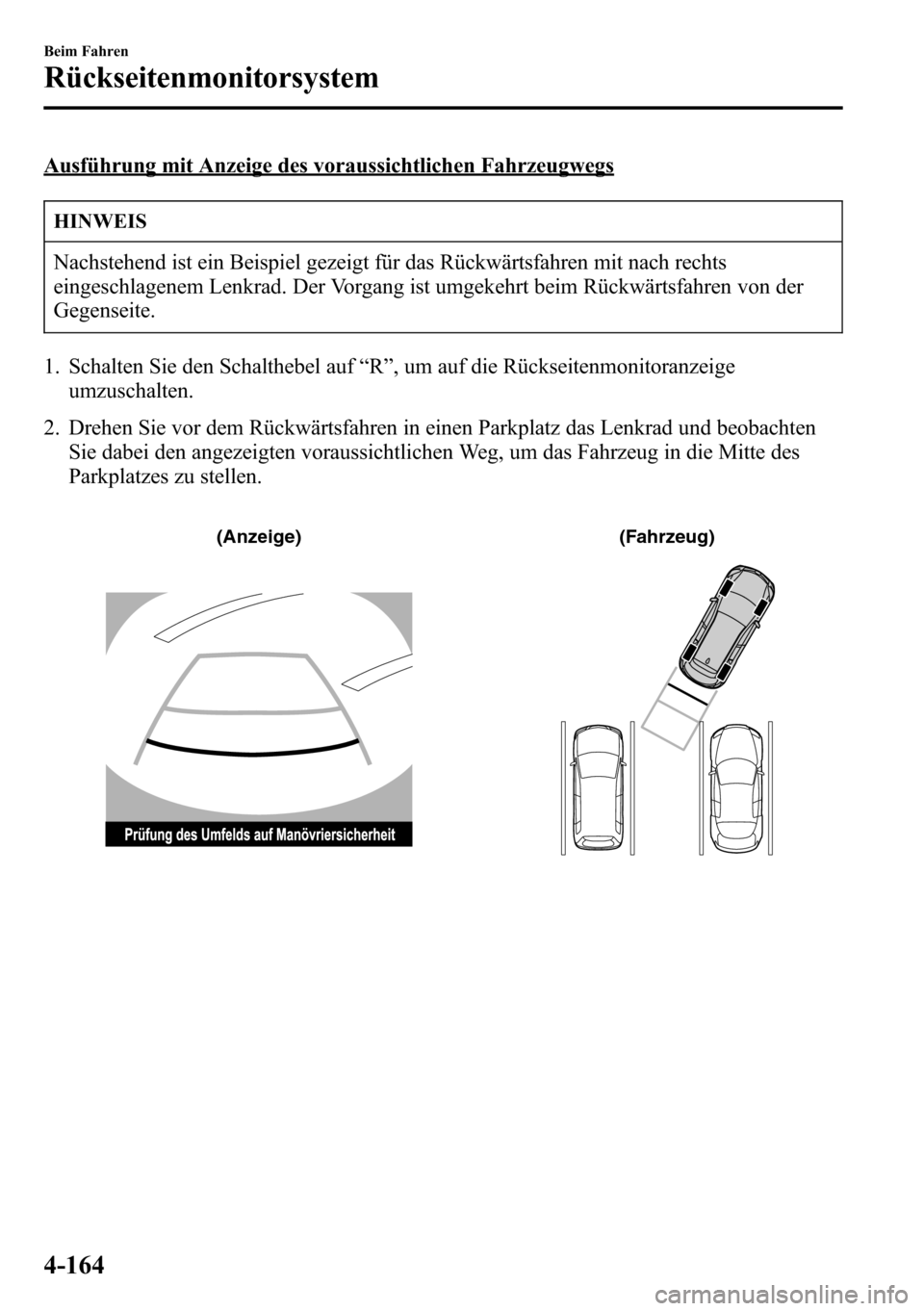

Ausführung mit Anzeige des voraussichtlichen Fahrzeugwegs
HINWEIS
Nachstehend ist ein Beispiel gezeigt für das Rückwärtsfahren mit nach rechts
eingeschlagenem Lenkrad. Der Vorgang ist umgekehrt beim Rückwärtsfahren von der
Gegenseite.
1. Schalten Sie den Schalthebel auf“R”, um auf die Rückseitenmonitoranzeige
umzuschalten.
2. Drehen Sie vor dem Rückwärtsfahren in einen Parkplatz das Lenkrad und beobachten
Sie dabei den angezeigten voraussichtlichen Weg, um das Fahrzeug in die Mitte des
Parkplatzes zu stellen.
(Anzeige) (Fahrzeug)
4-164
Beim Fahren
Rückseitenmonitorsystem

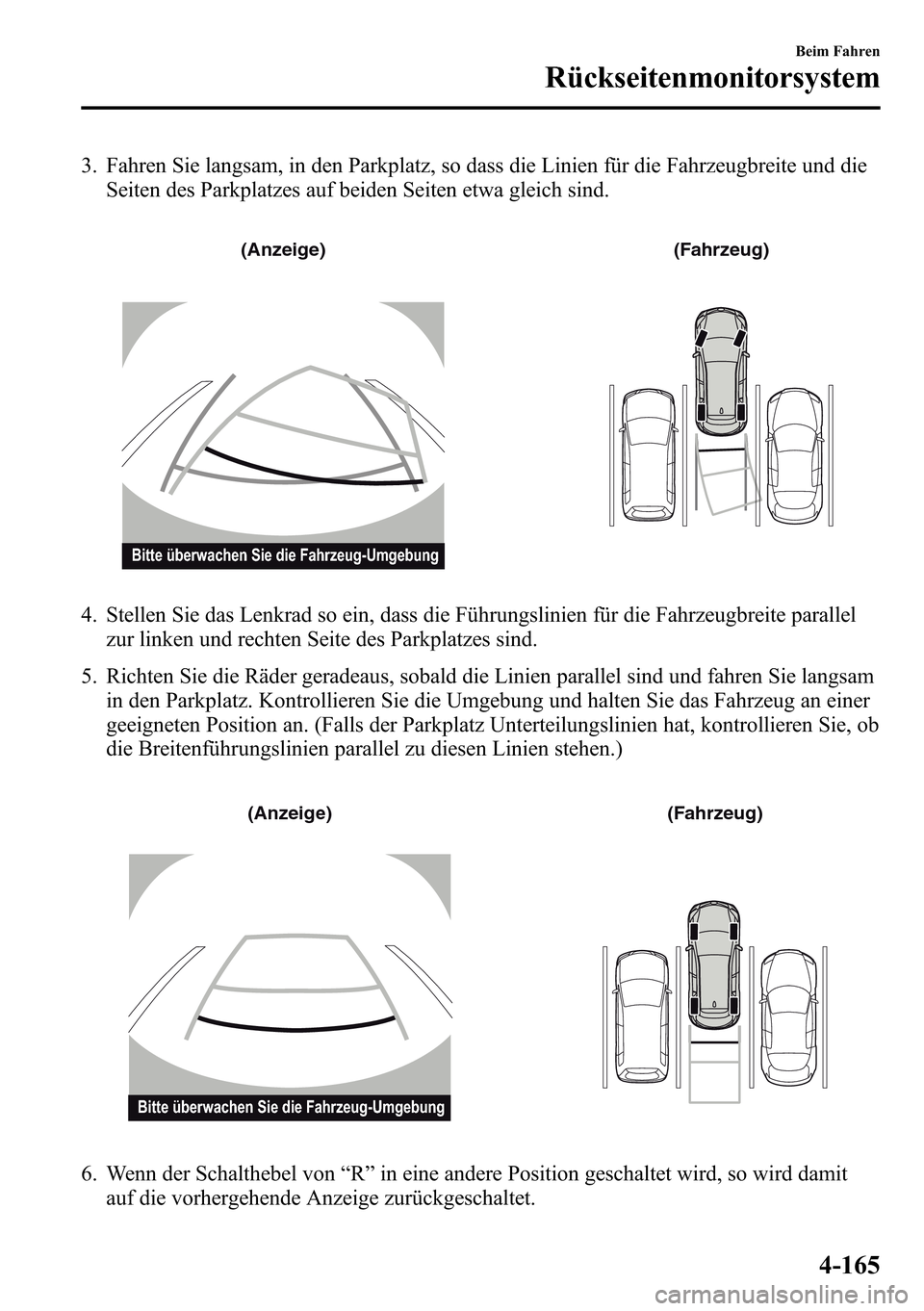

3. Fahren Sie langsam, in den Parkplatz, so dass die Linien für die Fahrzeugbreite und die
Seiten des Parkplatzes auf beiden Seiten etwa gleich sind.
Bitte uberwachen Sie die Fahrzeug-Umgebung
(Anzeige) (Fahrzeug)
4. Stellen Sie das Lenkrad so ein, dass die Führungslinien für die Fahrzeugbreite parallel
zur linken und rechten Seite des Parkplatzes sind.
5. Richten Sie die Räder geradeaus, sobald die Linien parallel sind und fahren Sie langsam
in den Parkplatz. Kontrollieren Sie die Umgebung und halten Sie das Fahrzeug an einer
geeigneten Position an. (Falls der Parkplatz Unterteilungslinien hat, kontrollieren Sie, ob
die Breitenführungslinien parallel zu diesen Linien stehen.)
Bitte uberwachen Sie die Fahrzeug-Umgebung
(Anzeige) (Fahrzeug)
6. Wenn der Schalthebel von“R”in eine andere Position geschaltet wird, so wird damit
auf die vorhergehende Anzeige zurückgeschaltet.
Beim Fahren
Rückseitenmonitorsystem
4-165

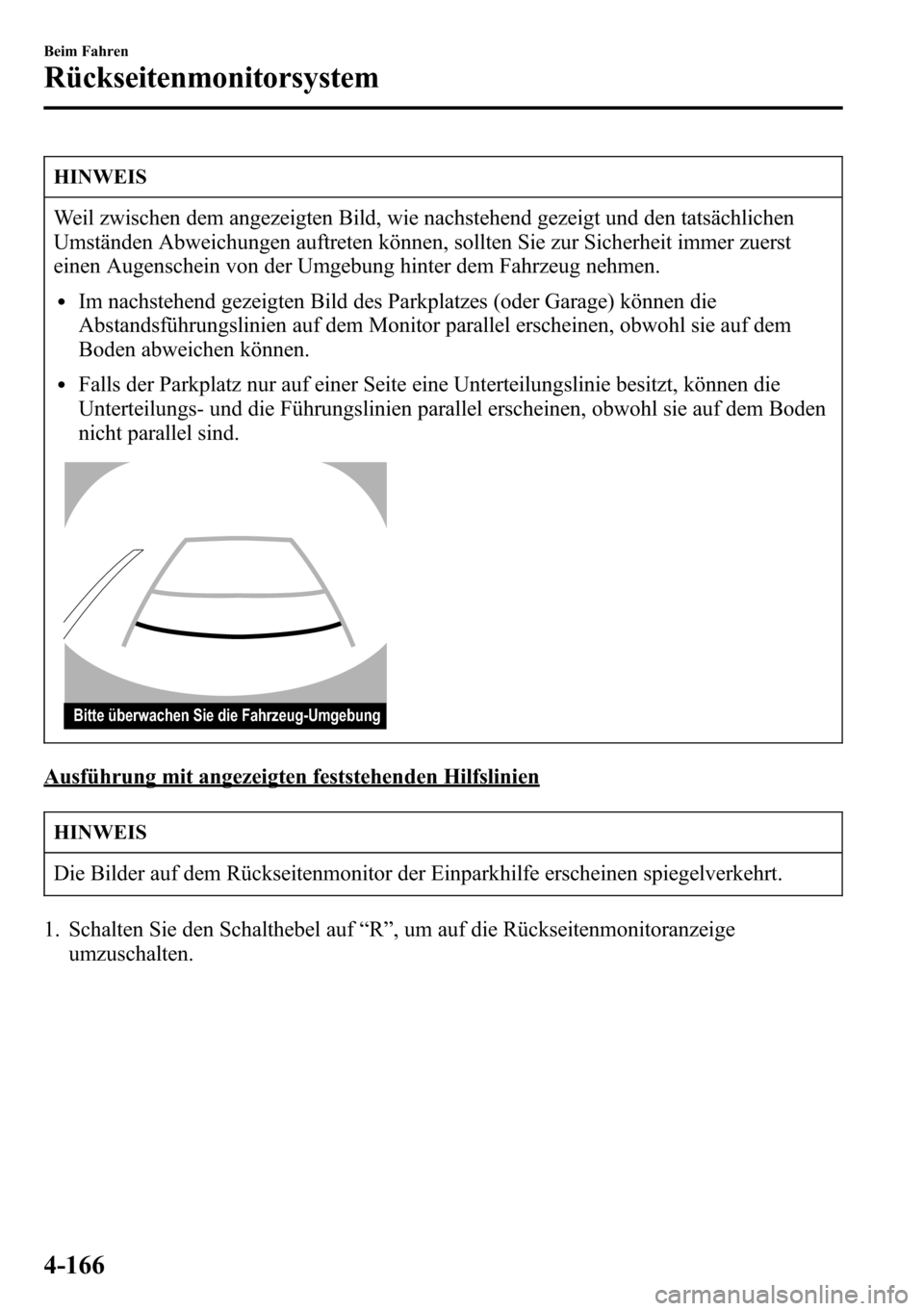

HINWEIS
Weil zwischen dem angezeigten Bild, wie nachstehend gezeigt und den tatsächlichen
Umständen Abweichungen auftreten können, sollten Sie zur Sicherheit immer zuerst
einen Augenschein von der Umgebung hinter dem Fahrzeug nehmen.
lIm nachstehend gezeigten Bild des Parkplatzes (oder Garage) können die
Abstandsführungslinien auf dem Monitor parallel erscheinen, obwohl sie auf dem
Boden abweichen können.
lFalls der Parkplatz nur auf einer Seite eine Unterteilungslinie besitzt, können die
Unterteilungs- und die Führungslinien parallel erscheinen, obwohl sie auf dem Boden
nicht parallel sind.
Bitte uberwachen Sie die Fahrzeug-Umgebung
Ausführung mit angezeigten feststehenden Hilfslinien
HINWEIS
Die Bilder auf dem Rückseitenmonitor der Einparkhilfe erscheinen spiegelverkehrt.
1. Schalten Sie den Schalthebel auf“R”, um auf die Rückseitenmonitoranzeige
umzuschalten.
4-166
Beim Fahren
Rückseitenmonitorsystem

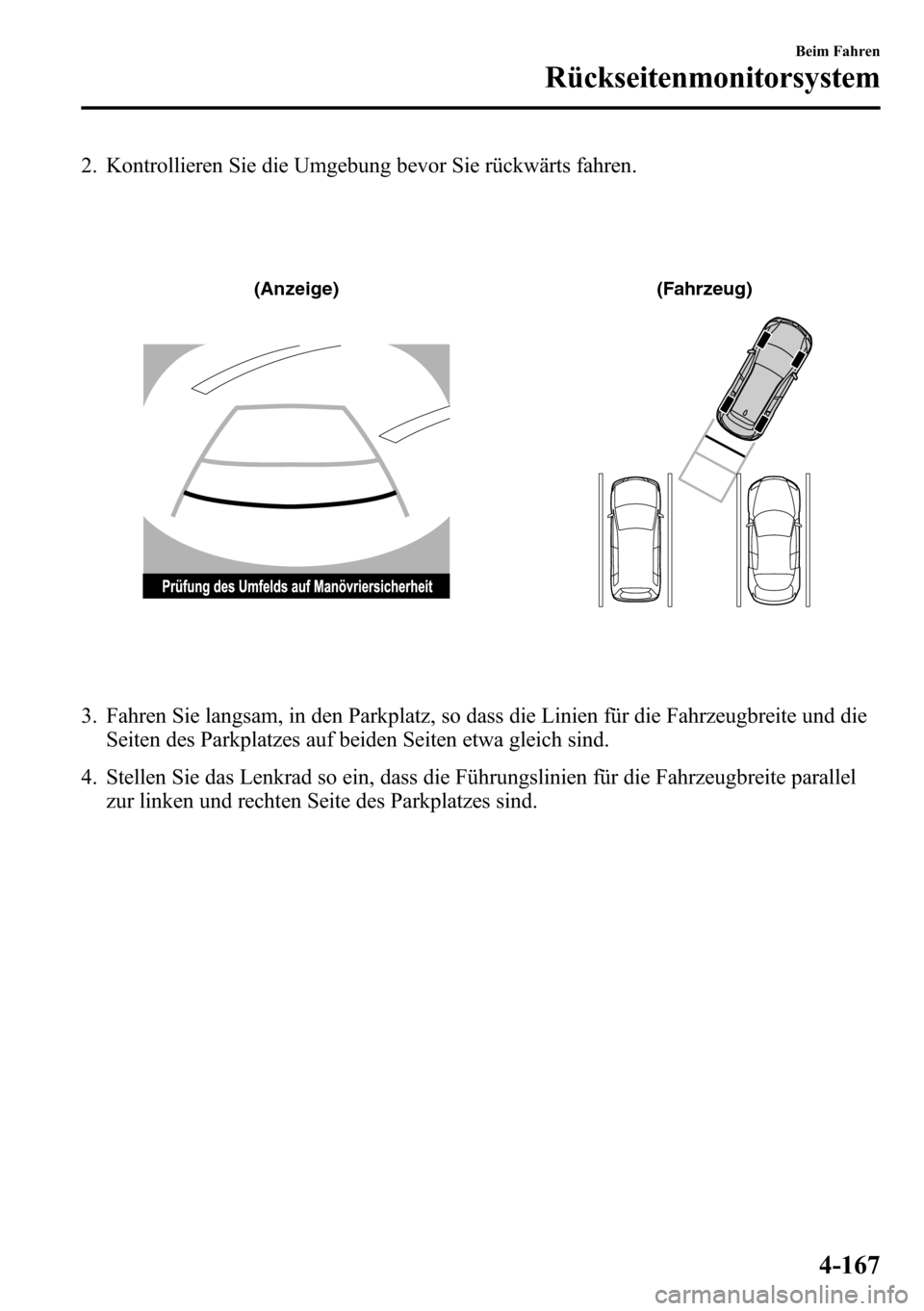

2. Kontrollieren Sie die Umgebung bevor Sie rückwärts fahren.
(Anzeige) (Fahrzeug)
3. Fahren Sie langsam, in den Parkplatz, so dass die Linien für die Fahrzeugbreite und die
Seiten des Parkplatzes auf beiden Seiten etwa gleich sind.
4. Stellen Sie das Lenkrad so ein, dass die Führungslinien für die Fahrzeugbreite parallel
zur linken und rechten Seite des Parkplatzes sind.
Beim Fahren
Rückseitenmonitorsystem
4-167

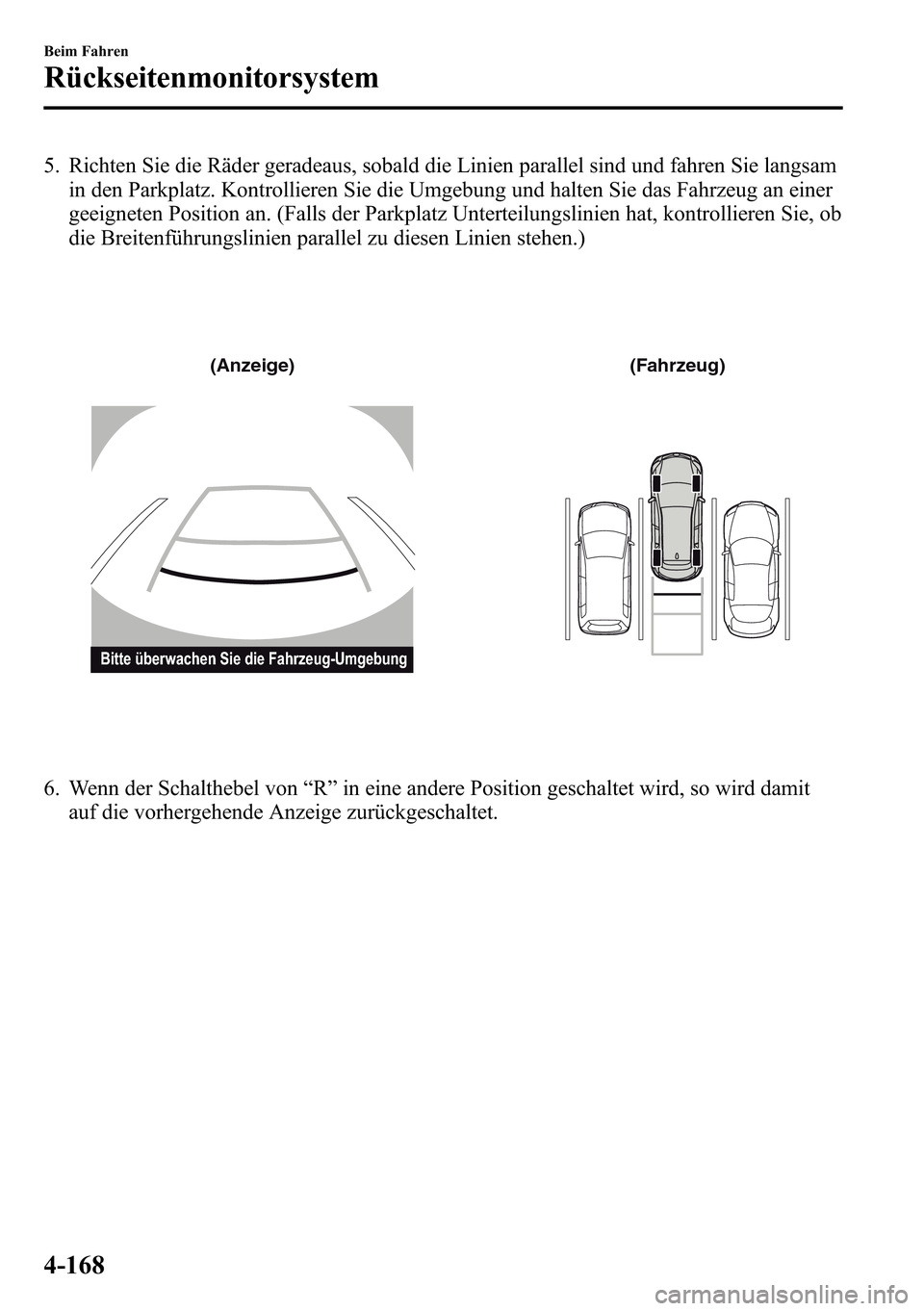

5. Richten Sie die Räder geradeaus, sobald die Linien parallel sind und fahren Sie langsam
in den Parkplatz. Kontrollieren Sie die Umgebung und halten Sie das Fahrzeug an einer
geeigneten Position an. (Falls der Parkplatz Unterteilungslinien hat, kontrollieren Sie, ob
die Breitenführungslinien parallel zu diesen Linien stehen.)
Bitte uberwachen Sie die Fahrzeug-Umgebung
(Anzeige) (Fahrzeug)
6. Wenn der Schalthebel von“R”in eine andere Position geschaltet wird, so wird damit
auf die vorhergehende Anzeige zurückgeschaltet.
4-168
Beim Fahren
Rückseitenmonitorsystem

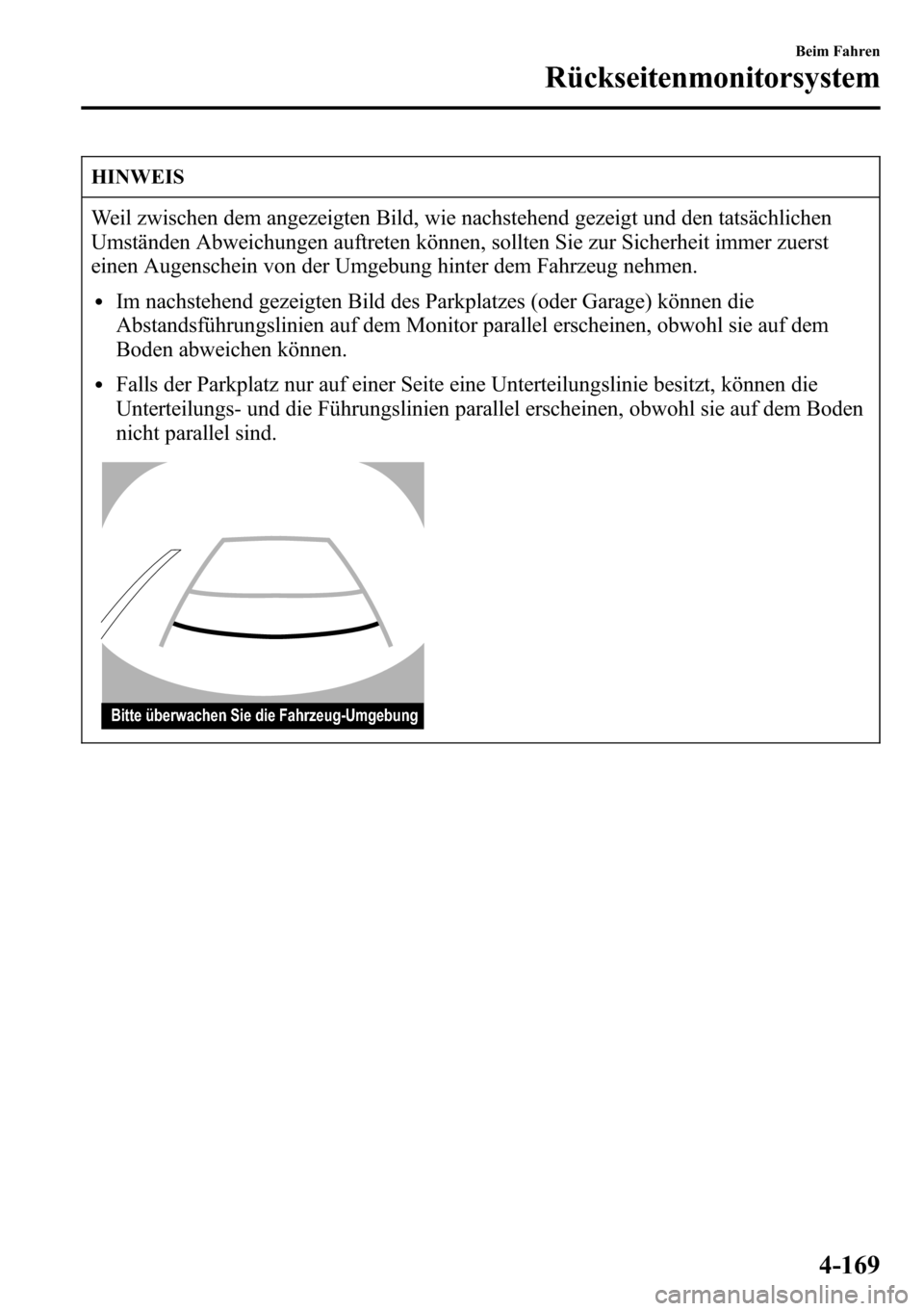

HINWEIS
Weil zwischen dem angezeigten Bild, wie nachstehend gezeigt und den tatsächlichen
Umständen Abweichungen auftreten können, sollten Sie zur Sicherheit immer zuerst
einen Augenschein von der Umgebung hinter dem Fahrzeug nehmen.
lIm nachstehend gezeigten Bild des Parkplatzes (oder Garage) können die
Abstandsführungslinien auf dem Monitor parallel erscheinen, obwohl sie auf dem
Boden abweichen können.
lFalls der Parkplatz nur auf einer Seite eine Unterteilungslinie besitzt, können die
Unterteilungs- und die Führungslinien parallel erscheinen, obwohl sie auf dem Boden
nicht parallel sind.
Bitte uberwachen Sie die Fahrzeug-Umgebung
Beim Fahren
Rückseitenmonitorsystem
4-169

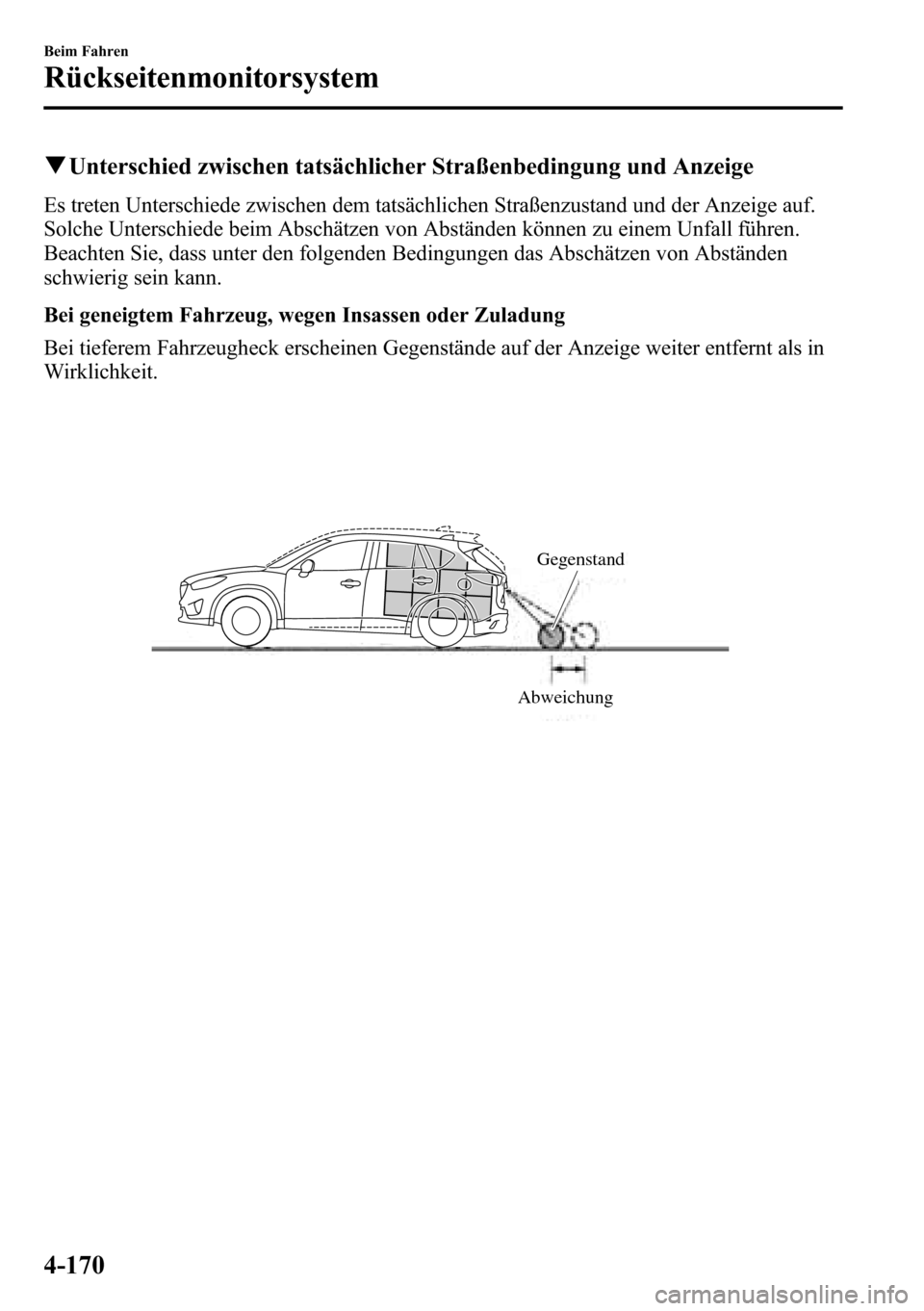

qUnterschied zwischen tatsächlicher Straßenbedingung und Anzeige
Es treten Unterschiede zwischen dem tatsächlichen Straßenzustand und der Anzeige auf.
Solche Unterschiede beim Abschätzen von Abständen können zu einem Unfall führen.
Beachten Sie, dass unter den folgenden Bedingungen das Abschätzen von Abständen
schwierig sein kann.
Bei geneigtem Fahrzeug, wegen Insassen oder Zuladung
Bei tieferem Fahrzeugheck erscheinen Gegenstände auf der Anzeige weiter entfernt als in
Wirklichkeit.
AbweichungGegenstand
