MAZDA MODEL CX-5 2013 Betriebsanleitung (in German)

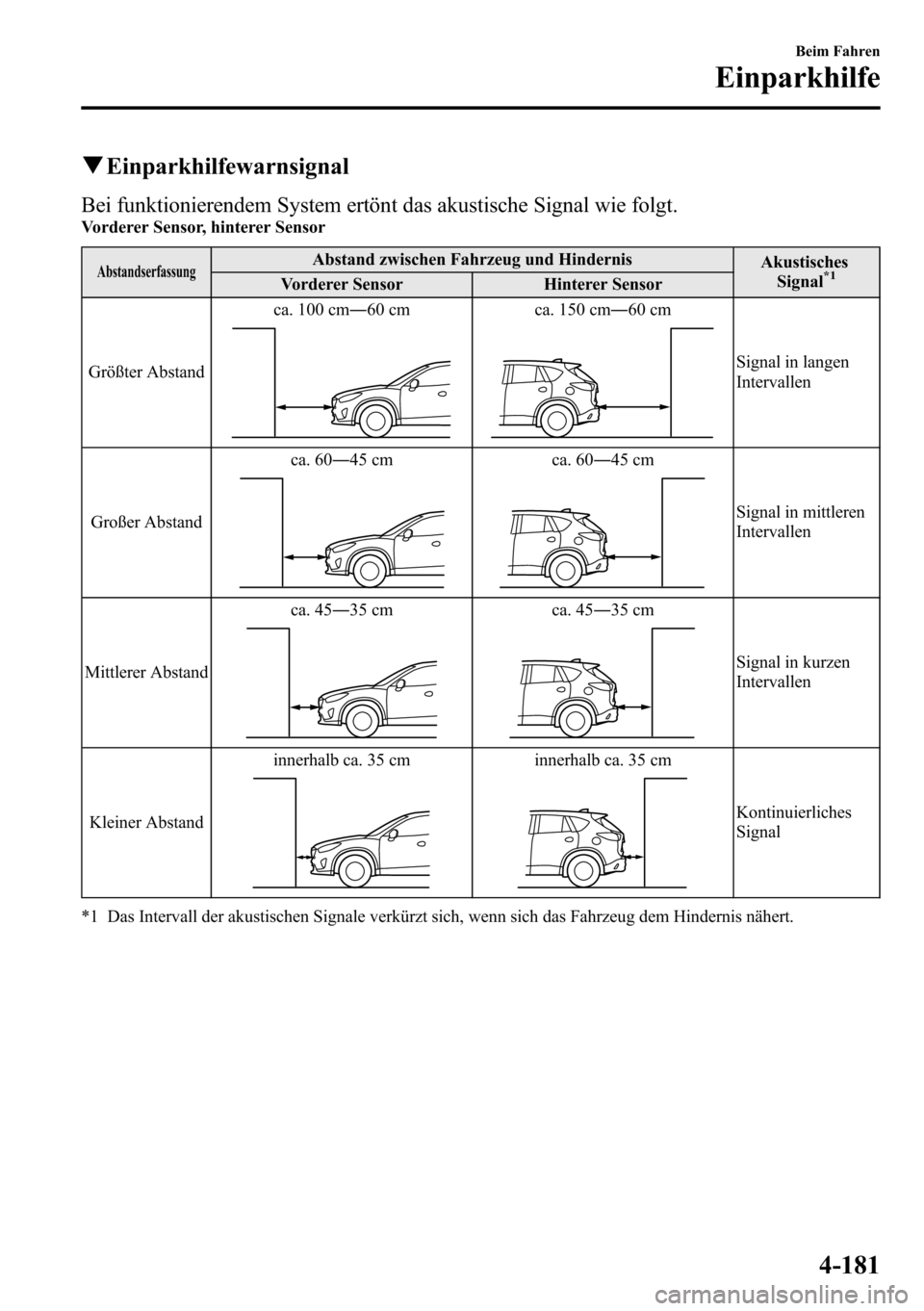

qEinparkhilfewarnsignal
Bei funktionierendem System ertönt das akustische Signal wie folgt.Vorderer Sensor, hinterer Sensor
AbstandserfassungAbstand zwischen Fahrzeug und Hindernis
Akustisches
Signal*1Vorderer Sensor Hinterer Sensor
Größter Abstandca. 100 cm―60 cm
ca. 150 cm―60 cm
Signal in langen
Intervallen
Großer Abstandca. 60―45 cm
ca. 60―45 cm
Signal in mittleren
Intervallen
Mittlerer Abstandca. 45―35 cm
ca. 45―35 cm
Signal in kurzen
Intervallen
Kleiner Abstandinnerhalb ca. 35 cm
innerhalb ca. 35 cm
Kontinuierliches
Signal
*1 Das Intervall der akustischen Signale verkürzt sich, wenn sich das Fahrzeug dem Hindernis nähert.
Beim Fahren
Einparkhilfe
4-181

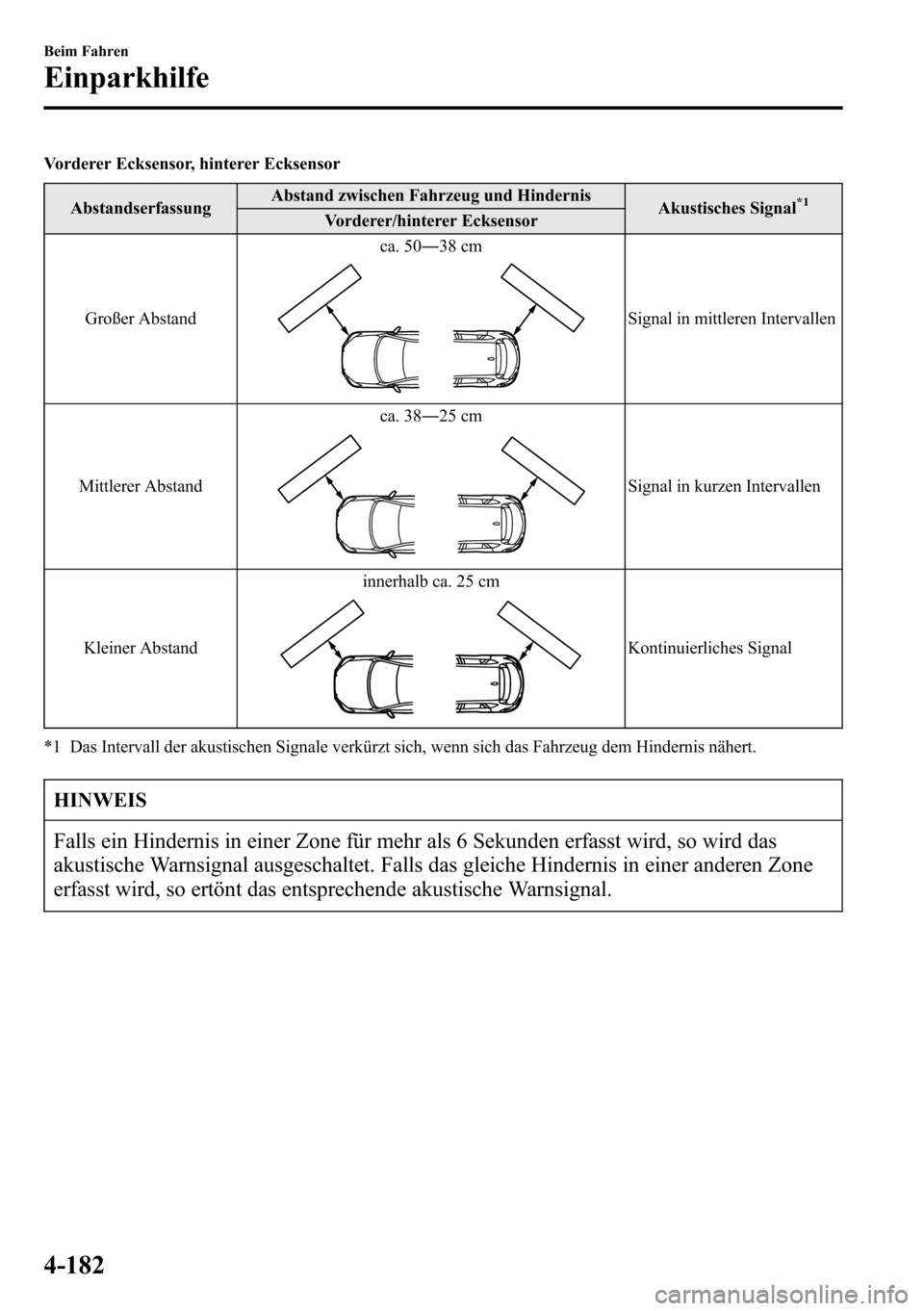

Vorderer Ecksensor, hinterer Ecksensor
AbstandserfassungAbstand zwischen Fahrzeug und Hindernis
Akustisches Signal
*1Vorderer/hinterer Ecksensor
Großer Abstandca. 50―38 cm
Signal in mittleren Intervallen
Mittlerer Abstandca. 38―25 cm
Signal in kurzen Intervallen
Kleiner Abstandinnerhalb ca. 25 cm
Kontinuierliches Signal
*1 Das Intervall der akustischen Signale verkürzt sich, wenn sich das Fahrzeug dem Hindernis nähert.
HINWEIS
Falls ein Hindernis in einer Zone für mehr als 6 Sekunden erfasst wird, so wird das
akustische Warnsignal ausgeschaltet. Falls das gleiche Hindernis in einer anderen Zone
erfasst wird, so ertönt das entsprechende akustische Warnsignal.
4-182
Beim Fahren
Einparkhilfe

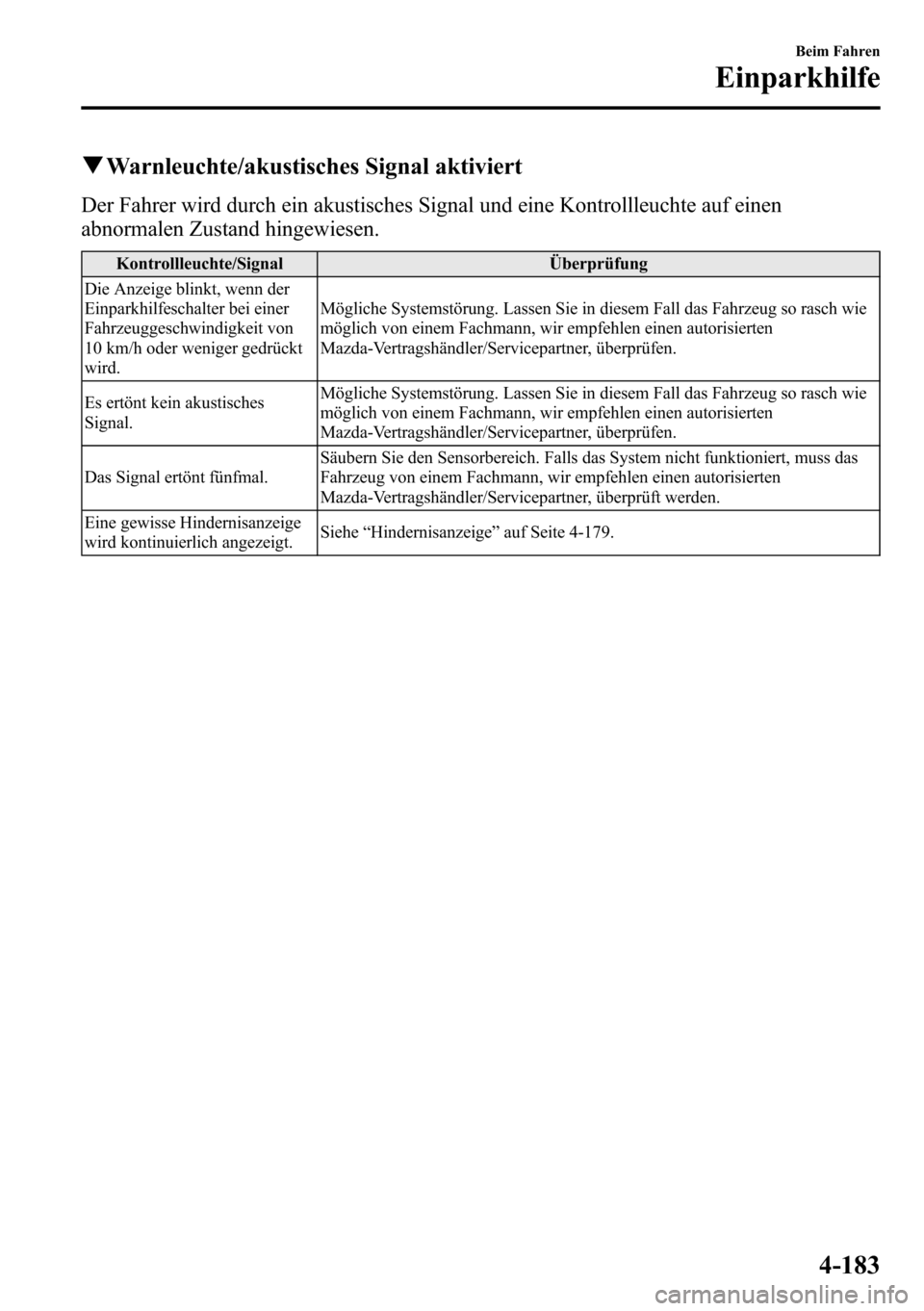

qWarnleuchte/akustisches Signal aktiviert
Der Fahrer wird durch ein akustisches Signal und eine Kontrollleuchte auf einen
abnormalen Zustand hingewiesen.
Kontrollleuchte/Signal Überprüfung
Die Anzeige blinkt, wenn der
Einparkhilfeschalter bei einer
Fahrzeuggeschwindigkeit von
10 km/h oder weniger gedrückt
wird.Mögliche Systemstörung. Lassen Sie in diesem Fall das Fahrzeug so rasch wie
möglich von einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, überprüfen.
Es ertönt kein akustisches
Signal.Mögliche Systemstörung. Lassen Sie in diesem Fall das Fahrzeug so rasch wie
möglich von einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, überprüfen.
Das Signal ertönt fünfmal.Säubern Sie den Sensorbereich. Falls das System nicht funktioniert, muss das
Fahrzeug von einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, überprüft werden.
Eine gewisse Hindernisanzeige
wird kontinuierlich angezeigt.Siehe“Hindernisanzeige”auf Seite 4-179.
Beim Fahren
Einparkhilfe
4-183

4-184

5Fahrzeuginnenraum
Verschiedene Ausrüstungen für den Fahrkomfort, wie Klimaanlage und
Audioanlage
Klimaanlage .................................................................................. 5-2
Bedienungshinweise ................................................................. 5-2
Belüftung .................................................................................. 5-3
Manuelle Ausführung ............................................................... 5-5
Vollautomatische Klimaanlage .................................................. 5-9
Audioanlage ................................................................................. 5-14
Antenne ................................................................................... 5-14
Bedienungshinweise für die Audioanlage ............................... 5-14
Audiogeräte (Typ A/Typ B)
í................................................. 5-27
Audiogeräte (Typ C/Typ D)í................................................. 5-41
Bedienung der Audiotasten ..................................................... 5-58
Bedienung des Commanderschalters
í................................... 5-60
AUX/USB/iPod-Betriebsartí................................................. 5-61
Bluetooth® .................................................................................. 5-82
Bluetooth®
í........................................................................... 5-82
Bluetooth®-Freisprecheinrichtung .......................................... 5-89
Bluetooth®-Audio ................................................................ 5-105
Fehlersuche ........................................................................... 5-109
Innenausstattung ....................................................................... 5-113
Sonnenblenden ...................................................................... 5-113
Innenleuchten ........................................................................ 5-114
Uhr ........................................................................................ 5-116
Zusatzsteckbuchsen ............................................................... 5-117
Getränkehalter ....................................................................... 5-119
Flaschenhalter ....................................................................... 5-121
Ablagefächer ......................................................................... 5-121
Herausnehmbarer Aschenbecher
í........................................ 5-125
5-1ínur bestimmte Modelle

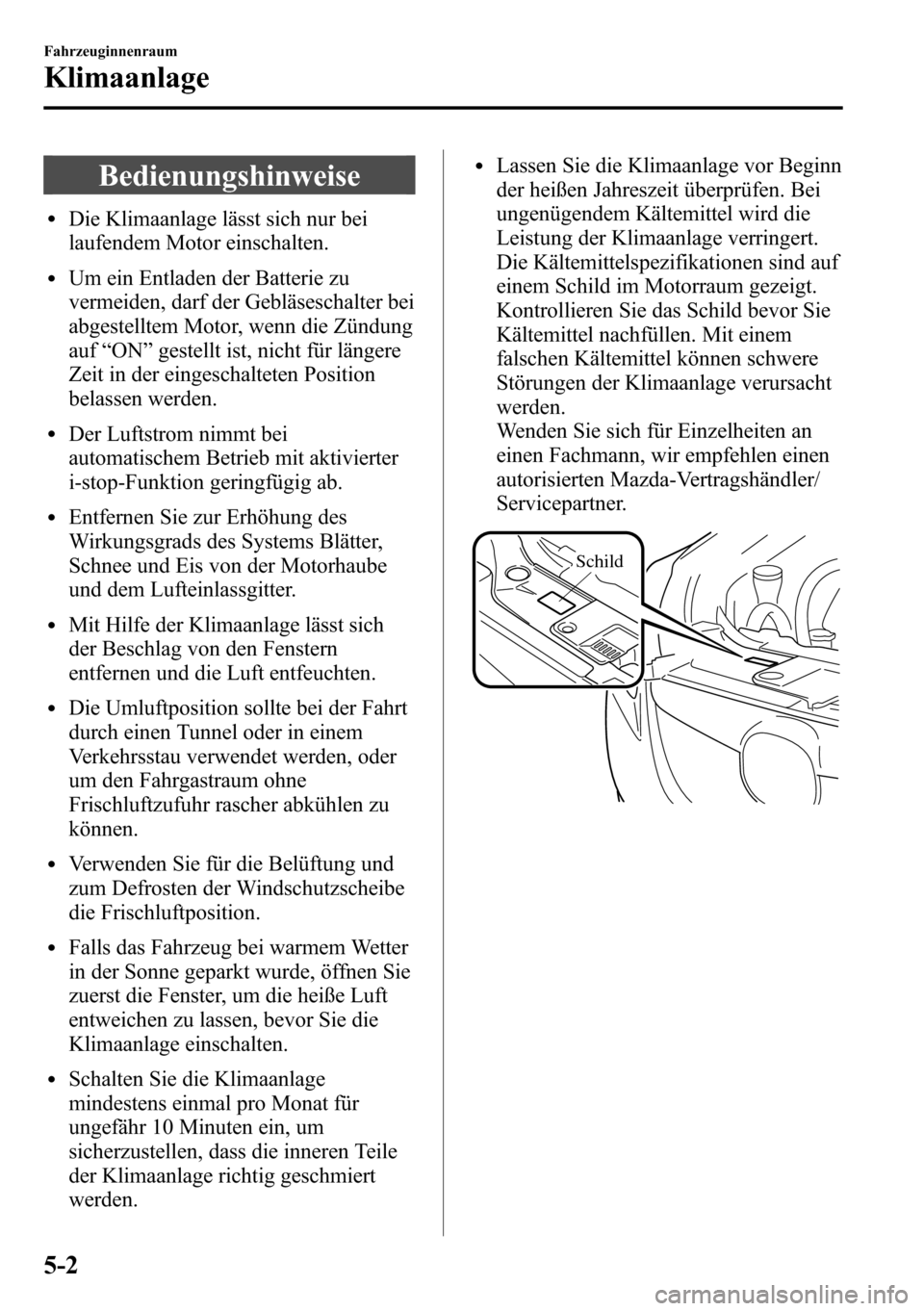

Bedienungshinweise
lDie Klimaanlage lässt sich nur bei
laufendem Motor einschalten.
lUm ein Entladen der Batterie zu
vermeiden, darf der Gebläseschalter bei
abgestelltem Motor, wenn die Zündung
auf“ON”gestellt ist, nicht für längere
Zeit in der eingeschalteten Position
belassen werden.
lDer Luftstrom nimmt bei
automatischem Betrieb mit aktivierter
i-stop-Funktion geringfügig ab.
lEntfernen Sie zur Erhöhung des
Wirkungsgrads des Systems Blätter,
Schnee und Eis von der Motorhaube
und dem Lufteinlassgitter.
lMit Hilfe der Klimaanlage lässt sich
der Beschlag von den Fenstern
entfernen und die Luft entfeuchten.
lDie Umluftposition sollte bei der Fahrt
durch einen Tunnel oder in einem
Verkehrsstau verwendet werden, oder
um den Fahrgastraum ohne
Frischluftzufuhr rascher abkühlen zu
können.
lVerwenden Sie für die Belüftung und
zum Defrosten der Windschutzscheibe
die Frischluftposition.
lFalls das Fahrzeug bei warmem Wetter
in der Sonne geparkt wurde, öffnen Sie
zuerst die Fenster, um die heiße Luft
entweichen zu lassen, bevor Sie die
Klimaanlage einschalten.
lSchalten Sie die Klimaanlage
mindestens einmal pro Monat für
ungefähr 10 Minuten ein, um
sicherzustellen, dass die inneren Teile
der Klimaanlage richtig geschmiert
werden.
lLassen Sie die Klimaanlage vor Beginn
der heißen Jahreszeit überprüfen. Bei
ungenügendem Kältemittel wird die
Leistung der Klimaanlage verringert.
Die Kältemittelspezifikationen sind auf
einem Schild im Motorraum gezeigt.
Kontrollieren Sie das Schild bevor Sie
Kältemittel nachfüllen. Mit einem
falschen Kältemittel können schwere
Störungen der Klimaanlage verursacht
werden.
Wenden Sie sich für Einzelheiten an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Schild
5-2
Fahrzeuginnenraum
Klimaanlage

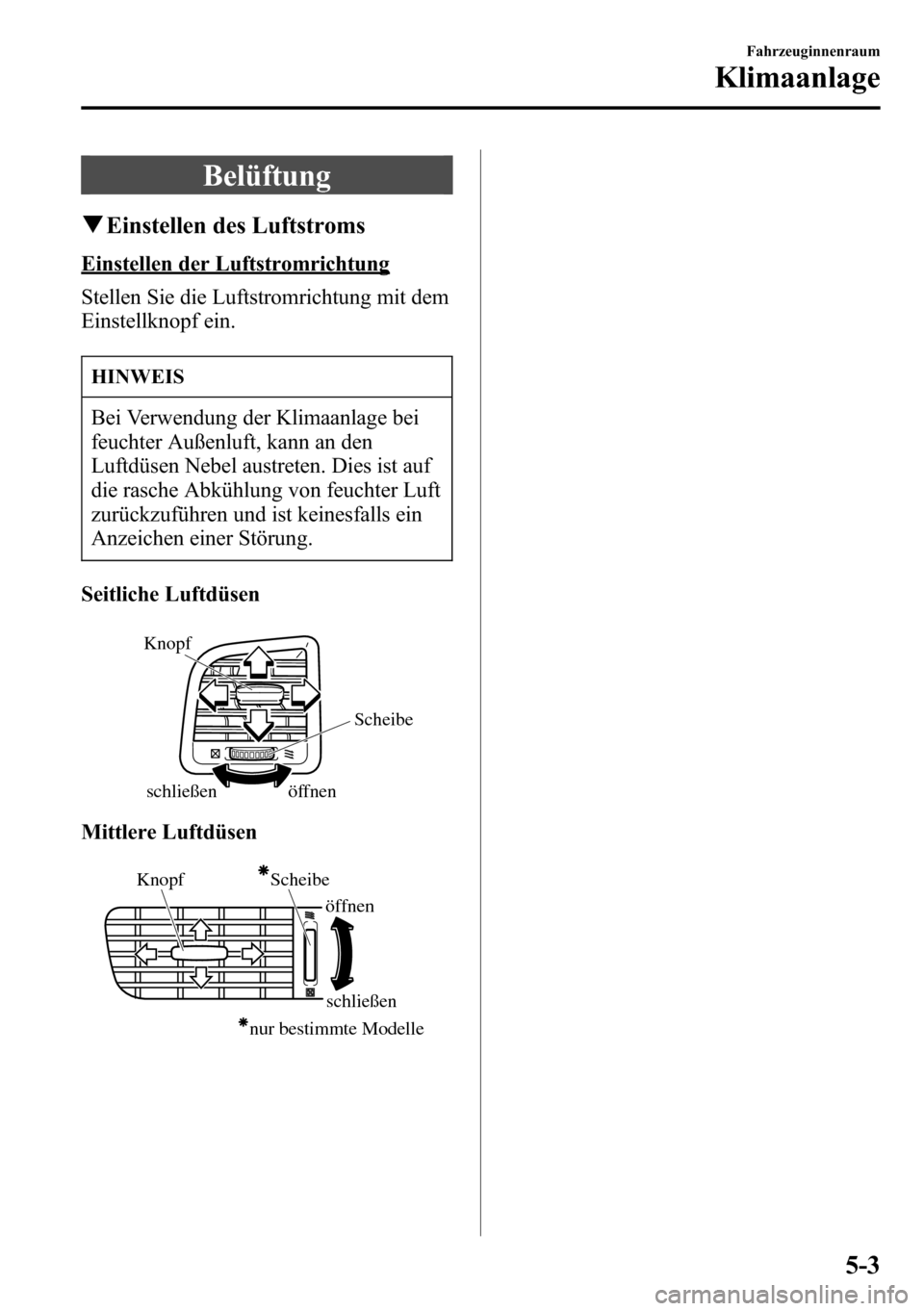

Belüftung
qEinstellen des Luftstroms
Einstellen der Luftstromrichtung
Stellen Sie die Luftstromrichtung mit dem
Einstellknopf ein.
HINWEIS
Bei Verwendung der Klimaanlage bei
feuchter Außenluft, kann an den
Luftdüsen Nebel austreten. Dies ist auf
die rasche Abkühlung von feuchter Luft
zurückzuführen und ist keinesfalls ein
Anzeichen einer Störung.
Seitliche Luftdüsen
öffnen Knopf
Scheibe
schließen
Mittlere Luftdüsen
KnopfScheibe
schließen öffnen
nur bestimmte Modelle
Fahrzeuginnenraum
Klimaanlage
5-3

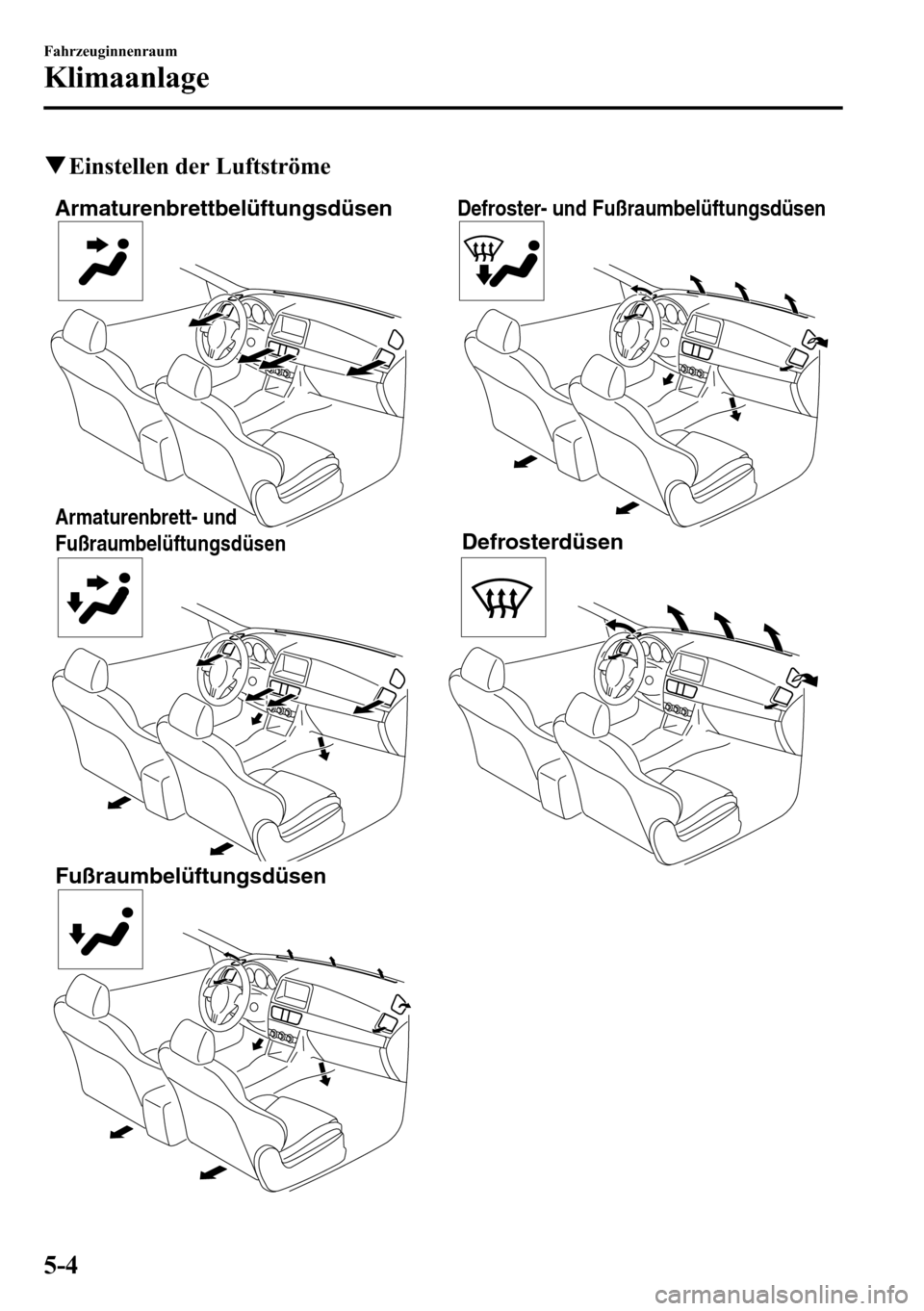

qEinstellen der Luftströme
Armaturenbrettbelüftungsdüsen
Armaturenbrett- und
Fußraumbelüftungsdüsen
Defroster- und Fußraumbelüftungsdüsen
Defrosterdüsen
Fußraumbelüftungsdüsen
5-4
Fahrzeuginnenraum
Klimaanlage

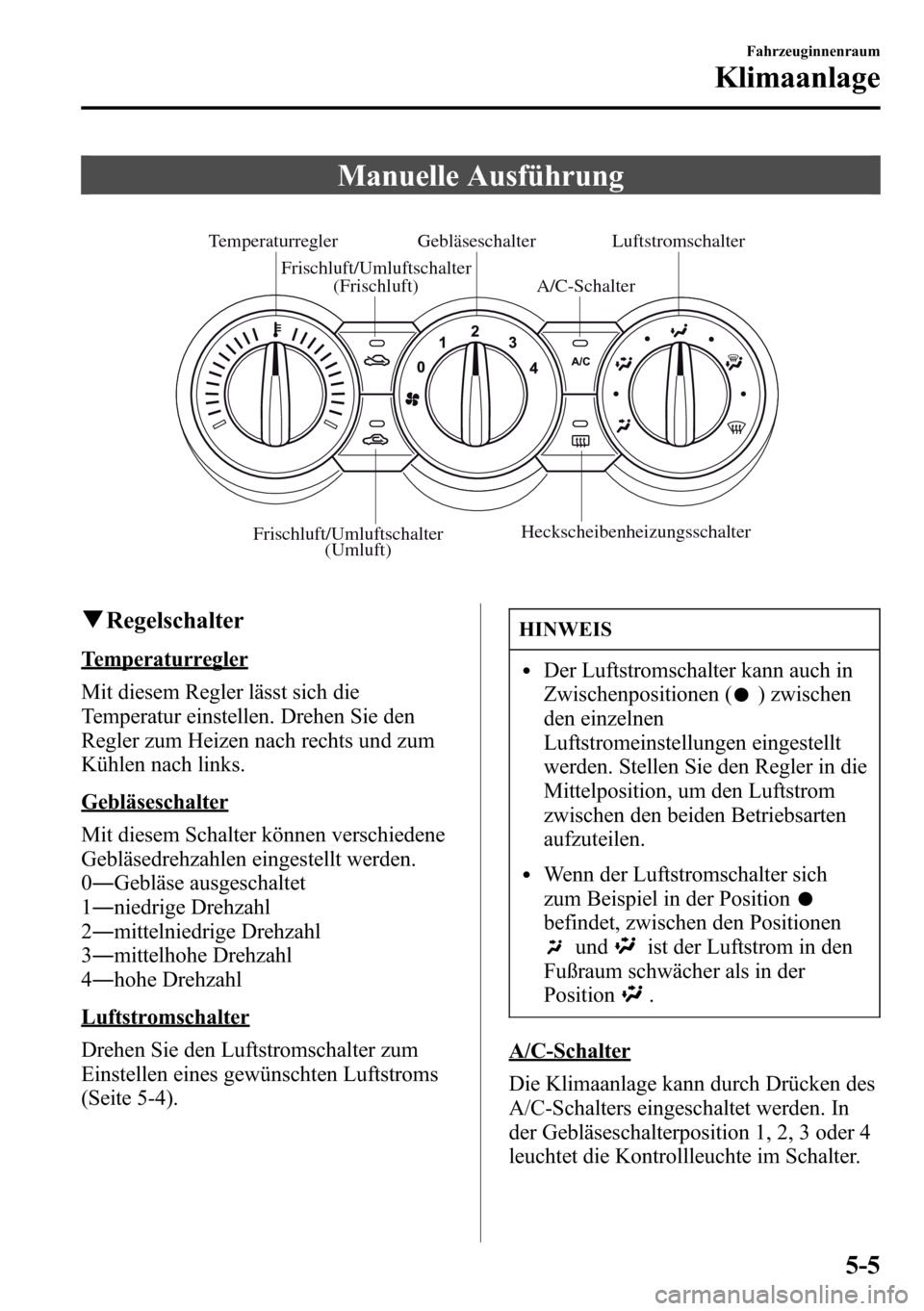

Manuelle Ausführung
Temperaturregler
A/C-Schalter
HeckscheibenheizungsschalterGebläseschalter Luftstromschalter
Frischluft/Umluftschalter
(Umluft)
Frischluft/Umluftschalter
(Frischluft)
qRegelschalter
Temperaturregler
Mit diesem Regler lässt sich die
Temperatur einstellen. Drehen Sie den
Regler zum Heizen nach rechts und zum
Kühlen nach links.
Gebläseschalter
Mit diesem Schalter können verschiedene
Gebläsedrehzahlen eingestellt werden.
0―Gebläse ausgeschaltet
1―niedrige Drehzahl
2―mittelniedrige Drehzahl
3―mittelhohe Drehzahl
4―hohe Drehzahl
Luftstromschalter
Drehen Sie den Luftstromschalter zum
Einstellen eines gewünschten Luftstroms
(Seite 5-4).
HINWEIS
lDer Luftstromschalter kann auch in
Zwischenpositionen (
) zwischen
den einzelnen
Luftstromeinstellungen eingestellt
werden. Stellen Sie den Regler in die
Mittelposition, um den Luftstrom
zwischen den beiden Betriebsarten
aufzuteilen.
lWenn der Luftstromschalter sich
zum Beispiel in der Position
befindet, zwischen den Positionen
undist der Luftstrom in den
Fußraum schwächer als in der
Position
.
A/C-Schalter
Die Klimaanlage kann durch Drücken des
A/C-Schalters eingeschaltet werden. In
der Gebläseschalterposition 1, 2, 3 oder 4
leuchtet die Kontrollleuchte im Schalter.
Fahrzeuginnenraum
Klimaanlage
5-5

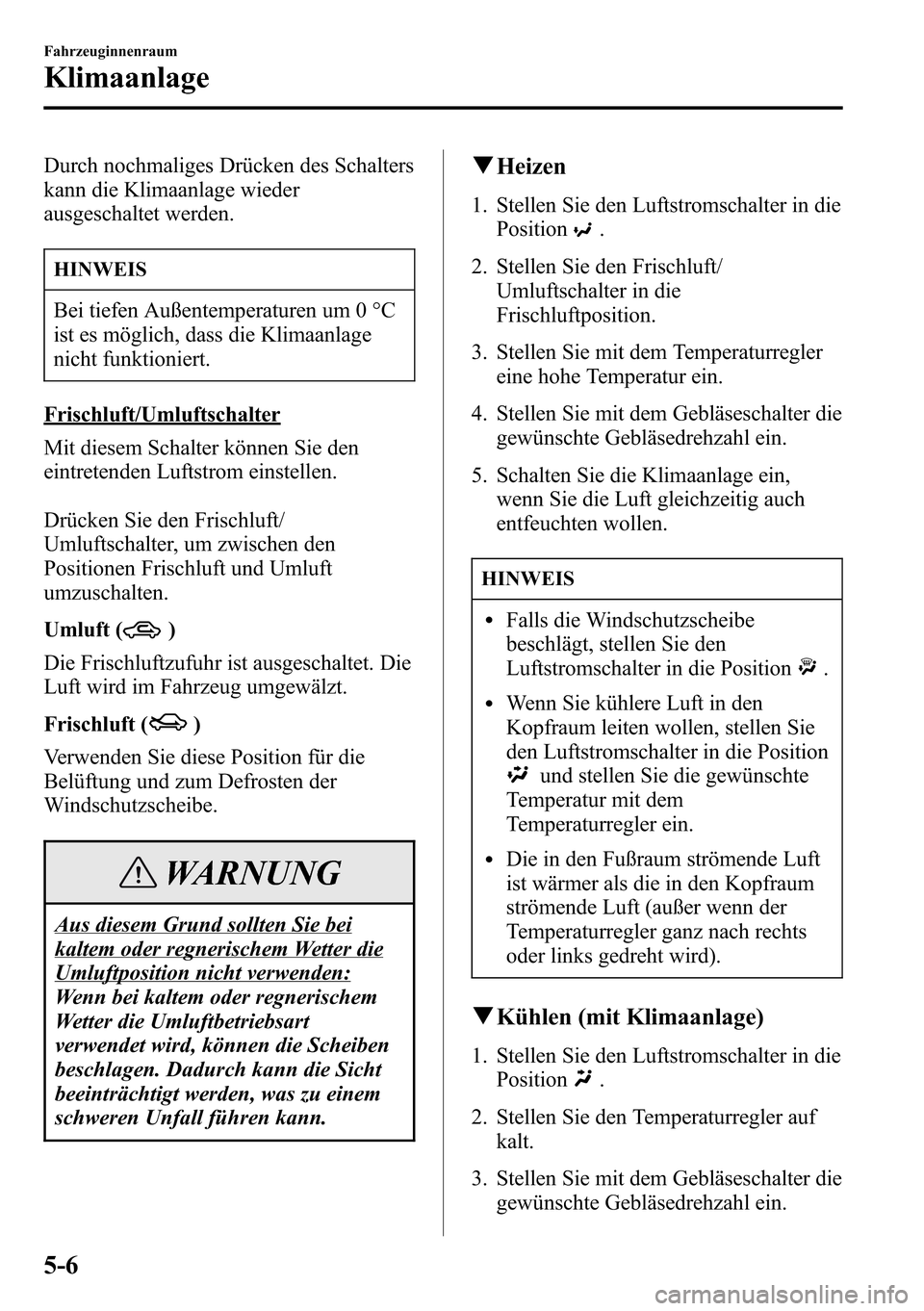

Durch nochmaliges Drücken des Schalters
kann die Klimaanlage wieder
ausgeschaltet werden.
HINWEIS
Bei tiefen Außentemperaturen um 0 °C
ist es möglich, dass die Klimaanlage
nicht funktioniert.
Frischluft/Umluftschalter
Mit diesem Schalter können Sie den
eintretenden Luftstrom einstellen.
Drücken Sie den Frischluft/
Umluftschalter, um zwischen den
Positionen Frischluft und Umluft
umzuschalten.
Umluft (
)
Die Frischluftzufuhr ist ausgeschaltet. Die
Luft wird im Fahrzeug umgewälzt.
Frischluft (
)
Verwenden Sie diese Position für die
Belüftung und zum Defrosten der
Windschutzscheibe.
WARNUNG
Aus diesem Grund sollten Sie bei
kaltem oder regnerischem Wetter die
Umluftposition nicht verwenden:
Wenn bei kaltem oder regnerischem
Wetter die Umluftbetriebsart
verwendet wird, können die Scheiben
beschlagen. Dadurch kann die Sicht
beeinträchtigt werden, was zu einem
schweren Unfall führen kann.
qHeizen
1. Stellen Sie den Luftstromschalter in die
Position
.
2. Stellen Sie den Frischluft/
Umluftschalter in die
Frischluftposition.
3. Stellen Sie mit dem Temperaturregler
eine hohe Temperatur ein.
4. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
5. Schalten Sie die Klimaanlage ein,
wenn Sie die Luft gleichzeitig auch
entfeuchten wollen.
HINWEIS
lFalls die Windschutzscheibe
beschlägt, stellen Sie den
Luftstromschalter in die Position
.
lWenn Sie kühlere Luft in den
Kopfraum leiten wollen, stellen Sie
den Luftstromschalter in die Position
und stellen Sie die gewünschte
Temperatur mit dem
Temperaturregler ein.
lDie in den Fußraum strömende Luft
ist wärmer als die in den Kopfraum
strömende Luft (außer wenn der
Temperaturregler ganz nach rechts
oder links gedreht wird).
qKühlen (mit Klimaanlage)
1. Stellen Sie den Luftstromschalter in die
Position
.
2. Stellen Sie den Temperaturregler auf
kalt.
3. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
5-6
Fahrzeuginnenraum
Klimaanlage
