MAZDA MODEL CX-5 2013 Betriebsanleitung (in German)

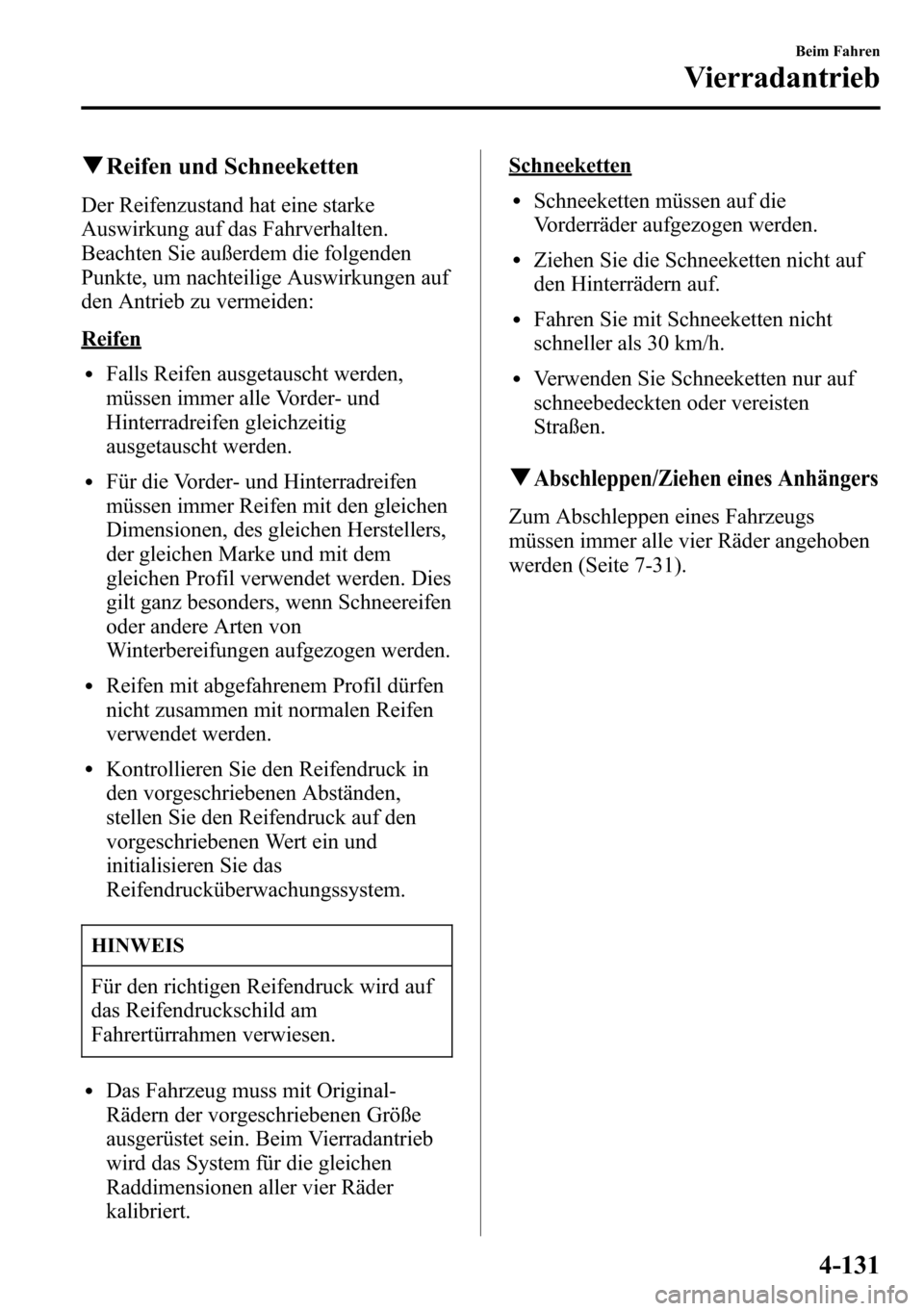

qReifen und Schneeketten
Der Reifenzustand hat eine starke
Auswirkung auf das Fahrverhalten.
Beachten Sie außerdem die folgenden
Punkte, um nachteilige Auswirkungen auf
den Antrieb zu vermeiden:
Reifen
lFalls Reifen ausgetauscht werden,
müssen immer alle Vorder- und
Hinterradreifen gleichzeitig
ausgetauscht werden.
lFür die Vorder- und Hinterradreifen
müssen immer Reifen mit den gleichen
Dimensionen, des gleichen Herstellers,
der gleichen Marke und mit dem
gleichen Profil verwendet werden. Dies
gilt ganz besonders, wenn Schneereifen
oder andere Arten von
Winterbereifungen aufgezogen werden.
lReifen mit abgefahrenem Profil dürfen
nicht zusammen mit normalen Reifen
verwendet werden.
lKontrollieren Sie den Reifendruck in
den vorgeschriebenen Abständen,
stellen Sie den Reifendruck auf den
vorgeschriebenen Wert ein und
initialisieren Sie das
Reifendrucküberwachungssystem.
HINWEIS
Für den richtigen Reifendruck wird auf
das Reifendruckschild am
Fahrertürrahmen verwiesen.
lDas Fahrzeug muss mit Original-
Rädern der vorgeschriebenen Größe
ausgerüstet sein. Beim Vierradantrieb
wird das System für die gleichen
Raddimensionen aller vier Räder
kalibriert.
Schneeketten
lSchneeketten müssen auf die
Vorderräder aufgezogen werden.
lZiehen Sie die Schneeketten nicht auf
den Hinterrädern auf.
lFahren Sie mit Schneeketten nicht
schneller als 30 km/h.
lVerwenden Sie Schneeketten nur auf
schneebedeckten oder vereisten
Straßen.
qAbschleppen/Ziehen eines Anhängers
Zum Abschleppen eines Fahrzeugs
müssen immer alle vier Räder angehoben
werden (Seite 7-31).
Beim Fahren
Vierradantrieb
4-131

Servolenkung
lDie Lenkkraftunterstützung ist nur bei
laufendem Motor vorhanden. Bei
abgestelltem Motor oder im Falle einer
Störung fällt die
Lenkkraftunterstützung aus, in diesem
Fall kann das Fahrzeug immer noch
gelenkt werden, allerdings ist dazu ein
erhöhter Kraftaufwand erforderlich.
Wenden Sie sich an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner,
wenn sich beim normalen Fahren der
Kraftaufwand zum Lenken erhöht oder
das Lenkrad vibriert.
lPrüfen Sie bei Fahrzeugen mit einem
Armaturenbrett des Typs A den
Zustand oder lassen Sie das Fahrzeug
von einem Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner
entsprechend der Anzeige überprüfen.
lEine Systemstörung und der
Betriebszustand werden durch eine
Warnung angezeigt.
Siehe“Warn- und Anzeigeleuchten”
auf Seite 4-41.
VORSICHT
Schlagen Sie das Lenkrad bei
laufendem Motor nicht länger als 5
Sekunden voll ein. Sonst könnten Teile
der Servolenkung beschädigt werden.
4-132
Beim Fahren
Servolenkung

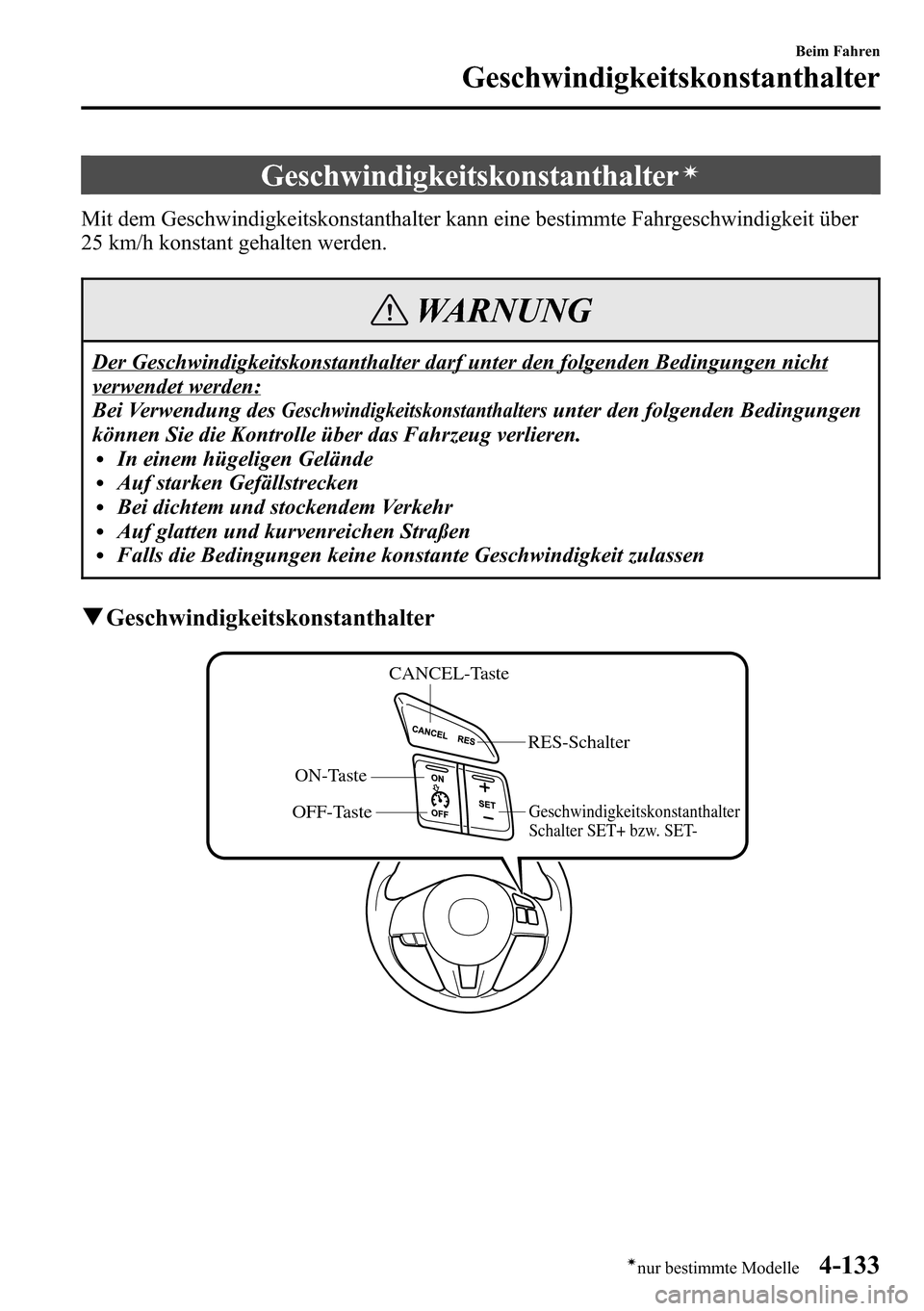

Geschwindigkeitskonstanthalterí
Mit dem Geschwindigkeitskonstanthalter kann eine bestimmte Fahrgeschwindigkeit über
25 km/h konstant gehalten werden.
WARNUNG
Der Geschwindigkeitskonstanthalter darf unter den folgenden Bedingungen nicht
verwendet werden:
Bei Verwendung des
Geschwindigkeitskonstanthaltersunter den folgenden Bedingungen
können Sie die Kontrolle über das Fahrzeug verlieren.
lIn einem hügeligen GeländelAuf starken GefällstreckenlBei dichtem und stockendem VerkehrlAuf glatten und kurvenreichen StraßenlFalls die Bedingungen keine konstante Geschwindigkeit zulassen
qGeschwindigkeitskonstanthalter
CANCEL-Taste
OFF-TasteON-TasteRES-Schalter
Geschwindigkeitskonstanthalter
Schalter SET+ bzw. SET-
Beim Fahren
Geschwindigkeitskonstanthalter
4-133ínur bestimmte Modelle

qEin/Ausschalten
Drücken Sie zum Einschalten den ON-
Schalter.
Die Hauptkontrollleuchte des
Geschwindigkeitskonstanthalters(gelb)
leuchtet.
Siehe“Warn- und Anzeigeleuchten”auf
Seite 4-41.
Durch Drücken des OFF-Schalters wird
das System ausgeschaltet.
Die Hauptkontrollleuchte (gelb) des
Geschwindigkeitskonstanthalterserlischt.
WARNUNG
Schalten Sie den
Geschwindigkeitskonstanthalter
immer aus, wenn er nicht verwendet
wird:
Es ist gefährlich, den
Geschwindigkeitskonstanthalter in
betriebsbereitem Zustand zu halten,
wenn er nicht verwendet wird. Beim
unbeabsichtigten Betätigen der Taste
kann der
Geschwindigkeitskonstanthalter
eingeschaltet werden, und durch einen
Verlust der Fahrzeugkontrolle kann
ein Unfall verursacht werden.
qEinstellen einer
Fahrzeuggeschwindigkeit
1. Drücken Sie zum Einschalten des
Geschwindigkeitskonstanthaltersden ON-
Schalter.
Die Hauptkontrollleuchte des
Geschwindigkeitskonstanthalters(gelb)
leuchtet. Siehe“Warn- und
Anzeigeleuchten”auf Seite 4-41.
2. Beschleunigen Sie das Fahrzeug auf
die gewünschte Geschwindigkeit
(mindestens 25 km/h).
3. Stellen Sie den
Geschwindigkeitskonstanthalter durch
Drücken des Schalters SET
oder des
Schalters SET - beim Erreichen der
gewünschten Geschwindigkeit ein. Der
Geschwindigkeitskonstanthalter wird
beim Drücken des Schalters SET
bzw. des Schalters SET - eingestellt.
Lassen Sie gleichzeitig auch das
Gaspedal los. Die
Einstellkontrollleuchte des
Geschwindigkeitskonstanthalters(grün)
leuchtet.
4-134
Beim Fahren
Geschwindigkeitskonstanthalter

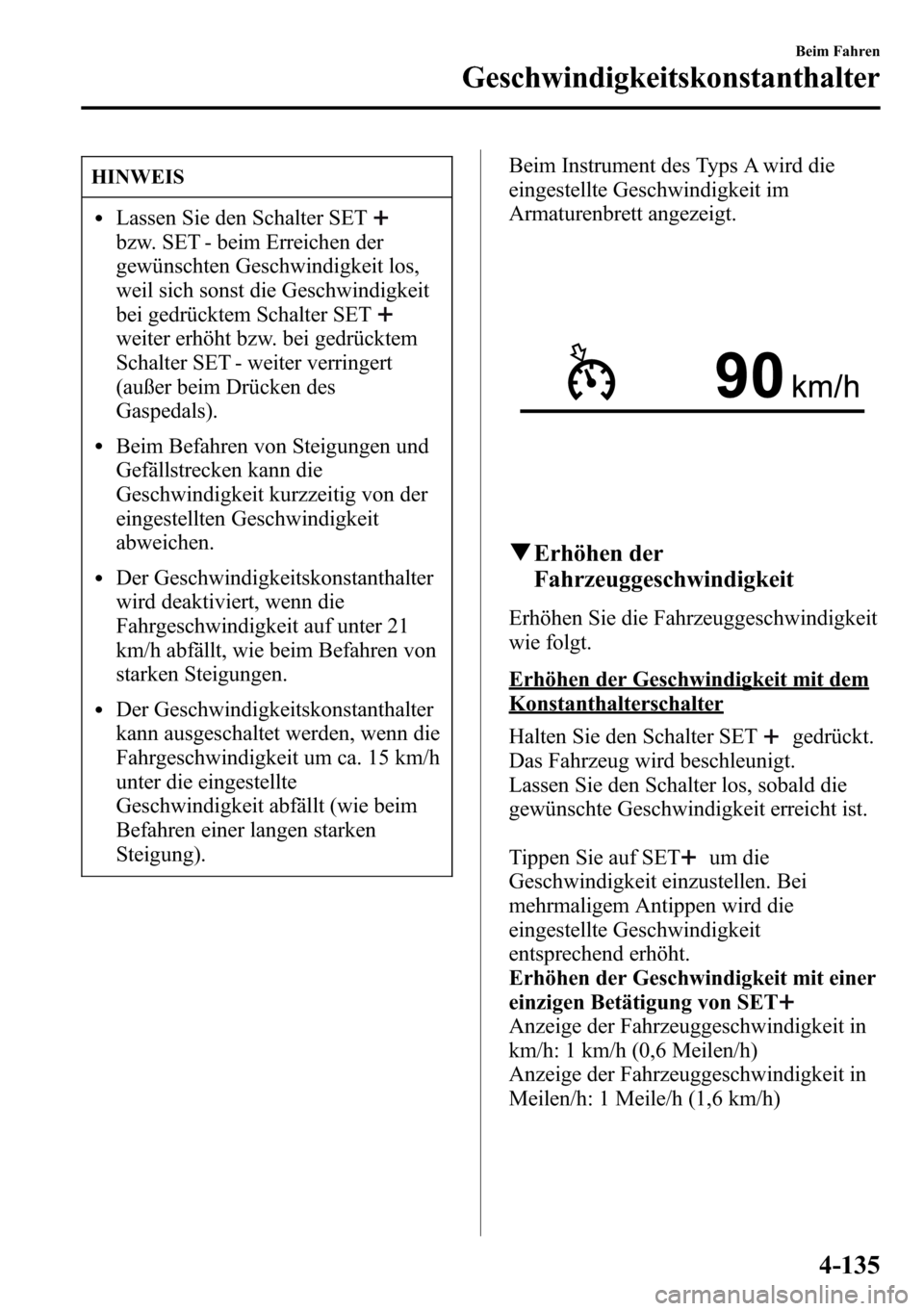

HINWEIS
lLassen Sie den Schalter SET
bzw. SET - beim Erreichen der
gewünschten Geschwindigkeit los,
weil sich sonst die Geschwindigkeit
bei gedrücktem Schalter SET
weiter erhöht bzw. bei gedrücktem
Schalter SET - weiter verringert
(außer beim Drücken des
Gaspedals).
lBeim Befahren von Steigungen und
Gefällstrecken kann die
Geschwindigkeit kurzzeitig von der
eingestellten Geschwindigkeit
abweichen.
lDer Geschwindigkeitskonstanthalter
wird deaktiviert, wenn die
Fahrgeschwindigkeit auf unter 21
km/h abfällt, wie beim Befahren von
starken Steigungen.
lDer Geschwindigkeitskonstanthalter
kann ausgeschaltet werden, wenn die
Fahrgeschwindigkeit um ca. 15 km/h
unter die eingestellte
Geschwindigkeit abfällt (wie beim
Befahren einer langen starken
Steigung).Beim Instrument des Typs A wird die
eingestellte Geschwindigkeit im
Armaturenbrett angezeigt.
qErhöhen der
Fahrzeuggeschwindigkeit
Erhöhen Sie die Fahrzeuggeschwindigkeit
wie folgt.
Erhöhen der Geschwindigkeit mit dem
Konstanthalterschalter
Halten Sie den Schalter SET
gedrückt.
Das Fahrzeug wird beschleunigt.
Lassen Sie den Schalter los, sobald die
gewünschte Geschwindigkeit erreicht ist.
Tippen Sie auf SET
um die
Geschwindigkeit einzustellen. Bei
mehrmaligem Antippen wird die
eingestellte Geschwindigkeit
entsprechend erhöht.
Erhöhen der Geschwindigkeit mit einer
einzigen Betätigung von SET
Anzeige der Fahrzeuggeschwindigkeit in
km/h: 1 km/h (0,6 Meilen/h)
Anzeige der Fahrzeuggeschwindigkeit in
Meilen/h: 1 Meile/h (1,6 km/h)
Beim Fahren
Geschwindigkeitskonstanthalter
4-135

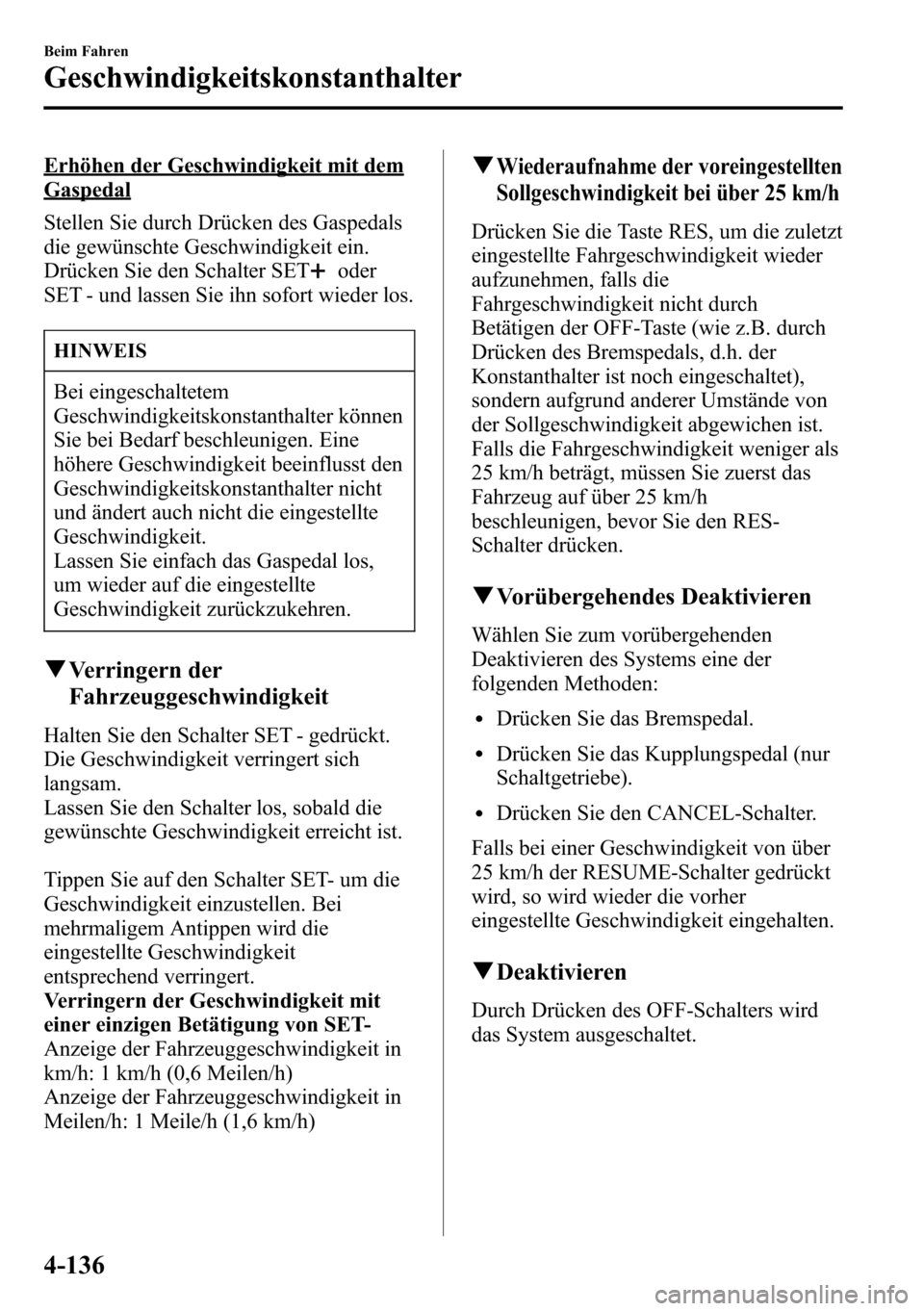

Erhöhen der Geschwindigkeit mit dem
Gaspedal
Stellen Sie durch Drücken des Gaspedals
die gewünschte Geschwindigkeit ein.
Drücken Sie den Schalter SET
oder
SET - und lassen Sie ihn sofort wieder los.
HINWEIS
Bei eingeschaltetem
Geschwindigkeitskonstanthalter können
Sie bei Bedarf beschleunigen. Eine
höhere Geschwindigkeit beeinflusst den
Geschwindigkeitskonstanthalter nicht
und ändert auch nicht die eingestellte
Geschwindigkeit.
Lassen Sie einfach das Gaspedal los,
um wieder auf die eingestellte
Geschwindigkeit zurückzukehren.
qVerringern der
Fahrzeuggeschwindigkeit
Halten Sie den Schalter SET - gedrückt.
Die Geschwindigkeit verringert sich
langsam.
Lassen Sie den Schalter los, sobald die
gewünschte Geschwindigkeit erreicht ist.
Tippen Sie auf den Schalter SET- um die
Geschwindigkeit einzustellen. Bei
mehrmaligem Antippen wird die
eingestellte Geschwindigkeit
entsprechend verringert.
Verringern der Geschwindigkeit mit
einer einzigen Betätigung von SET-
Anzeige der Fahrzeuggeschwindigkeit in
km/h: 1 km/h (0,6 Meilen/h)
Anzeige der Fahrzeuggeschwindigkeit in
Meilen/h: 1 Meile/h (1,6 km/h)
qWiederaufnahme der voreingestellten
Sollgeschwindigkeit bei über 25 km/h
Drücken Sie die Taste RES, um die zuletzt
eingestellte Fahrgeschwindigkeit wieder
aufzunehmen, falls die
Fahrgeschwindigkeit nicht durch
Betätigen der OFF-Taste (wie z.B. durch
Drücken des Bremspedals, d.h. der
Konstanthalter ist noch eingeschaltet),
sondern aufgrund anderer Umstände von
der Sollgeschwindigkeit abgewichen ist.
Falls die Fahrgeschwindigkeit weniger als
25 km/h beträgt, müssen Sie zuerst das
Fahrzeug auf über 25 km/h
beschleunigen, bevor Sie den RES-
Schalter drücken.
qVorübergehendes Deaktivieren
Wählen Sie zum vorübergehenden
Deaktivieren des Systems eine der
folgenden Methoden:
lDrücken Sie das Bremspedal.
lDrücken Sie das Kupplungspedal (nur
Schaltgetriebe).
lDrücken Sie den CANCEL-Schalter.
Falls bei einer Geschwindigkeit von über
25 km/h der RESUME-Schalter gedrückt
wird, so wird wieder die vorher
eingestellte Geschwindigkeit eingehalten.
qDeaktivieren
Durch Drücken des OFF-Schalters wird
das System ausgeschaltet.
4-136
Beim Fahren
Geschwindigkeitskonstanthalter

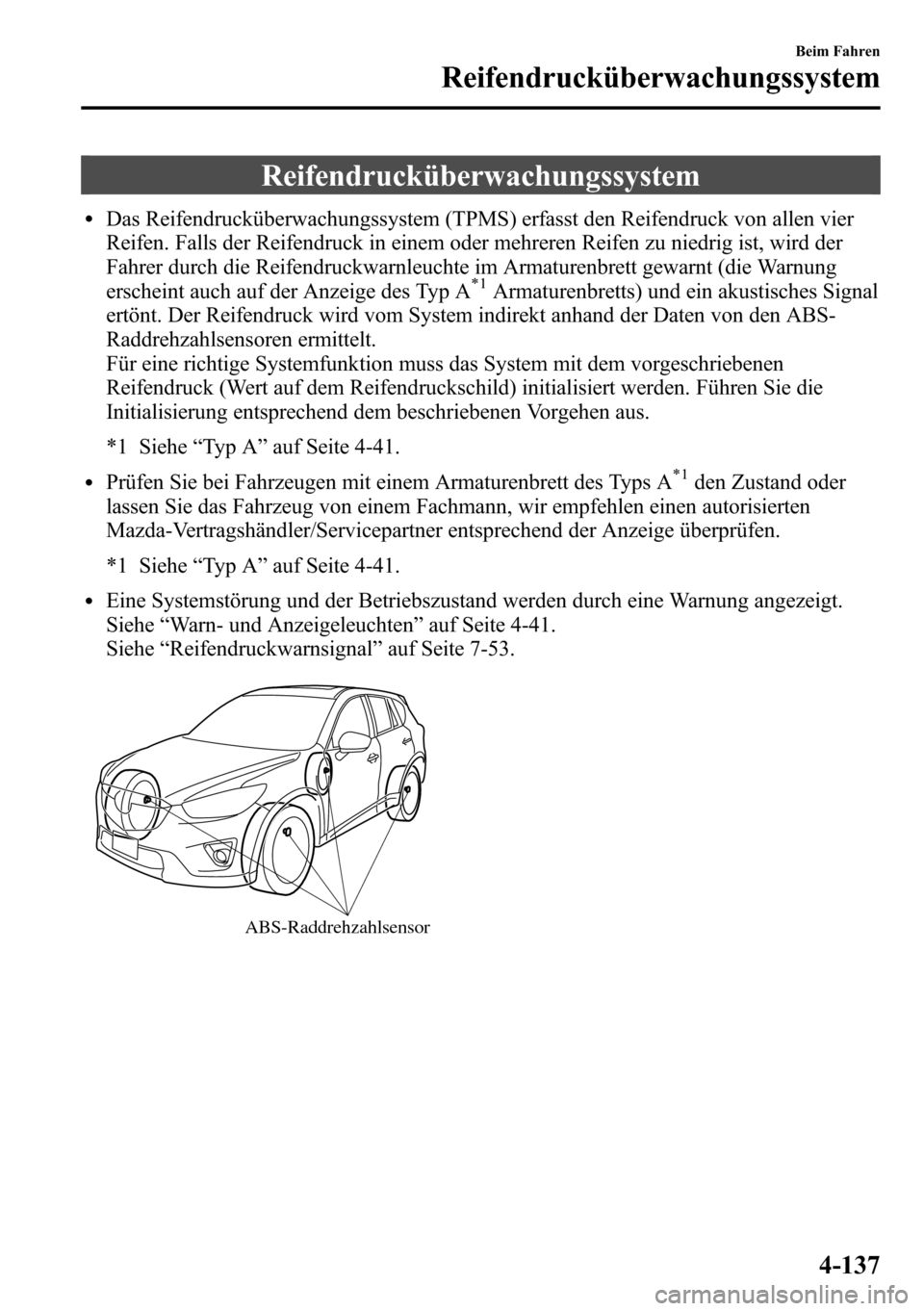

Reifendrucküberwachungssystem
lDas Reifendrucküberwachungssystem (TPMS) erfasst den Reifendruck von allen vier
Reifen. Falls der Reifendruck in einem oder mehreren Reifen zu niedrig ist, wird der
Fahrer durch die Reifendruckwarnleuchte im Armaturenbrett gewarnt (die Warnung
erscheint auch auf der Anzeige des Typ A
*1Armaturenbretts) und ein akustisches Signal
ertönt. Der Reifendruck wird vom System indirekt anhand der Daten von den ABS-
Raddrehzahlsensoren ermittelt.
Für eine richtige Systemfunktion muss das System mit dem vorgeschriebenen
Reifendruck (Wert auf dem Reifendruckschild) initialisiert werden. Führen Sie die
Initialisierung entsprechend dem beschriebenen Vorgehen aus.
*1 Siehe“Ty p A”auf Seite 4-41.
lPrüfen Sie bei Fahrzeugen mit einem Armaturenbrett des Typs A*1den Zustand oder
lassen Sie das Fahrzeug von einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner entsprechend der Anzeige überprüfen.
*1 Siehe“Ty p A”auf Seite 4-41.
lEine Systemstörung und der Betriebszustand werden durch eine Warnung angezeigt.
Siehe“Warn- und Anzeigeleuchten”auf Seite 4-41.
Siehe“Reifendruckwarnsignal”auf Seite 7-53.
ABS-Raddrehzahlsensor
Beim Fahren
Reifendrucküberwachungssystem
4-137

VORSICHT
Die einzelnen Reifen, einschließlich Reserverad (falls vorhanden) müssen monatlich bei
kalten Reifen kontrolliert und auf den vom Fahrzeughersteller vorgeschriebenen Druck,
der in den Fahrzeugunterlagen oder auf dem Reifendruckschild angegeben ist, eingestellt
werden. (Falls das Fahrzeug mit Reifen anderer Dimensionen als in den Unterlagen oder
auf dem Reifendruckschild angegeben ausgerüstet ist, müssen Sie den richtigen
Reifendruck für diese Reifen ermitteln.)
Zur erhöhten Sicherheit ist das Fahrzeug mit einem Reifendrucküberwachungssystem
(TPMS) ausgerüstet, ein zu tiefer Druck eines oder mehrerer Reifen wird durch eine
aufleuchtende Warnleuchte angezeigt. Falls die Warnleuchte für zu niedrigen
Reifendruck aufleuchtet, müssen Sie so rasch wie möglich anhalten und die Reifen
kontrollieren und auf den richtigen Reifendruck einstellen. Beim Fahren mit zu
niedrigem Reifendruck können sich die Reifen überhitzen, was zu einem Reifendefekt
führen kann. Bei einem zu niedrigen Reifendruck erhöht sich der
Kraftstoffverbrauch,
vermindert sich die Reifenlebensdauer und außerdem wird die Fahrzeughandhabung und
das Bremsvermögen beeinträchtigt.
Beachten Sie, dass sich mit einem Reifendrucküberwachungssystem (TPMS) eine
richtige Reifenwartung nicht erübrigt. Es gehört zur Verantwortung des Fahrers den
richtigen Reifendruck einzustellen, selbst wenn ein zu niedriger Reifendruck die
Warnleuchte für einen zu niedrigen Reifendruck nicht auszulösen vermag.
Das Fahrzeug ist ebenfalls mit einer Reifendruckkontrollleuchte (TPMS) ausgerüstet, mit
welcher eine Systemstörung angezeigt wird.
Die Reifendruckkontrollleuchte (TPMS) ist mit der Warnleuchte für zu niedrigen
Reifendruck kombiniert. Beim Auftreten einer Störung blinkt die Leuchte für ungefähr
eine Minute und leuchtet danach kontinuierlich. Diese Anzeige erscheint bei jedem
Fahrzeugstart, solange bis die Störung behoben ist. Bei leuchtender Kontrollleuchte kann
ein zu niedriger Reifendruck vom System nicht richtig erfasst werden. Störungen können
verschiedene Ursachen haben, wie die Installation von anderen Reifen oder Rädern für
die eine richtige Funktion des Systems nicht gewährleistet ist. Nach jedem Reifen- oder
Radwechsel muss die Reifendruckkontrollleuchte (TPMS) kontrolliert werden, um
sicherzustellen, dass das Reifendrucküberwachungssystem (TPMS) mit dem
Austauschreifen bzw. Austauschrad richtig funktioniert.
Zur Vermeidung von Fehlanzeigen werden die Daten vor einer Anzeige einer Störung für
kurze Zeit gelesen. Deshalb wird ein rascher Druckabfall oder ein Platzen eines Reifens
nicht unmittelbar angezeigt.
4-138
Beim Fahren
Reifendrucküberwachungssystem

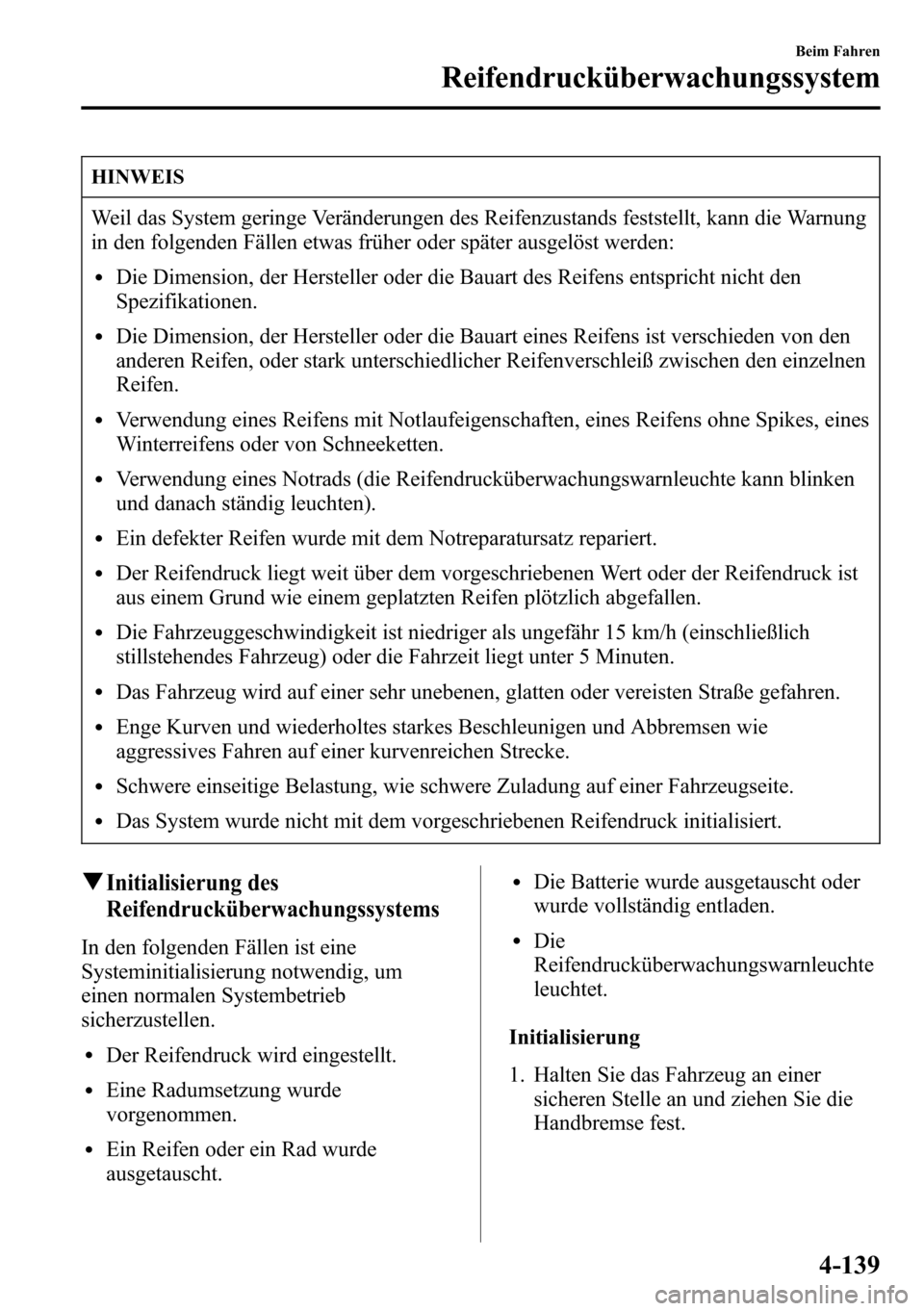

HINWEIS
Weil das System geringe Veränderungen des Reifenzustands feststellt, kann die Warnung
in den folgenden Fällen etwas früher oder später ausgelöst werden:
lDie Dimension, der Hersteller oder die Bauart des Reifens entspricht nicht den
Spezifikationen.
lDie Dimension, der Hersteller oder die Bauart eines Reifens ist verschieden von den
anderen Reifen, oder stark unterschiedlicher Reifenverschleiß zwischen den einzelnen
Reifen.
lVerwendung eines Reifens mit Notlaufeigenschaften, eines Reifens ohne Spikes, eines
Winterreifens oder von Schneeketten.
lVerwendung eines Notrads (die Reifendrucküberwachungswarnleuchte kann blinken
und danach ständig leuchten).
lEin defekter Reifen wurde mit dem Notreparatursatz repariert.
lDer Reifendruck liegt weit über dem vorgeschriebenen Wert oder der Reifendruck ist
aus einem Grund wie einem geplatzten Reifen plötzlich abgefallen.
lDie Fahrzeuggeschwindigkeit ist niedriger als ungefähr 15 km/h (einschließlich
stillstehendes Fahrzeug) oder die Fahrzeit liegt unter 5 Minuten.
lDas Fahrzeug wird auf einer sehr unebenen, glatten oder vereisten Straße gefahren.
lEnge Kurven und wiederholtes starkes Beschleunigen und Abbremsen wie
aggressives Fahren auf einer kurvenreichen Strecke.
lSchwere einseitige Belastung, wie schwere Zuladung auf einer Fahrzeugseite.
lDas System wurde nicht mit dem vorgeschriebenen Reifendruck initialisiert.
qInitialisierung des
Reifendrucküberwachungssystems
In den folgenden Fällen ist eine
Systeminitialisierung notwendig, um
einen normalen Systembetrieb
sicherzustellen.
lDer Reifendruck wird eingestellt.
lEine Radumsetzung wurde
vorgenommen.
lEin Reifen oder ein Rad wurde
ausgetauscht.
lDie Batterie wurde ausgetauscht oder
wurde vollständig entladen.
lDie
Reifendrucküberwachungswarnleuchte
leuchtet.
Initialisierung
1. Halten Sie das Fahrzeug an einer
sicheren Stelle an und ziehen Sie die
Handbremse fest.
Beim Fahren
Reifendrucküberwachungssystem
4-139

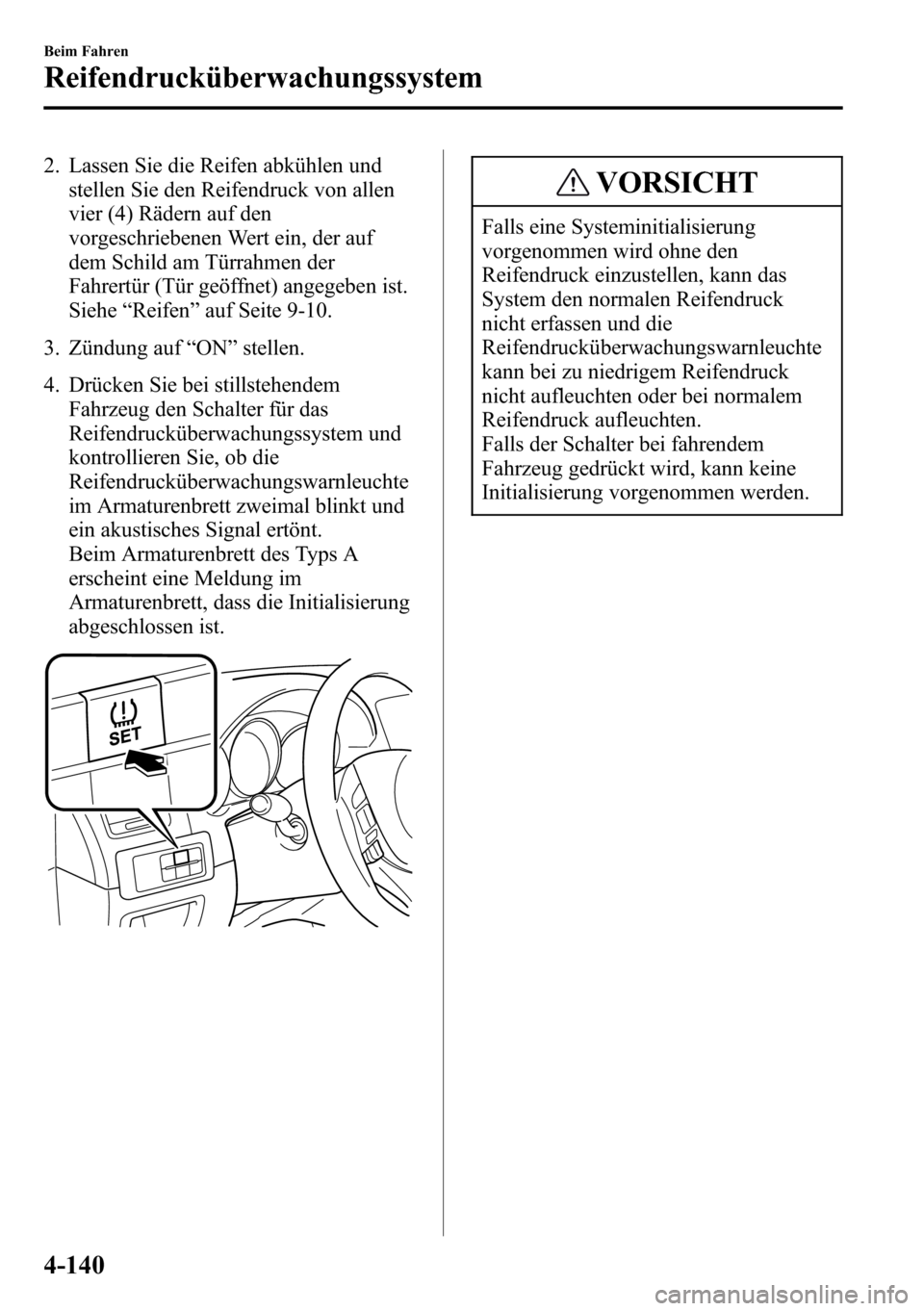

2. Lassen Sie die Reifen abkühlen und
stellen Sie den Reifendruck von allen
vier (4) Rädern auf den
vorgeschriebenen Wert ein, der auf
dem Schild am Türrahmen der
Fahrertür (Tür geöffnet) angegeben ist.
Siehe“Reifen”auf Seite 9-10.
3. Zündung auf“ON”stellen.
4. Drücken Sie bei stillstehendem
Fahrzeug den Schalter für das
Reifendrucküberwachungssystem und
kontrollieren Sie, ob die
Reifendrucküberwachungswarnleuchte
im Armaturenbrett zweimal blinkt und
ein akustisches Signal ertönt.
Beim Armaturenbrett des Typs A
erscheint eine Meldung im
Armaturenbrett, dass die Initialisierung
abgeschlossen ist.VORSICHT
Falls eine Systeminitialisierung
vorgenommen wird ohne den
Reifendruck einzustellen, kann das
System den normalen Reifendruck
nicht erfassen und die
Reifendrucküberwachungswarnleuchte
kann bei zu niedrigem Reifendruck
nicht aufleuchten oder bei normalem
Reifendruck aufleuchten.
Falls der Schalter bei fahrendem
Fahrzeug gedrückt wird, kann keine
Initialisierung vorgenommen werden.
4-140
Beim Fahren
Reifendrucküberwachungssystem
