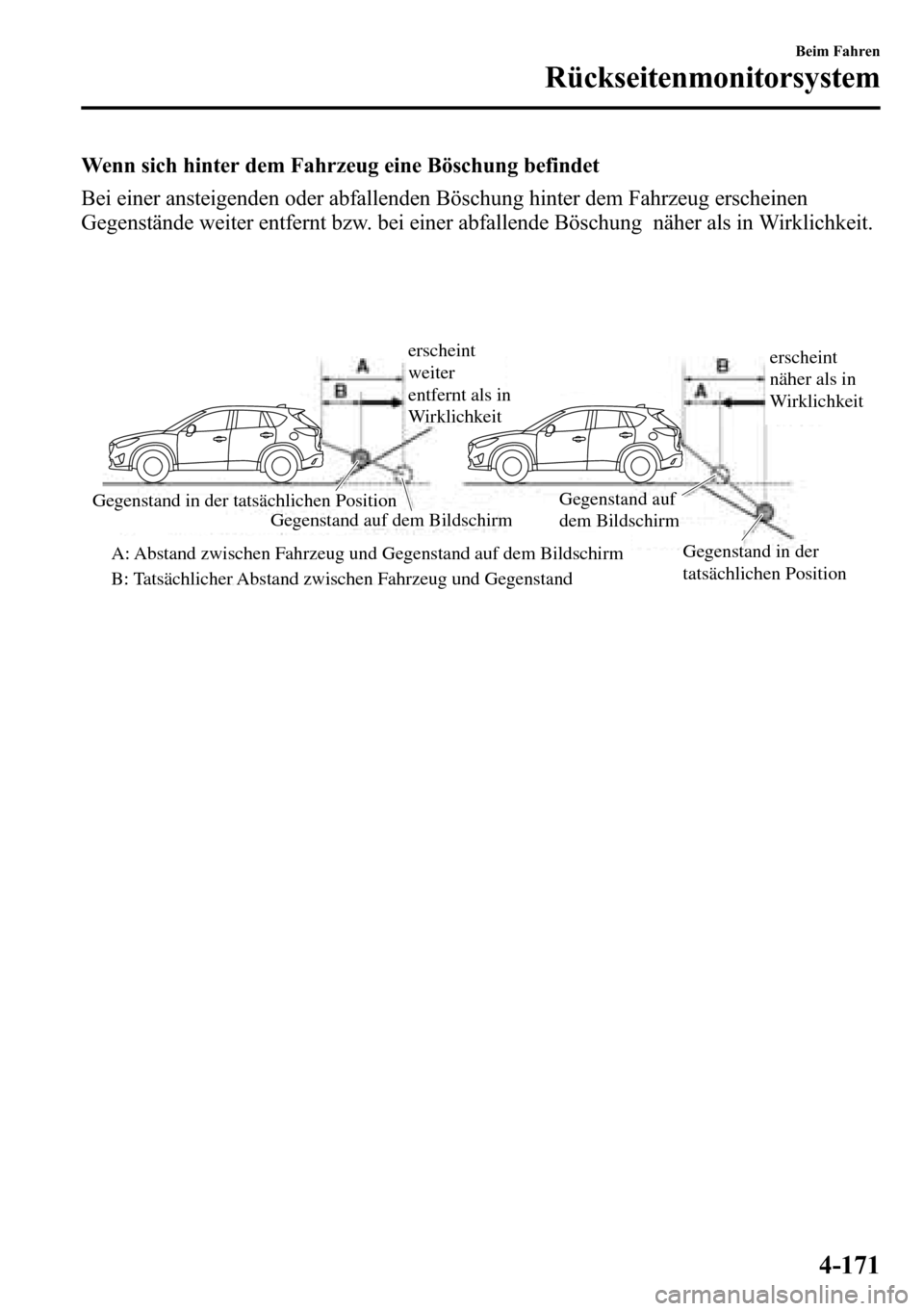

Wenn sich hinter dem Fahrzeug eine Böschung befindet
Bei einer ansteigenden oder abfallenden Böschung hinter dem Fahrzeug erscheinen
Gegenstände weiter entfernt bzw. bei einer abfallende Böschung näher als in Wirklichkeit.
erscheint
weiter
entfernt als in
Wirklichkeiterscheint
näher als in
Wirklichkeit
Gegenstand in der
tatsächlichen Position Gegenstand in der tatsächlichen Position
Gegenstand auf dem Bildschirm
A: Abstand zwischen Fahrzeug und Gegenstand auf dem Bildschirm
B: Tatsächlicher Abstand zwischen Fahrzeug und GegenstandGegenstand auf
dem Bildschirm
Beim Fahren
Rückseitenmonitorsystem
4-171

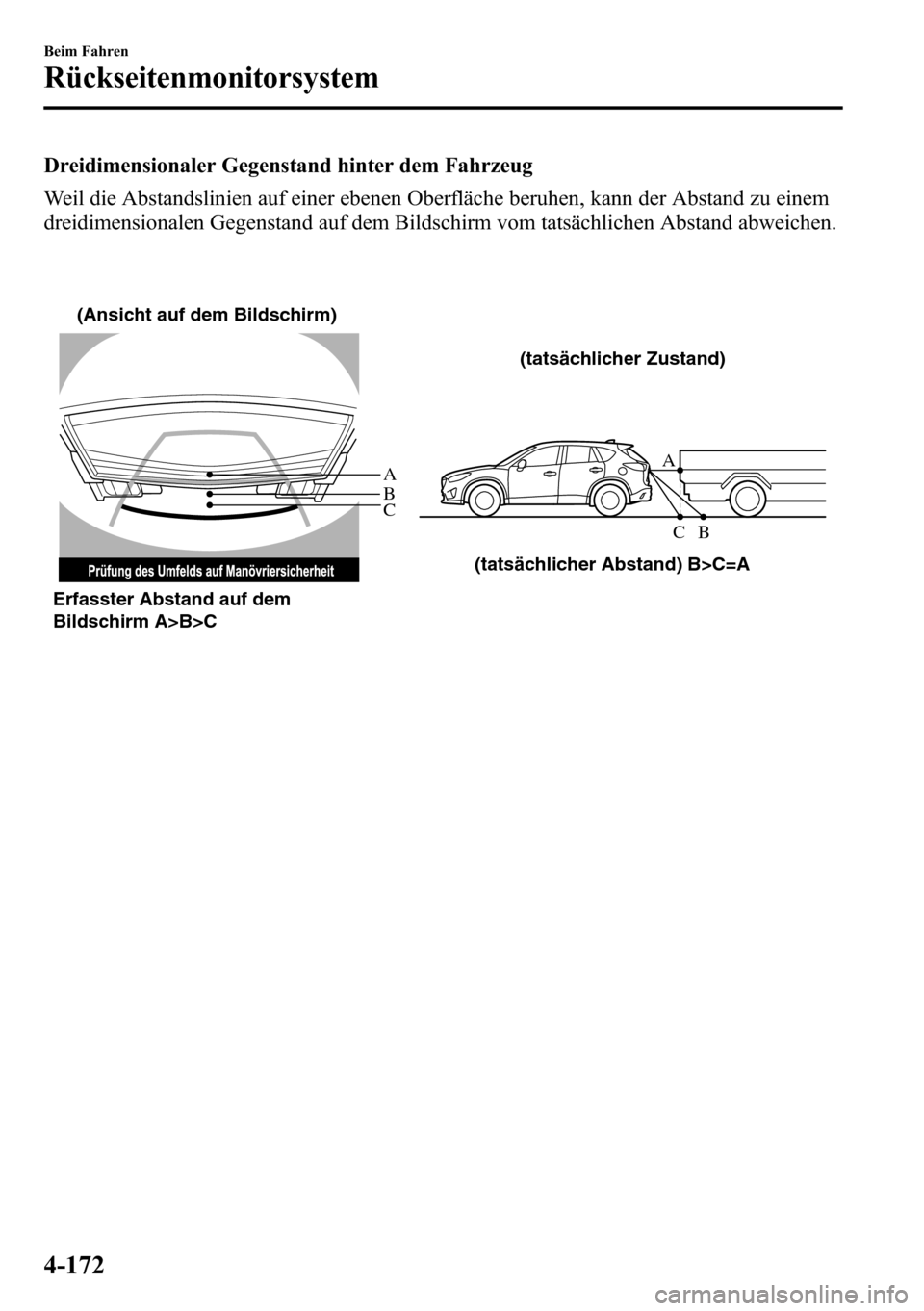

Dreidimensionaler Gegenstand hinter dem Fahrzeug
Weil die Abstandslinien auf einer ebenen Oberfläche beruhen, kann der Abstand zu einem
dreidimensionalen Gegenstand auf dem Bildschirm vom tatsächlichen Abstand abweichen.
A
A
C B
CB
(tatsächlicher Abstand) B>C=A
Erfasster Abstand auf dem
Bildschirm A>B>C(Ansicht auf dem Bildschirm)
(tatsächlicher Zustand)
4-172
Beim Fahren
Rückseitenmonitorsystem

(Ausführung mit Anzeige des voraussichtlichen Fahrzeugwegs)
Rückwärtsfahren nahe bei einem dreidimensionalen Gegenstand
Bei einem Überhang kann das Fahrzeug den Gegenstand berühren, obwohl die Linie für
den voraussichtlichen Weg den Gegenstand im Bildschirm nicht berührt. Die auf dem
Bildschirm gezeigte Position des Gegenstandes weicht von der tatsächlichen Position ab,
weil für die Linien für den voraussichtlichen Weg auf dem Bildschirm angenommen wird,
dass es sich um eine ebene Straßenfläche handelt. Kontrollieren Sie bei einem Überhang
die Umgebung mit Ihren eigenen Augen.
Bitte uberwachen Sie die Fahrzeug-Umgebung
(Ansicht auf dem Bildschirm) (tatsächliche Ansicht)
qEinstellen der Bildqualität
WARNUNG
Stellen Sie die Bildqualität des Rückseitenmonitors nur bei stillstehendem Fahrzeug
ein:
Die Bildqualität des Rückseitenmonitors darf nicht während der Fahrt eingestellt
werden. Es ist gefährlich, während der Fahrt die Bildqualität des Rückseitenmonitors,
wie die Helligkeit, den Kontrast, die Farbe und den Farbton einzustellen, weil durch
eine Ablenkung ein Unfall verursacht werden kann.
Beim Fahren
Rückseitenmonitorsystem
4-173

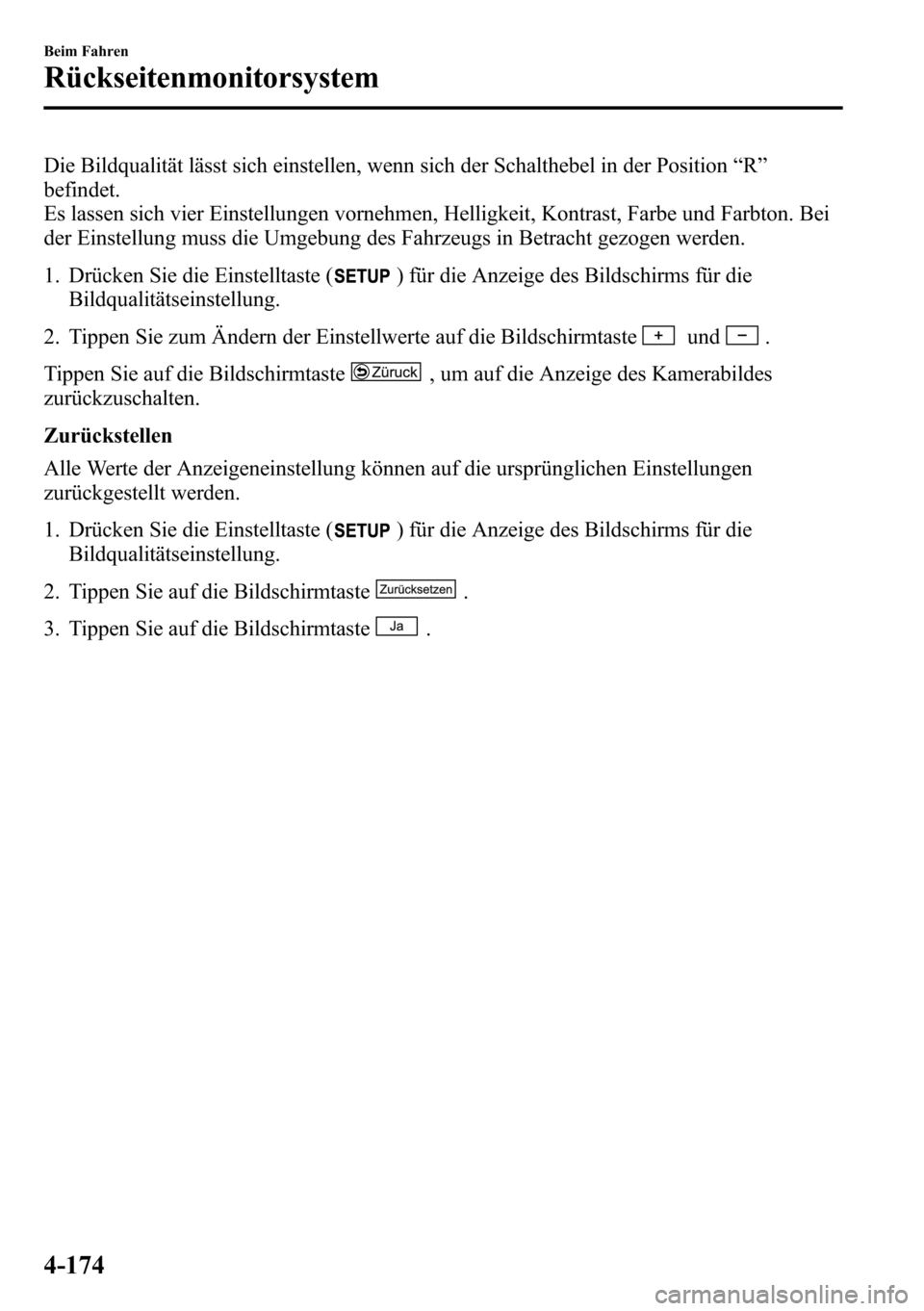

Die Bildqualität lässt sich einstellen, wenn sich der Schalthebel in der Position“R”
befindet.
Es lassen sich vier Einstellungen vornehmen, Helligkeit, Kontrast, Farbe und Farbton. Bei
der Einstellung muss die Umgebung des Fahrzeugs in Betracht gezogen werden.
1. Drücken Sie die Einstelltaste (
) für die Anzeige des Bildschirms für die
Bildqualitätseinstellung.
2. Tippen Sie zum Ändern der Einstellwerte auf die Bildschirmtaste
und.
Tippen Sie auf die Bildschirmtaste
, um auf die Anzeige des Kamerabildes
zurückzuschalten.
Zurückstellen
Alle Werte der Anzeigeneinstellung können auf die ursprünglichen Einstellungen
zurückgestellt werden.
1. Drücken Sie die Einstelltaste (
) für die Anzeige des Bildschirms für die
Bildqualitätseinstellung.
2. Tippen Sie auf die Bildschirmtaste
.
3. Tippen Sie auf die Bildschirmtaste
.
4-174
Beim Fahren
Rückseitenmonitorsystem

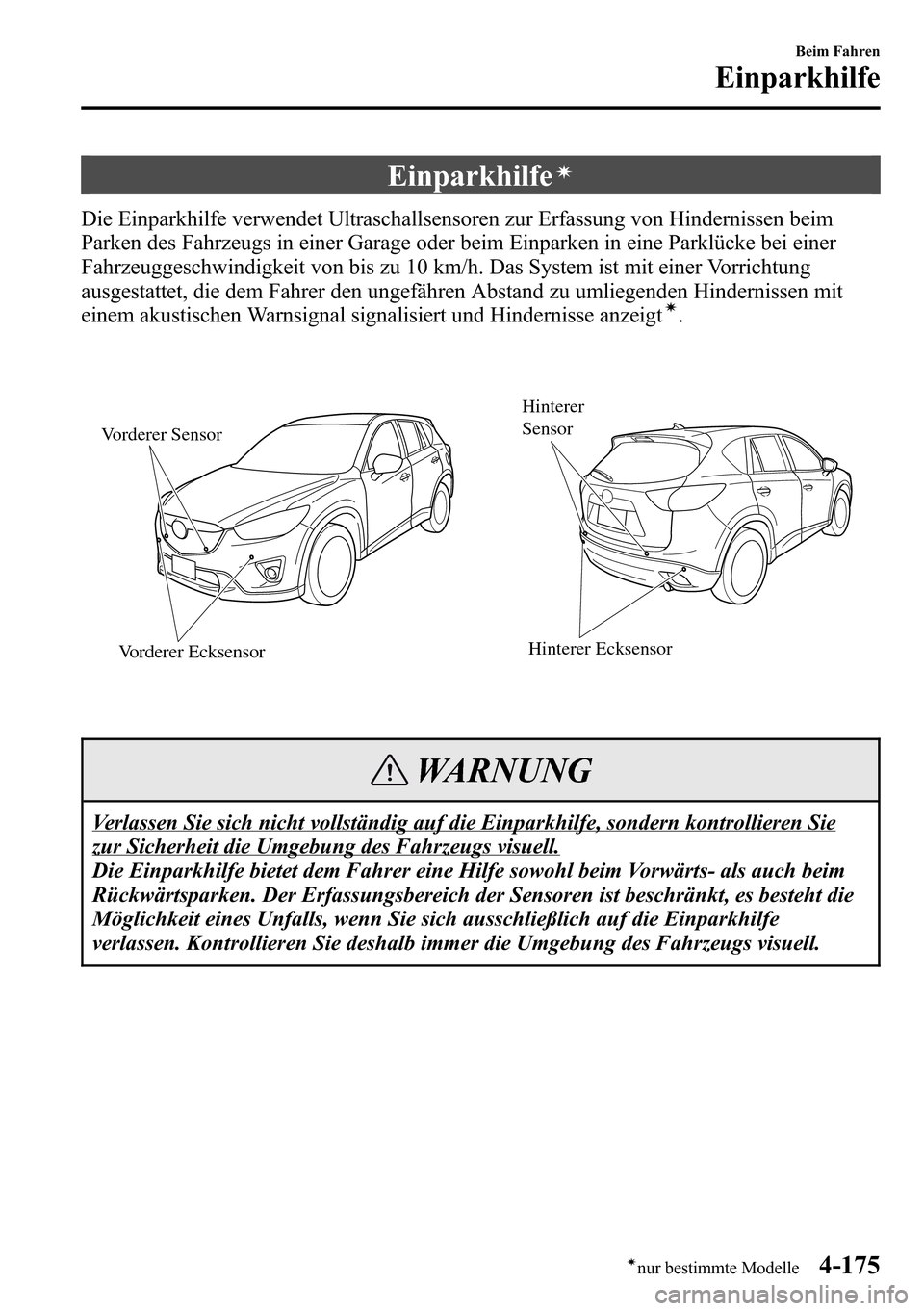

Einparkhilfeí
Die Einparkhilfe verwendet Ultraschallsensoren zur Erfassung von Hindernissen beim
Parken des Fahrzeugs in einer Garage oder beim Einparken in eine Parklücke bei einer
Fahrzeuggeschwindigkeit von bis zu 10 km/h. Das System ist mit einer Vorrichtung
ausgestattet, die dem Fahrer den ungefähren Abstand zu umliegenden Hindernissen mit
einem akustischen Warnsignal signalisiert und Hindernisse anzeigt
í.
Vorderer Sensor
Vorderer EcksensorHinterer
Sensor
Hinterer Ecksensor
WARNUNG
Verlassen Sie sich nicht vollständig auf die Einparkhilfe, sondern kontrollieren Sie
zur Sicherheit die Umgebung des Fahrzeugs visuell.
Die Einparkhilfe bietet dem Fahrer eine Hilfe sowohl beim Vorwärts- als auch beim
Rückwärtsparken. Der Erfassungsbereich der Sensoren ist beschränkt, es besteht die
Möglichkeit eines Unfalls, wenn Sie sich ausschließlich auf die Einparkhilfe
verlassen. Kontrollieren Sie deshalb immer die Umgebung des Fahrzeugs visuell.
Beim Fahren
Einparkhilfe
4-175ínur bestimmte Modelle

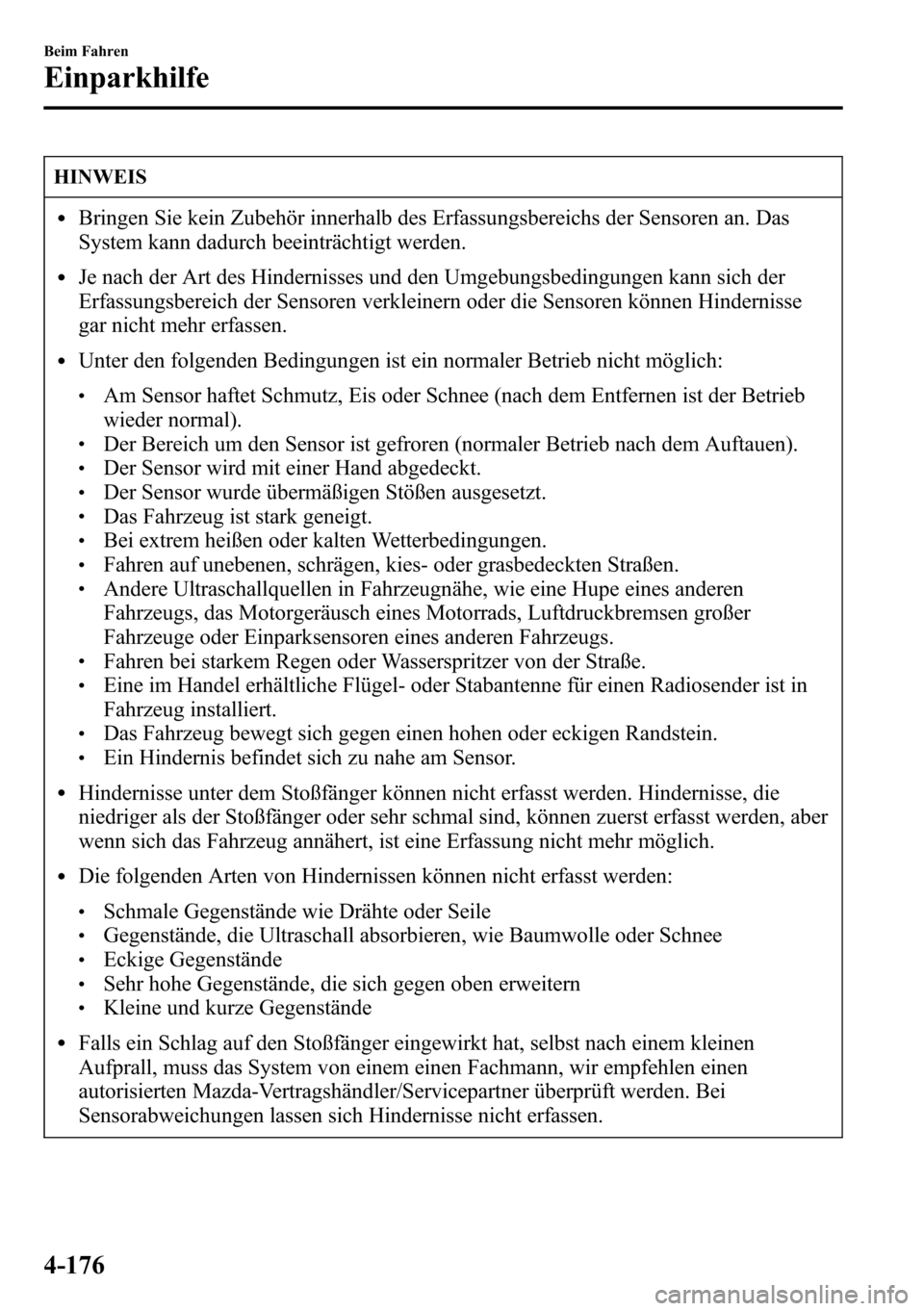

HINWEIS
lBringen Sie kein Zubehör innerhalb des Erfassungsbereichs der Sensoren an. Das
System kann dadurch beeinträchtigt werden.
lJe nach der Art des Hindernisses und den Umgebungsbedingungen kann sich der
Erfassungsbereich der Sensoren verkleinern oder die Sensoren können Hindernisse
gar nicht mehr erfassen.
lUnter den folgenden Bedingungen ist ein normaler Betrieb nicht möglich:
lAm Sensor haftet Schmutz, Eis oder Schnee (nach dem Entfernen ist der Betrieb
wieder normal).
lDer Bereich um den Sensor ist gefroren (normaler Betrieb nach dem Auftauen).lDer Sensor wird mit einer Hand abgedeckt.lDer Sensor wurde übermäßigen Stößen ausgesetzt.lDas Fahrzeug ist stark geneigt.lBei extrem heißen oder kalten Wetterbedingungen.lFahren auf unebenen, schrägen, kies- oder grasbedeckten Straßen.lAndere Ultraschallquellen in Fahrzeugnähe, wie eine Hupe eines anderen
Fahrzeugs, das Motorgeräusch eines Motorrads, Luftdruckbremsen großer
Fahrzeuge oder Einparksensoren eines anderen Fahrzeugs.
lFahren bei starkem Regen oder Wasserspritzer von der Straße.lEine im Handel erhältliche Flügel- oder Stabantenne für einen Radiosender ist in
Fahrzeug installiert.
lDas Fahrzeug bewegt sich gegen einen hohen oder eckigen Randstein.lEin Hindernis befindet sich zu nahe am Sensor.
lHindernisse unter dem Stoßfänger können nicht erfasst werden. Hindernisse, die
niedriger als der Stoßfänger oder sehr schmal sind, können zuerst erfasst werden, aber
wenn sich das Fahrzeug annähert, ist eine Erfassung nicht mehr möglich.
lDie folgenden Arten von Hindernissen können nicht erfasst werden:
lSchmale Gegenstände wie Drähte oder SeilelGegenstände, die Ultraschall absorbieren, wie Baumwolle oder SchneelEckige GegenständelSehr hohe Gegenstände, die sich gegen oben erweiternlKleine und kurze Gegenstände
lFalls ein Schlag auf den Stoßfänger eingewirkt hat, selbst nach einem kleinen
Aufprall, muss das System von einem einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner überprüft werden. Bei
Sensorabweichungen lassen sich Hindernisse nicht erfassen.
4-176
Beim Fahren
Einparkhilfe

HINWEIS
lEs kann eine Systemstörung vorliegen, falls kein akustisches Signal ertönt und beim
Einschalten der Einparkhilfeschalters die Kontrollleuchte nicht leuchtet. Wenden Sie
sich in diesem Fall an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
lEs kann eine Systemstörung vorliegen, wenn das akustische Signal zur Anzeige einer
Störung ertönt und die Kontrollleuchte blinkt. Wenden Sie sich in diesem Fall an
einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner.
lDas Signal kann bei extrem tiefen Temperaturen oder bei Anhaften von Schmutz, Eis
oder Schnee überhört werden. Säubern Sie den Sensorbereich.
lWenden Sie sich für die Installation einer Anhängerkupplung an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.

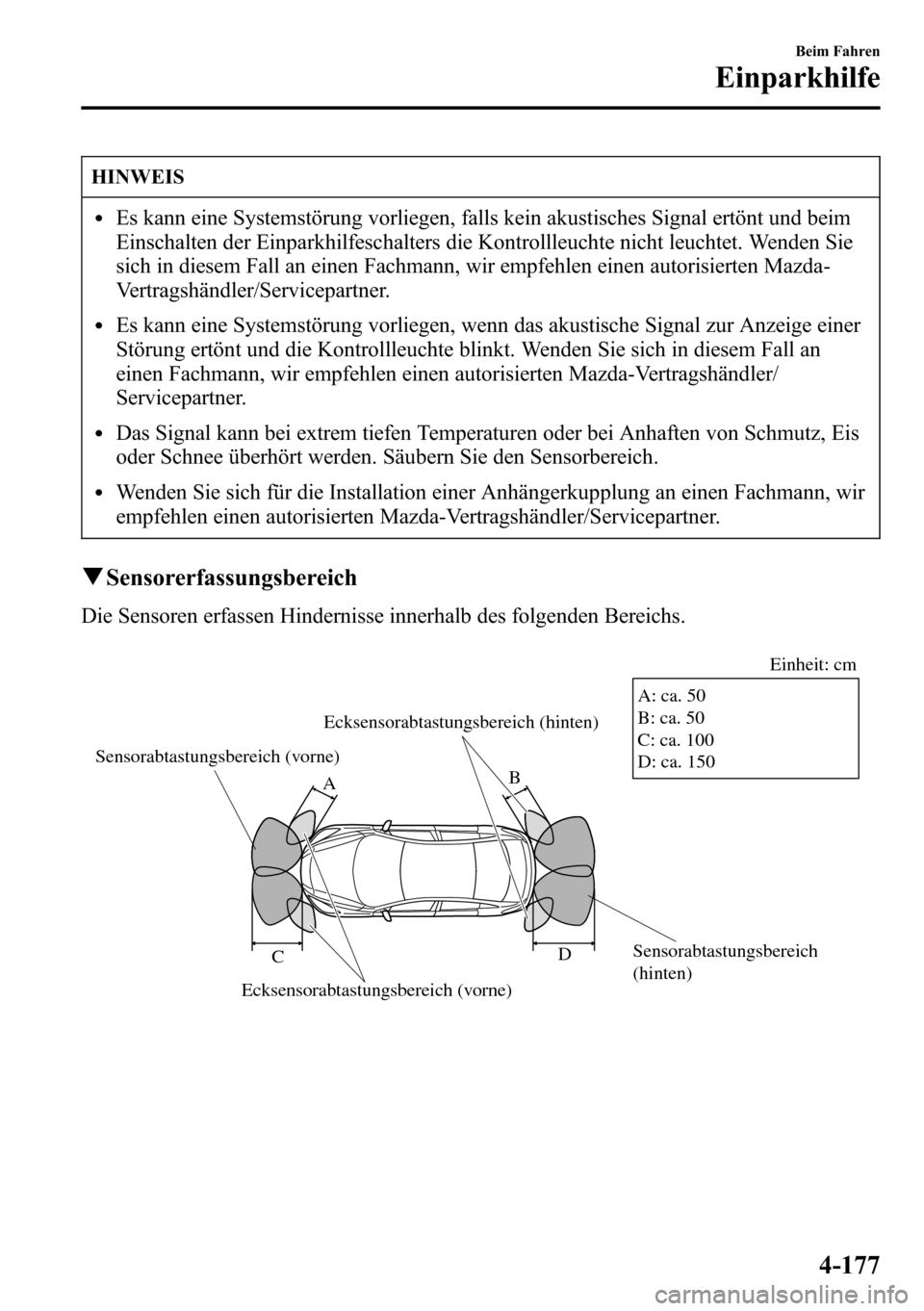

qSensorerfassungsbereich
Die Sensoren erfassen Hindernisse innerhalb des folgenden Bereichs.
Sensorabtastungsbereich (vorne)
Ecksensorabtastungsbereich (vorne)Sensorabtastungsbereich
(hinten) Ecksensorabtastungsbereich (hinten)BEinheit: cm
A
D
CA: ca. 50
B: ca. 50
C: ca. 100
D: ca. 150
Beim Fahren
Einparkhilfe
4-177

qBedienung der Einparkhilfe
Der Schalter lässt sich aktivieren, wenn sich die Zündung in der Position“ON”und der
Schalthebel sich in einer Position außer dem Rückwärtsgang (R) befindet und die
Fahrzeuggeschwindigkeit 10 km/h oder weniger beträgt.
Beim Drücken des Einparkhilfeschalters ertönt ein akustisches Warnsignal, das erfasste
Hindernis
íwird auf dem Audiobildschirm angezeigt und die Schalterkontrollleuchte
leuchtet.
Kontrollleuchte
HINWEIS
Falls das System ausgeschaltet ist, wird es nicht automatisch wiederhergestellt, selbst
wenn die Fahrzeuggeschwindigkeit auf 10 km/h oder weniger verringert wird.
Sensorabtastbedingung
Das System lässt sich verwenden, wenn die Zündung auf“ON”steht und der
Einparkhilfeschalter eingeschaltet ist.
Das System wird aktiviert, sobald der Schalthebel in die Rückwärtsgangposition (R)
gestellt wird.
Die Sensoren erfassen Hindernisse unter den folgenden Bedingungen:
Sensor Zustand
Vorderer SensorDer Schalthebel befindet sich in einer Position außer dem Rückwärtsgang (R); und die
Fahrzeuggeschwindigkeit beträgt 10 km/h oder weniger.
Vorderer Ecksensor Die Fahrzeuggeschwindigkeit beträgt 10 km/h oder weniger.
Hinterer Sensor Der Schalthebel befindet sich in der Rückwärtsgangposition (R).
Hinterer EcksensorDer Schalthebel befindet sich in der Rückwärtsgangposition (R) und die
Fahrzeuggeschwindigkeit beträgt weniger als 10 km/h.
Das System wird unter den folgenden Umständen ausgeschaltet:
lDer Einparkhilfeschalter wird bei aktiviertem Parksensor gedrückt.
lDie Fahrzeuggeschwindigkeit beträgt 10 km/h oder mehr.
4-178
Beim Fahren
ínur bestimmte Modelle
Einparkhilfe

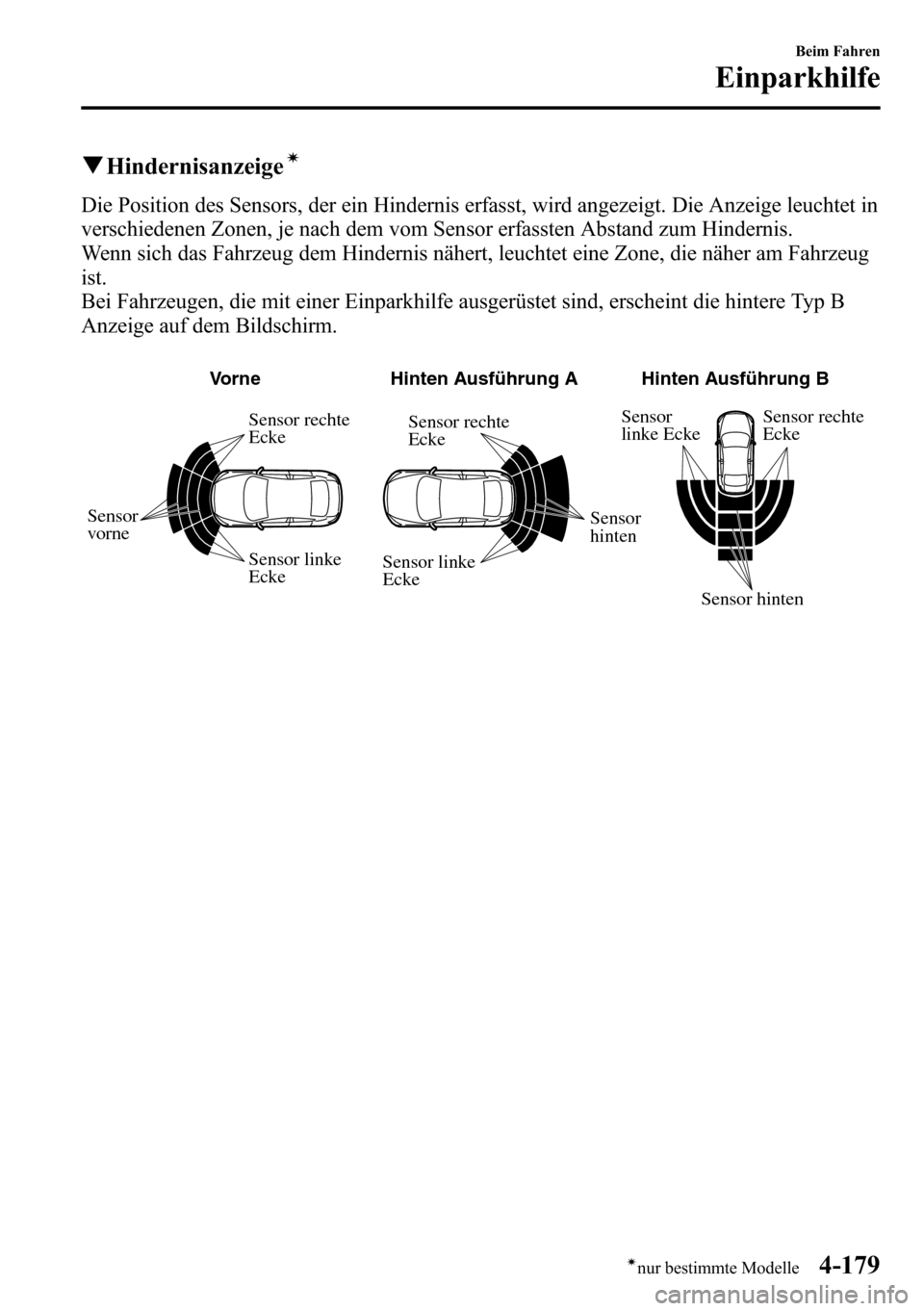

qHindernisanzeigeí
Die Position des Sensors, der ein Hindernis erfasst, wird angezeigt. Die Anzeige leuchtet in
verschiedenen Zonen, je nach dem vom Sensor erfassten Abstand zum Hindernis.
Wenn sich das Fahrzeug dem Hindernis nähert, leuchtet eine Zone, die näher am Fahrzeug
ist.
Bei Fahrzeugen, die mit einer Einparkhilfe ausgerüstet sind, erscheint die hintere Typ B
Anzeige auf dem Bildschirm.
Vorne Hinten Ausführung A Hinten Ausführung B
Sensor rechte
EckeSensor rechte
EckeSensor rechte
Ecke
Sensor linke
EckeSensor
linke Ecke
Sensor linke
Ecke Sensor
vorneSensor
hinten
Sensor hinten
Beim Fahren
Einparkhilfe
4-179ínur bestimmte Modelle

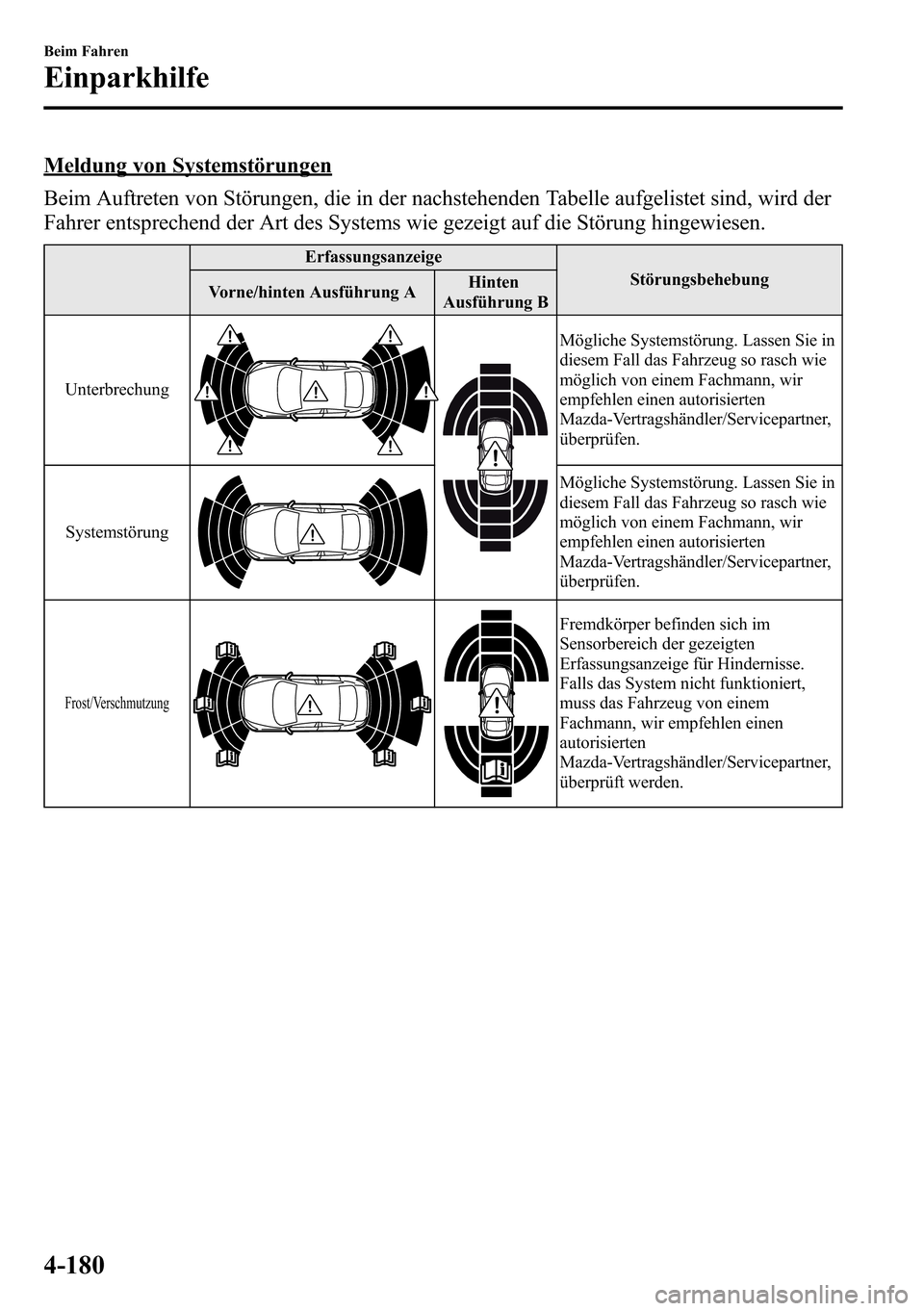

Meldung von Systemstörungen
Beim Auftreten von Störungen, die in der nachstehenden Tabelle aufgelistet sind, wird der
Fahrer entsprechend der Art des Systems wie gezeigt auf die Störung hingewiesen.
Erfassungsanzeige
Störungsbehebung
Vorne/hinten Ausführung AHinten
Ausführung B
Unterbrechung
Mögliche Systemstörung. Lassen Sie in
diesem Fall das Fahrzeug so rasch wie
möglich von einem Fachmann, wir
empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner,
überprüfen.
Systemstörung
Mögliche Systemstörung. Lassen Sie in
diesem Fall das Fahrzeug so rasch wie
möglich von einem Fachmann, wir
empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner,
überprüfen.
Frost/Verschmutzung
Fremdkörper befinden sich im
Sensorbereich der gezeigten
Erfassungsanzeige für Hindernisse.
Falls das System nicht funktioniert,
muss das Fahrzeug von einem
Fachmann, wir empfehlen einen
autorisierten
Mazda-Vertragshändler/Servicepartner,
überprüft werden.
4-180
Beim Fahren
Einparkhilfe
