MAZDA MODEL CX-5 2013 Betriebsanleitung (in German)

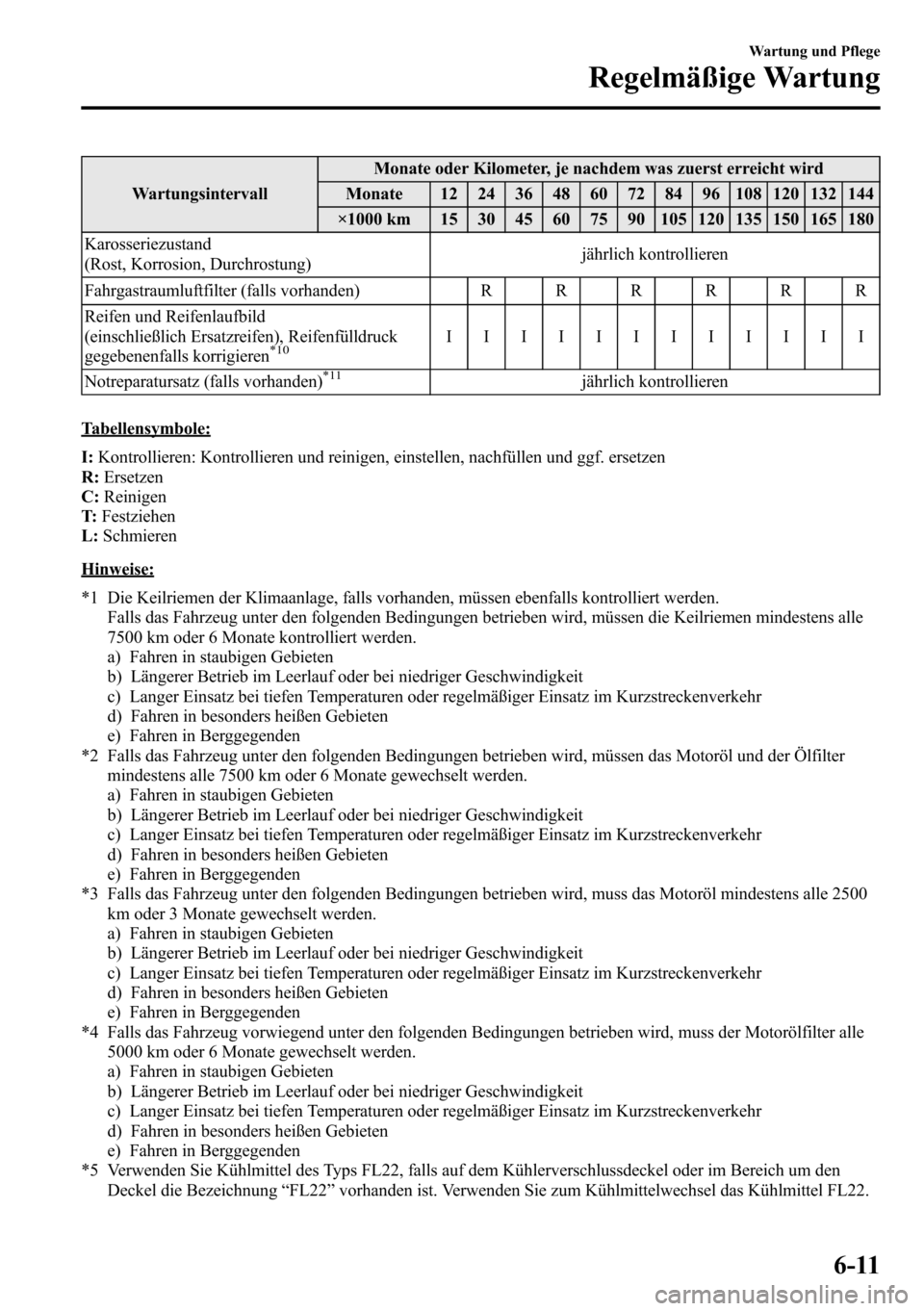

WartungsintervallMonate oder Kilometer, je nachdem was zuerst erreicht wird
Monate 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Karosseriezustand
(Rost, Korrosion, Durchrostung)jährlich kontrollieren
Fahrgastraumluftfilter (falls vorhanden)RRRRRR
Reifen und Reifenlaufbild
(einschließlich Ersatzreifen), Reifenfülldruck
gegebenenfalls korrigieren
*10IIIIIIIIIIII
Notreparatursatz (falls vorhanden)
*11jährlich kontrollieren
Tabellensymbole:
I:Kontrollieren: Kontrollieren und reinigen, einstellen, nachfüllen und ggf. ersetzen
R:Ersetzen
C:Reinigen
T:Festziehen
L:Schmieren
Hinweise:
*1 Die Keilriemen der Klimaanlage, falls vorhanden, müssen ebenfalls kontrolliert werden.
Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen die Keilriemen mindestens alle
7500 km oder 6 Monate kontrolliert werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*2 Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen das Motoröl und der Ölfilter
mindestens alle 7500 km oder 6 Monate gewechselt werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*3 Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, muss das Motoröl mindestens alle 2500
km oder 3 Monate gewechselt werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*4 Falls das Fahrzeug vorwiegend unter den folgenden Bedingungen betrieben wird, muss der Motorölfilter alle
5000 km oder 6 Monate gewechselt werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*5 Verwenden Sie Kühlmittel des Typs FL22, falls auf dem Kühlerverschlussdeckel oder im Bereich um den
Deckel die Bezeichnung“FL22”vorhanden ist. Verwenden Sie zum Kühlmittelwechsel das Kühlmittel FL22.
Wartung und Pflege
Regelmäßige Wartung
6-11

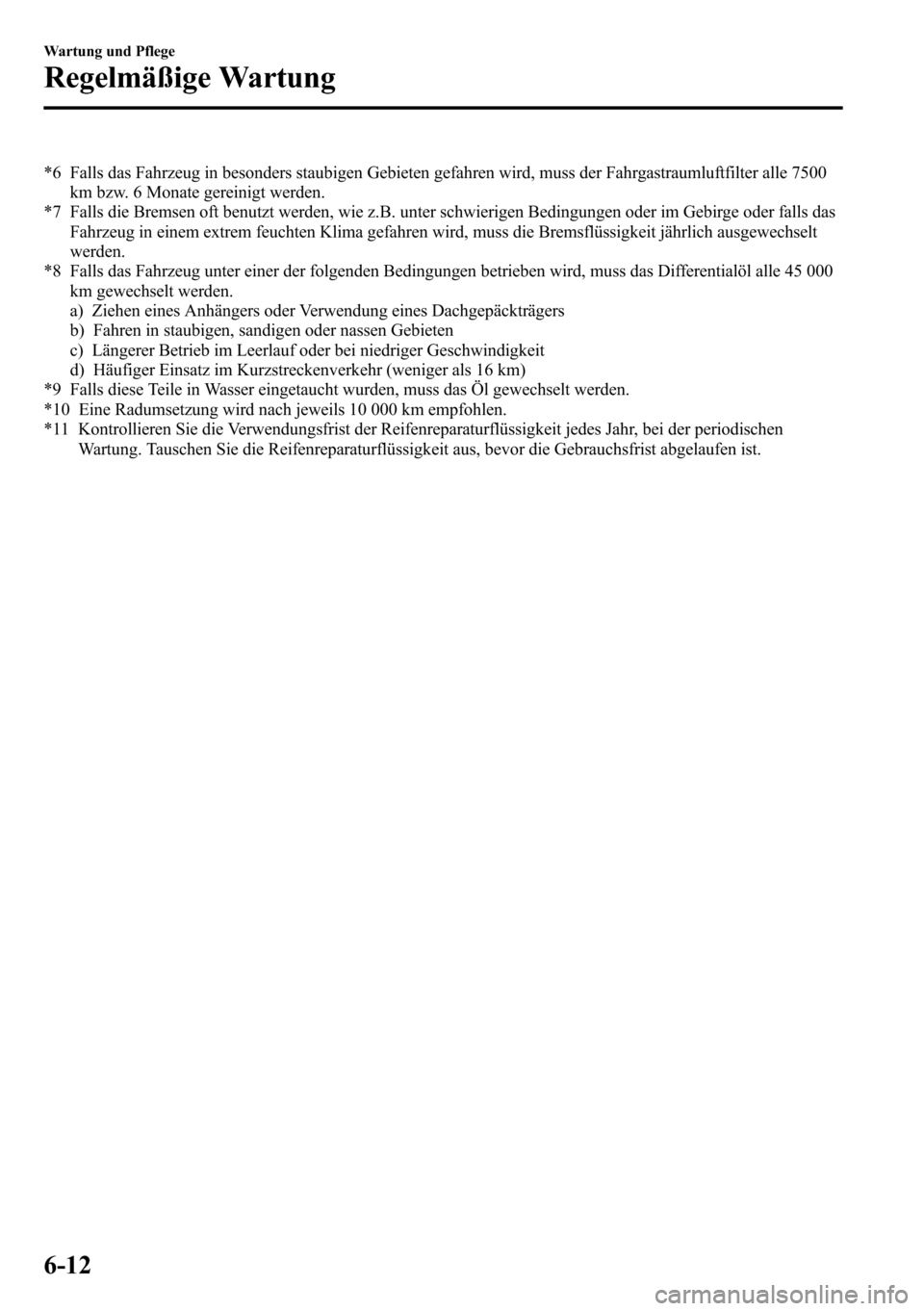

*6 Falls das Fahrzeug in besonders staubigen Gebieten gefahren wird, muss der Fahrgastraumluftfilter alle 7500
km bzw. 6 Monate gereinigt werden.
*7 Falls die Bremsen oft benutzt werden, wie z.B. unter schwierigen Bedingungen oder im Gebirge oder falls das
Fahrzeug in einem extrem feuchten Klima gefahren wird, muss die Bremsflüssigkeit jährlich ausgewechselt
werden.
*8 Falls das Fahrzeug unter einer der folgenden Bedingungen betrieben wird, muss das Differentialöl alle 45 000
km gewechselt werden.
a) Ziehen eines Anhängers oder Verwendung eines Dachgepäckträgers
b) Fahren in staubigen, sandigen oder nassen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Häufiger Einsatz im Kurzstreckenverkehr (weniger als 16 km)
*9 Falls diese Teile in Wasser eingetaucht wurden, muss das Öl gewechselt werden.
*10 Eine Radumsetzung wird nach jeweils 10 000 km empfohlen.
*11 Kontrollieren Sie die Verwendungsfrist der Reifenreparaturflüssigkeit jedes Jahr, bei der periodischen
Wartung. Tauschen Sie die Reifenreparaturflüssigkeit aus, bevor die Gebrauchsfrist abgelaufen ist.
6-12
Wartung und Pflege
Regelmäßige Wartung

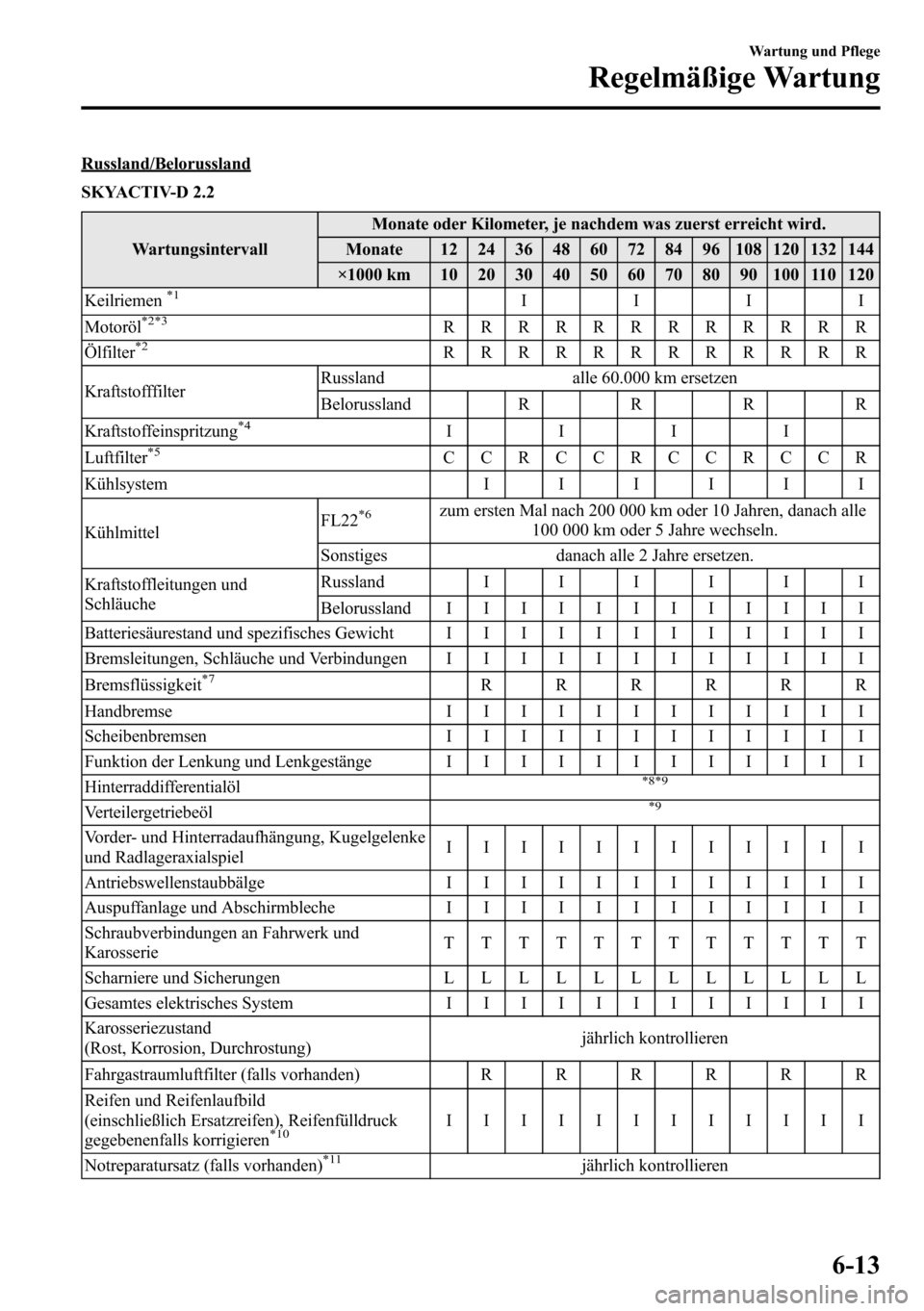

Russland/Belorussland
SKYACTIV-D 2.2
WartungsintervallMonate oder Kilometer, je nachdem was zuerst erreicht wird.
Monate 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120
Keilriemen
*1IIII
Motoröl*2*3RRRRRRRRRRRR
Ölfilter*2RRRRRRRRRRRR
KraftstofffilterRussland alle 60.000 km ersetzen
BelorusslandRRRR
Kraftstoffeinspritzung
*4IIII
Luftfilter*5CCRCCRCCRCCR
KühlsystemIIIIII
KühlmittelFL22
*6zum ersten Mal nach 200 000 km oder 10 Jahren, danach alle
100 000 km oder 5 Jahre wechseln.
Sonstiges danach alle 2 Jahre ersetzen.
Kraftstoffleitungen und
SchläucheRusslandIIIIII
BelorusslandIIIIIIIIIIII
Batteriesäurestand und spezifisches GewichtIIIIIIIIIIII
Bremsleitungen, Schläuche und VerbindungenIIIIIIIIIIII
Bremsflüssigkeit
*7RRRRRR
HandbremseIIIIIIIIIIII
ScheibenbremsenIIIIIIIIIIII
Funktion der Lenkung und LenkgestängeIIIIIIIIIIII
Hinterraddifferentialöl
*8*9
Verteilergetriebeöl*9
Vorder- und Hinterradaufhängung, Kugelgelenke
und RadlageraxialspielIIIIIIIIIIII
AntriebswellenstaubbälgeIIIIIIIIIIII
Auspuffanlage und AbschirmblecheIIIIIIIIIIII
Schraubverbindungen an Fahrwerk und
KarosserieTTTTTTTTTTTT
Scharniere und SicherungenLLLLLLLLLLLL
Gesamtes elektrisches SystemIIIIIIIIIIII
Karosseriezustand
(Rost, Korrosion, Durchrostung)jährlich kontrollieren
Fahrgastraumluftfilter (falls vorhanden)RRRRRR
Reifen und Reifenlaufbild
(einschließlich Ersatzreifen), Reifenfülldruck
gegebenenfalls korrigieren
*10IIIIIIIIIIII
Notreparatursatz (falls vorhanden)
*11jährlich kontrollieren
Wartung und Pflege
Regelmäßige Wartung
6-13

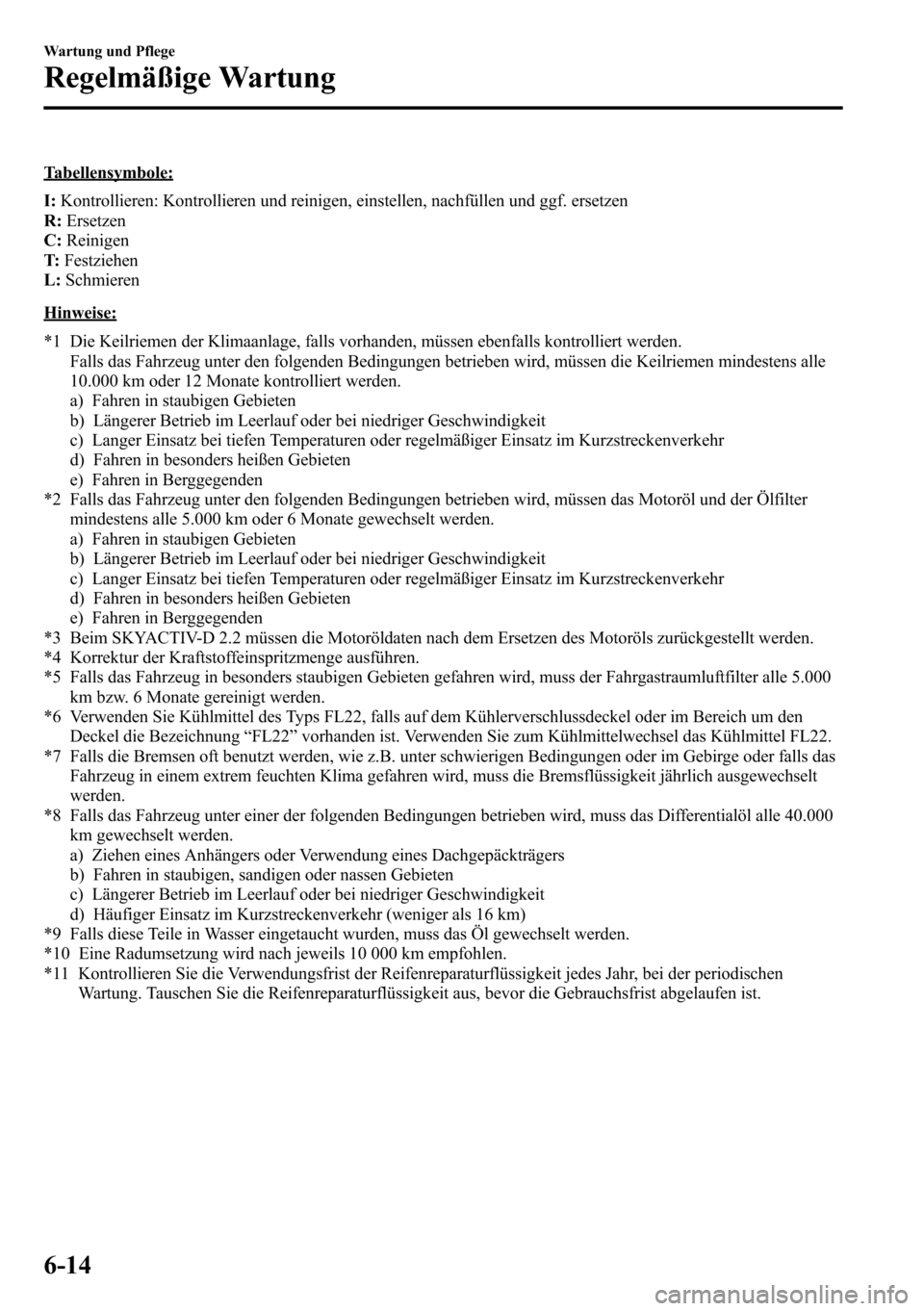

Tabellensymbole:
I:Kontrollieren: Kontrollieren und reinigen, einstellen, nachfüllen und ggf. ersetzen
R:Ersetzen
C:Reinigen
T:Festziehen
L:Schmieren
Hinweise:
*1 Die Keilriemen der Klimaanlage, falls vorhanden, müssen ebenfalls kontrolliert werden.
Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen die Keilriemen mindestens alle
10.000 km oder 12 Monate kontrolliert werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*2 Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen das Motoröl und der Ölfilter
mindestens alle 5.000 km oder 6 Monate gewechselt werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*3 Beim SKYACTIV-D 2.2 müssen die Motoröldaten nach dem Ersetzen des Motoröls zurückgestellt werden.
*4 Korrektur der Kraftstoffeinspritzmenge ausführen.
*5 Falls das Fahrzeug in besonders staubigen Gebieten gefahren wird, muss der Fahrgastraumluftfilter alle 5.000
km bzw. 6 Monate gereinigt werden.
*6 Verwenden Sie Kühlmittel des Typs FL22, falls auf dem Kühlerverschlussdeckel oder im Bereich um den
Deckel die Bezeichnung“FL22”vorhanden ist. Verwenden Sie zum Kühlmittelwechsel das Kühlmittel FL22.
*7 Falls die Bremsen oft benutzt werden, wie z.B. unter schwierigen Bedingungen oder im Gebirge oder falls das
Fahrzeug in einem extrem feuchten Klima gefahren wird, muss die Bremsflüssigkeit jährlich ausgewechselt
werden.
*8 Falls das Fahrzeug unter einer der folgenden Bedingungen betrieben wird, muss das Differentialöl alle 40.000
km gewechselt werden.
a) Ziehen eines Anhängers oder Verwendung eines Dachgepäckträgers
b) Fahren in staubigen, sandigen oder nassen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Häufiger Einsatz im Kurzstreckenverkehr (weniger als 16 km)
*9 Falls diese Teile in Wasser eingetaucht wurden, muss das Öl gewechselt werden.
*10 Eine Radumsetzung wird nach jeweils 10 000 km empfohlen.
*11 Kontrollieren Sie die Verwendungsfrist der Reifenreparaturflüssigkeit jedes Jahr, bei der periodischen
Wartung. Tauschen Sie die Reifenreparaturflüssigkeit aus, bevor die Gebrauchsfrist abgelaufen ist.
6-14
Wartung und Pflege
Regelmäßige Wartung

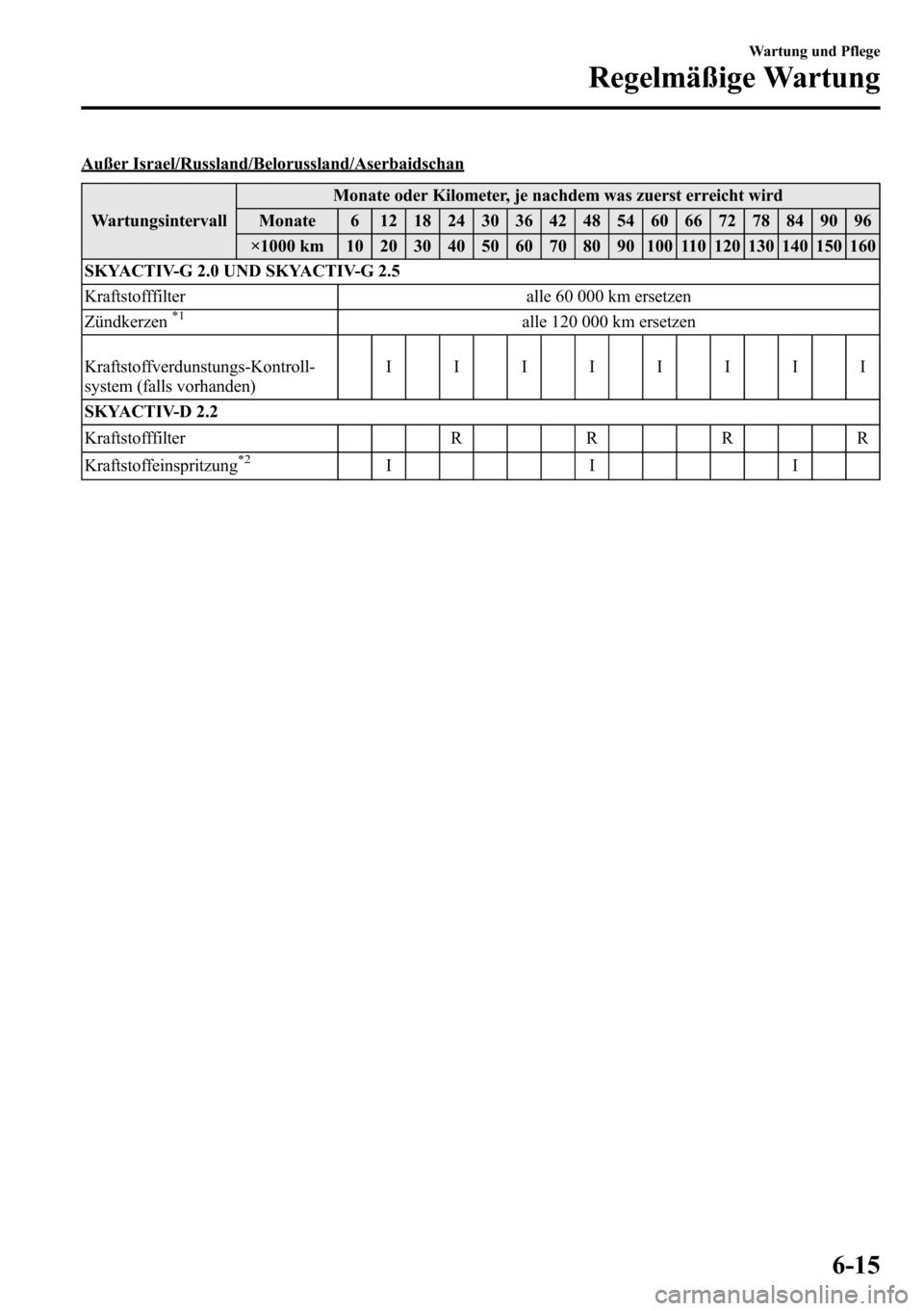

Außer Israel/Russland/Belorussland/Aserbaidschan
WartungsintervallMonate oder Kilometer, je nachdem was zuerst erreicht wird
Monate 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
SKYACTIV-G 2.0 UND SKYACTIV-G 2.5
Kraftstofffilter alle 60 000 km ersetzen
Zündkerzen
*1alle 120 000 km ersetzen
Kraftstoffverdunstungs-Kontroll-
system (falls vorhanden)IIIIIIII
SKYACTIV-D 2.2
Kraftstofffilter R R R R
Kraftstoffeinspritzung
*2III
Wartung und Pflege
Regelmäßige Wartung
6-15

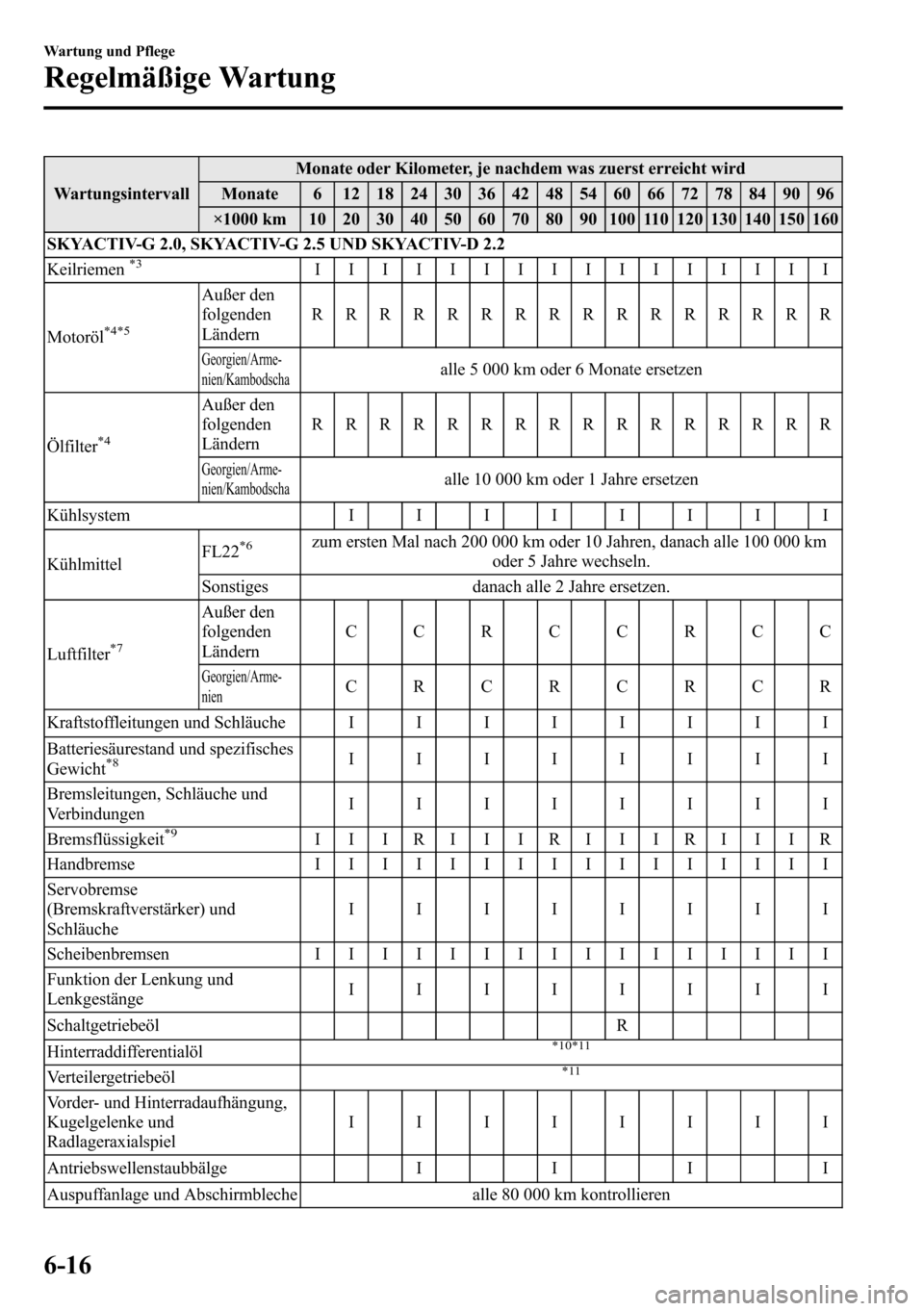

WartungsintervallMonate oder Kilometer, je nachdem was zuerst erreicht wird
Monate 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
SKYACTIV-G 2.0, SKYACTIV-G 2.5 UND SKYACTIV-D 2.2
Keilriemen
*3IIIIIIIIIIIIIIII
Motoröl
*4*5
Außer den
folgenden
LändernRRRRRRRRRRRRRRRR
Georgien/Arme-
nien/Kambodschaalle 5 000 km oder 6 Monate ersetzen
Ölfilter
*4
Außer den
folgenden
LändernRRRRRRRRRRRRRRRR
Georgien/Arme-
nien/Kambodschaalle 10 000 km oder 1 Jahre ersetzen
Kühlsystem I I I I I I I I
KühlmittelFL22
*6zum ersten Mal nach 200 000 km oder 10 Jahren, danach alle 100 000 km
oder 5 Jahre wechseln.
Sonstiges danach alle 2 Jahre ersetzen.
Luftfilter
*7
Außer den
folgenden
LändernCCRCCRCC
Georgien/Arme-
nienCRCRCRCR
Kraftstoffleitungen und Schläuche I I I I I I I I
Batteriesäurestand und spezifisches
Gewicht
*8IIIIIIII
Bremsleitungen, Schläuche und
VerbindungenIIIIIIII
Bremsflüssigkeit
*9IIIRIIIRIIIRIIIR
HandbremseIIIIIIIIIIIIIIII
Servobremse
(Bremskraftverstärker) und
SchläucheIIIIIIII
ScheibenbremsenIIIIIIIIIIIIIIII
Funktion der Lenkung und
LenkgestängeIIIIIIII
Schaltgetriebeöl R
Hinterraddifferentialöl
*10*11
Verteilergetriebeöl*11
Vorder- und Hinterradaufhängung,
Kugelgelenke und
RadlageraxialspielIIIIIIII
Antriebswellenstaubbälge I I I I
Auspuffanlage und Abschirmbleche alle 80 000 km kontrollieren
6-16
Wartung und Pflege
Regelmäßige Wartung

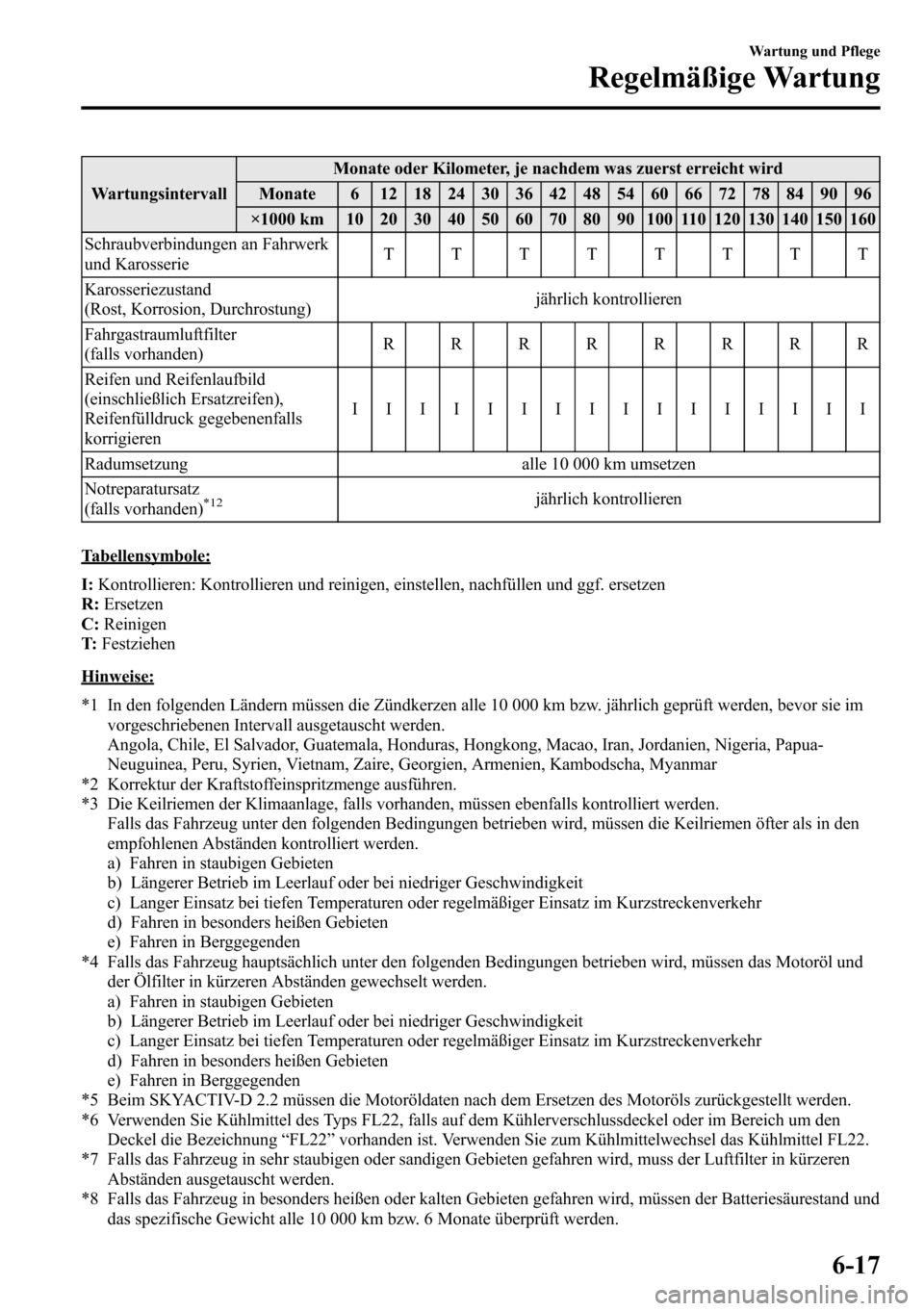

WartungsintervallMonate oder Kilometer, je nachdem was zuerst erreicht wird
Monate 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Schraubverbindungen an Fahrwerk
und KarosserieTTTTTTTT
Karosseriezustand
(Rost, Korrosion, Durchrostung)jährlich kontrollieren
Fahrgastraumluftfilter
(falls vorhanden)RRRRRRRR
Reifen und Reifenlaufbild
(einschließlich Ersatzreifen),
Reifenfülldruck gegebenenfalls
korrigierenIIIIIIIIIIIIIIII
Radumsetzung alle 10 000 km umsetzen
Notreparatursatz
(falls vorhanden)
*12jährlich kontrollieren
Tabellensymbole:
I:Kontrollieren: Kontrollieren und reinigen, einstellen, nachfüllen und ggf. ersetzen
R:Ersetzen
C:Reinigen
T:Festziehen
Hinweise:
*1 In den folgenden Ländern müssen die Zündkerzen alle 10 000 km bzw. jährlich geprüft werden, bevor sie im
vorgeschriebenen Intervall ausgetauscht werden.
Angola, Chile, El Salvador, Guatemala, Honduras, Hongkong, Macao, Iran, Jordanien, Nigeria, Papua-
Neuguinea, Peru, Syrien, Vietnam, Zaire, Georgien, Armenien, Kambodscha, Myanmar
*2 Korrektur der Kraftstoffeinspritzmenge ausführen.
*3 Die Keilriemen der Klimaanlage, falls vorhanden, müssen ebenfalls kontrolliert werden.
Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen die Keilriemen öfter als in den
empfohlenen Abständen kontrolliert werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*4 Falls das Fahrzeug hauptsächlich unter den folgenden Bedingungen betrieben wird, müssen das Motoröl und
der Ölfilter in kürzeren Abständen gewechselt werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*5 Beim SKYACTIV-D 2.2 müssen die Motoröldaten nach dem Ersetzen des Motoröls zurückgestellt werden.
*6 Verwenden Sie Kühlmittel des Typs FL22, falls auf dem Kühlerverschlussdeckel oder im Bereich um den
Deckel die Bezeichnung“FL22”vorhanden ist. Verwenden Sie zum Kühlmittelwechsel das Kühlmittel FL22.
*7 Falls das Fahrzeug in sehr staubigen oder sandigen Gebieten gefahren wird, muss der Luftfilter in kürzeren
Abständen ausgetauscht werden.
*8 Falls das Fahrzeug in besonders heißen oder kalten Gebieten gefahren wird, müssen der Batteriesäurestand und
das spezifische Gewicht alle 10 000 km bzw. 6 Monate überprüft werden.
Wartung und Pflege
Regelmäßige Wartung
6-17

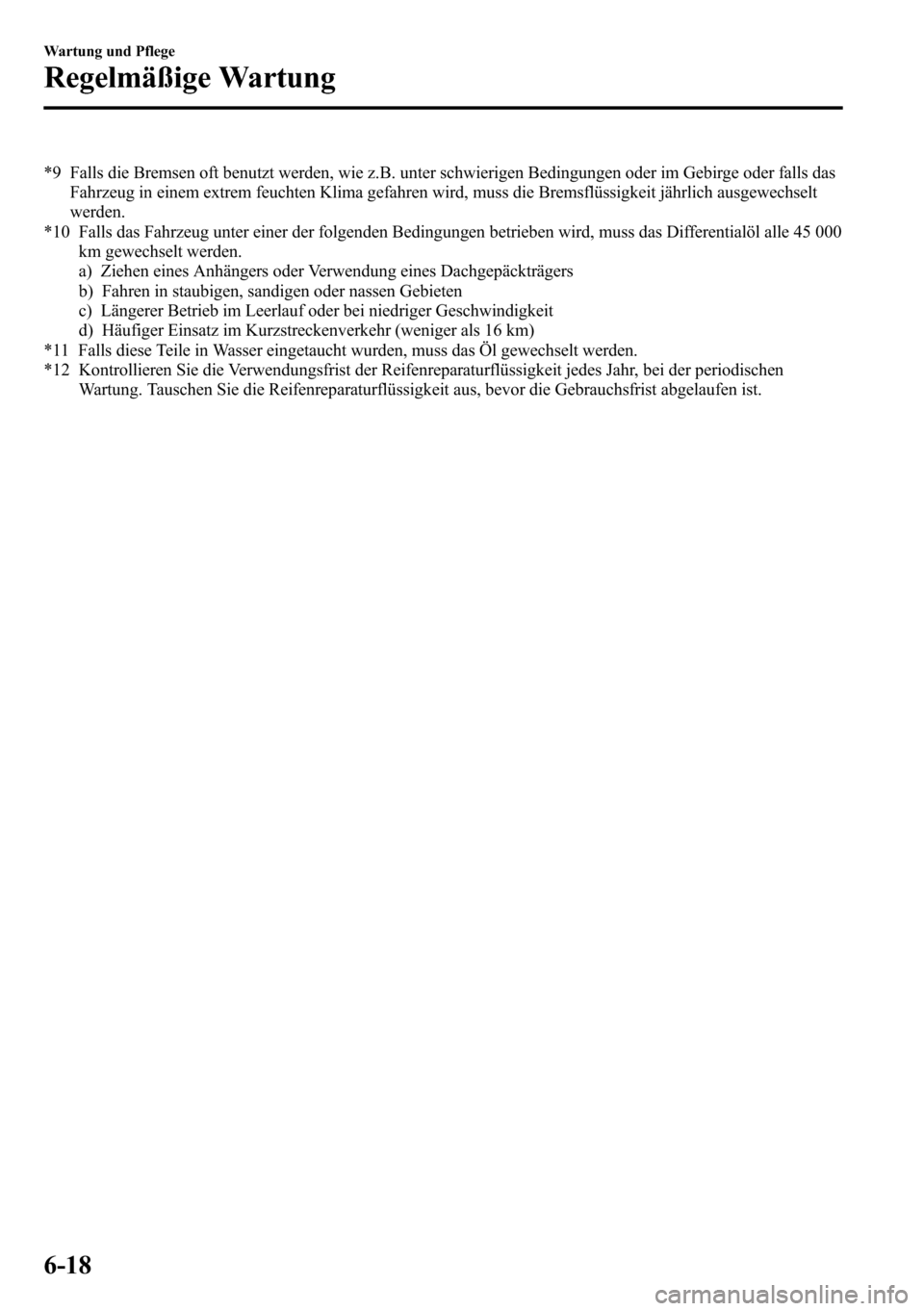

*9 Falls die Bremsen oft benutzt werden, wie z.B. unter schwierigen Bedingungen oder im Gebirge oder falls das
Fahrzeug in einem extrem feuchten Klima gefahren wird, muss die Bremsflüssigkeit jährlich ausgewechselt
werden.
*10 Falls das Fahrzeug unter einer der folgenden Bedingungen betrieben wird, muss das Differentialöl alle 45 000
km gewechselt werden.
a) Ziehen eines Anhängers oder Verwendung eines Dachgepäckträgers
b) Fahren in staubigen, sandigen oder nassen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Häufiger Einsatz im Kurzstreckenverkehr (weniger als 16 km)
*11 Falls diese Teile in Wasser eingetaucht wurden, muss das Öl gewechselt werden.
*12 Kontrollieren Sie die Verwendungsfrist der Reifenreparaturflüssigkeit jedes Jahr, bei der periodischen
Wartung. Tauschen Sie die Reifenreparaturflüssigkeit aus, bevor die Gebrauchsfrist abgelaufen ist.
6-18
Wartung und Pflege
Regelmäßige Wartung

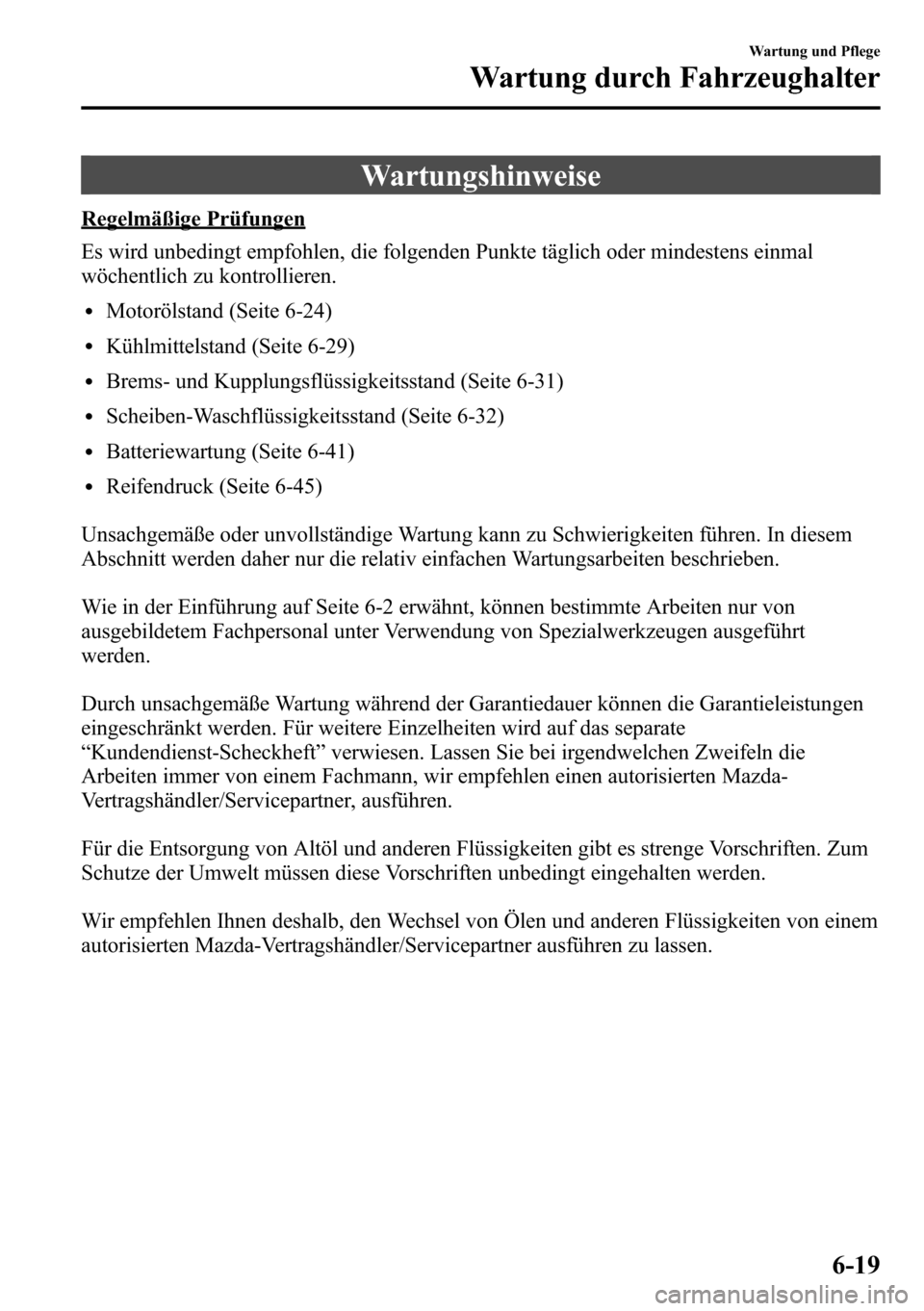

Wartungshinweise
Regelmäßige Prüfungen
Es wird unbedingt empfohlen, die folgenden Punkte täglich oder mindestens einmal
wöchentlich zu kontrollieren.
lMotorölstand (Seite 6-24)
lKühlmittelstand (Seite 6-29)
lBrems- und Kupplungsflüssigkeitsstand (Seite 6-31)
lScheiben-Waschflüssigkeitsstand (Seite 6-32)
lBatteriewartung (Seite 6-41)
lReifendruck (Seite 6-45)
Unsachgemäße oder unvollständige Wartung kann zu Schwierigkeiten führen. In diesem
Abschnitt werden daher nur die relativ einfachen Wartungsarbeiten beschrieben.
Wie in der Einführung auf Seite 6-2 erwähnt, können bestimmte Arbeiten nur von
ausgebildetem Fachpersonal unter Verwendung von Spezialwerkzeugen ausgeführt
werden.
Durch unsachgemäße Wartung während der Garantiedauer können die Garantieleistungen
eingeschränkt werden. Für weitere Einzelheiten wird auf das separate
“Kundendienst-Scheckheft”verwiesen. Lassen Sie bei irgendwelchen Zweifeln die
Arbeiten immer von einem Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, ausführen.
Für die Entsorgung von Altöl und anderen Flüssigkeiten gibt es strenge Vorschriften. Zum
Schutze der Umwelt müssen diese Vorschriften unbedingt eingehalten werden.
Wir empfehlen Ihnen deshalb, den Wechsel von Ölen und anderen Flüssigkeiten von einem
autorisierten Mazda-Vertragshändler/Servicepartner ausführen zu lassen.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-19

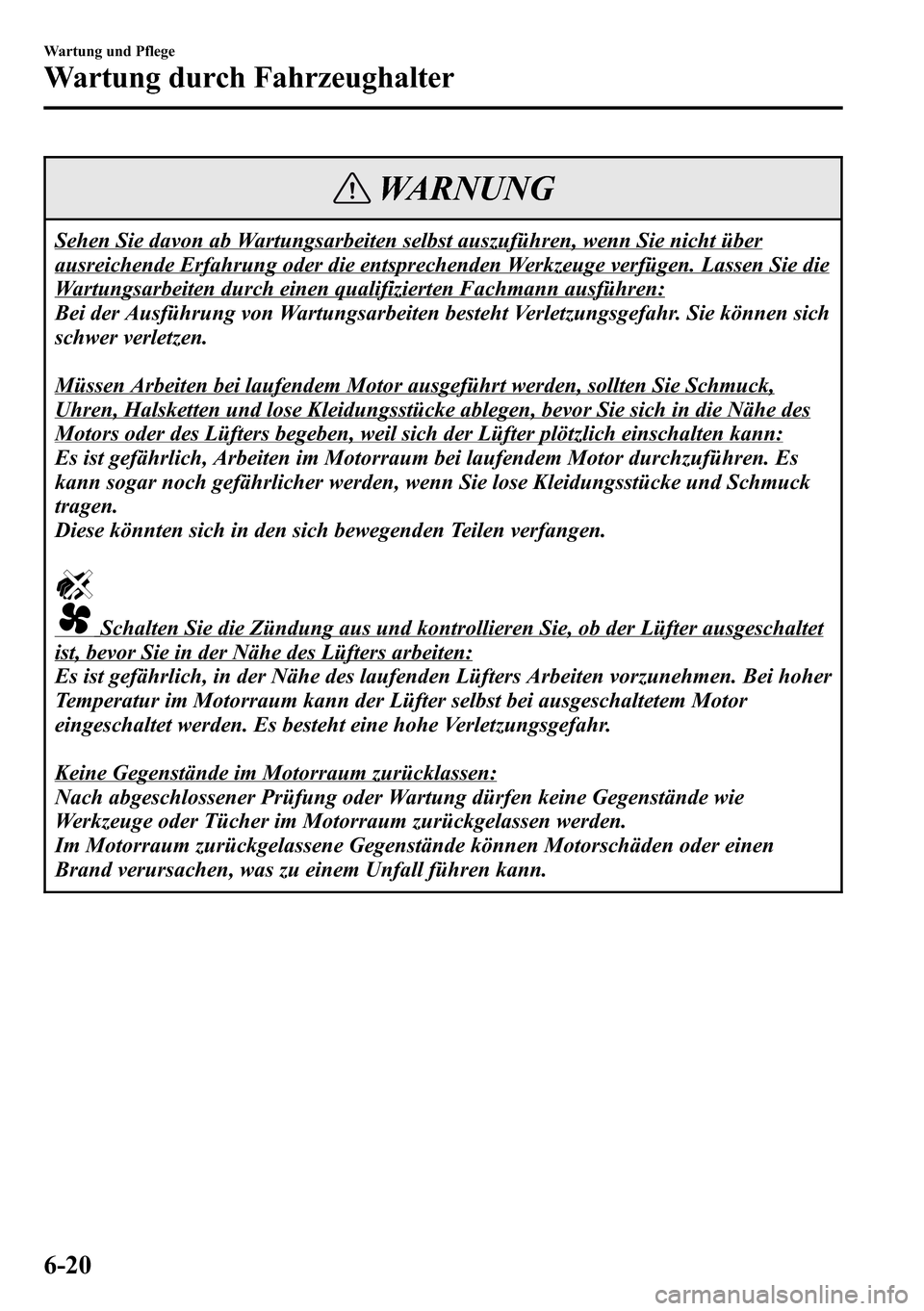

WARNUNG
Sehen Sie davon ab Wartungsarbeiten selbst auszuführen, wenn Sie nicht über
ausreichende Erfahrung oder die entsprechenden Werkzeuge verfügen. Lassen Sie die
Wartungsarbeiten durch einen qualifizierten Fachmann ausführen:
Bei der Ausführung von Wartungsarbeiten besteht Verletzungsgefahr. Sie können sich
schwer verletzen.
Müssen Arbeiten bei laufendem Motor ausgeführt werden, sollten Sie Schmuck,
Uhren, Halsketten und lose Kleidungsstücke ablegen, bevor Sie sich in die Nähe des
Motors oder des Lüfters begeben, weil sich der Lüfter plötzlich einschalten kann:
Es ist gefährlich, Arbeiten im Motorraum bei laufendem Motor durchzuführen. Es
kann sogar noch gefährlicher werden, wenn Sie lose Kleidungsstücke und Schmuck
tragen.
Diese könnten sich in den sich bewegenden Teilen verfangen.
Schalten Sie die Zündung aus und kontrollieren Sie, ob der Lüfter ausgeschaltet
ist, bevor Sie in der Nähe des Lüfters arbeiten:
Es ist gefährlich, in der Nähe des laufenden Lüfters Arbeiten vorzunehmen. Bei hoher
Temperatur im Motorraum kann der Lüfter selbst bei ausgeschaltetem Motor
eingeschaltet werden. Es besteht eine hohe Verletzungsgefahr.
Keine Gegenstände im Motorraum zurücklassen:
Nach abgeschlossener Prüfung oder Wartung dürfen keine Gegenstände wie
Werkzeuge oder Tücher im Motorraum zurückgelassen werden.
Im Motorraum zurückgelassene Gegenstände können Motorschäden oder einen
Brand verursachen, was zu einem Unfall führen kann.
6-20
Wartung und Pflege
Wartung durch Fahrzeughalter
