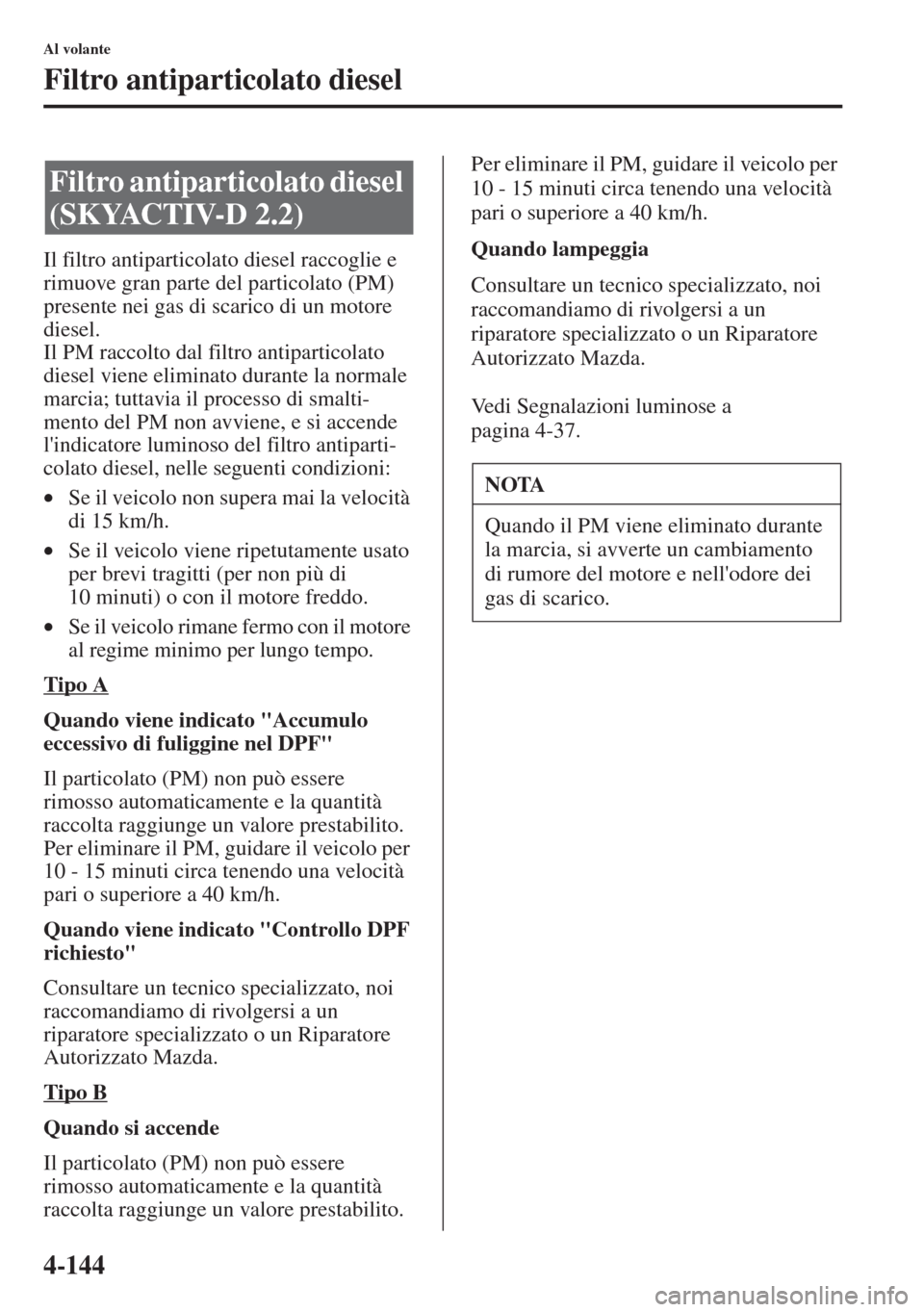

4-144
Al volante
Filtro antiparticolato diesel
Il filtro antiparticolato diesel raccoglie e
rimuove gran parte del particolato (PM)
presente nei gas di scarico di un motore
diesel.
Il PM raccolto dal filtro antiparticolato
di
esel viene eliminato durante la normale
marcia; tuttavia il processo di smalti-
mento del PM non avviene, e si accende
l'indicatore luminoso del filtro antiparti-
colato diesel, nelle seguenti condizi
oni:
•Se il veicolo non supera mai la velocità
di 15 km/h.
•Se il veicolo viene ripetutamente usato
per brevi tragitti (per non più di
10
minuti) o con il motore freddo.
•Se il veicolo rimane fermo con il motore
al regime minimo per lungo tempo.
Tipo A
Quando viene indicato "Accumulo
eccessivo di fuliggine nel DPF"
Il particolato (PM) non può essere
rimosso automaticamente e la quantità
raccolta raggiunge un valore prestabilito.
Per eliminare il PM, guidare il veicolo per
10 - 15 minuti circa tenendo una velocità
pari o superiore a 40 km/h.
Quando viene indicato "Controllo DPF
richiesto"
Consultare un tecnico specializzato, noi
raccomandiamo di rivolgersi a un
riparatore specializzato o un Riparatore
Autorizzato Mazda.
Tipo B
Quando si accende
Il particolato (PM) non può essere
rimosso automaticamente e la quantità
raccolta raggiunge un valore prestabilito.Per eliminare il PM, guidare il veicolo per
10 - 15 minuti circa tenendo una vel
ocità
pari o superiore a 40 km/h.
Quando lampeggia
Consultare un tecnico specializzato, noi
raccomandiamo di rivolgersi a un
riparatore specializzato o un Riparatore
Autorizzato Mazda.
Vedi Segnalazioni luminose a
pagina
4-37.
Filtro antiparticolato diesel
(SKYACTIV-D 2.2)
NOTA
Quando il PM viene eliminato durante
la marcia, si avverte un cambiamento
di rumore del motore e nell'odore dei
gas di scarico.

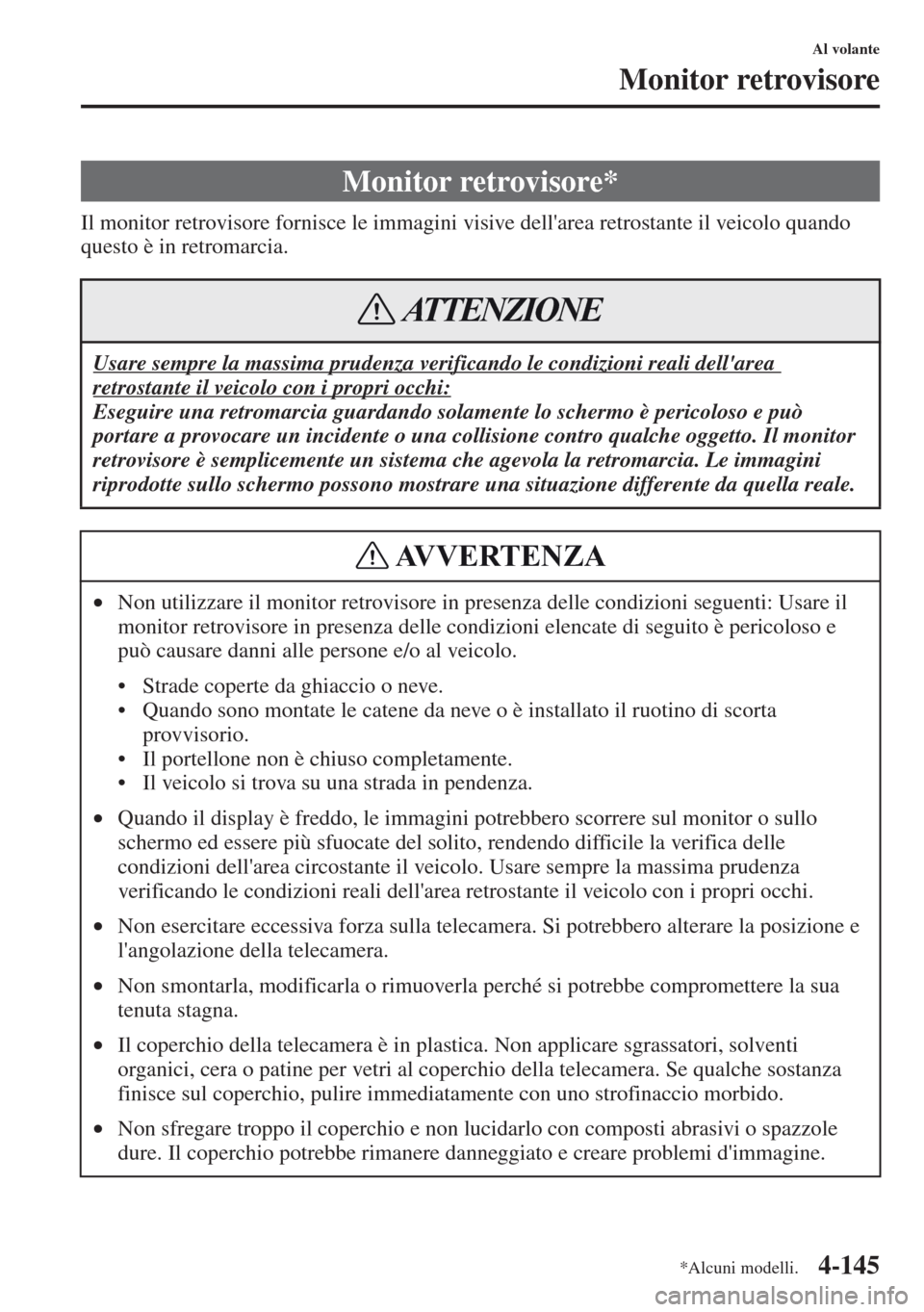

4-145
Al volante
Monitor retrovisore
Il monitor retrovisore fornisce le immagini visive dell'area retrostante il veicolo quando
questo è in retromarcia.
Monitor retrovisore*
Usare sempre la massima prudenza verificando le condizioni reali dell'area
retrostante il veicolo con i propri occhi:
Eseguire una retromarcia guardando solamente lo schermo è pericoloso e può
portare a provocare un incidente o una collisione contro qualche oggetto. Il monitor
retrovisore è semplicemente un sistema che agevola la retromarcia. Le immagini
riprodotte sullo schermo possono mostrare una situazione differente da quella reale.
•Non utilizzare il monitor retrovisore in presenza delle condizioni seguenti: Usare il
monitor retrovisore in presenza delle condizioni elencate di seguito è pericoloso e
può causare danni alle persone e/o al veicolo.
• Strade coperte da ghiaccio o neve.
• Quando sono montate le catene da neve o è installato il ruotino di scorta
provvisorio.
• Il portellone non è chiuso completamente.
• Il veicolo si trova su una strada in pendenza.
•Quando il
display è freddo, le immagini potrebbero scorrere sul monitor o sullo
schermo ed essere più sfuocate del solito, rendendo difficile la verifica delle
condizioni dell'area circostante il veicolo. Usare sempre la massima prudenza
verificando le condizioni reali dell'area retrostante il veicolo con i propri occhi.
•Non esercitare eccessiva forza sulla telecamera. Si potrebbero alterare la posizione e
l'angolazione della telecamera.
•Non smontarla, modificarla o rimuoverla perché si potrebbe compromettere la sua
tenuta stagna.
•Il coperchio della telecamera è in plastica. Non applicare sgrassatori, solventi
organici, cera o pa
tine per vetri al coperchio della telecamera. Se qualche sostanza
finisce sul coperchio, pulire immediatamente con uno strofinaccio morbido.
•Non sfregare troppo il coperchio e non lucidarlo con composti abrasivi o spazzole
dure. Il coperchio potrebbe rimanere danneggiato e creare problemi d'immagine.
ATTENZIONE
AVVERTENZA
*Alcuni modelli.

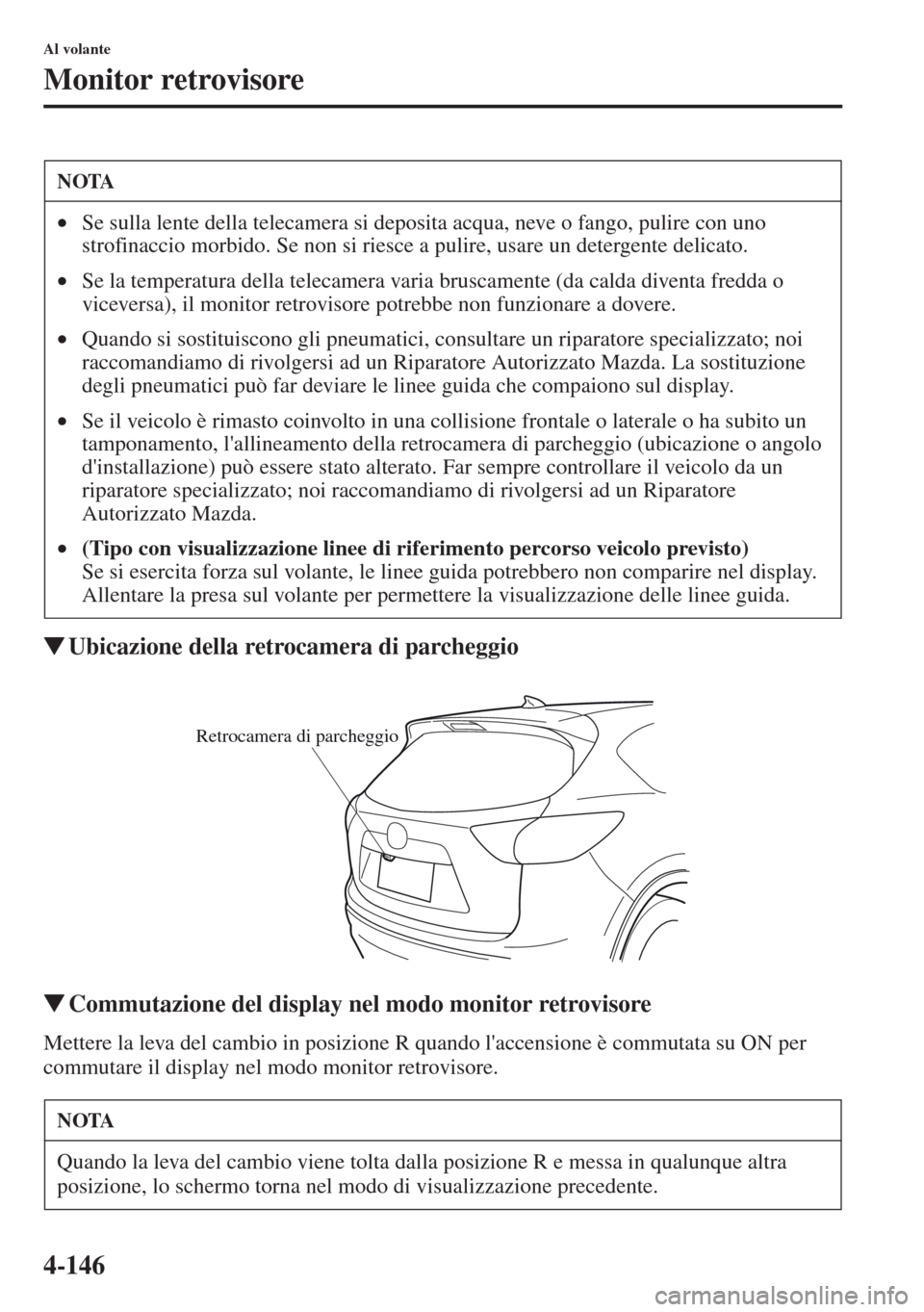

4-146
Al volante
Monitor retrovisore
tUbicazione della retrocamera di parcheggio
tCommutazione del display nel modo monitor retrovisore
Mettere la leva del cambio in posizione R quando l'accensione è commutata su ON per
commutare il display nel modo monitor retrovisore.
NOTA
•Se sulla lente della telecamera si deposita acqua, neve o fango, pulire con uno
strofinaccio morbido. Se non si riesce a pulire, usare un detergente delicato.
•Se la temperatura della telecamera varia bruscamente (da calda diventa fredda o
viceversa), il monitor retrovisore potrebbe non funzionare a dovere.
•Quando si sostituiscono gli pneumatici, consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda. La sostituzione
degli pneumatici può far deviare le linee guida che compaiono sul display.
•Se il veicolo è rimasto coinvolto in una collisione frontale o laterale o ha subito un
tamponamento, l'allineamento della retrocamera di parcheggio (ubicazione o angolo
d'installazione) può essere stato alterato. Far sempre controllare il veicolo da un
riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda.
•(Tipo con visualizzazione linee di riferimento percorso veicolo previsto)

Se si esercita forza sul volante, le linee guida potrebbero non comparire nel display.
Allentare la presa sul volante per permettere la visualizzazione delle linee guida.
NOTA
Quando la leva del cambio viene tolta dalla posizione R e messa in qualunque altra
posizione, lo schermo torna nel modo di visualizzazione precedente.
Retrocamera di parcheggio

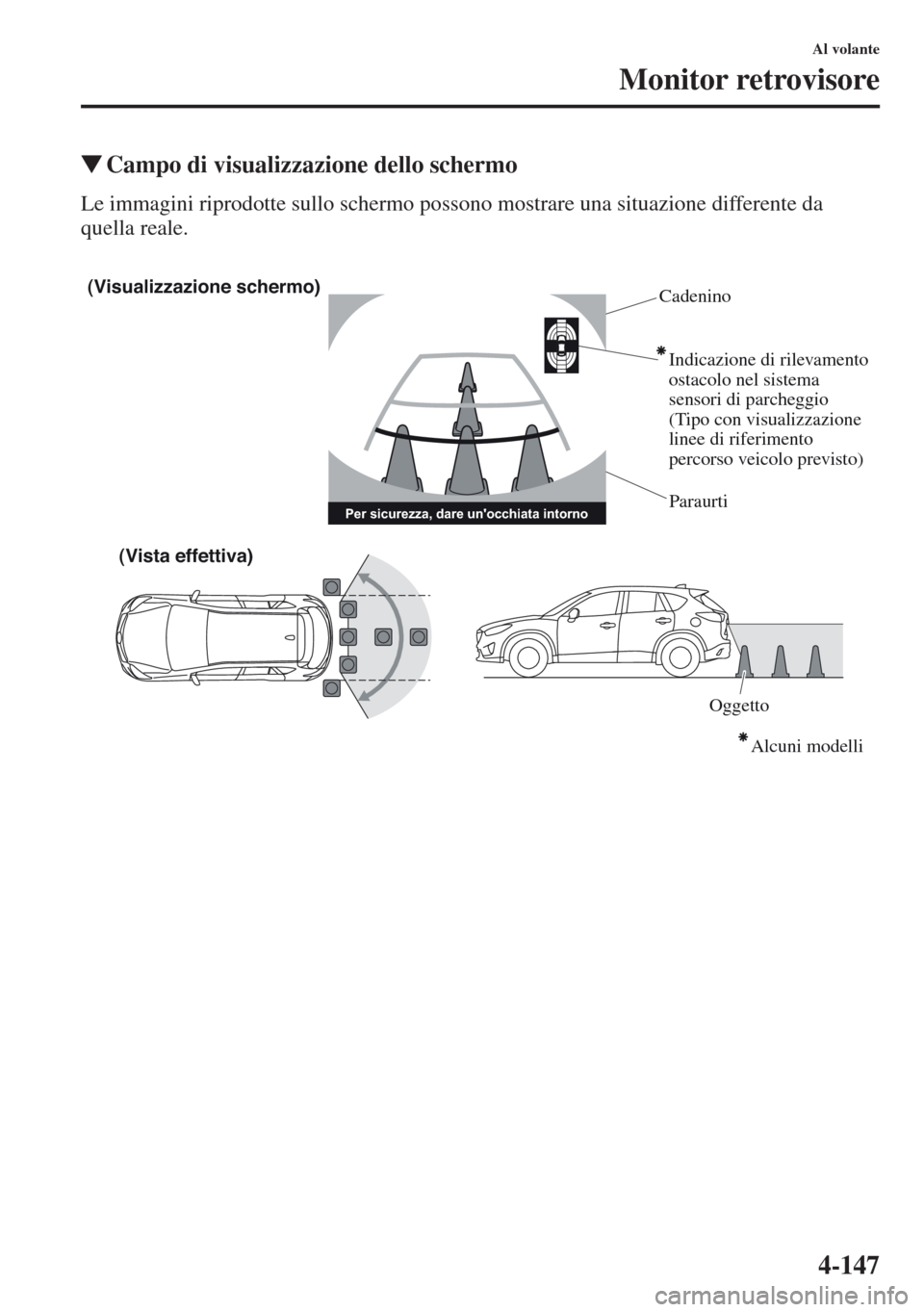

4-147
Al volante
Monitor retrovisore
tCampo di visualizzazione dello schermo
Le immagini riprodotte sullo schermo possono mostrare una situazione differente da
quella reale.
(Visualizzazione schermo)
(Vista effettiva)
Oggetto Cadenino
Indicazione di rilevamento
ostacolo nel sistema
sensori di parcheggio
(Tipo con visualizzazione
linee di riferimento
percorso veicolo previsto)
Alcuni modelli
ParaurtiPer sicurezza, dare un'occhiata intorno

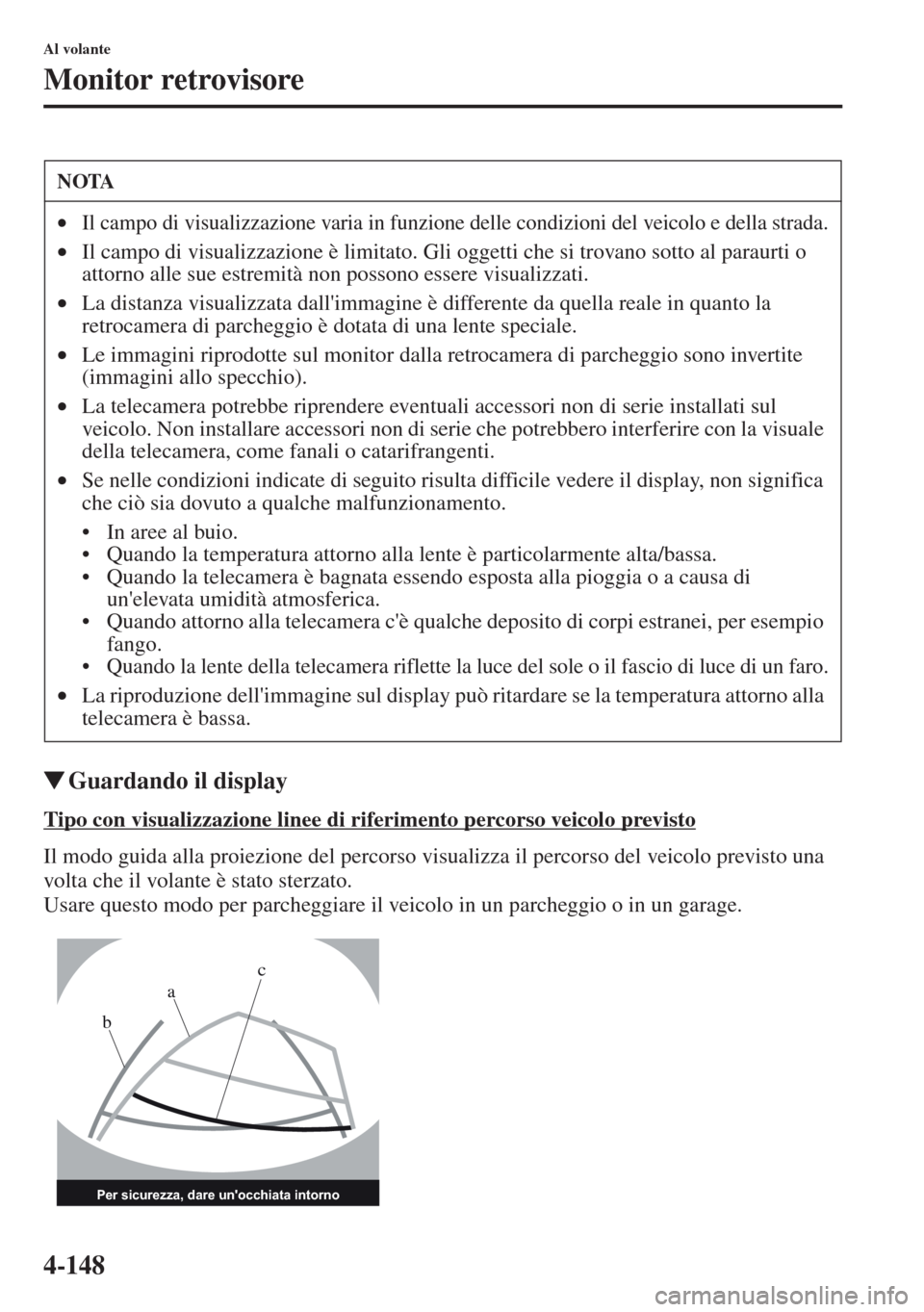

4-148
Al volante
Monitor retrovisore
tGuardando il display
Tipo con visualizzazione linee di riferimento percorso veicolo previsto
Il modo guida alla proiezione del percorso visualizza il percorso del veicolo previsto una
volta che il volante è stato sterzato.
Usare questo modo per parcheggiare il veicolo in un parcheggio o in un garage.
NOTA
•Il campo di visualizzazione varia in funzione delle condizioni del veicolo e della strada.
•Il campo di visualizzazione è limitato. Gli oggetti che si trovano sotto al paraurti o
attorno alle sue estremità non possono essere visualizzati.
•La distanza visualizzata dall'immagine è differente da quella reale in quanto la
retrocamera di parcheggio è dotata di una lente speciale.
•Le immagini riprodotte sul monitor dalla retrocamera di parcheggio sono invertite
(immagini allo specchio).
•La telecamera potrebbe riprendere eventuali accessori non di serie installati sul
veicolo. Non installare accessori non di serie che potrebbero interferire con la visuale
della telecamera, come fanali o catarifrangenti.
•Se nelle condizioni indicate di seguito risulta difficile vedere il display, non significa
che ciò sia dovuto a qualche malfunzionamento.
• In aree al buio.
• Quando la temperatura attorno alla lente è particolarmente alta/bassa.
• Quando la telecamera è bagnata essendo esposta alla pioggia o a causa di
un'elevata umidità atmosferica.
• Quando attorno alla telecamera c'è qualche deposito di corpi estranei, per esempio
fango.
• Quando la lente della telecamera riflette la luce del sole o il fascio di luce di un faro.
•La riproduzione dell'immagine sul display può ritardare se la temperatura attorno alla
telecamera è bassa.
Per sicurezza, dare un'occhiata intorno
bac

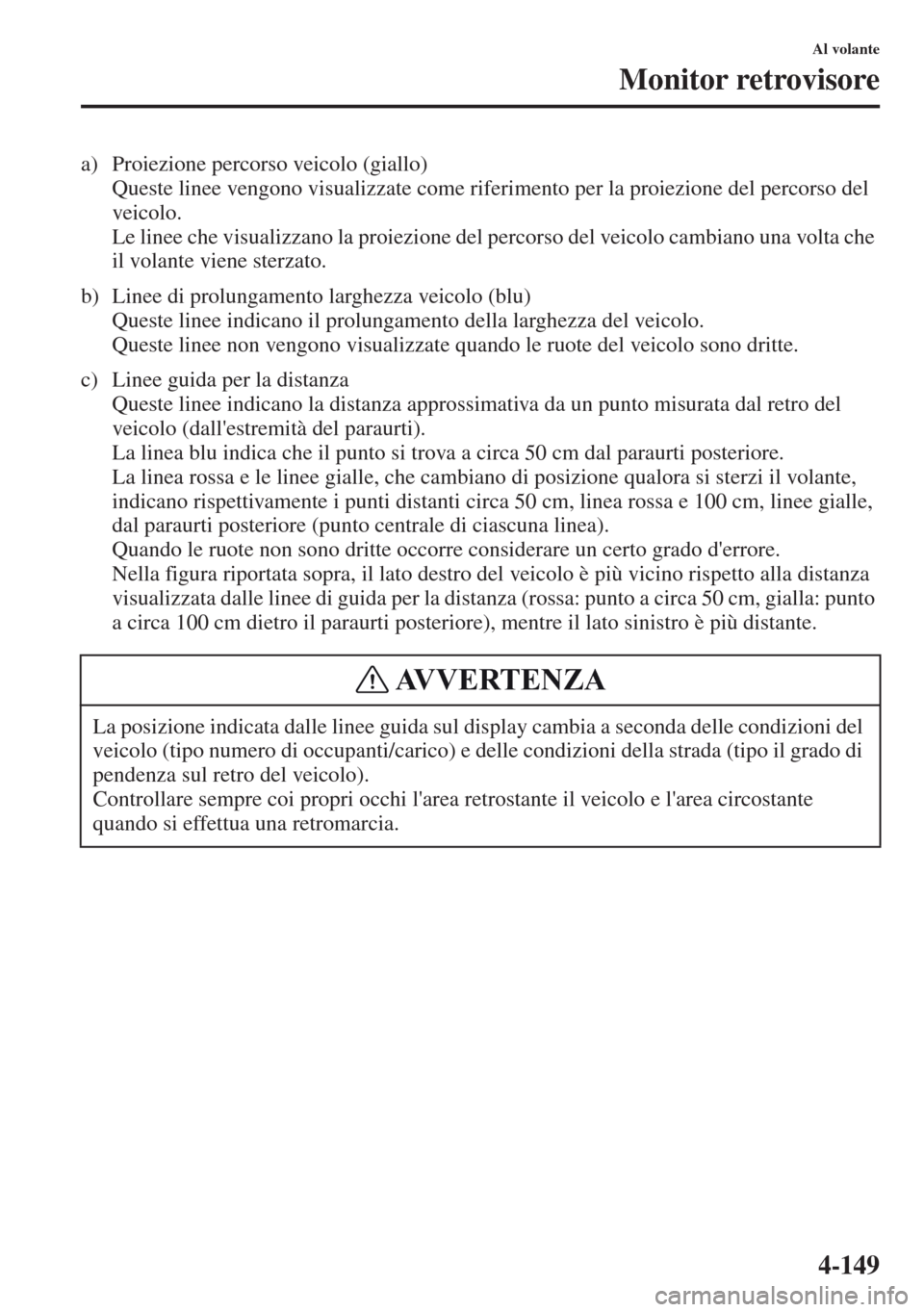

4-149
Al volante
Monitor retrovisore
a) Proiezione percorso veicolo (giallo)
Queste linee vengono visualizzate come riferimento per la proiezione del percorso del
veicolo.
Le linee che visualizzano la proiezione del percorso del veicolo cambiano una volta che
il volante viene sterzato.
b) Linee di prolungamento larghezza veicolo (blu)
Queste linee indicano il prolungamento della larghezza del veicolo.
Queste linee non vengono visualizzate quando le ruote del veicolo sono dritte.
c) Linee guida per la distanza
Queste linee indicano la distanza approssimativa da un punto misurata dal retro del
veicolo (dall'estremità del paraurti).
La linea blu indica che il punto si trova a circa 50 cm dal paraurti posteriore.
La linea rossa e le linee gialle, che cambiano di posizione qualora si sterzi il volante,
indicano rispettivamente i punti distanti circa 50 cm, linea rossa e 100 cm, linee gialle,
dal paraurti posteriore (punto centrale di ciascuna linea).
Quando le ruote non sono dritte occorre considerare un certo grado d'errore.
Nella figura riportata sopra, il lato destro del veicolo è più vicino rispetto alla distanza
visualizzata dalle linee di guida per la distanza (rossa: punto a circa 50 cm, gialla: punto
a circa 100 cm dietro il paraurti posteriore), mentre il lato sinistro è più distante.
La posizione indicata dalle linee guida sul display cambia a seconda delle condizioni del
veicolo (tipo numero di occupanti/carico) e delle condizioni della strada (tipo il grado di
pendenza sul retro del veicolo).
Controllare sempre coi propri occhi l'area retrostante il veicolo e l'area circostante
quando si effettua una retromarcia.
AVVERTENZA

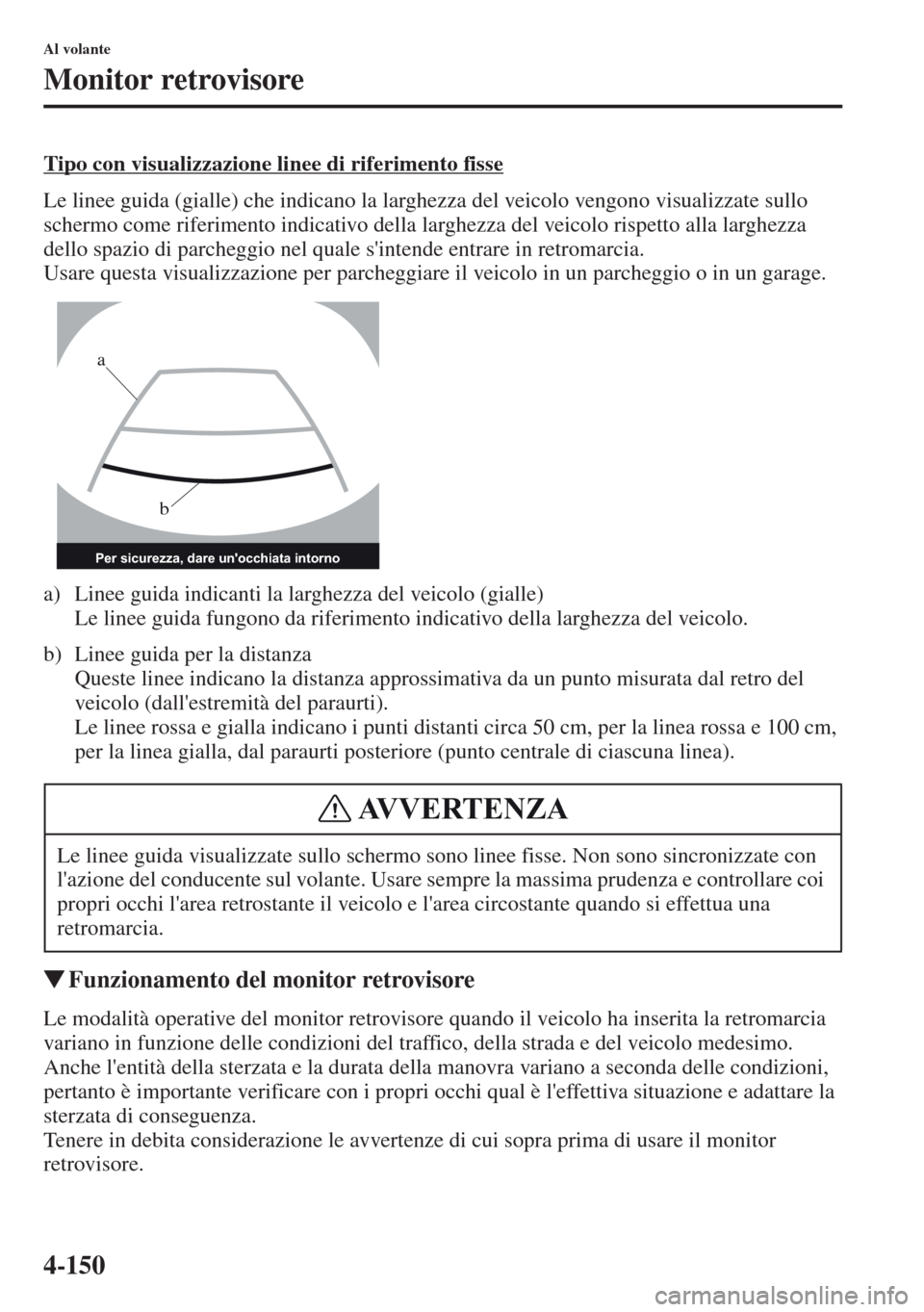

4-150
Al volante
Monitor retrovisore
Tipo con visualizzazione linee di riferimento fisse
Le linee guida (gialle) che indicano la larghezza del veicolo vengono visualizzate sullo
schermo come riferimento indicativo della larghezza del veicolo rispetto alla larghezza
dello spazio di parcheggio nel quale s'intende entrare in retromarcia.
Usare questa visualizzazione per parcheggiare il veicolo in un parcheggio o in un garage.
a) Linee guida indicanti la larghezza del veicolo (gialle)
Le linee guida fungono da riferimento indicativo della larghezza del veicolo.
b) Linee guida per la distanza
Queste linee indicano la distanza approssimativa da un punto misurata dal retro del
veicolo (dall'estremità del paraurti).
Le linee rossa e gialla indicano i punti distanti circa 50 cm, per la linea rossa e 100 cm,
per la linea gialla, dal paraurti posteriore (punto centrale di ciascuna linea).
tFunzionamento del monitor retrovisore
Le modalità operative del monitor retrovisore quando il veicolo ha inserita la retromarcia
variano in funzione delle condizioni del traffico, della strada e del veicolo medesimo.
Anche l'entità della sterzata e la durata della manovra variano a seconda delle condizioni,
pertanto è importante verificare con i propri occhi qual è l'effettiva situazione e adattare la
sterzata di conseguenza.
Tenere in debita considerazione le avvertenze di cui sopra prima di usare il monitor
retrovisore.Le linee guida visualizzate sullo schermo sono linee fisse. Non sono sincronizzate con
l'azione del conducente sul volante. Usare sempre la massima prudenza e controllare coi
propri occhi
l'area retrostante il veicolo e l'area circostante quando si effettua una
retromarcia.
Per sicurezza, dare un'occhiata intorno
b
a
AVVERTENZA

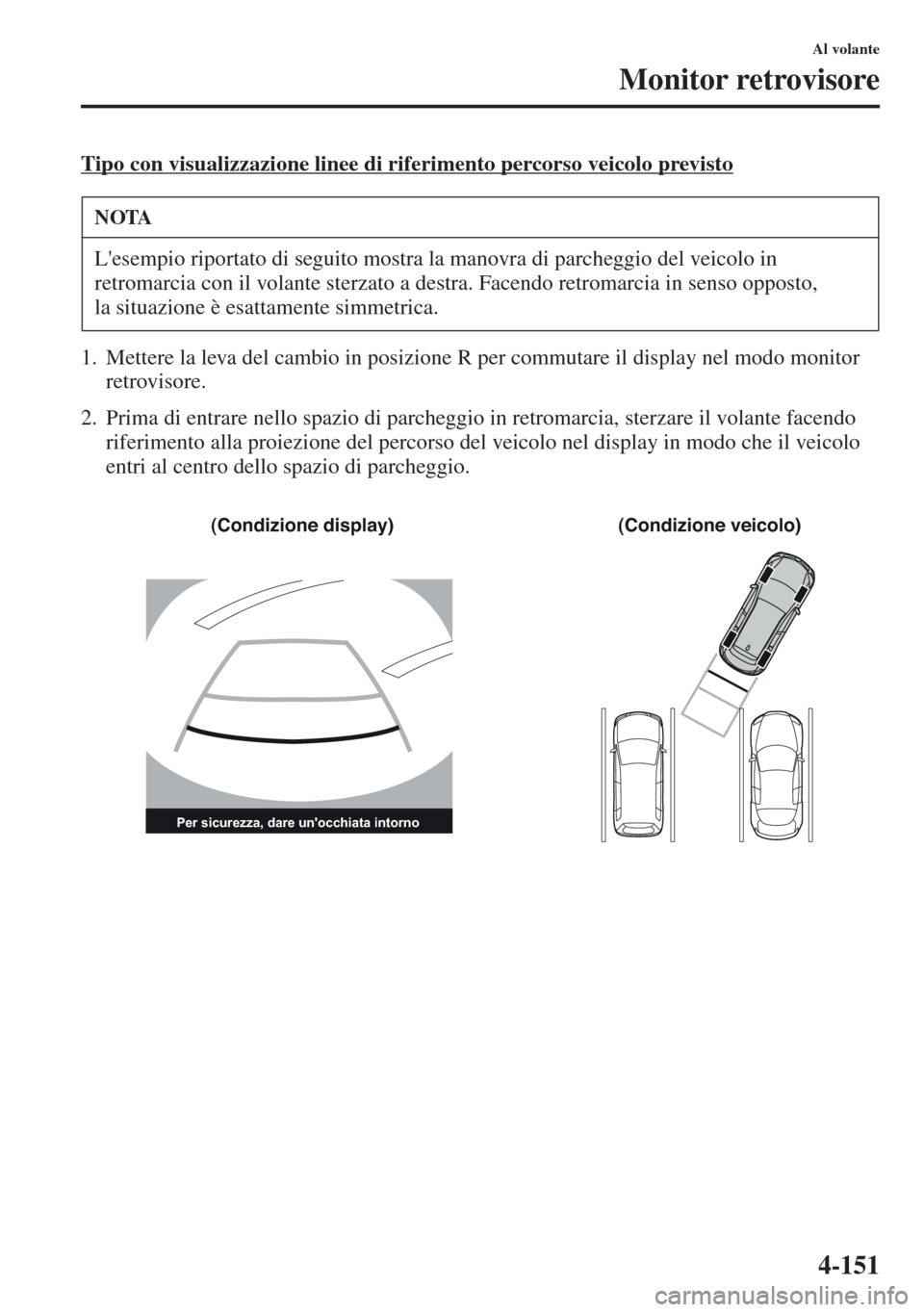

4-151
Al volante
Monitor retrovisore
Tipo con visualizzazione linee di riferimento percorso veicolo previsto
1. Mettere la leva del cambio in posizione R per commutare il display nel modo monitor
retrovisore.
2. Prima di entrare nello spazio di parcheggio in retromarcia, sterzare il volante facendo
riferimento alla proiezione del percorso del veicolo nel display in modo che il veicolo
entri al centro dello spazio di parcheggio.
NOTA
L'esempio riportato di seguito mostra la manovra di parcheggio del veicolo in
retromarcia con il volante sterzato a destra. Facendo retromarcia in senso opposto,
la situazione è esattamente simmetri
ca.
Per sicurezza, dare un'occhiata intorno
(Condizione display) (Condizione veicolo)

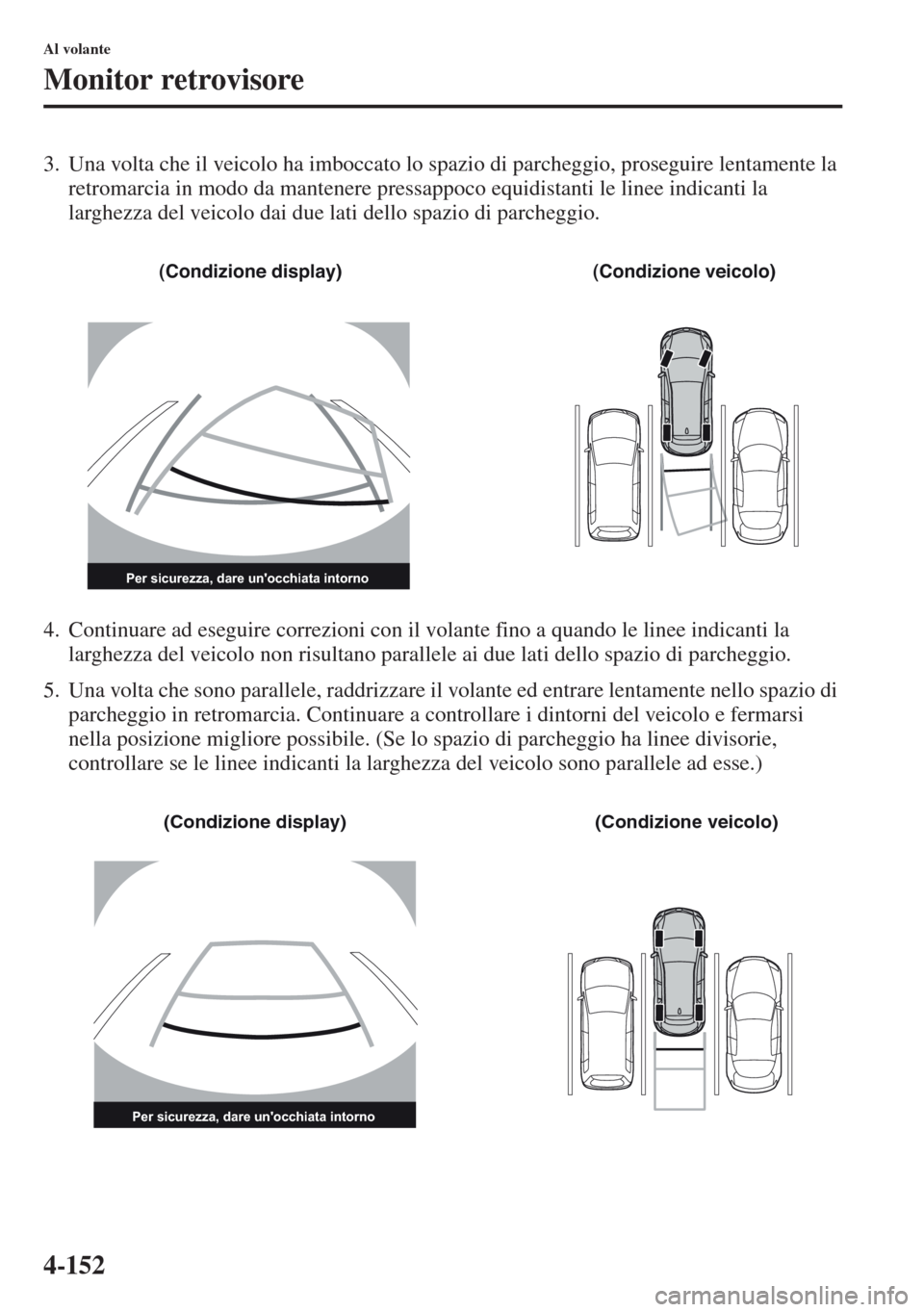

4-152
Al volante
Monitor retrovisore
3. Una volta che il veicolo ha imboccato lo spazio di parcheggio, proseguire lentamente la
retromarcia in modo da mantenere pressappoco equidistanti le linee indicanti la
larghezza del veicolo dai due lati dello spazio di parcheggio.
4. Continuare ad eseguire correzioni con il volante fino a quando le linee indicanti la
larghezza del veicolo non risultano parallele ai due lati dello spazio di parcheggio.
5. Una volta che sono parallele, raddrizzare il volante ed entrare lentamente nello spazio di
parcheggio in retromarcia. Continuare a controllare i dintorni del veicolo e ferma
rsi
nella posizione migliore possibile. (Se lo spazio di parcheggio ha linee divisorie,
controllare se le linee indicanti la larghezza del veicolo sono parallele ad esse.)
Per sicurezza, dare un'occhiata intorno
(Condizione display) (Condizione veicolo)
Per sicurezza, dare un'occhiata intorno
(Condizione display) (Condizione veicolo)

4-153
Al volante
Monitor retrovisore
6. Quando la leva del cambio viene tolta dalla posizione R e messa in qualunque altra
posizione, lo schermo torna nel modo di visualizzazione precedente.
Tipo con visualizzazione linee di riferimento fisse
1. Mettere la leva del cambio in posizione R per commutare il display nel modo monitor
retrovisore.
NOTA
Dato che può esserci qualche differenza fra l'immagine visualizzata, come indicato
sotto, e le condizioni reali, verificare sempre con i propri occhi che l'area retrostante il
veicolo e l'area circostante siano totalmente sicure.
•Nell'immagine dello spazio di parcheggio (o del garage) mostrata sotto, sebbene nel
monitor l'estremità posteriore del veicolo e le linee guida per la distanza sembrino
parallele, a terra potrebbero non esserlo.
•Quando si entra in uno spazio di parcheggio che ha la linea divisoria su un solo lato,
la linea divisoria e la linea indicante la larghezza del veicolo possono apparire
parallele sul monitor ma in realtà non esserlo a terra.
NOTA
Le immagini riprodotte sul monitor dalla retrocamera di parcheggio sono invertite
(immagini allo specchio).
Per sicurezza, dare un'occhiata intorno
