MAZDA MODEL CX-5 2013 Manuale del proprietario (in Italian)

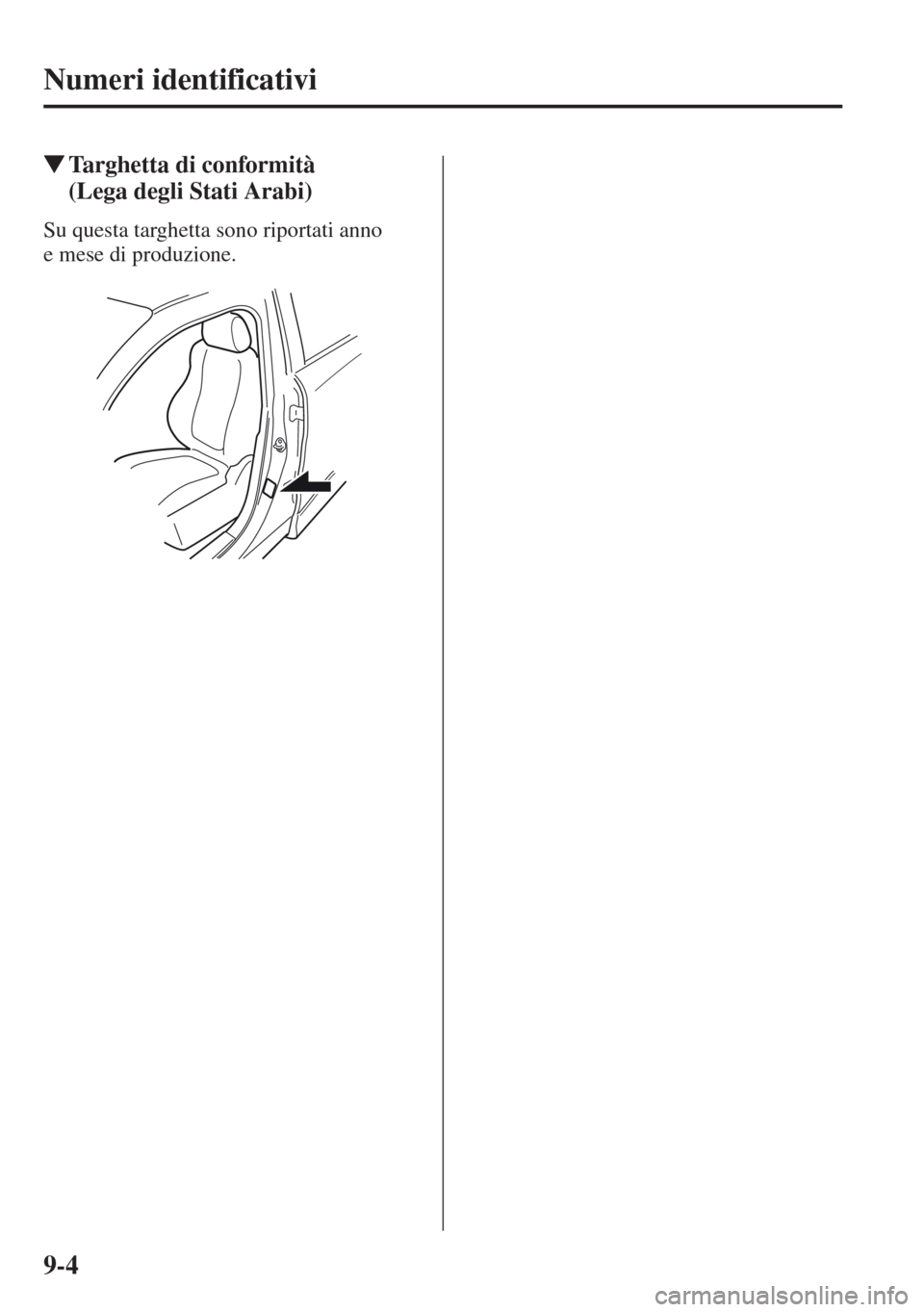

9-4
Numeri identificativi
tTarghetta di conformità
(Lega degli Stati Arabi)
Su questa targhetta sono riportati anno
e mese di produzione.

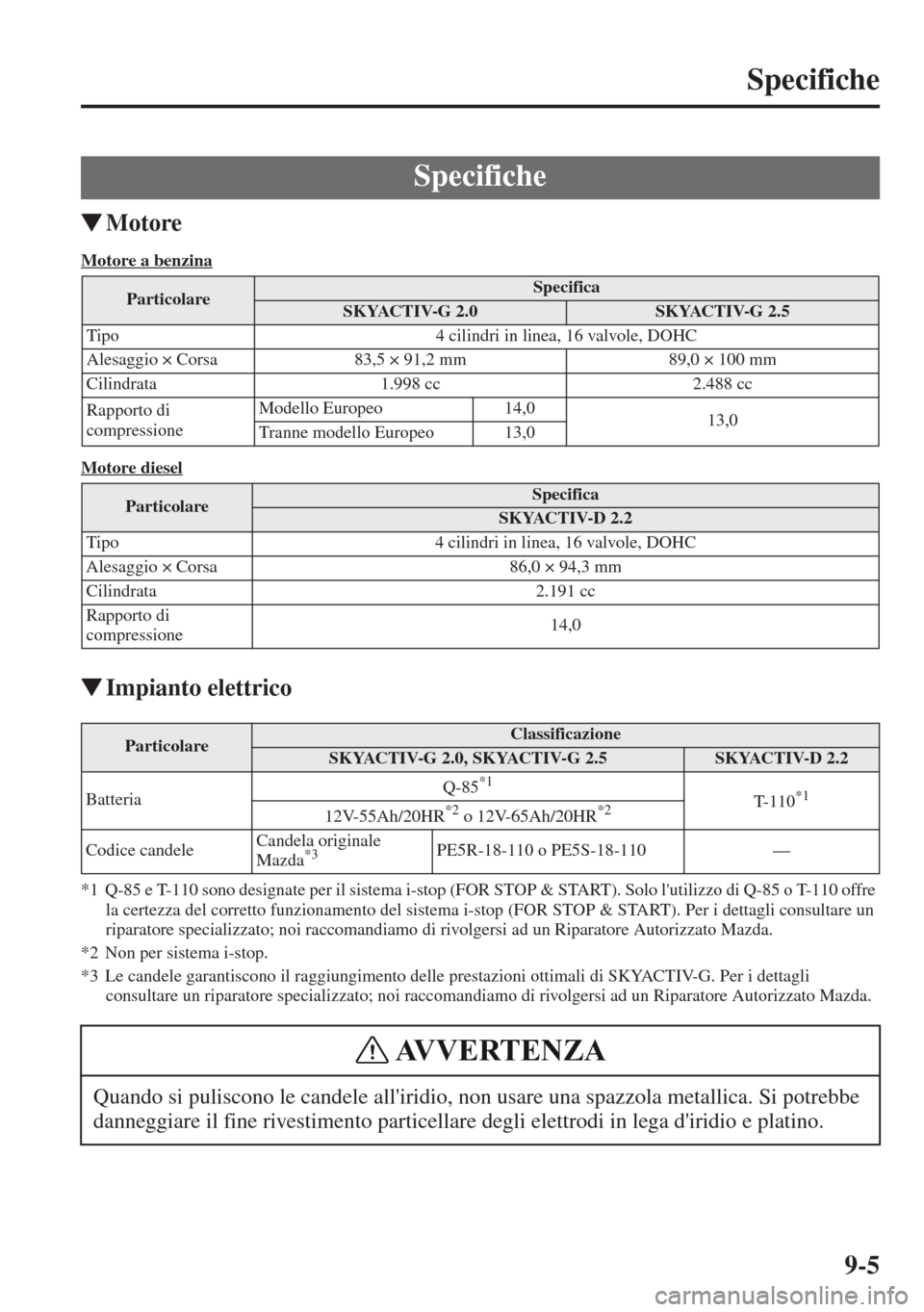

9-5
Specifiche
tMotore
Motore a benzina
Motore diesel
tImpianto elettrico
*1 Q-85 e T-110 sono designate per il sistema i-stop (FOR STOP & START). Solo l'utilizzo di Q-85 o T-110 offre
la certezza del corretto funzionamento del sistema i-stop (FOR STOP & START). Per i dettagli consultare un
riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
*2 Non per sistema i-stop.
*3 Le candele garantiscono il raggiungimento delle prestazioni ottimali di SKYACTIV-G. Per i dettagli
consultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Specifiche
ParticolareSpecifica
SKYACTIV-G 2.0SKYACTIV-G 2.5
Tipo 4 cilindri in linea, 16 valvole, DOHC
Alesaggio × Corsa 83,5 × 91,2 mm 89,0 × 100 mm
Cilindrata 1.998 cc 2.488 cc
Rapporto di
compressioneModello Europeo 14,0
13,0
Tranne modello Europeo 13,0
ParticolareSpecifica
SKYACTIV-D 2.2
Tipo 4 cilindri in linea, 16 valvole, DOHC
Alesaggio × Corsa 86,0 × 94,3 mm
Cilindrata 2.191 cc
Rapporto di
compressione14,0
ParticolareClassificazione
SKYACTIV-G 2.0, SKYACTIV-G 2.5SKYACTIV-D 2.2
BatteriaQ-85*1T- 1 1 0*112V-55Ah/20HR*2 o 12V-65Ah/20HR*2
Codice candeleCandela originale
Mazda*3PE5R-18-110 o PE5S-18-110 —
Quando si puliscono le candele all'iridio, non usare una spazzola metallica. Si potrebbe
danneggiare il fine rivestimento particellare degli elettrodi in lega d'iridio e platino.
AVVERTENZA

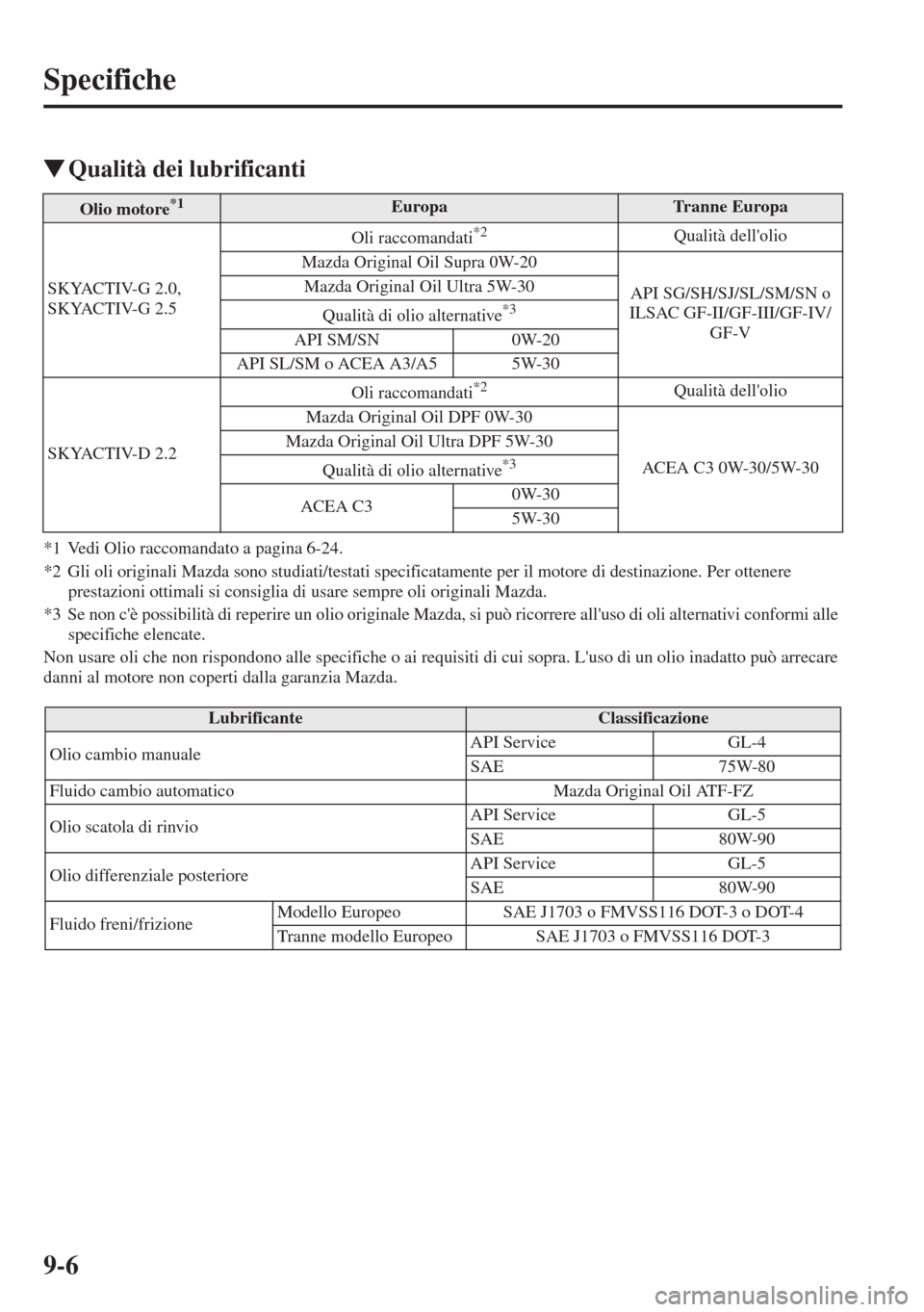

9-6
Specifiche
tQualità dei lubrificanti
*1 Vedi Olio raccomandato a pagina 6-24.
*2 Gli oli originali Mazda sono studiati/testati specificatamente per il motore di destinazione. Per ottenere
prestazioni ottimali si consiglia di usare sempre oli originali Mazda.
*3 Se non c'è possibilità di reperire un olio originale Mazda, si può ricorrere all'uso di oli alternativi conformi alle
specifiche elencate.
Non usare oli che non rispondono alle specifiche o ai requisiti di cui sopra. L'uso di un olio inadatto può
arrecare
danni al motore non coperti dalla garanzia Mazda.
Olio motore*1EuropaTranne Europa
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Oli raccomandati
*2Qualità dell'olio
Mazda Original Oil Supra 0W-20
API SG/SH/SJ/SL/SM/SN o
ILSAC GF-II/GF-III/GF-IV/
GF-V Mazda Original Oil Ultra 5W-30
Qualità di olio alternative
*3
API SM/SN 0W-20
API SL/SM o ACEA A3/A5 5W-30
SKYACTIV-D 2.2Oli raccomandati
*2Qualità dell'olio
Mazda Original Oil DPF 0W-30
ACEA C3 0W-30/5W-30 Mazda Original Oil Ultra DPF 5W-30
Qualità di olio alternative
*3
ACEA C30W-30
5W-30
LubrificanteClassificazione
Olio cambio manualeAPI Service GL-4
SAE 75W-80
Fluido cambio automatico Mazda Original Oil ATF-FZ
Olio scatola di rinvioAPI Service GL-5
SAE 80W-90
Olio differenziale posterioreAPI Service GL-5
SAE 80W-90
Fluido freni/frizioneModello Europeo SAE J1703 o FMVSS116 DOT-3 o DOT-4
Tranne modello Europeo SAE J1703 o FMVSS116 DOT-3

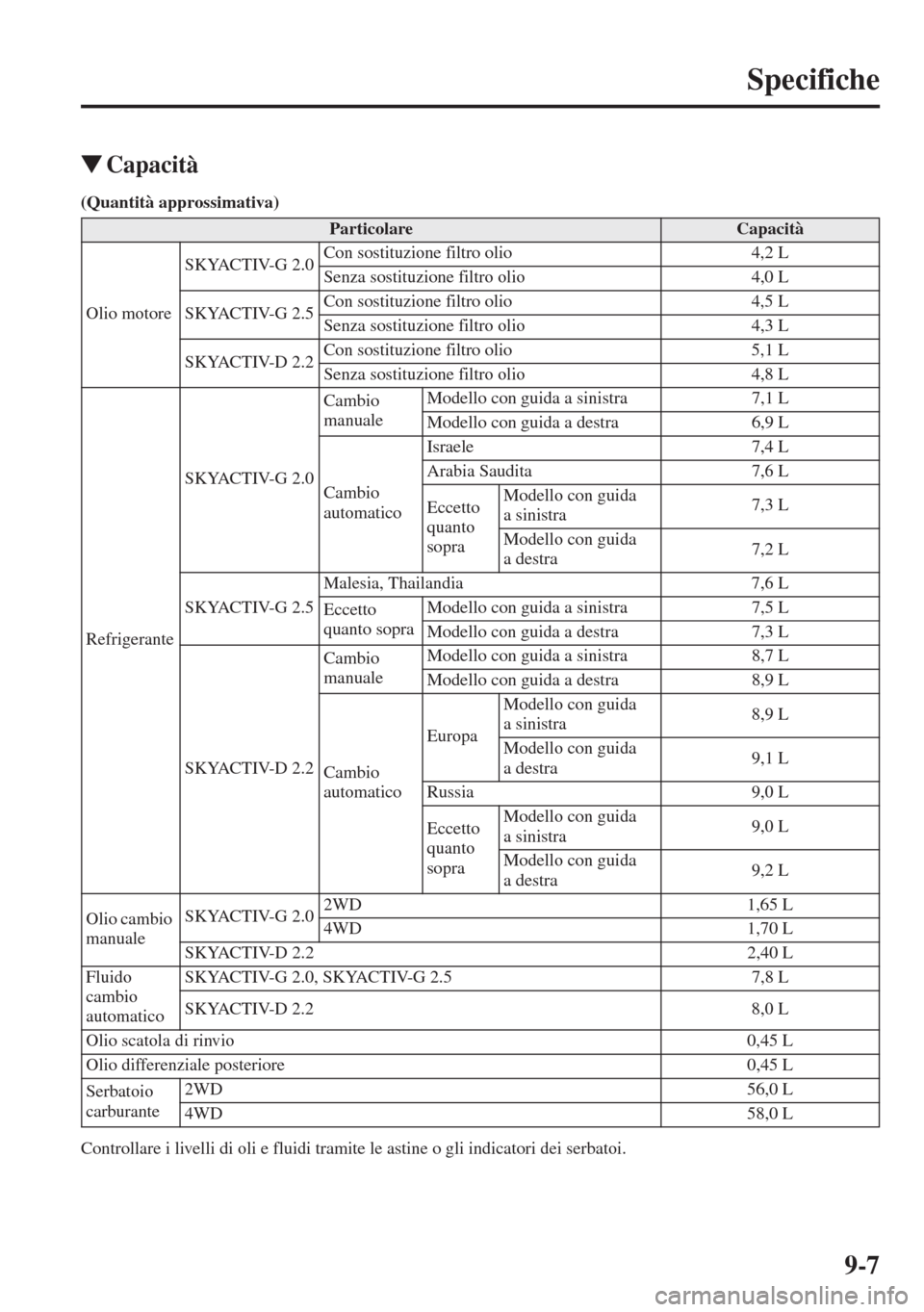

9-7
Specifiche
tCapacità
(Quantità approssimativa)
Controllare i livelli di oli e fluidi tramite le astine o gli indicatori dei serbatoi.
ParticolareCapacità
Olio motoreSKYACTIV-G 2.0Con sostituzione filtro olio 4,2 L
Senza sostituzione filtro olio 4,0 L
SKYACTIV-G 2.5Con sostituzione filtro olio 4,5 L
Senza sostituzione filtro olio 4,3 L
SKYACTIV-D 2.2Con sostituzione filtro olio 5,1 L
Senza sostituzione filtro olio 4,8 L
RefrigeranteSKYACTIV-G 2.0Cambio
manualeModello con guida a sinistra 7,1 L
Modello con guida a destra 6,9 L
Cambio
automaticoIsraele 7,4 L
Arabia Saudita
7,6 L
Eccetto
quanto
sopraModello con guida
a sinistra7,3 L
Modello con guida
a destra7,2 L
SKYACTIV-G 2.5Malesia, Thailandia 7,6 L
Eccetto
quanto sopraModello con guida a sinistra 7,5 L
Modello con guida a destra 7,3 L
SKYACTIV-D 2.2Cambio
manualeModello con guida a sinistra 8,7 L
Modello con guida a destra 8,9 L
Cambio
automaticoEuropaModello con guida
a sinistra8,9 L
Modello con guida
a destra9,1 L
Russia 9,0 L
Eccetto
quanto
sopraModello con guida
a
sinistra9,0 L
Modello con guida
a destra9,2 L
Olio cambio
manualeSKYACTIV-G 2.02WD 1,65 L
4WD 1,70 L
SKYACTIV-D 2.2 2,40 L
Fluido
cambio
automaticoSKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 L
SKYACTIV-D 2.2 8,0 L
Olio scatola di rinvio 0,45 L
Olio differenziale posteriore 0,45 L
Serbatoio
carburante2WD 56,0 L
4WD 58,0 L

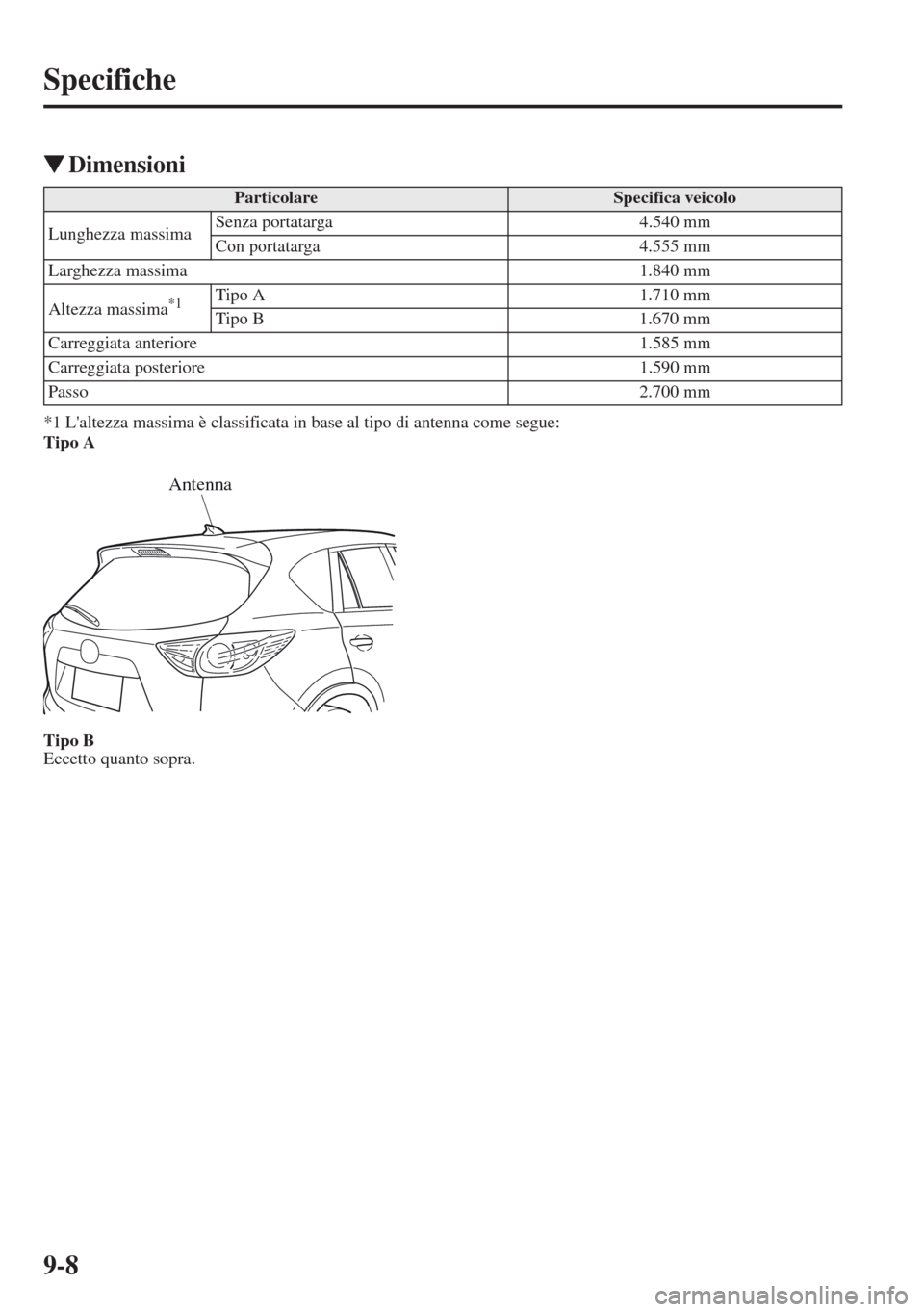

9-8
Specifiche
tDimensioni
*1 L'altezza massima è classificata in base al tipo di antenna come segue:
Tipo A
Tipo B
Eccetto quanto sopra.
ParticolareSpecifica veicolo
Lunghezza massimaSenza portatarga 4.540 mm
Con portatarga 4.555 mm
Larghezza massima 1.840 mm
Altezza massima
*1Tipo A 1.710 mm
Tipo B 1.670 mm
Carreggiata anteriore 1.585 mm
Carreggiata posteriore 1.590 mm
Passo 2.700 mm
Antenna

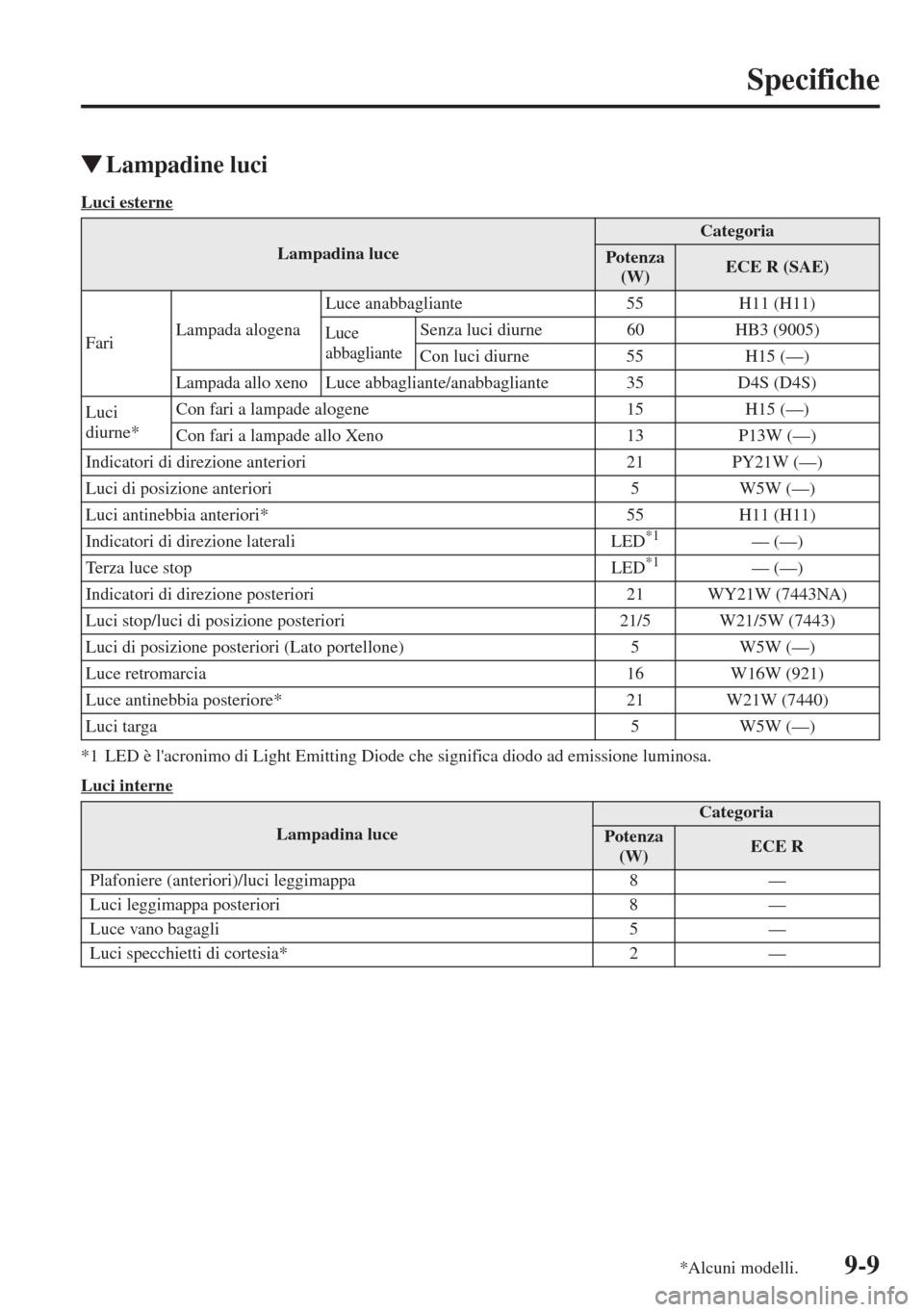

9-9
Specifiche
tLampadine luci
Luci esterne
*1 LED è l'acronimo di Light Emitting Diode che significa diodo ad emissione luminosa.
Luci interne
Lampadina luce
Categoria
Potenza
(W)ECE R (SAE)
FariLampada alogenaLuce anabbagliante 55 H11 (H11)
Luce
abbaglianteSenza luci diurne 60 HB3 (9005)
Con luci diurne 55 H15 (—)
Lampada allo xeno Luce abbagliante/anabbagliante 35 D4S (D4S)
Luci
diurne*Con fari a lampade alogene 15 H15 (—)
Con fari a lampade allo Xeno 13 P13W (—)
Indicatori di direzione anteriori 21 PY21W (—)
Luci di posizione anteriori 5 W5W (—)
Luci antinebbia anteriori* 55 H11 (H11)
Indicatori di direzione laterali LED
*1— (—)
Terza luce stop LED*1— (—)
Indicatori di direzione posteriori 21 WY21W (7443NA)
Luci stop/luci di posizione posteriori 21/5 W21/5W (7443)
Luci di posizione posteriori (Lato portellone) 5 W5W (—)
Luce retromarcia 16 W16W (921)
Luce antinebbia posteriore* 21 W21W (7440)
Luci targa 5 W5W (—)
Lampadina luceCategoria
Potenza
(W)ECE R
Plafoniere (anteriori)/luci leggimappa 8 —
Luci leggimappa posteriori 8 —
Luce vano bagagli 5 —
Luci specchietti di cortesia* 2 —
*Alcuni modelli.

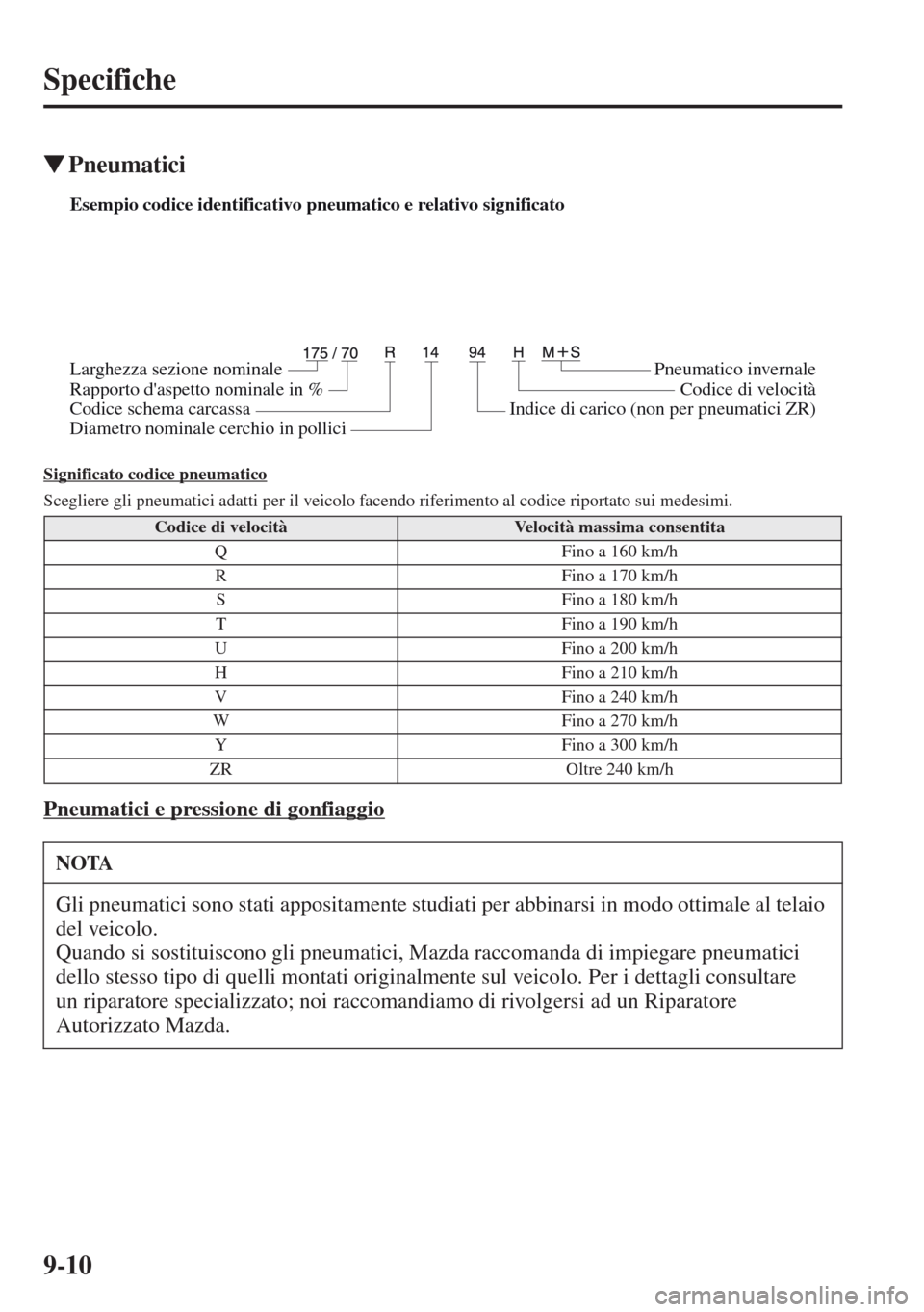

9-10
Specifiche
tPneumatici
Significato codice pneumatico
Scegliere gli pneumatici adatti per il veicolo facendo riferimento al codice riportato sui medesimi.
Pneumatici e pressione di gonfiaggio
Codice di velocitàVelocità massima consentita
Q Fino a 160 km/h
R Fino a 170 km/h
S Fino a 180 km/h
T Fino a 190 km/h
U Fino a 200 km/h
H Fino a 210 km/h
V Fino a 240 km/h
W Fino a 270 km/h
Y Fino a 300 km/h
ZR Oltre 240 km/h
NOTA
Gli pneumatici sono stati appositamente studiati per abbinarsi in modo ottimale al telaio
del veicolo.
Quando si sostituiscono gli pneumatici, Mazda raccomanda di impiegare pneu
matici
dello stesso tipo di quelli montati originalmente sul veicolo. Per i dettagli consultare
un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda.
Esempio codice identificativo pneumatico e relativo significato
Larghezza sezione nominale
Rapporto d'aspetto nominale in %
Codice schema carcassaPneumatico invernale
Codice di velocità
Indice di carico (non per pneumatici ZR)
Diametro nominale cerchio in pollici

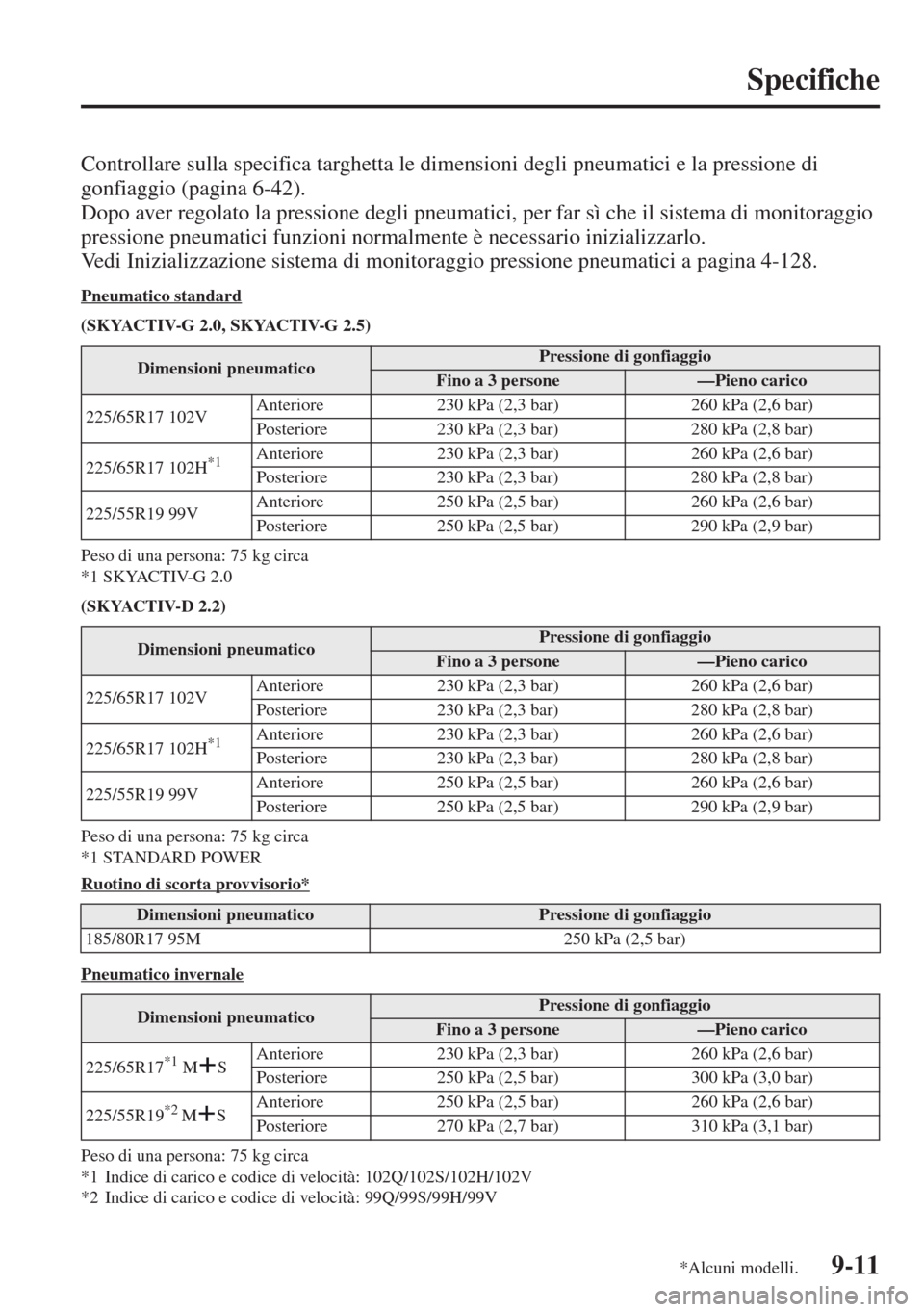

9-11
Specifiche
Controllare sulla specifica targhetta le dimensioni degli pneumatici e la pressione di
gonfiaggio (pagina 6-42).
Dopo aver regolato la pressione degli pneumatici, per far sì che il sistema di monitoraggio
pressione pneumatici funzioni normalmente è necessario inizializzarlo.
Vedi Inizializzazione sistema di monitoraggio pressione pneumatici a pagina 4-128.
Pneumatico standard
(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Peso di una persona: 75 kg circa
*1 SKYACTIV-G 2.0
(SKYACTIV-D 2.2)
Peso di una persona: 75 kg circa
*1 STANDARD POWER
Ruotino di scorta provvisorio*
Pneumatico invernale
Peso di una persona: 75 kg circa
*1 Indice di carico e codice di velocità: 102Q/102S/102H/102V
*2 Indice di carico e codice di velocità: 99Q/99S/99H/99V
Dimensioni pneumaticoPressione di gonfiaggio
Fino a 3 persone—Pieno carico
225/65R17 102VAnteriore 230 kPa (2,3 bar) 260 kPa (2,6 bar)
Posteriore 230 kPa (2,3 bar) 280 kPa (2,8 bar)
225/65R17 102H
*1Anteriore 230 kPa (2,3 bar) 260 kPa (2,6 bar)
Posteriore 230 kPa (2,3 bar) 280 kPa (2,8 bar)
225/55R19 99VAnteriore 250 kPa (2,5 bar) 260 kPa (2,6 bar)
Posteriore 250 kPa (2,5 bar) 290 kPa (2,9 bar)
Dimensioni pneumaticoPressione di gonfiaggio
Fino a 3 persone—Pieno carico
225/65R17 102VAnteriore 230 kPa (2,3 bar) 260 kPa (2,6 bar)
Posteriore 230 kPa (2,3 bar) 280 kPa (2,8 bar)
225/65R17 102H
*1Anteriore 230 kPa (2,3 bar) 260 kPa (2,6 bar)
Posteriore 230 kPa (2,3 bar) 280 kPa (2,8 bar)
225/55R19 99VAnteriore 250 kPa (2,5 bar) 260 kPa (2,6 bar)
Posteriore 250 kPa (2,5 bar) 290 kPa (2,9 bar)
Dimensioni pneumaticoPressione di gonfiaggio
185/80R17 95M 250 kPa (2,5 bar)
Dimensioni pneumaticoPressione di gonfiaggio
Fino a 3 persone—Pieno carico
225/65R17
*1 MSAnteriore 230 kPa (2,3 bar) 260 kPa (2,6 bar)
Posteriore 250 kPa (2,5 bar) 300 kPa (3,0 bar)
225/55R19
*2 MSAnteriore 250 kPa (2,5 bar) 260 kPa (2,6 bar)
Posteriore 270 kPa (2,7 bar) 310 kPa (3,1 bar)
*Alcuni modelli.

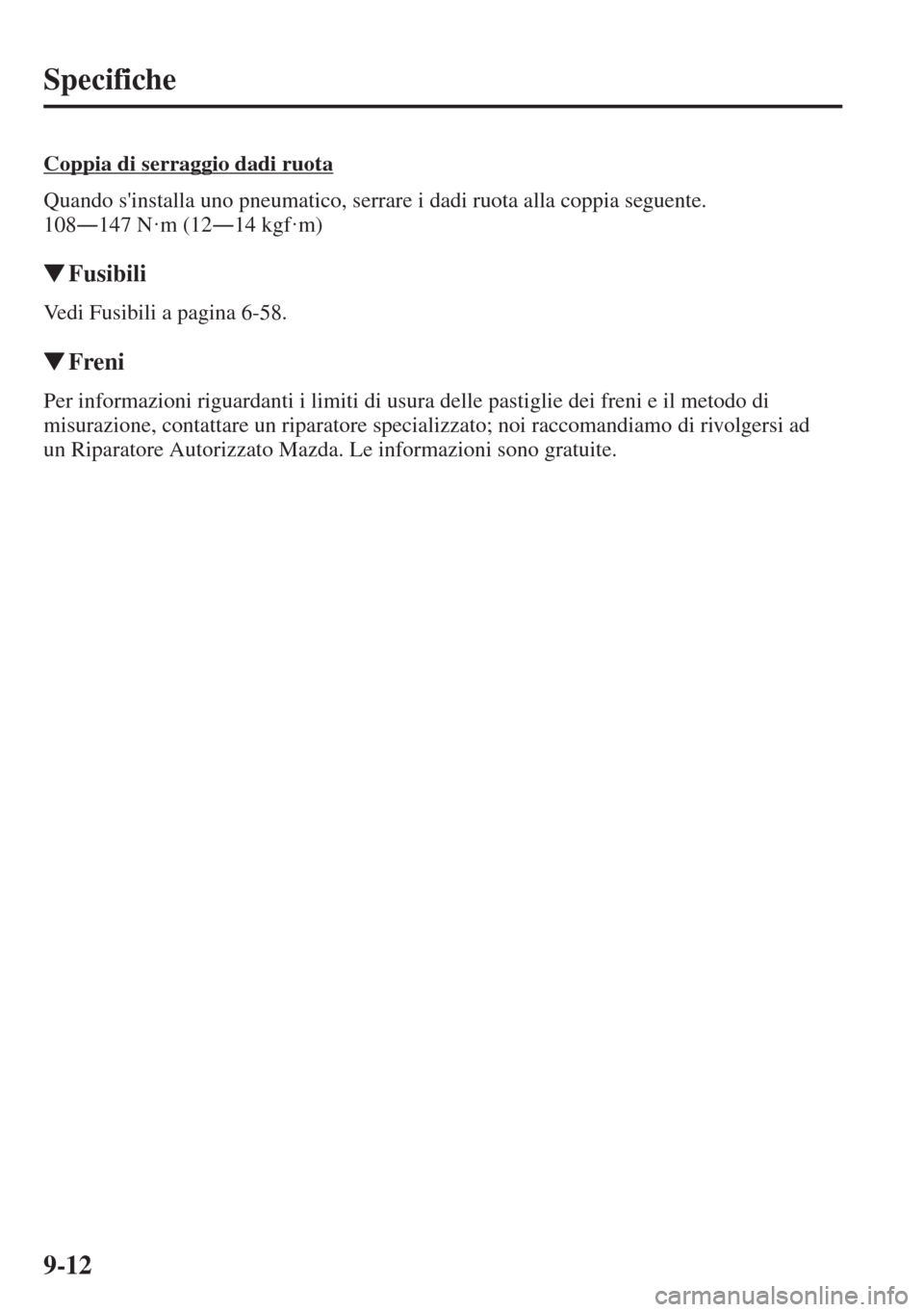

9-12
Specifiche
Coppia di serraggio dadi ruota
Quando s'installa uno pneumatico, serrare i dadi ruota alla coppia seguente.
108147 N·m (1214 kgf·m)
tFusibili
Vedi Fusibili a pagina 6-58.
tFreni
Per informazioni riguardanti i limiti di usura delle pastiglie dei freni e il metodo di
misurazione, contattare un riparatore specializzato; noi raccomandiamo di rivolgersi ad
un Riparatore Autorizzato Mazda. Le informazioni sono gratuite.

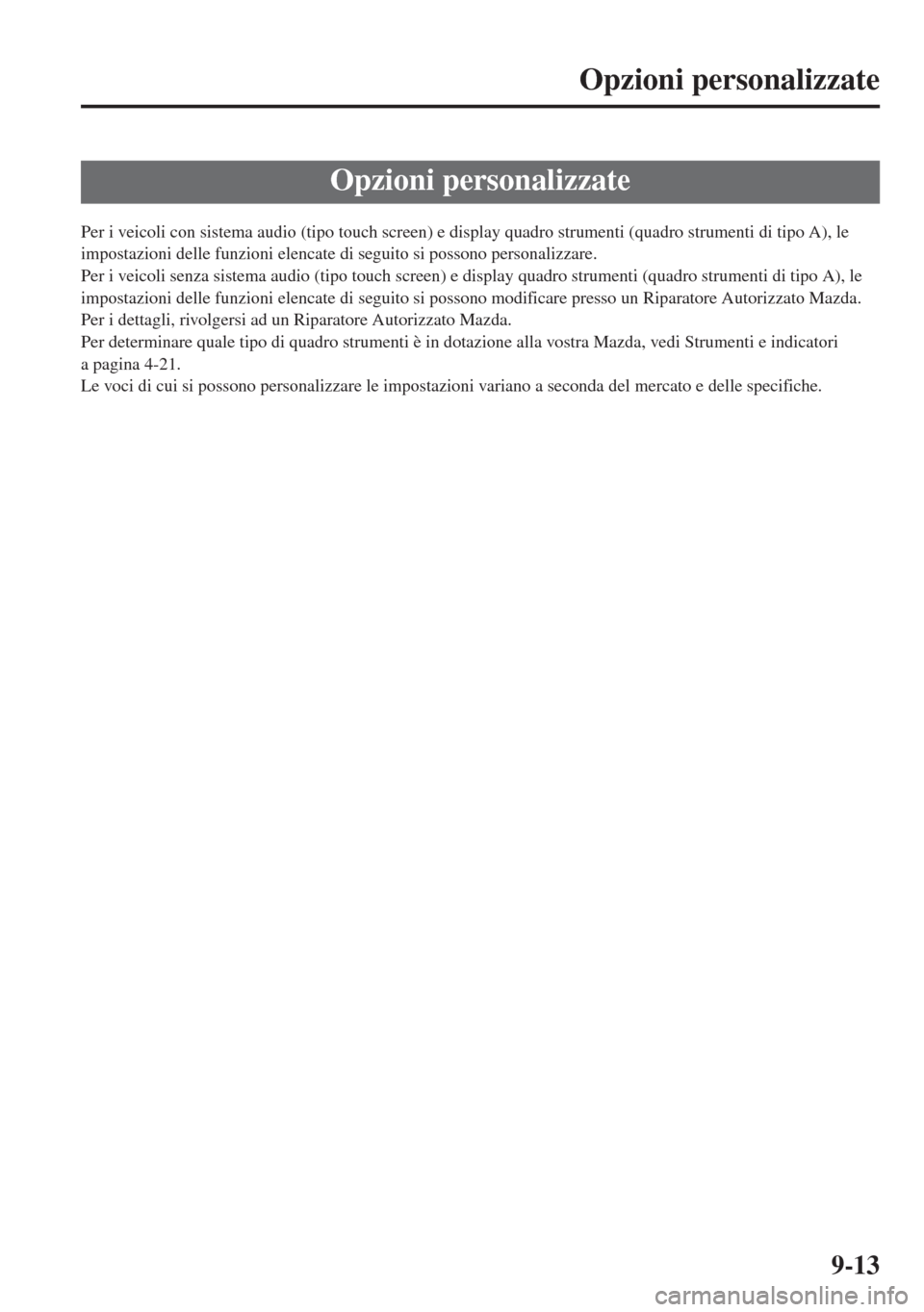

9-13
Opzioni personalizzate
Per i veicoli con sistema audio (tipo touch screen) e display quadro strumenti (quadro strumenti di tipo A), le
impostazioni delle funzioni elencate di seguito si possono personalizzare.
Per i veicoli senza sistema audio (tipo touch screen) e display quadro strumenti (quadro strumenti di tipo A), le
impostazioni delle funzioni elencate di seguito si possono modificare presso un Riparatore Autorizzato Mazda.
Per i dettagli, rivolgersi ad un Riparatore Autorizzato Mazda.
Per determinare quale tipo di quadro strumenti è in dotazione alla vostra Mazda, vedi Strumenti e indicatori
a
pagina 4-21.
Le voc
i di cui si possono personalizzare le impostazioni variano a seconda del mercato e delle specifiche.
Opzioni personalizzate
