Page 51 of 733

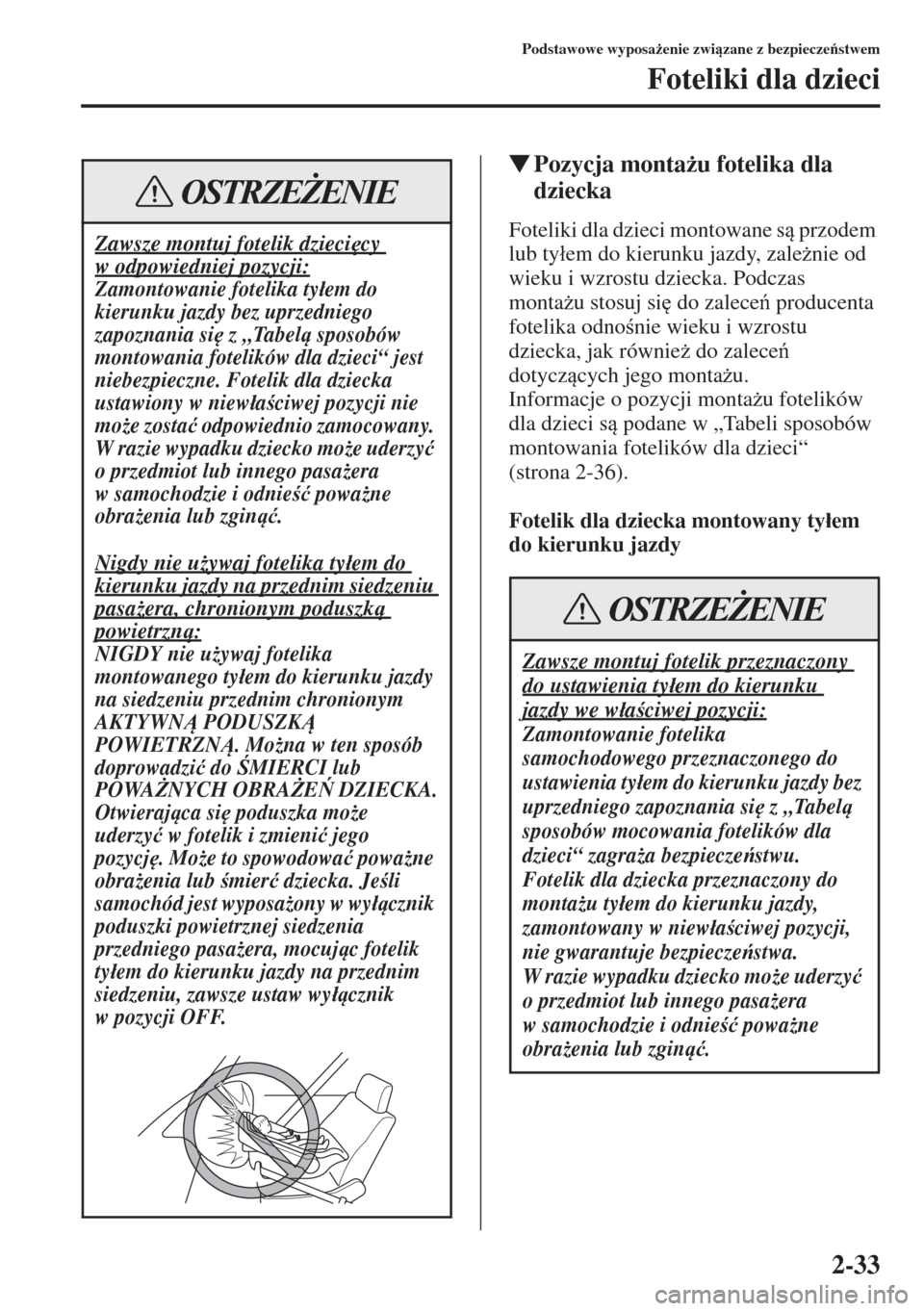

2-33
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
WPozycja monta*u fotelika dla
dziecka
Foteliki dla dzieci montowane s przodem
lub ty áem do kierunku jazdy, zale*nie od
wieku i wzrostu dziecka. Podczas
monta*u stosuj si
do zalece producenta
fotelika odno nie wieku i wzrostu
dziecka, jak równie* do zalece
dotyczcych jego monta*u.
Informacje o pozycji monta*u fotelików
dla dzieci s podane w „Tabeli sposobów
montowania fotelików dla dzieci“
(strona 2-36).
Fotelik dla dziecka montowany ty áem
do kierunku jazdyZawsze montuj fotelik dzieci
cy
w odpowiedniej pozycji:
Zamontowanie fotelika ty áem do
kierunku jazdy bez uprzedniego
zapoznania si
z „Tabel sposobów
montowania fotelików dla dzieci“ jest
niebezpieczne. Fotelik dla dziecka
ustawiony w niew áa ciwej pozycji nie
mo*e zosta ü odpowiednio zamocowany.
W razie wypadku dziecko mo*e uderzy ü
o przedmiot lub innego pasa*era
w samochodzie i odnie ü powa*ne
obra*enia lub zgin ü.
Nigdy nie u*ywaj fotelika ty áem do
kierunku jazdy na przednim siedzeniu
pasa*era, chronionym poduszk
powietrzn:
NIGDY nie u*ywaj fotelika
montowanego ty áem do kierunku jazdy
na siedzeniu przednim chronionym
AKTYWN PODUSZK
POWIETRZN. Mo*na w ten sposób
doprowadzi ü do MIERCI lub
POWA)NYCH OBRA)E DZIECKA.
Otwierajca si
poduszka mo*e
uderzy ü w fotelik i zmieni ü jego
pozycj
. Mo*e to spowodowa ü powa*ne
obra*enia lub mier ü dziecka. Je li
samochód jest wyposa*ony w wy ácznik
poduszki powietrznej siedzenia
przedniego pasa*era, mocujc fotelik
ty áem do kierunku jazdy na przednim
siedzeniu, zawsze ustaw wy ácznik
w pozycji OFF.
OSTRZEŻENIE
Zawsze montuj fotelik przeznaczony
do ustawienia ty áem do kierunku
jazdy we w áa ciwej pozycji:
Zamontowanie fotelika
samochodowego przeznaczonego do
ustawienia ty áem do kierunku jazdy bez
uprzedniego zapoznania si
z „Tabel
sposobów mocowania fotelików dla
dzieci“ zagra*a bezpieczestwu.
Fotelik dla dziecka przeznaczony do
monta*u ty áem do kierunku jazdy,
zamontowany w niew áa ciwej pozycji,
nie gwarantuje bezpieczestwa.
W razie wypadku dziecko mo*e uderzy ü
o przedmiot lub innego pasa*era
w samochodzie i odnie ü powa*ne
obra*enia lub zgin ü.
OSTRZEŻENIE
Page 52 of 733

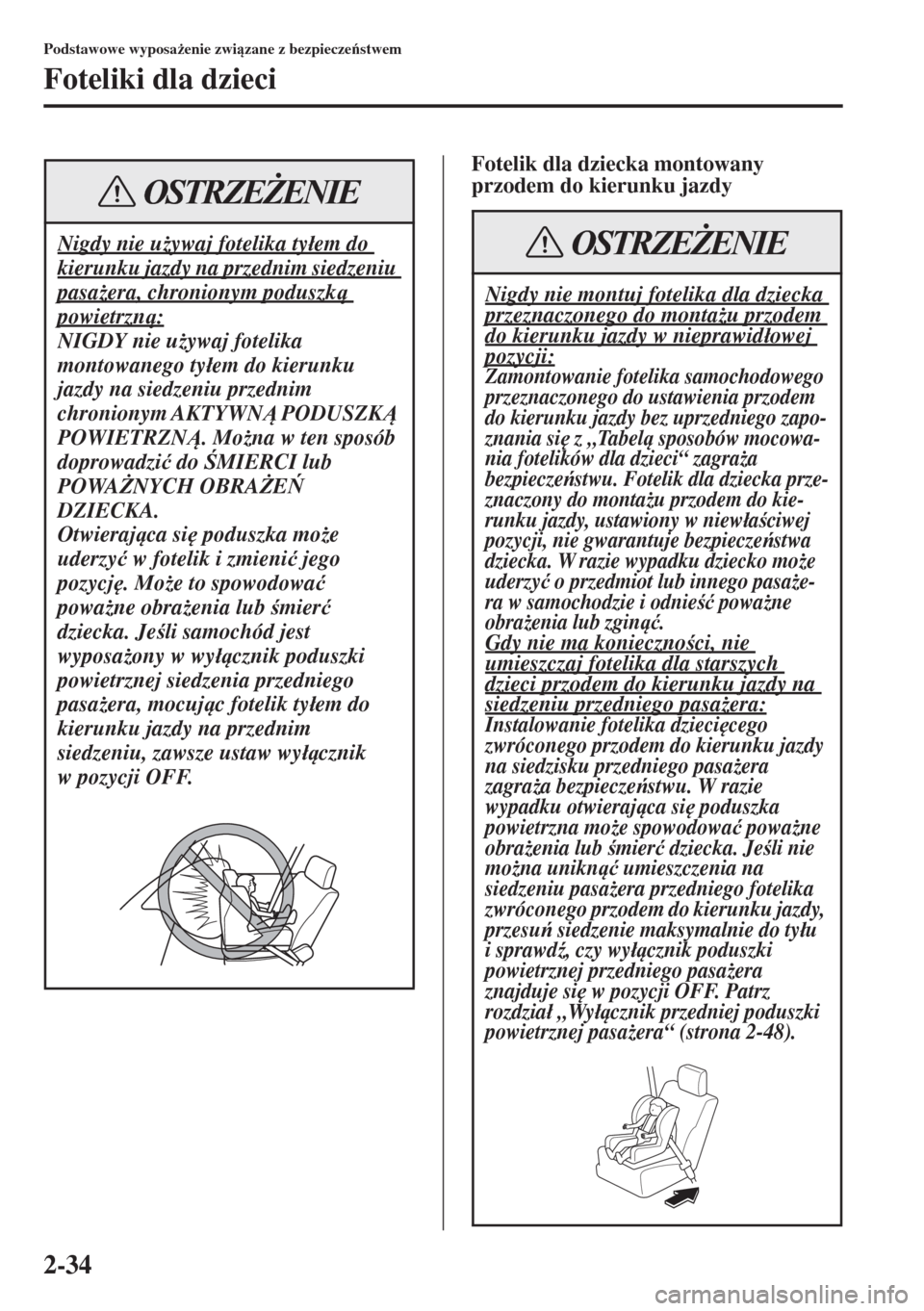

2-34
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
Fotelik dla dziecka montowany
przodem do kierunku jazdy
Nigdy nie u*ywaj fotelika ty áem do
kierunku jazdy na przednim siedzeniu
pasa*era, chronionym poduszk
powietrzn:
NIGDY nie u*ywaj fotelika
montowanego ty áem do kierunku
jazdy na siedzeniu przednim
chronionym AKTYWN PODUSZK
POWIETRZN. Mo*na w ten sposób
doprowadzi ü do MIERCI lub
POWA)NYCH OBRA)E
DZIECKA.
Otwierajca si
poduszka mo*e
uderzy ü w fotelik i zmieni ü jego
pozycj
. Mo*e to spowodowa ü
powa*ne obra*enia lub mier ü
dziecka. Je li samochód jest
wyposa*ony w wy ácznik poduszki
powietrznej siedzenia przedniego
pasa*era, mocujc fotelik ty áem do
kierunku jazdy na przednim
siedzeniu, zawsze ustaw wy ácznik
w pozycji OFF.
OSTRZEŻENIE
Nigdy nie montuj fotelika dla dziecka przeznaczonego do monta*u przodem do kierunku jazdy w nieprawid áowej pozycji:Zamontowanie fotelika samochodowego
przeznaczonego do ustawienia przodem
do kierunku jazdy bez uprzedniego zapo-
znania si
z„Tabel sposobów mocowa-
nia fotelików dla dzieci“ zagra*a
bezpieczestwu. Fotelik dla dziecka prze-
znaczony do monta*u przodem do kie-
runku jazdy, ustawiony w niew áa ciwej
pozycji, nie gwarantuje bezpieczestwa
dziecka. W razie wypadku dziecko mo*e
uderzy ü o przedmiot lub innego pasa*e-
ra w samochodzie i odnie ü powa*ne
obra*enia lub zgin ü.
Gdy nie ma konieczno ci, nie umieszczaj fotelika dla starszych dzieci przodem do kierunku jazdy na siedzeniu przedniego pasa*era:Instalowanie fotelika dzieci
cego
zwróconego przodem do kierunku jazdy
na siedzisku przedniego pasa*era
zagra*a bezpieczestwu. W razie
wypadku otwierajca si
poduszka
powietrzna mo*e spowodowa ü powa*ne
obra*enia lub mier ü dziecka. Je li nie
mo*na unikn ü umieszczenia na
siedzeniu pasa*era przedniego fotelika
zwróconego przodem do kierunku jazdy,
przesu siedzenie maksymalnie do ty áu
i sprawd(, czy wy ácznik poduszki
powietrznej przedniego pasa*era
znajduje si
w pozycji OFF. Patrz
rozdzia á „Wy ácznik przedniej poduszki
powietrznej pasa*era“ (strona 2-48).
OSTRZEŻENIE
Page 53 of 733

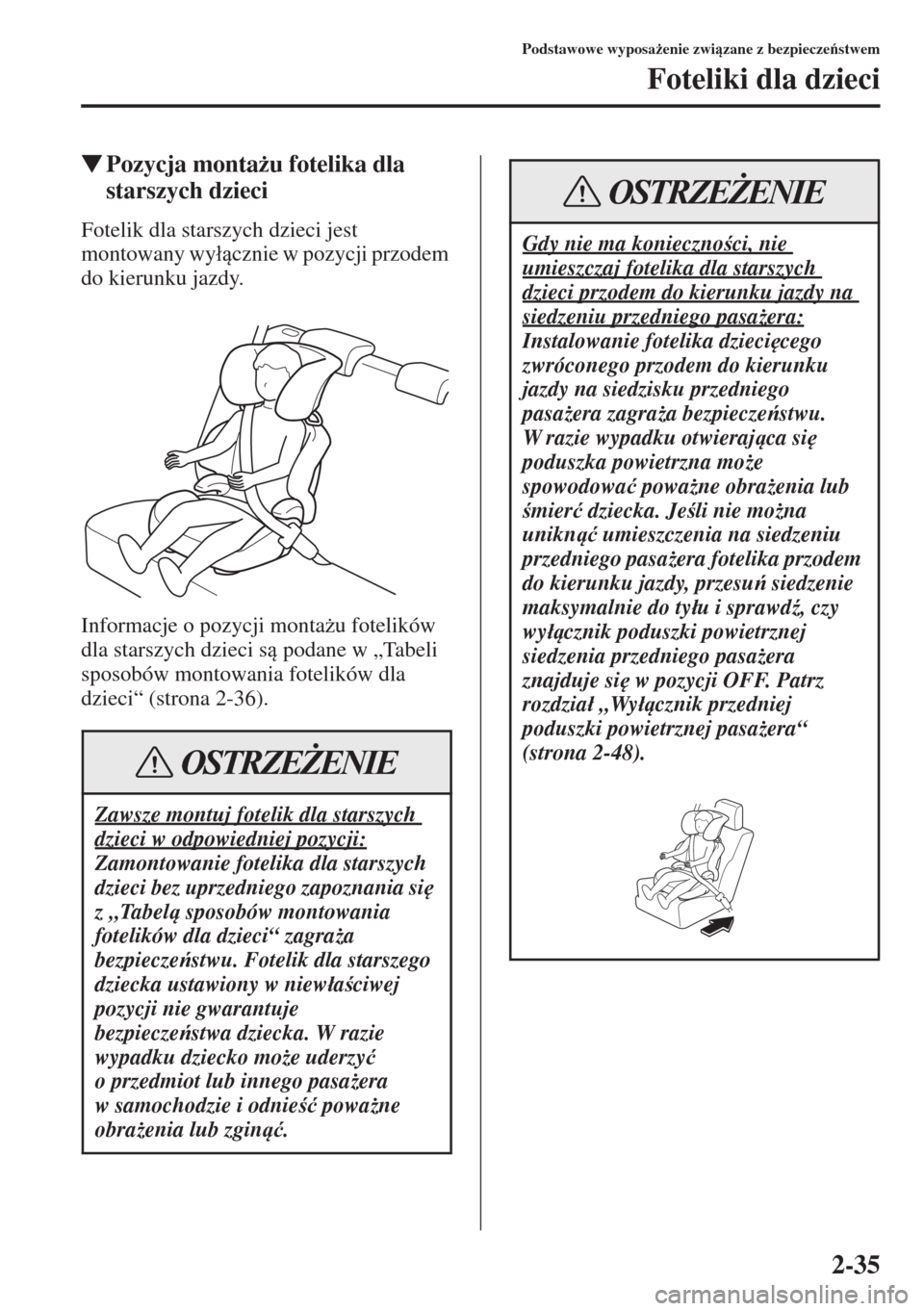

2-35
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
WPozycja monta*u fotelika dla
starszych dzieci
Fotelik dla starszych dzieci jest
montowany wy ácznie w pozycji przodem
do kierunku jazdy.
Informacje o pozycji monta*u fotelików
dla starszych dzieci s podane w „Tabeli
sposobów montowania fotelików dla
dzieci“ (strona 2-36).
Zawsze montuj fotelik dla starszych
dzieci w odpowiedniej pozycji:
Zamontowanie fotelika dla starszych
dzieci bez uprzedniego zapoznania si
z „Tabel sposobów montowania
fotelików dla dzieci“ zagra*a
bezpieczestwu. Fotelik dla starszego
dziecka ustawiony w niew áa ciwej
pozycji nie gwarantuje
bezpieczestwa dziecka. W razie
wypadku dziecko mo*e uderzy ü
o przedmiot lub innego pasa*era
w samochodzie i odnie ü powa*ne
obra*enia lub zgin ü.
OSTRZEŻENIE
Gdy nie ma konieczno ci, nie
umieszczaj fotelika dla starszych
dzieci przodem do kierunku jazdy na
siedzeniu przedniego pasa*era:
Instalowanie fotelika dzieci
cego
zwróconego przodem do kierunku
jazdy na siedzisku przedniego
pasa*era zagra*a bezpieczestwu.
W razie wypadku otwierajca si
poduszka powietrzna mo*e
spowodowa ü powa*ne obra*enia lub
mier ü dziecka. Je li nie mo*na
unikn ü umieszczenia na siedzeniu
przedniego pasa*era fotelika przodem
do kierunku jazdy, przesu siedzenie
maksymalnie do ty áu i sprawd(, czy
wy ácznik poduszki powietrznej
siedzenia przedniego pasa*era
znajduje si
w pozycji OFF. Patrz
rozdzia á „Wy ácznik przedniej
poduszki powietrznej pasa*era“
(strona 2-48).
OSTRZEŻENIE
Page 54 of 733

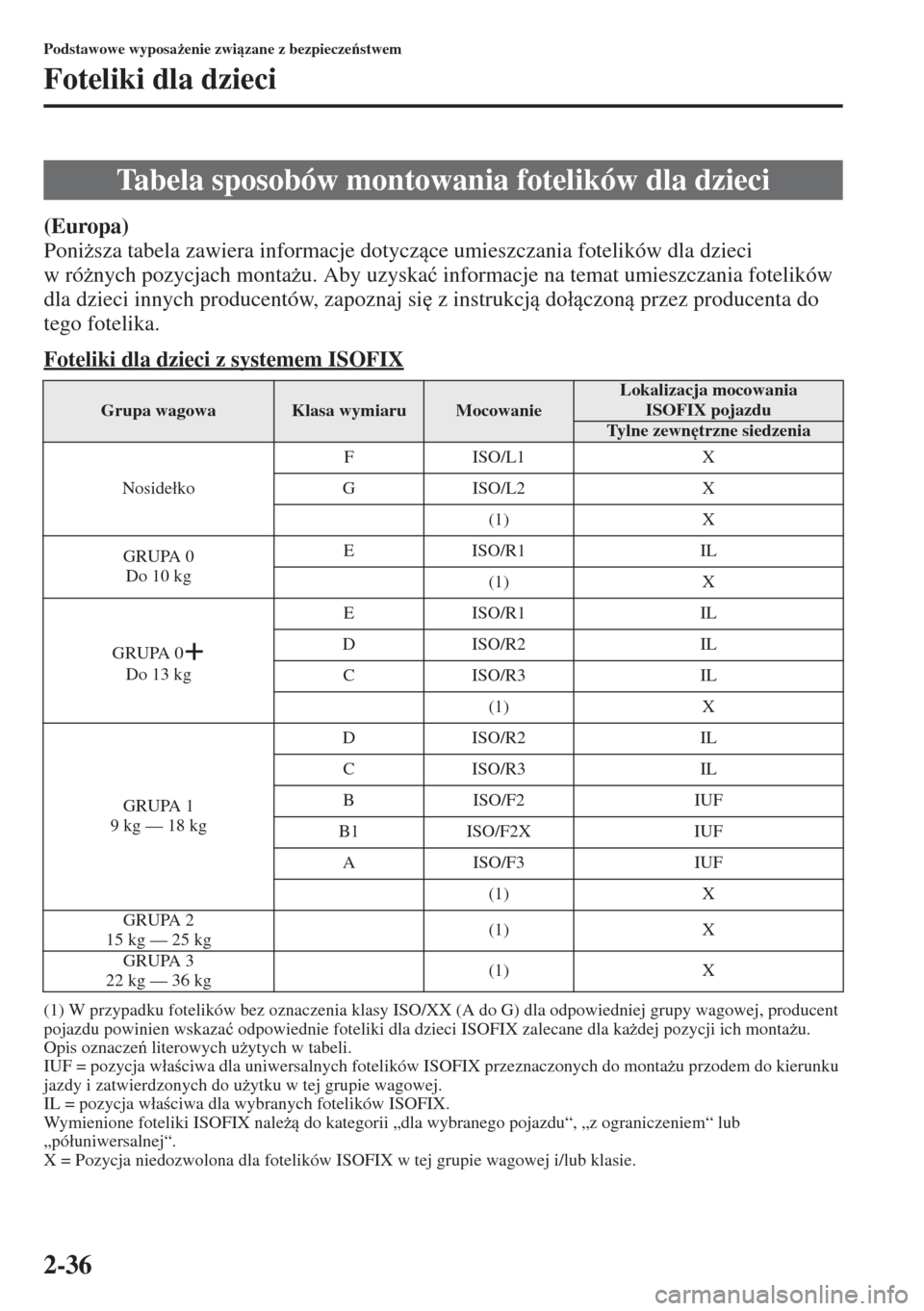

2-36
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
(Europa)
Poni*sza tabela zawiera informacje dotyczce umieszczania fotelików dla dzieci
wró*nych pozycjach monta*u. Aby uzyska ü informacje na temat umieszczania fotelików
dla dzieci innych producentów, zapoznaj si
z instrukcj do áczon przez producenta do
tego fotelika.
Foteliki dla dzieci z systemem ISOFIX
(1) W przypadku fotelików bez oznaczenia klasy ISO/XX (A do G) dla odpowiedniej grupy wagowej, producent
pojazdu powinien wskaza ü odpowiednie foteliki dla dzieci ISOFIX zalecane dla ka*dej pozycji ich monta*u.
Opis oznacze literowych u*ytych w tabeli.
IUF = pozycja w áa ciwa dla uniwersalnych fotelików ISOFIX przeznaczonych do monta*u przodem do kierunku
jazdy i zatwierdzonych do u*ytku w tej grupie wagowej.
IL = pozycja w áa ciwa dla wybranych fotelików ISOFIX.
Wymienione foteliki ISOFIX nale* do kategorii „dla wybranego pojazdu“, „z ograniczeniem“ lub
„pó áuniwersalnej“.
X = Pozycja niedozwolona dla fotelików ISOFIX w tej grupie wagowej i/lub klasie.
Tabela sposobów montowania fotelików dla dzieci
Grupa wagowaKlasa wymiaruMocowanieLokalizacja mocowania
ISOFIX pojazdu
Tylne zewn
trzne siedzenia
Noside ákoFISO/L1 X
GISO/L2 X
(1) X
GRUPA 0
Do 10 kgE ISO/R1 IL
(1) X
GRUPA 0
Do 13 kgE ISO/R1 IL
D ISO/R2 IL
C ISO/R3 IL
(1) X
GRUPA 1
9 kg — 18 kgD ISO/R2 IL
C ISO/R3 IL
BISO/F2 IUF
B1 ISO/F2X IUF
AISO/F3 IUF
(1) X
GRUPA 2
15 kg — 25 kg(1) X
GRUPA 3
22 kg — 36 kg(1) X
Page 55 of 733

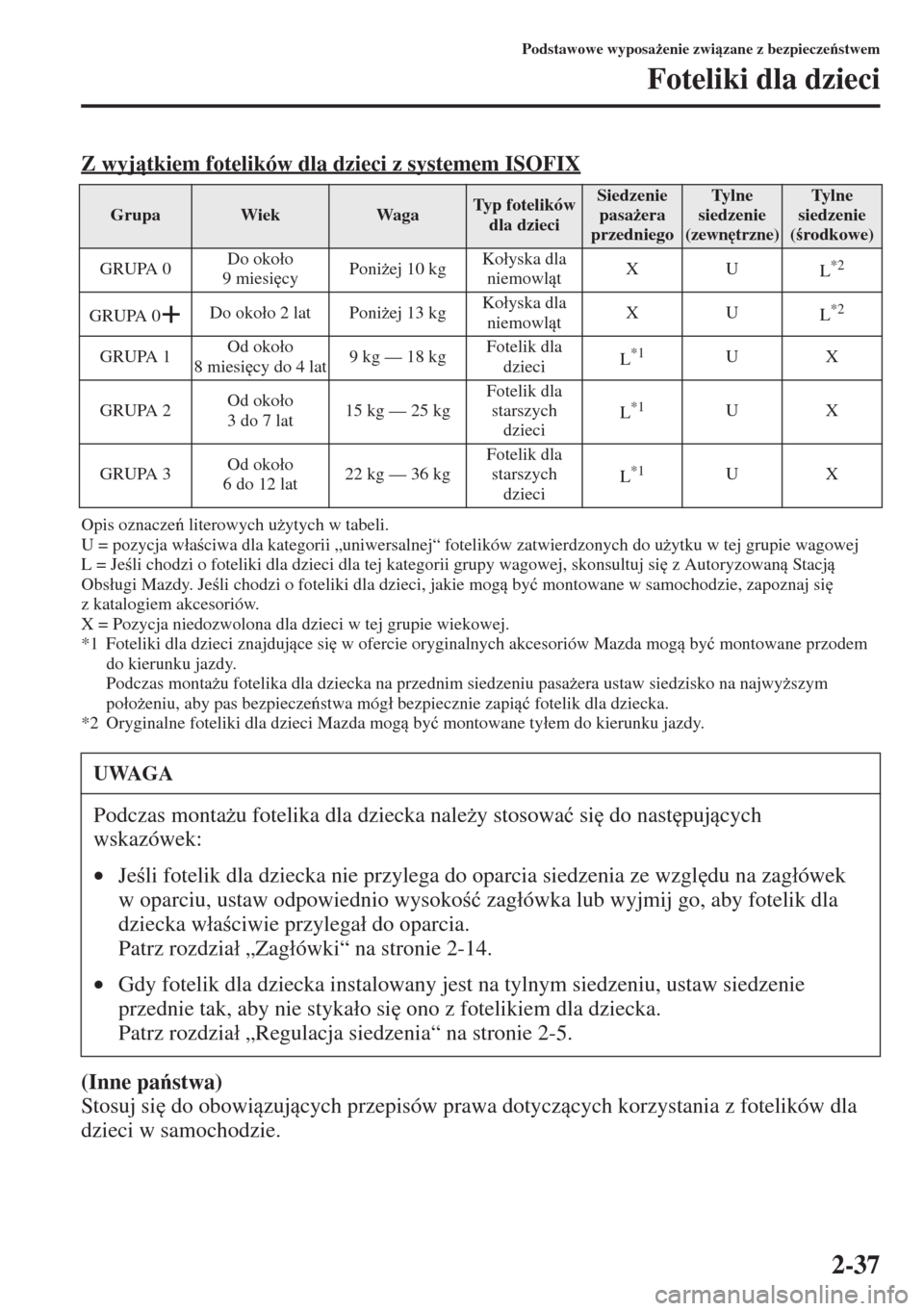

2-37
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
Z wyjtkiem fotelików dla dzieci z systemem ISOFIX
Opis oznacze literowych u*ytych w tabeli.
U = pozycja w áa ciwa dla kategorii „uniwersalnej“ fotelików zatwierdzonych do u*ytku w tej grupie wagowej
L = Je li chodzi o foteliki dla dzieci dla tej kategorii grupy wagowej, skonsultuj si
z Autoryzowan Stacj
Obs áugi Mazdy. Je li chodzi o foteliki dla dzieci, jakie mog by ü montowane w samochodzie, zapoznaj si
z katalogiem akcesoriów.
X = Pozycja niedozwolona dla dzieci w tej grupie wiekowej.
*1 Foteliki dla dzieci znajdujce si
w ofercie oryginalnych akcesoriów Mazda mog by ü montowane przodem
do kierunku jazdy.
Podczas monta*u fotelika dla dziecka na przednim siedzeniu pasa*era ustaw siedzisko na najwy*szym
po áo*eniu, aby pas bezpieczestwa móg á bezpiecznie zapi ü fotelik dla dziecka.
*2 Oryginalne foteliki dla dzieci Mazda mog by ü montowane ty áem do kierunku jazdy.
(Inne pastwa)
Stosuj si
do obowizujcych przepisów prawa dotyczcych korzystania z fotelików dla
dzieci w samochodzie.
GrupaWiekWag aTyp fotelików
dla dzieciSiedzenie
pasa*era
przedniegoTy l n e
siedzenie
(zewn
trzne)
Tylne
siedzenie
( rodkowe)
GRUPA 0Do oko áo
9miesi
cyPoni*ej 10 kgKo áyska dla
niemowltXU
L
*2
GRUPA 0Do oko áo 2 lat Poni*ej 13 kgKo áyska dla
niemowltXU
L*2
GRUPA 1Od oko áo
8miesi
cy do 4 lat9 kg — 18 kgFotelik dla
dzieciL*1UX
GRUPA 2Od oko áo
3 do 7 lat15 kg — 25 kgFotelik dla
starszych
dzieciL
*1UX
GRUPA 3Od oko áo
6 do 12 lat22 kg — 36 kgFotelik dla
starszych
dzieciL
*1UX
UWAGA
Podczas monta*u fotelika dla dziecka nale*y stosowa ü si
do nast
pujcych
wskazówek:
•Je li fotelik dla dziecka nie przylega do oparcia siedzenia ze wzgl
du na zag áówek
w oparciu, ustaw odpowiednio wysoko ü zag áówka lub wyjmij go, aby fotelik dla
dziecka w áa ciwie przylega á do oparcia.
Patrz rozdzia á „Zag áówki“ na stronie 2-14.
•Gdy fotelik dla dziecka instalowany jest na tylnym siedzeniu, ustaw siedzenie
przednie tak, aby nie styka áo si
ono z fotelikiem dla dziecka.
Patrz rozdzia á „Regulacja siedzenia“ na stronie 2-5.
Page 56 of 733

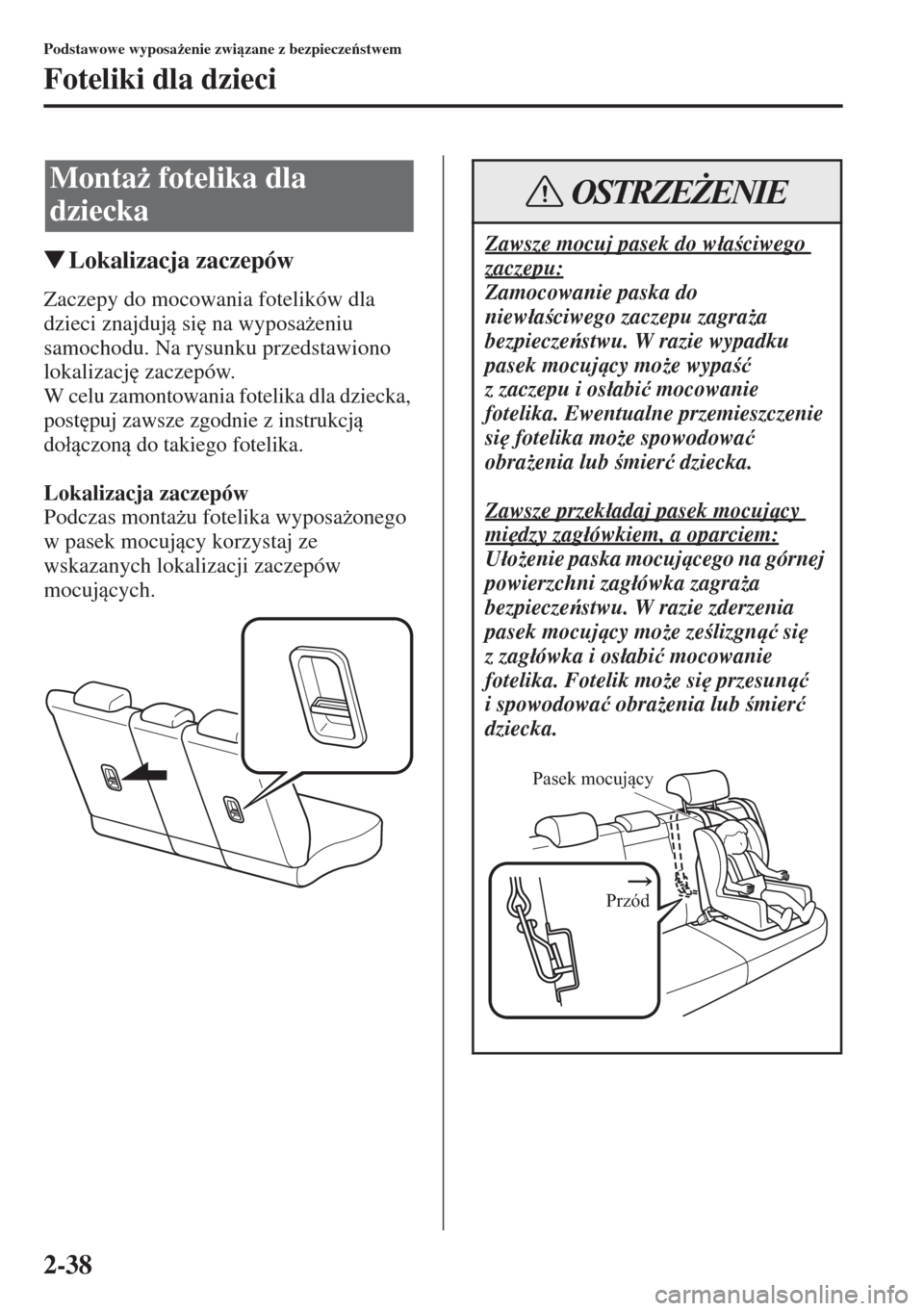

2-38
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
WLokalizacja zaczepów
Zaczepy do mocowania fotelików dla
dzieci znajduj si
na wyposa*eniu
samochodu. Na rysunku przedstawiono
lokalizacj
zaczepów.
W celu zamontowania fotelika dla dziecka,
post
puj zawsze zgodnie z instrukcj
do áczon do takiego fotelika.
Lokalizacja zaczepów
Podczas monta*u fotelika wyposa*onego
w pasek mocujcy korzystaj ze
wskazanych lokalizacji zaczepów
mocujcych.
Monta* fotelika dla
dziecka
Zawsze mocuj pasek do w áa ciwego
zaczepu:
Zamocowanie paska do
niew áa ciwego zaczepu zagra*a
bezpieczestwu. W razie wypadku
pasek mocujcy mo*e wypa ü
z zaczepu i os áabi ü mocowanie
fotelika. Ewentualne przemieszczenie
si
fotelika mo*e spowodowa ü
obra*enia lub mier ü dziecka.
Zawsze przek áadaj pasek mocujcy
mi
dzy zag áówkiem, a oparciem:
U áo*enie paska mocujcego na górnej
powierzchni zag áówka zagra*a
bezpieczestwu. W razie zderzenia
pasek mocujcy mo*e ze lizgn ü si
zzag áówka i os áabi ü mocowanie
fotelika. Fotelik mo*e si
przesun ü
i spowodowa ü obra*enia lub mier ü
dziecka.
OSTRZEŻENIE
Pasek mocujący
Przód
Page 57 of 733
2-39
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
WKorzystanie z Automatycznego
trybu gotowo ci*
Podczas korzystania z automatycznego
trybu gotowo ci przy monta*u fotelika dla
dziecka post
puj zgodnie z poni*szymi
instrukcjami.
1. Sprawd(, poprzez prób
przesuni
cia
do ty áu, czy oparcie siedzenia jest
prawid áowo zablokowane.
2. Podnie zag áówek do najwy*ej
zablokowanej pozycji.
Patrz rozdzia á „Zag áówki“ na
stronie 2-14.
3. Zamocuj fotelik, u*ywajc cz
ci
biodrowej pasa bezpieczestwa.
Sposób przeprowadzenia pasa przez
elementy fotelika jest przedstawiony
w instrukcji producenta umieszczonej
na foteliku.
4. Aby uruchomi ü automatyczny zwijacz,
wycignij ze zwijacza cz
ü barkow
ta my pasa na ca á d áugo ü.5. Doci nij mocno fotelik do siedzenia.
Sprawd(, czy ta ma pasa przylega do
niego mo*liwie ciasno. Je li zwijacz
znajduje si
w trybie automatycznym,
podczas zwijania pasa s áycha ü b
dzie
„klikni
cia“. Je li pas nie mocuje ci
le
fotelika, powtórz czynno ü.
6. Je li Twój fotelik wymaga u*ycia
paska mocujcego, stosuj si
do
wskazówek producenta w celu
zamocowania i dopasowania d áugo ci
paska po podniesieniu zag áówka.
UWAGA
Sprawd( dzia áanie tej funkcji przed
ka*dym u*yciem fotelika dla dziecka.
Kiedy uk áad znajduje si
w trybie
automatycznym, wysuni
cie pasa ze
zwijacza nie b
dzie mo*liwe.
Po wymontowaniu fotelika sprawd(,
czy pas ca ákowicie zwin á si
i uk áad
powróci á do awaryjnego trybu
gotowo ci, zanim pasa*erowie zajm
swoje miejsca.
*Wybrane wersje.
Page 58 of 733

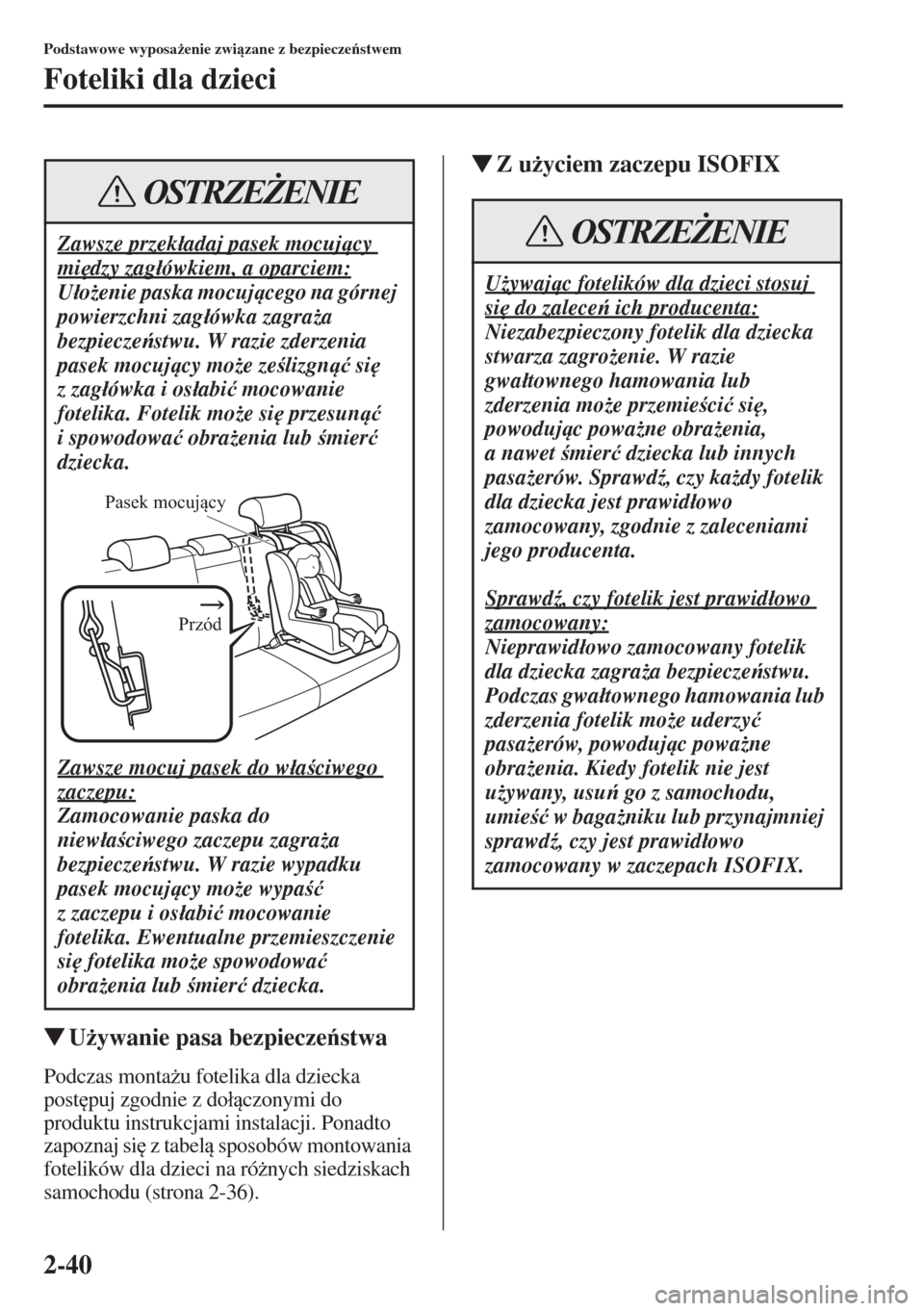

2-40
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
WU*ywanie pasa bezpieczestwa
Podczas monta*u fotelika dla dziecka
post
puj zgodnie z do áczonymi do
produktu instrukcjami instalacji. Ponadto
zapoznaj si
z tabel sposobów montowania
fotelików dla dzieci na ró*nych siedziskach
samochodu (strona 2-36).
WZ u*yciem zaczepu ISOFIX
Zawsze przek áadaj pasek mocujcy
mi
dzy zag áówkiem, a oparciem:
U áo*enie paska mocujcego na górnej
powierzchni zag áówka zagra*a
bezpieczestwu. W razie zderzenia
pasek mocujcy mo*e ze lizgn ü si
zzag áówka i os áabi ü mocowanie
fotelika. Fotelik mo*e si
przesun ü
i spowodowa ü obra*enia lub mier ü
dziecka.
Zawsze mocuj pasek do w áa ciwego
zaczepu:
Zamocowanie paska do
niew áa ciwego zaczepu zagra*a
bezpieczestwu. W razie wypadku
pasek mocujcy mo*e wypa ü
z zaczepu i os áabi ü mocowanie
fotelika. Ewentualne przemieszczenie
si
fotelika mo*e spowodowa ü
obra*enia lub mier ü dziecka.
OSTRZEŻENIE
Pasek mocujący
Przód
U*ywajc fotelików dla dzieci stosuj
si
do zalece ich producenta:
Niezabezpieczony fotelik dla dziecka
stwarza zagro*enie. W razie
gwa átownego hamowania lub
zderzenia mo*e przemie ci ü si
,
powodujc powa*ne obra*enia,
a nawet mier ü dziecka lub innych
pasa*erów. Sprawd(, czy ka*dy fotelik
dla dziecka jest prawid áowo
zamocowany, zgodnie z zaleceniami
jego producenta.
Sprawd(, czy fotelik jest prawid áowo
zamocowany:
Nieprawid áowo zamocowany fotelik
dla dziecka zagra*a bezpieczestwu.
Podczas gwa átownego hamowania lub
zderzenia fotelik mo*e uderzy ü
pasa*erów, powodujc powa*ne
obra*enia. Kiedy fotelik nie jest
u*ywany, usu go z samochodu,
umie ü w baga*niku lub przynajmniej
sprawd(, czy jest prawid áowo
zamocowany w zaczepach ISOFIX.
OSTRZEŻENIE
Page 59 of 733
2-41
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
1. Najpierw ustaw siedzenie przednie tak,
aby zapewni ü przestrze pomi
dzy
fotelikiem dla dziecka a siedzeniem
przednim (strona 2-5).
2. Sprawd(, poprzez prób
przesuni
cia
do ty áu, czy oparcie siedzenia jest
prawid áowo zablokowane.3. Rozchyl nieco poduszki siedziska
i oparcia tylnego siedzenia, aby
sprawdzi ü umiejscowienie zaczepów
ISOFIX.
4. Podnie zag áówek do najwy*ej
zablokowanej pozycji.
Patrz rozdzia á „Zag áówki“ na
stronie 2-14.
5. Zamocuj fotelik dla dziecka na tylnym
zewn
trznym siedzeniu przy u*yciu
zaczepu ISOFIX, stosujc si
do
zalece producenta fotelika.
6. Je li fotelik dla dziecka posiada pasek
mocujcy, oznacza to, *e w áa ciwe
zamocowanie paska jest bardzo wa*ne
dla bezpieczestwa dziecka. Podczas
monta*u fotelika dla dziecka stosuj si
dok áadnie do zalece jego producenta
(strona 2-38).
Sprawd(, czy w pobli*u zaczepów
ISOFIX nie s pozostawione pasy
bezpieczestwa lub inne przedmioty:
Niestosowanie si
do zalece
producenta fotelika dla dziecka
podczas jego monta*u jest
niebezpieczne. Je li pas
bezpieczestwa lub inny przedmiot
spowoduje nieprawid áowe
zamocowanie fotelika do zaczepów
ISOFIX, fotelik mo*e przemie ci ü si
podczas gwa átownego hamowania lub
zderzenia, powodujc powa*ne
obra*enia, a nawet mier ü dziecka lub
innych pasa*erów. Sprawd(, czy
w pobli*u zaczepów ISOFIX nie s
pozostawione pasy bezpieczestwa lub
inne przedmioty. Zawsze stosuj si
do
zalece producenta fotelika.
OSTRZEŻENIE
UWAGA
Oznaczenia nad zaczepami ISOFIX
wskazuj umieszczenie zaczepów do
mocowania fotelika ISOFIX.
Page 60 of 733
2-42
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
Zawsze mocuj pasek do w áa ciwego
zaczepu:
Zamocowanie paska do
niew áa ciwego zaczepu zagra*a
bezpieczestwu. W razie wypadku
pasek mocujcy mo*e wypa ü
z zaczepu i os áabi ü mocowanie
fotelika. Ewentualne przemieszczenie
si
fotelika mo*e spowodowa ü
obra*enia lub mier ü dziecka.
Zawsze przek áadaj pasek mocujcy
mi
dzy zag áówkiem, a oparciem:
U áo*enie paska mocujcego na górnej
powierzchni zag áówka zagra*a
bezpieczestwu. W razie zderzenia
pasek mocujcy mo*e ze lizgn ü si
zzag áówka i os áabi ü mocowanie
fotelika. Fotelik mo*e si
przesun ü
i spowodowa ü obra*enia lub mier ü
dziecka.
OSTRZEŻENIE
Pasek mocujący
Przód
