MAZDA MODEL CX-5 2015 Manuale del proprietario (in Italian)

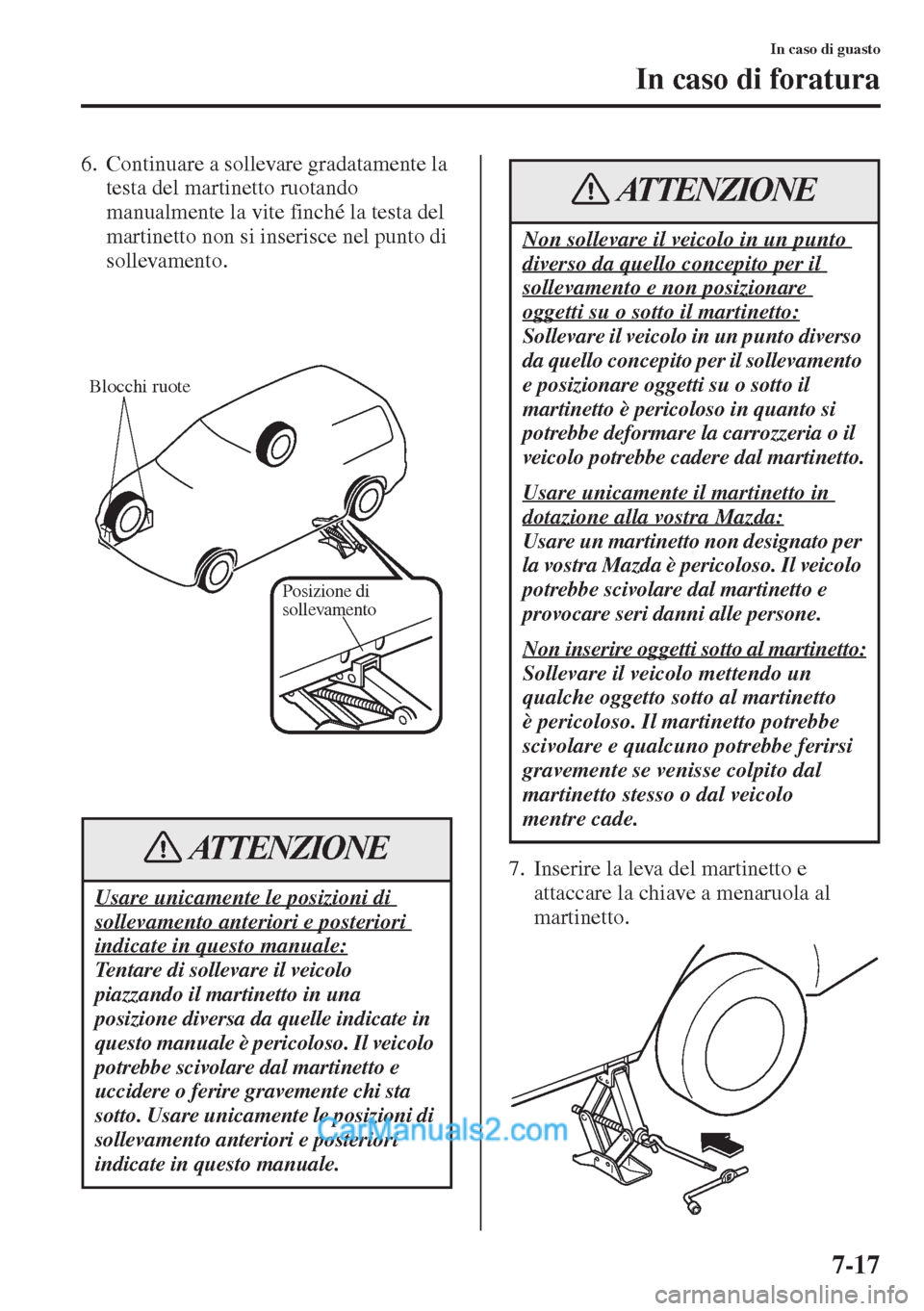

7-17
In caso di guasto
In caso di foratura
6. Continuare a sollevare gradatamente la
testa del martinetto ruotando
manualmente la vite finché la testa del
martinetto non si inserisce nel punto di
sollevamento.
7. Inserire la leva del martinetto e
attaccare la chiave a menaruola al
martinetto.
Usare unicamente le posizioni di
sollevamento anteriori e posteriori
indicate in questo manuale:
Tentare di sollevare il veicolo
piazzando il martinetto in una
posizione diversa da quelle indicate in
questo manuale è pericoloso. Il veicolo
potrebbe scivolare dal martinetto e
uccidere o ferire gravemente chi sta
sotto. Usare unicamente le posizioni di
sollevamento anteriori e posteriori
indicate in questo manuale.
Blocchi ruote
Posizione di
sollevamento
ATTENZIONE
Non sollevare il veicolo in un punto
diverso da quello concepito per il
sollevamento e non posizionare
oggetti su o sotto il martinetto:
Sollevare il veicolo in un punto diverso
da quello concepito per il sollevamento
e posizionare oggetti su o sotto il
martinetto è pericoloso in quanto si
potrebbe deformare la carrozzeria o il
veicolo potrebbe cadere dal martinetto.
Usare unicamente il martinetto in
dotazione alla vostra Mazda:
Usare un martinetto non designato per
la vostra Mazda è pericoloso. Il veicolo
potrebbe scivolare dal martinetto e
provocare seri danni alle persone.
Non inserire oggetti sotto al martinetto:
Sollevare il veicolo mettendo un
qualche oggetto sotto al martinetto
è pericoloso. Il martinetto potrebbe
scivolare e qualcuno potrebbe ferirsi
gravemente se venisse colpito dal
martinetto stesso o dal veicolo
mentre cade.
ATTENZIONE

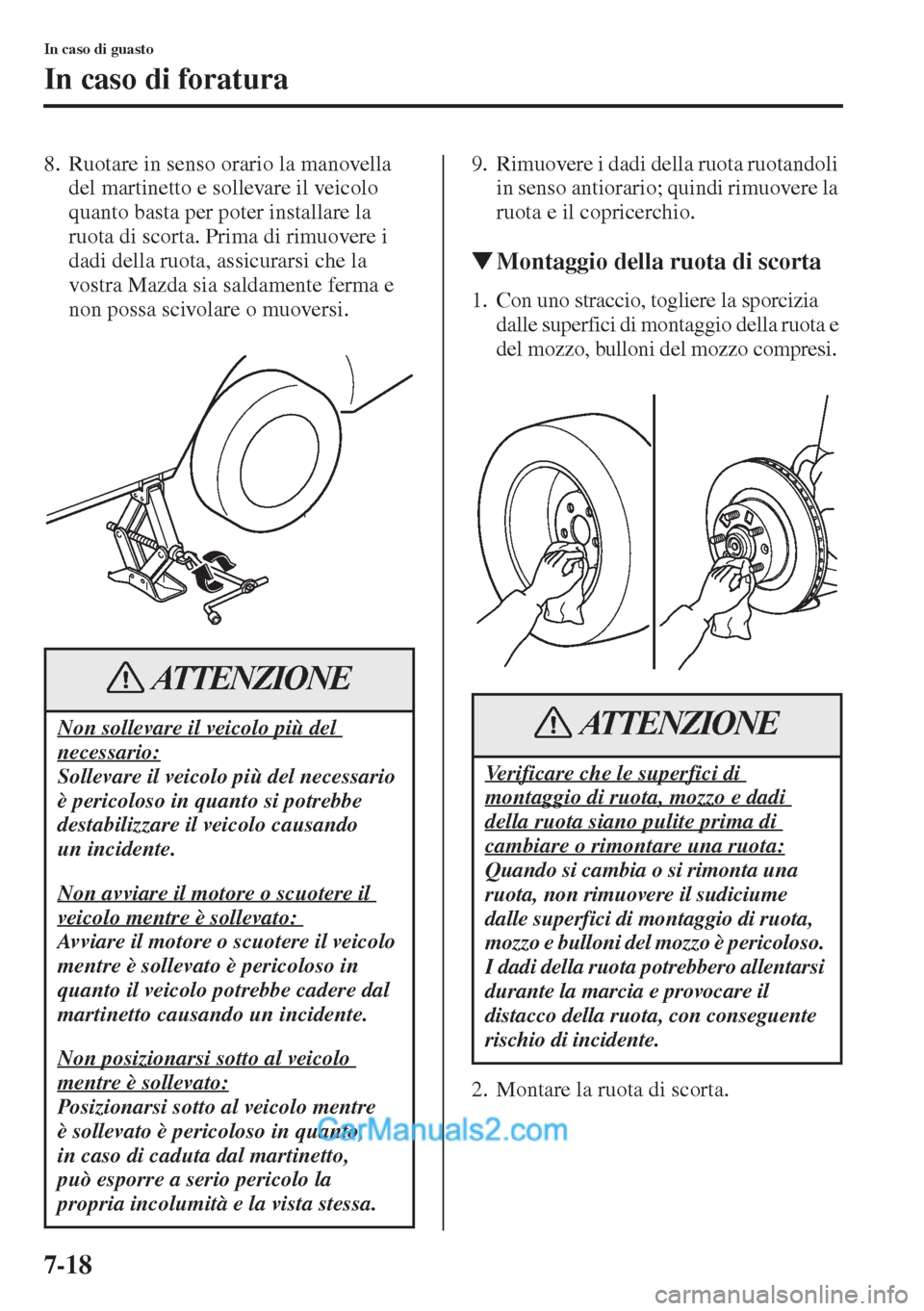

7-18
In caso di guasto
In caso di foratura
8. Ruotare in senso orario la manovella
del martinetto e sollevare il veicolo
quanto basta per poter installare la
ruota di scorta. Prima di rimuovere i
dadi della ruota, assicurarsi che la
vostra Mazda sia saldamente ferma e
non possa scivolare o muoversi.9. Rimuovere i dadi della ruota ruotandoli
in senso antiorario; quindi rimuovere la
ruota e il copricerchio.
WMontaggio della ruota di scorta
1. Con uno straccio, togliere la sporcizia
dalle superfici di montaggio della ruota e
del mozzo, bulloni del mozzo compresi.
2. Montare la ruota di scorta.
Non sollevare il veicolo più del
necessario:
Sollevare il veicolo più del necessario
è pericoloso in quanto si potrebbe
destabilizzare il veicolo causando
un incidente.
Non avviare il motore o scuotere il
veicolo mentre è sollevato:
Avviare il motore o scuotere il veicolo
mentre è sollevato è pericoloso in
quanto il veicolo potrebbe cadere dal
martinetto causando un incidente.
Non posizionarsi sotto al veicolo
mentre è sollevato:
Posizionarsi sotto al veicolo mentre
è sollevato è pericoloso in quanto,
in caso di caduta dal martinetto,
può esporre a serio pericolo la
propria incolumità e la vista stessa.
ATTENZIONE
Verificare che le superfici di
montaggio di ruota, mozzo e dadi
della ruota siano pulite prima di
cambiare o rimontare una ruota:
Quando si cambia o si rimonta una
ruota, non rimuovere il sudiciume
dalle superfici di montaggio di ruota,
mozzo e bulloni del mozzo

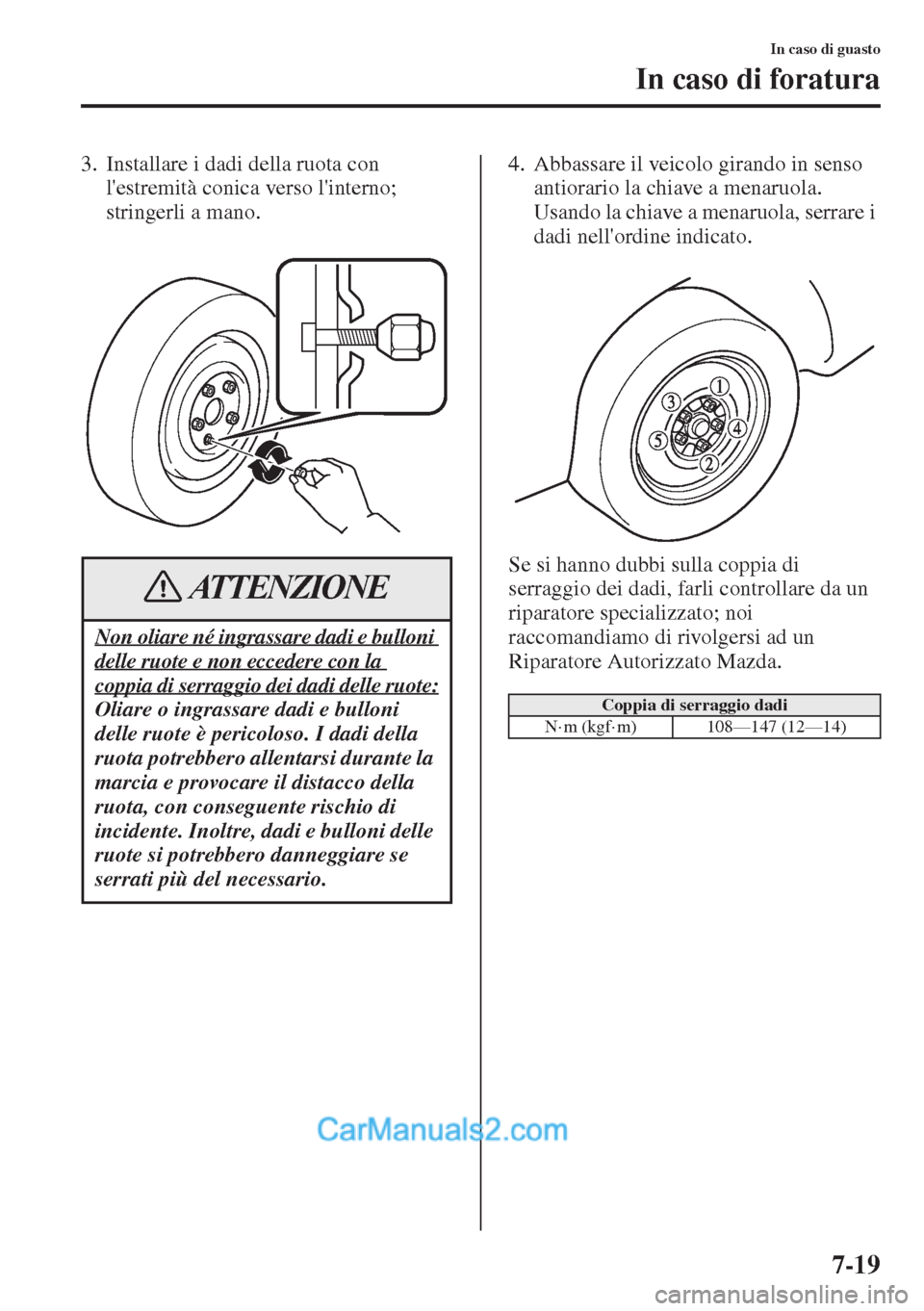

7-19
In caso di guasto
In caso di foratura
3. Installare i dadi della ruota con
l'estremità conica verso l'interno;
stringerli a mano.4. Abbassare il veicolo girando in senso
antiorario la chiave a menaruola.
Usando la chiave a menaruola, serrare i
dadi nell'ordine indicato.
Se si hanno dubbi sulla coppia di
serraggio dei dadi, farli controllare da un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Non oliare né ingrassare dadi e bulloni
delle ruote e non eccedere con la
coppia di serraggio dei dadi delle ruote:
Oliare o ingrassare dadi e bulloni
delle ruote è pericoloso. I dadi della
ruota potrebbero allentarsi durante la
marcia e provocare il distacco della
ruota, con conseguente rischio di
incidente. Inoltre, dadi e bulloni delle
ruote si potrebbero danneggiare se
serrati più del necessario.
ATTENZIONE
Coppia di serraggio dadi
N·m (kgf·m) 108—147 (12—14)

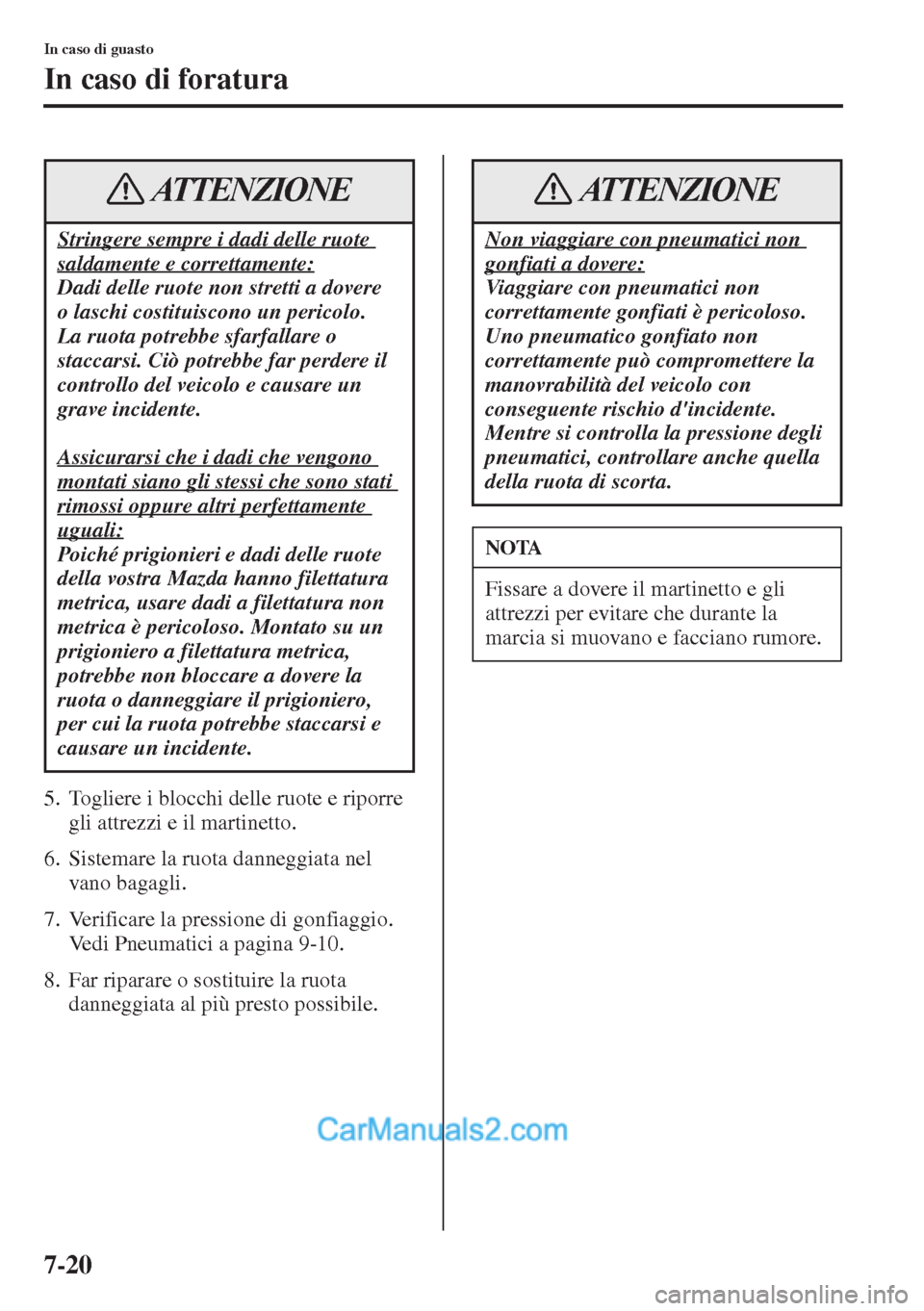

7-20
In caso di guasto
In caso di foratura
5. Togliere i blocchi delle ruote e riporre
gli attrezzi e il martinetto.
6. Sistemare la ruota danneggiata nel
vano bagagli.
7. Verificare la pressione di gonfiaggio.
Vedi Pneumatici a pagina9-10.
8. Far riparare o sostituire la ruota
danneggiata al più presto possibile.
Stringere sempre i dadi delle ruote
saldamente e correttamente:
Dadi delle ruote non stretti a dovere
o laschi costituiscono un pericolo.
La ruota potrebbe sfarfallare o
staccarsi. Ciò potrebbe far perdere il
controllo del veicolo e causare un
grave incidente.
Assicurarsi che i dadi che vengono
montati siano gli stessi che sono stati
rimossi oppure altri perfettamente
uguali:
Poiché prigionieri e dadi delle ruote
della vostra Mazda hanno filettatura
metrica, usare dadi a filettatura non
metrica è pericoloso. Montato su un
prigioniero a filettatura metrica,
potrebbe non bloccare a dovere la
ruota o danneggiare il prigioniero,
per cui la ruota potrebbe staccarsi e
causare un incidente.
ATTENZIONE
Non viaggiare con pneumatici non
gonfiati a dovere:
Viaggiare con pneumatici non
correttamente gonfiati

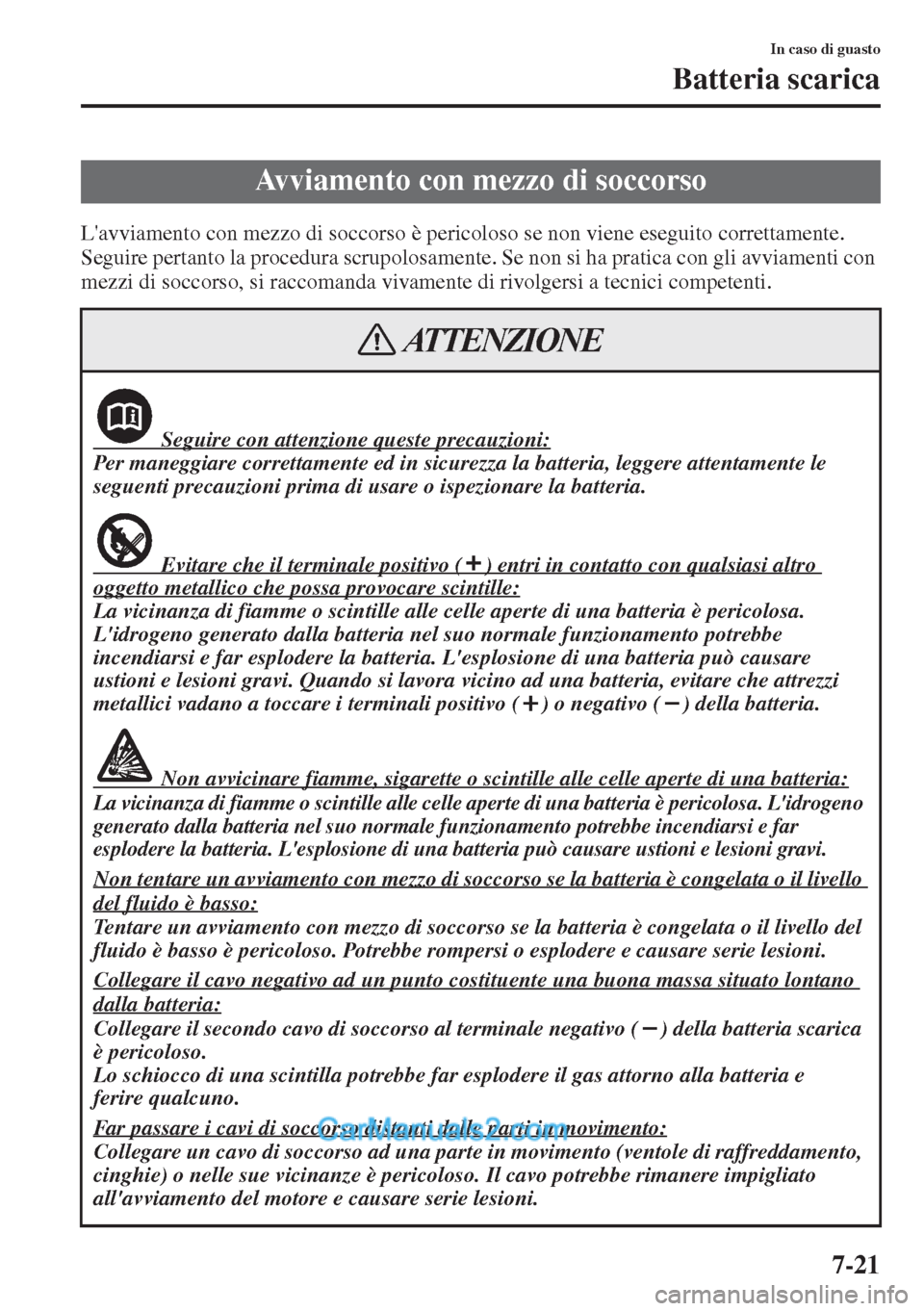

7-21
In caso di guasto
Batteria scarica
L'avviamento con mezzo di soccorso è pericoloso se non viene eseguito correttamente.
Seguire pertanto la procedura scrupolosamente. Se non si ha pratica con gli avviamenti con
mezzi di soccorso, si raccomanda vivamente di rivolgersi a tecnici competenti.
Avviamento con mezzo di soccorso
Seguire con attenzione queste precauzioni:
Per maneggiare correttamente ed in sicurezza la batteria, leggere attentamente le
seguenti precauzioni prima di usare o ispezionare la batteria.
Evitare che il terminale positivo ( ) entri in contatto con qualsiasi altro
oggetto metallico che possa provocare scintille:
La vicinanza di fiamme o scintille alle celle aperte di una batteria è pericolosa.
L'idrogeno generato dalla batteria nel suo normale funzionamento potrebbe
incendiarsi e far esplodere la batteria. L'esplosione di una batteria può causare
ustioni e lesioni gravi. Quando si lavora vicino ad una batteria, evitare che attrezzi
metallici vadano a toccare i terminali positivo ( ) o negativo ( ) della batteria.
Non avvicinare fiamme, sigarette o scintille alle celle aperte di una batteria:
La vicinanza di fiamme o scintille alle celle aperte di una batteria è pericolosa. L'idrogeno
generato dalla batteria nel suo normale funzionamento potrebbe incendiarsi e far
esplodere la batteria. L'esplosione di una batteria può causare ustioni e lesioni gravi.
Non tentare un avviamento con mezzo di soccorso se la batteria è congelata o il livello
del fluido è basso:
Tentare un avviamento con mezzo di soccorso se la batteria è congelata o il livello del
fluido è basso è pericoloso. Potrebbe rompersi o esplodere e causare serie lesioni.
Collegare il cavo negativo ad un punto costituente una buona massa situato lontano
dalla batteria:
Collegare il secondo cavo di soccorso al terminale negativo ( ) della batteria scarica
è pericoloso.
Lo schiocco di una scintilla potrebbe far esplodere il gas attorno alla batteria e
ferire qualcuno.
Far passare i cavi di soccorso distanti dalle parti in movimento:
Collegare un cavo di soccorso ad una parte in movimento (ventole di raffreddamento,
cinghie) o nelle sue vicinanze è pericoloso. Il cavo potrebbe rimanere impigliato
all'avviamento del motore e causare serie lesioni.
ATTENZIONE

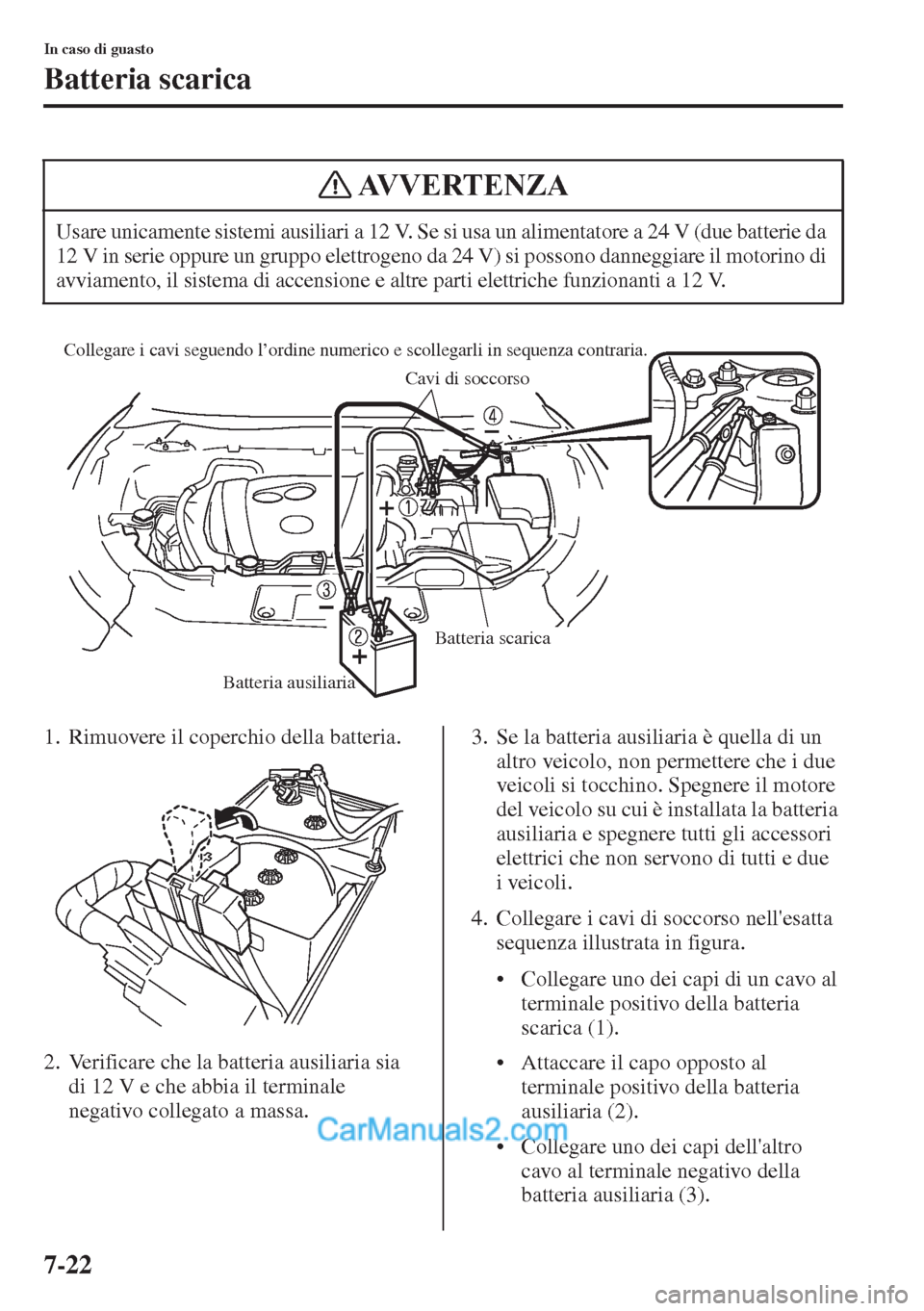

7-22
In caso di guasto
Batteria scarica
1. Rimuovere il coperchio della batteria.
2. Verificare che la batteria ausiliaria sia
di 12 V e che abbia il terminale
negativo collegato a massa.3. Se la batteria ausiliaria è quella di un
altro veicolo, non permettere che i due
veicoli si tocchino. Spegnere il motore
del veicolo su cui è installata la batteria
ausiliaria e spegnere tutti gli accessori
elettrici che non servono di tutti e due
i veicoli.
4. Collegare i cavi di soccorso nell'esatta
sequenza illustrata in figura.
• Collegare uno dei capi di un cavo al
terminale positivo della batteria
scarica (1).
• Attaccare il capo opposto al
terminale positivo della batteria
ausiliaria (2).
• Collegare uno dei capi dell'altro
cavo al terminale negativo della
batteria ausiliaria (3). Usare unicamente sistemi ausiliari a 12 V. Se si usa un alimentatore a 24 V (due batterie da
12 V in serie oppure un gruppo elettrogeno da 24 V) si possono danneggiare il motorino di
avviamento, il sistema di accensione e altre parti elettriche funzionanti a 12 V.
AVVERTENZA
Collegare i cavi seguendo l’ordine numerico e scollegarli in sequenza contraria.
Cavi di soccorso
Batteria ausiliaria
Batteria scarica

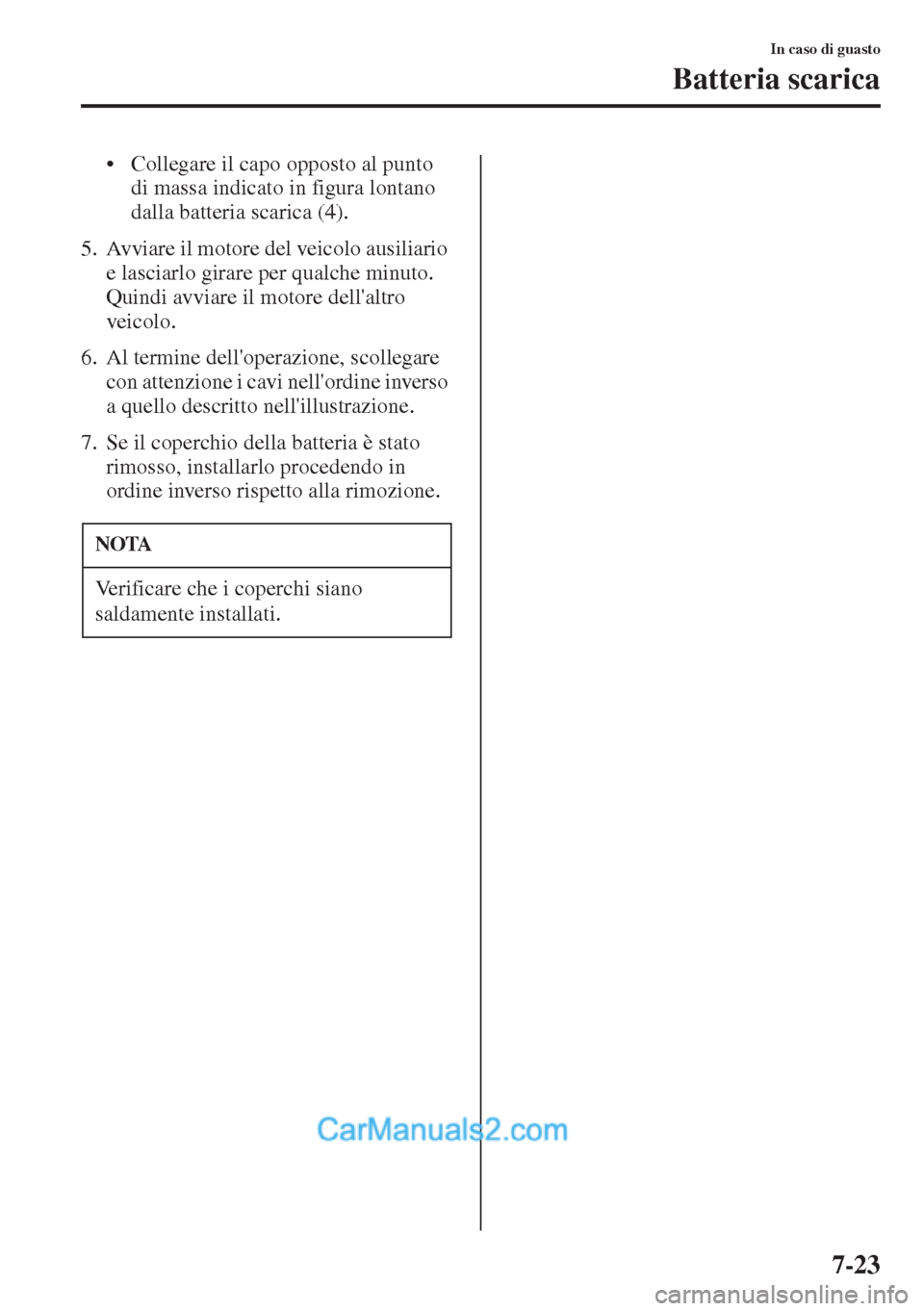

7-23
In caso di guasto
Batteria scarica
• Collegare il capo opposto al punto
di massa indicato in figura lontano
dalla batteria scarica (4).
5. Avviare il motore del veicolo ausiliario
e lasciarlo girare per qualche minuto.
Quindi avviare il motore dell'altro
veicolo.
6. Al termine dell'operazione, scollegare
con attenzione i cavi nell'ordine inverso
a quello descritto nell'illustrazione.
7. Se il coperchio della batteria è stato
rimosso, installarlo procedendo in
ordine inverso rispetto alla rimozione.
NOTA
Verificare che i coperchi siano
saldamente installati.

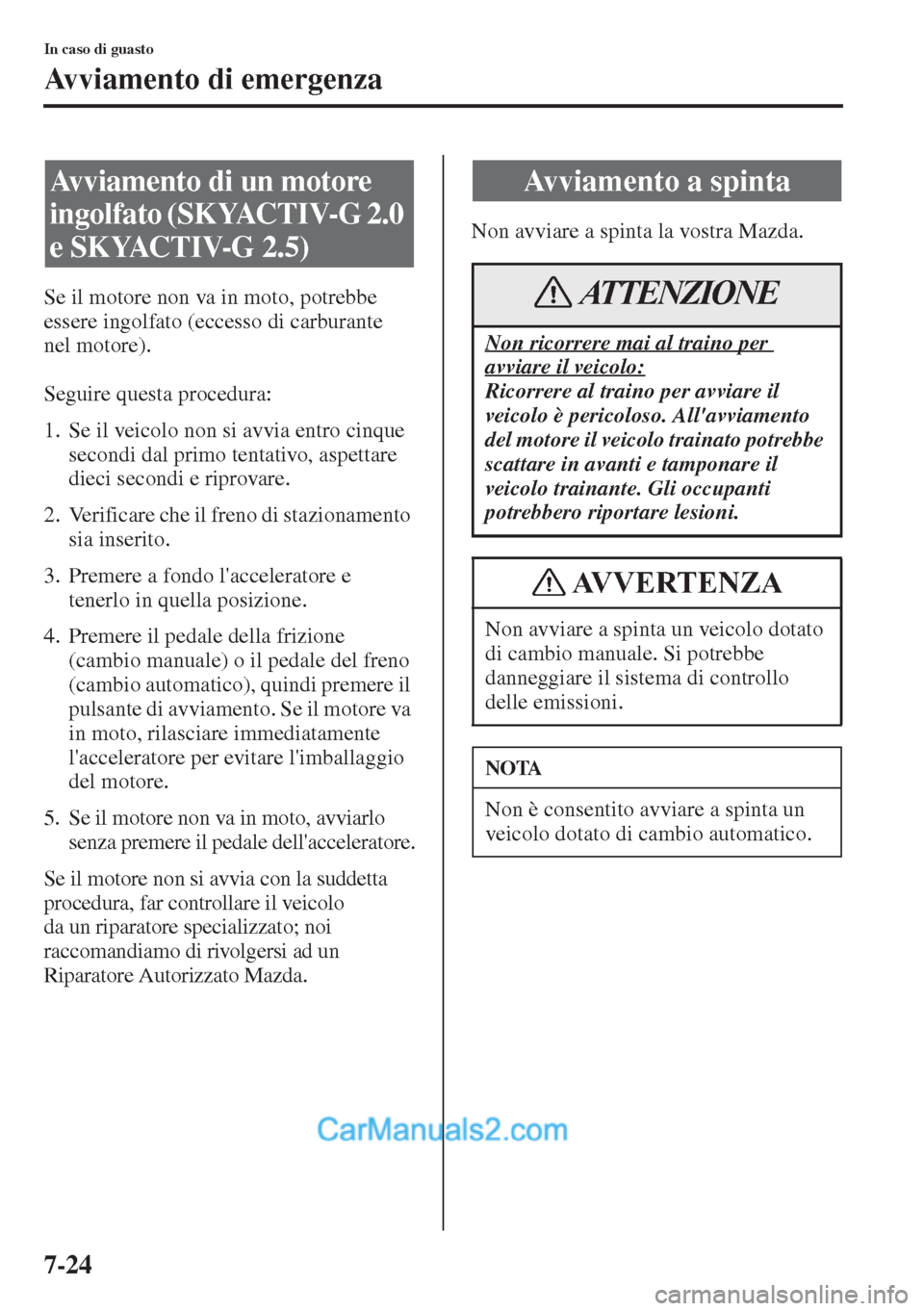

7-24
In caso di guasto
Avviamento di emergenza
Se il motore non va in moto, potrebbe
essere ingolfato (eccesso di carburante
nel motore).
Seguire questa procedura:
1. Se il veicolo non si avvia entro cinque
secondi dal primo tentativo, aspettare
dieci secondi e riprovare.
2. Verificare che il freno di stazionamento
sia inserito.
3. Premere a fondo l'acceleratore e
tenerlo in quella posizione.
4. Premere il pedale della frizione
(cambio manuale) o il pedale del freno
(cambio automatico), quindi premere il
pulsante di avviamento. Se il motore va
in moto, rilasciare immediatamente
l'acceleratore per evitare l'imballaggio
del motore.
5. Se il motore non va in moto, avviarlo
senza premere il pedale dell'acceleratore.
Se il motore non si avvia con la suddetta
procedura, far controllare il veicolo
da un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Non avviare a spinta la vostra Mazda.
Avviamento di un motore
ingolfato (SKYACTIV-G 2.0
e SKYACTIV-G 2.5)Avviamento a spinta
Non ricorrere mai al traino per
avviare il veicolo:
Ricorrere al traino per avviare il
veicolo è pericoloso. All'avviamento
del motore il veicolo trainato potrebbe
scattare in avanti e tamponare il
veicolo trainante. Gli occupanti
potrebbero riportare lesioni.
Non avviare a spinta un veicolo dotato
di cambio manuale. Si potrebbe
danneggiare il sistema di controllo
delle emissioni.
NOTA
Non è consentito avviare a spinta un
veicolo dotato di cambio automatico.
ATTENZIONE
AVVERTENZA

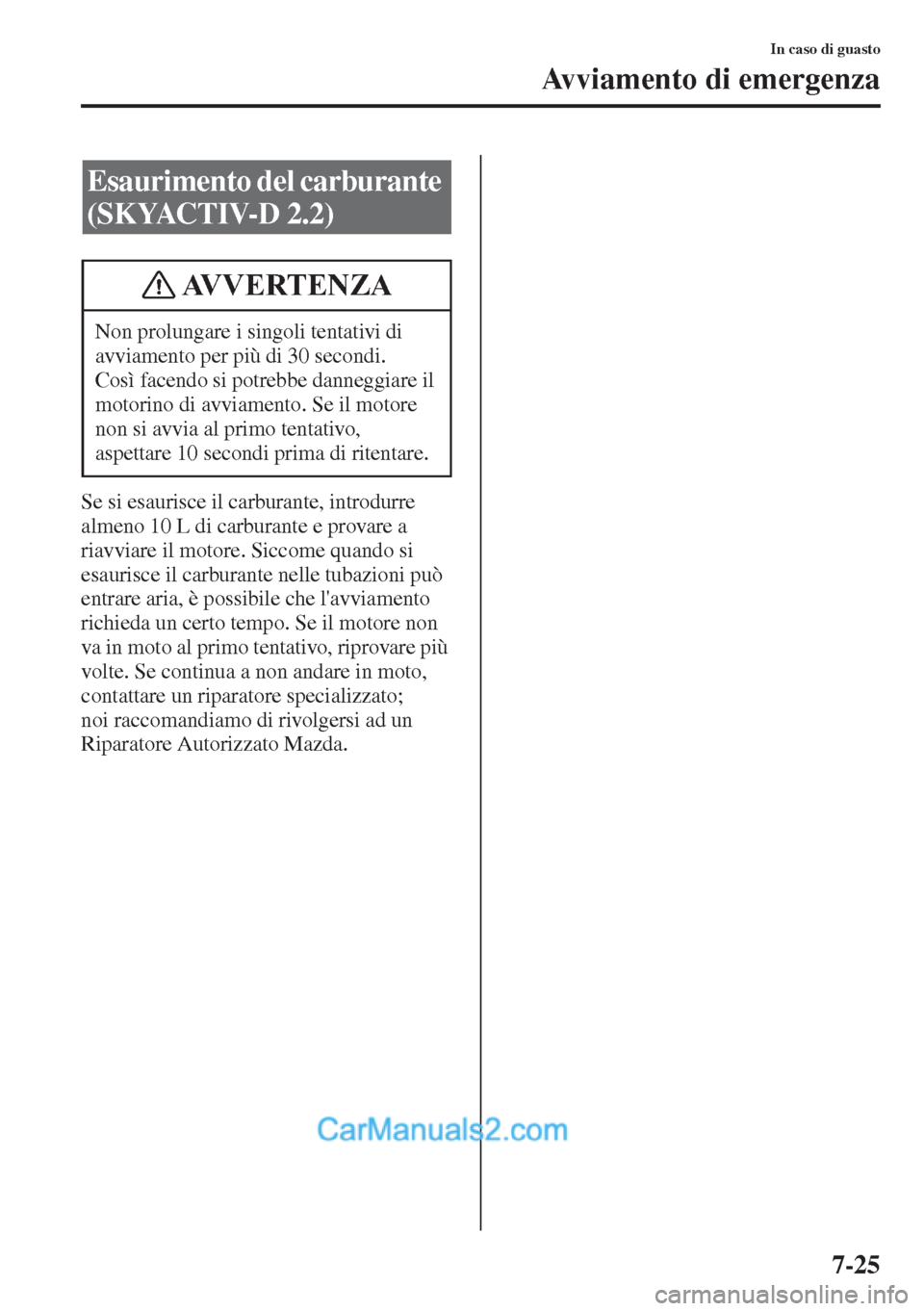

7-25
In caso di guasto
Avviamento di emergenza
Se si esaurisce il carburante, introdurre
almeno 10 L di carburante e provare a
riavviare il motore. Siccome quando si
esaurisce il carburante nelle tubazioni può
entrare aria, è possibile che l'avviamento
richieda un certo tempo. Se il motore non
va in moto al primo tentativo, riprovare più
volte. Se continua a non andare in moto,
contattare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Esaurimento del carburante
(SKYACTIV-D 2.2)
Non prolungare i singoli tentativi di
avviamento per più di 30 secondi.
Così facendo si potrebbe danneggiare il
motorino di avviamento. Se il motore
non si avvia al primo tentativo,
aspettare 10 secondi prima di ritentare.
AVVERTENZA

7-26
In caso di guasto

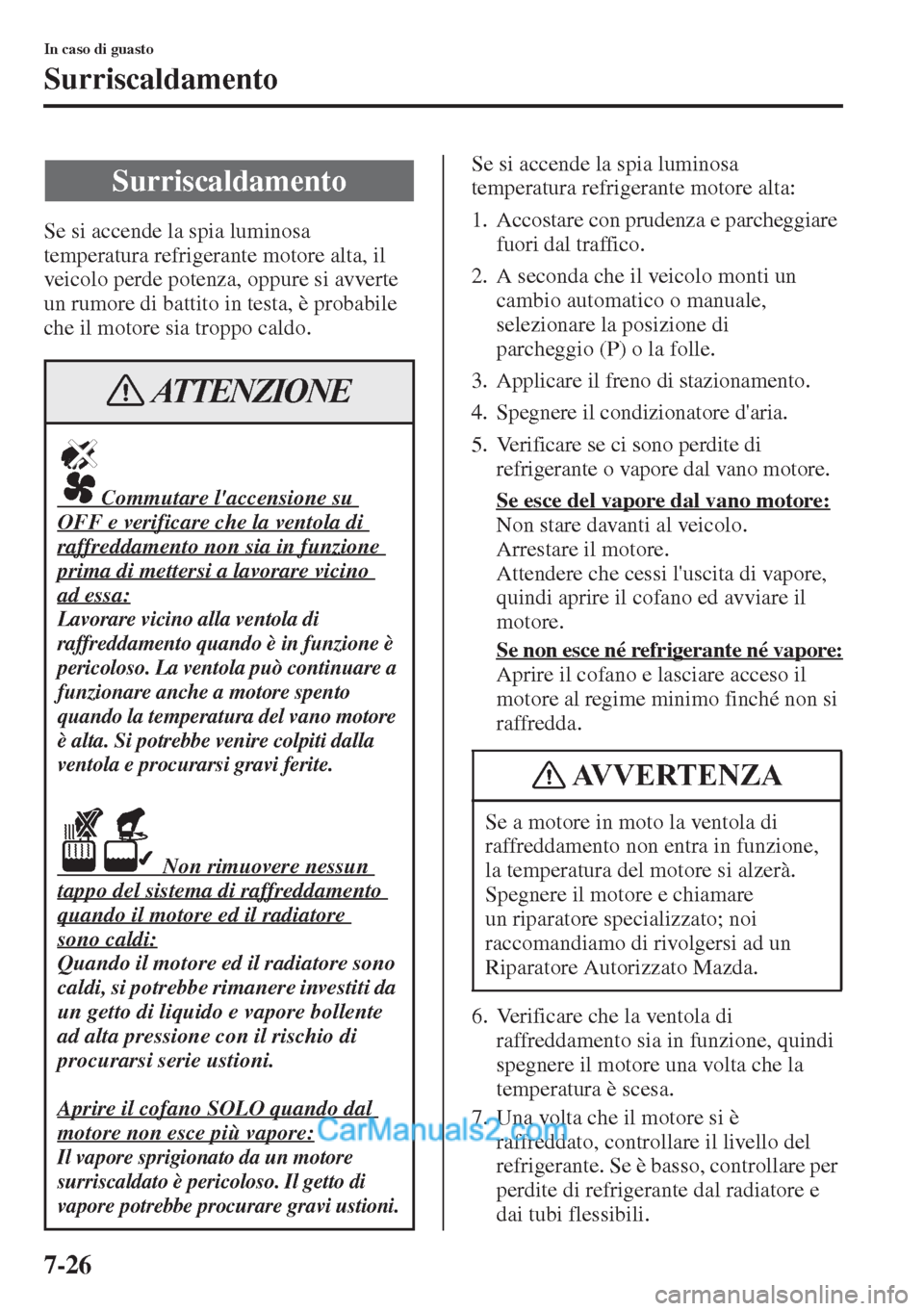

Surriscaldamento
Se si accende la spia luminosa
temperatura refrigerante motore alta, il
veicolo perde potenza, oppure si avverte
un rumore di battito in testa, è probabile
che il motore sia troppo caldo.Se si accende la spia luminosa
temperatura refrigerante motore alta:1. Accostare con prudenza e parcheggiare
fuori dal traffico.
2. A seconda che il veicolo monti un
cambio automatico o manuale,
selezionare la posizione di
parcheggio (P) o la folle.
3. Applicare il freno di stazionamento.
4. Spegnere il condizionatore d'aria.
5. Verificare se ci sono perdite di
refrigerante o vapore dal vano motore.
Se esce del vapore dal vano motore:
Non stare davanti al veicolo.
Arrestare il motore.
Attendere che cessi l'uscita di vapore,
quindi aprire il cofano ed avviare il
motore.
Se non esce né refrigerante né vapore:
Aprire il cofano e lasciare acceso il
motore al regime minimo finché non si
raffredda.
6. Verificare che la ventola di
raffreddamento sia in funzione, quindi
spegnere il motore una volta che la
temperatura è scesa.
7. Una volta che il motore si è
raffreddato, controllare il livello del
refrigerante. Se è basso, controllare per
perdite di refrigerante dal radiatore e
dai tubi flessibili.
Surriscaldamento
Commutare l'accensione su
OFF e verificare che la ventola di
raffreddamento non sia in funzione
prima di mettersi a lavorare vicino
ad essa:
Lavorare vicino alla ventola di
raffreddamento quando è in funzione è
pericoloso. La ventola può continuare a
funzionare anche a motore spento
quando la temperatura del vano motore
è alta. Si potrebbe venire colpiti dalla
ventola e procurarsi gravi ferite.
Non rimuovere nessun
tappo del sistema di raffreddamento
quando il motore ed il radiatore
sono caldi:
Quando il motore ed il radiatore sono
caldi, si potrebbe rimanere investiti da
un getto di liquido e vapore bollente
ad alta pressione con il rischio di
procurarsi serie ustioni.
Aprire il cofano SOLO quando dal
motore non esce più vapore:
Il vapore sprigionato da un motore
surriscaldato è pericoloso. Il getto di
vapore potrebbe procurare gravi ustioni.
ATTENZIONE
Se a motore in moto la ventola di
raffreddamento non entra in funzione,
la temperatura del motore si alzerà.
Spegnere il motore e chiamare
un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
AVVERTENZA
