In caso di guasto

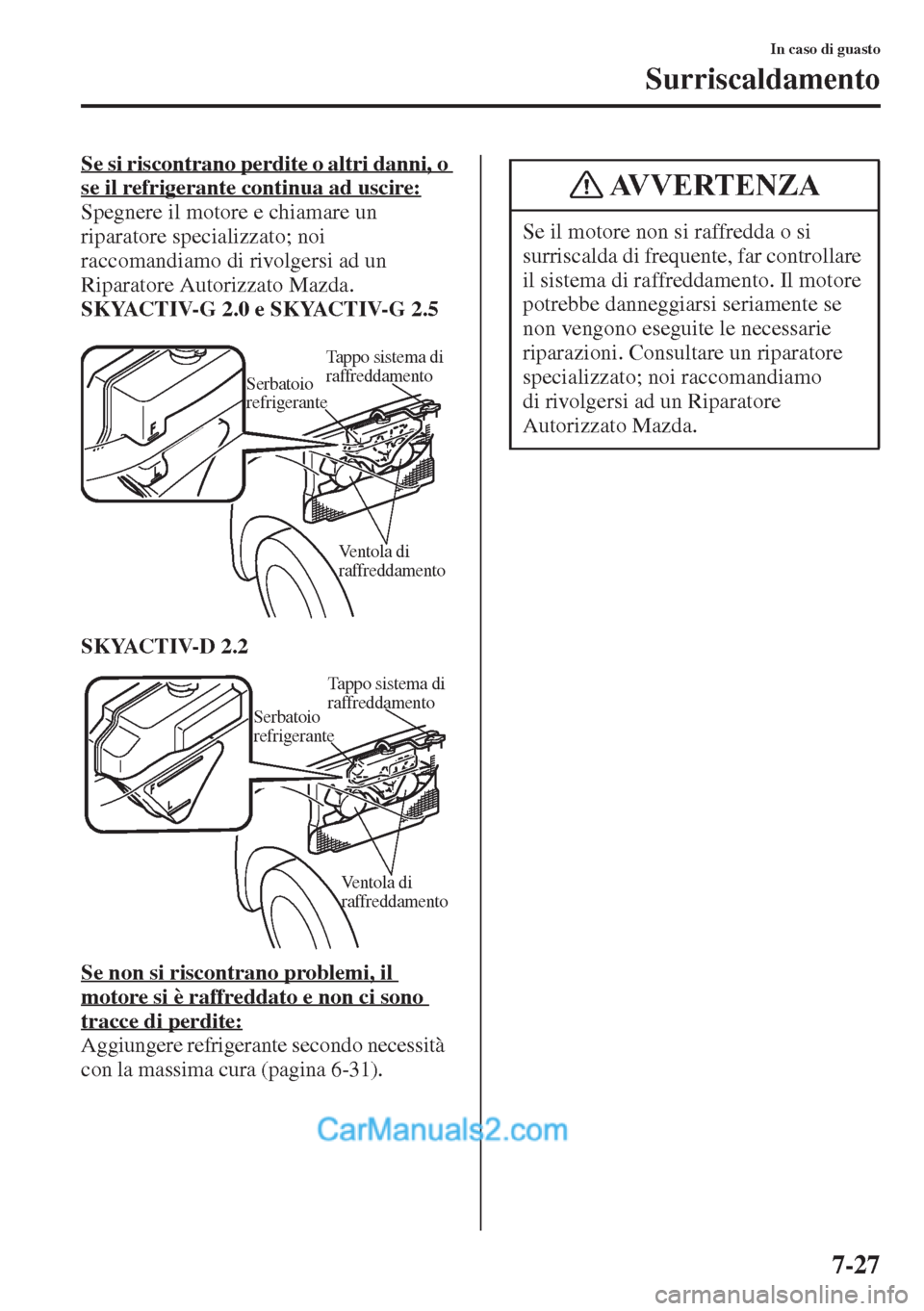

Surriscaldamento
Se si riscontrano perdite o altri danni, o
se il refrigerante continua ad uscire:
Spegnere il motore e chiamare un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
SKYACTIV-G 2.0 e SKYACTIV-G 2.5
SKYACTIV-D 2.2
Se non si riscontrano problemi, il
motore si è raffreddato e non ci sono
tracce di perdite:
Aggiungere refrigerante secondo necessità
con la massima cura (pagina 6-31).
Tappo sistema di
raffreddamento
Serbatoio
refrigerante
Ventola di
raffreddamento
Tappo sistema di
raffreddamento
Serbatoio
refrigerante
Ventola di
raffreddamento
Se il motore non si raffredda o si
surriscalda di frequente, far controllare
il sistema di raffreddamento. Il motore
potrebbe danneggiarsi seriamente se
non vengono eseguite le necessarie
riparazioni. Consultare un riparatore
specializzato; noi raccomandiamo
di rivolgersi ad un Riparatore
Autorizzato Mazda.
AVVERTENZA

7-28
In caso di guasto
Traino di emergenza
Si raccomanda di far eseguire il traino
unicamente da un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda o ad un
servizio di carro-attrezzi.
Per prevenire possibili danneggiamenti, il
veicolo deve essere sollevato e trainato in
modo appropriato.
In particolare, nel caso di un veicolo 4WD
con tutte le ruote collegate alla trasmissione
è assolutamente essenziale utilizzare, per il
traino, un mezzo di trasporto adatto per non
danneggiare la trasmissione. Attenersi alle
disposizioni di legge nazionali e locali.
Un veicolo 2WD deve essere trainato con
le ruote motrici (ruote anteriori) staccate
da terra. Se a causa dei danni o di altre
circostanze questo non è possibile, usare
un carrello.
Quando un veicolo 2WD viene trainato con
le ruote posteriori a contatto del terreno,
rilasciare il freno di stazionamento.
Un veicolo 4WD deve essere trainato con
tutte le ruote staccate da terra.

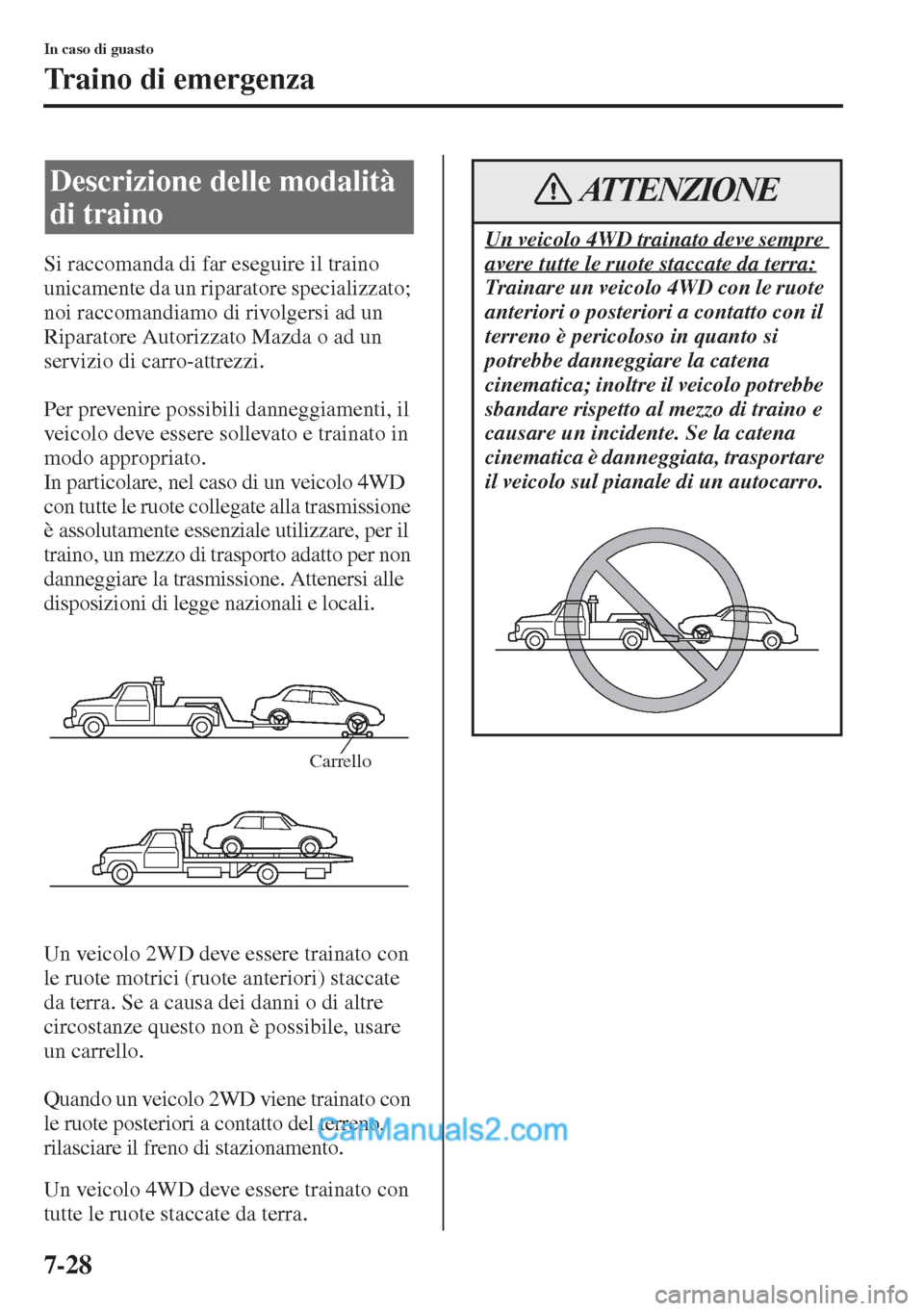

Descrizione delle modalità
di traino
Carrello
Un veicolo 4WD trainato deve sempre
avere tutte le ruote staccate da terra:
Trainare un veicolo 4WD con le ruote
anteriori o posteriori a contatto con il
terreno è pericoloso in quanto si
potrebbe danneggiare la catena
cinematica; inoltre il veicolo potrebbe
sbandare rispetto al mezzo di traino e
causare un incidente. Se la catena
cinematica è danneggiata, trasportare
il veicolo sul pianale di un autocarro.
ATTENZIONE

7-29
In caso di guasto
Traino di emergenza
Se si è in emergenza e non sono
disponibili mezzi di traino, il veicolo può
venire trainato con tutte e quattro le ruote
appoggiate a terra usando il gancio di
traino situato sul davanti del veicolo.
Trainare il veicolo unicamente su strade
pavimentate, per brevi distanze, e a

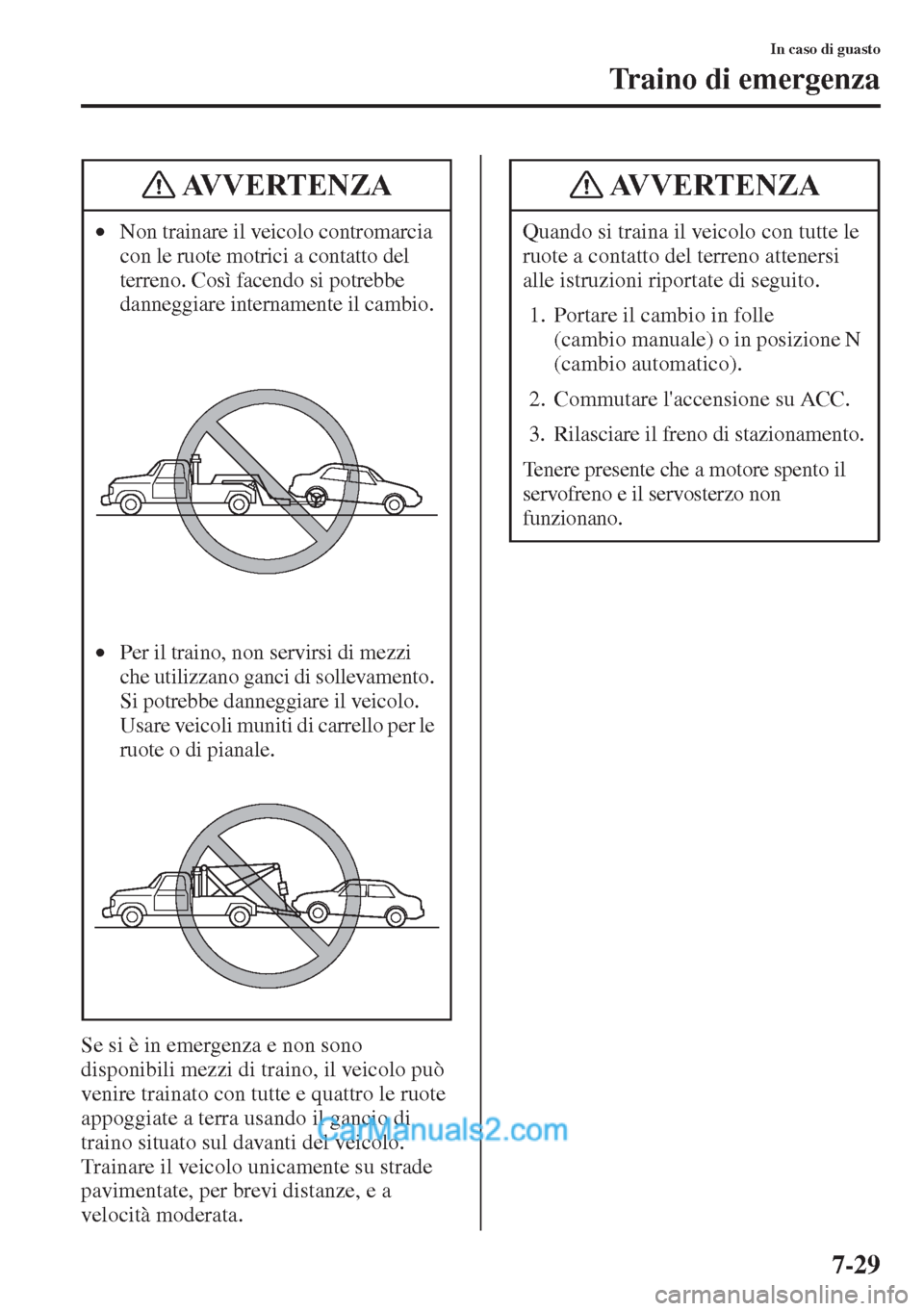

velocità moderata.•Non trainare il veicolo contromarcia
con le ruote motrici a contatto del
terreno. Così facendo si potrebbe
danneggiare internamente il cambio.
•Per il traino, non servirsi di mezzi
che utilizzano ganci di sollevamento.
Si potrebbe danneggiare il veicolo.
Usare veicoli muniti di carrello per le
ruote o di pianale.
AVVERTENZA
Quando si traina il veicolo con tutte le
ruote a contatto del terreno attenersi
alle istruzioni riportate di seguito.
1. Portare il cambio in folle
(cambio manuale) o in posizione N
(cambio automatico).
2. Commutare l'accensione su ACC.
3. Rilasciare il freno di stazionamento.
Tenere presente che a motore spento il
servofreno e il servosterzo non
funzionano.
AVVERTENZA

7-30
In caso di guasto
Traino di emergenza

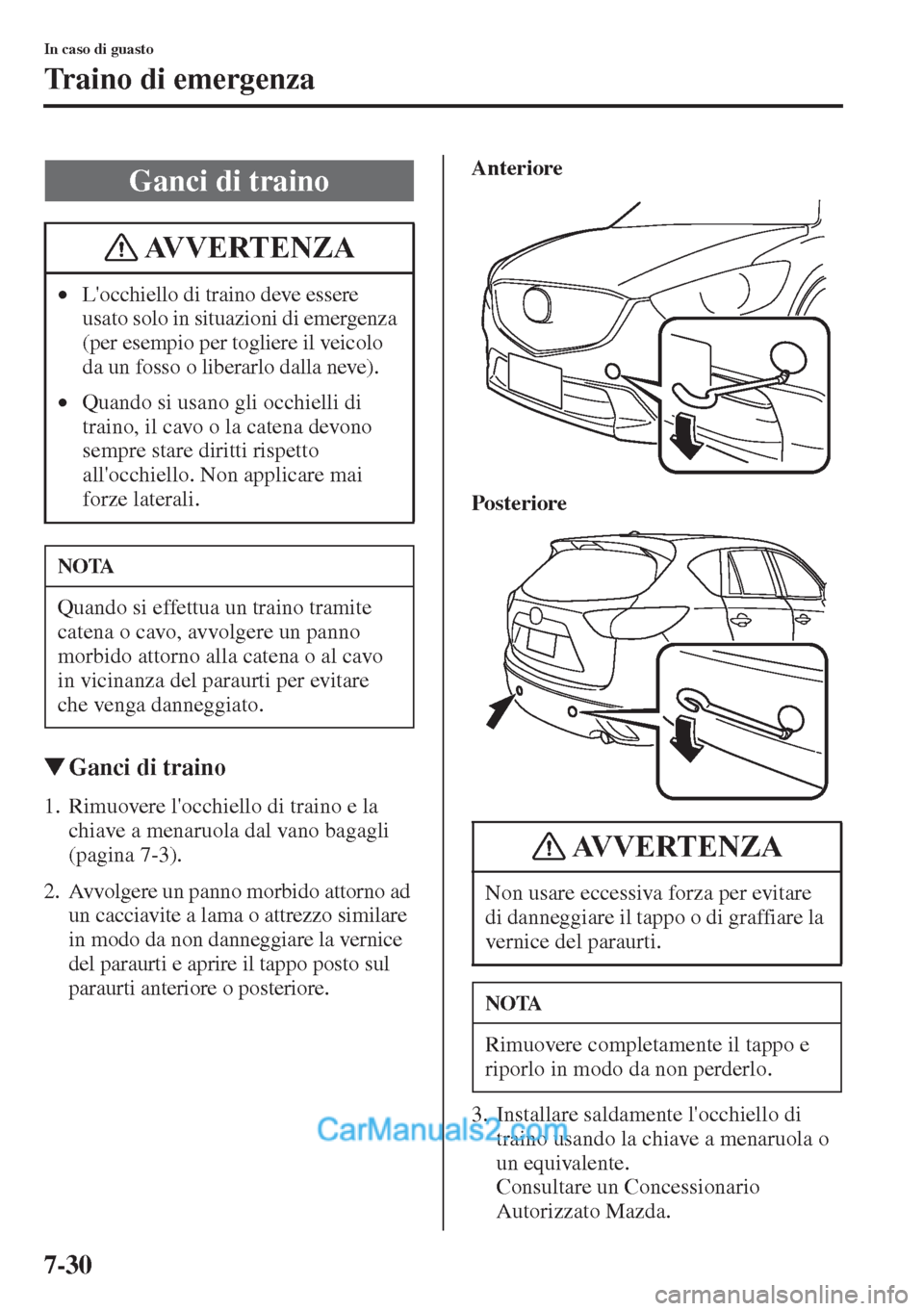

WGanci di traino
1. Rimuovere l'occhiello di traino e la
chiave a menaruola dal vano bagagli
(pagina 7-3).
2. Avvolgere un panno morbido attorno ad
un cacciavite a lama o attrezzo similare
in modo da non danneggiare la vernice
del paraurti e aprire il tappo posto sul
paraurti anteriore o posteriore.Anteriore
Posteriore
3. Installare saldamente l'occhiello di
traino usando la chiave a menaruola o
un equivalente.
Consultare un Concessionario
Autorizzato Mazda.
Ganci di traino
•L'occhiello di traino deve essere
usato solo in situazioni di emergenza
(per esempio per togliere il veicolo
da un fosso o liberarlo dalla neve).
•Quando si usano gli occhielli di
traino, il cavo o la catena devono
sempre stare diritti rispetto
all'occhiello. Non applicare mai
forze laterali.
NOTA
Quando si effettua un traino tramite
catena o cavo, avvolgere un panno
morbido attorno alla catena o al cavo
in vicinanza del paraurti per evitare
che venga danneggiato.
AVVERTENZA
Non usare eccessiva forza per evitare
di danneggiare il tappo o di graffiare la
vernice del paraurti.
NOTA
Rimuovere completamente il tappo e
riporlo in modo da non perderlo.
AVVERTENZA

7-31
In caso di guasto
Traino di emergenza
Anteriore
Posteriore

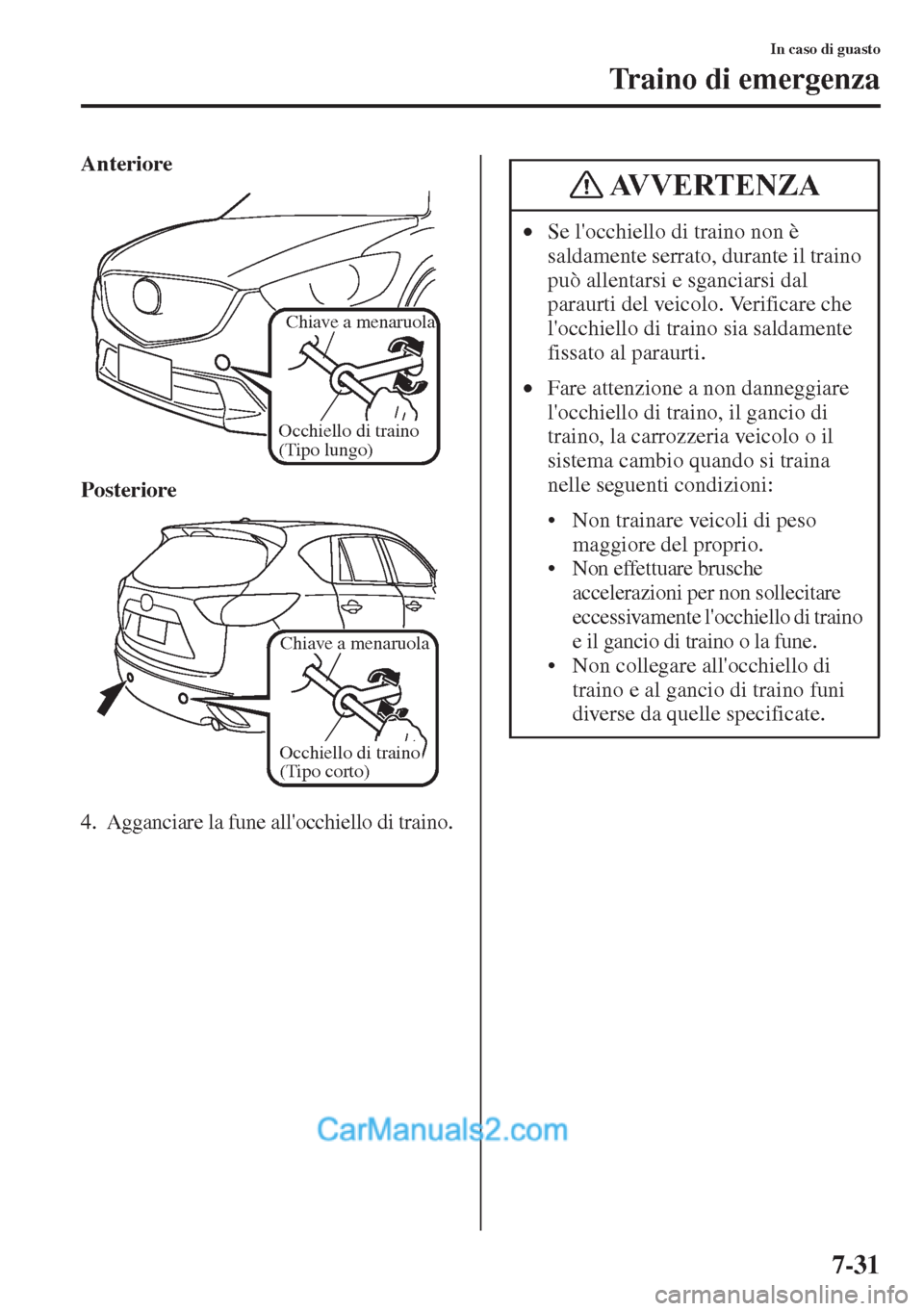

4. Agganciare la fune all'occhiello di traino.
Occhiello di traino
(Tipo lungo)
Chiave a menaruola
Occhiello di traino
(Tipo corto)
Chiave a menaruola
•Se l'occhiello di traino non è
saldamente serrato, durante il traino
può allentarsi e sganciarsi dal
paraurti del veicolo. Verificare che
l'occhiello di traino sia saldamente
fissato al paraurti.
•Fare attenzione a non danneggiare
l'occhiello di traino, il gancio di
traino, la carrozzeria veicolo o il
sistema cambio quando si traina
nelle seguenti condizioni:
• Non trainare veicoli di peso
maggiore del proprio.
• Non effettuare brusche
accelerazioni per non sollecitare
eccessivamente l'occhiello di traino
e il gancio di traino o la fune.
• Non collegare all'occhiello di
traino e al gancio di traino funi
diverse da quelle specificate.
AVVERTENZA

7-32
In caso di guasto
Segnalazioni luminose e spie acustiche

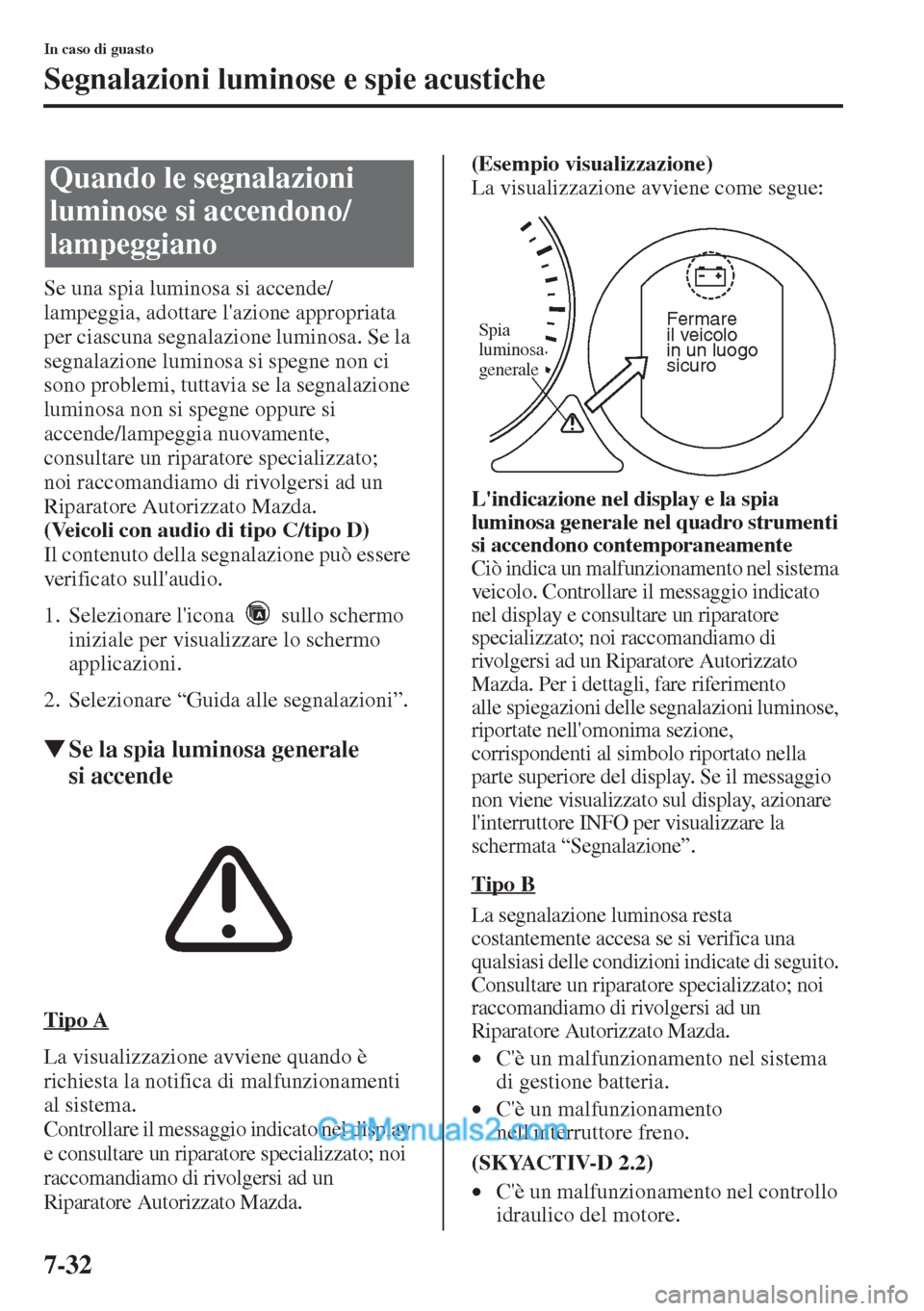

Se una spia luminosa si accende/
lampeggia, adottare l'azione appropriata
per ciascuna segnalazione luminosa. Se la
segnalazione luminosa si spegne non ci
sono problemi, tuttavia se la segnalazione
luminosa non si spegne oppure si
accende/lampeggia nuovamente,
consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
(Veicoli con audio di tipo C/tipo D)
Il contenuto della segnalazione può essere
verificato sull'audio.
1. Selezionare l'icona sullo schermo
iniziale per visualizzare lo schermo
applicazioni.
2. Selezionare “Guida alle segnalazioni”.
WSe la spia luminosa generale
siaccende
Tipo A
La visualizzazione avviene quando è
richiesta la notifica di malfunzionamenti
al sistema.
Controllare il messaggio indicato nel display
e consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
(Esempio visualizzazione)
La visualizzazione avviene come segue:
L'indicazione nel display e la spia
luminosa generale nel quadro strumenti
si accendono contemporaneamente
Ciò indica un malfunzionamento nel sistema
veicolo. Controllare il messaggio indicato
nel display e consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda. Per i dettagli, fare riferimento
alle spiegazioni delle segnalazioni luminose,
riportate nell'omonima sezione,
corrispondenti al simbolo riportato nella
parte superiore del display. Se il messaggio
non viene visualizzato sul display, azionare
l'interruttore INFO per visualizzare la
schermata “Segnalazione”.
Tipo B
La segnalazione luminosa resta
costantemente accesa se si verifica una
qualsiasi delle condizioni indicate di seguito.
Consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
•C'è un malfunzionamento nel sistema
di gestione batteria.
•C'è un malfunzionamento
nell'interruttore freno.
(SKYACTIV-D 2.2)
•C'è un malfunzionamento nel controllo
idraulico del motore.
Quando le segnalazioni
luminose si accendono/
lampeggiano
Fermare
il veicolo
in un luogo
sicuroSpia
luminosa
generale

7-33
In caso di guasto
Segnalazioni luminose e spie acustiche
•C'è un malfunzionamento nella catena
di distribuzione del motore.
•C'è un malfunzionamento nel
riscaldatore blow-by.

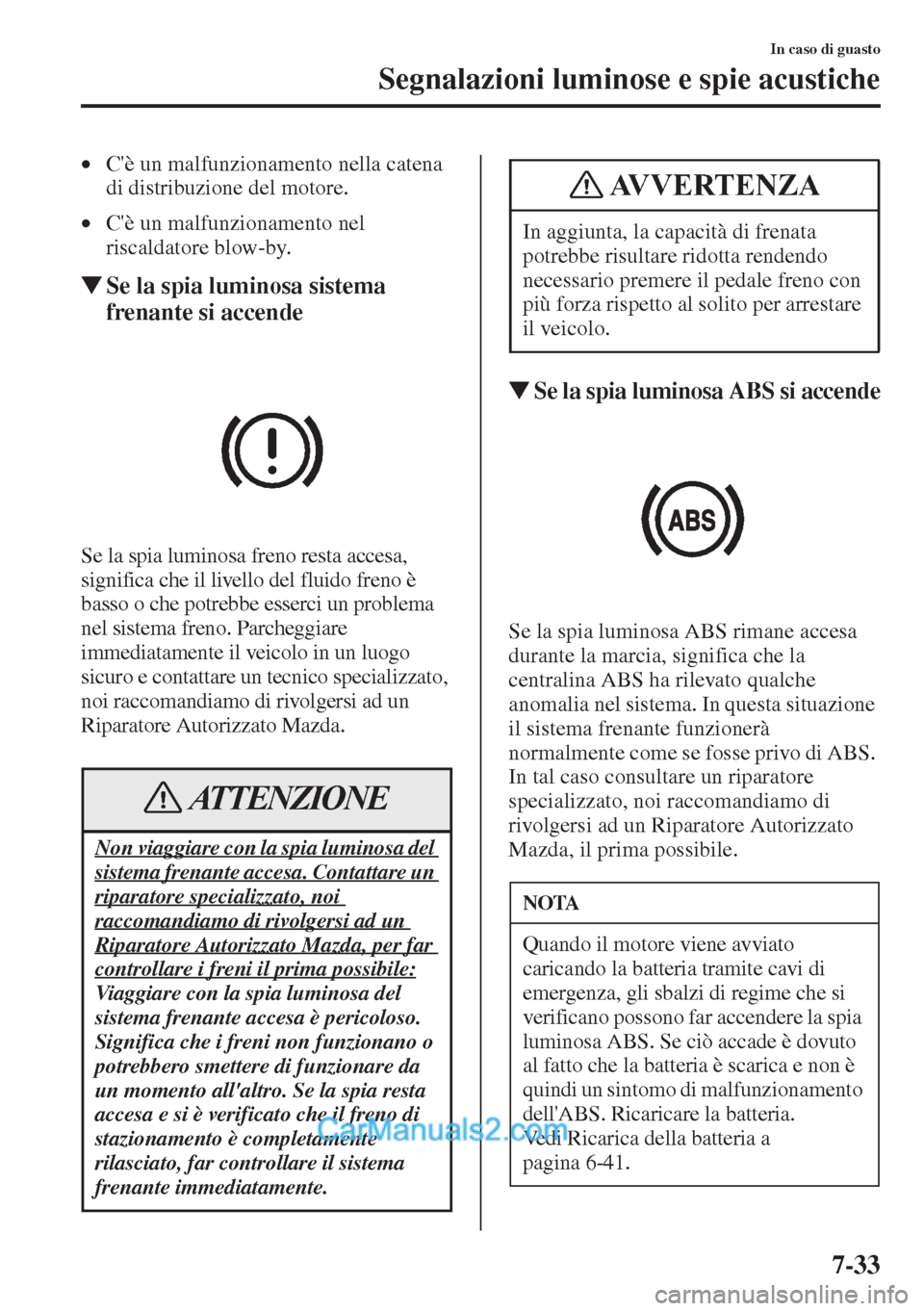

WSe la spia luminosa sistema
frenante si accende
Se la spia luminosa freno resta accesa,
significa che il livello del fluido freno è
basso o che potrebbe esserci un problema
nel sistema freno. Parcheggiare
immediatamente il veicolo in un luogo
sicuro e contattare un tecnico specializzato,
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
WSe la spia luminosa ABS si accende
Se la spia luminosa ABS rimane accesa
durante la marcia, significa che la
centralina ABS ha rilevato qualche
anomalia nel sistema. In questa situazione
il sistema frenante funzionerà
normalmente come se fosse privo di ABS.
In tal caso consultare un riparatore
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda, il prima possibile.
Non viaggiare con la spia luminosa del
sistema frenante accesa. Contattare un
riparatore specializzato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda, per far
controllare i freni il prima possibile:
Viaggiare con la spia luminosa del
sistema frenante accesa è pericoloso.
Significa che i freni non funzionano o
potrebbero smettere di funzionare da
un momento all'altro. Se la spia resta
accesa e si è verificato che il freno di
stazionamento è completamente
rilasciato, far controllare il sistema
frenante immediatamente.
ATTENZIONE
In aggiunta, la capacità di frenata
potrebbe risultare ridotta rendendo
necessario premere il pedale freno con
più forza rispetto al solito per arrestare
il veicolo.
NOTA
Quando il motore viene avviato
caricando la batteria tramite cavi di
emergenza, gli sbalzi di regime che si
verificano possono far accendere la spia
luminosa ABS. Se ciò accade è dovuto
al fatto che la batteria è scarica e non è
quindi un sintomo di malfunzionamento
dell'ABS. Ricaricare la batteria.
Vedi Ricarica della batteria a
pagina 6-41.
AVVERTENZA

7-34
In caso di guasto
Segnalazioni luminose e spie acustiche

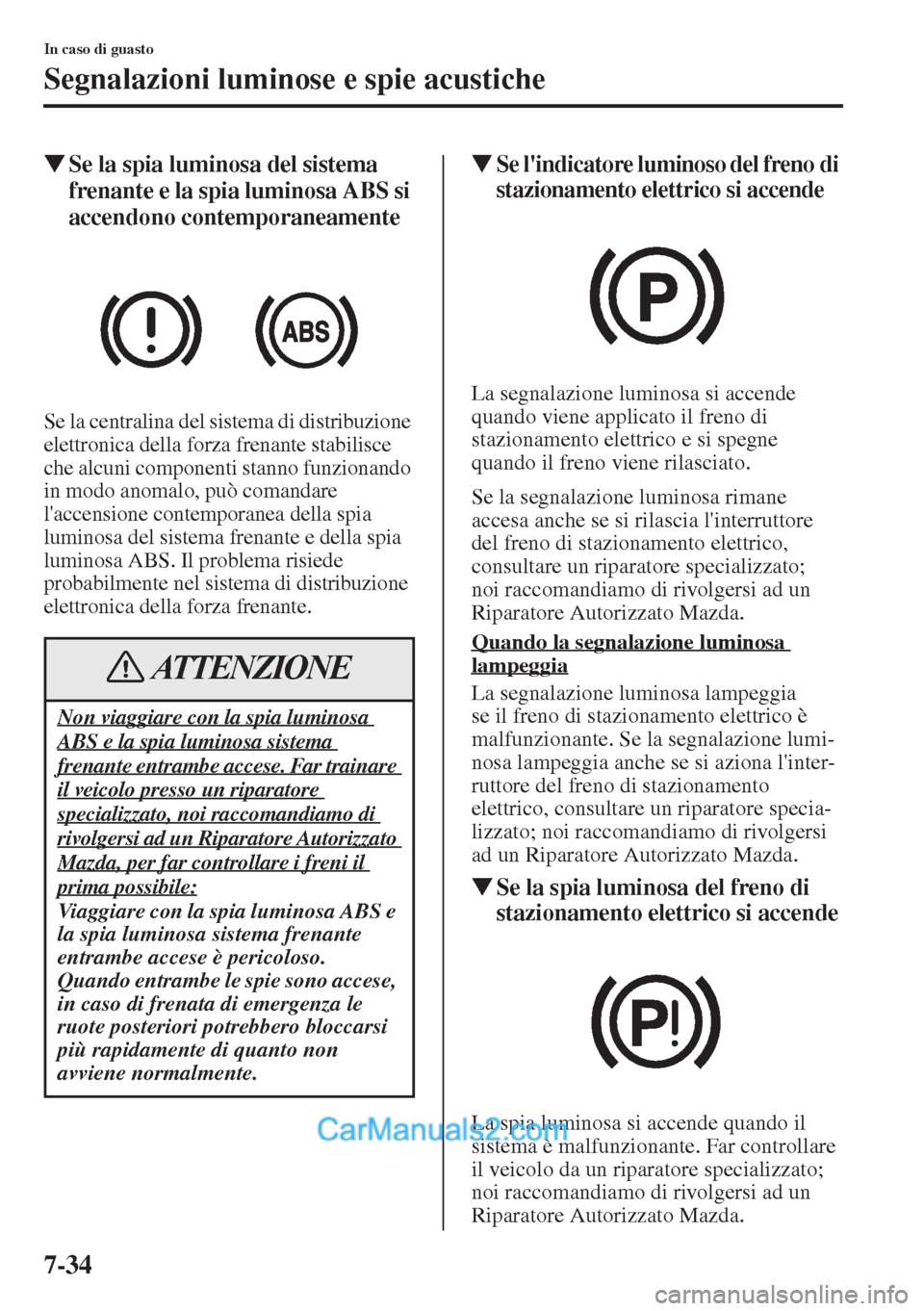

WSe la spia luminosa del sistema
frenante e la spia luminosa ABS si
accendono contemporaneamente
Se la centralina del sistema di distribuzione
elettronica della forza frenante stabilisce
che alcuni componenti stanno funzionando
in modo anomalo, può comandare
l'accensione contemporanea della spia
luminosa del sistema frenante e della spia
luminosa ABS. Il problema risiede
probabilmente nel sistema di distribuzione
elettronica della forza frenante.
WSe l'indicatore luminoso del frenodi
stazionamento elettrico si accende
La segnalazione luminosa si accende
quando viene applicato il freno di
stazionamento elettrico e si spegne
quando il freno viene rilasciato.
Se la segnalazione luminosa rimane
accesa anche se si rilascia l'interruttore
del freno di stazionamento elettrico,
consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Quando la segnalazione luminosa
lampeggia
La segnalazione luminosa lampeggia
se il freno di stazionamento elettrico è
malfunzionante. Se la segnalazione lumi-
nosa lampeggia anche se si aziona l'inter-
ruttore del freno di stazionamento
elettrico, consultare un riparatore specia-
lizzato; noi raccomandiamo di rivolgersi
ad un Riparatore Autorizzato Mazda.
WSe la spia luminosa del freno di
stazionamento elettrico si accende
La spia luminosa si accende quando il
sistema è malfunzionante. Far controllare
il veicolo da un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Non viaggiare con la spia luminosa
ABS e la spia luminosa sistema
frenante entrambe accese. Far trainare
il veicolo presso un riparatore
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda, per far controllare i freni il
prima possibile:
Viaggiare con la spia luminosa ABS e
la spia luminosa sistema frenante
entrambe accese è pericoloso.
Quando entrambe le spie sono accese,
in caso di frenata di emergenza le
ruote posteriori potrebbero bloccarsi
più rapidamente di quanto non
avviene normalmente.
ATTENZIONE

7-35
In caso di guasto
Segnalazioni luminose e spie acustiche

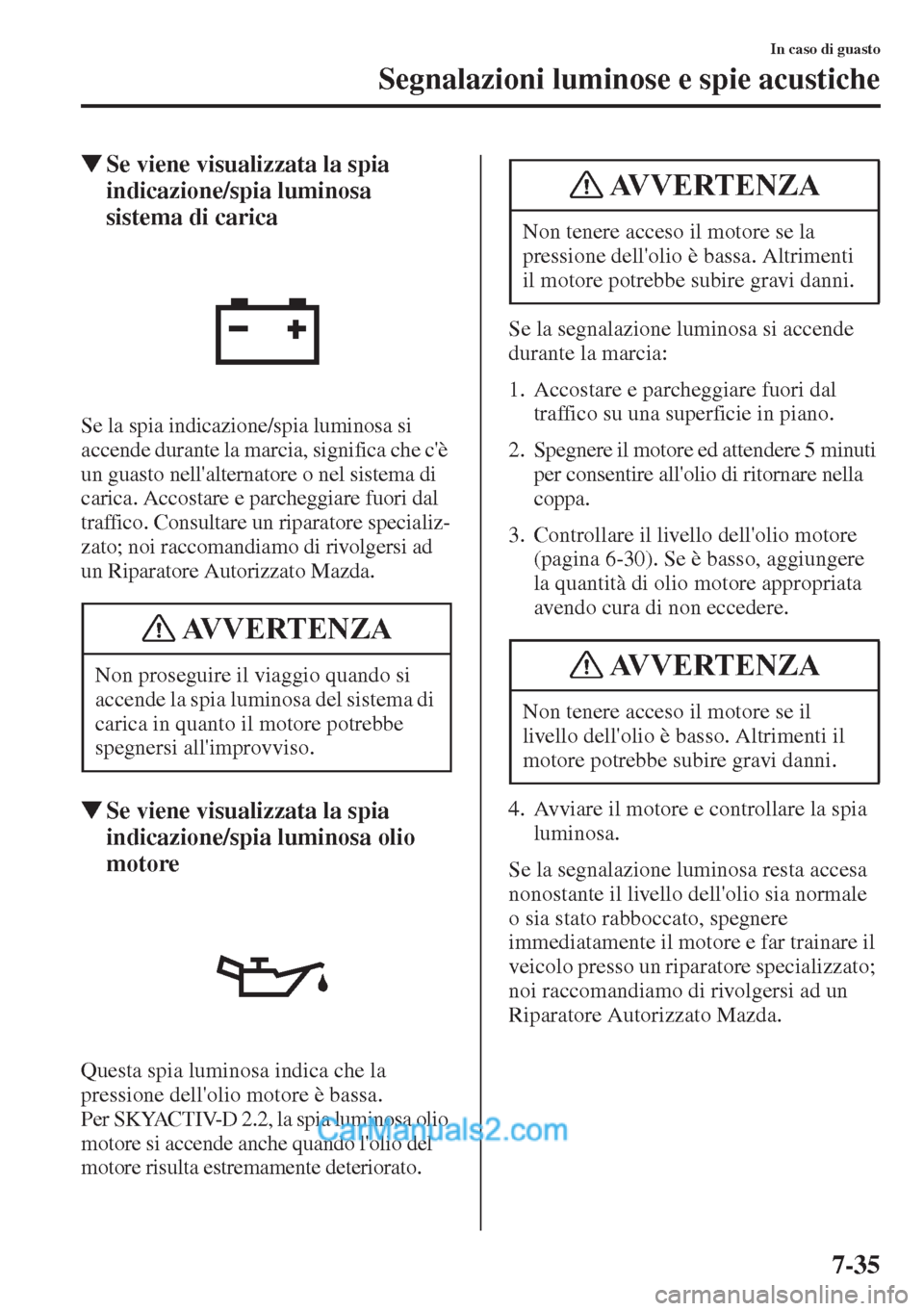

WSe viene visualizzata la spia
indicazione/spia luminosa
sistema di carica
Se la spia indicazione/spia luminosa si
accende durante la marcia, significa che c'è
un guasto nell'alternatore o nel sistema di
carica. Accostare e parcheggiare fuori dal
traffico. Consultare un riparatore specializ-
zato; noi raccomandiamo di rivolgersi ad
un Riparatore Autorizzato Mazda.
WSe viene visualizzata la spia
indicazione/spia luminosa olio
motore
Questa spia luminosa indica che la
pressione dell'olio motore è bassa.
Per SKYACTIV-D 2.2, la spia luminosa olio
motore si accende anche quando l'olio del
motore risulta estremamente deteriorato.
Se la segnalazione luminosa si accende
durante la marcia:
1. Accostare e parcheggiare fuori dal
traffico su una superficie in piano.
2. Spegnere il motore ed attendere 5 minuti
per consentire all'olio di ritornare nella
coppa.
3. Controllare il livello dell'olio motore
(pagina 6-30). Se è basso, aggiungere
la quantità di olio motore appropriata
avendo cura di non eccedere.
4. Avviare il motore e controllare la spia
luminosa.
Se la segnalazione luminosa resta accesa
nonostante il livello dell'olio sia normale
o sia stato rabboccato, spegnere
immediatamente il motore e far trainare il
veicolo presso un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda. Non proseguire il viaggio quando si
accende la spia luminosa del sistema di
carica in quanto il motore potrebbe
spegnersi all'improvviso.
AVVERTENZA
Non tenere acceso il motore se la
pressione dell'olio è bassa. Altrimenti
il motore potrebbe subire gravi danni.
Non tenere acceso il motore se il
livello dell'olio è basso. Altrimenti il
motore potrebbe subire gravi danni.
AVVERTENZA
AVVERTENZA

7-36
In caso di guasto
Segnalazioni luminose e spie acustiche

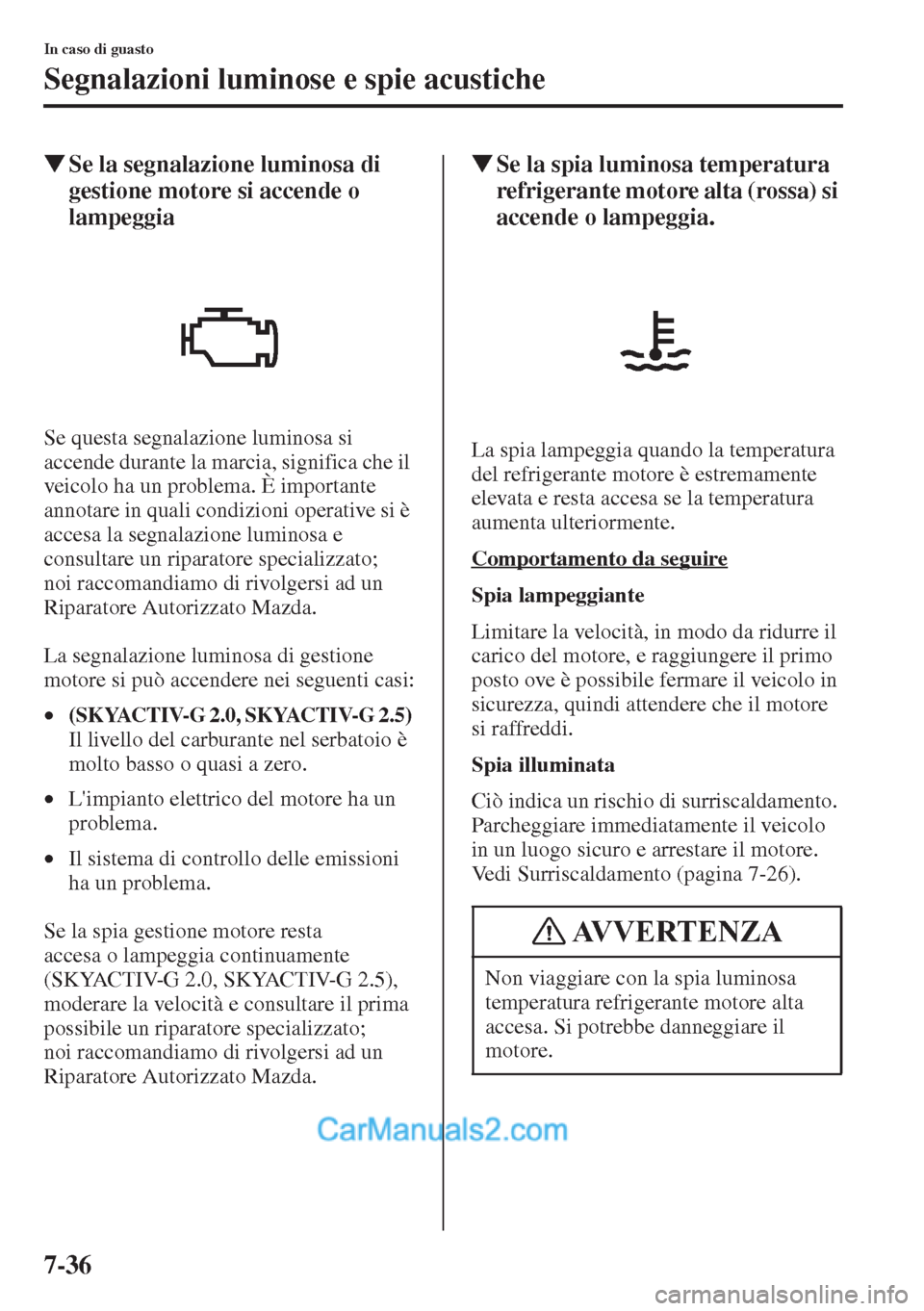

WSe la segnalazione luminosa di
gestione motore si accende o
lampeggia
Se questa segnalazione luminosa si
accende durante la marcia, significa che il
veicolo ha un problema. È importante
annotare in quali condizioni operative si è
accesa la segnalazione luminosa e
consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
La segnalazione luminosa di gestione
motore si può accendere nei seguenti casi:
•
(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Il livello del carburante nel serbatoio è
molto basso o quasi a zero.
•L'impianto elettrico del motore ha un
problema.
•Il sistema di controllo delle emissioni
ha un problema.
Se la spia gestione motore resta
accesa o lampeggia continuamente
(SKYACTIV-G 2.0, SKYACTIV-G 2.5),
moderare la velocità e consultare il prima
possibile un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
WSe la spia luminosa temperatura
refrigerante motore alta (rossa) si
accende o lampeggia.
La spia lampeggia quando la temperatura
del refrigerante motore è estremamente
elevata e resta accesa se la temperatura
aumenta ulteriormente.
Comportamento da seguire
Spia lampeggiante
Limitare la velocità, in modo da ridurre il
carico del motore, e raggiungere il primo
posto ove è possibile fermare il veicolo in
sicurezza, quindi attendere che il motore
si raffreddi.
Spia illuminata
Ciò indica un rischio di surriscaldamento.
Parcheggiare immediatamente il veicolo
in un luogo sicuro e arrestare il motore.
Vedi Surriscaldamento (pagina 7-26).
Non viaggiare con la spia luminosa
temperatura refrigerante motore alta
accesa. Si potrebbe danneggiare il
motore.
AVVERTENZA
