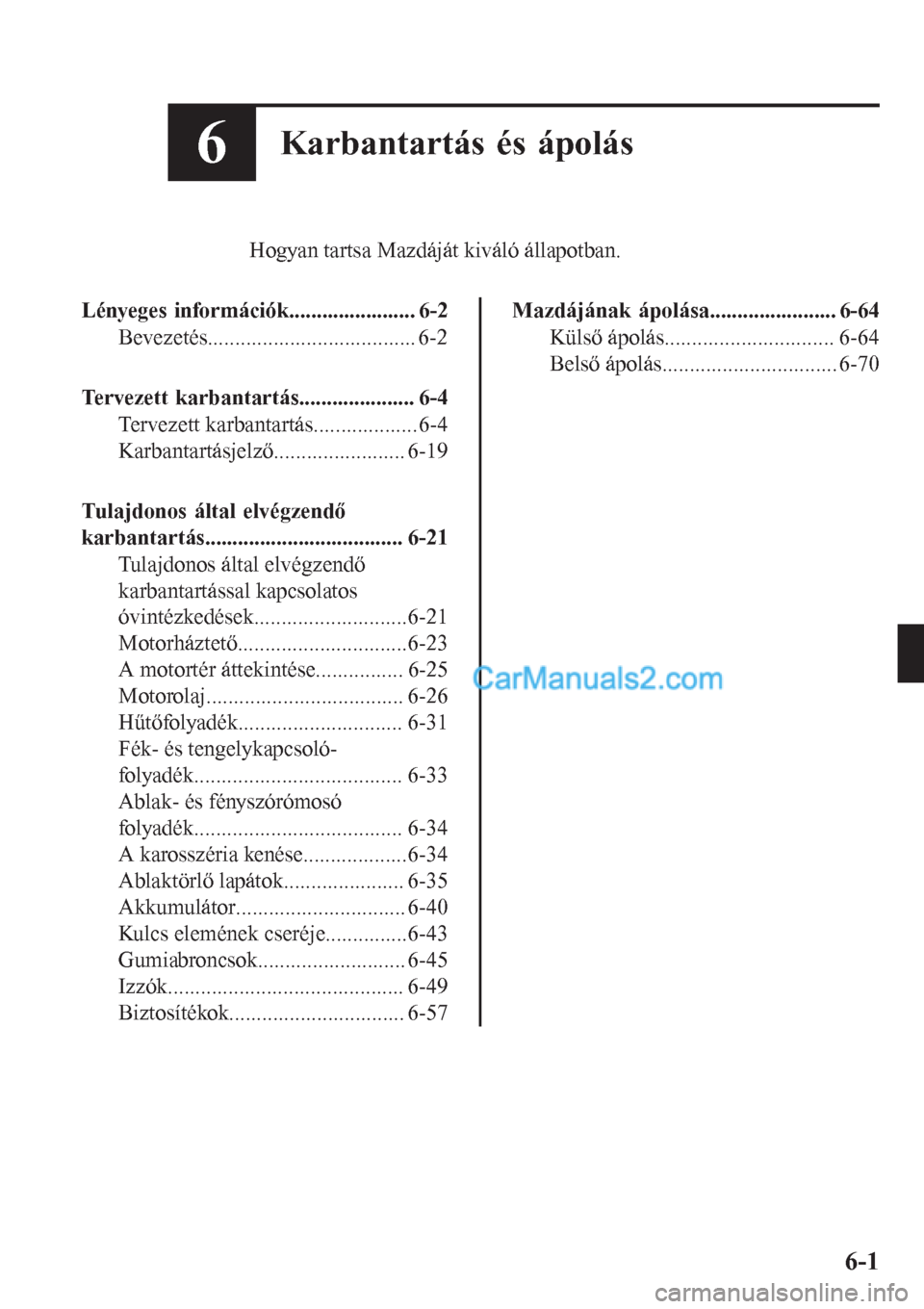

6Karbantartás és ápolás
Hogyan tartsa Mazdáját kiváló állapotban.
Lényeges információk....................... 6-2
Bevezetés...................................... 6-2
Tervezett karbantartás..................... 6-4
Tervezett karbantartás................... 6-4
Karbantartásjelző........................ 6-19
Tulajdonos által elvégzendő
karbantartás.................................... 6-21
Tulajdonos által elvégzendő
karbantartással kapcsolatos
óvintézkedések............................6-21
Motorháztető...............................6-23
A motortér áttekintése................ 6-25
Motorolaj.................................... 6-26
Hűtőfolyadék.............................. 6-31
Fék- és tengelykapcsoló-
folyadék...................................... 6-33
Ablak- és fényszórómosó
folyadék...................................... 6-34
A karosszéria kenése...................6-34
Ablaktörlő lapátok...................... 6-35
Akkumulátor............................... 6-40
Kulcs elemének cseréje...............6-43
Gumiabroncsok........................... 6-45
Izzók........................................... 6-49
Biztosítékok................................ 6-57
Mazdájának ápolása....................... 6-64
Külső ápolás............................... 6-64
Belső ápolás................................ 6-70
6-1

Bevezetés
Vigyázzon, hogy a jármű ellenőrzése, a gumiabroncs cseréje vagy bizonyos karbantartási
műveletek, pl. autómosás során ne sérüljön meg.
A járművön végzett ellenőrzési vagy egyéb munkák során viseljen vastag kesztyűt, pl.
pamutkesztyűt a nehezen látható helyeknél. A puszta kézzel végzett ellenőrzések vagy
műveletek kézsérüléshez vezethetnek.

Ha az itt ismertetett eljárások valamelyikében is bizonytalan, nyomatékosan ajánljuk, hogy a
munkát megbízható és képzett szakemberrel végeztesse el, mi valamelyik hivatalos Mazda
márkaszervizt javasoljuk.

A hivatalos Mazda márkaszervizek szakemberei és az eredeti Mazda alkatrészek az Ön
járművéért vannak. Szaktudásuk és a kimondottan az Ön Mazdájához készült alkatrészek
nélkül, illetve nem megfelelő, hiányos vagy elégtelen szervizelés esetén problémák
adódhatnak. Ennek a jármű károsodása, illetve baleset és sérülés lehet a következménye.

Szaktanácsért és minőségi szolgáltatásért forduljon szakműhelyhez, mi valamelyik hivatalos
Mazda márkaszervizt javasoljuk.

A tulajdonosnak rendelkeznie kell igazolásokkal arról, hogy járművének előírás szerinti
karbantartása megtörtént.

Garanciaigényt nem fogadunk el, ha a hiba karbantartás hiányából, nem pedig anyag- vagy
gyártási hibából adódott.

Karbantartás és ápolás
Lényeges információk
6-2

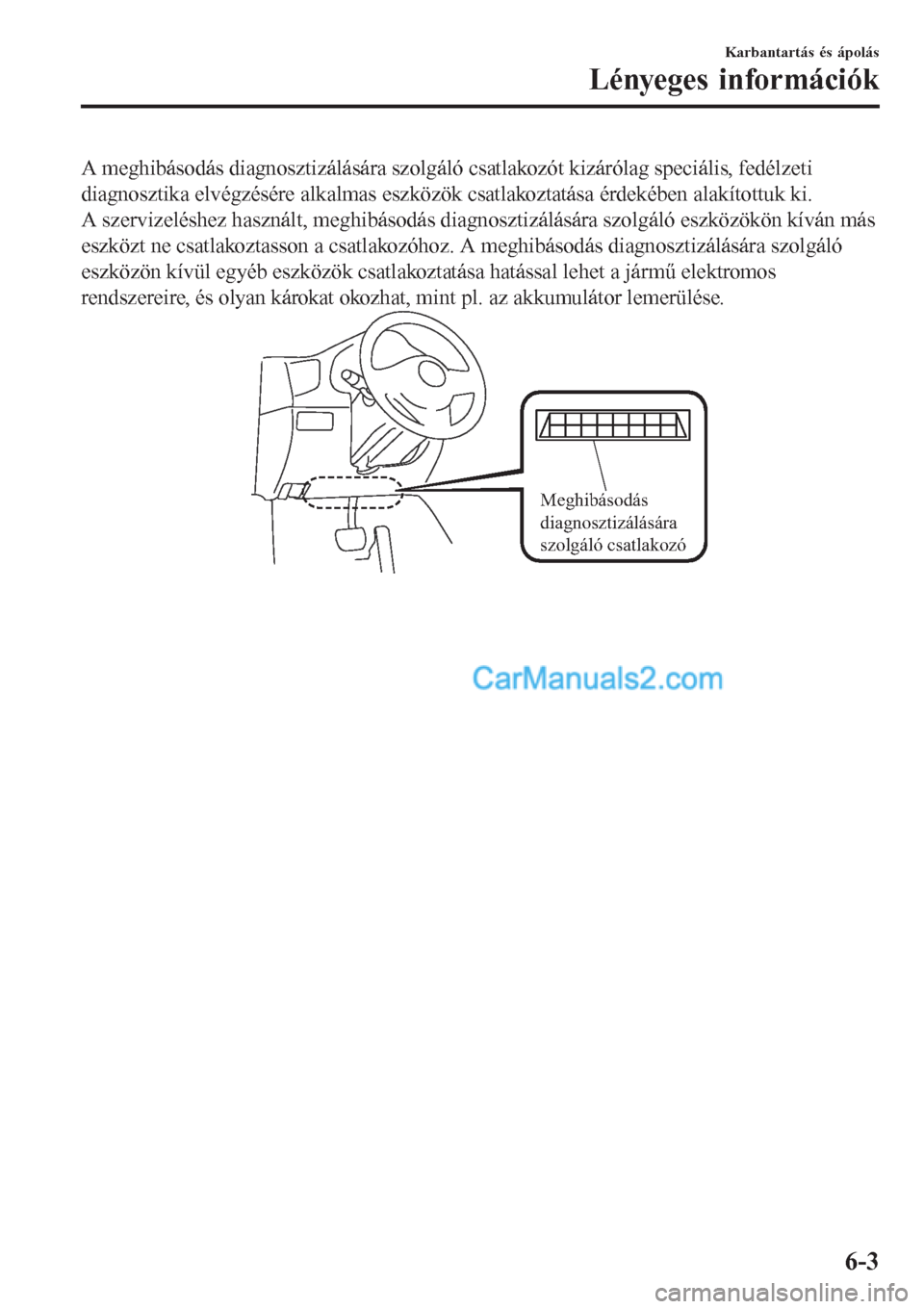

A meghibásodás diagnosztizálására szolgáló csatlakozót kizárólag speciális, fedélzeti
diagnosztika elvégzésére alkalmas eszközök csatlakoztatása érdekében alakítottuk ki.
A szervizeléshez használt, meghibásodás diagnosztizálására szolgáló eszközökön kíván más
eszközt ne csatlakoztasson a csatlakozóhoz. A meghibásodás diagnosztizálására szolgáló
eszközön kívül egyéb eszközök csatlakoztatása hatással lehet a jármű elektromos
rendszereire, és olyan károkat okozhat, mint pl. az akkumulátor lemerülése.
Meghibásodás
diagnosztizálására
szolgáló csatlakozó
Karbantartás és ápolás
Lényeges információk
6-3

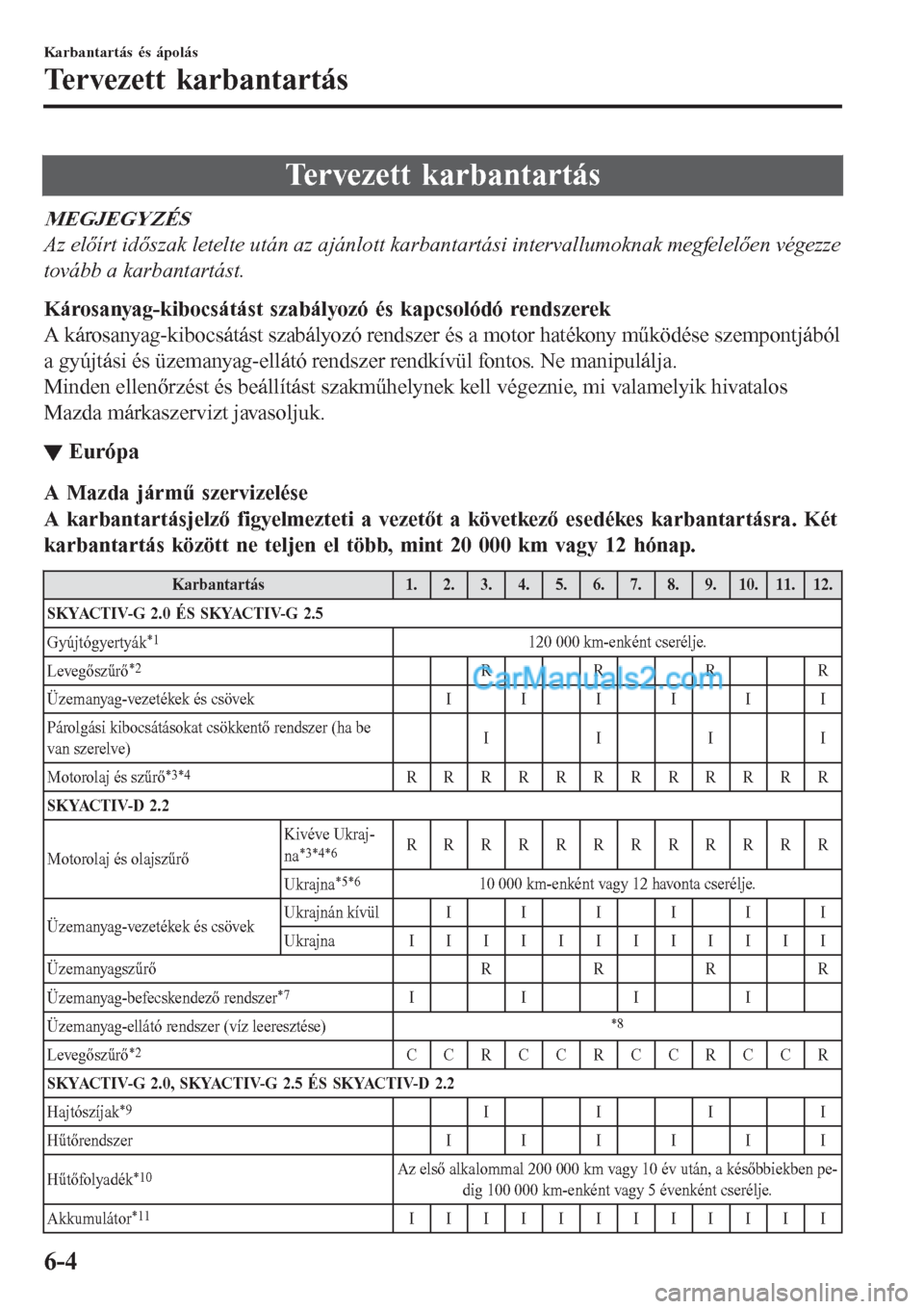

Tervezett karbantartás
MEGJEGYZÉS
Az előírt időszak letelte után az ajánlott karbantartási intervallumoknak megfelelően végezze
tovább a karbantartást.
Károsanyag-kibocsátást szabályozó és kapcsolódó rendszerek
A károsanyag-kibocsátást szabályozó rendszer és a motor hatékony működése szempontjából
a gyújtási és üzemanyag-ellátó rendszer rendkívül fontos. Ne manipulálja.
Minden ellenőrzést és beállítást szakműhelynek kell végeznie, mi valamelyik hivatalos
Mazda márkaszervizt javasoljuk.
▼Európa
A Mazda jármű szervizelése
A karbantartásjelző figyelmezteti a vezetőt a következő esedékes karbantartásra. Két
karbantartás között ne teljen el több, mint 20 000 km vagy 12 hónap.
Karbantartás 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.
SKYACTIV-G 2.0 ÉS SKYACTIV-G 2.5
Gyújtógyertyák
*1120 000 km-enként cserélje.
Levegőszűrő
*2RRRR
Üzemanyag-vezetékek és csövek IIIIII
Párolgási kibocsátásokat csökkentő rendszer (ha be
van szerelve)IIII
Motorolaj és szűrő
*3*4RRRRRRRRRRRR
SKYACTIV-D 2.2
Motorolaj és olajszűrőKivéve Ukraj-
na
*3*4*6RRRRRRRRRRRR
Ukrajna
*5*610 000 km-enként vagy 12 havonta cserélje.
Üzemanyag-vezetékek és csövekUkrajnán kívülIIIIII
Ukrajna IIIIIIIIIIII
Üzemanyagszűrő R R R R
Üzemanyag-befecskendező rendszer
*7IIII
Üzemanyag-ellátó rendszer (víz leeresztése)
*8
Levegőszűrő*2CCRCCRCCRCCR
SKYACTIV-G 2.0, SKYACTIV-G 2.5 ÉS SKYACTIV-D 2.2
Hajtószíjak
*9IIII
Hűtőrendszer IIIIII
Hűtőfolyadék
*10Az első alkalommal 200 000 km vagy 10 év után, a későbbiekben pe-
dig 100 000 km-enként vagy 5 évenként cserélje.
Akkumulátor
*11IIIIIIIIIIII
Karbantartás és ápolás
Tervezett karbantartás
6-4

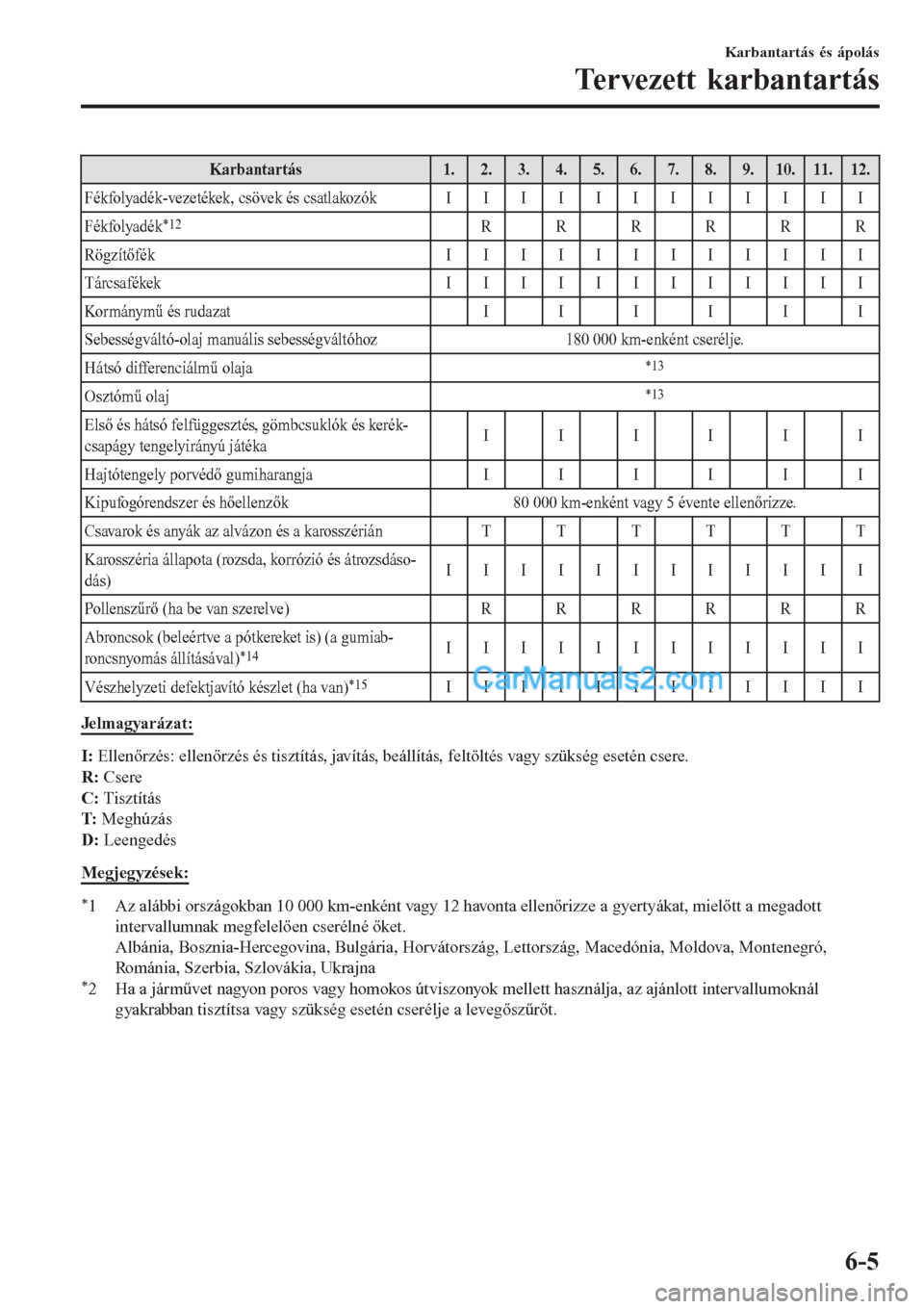

Karbantartás 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.
Fékfolyadék-vezetékek, csövek és csatlakozók IIIIIIIIIIII
Fékfolyadék
*12RRRRRR
Rögzítőfék IIIIIIIIIIII
Tárcsafékek IIIIIIIIIIII
Kormánymű és rudazat IIIIII
Sebességváltó-olaj manuális sebességváltóhoz 180 000 km-enként cserélje.
Hátsó differenciálmű olaja
*13
Osztómű olaj*13
Első és hátsó felfüggesztés, gömbcsuklók és kerék-
csapágy tengelyirányú játékaIIIIII
Hajtótengely porvédő gumiharangja IIIIII
Kipufogórendszer és hőellenzők 80 000 km-enként vagy 5 évente ellenőrizze.
Csavarok és anyák az alvázon és a karosszérián TTTTTT
Karosszéria állapota (rozsda, korrózió és átrozsdáso-
dás)IIIIIIIIIIII
Pollenszűrő (ha be van szerelve) RRRRRR
Abroncsok (beleértve a pótkereket is) (a gumiab-
roncsnyomás állításával)
*14IIIIIIIIIIII
Vészhelyzeti defektjavító készlet (ha van)
*15IIIIIIIIIIII
Jelmagyarázat:
I: Ellenőrzés: ellenőrzés és tisztítás, javítás, beállítás, feltöltés vagy szükség esetén csere.
R: Csere
C: Tisztítás
T: Meghúzás
D: Leengedés
Megjegyzések:
*1 Az alábbi országokban 10 000 km-enként vagy 12 havonta ellenőrizze a gyertyákat, mielőtt a megadott
intervallumnak megfelelően cserélné őket.
Albánia, Bosznia-Hercegovina, Bulgária, Horvátország, Lettország, Macedónia, Moldova, Montenegró,
Románia, Szerbia, Szlovákia, Ukrajna
*2 Ha a járművet nagyon poros vagy homokos útviszonyok mellett használja, az ajánlott intervallumoknál
gyakrabban tisztítsa vagy szükség esetén cserélje a levegőszűrőt.
Karbantartás és ápolás
Tervezett karbantartás
6-5

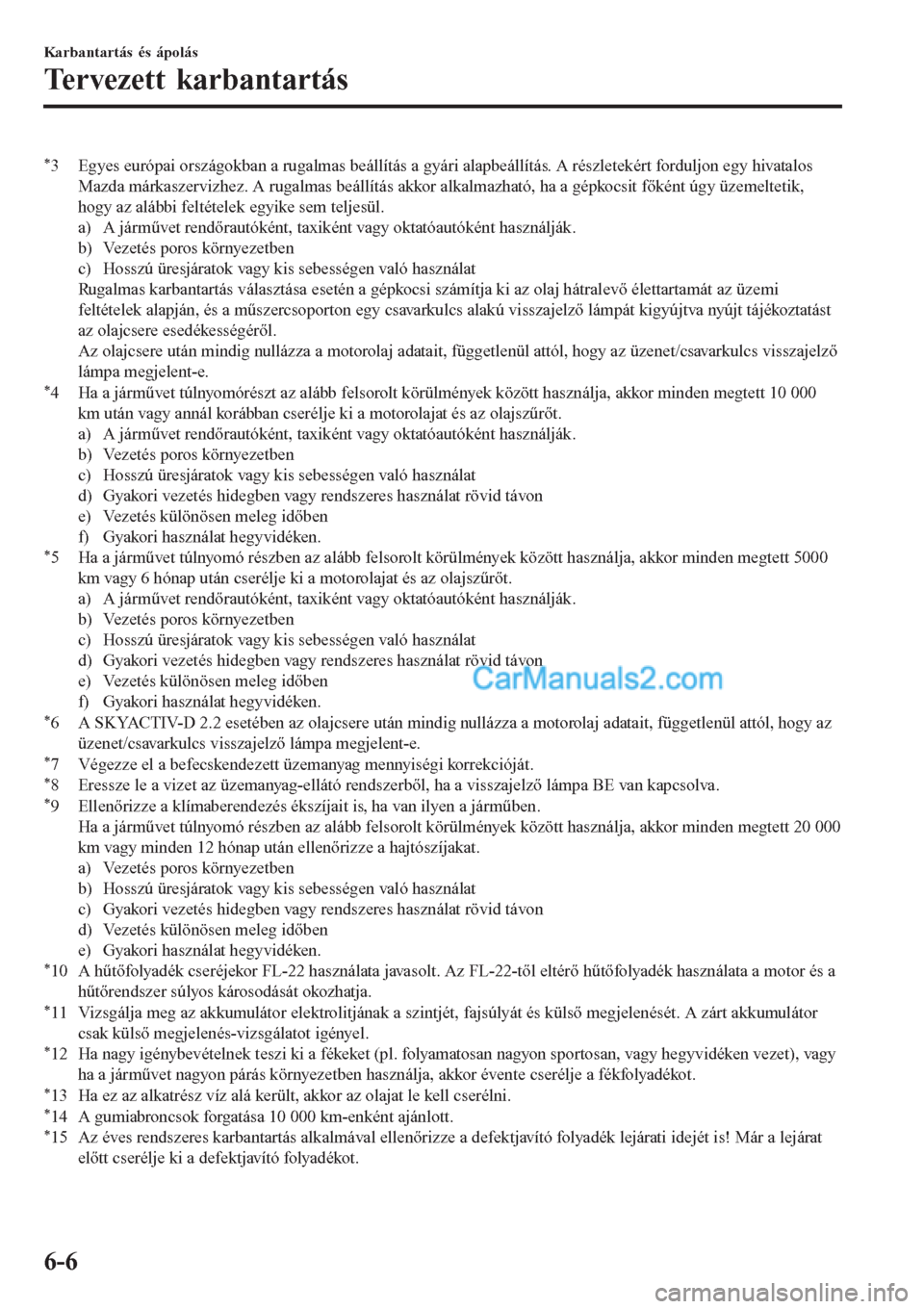

*3 Egyes európai országokban a rugalmas beállítás a gyári alapbeállítás. A részletekért forduljon egy hivatalos
Mazda márkaszervizhez. A rugalmas beállítás akkor alkalmazható, ha a gépkocsit főként úgy üzemeltetik,
hogy az alábbi feltételek egyike sem teljesül.
a) A járművet rendőrautóként, taxiként vagy oktatóautóként használják.
b) Vezetés poros környezetben
c) Hosszú üresjáratok vagy kis sebességen való használat
Rugalmas karbantartás választása esetén a gépkocsi számítja ki az olaj hátralevő élettartamát az üzemi
feltételek alapján, és a műszercsoporton egy csavarkulcs alakú visszajelző lámpát kigyújtva nyújt tájékoztatást
az olajcsere esedékességéről.
Az olajcsere után mindig nullázza a motorolaj adatait, függetlenül attól, hogy az üzenet/csavarkulcs visszajelző
lámpa megjelent-e.
*4 Ha a járművet túlnyomórészt az alább felsorolt körülmények között használja, akkor minden megtett 10 000
km után vagy annál korábban cserélje ki a motorolajat és az olajszűrőt.
a) A járművet rendőrautóként, taxiként vagy oktatóautóként használják.
b) Vezetés poros környezetben
c) Hosszú üresjáratok vagy kis sebességen való használat
d) Gyakori vezetés hidegben vagy rendszeres használat rövid távon
e) Vezetés különösen meleg időben
f) Gyakori használat hegyvidéken.
*5 Ha a járművet túlnyomó részben az alább felsorolt körülmények között használja, akkor minden megtett 5000
km vagy 6 hónap után cserélje ki a motorolajat és az olajszűrőt.
a) A járművet rendőrautóként, taxiként vagy oktatóautóként használják.
b) Vezetés poros környezetben
c) Hosszú üresjáratok vagy kis sebességen való használat
d) Gyakori vezetés hidegben vagy rendszeres használat rövid távon
e) Vezetés különösen meleg időben
f) Gyakori használat hegyvidéken.
*6 A SKYACTIV-D 2.2 esetében az olajcsere után mindig nullázza a motorolaj adatait, függetlenül attól, hogy az
üzenet/csavarkulcs visszajelző lámpa megjelent-e.
*7 Végezze el a befecskendezett üzemanyag mennyiségi korrekcióját.*8 Eressze le a vizet az üzemanyag-ellátó rendszerből, ha a visszajelző lámpa BE van kapcsolva.*9 Ellenőrizze a klímaberendezés ékszíjait is, ha van ilyen a járműben.
Ha a járművet túlnyomó részben az alább felsorolt körülmények között használja, akkor minden megtett 20 000
km vagy minden 12 hónap után ellenőrizze a hajtószíjakat.
a) Vezetés poros környezetben
b) Hosszú üresjáratok vagy kis sebességen való használat
c) Gyakori vezetés hidegben vagy rendszeres használat rövid távon
d) Vezetés különösen meleg időben
e) Gyakori használat hegyvidéken.
*10 A hűtőfolyadék cseréjekor FL-22 használata javasolt. Az FL-22-től eltérő hűtőfolyadék használata a motor és a
hűtőrendszer súlyos károsodását okozhatja.
*11 Vizsgálja meg az akkumulátor elektrolitjának a szintjét, fajsúlyát és külső megjelenését. A zárt akkumulátor
csak külső megjelenés-vizsgálatot igényel.
*12 Ha nagy igénybevételnek teszi ki a fékeket (pl. folyamatosan nagyon sportosan, vagy hegyvidéken vezet), vagy
ha a járművet nagyon párás környezetben használja, akkor évente cserélje a fékfolyadékot.
*13 Ha ez az alkatrész víz alá került, akkor az olajat le kell cserélni.*14 A gumiabroncsok forgatása 10 000 km-enként ajánlott.*15 Az éves rendszeres karbantartás alkalmával ellenőrizze a defektjavító folyadék lejárati idejét is! Már a lejárat
előtt cserélje ki a defektjavító folyadékot.
Karbantartás és ápolás
Tervezett karbantartás
6-6

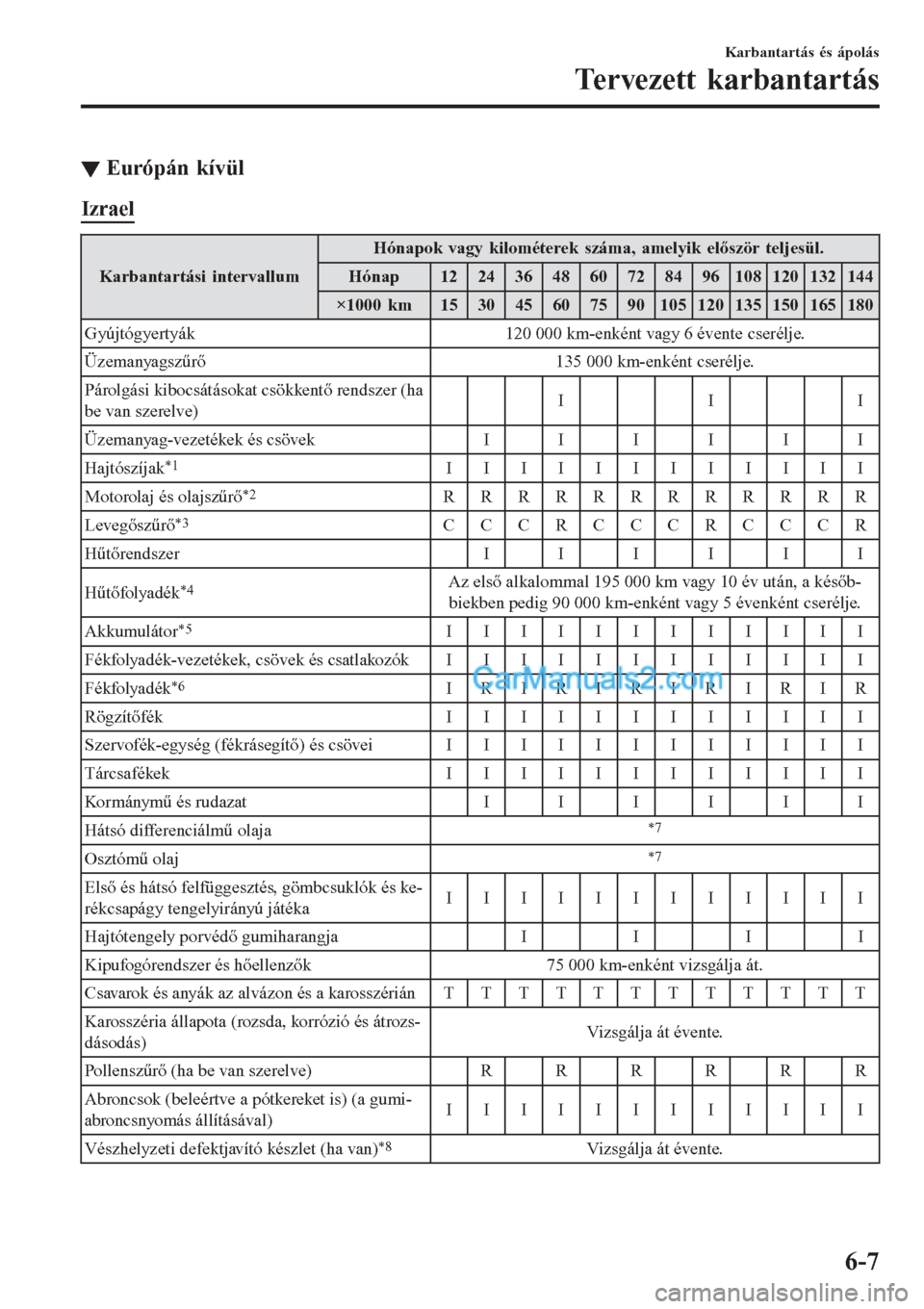

▼Európán kívül
Izrael
Karbantartási intervallumHónapok vagy kilométerek száma, amelyik először teljesül.
Hónap 1224364860728496108120132144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Gyújtógyertyák 120 000 km-enként vagy 6 évente cserélje.
Üzemanyagszűrő 135 000 km-enként cserélje.
Párolgási kibocsátásokat csökkentő rendszer (ha
be van szerelve)III
Üzemanyag-vezetékek és csövek IIIIII
Hajtószíjak
*1IIIIIIIIIIII
Motorolaj és olajszűrő
*2RRRRRRRRRRRR
Levegőszűrő
*3CCCRCCCRCCCR
Hűtőrendszer IIIIII
Hűtőfolyadék
*4Az első alkalommal 195 000 km vagy 10 év után, a későb-
biekben pedig 90 000 km-enként vagy 5 évenként cserélje.
Akkumulátor
*5IIIIIIIIIIII
Fékfolyadék-vezetékek, csövek és csatlakozók I I I I I I I I I I I I
Fékfolyadék
*6IRIRIRIRIRIR
Rögzítőfék IIIIIIIIIIII
Szervofék-egység (fékrásegítő) és csövei I I I I I I I I I I I I
Tárcsafékek IIIIIIIIIIII
Kormánymű és rudazat IIIIII
Hátsó differenciálmű olaja
*7
Osztómű olaj*7
Első és hátsó felfüggesztés, gömbcsuklók és ke-
rékcsapágy tengelyirányú játékaIIIIIIIIIIII
Hajtótengely porvédő gumiharangja I I I I
Kipufogórendszer és hőellenzők 75 000 km-enként vizsgálja át.
Csavarok és anyák az alvázon és a karosszérián T T T T T T T T T T T T
Karosszéria állapota (rozsda, korrózió és átrozs-
dásodás)Vizsgálja át évente.
Pollenszűrő (ha be van szerelve) RRRRRR
Abroncsok (beleértve a pótkereket is) (a gumi-
abroncsnyomás állításával)IIIIIIIIIIII
Vészhelyzeti defektjavító készlet (ha van)
*8Vizsgálja át évente.
Karbantartás és ápolás
Tervezett karbantartás
6-7

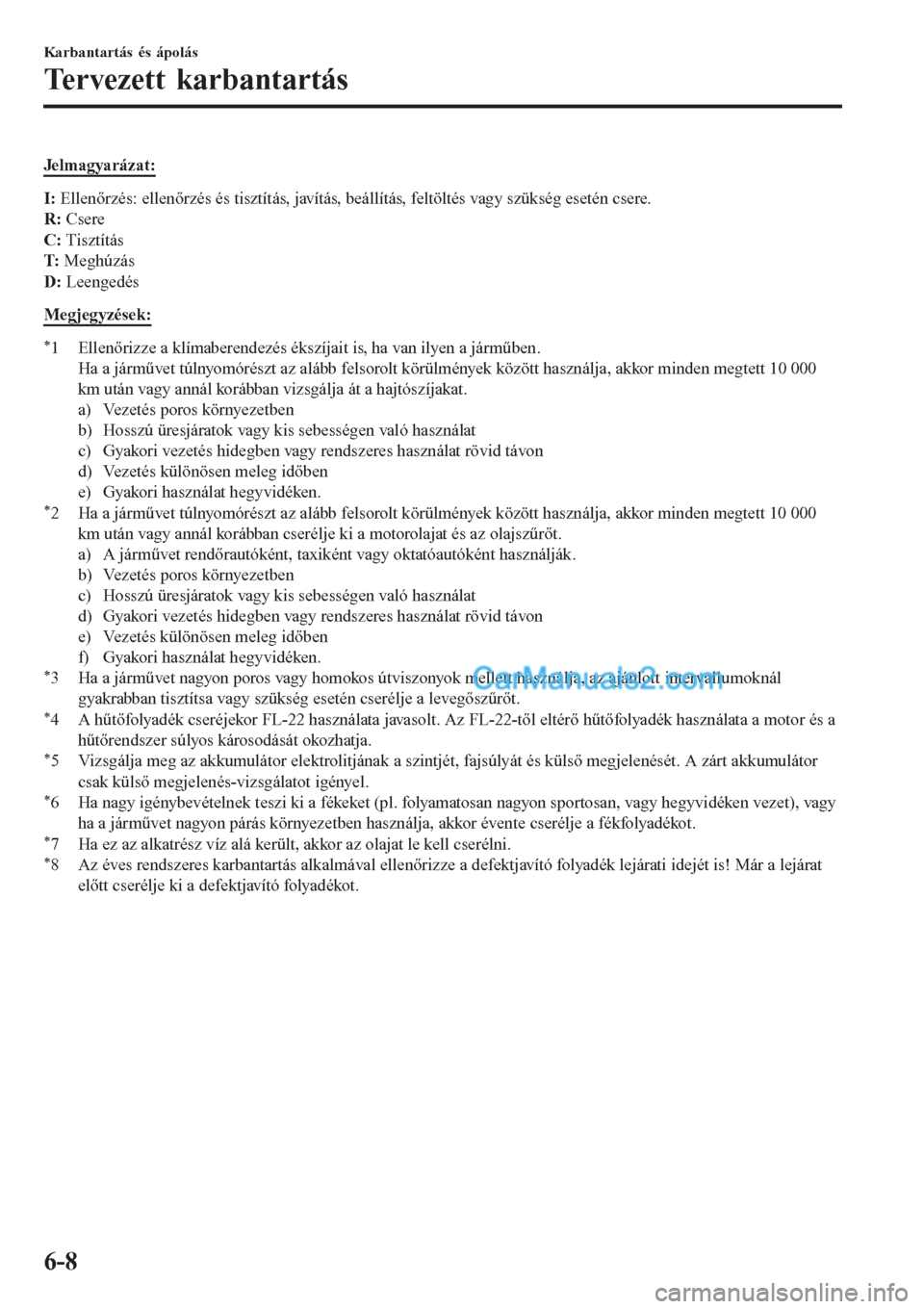

Jelma gya rázat :
I: Ellenőrzés: ellenőrzés és tisztítás, javítás, beállítás, feltöltés vagy szükség esetén csere.
R: Csere
C: Tisztítás
T: Meghúzás
D: Leengedés
Megjegyzések:
*1 Ellenőrizze a klímaberendezés ékszíjait is, ha van ilyen a járműben.
Ha a járművet túlnyomórészt az alább felsorolt körülmények között használja, akkor minden megtett 10 000
km után vagy annál korábban vizsgálja át a hajtószíjakat.
a) Vezetés poros környezetben
b) Hosszú üresjáratok vagy kis sebességen való használat
c) Gyakori vezetés hidegben vagy rendszeres használat rövid távon
d) Vezetés különösen meleg időben
e) Gyakori használat hegyvidéken.
*2 Ha a járművet túlnyomórészt az alább felsorolt körülmények között használja, akkor minden megtett 10 000
km után vagy annál korábban cserélje ki a motorolajat és az olajszűrőt.
a) A járművet rendőrautóként, taxiként vagy oktatóautóként használják.
b) Vezetés poros környezetben
c) Hosszú üresjáratok vagy kis sebességen való használat
d) Gyakori vezetés hidegben vagy rendszeres használat rövid távon
e) Vezetés különösen meleg időben
f) Gyakori használat hegyvidéken.
*3 Ha a járművet nagyon poros vagy homokos útviszonyok mellett használja, az ajánlott intervallumoknál
gyakrabban tisztítsa vagy szükség esetén cserélje a levegőszűrőt.
*4 A hűtőfolyadék cseréjekor FL-22 használata javasolt. Az FL-22-től eltérő hűtőfolyadék használata a motor és a
hűtőrendszer súlyos károsodását okozhatja.
*5 Vizsgálja meg az akkumulátor elektrolitjának a szintjét, fajsúlyát és külső megjelenését. A zárt akkumulátor
csak külső megjelenés-vizsgálatot igényel.
*6 Ha nagy igénybevételnek teszi ki a fékeket (pl. folyamatosan nagyon sportosan, vagy hegyvidéken vezet), vagy
ha a járművet nagyon párás környezetben használja, akkor évente cserélje a fékfolyadékot.
*7 Ha ez az alkatrész víz alá került, akkor az olajat le kell cserélni.*8 Az éves rendszeres karbantartás alkalmával ellenőrizze a defektjavító folyadék lejárati idejét is! Már a lejárat
előtt cserélje ki a defektjavító folyadékot.
Karbantartás és ápolás
Tervezett karbantartás
6-8

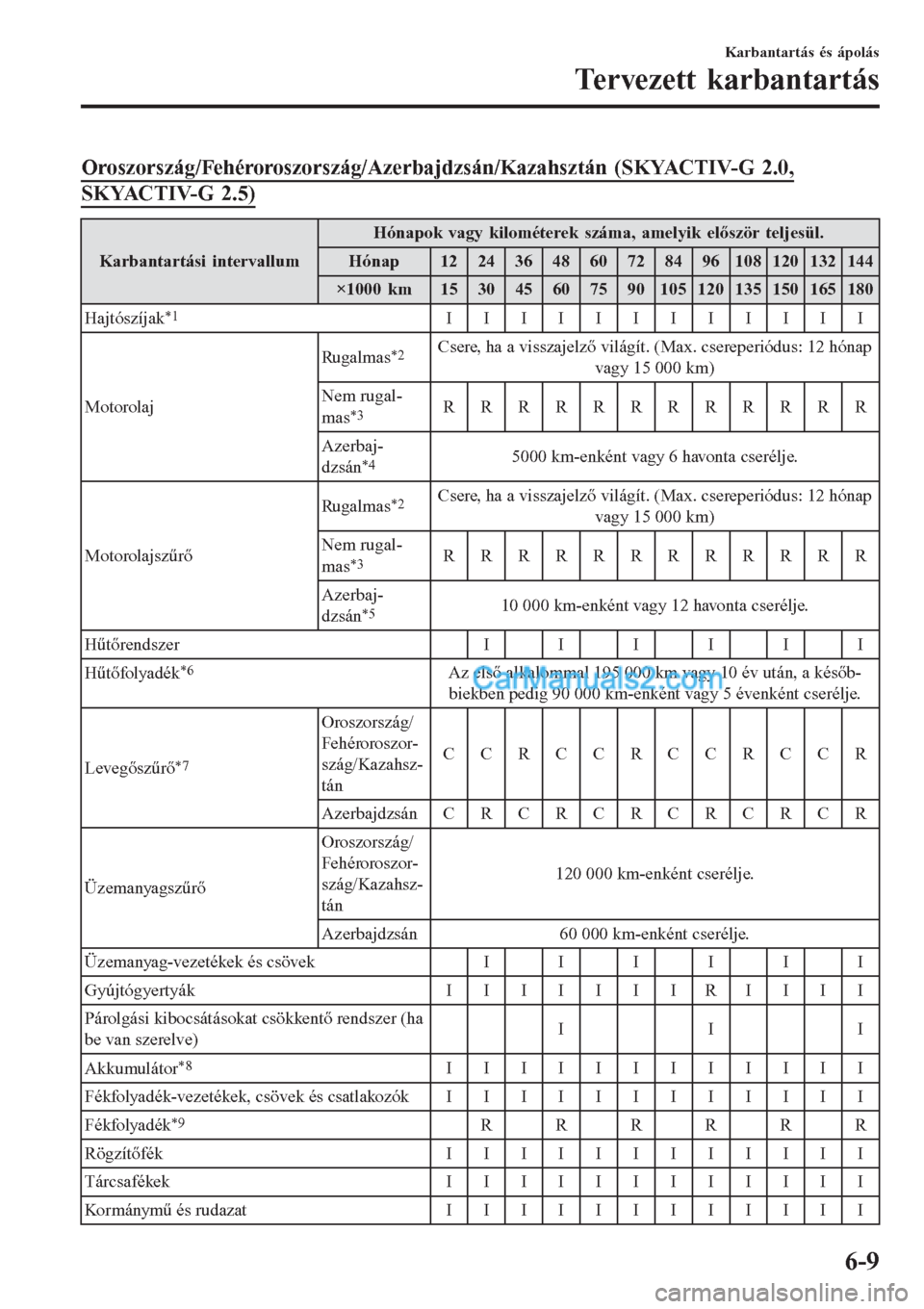

Oroszország/Fehéroroszország/Azerbajdzsán/Kazahsztán (SKYACTIV-G 2.0,
SKYACTIV-G 2.5)
Karbantartási intervallumHónapok vagy kilométerek száma, amelyik először teljesül.
Hónap 1224364860728496108120132144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Hajtószíjak
*1IIIIIIIIIIII
MotorolajRu g a l m a s
*2Csere, ha a visszajelző világít. (Max. csereperiódus: 12 hónap
vagy 15 000 km)
Nem rugal-
mas
*3RRRRRRRRRRRR
Azerbaj-
dzsán
*45000 km-enként vagy 6 havonta cserélje.
MotorolajszűrőRu g a l m a s
*2Csere, ha a visszajelző világít. (Max. csereperiódus: 12 hónap
vagy 15 000 km)
Nem rugal-
mas
*3RRRRRRRRRRRR
Azerbaj-
dzsán
*510 000 km-enként vagy 12 havonta cserélje.
Hűtőrendszer IIIIII
Hűtőfolyadék
*6Az első alkalommal 195 000 km vagy 10 év után, a későb-
biekben pedig 90 000 km-enként vagy 5 évenként cserélje.
Levegőszűrő
*7
Oroszország/
Fehéroroszor-
szág/Kazahsz-
tánCCRCCRCCRCCR
AzerbajdzsánCRCRCRCRCRCR
ÜzemanyagszűrőOroszország/
Fehéroroszor-
szág/Kazahsz-
tán120 000 km-enként cserélje.
Azerbajdzsán 60 000 km-enként cserélje.
Üzemanyag-vezetékek és csövek IIIIII
Gyújtógyertyák IIIIIIIRIIII
Párolgási kibocsátásokat csökkentő rendszer (ha
be van szerelve)III
Akkumulátor
*8IIIIIIIIIIII
Fékfolyadék-vezetékek, csövek és csatlakozók I I I I I I I I I I I I
Fékfolyadék
*9RRRRRR
Rögzítőfék IIIIIIIIIIII
Tárcsafékek IIIIIIIIIIII
Kormánymű és rudazat IIIIIIIIIIII
Karbantartás és ápolás
Tervezett karbantartás
6-9

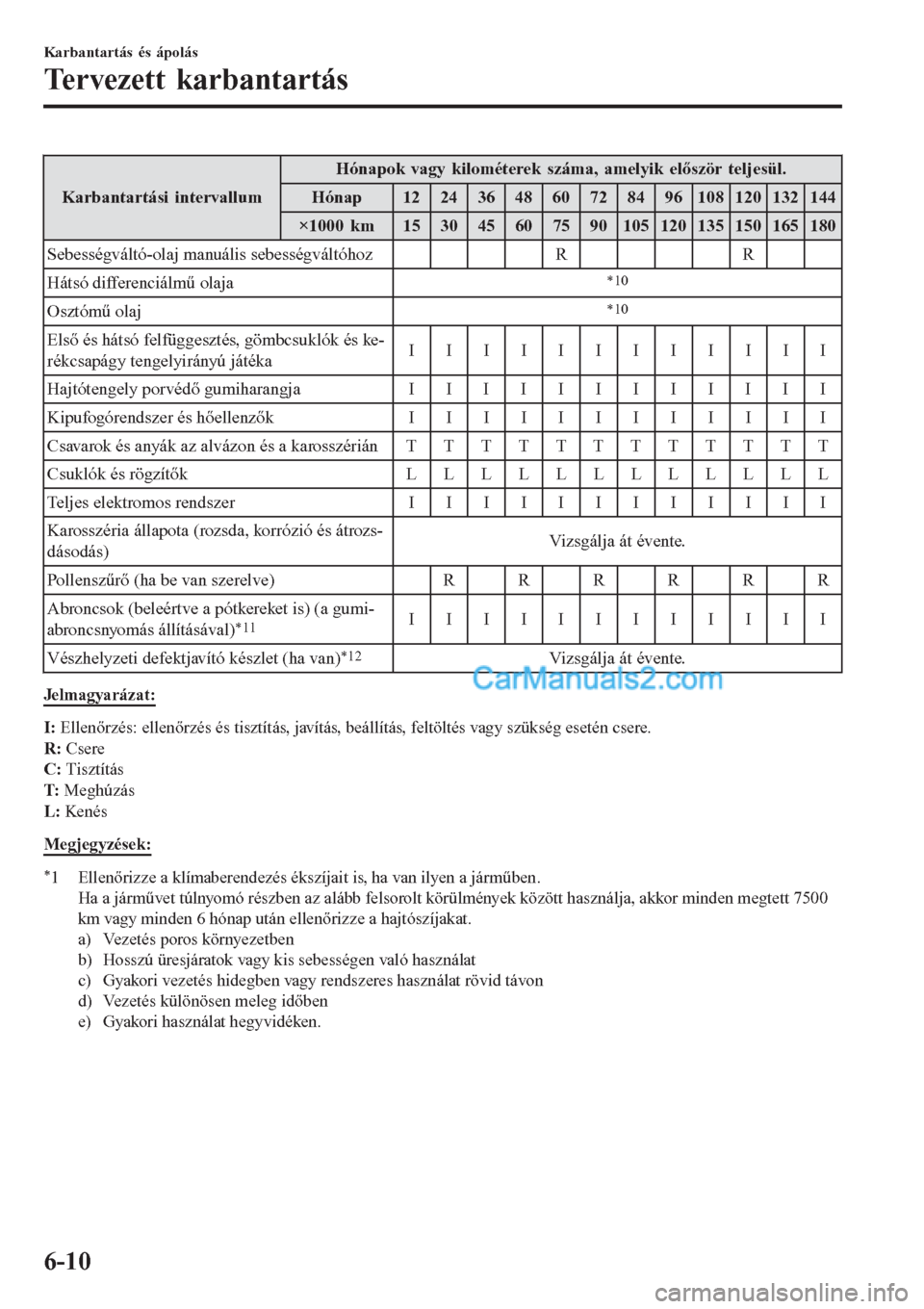

Karbantartási intervallumHónapok vagy kilométerek száma, amelyik először teljesül.
Hónap 1224364860728496108120132144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Sebességváltó-olaj manuális sebességváltóhoz R R
Hátsó differenciálmű olaja
*10
Osztómű olaj*10
Első és hátsó felfüggesztés, gömbcsuklók és ke-
rékcsapágy tengelyirányú játékaIIIIIIIIIIII
Hajtótengely porvédő gumiharangja I I I I I I I I I I I I
Kipufogórendszer és hőellenzők IIIIIIIIIIII
Csavarok és anyák az alvázon és a karosszérián T T T T T T T T T T T T
Csuklók és rögzítők L L L L L L L L L L L L
Teljes elektromos rendszer IIIIIIIIIIII
Karosszéria állapota (rozsda, korrózió és átrozs-
dásodás)Vizsgálja át évente.
Pollenszűrő (ha be van szerelve) RRRRRR
Abroncsok (beleértve a pótkereket is) (a gumi-
abroncsnyomás állításával)
*11IIIIIIIIIIII
Vészhelyzeti defektjavító készlet (ha van)
*12Vizsgálja át évente.
Jelma gya rázat :
I: Ellenőrzés: ellenőrzés és tisztítás, javítás, beállítás, feltöltés vagy szükség esetén csere.
R: Csere
C: Tisztítás
T: Meghúzás
L: Kenés
Megjegyzések:
*1 Ellenőrizze a klímaberendezés ékszíjait is, ha van ilyen a járműben.
Ha a járművet túlnyomó részben az alább felsorolt körülmények között használja, akkor minden megtett 7500
km vagy minden 6 hónap után ellenőrizze a hajtószíjakat.
a) Vezetés poros környezetben
b) Hosszú üresjáratok vagy kis sebességen való használat
c) Gyakori vezetés hidegben vagy rendszeres használat rövid távon
d) Vezetés különösen meleg időben
e) Gyakori használat hegyvidéken.
Karbantartás és ápolás
Tervezett karbantartás
6-10
