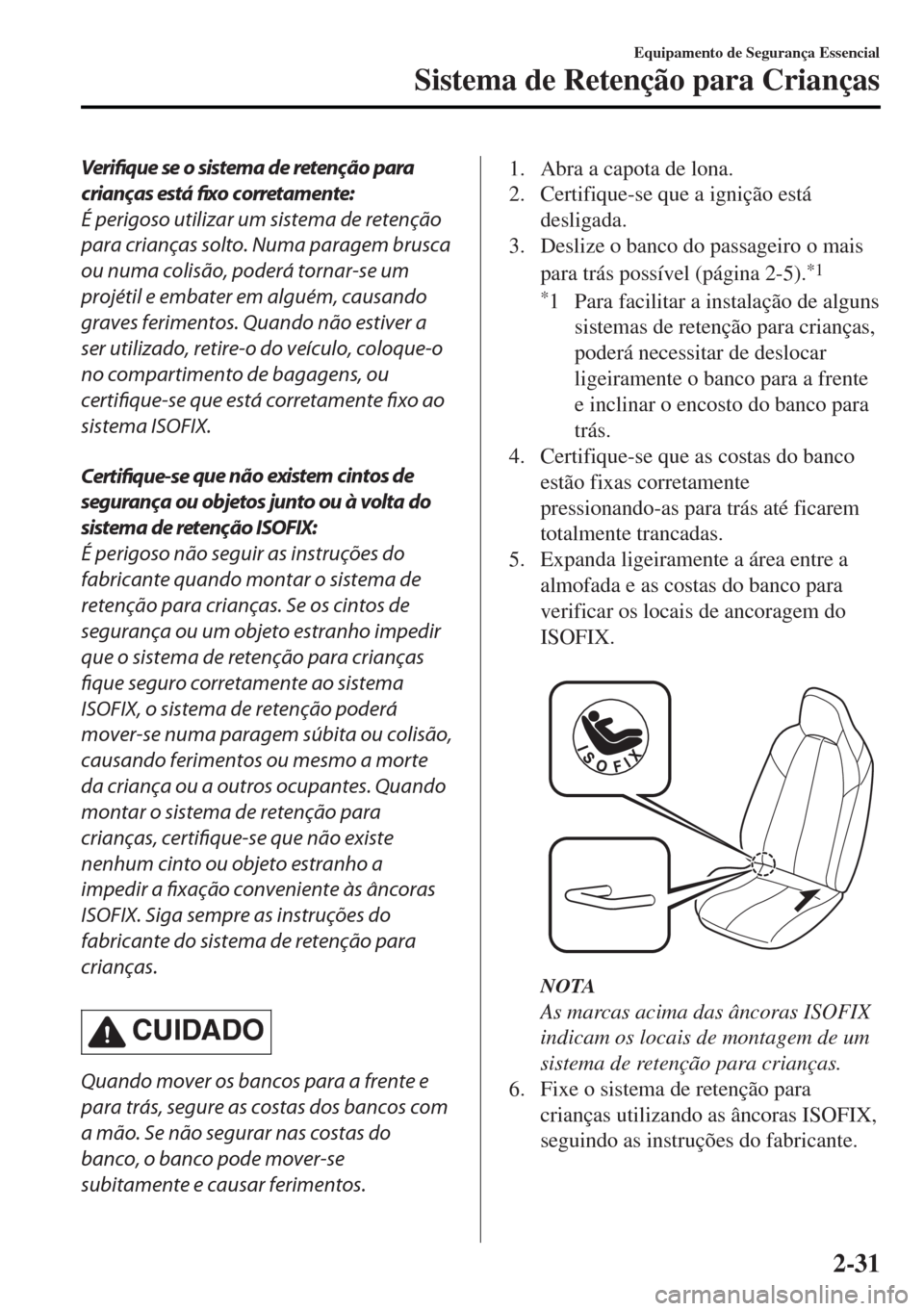

Verifique se o sistema de retenção para
crianças está fixo corretamente:
É perigoso utilizar um sistema de retenção
para crianças solto. Numa paragem brusca
ou numa colisão, poderá tornar-se um
projétil e embater em alguém, causando
graves ferimentos. Quando não estiver a
ser utilizado, retire-o do veículo, coloque-o
no compartimento de bagagens, ou
certifique-se que está corretamente fixo ao
sistema ISOFIX.
Certifique-se que não existem cintos de
segurança ou objetos junto ou à volta do
sistema de retenção ISOFIX:
É perigoso não seguir as instruções do
fabricante quando montar o sistema de
retenção para crianças. Se os cintos de
segurança ou um objeto estranho impedir
que o sistema de retenção para crianças
fique seguro corretamente ao sistema
ISOFIX, o sistema de retenção poderá
mover-se numa paragem súbita ou colisão,
causando ferimentos ou mesmo a morte
da criança ou a outros ocupantes. Quando
montar o sistema de retenção para
crianças, certifique-se que não existe
nenhum cinto ou objeto estranho a
impedir a fixação conveniente às âncoras
ISOFIX. Siga sempre as instruções do
fabricante do sistema de retenção para
crianças.
CUIDADO
Quando mover os bancos para a frente e
para trás, segure as costas dos bancos com
a mão. Se não segurar nas costas do
banco, o banco pode mover-se
subitamente e causar ferimentos.
1. Abra a capota de lona.
2. Certifique-se que a ignição está
desligada.
3. Deslize o banco do passageiro o mais
para trás possível (página 2-5).
*1
*
1 Para facilitar a instalação de alguns
sistemas de retenção para crianças,
poderá necessitar de deslocar
ligeiramente o banco para a frente
e inclinar o encosto do banco para
trás.
4. Certifique-se que as costas do banco
estão fixas corretamente
pressionando-as para trás até ficarem
totalmente trancadas.
5. Expanda ligeiramente a área entre a
almofada e as costas do banco para
verificar os locais de ancoragem do
ISOFIX.
NOTA
As marcas acima das âncoras ISOFIX
indicam os locais de montagem de um
sistema de retenção para crianças.
6. Fixe o sistema de retenção para
crianças utilizando as âncoras ISOFIX,
seguindo as instruções do fabricante.
Equipamento de Segurança Essencial
Sistema de Retenção para Crianças
2-31
Page 52 of 615

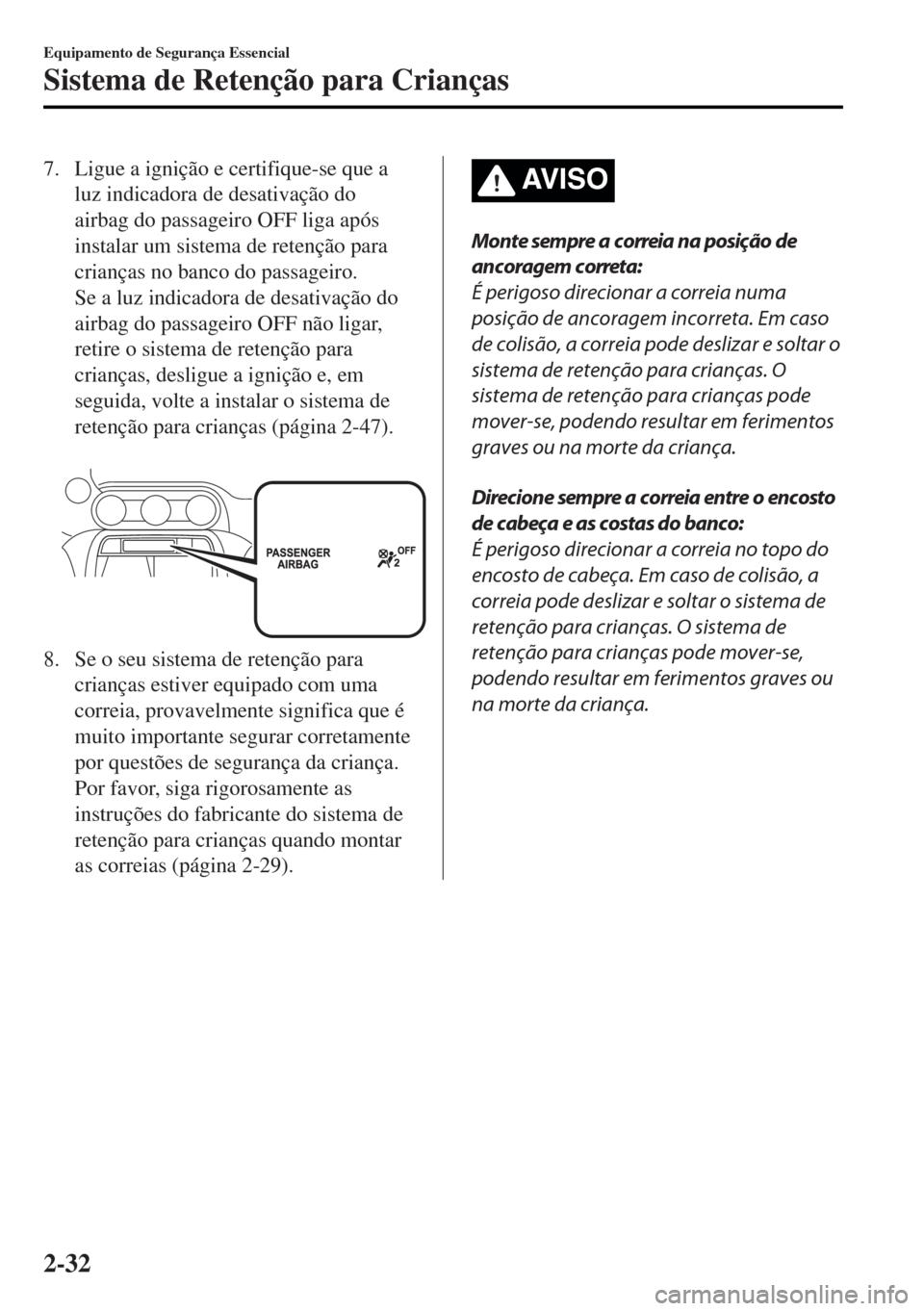

7. Ligue a ignição e certifique-se que a
luz indicadora de desativação do
airbag do passageiro OFF liga após
instalar um sistema de retenção para
crianças no banco do passageiro.
Se a luz indicadora de desativação do
airbag do passageiro OFF não ligar,
retire o sistema de retenção para
crianças, desligue a ignição e, em
seguida, volte a instalar o sistema de
retenção para crianças (página 2-47).
8. Se o seu sistema de retenção para
crianças estiver equipado com uma
correia, provavelmente significa que é
muito importante segurar corretamente
por questões de segurança da criança.
Por favor, siga rigorosamente as
instruções do fabricante do sistema de
retenção para crianças quando montar
as correias (página 2-29).
AV I S O
Monte sempre a correia na posição de
ancoragem correta:
É perigoso direcionar a correia numa
posição de ancoragem incorreta. Em caso
de colisão, a correia pode deslizar e soltar o
sistema de retenção para crianças. O
sistema de retenção para crianças pode
mover-se, podendo resultar em ferimentos
graves ou na morte da criança.
Direcione sempre a correia entre o encosto
de cabeça e as costas do banco:
É perigoso direcionar a correia no topo do
encosto de cabeça. Em caso de colisão, a
correia pode deslizar e soltar o sistema de
retenção para crianças. O sistema de
retenção para crianças pode mover-se,
podendo resultar em ferimentos graves ou
na morte da criança.
Equipamento de Segurança Essencial
Sistema de Retenção para Crianças
2-32
Page 53 of 615

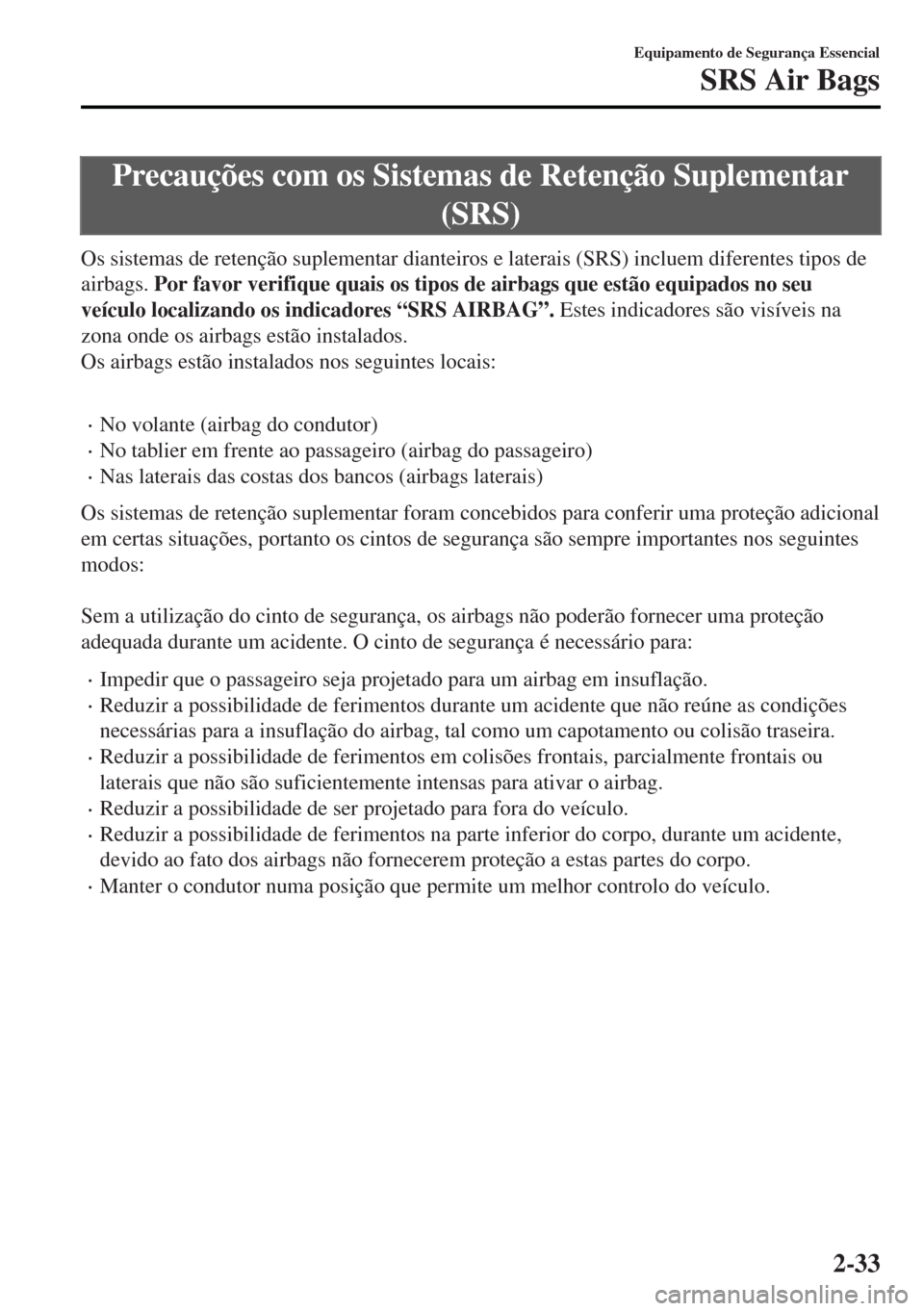

Precauções com os Sistemas de Retenção Suplementar
(SRS)
Os sistemas de retenção suplementar dianteiros e laterais (SRS) incluem diferentes tipos de
airbags. Por favor verifique quais os tipos de airbags que estão equipados no seu
veículo localizando os indicadores “SRS AIRBAG”. Estes indicadores são visíveis na
zona onde os airbags estão instalados.
Os airbags estão instalados nos seguintes locais:
•No volante (airbag do condutor)
•No tablier em frente ao passageiro (airbag do passageiro)
•Nas laterais das costas dos bancos (airbags laterais)
Os sistemas de retenção suplementar foram concebidos para conferir uma proteção adicional
em certas situações, portanto os cintos de segurança são sempre importantes nos seguintes
modos:
Sem a utilização do cinto de segurança, os airbags não poderão fornecer uma proteção
adequada durante um acidente. O cinto de segurança é necessário para:
•Impedir que o passageiro seja projetado para um airbag em insuflação.
•Reduzir a possibilidade de ferimentos durante um acidente que não reúne as condições
necessárias para a insuflação do airbag, tal como um capotamento ou colisão traseira.
•Reduzir a possibilidade de ferimentos em colisões frontais, parcialmente frontais ou
laterais que não são suficientemente intensas para ativar o airbag.
•Reduzir a possibilidade de ser projetado para fora do veículo.
•Reduzir a possibilidade de ferimentos na parte inferior do corpo, durante um acidente,
devido ao fato dos airbags não fornecerem proteção a estas partes do corpo.
•Manter o condutor numa posição que permite um melhor controlo do veículo.
Equipamento de Segurança Essencial
SRS Air Bags
2-33
Page 54 of 615

Se o seu veículo também estiver equipado com um sistema de deteção de ocupante no
banco do passageiro, consulte Sistema de Deteção de Ocupante no Banco do Passageiro
(página 2-47) para mais informações.
Se o seu veículo estiver equipado com um sistema de deteção de ocupante no banco do
passageiro, a luz indicadora de desativação do airbag do passageiro liga por um tempo
especificado após a ignição ser ligada.
Uma criança que seja demasiado pequena para utilizar um cinto de segurança deverá ser
segurada corretamente através de um sistema de retenção para crianças (página 2-16).
Pondere cuidadosamente qual o sistema de retenção para crianças necessário para a sua
criança e siga as instruções de montagem neste Manual do Proprietário, assim como as
instruções do fabricante do sistema de retenção para crianças.
AV I S O
Os cintos de segurança deverão ser utilizados em veículos equipados com airbags:
É perigoso depender apenas dos airbags como proteção durante um acidente. Sozinhos, os
airbags não conseguem evitar prováveis ferimentos. Os airbags podem insuflar apenas na
primeira colisão frontal, parcialmente frontal ou colisão lateral com forças de impacto pelo
menos moderadas. Os ocupantes do veículo devem utilizar sempre cintos de segurança.
Certifique-se sempre que a luz indicadora de desativação do airbag do passageiro OFF liga
quando utilizar um sistema de retenção para crianças (Com Sistema de Deteção de Ocupante
no Banco do Passageiro):
Sentar uma criança num sistema de retenção para crianças que esteja instalado no banco do
passageiro com a luz indicadora de desativação do airbag do passageiro OFF não ligada é
extremamente perigoso. Em caso de acidente, um airbag pode deflagrar e provocar
ferimentos graves ou mesmo a morte da criança sentada no sistema de retenção para
crianças. Certifique-se sempre que o luz indicadora de desativação do airbag do passageiro
OFF está ligada.
Consulte Sistema de Classificação do Ocupante na página 2-47.
Equipamento de Segurança Essencial
SRS Air Bags
2-34
Page 55 of 615

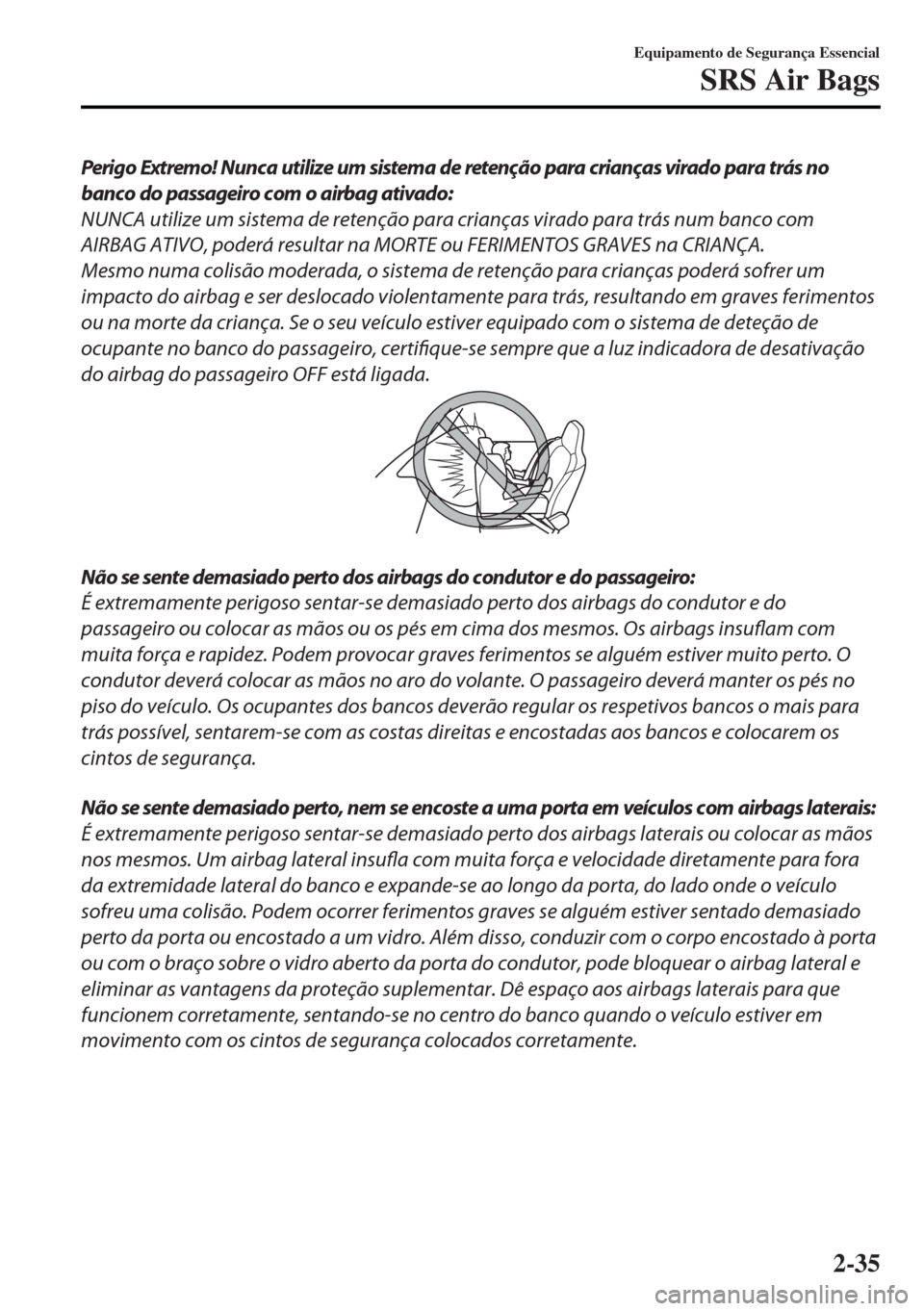

Perigo Extremo! Nunca utilize um sistema de retenção para crianças virado para trás no
banco do passageiro com o airbag ativado:
NUNCA utilize um sistema de retenção para crianças virado para trás num banco com
AIRBAG ATIVO, poderá resultar na MORTE ou FERIMENTOS GRAVES na CRIANÇA.
Mesmo numa colisão moderada, o sistema de retenção para crianças poderá sofrer um
impacto do airbag e ser deslocado violentamente para trás, resultando em graves ferimentos
ou na morte da criança. Se o seu veículo estiver equipado com o sistema de deteção de
ocupante no banco do passageiro, certifique-se sempre que a luz indicadora de desativação
do airbag do passageiro OFF está ligada.
Não se sente demasiado perto dos airbags do condutor e do passageiro:
É extremamente perigoso sentar-se demasiado perto dos airbags do condutor e do
passageiro ou colocar as mãos ou os pés em cima dos mesmos. Os airbags insuflam com
muita força e rapidez. Podem provocar graves ferimentos se alguém estiver muito perto. O
condutor deverá colocar as mãos no aro do volante. O passageiro deverá manter os pés no
piso do veículo. Os ocupantes dos bancos deverão regular os respetivos bancos o mais para
trás possível, sentarem-se com as costas direitas e encostadas aos bancos e colocarem os
cintos de segurança.
Não se sente demasiado perto, nem se encoste a uma porta em veículos com airbags laterais:
É extremamente perigoso sentar-se demasiado perto dos airbags laterais ou colocar as mãos
nos mesmos. Um airbag lateral insufla com muita força e velocidade diretamente para fora
da extremidade lateral do banco e expande-se ao longo da porta, do lado onde o veículo
sofreu uma colisão. Podem ocorrer ferimentos graves se alguém estiver sentado demasiado
perto da porta ou encostado a um vidro. Além disso, conduzir com o corpo encostado à porta
ou com o braço sobre o vidro aberto da porta do condutor, pode bloquear o airbag lateral e
eliminar as vantagens da proteção suplementar. Dê espaço aos airbags laterais para que
funcionem corretamente, sentando-se no centro do banco quando o veículo estiver em
movimento com os cintos de segurança colocados corretamente.
Equipamento de Segurança Essencial
SRS Air Bags
2-35
Page 56 of 615

Sente-se no centro do banco e coloque corretamente o cinto de segurança:
É extremamente perigoso sentar-se demasiado próximo dos módulos dos airbags laterais ou
colocar as mãos nos mesmos, assim como adormecer encostado à porta ou debruçar-se para
fora do veículo através da abertura dos vidros. Os airbags laterais insuflam com muita força e
velocidade, expandindo-se diretamente ao longo da porta no lado onde o veículo sofreu o
impacto. Podem ocorrer ferimentos graves se alguém estiver sentado muito perto da porta.
Dê espaço aos airbags laterais para que funcionem corretamente, sentando-se no centro do
banco quando o veículo estiver em movimento com os cintos de segurança colocados
corretamente.
Não coloque objetos em cima ou à volta da zona onde os airbags do condutor e do
passageiro deflagram:
É perigoso colocar um objeto nos airbags do condutor e do passageiro ou colocar algo em
frente dos mesmos. Em caso de acidente, um objeto pode interferir com a insuflação dos
airbags e ferir os ocupantes do veículo.
Não coloque objetos em cima ou na zona onde um airbag lateral expande:
É perigoso colocar objetos no banco que cubram as laterais dos bancos. Em caso de acidente,
o objeto pode interferir com o airbag lateral, que insufla a partir da lateral dos bancos,
impedindo a proteção adicional do sistema de airbag lateral ou redirecionando o airbag de
um modo perigoso. Adicionalmente, o airbag pode ser cortado ao abrir, libertando o gás.
Não pendure sacos de rede, bolsas ou mochilas com correias laterais nos bancos. Nunca
utilize capas de bancos nos bancos. Mantenha sempre os airbags laterais dos bancos livres
para expandir no caso de uma colisão lateral.
Não toque nos componentes do sistema de retenção suplementar após a
insuflação dos
airbags:
É perigoso tocar nos componentes do sistema de retenção suplementar após a insuflação dos
airbags. Imediatamente após a insuflação, estão muito quentes. Poderá queimar-se.
Nunca instale nenhum equipamento na dianteira do seu veículo:
É perigoso montar equipamento na dianteira do seu veículo como por exemplo uma barra de
proteção dianteira, limpa-neves e guinchos. O sensor de impacto do airbag pode ser afetado.
Pode causar a insuflação inesperada dos airbags, ou pode impedir a insuflação dos airbags
durante um acidente. Os ocupantes poderão ficar gravemente feridos.
Não modifique a suspensão:
É perigoso modificar a suspensão do veículo. Se a altura do veículo ou a suspensão for
modificada, o veículo não poderá detetar com rigor uma colisão, resultando num disparo
incorreto ou inesperado dos airbags e na possibilidade de ferimentos graves.
Equipamento de Segurança Essencial
SRS Air Bags
2-36
Page 57 of 615

Não modifique uma porta ou deixe qualquer dano por reparar. Dirija-se sempre a um
reparador qualificado para inspecionar uma porta danificada, recomendamos um
Reparador Autorizado Mazda:
É perigoso modificar uma porta ou deixar qualquer dano por reparar. Cada porta possui um
sensor de impacto lateral como componente do sistema de retenção suplementar. Se forem
feitos furos numa porta, um altifalante da porta for deixado removido ou uma porta
danificada ficar por reparar, o sensor pode ser afetado adversamente fazendo com que não
detete corretamente a pressão de um impacto durante uma colisão lateral. Se um sensor não
detetar corretamente um impacto lateral, os airbags laterais e o pré-tensor do cinto de
segurança podem não funcionar normalmente, o que poderá resultar em ferimentos graves
para os ocupantes.
Não
modifique o sistema de retenção suplementar:
É perigoso modificar os componentes da cablagem do sistema de retenção suplementar.
Poderá ativá-lo ou danificá-lo acidentalmente. Não efetue quaisquer modificações no
sistema de retenção suplementar. Isto inclui a montagem de revestimentos, autocolantes ou
quaisquer objetos. Também inclui a montagem de equipamento elétrico extra nos ou junto
aos componentes ou cablagem do sistema. Um reparador
qualificado poderá fornecer os
cuidados necessários na montagem e desmontagem dos bancos, recomendamos um
Reparador Autorizado Mazda. É importante proteger a cablagem e as ligações para
assegurar que os airbags não disparam acidentalmente, e que o sistema de deteção de
ocupante no banco do passageiro e os bancos mantém a ligação ao airbag em condições
normais.
Não coloque bagagem ou outros objetos por debaixo dos bancos:
É perigoso colocar bagagem ou outros objetos por debaixo dos bancos. Os componentes
essenciais ao sistema de retenção suplementar podem ser
danificados e, no caso de uma
colisão lateral, os airbags apropriados poderão não disparar, podendo resultar em graves
ferimentos ou até na morte do ocupante. Para evitar danos nos componentes essenciais ao
sistema de retenção suplementar, não coloque bagagem ou outros objetos por debaixo dos
bancos.
Não conduza um veículo com componentes do airbag/pré-tensores danificados:
Os airbags insuflados ou danificados e os módulos dos pré-tensores dos cintos de segurança
têm que ser substituídos após qualquer impacto que tenha causado o seu disparo ou danos
no mesmo. Apenas um reparador qualificado poderá diagnosticar estes sistemas,
recomendamos um Reparador Autorizado Mazda. Conduzir com estes componentes
danificados não irá disponibilizar-lhe a proteção necessária no caso de qualquer acidente
podendo resultar em graves ferimentos ou na morte.
Equipamento de Segurança Essencial
SRS Air Bags
2-37
Page 58 of 615

Não desmonte componentes internos do airbag:
É perigoso remover componentes, tais como bancos, painel de instrumentos dianteiro,
volante, peças que contenham airbag ou sensores. Estas peças contêm componentes
essenciais dos airbags. Os airbags podem ser disparados acidentalmente e causar graves
ferimentos. Consulte um reparador qualificado, recomendamos um Reparador Autorizado
Mazda.
Elimine corretamente os airbags:
A eliminação de um airbag ou um veículo com airbags ativados pode ser extremamente
perigoso. Se não forem cumpridos todos os procedimentos de segurança, poderá provocar
ferimentos. Consulte um reparador qualificado, recomendamos um Reparador Autorizado
Mazda de modo a eliminar com segurança os airbags ou um veículo equipado com airbags.
NOTA
•Quando um airbag dispara, é ouvido um enorme ruído de insuflação e é libertado algum
fumo. Não é suscetível de causar ferimentos, contudo, a textura dos airbags poderá
causar ligeiros ferimentos na pele em partes do corpo que não estejam coberta com
roupa, devido à fricção.
•Se revender o seu Mazda, informamos-lhe que é importante que o novo proprietário se
familiarize com os sistemas de airbag e todas as instruções acerca dos mesmos a partir
do Manual do Proprietário.
•Os veículos com airbag do passageiro possuem uma etiqueta de aviso igual à da figura
seguinte. A etiqueta de aviso é indicada em conformidade com a legislação.
(Exceto Taiwan) (Taiwan)
Equipamento de Segurança Essencial
SRS Air Bags
2-38
Page 59 of 615

Descrição do Sistema de Retenção Suplementar
(Com Sistema de Deteção de Ocupante no Banco do Passageiro)
Equipamento de Segurança Essencial
SRS Air Bags
2-39
Page 60 of 615

(Sem Sistema de Deteção de Ocupante no Banco do Passageiro)
Insufladores e airbags do condutor/passageiro
Sensores de impacto e módulo de diagnóstico (unidade SAS)
Pré-tensores dos cintos de segurança (pág. 2-13)
Sensores dos airbags dianteiros
Sensores de impacto lateral
Luz avisadora dos airbags / pré-tensores dos cintos de segurança (pág. 4-42)
Insufladores e airbags laterais
Luz indicadora de desativação do airbag do passageiro* (página 2-47)
Sensor de deteção de ocupante no banco do passageiro* (página 2-47)
Módulo de deteção de ocupante no banco do passageiro*
Equipamento de Segurança Essencial
SRS Air Bags
2-40*Alguns modelos.
