Система контроля давления в шинах (СКДШ)*
Начало движения и вождение автомобиля 6-143
6
E00637300138

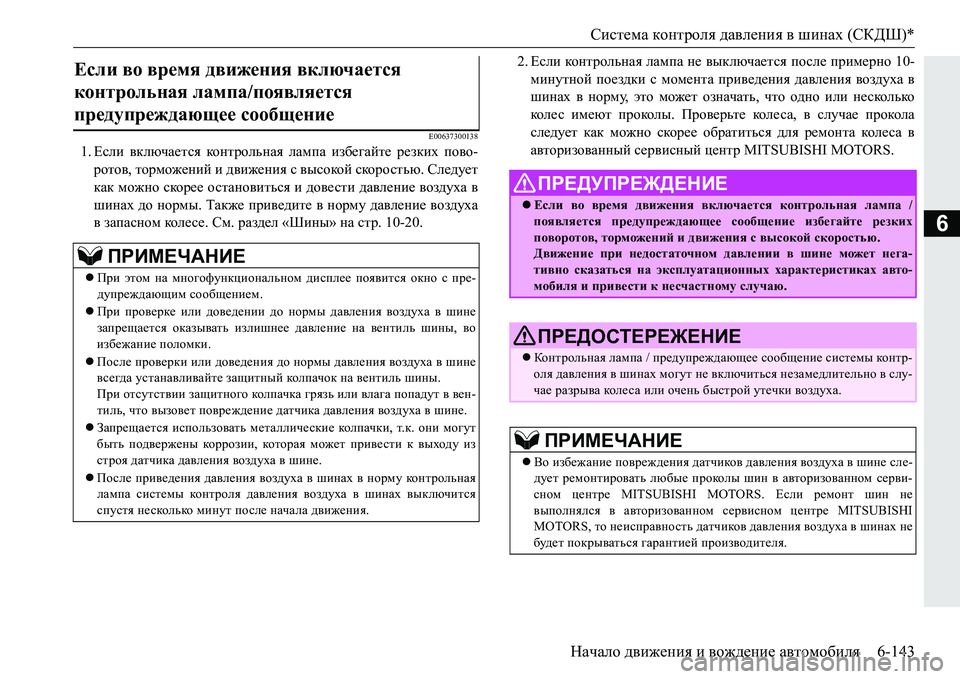

1.Если включается контрольная лампа избегайте резких пово -
ротов , торможений и движения с высокой скоростью . Следует
как можно скорее остановиться и довести давление воздуха в
шинах до нормы . Также приведите в норму давление воздуха
в запасном кол е с е . См . раздел «Шины » на стр . 10-20. 2.
Если контрольная лампа не выключается после примерно 10-
минутной поездки с момента приве
дения давления воздуха в
шинах в норму , это может означать , что одно или несколько
кол е с имеют проколы . Проверьте кол е с а , в случае прокола
следует как можно скорее обратиться для ремонта кол е с а в
авторизованный сервисный центр MITSUBISHI MOTORS.Если во время движения включается
контрольная лампа/появляется
предупреждающее сообщение

ПРИМЕЧАНИЕ
При этом на многофункциональном дисплее появится окно с пре -
дупреждающим сообщением .
 При проверке или доведении до нормы давления воздуха в шине
запрещается оказывать излишнее давление на вентиль шины, во
избежание поломки .
 После проверки или доведения до нормы давления воздуха в шине
всегда устанавливайте защитный колпачок на вентиль шины.
При отсутствии защитного ко
лпачка грязь или влага попадут в вен -
тиль , что вызовет повреждение датчика давления воздуха в шине .
 Запрещается использовать металлические колп ач к и , т.к . они могут
быть подвержены коррозии, которая может привести к выходу из
строя датчика давления воздуха в шине .
 После приведения давления воздуха в шинах в норму контрольная
лампа системы ко н т р ол я да
вления воздуха в шинах выключится
спустя несколько минут после начала движения .
ПРЕДУПРЕЖДЕНИЕ
Если во время движения включается контрольная лампа /
появляется предупреждающее сообщение избегайте резких
поворотов , торможений и движения с высокой скоростью .
Движение при недостаточном давлении в шине может нега -
тивно сказаться на эксплуатационных характеристиках авто-
мобиля и привести к несчастному случаю .
ПРЕДОСТЕРЕЖЕНИЕ
Контрольная лампа / предупреждающее сообщение системы ко н т р -
оля давления в шинах могут не включиться незамедлительно в слу -
чае разрыва кол е с а или очень быстрой утечки воздуха .
ПРИМЕЧАНИЕ
Во избежание повреждения датчиков давления воздуха в шине сле -
дует ремонтировать любые проколы шин в авторизованном серви -
сном центре MITSUBISHI MOTORS. Если ремонт шин не
выполнялся в авторизованном сервисном центре MITSUBISHI
MOTORS, то неисправность датчиков давления воздуха в шинах не
будет покрываться гарантией производителя .

Система контроля давления в шинах (СКДШ )*
6-144 Начало движения и вождение автомобиля
6
Система ко н т р ол я давления в шинах (СКДШ ) может работать
некорректно в следующих обстоятельствах :
 Беспроводное устройство, работающее на той же частоте ,
находится рядом с автомобилем .
 В кол е с н ы х нишах или дисках набился снег или намерз лед .
 Элемент питания датчика давления воздуха в шине полно -
стью разряжен .
 Используются другие коле сн ы е диски вместо оригинальных
дисков MITSUBISHI MOTORS
 Исп

ользуются кол е с а , в которых отсутствуют датчики давле-
ния воздуха в шине .
 Используются кол е с а с датчиками давления воздуха , иденти -
фикационные данные которых не зарегистрированы в СКДШ .
 Ус т а н о в л е н а тонировочная пленка стекол , не пропускающая
сигналы датчиков .
E00637400025
Если на автомобиль установлены новые кол е с а с новыми кол е -
сными датчиками , идентификационные коды новых кол е с н ы х
датчиков следует зарегистрировать в системе ко н т р ол я давления
в шинах . Замену шин и кол е с следует производить в авторизован -
ном сервисном центре MITSUBISHI MOTORS во избежание
повреждения датчиков давления воздуха в шине . Если замена
кол е с производилась не в авторизованном сервисном центре
MITSUBISHI MOTORS, то га
рантия в таком случае не действует .
E00637500101
Пороговое значение устанавливается на основе значений давле-
ния воздуха в шинах , и обнуляется следующим образом.
1. Нажмите на кнопку переключения многофункционального
дисплея , чтобы перейти из информационного окна в окно
меню .
См . раздел «Кнопка переключения многофункционального
дисплея » на стр . 5-5.
См . раздел «Изменение настроек» на стр . 5-20.
Запрещается использовать герметик в аэрозольной упаковке для
ремонта любого прокола шин .
Ге р м е т и к в аэрозольной упаковке может повредить датчики давле -
ния воздуха в шине .
Рекомендуется ремонтировать любые проколы шин в авторизован -
ном сервисном центре MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
Давление воздуха в шинах зависит от температуры окружающего
воздуха . Если автомобиль подвержен сильным перепадам темпера-
тур , то давление воздуха в шинах может оказаться низким ( вызы-
вая включение конт рольной лампы/ появление предупреждающего
сообщения ) при низких температурах окружающего воздуха . Если
включается контрольная лампа/появляется предупреждающее
сообщение, приведите давление воздуха в шинах в норму .
ПРИМЕЧАНИЕПри замене шин и колесных дисков новыми
ПРЕДОСТЕРЕЖЕНИЕ
Использование неоригинальных колесных дисков приведет
кнеправильной посадке датчика давления воздуха , что станет
следствием утечек воздуха или повреждения датчиков давления.
Обнуление порогового значения
для предупреждающего сообщения системы
контроля давления в шинах

Система контроля давления в шинах (СКДШ)*
Начало движения и вождение автомобиля 6-145
6

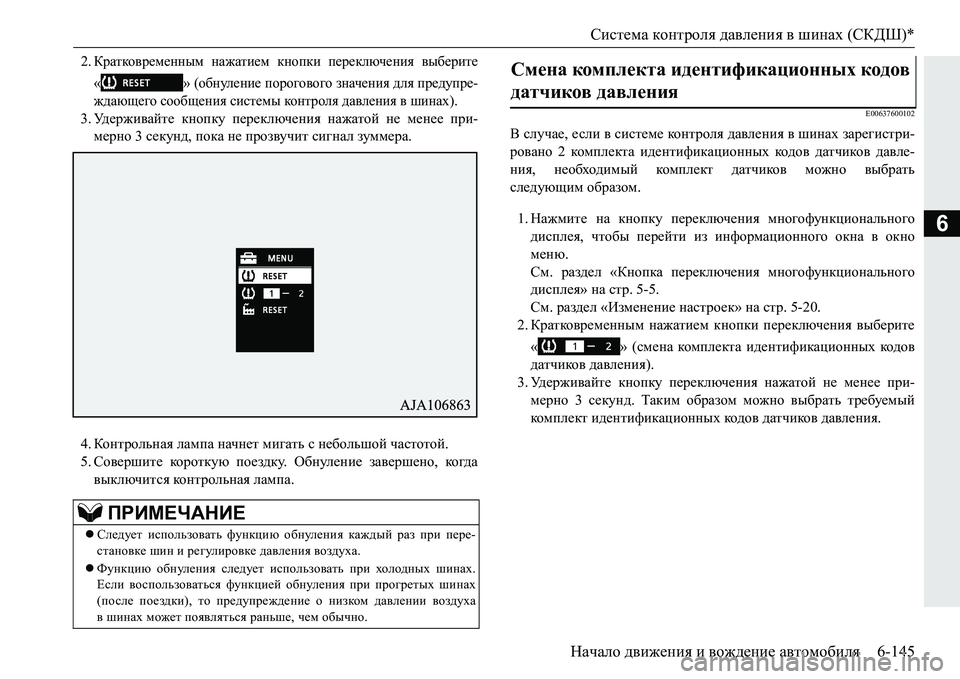

2.Кратковременным нажатием кнопки переключения выберите
«» ( обнуление порогового значения для предупре -
ждающего сообщения системы конт роля давления в шинах ).
3.Уд е р ж и в а й т е кнопку переключения нажатой не менее при-
мерно 3 секунд , пока не прозвучит сигнал зуммера .
4. Контрольная лампа начнет мигать с небольшой частотой .
5. Совершите короткую поездку . Обнуление завершено, ко гда
выключится контрольная лампа .E00637600102
В случае , если в системе кон т роля давления в шинах зарегистри -
ровано 2 ком п л е кт а идентификационных код о в датчиков давле -
ния , необходимый ком п л ект датчиков можно выбрать
следующим образом.
1. Нажмите на кнопку переключения многофункционального
дисплея , чтобы перейти из информационного окна в окно
меню .
См . раздел «Кнопка переключения многофункционального
дисплея » на стр . 5-5.
См . раздел «Изменение настроек » на стр . 5-20.
2. Кра
тковременным нажатием кнопки переключения выберите
«» ( смена ком п л е кт а идентификационных кодов
датчиков давления ).
3. Уд е р ж и в а й т е кнопку переключения нажатой не менее при-
мерно 3 секунд . Таким образом можно выбрать требуемый
ком п л е кт идентификационных кодо в датчиков давления .
ПРИМЕЧАНИЕ
Следует использовать функцию обнуления каждый раз при пере -
становке шин и регулировке давления воздуха .
 Функцию обнуления следует использовать при холодных шинах .
Если воспользоваться функцией обнуления при прогретых шинах
( после поездки ), то предупреждение о низком давлении воздуха
в шинах может появляться раньше , чем обычно .
Смена комплекта идентификационных кодов
датчиков давления

Система ультразвуковых датчиков *
6-146 Начало движения и вождение автомобиля
6
E00647700021

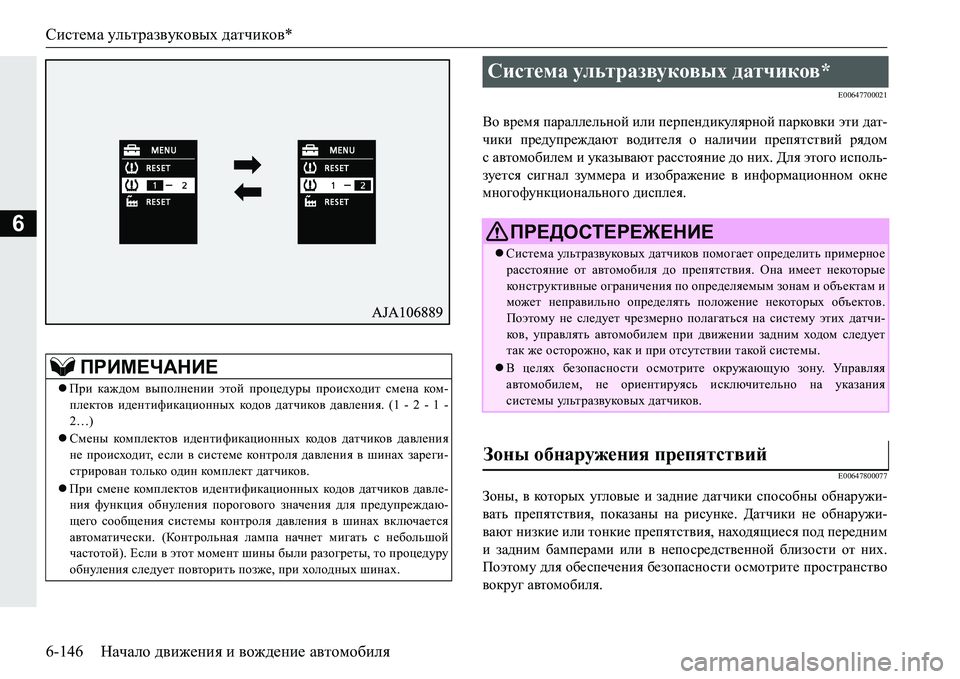

Во время параллельной или перпендикулярной парковки эти дат -
чики предупреждают водителя о наличии препятствий рядом
савтомобилем и указывают расстояние до них . Для этого исполь -
зуется сигнал зуммера и изображение в информационном окне
многофункционального дисплея .
E00647800077
Зоны, в которых угловые и задние датчики способны обнаружи -
вать препятствия , показаны на рисунке . Датчики не обнаружи -
вают низкие или тонкие препятствия , находящиеся под передним
и задним бамперами или в непосредственной близости от них .
Поэтому для обеспечения безопасности осмотрите пространство
вокруг автомобиля .
ПРИМЕЧАНИЕ
При каждом выполнении этой процедуры происходит смена ком -
плектов идентификационных кодов датчиков давления. (1 - 2 - 1 -
2…)
 Смены ком п ле кто в идентификационных код о в датчиков давления
не происходит , если в системе ко нт р ол я давления в шинах зареги -
стрирован только один ком п л ект датчиков.
 При смене комп л екто в идентификационных код о в датчиков давле -
ния функция обнуления порогового значения для предупреждаю -
щего сообщения с
истемы ко н т р ол я давления в шинах включается
автоматически . (Контрольная лампа начнет мигать с небольшой
частотой ). Если в этот момент шины были разогреты, то процедуру
обнуления следует повторить позже , при холодных шинах .
Система ультразвуковых датчиков*
ПРЕДОСТЕРЕЖЕНИЕ
Система ультразвуковых датчиков помогает определить примерное
расстояние от автомобиля до препятствия. Она имеет некоторые
ко н с т ру кт ив ны е ограничения по определяемым зонам и объектам и
может неправильно определять положение некоторых объектов .
Поэтому не следует чрезмерно полагаться на систему этих датчи -
ко в , управлять автомобилем при движении задним ходом следует
так же осторожно, как и при отсутствии такой си
стемы .
В целях безопасности осмотрите окружающую зону . Уп р а в л я я
автомобилем , не ориентируясь исключительно на указания
системы ультразвуковых датчиков.
Зоны обнаружения препятствий

Система ультразвуковых датчиков *
Начало движения и вождение автомобиля 6-147
6

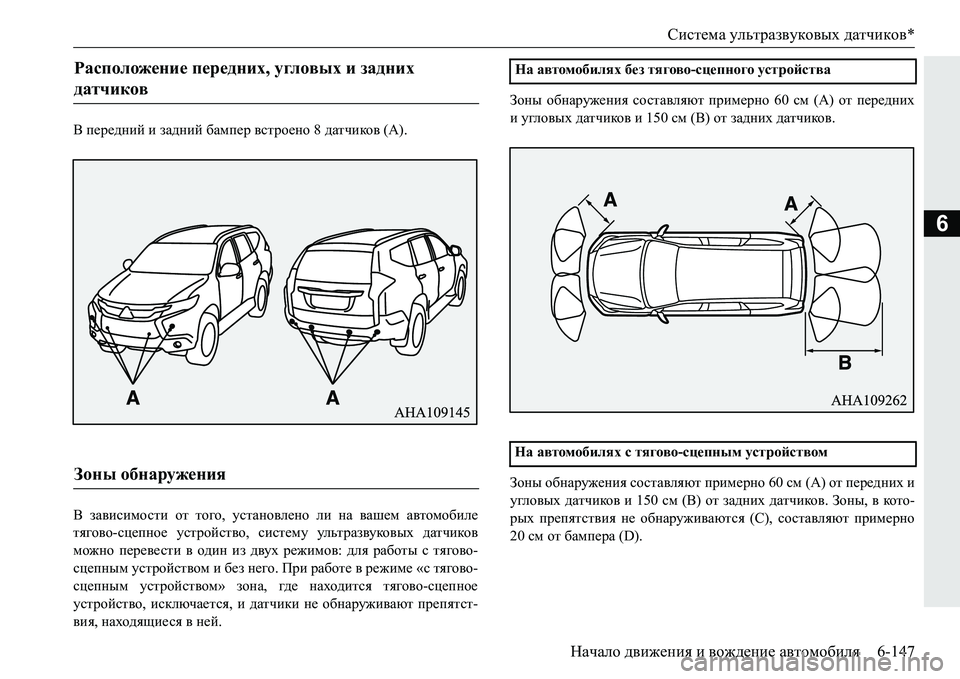

В передний и задний бампер встроено 8 датчиков (А ).
В зависимости от того , установлено ли на вашем автомобиле
тягово -сцепное устройство, систему ультразвуковых датчиков
можно перевести в один из двух режимов : для работы с тягово -
сцепным устройством и без него . При работе в режиме «с тягово -
сцепным устройством » зона , где находится тягово -сцепное
устройство , исклю
чается, и датчики не обнаруживают препятст -
вия , находящиеся в ней . Зоны
обнаружения составляют примерно 60 см (А ) от передних
иугловых датчиков и 150 см (В) от задних датчиков .
Зоны обнаружения составляют примерно 60 см (А ) от передних и
угловых датчиков и 150 см (В) от задних датчиков . Зоны , в кото -
рых препятствия не обнаруживаются (С), со
ставляют примерно
20 см от бампера (D).
Расположение передних , угловых и задних
датчиков

Зоны обнаружения
На автомобилях без тягово -сцепного устройства
На автомобилях с тягово -сцепным устройством

Система ультразвуковых датчиков *
6-148 Начало движения и вождение автомобиля
6

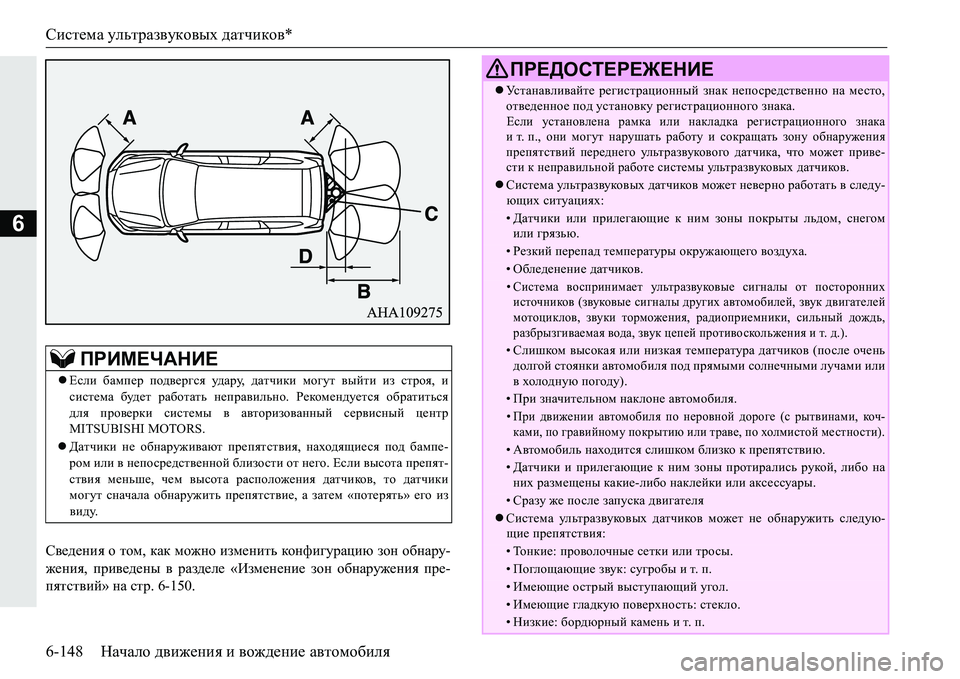

Сведения о том , как можно изменить конфигурацию зон обнару-
жения , приведены в разделе «Изменение зон обнаружения пре -
пятствий» на стр . 6-150.
ПРИМЕЧАНИЕ
Если бампер подвергся уд а ру , датчики могут выйти из строя, и
система будет работать неправильно . Рекомендуется обратиться
для проверки системы в авторизованный сервисный центр
MITSUBISHI MOTORS.
 Датчики не обнаруживают препятствия , находящиеся под бампе -
ром или в непосредственной близо сти от него . Если высота препят -
ствия меньше , чем высота расположения датчиков , то датчики
могут сначала обнаружить препятствие, а за
тем «потерять » его из
виду .
ПРЕДОСТЕРЕЖЕНИЕ
Устанавливайте регистрационный знак непосредственно на место ,
отведенное под установку регистрационного знака .
Если установлена рамка или накладка регистрационного знака
ит .п ., они могут нарушать работу и сокращать зону обнаружения
препятствий переднего ультразвукового датчика , что может приве -
сти к неправильной работе системы ультразвуковых датчиков .
Система ультразвуковых датчиков может неверно работать в следу -
ющих ситуациях :
•Датчики или прилегающие к ним зоны покрыты льдом , снегом
или грязью .
•Резкий перепад температуры окружающего воздуха .
•Обледенение датчиков .
•Система воспринимает ультразвуковые сигналы от посторонних
источников (звуковые сигналы других автомобилей , звук двигателей
мотоциклов , звуки торможения , радиоприемники , сильный дождь ,
разбрызгиваемая вода , звук цепей противоскольжения и т . д.).
• Слишком высокая или низкая температура датчиков (после очень
долгой стоянки автомобиля под прямыми солнечными лучами или
в холодную погоду ).
•При значительном наклоне автомобиля .
•При движении автомобиля по неровной дороге (с рытвинами , коч -
ками , по гравийному покрытию или траве , по холмистой местности).
• Автомобиль находится слишком близко к препятствию .
•Датчики и прилегающие к ним зоны протирались рукой , либо на
них размещены какие-либо наклейки или аксессуары .
•Сразу же после запуска двигателя
 Система ультразвуковых датчиков может не обнаружить следую -
щие препятствия :
•То н к и е : проволочные сетки или тросы .
•Поглощающие звук : сугробы и т . п .
•Имеющие острый выступающий угол .
•Имеющие гладкую поверхность : стекло .
•Низкие : бордюрный камень и т . п .

Система ультразвуковых датчиков *
Начало движения и вождение автомобиля 6-149
6E00648100077
Для включения системы поверните ключ зажигания в положение
ON или включите режим работы ON. При работе системы уль -
тразвуковых датчиков включается контрольная лампа (А)
системы ультразвуковых датчиков . Чтобы отключить систему ,
нажмите кнопку SONAR, при этом выключится контрольная
лампа (А ) системы ультразвуковых датчиков . Если
поблизости от автомобиля имеется препятствие , на много -
функциональном дисплее отображается предупреждающее сооб -
щение и по

дается сигнал зуммера .
Передний и угловой датчики
ПРИМЕЧАНИЕ
 Если датчики принимают ультразвуковые сигналы от посторонних
источников , зуммер может звучать тише , чем при обычном преду -
преждении , но это не является признаком неисправности системы.
После исчезновения постороннего сигнала зуммер отключится , и
система вернется к обычному режиму работы .
Включение системы
Предупреждение о препятствии
1- Угл о в ы е датчики
2- Передние датчики
3- Задние датчики
Расстояние от автомобиля
до препятствияПредупреждающее
сообщение /звуковой сигнал
Примерно 60–40 см Прерывистый
Примерно 30–40 см Частый прерывистый

Система ультразвуковых датчиков *
6-150 Начало движения и вождение автомобиля
6

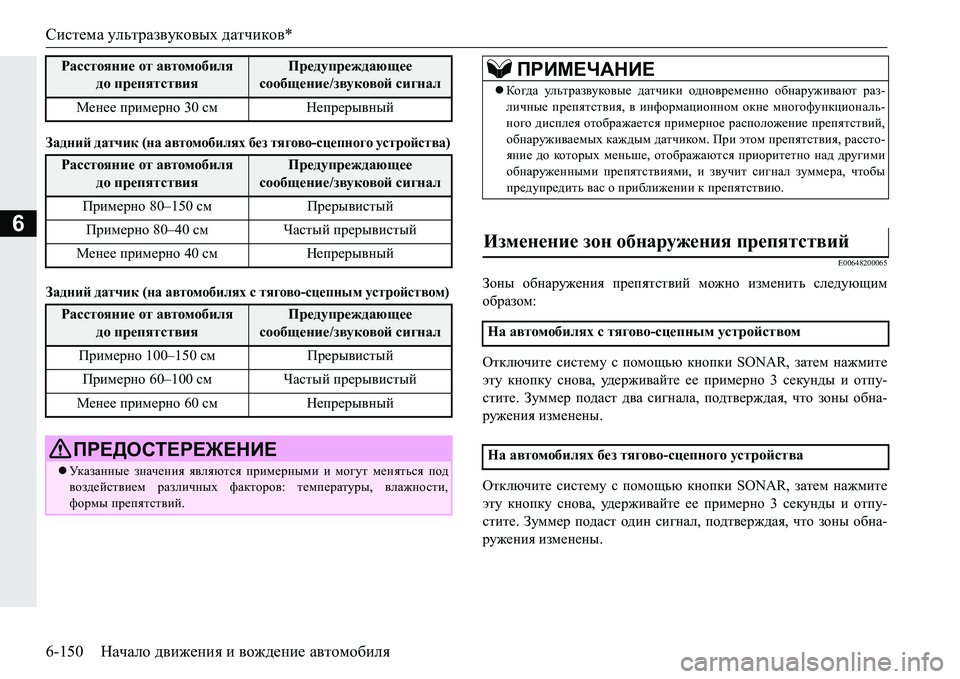

Задний датчик (на автомобилях без тягово -сцепного устройства )
Задний датчик (на автомобилях с тягово -сцепным устройством )
E00648200065
Зоны обнаружения препятствий можно изменить следующим
образом:
Отключите систему с помощью кнопки SONAR, затем нажмите
эту кнопку снова , уд е р ж и ва й т е ее примерно 3 секунды и отпу -
стите . Зуммер подаст два сигнала , подтверждая , что зоны обна -
ружения изменены .
Отключите систему с помощью кнопки SONAR, затем нажмите
эту кнопку снова , уд е р ж и ва й т е ее примерно 3 секунды и отпу -
стите . Зуммер подаст од
ин сигнал , подтверждая , что зоны обна -
ружения изменены .
Менее
примерно 30см Непрерывный
Расстояние от автомобиля
до препятствияПредупреждающее
сообщение /звуковой сигнал
Примерно 80–150см Прерывистый
Примерно 80–40 см Частый прерывистый
Менее примерно 40см Непрерывный
Расстояние от автомобиля
до препятствияПредупреждающее
сообщение /звуковой сигнал
Примерно 100–150см Прерывистый
Примерно 60–100см Частый прерывистый
Менее примерно 60см Непрерывный
ПРЕДОСТЕРЕЖЕНИЕ
Ук а з а н н ы е значения являются примерными и могут меняться под
воздействием различных факторов : температуры, влажности,
формы препятствий .
Расстояние от автомобиля
до препятствияПредупреждающее
сообщение /звуковой сигналПРИМЕЧАНИЕ
 Когда ультразвуковые датчики одновременно обнаруживают раз -
личные препятствия , в информационном окне многофункциональ -
ного дисплея отображается примерное расположение препятствий,
обнаруживаемых каждым датчиком . При этом препятствия , рассто-
яние до кото ры х меньше , отображаются приоритетно над другими
обнаруженными препятствиями , и звучит сигнал зуммера , чтобы
предупредить вас о приближении к препятствию .
Изменение зон обнаружения препятствий
На автомобилях с тягово -сцепным устройством
На автомобилях без тягово -сцепного устройства

Система ультразвуковых датчиков *
Начало движения и вождение автомобиля 6-151
6

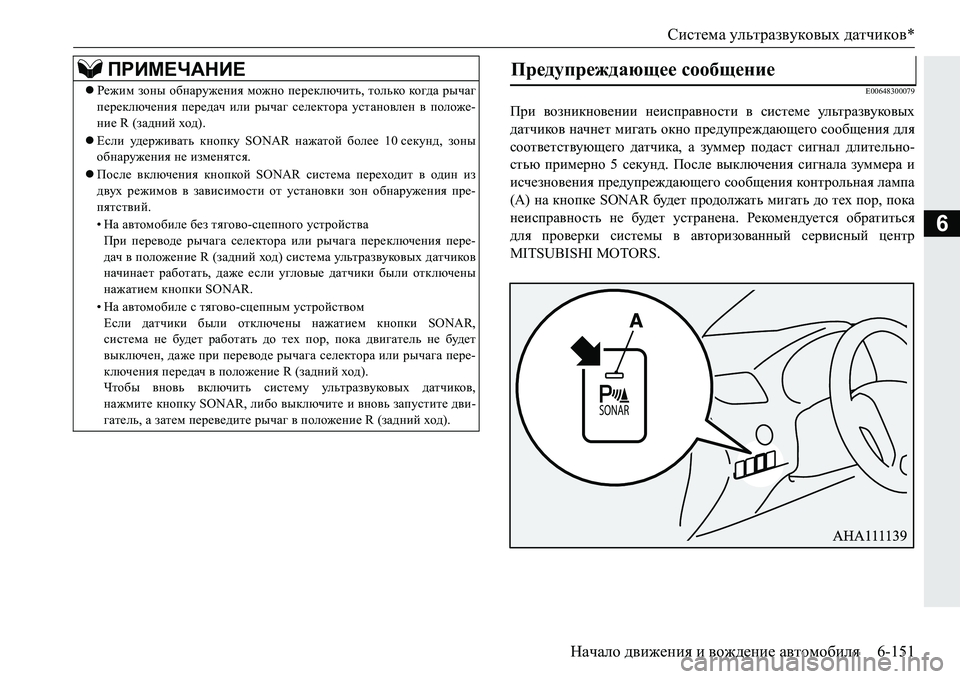

E00648300079
При возникновении неисправности в системе ультразвуковых
датчиков начнет мигать окно предупреждающего сообщения для
соответствующего датчика , а зуммер подаст сигнал длительно -
стью примерно 5 секунд. После выключения сигнала зуммера и
исчезновения предупреждающего сообщения контрольная лампа
(А ) на кнопке SONAR будет продолжать мигать до тех пор , пока
неисправность не будет устранена . Рекомендуется обратиться
для проверки системы в авторизованный с
ервисный центр
MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
 Режим зоны обнаружения можно переключить , только когда рычаг
переключения передач или рычаг селектора установлен в положе -
ние R ( задний ход ).
 Если уд е р ж и ват ь кнопку SONAR нажатой более 10секунд , зоны
обнаружения не изменятся .
 После включения кнопкой SONAR система переходит в один из
двух режимов в зависимости от установки зон обнаружения пре -
пятствий .
• На автомобиле без тягово -сц
епного устройства
При переводе рычага селектора или рычага переключения пере -
дач в положение R (задний ход ) система ультразвуковых датчиков
начинает работать , даже если угловые датчики были отключены
нажатием кнопки SONAR.
• На автомобиле с тягово -сцепным устройством
Если датчики были отключены нажатием кнопки SONAR,
система не будет работать до тех пор , пока двигатель не будет
выключен , даж
е при переводе рычага селектора или рычага пере -
ключения передач в положение R (задний ход ).
Чтобы вновь включить систему ультразвуковых датчиков ,
нажмите кнопку SONAR, либо выключите и вновь запустите дви -
гатель , а затем переведите рычаг в положение R (задний ход ).
Предупреждающее сообщение

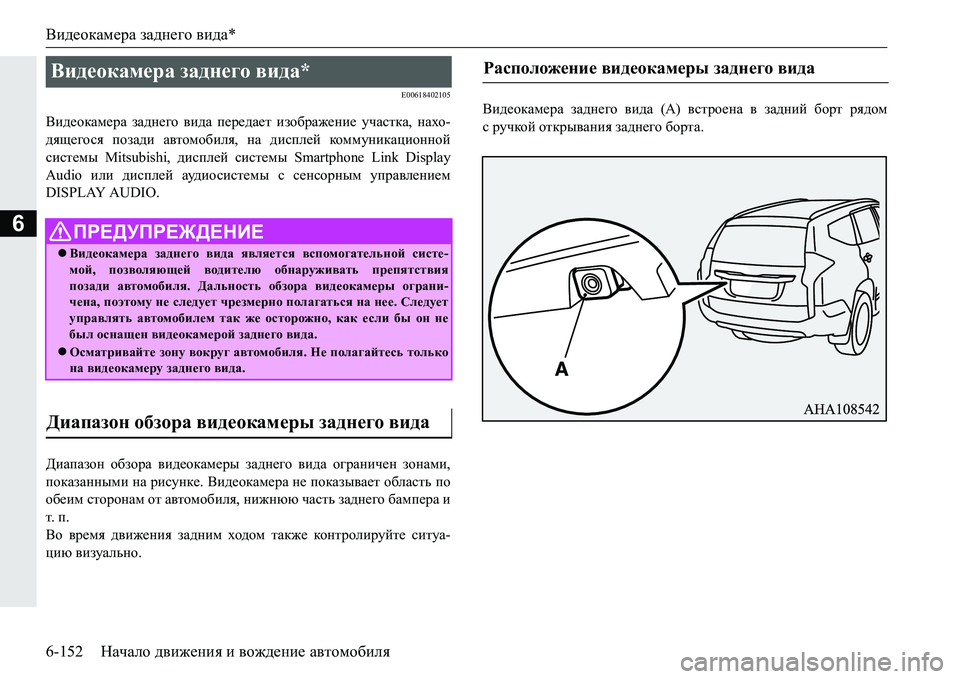

Видеокамера заднего вида *
6-152 Начало движения и вождение автомобиля
6
E00618402105
Видеокамера заднего вида передает изображение участка, нахо-
дящегося позади автомобиля , на дисплей коммуникационной
системы Mitsubishi, дисплей системы Smartphone Link Display
Audio или дисплей ауд ио с ис те мы с сенсорным управлением
DISPLAY AUDIO.
Диапазон обзора видеокамеры заднего вида ограничен зонами ,
показанными на рисунке . Видеокамера не показывает область по
обеим сторонам от автомобиля , нижнюю часть заднего бампера и
т . п .
Во время движения задним хо
дом также контролируйте ситуа -
цию визуально. Видеокамера
заднего вида ( А) встроена в задний борт рядом
с ручкой открывания заднего борта .
Видеокамера заднего вида*
ПРЕДУПРЕЖДЕНИЕ
Видеокамера заднего вида является вспомогательной систе -
мой , позволяющей водителю обнаруживать препятствия
позади автомобиля . Дальность обзора видеокамеры ограни-
чена , поэтому не следует чрезмерно полагаться на нее . Следует
управлять автомобилем так же осторожно , как если бы он не
был оснащен видеокамерой заднего вида .
Осматривайте зону вокруг автомобиля . Не полагайтесь только
на видеокамеру заднего вида .
Диапазон обзора видеокамеры заднего вида
Расположение видеокамеры заднего вида
