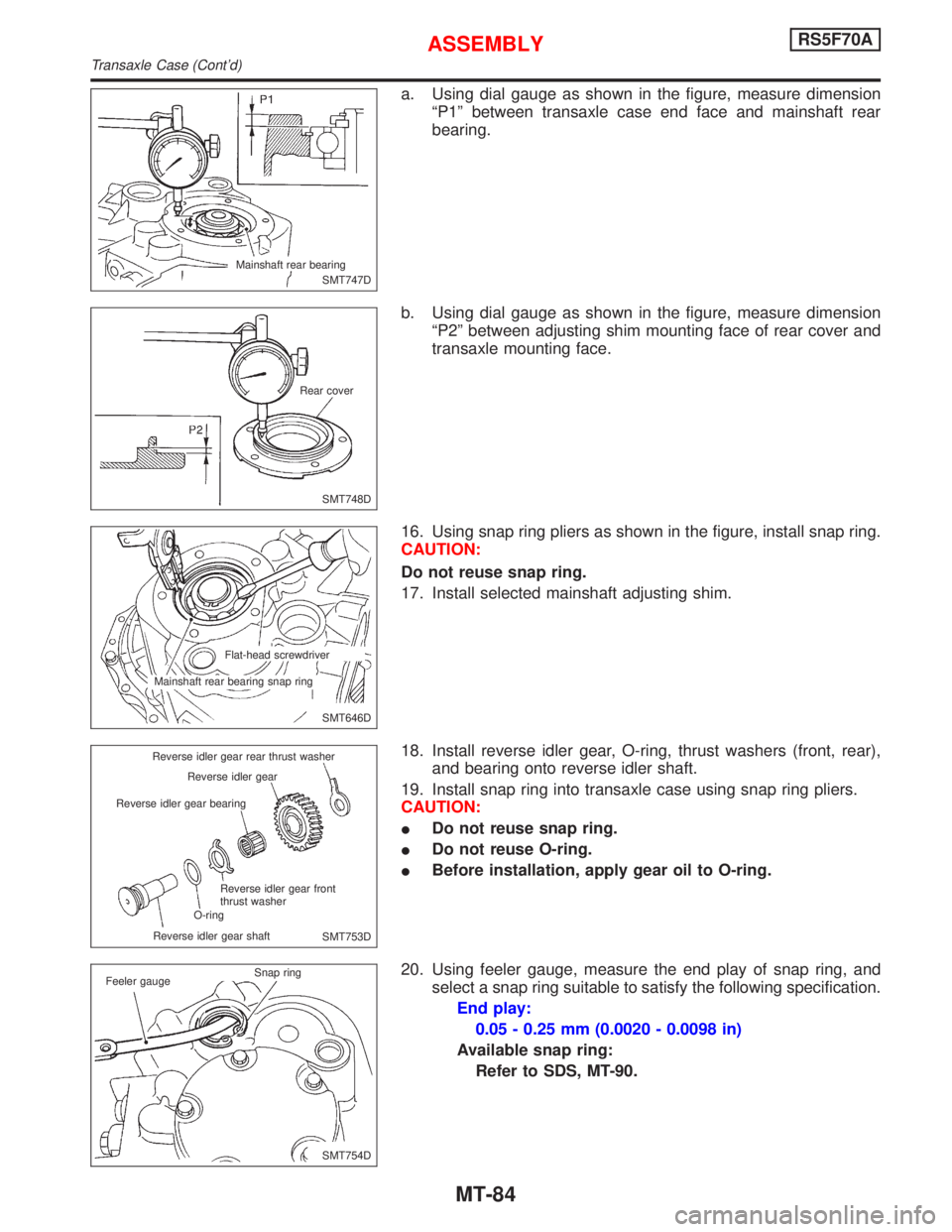

a. Using dial gauge as shown in the figure, measure dimension
ªP1º between transaxle case end face and mainshaft rear
bearing.
b. Using dial gauge as shown in the figure, measure dimension
ªP2º between adjusting shim mounting face of rear cover and
transaxle mounting face.
16. Using snap ring pliers as shown in the figure, install snap ring.
CAUTION:
Do not reuse snap ring.
17. Install selected mainshaft adjusting shim.
18. Install reverse idler gear, O-ring, thrust washers (front, rear),
and bearing onto reverse idler shaft.
19. Install snap ring into transaxle case using snap ring pliers.
CAUTION:
IDo not reuse snap ring.
IDo not reuse O-ring.
IBefore installation, apply gear oil to O-ring.
20. Using feeler gauge, measure the end play of snap ring, and
select a snap ring suitable to satisfy the following specification.
End play:
0.05 - 0.25 mm (0.0020 - 0.0098 in)
Available snap ring:
Refer to SDS, MT-90.
SMT747D Mainshaft rear bearing
SMT748D Rear cover
SMT646D Flat-head screwdriver
Mainshaft rear bearing snap ring
SMT753D Reverse idler gear rear thrust washer
Reverse idler gear
Reverse idler gear bearing
Reverse idler gear front
thrust washer
O-ring
Reverse idler gear shaft
SMT754D Feeler gaugeSnap ring
ASSEMBLYRS5F70A
Transaxle Case (Cont'd)
MT-84
Page 2162 of 2267

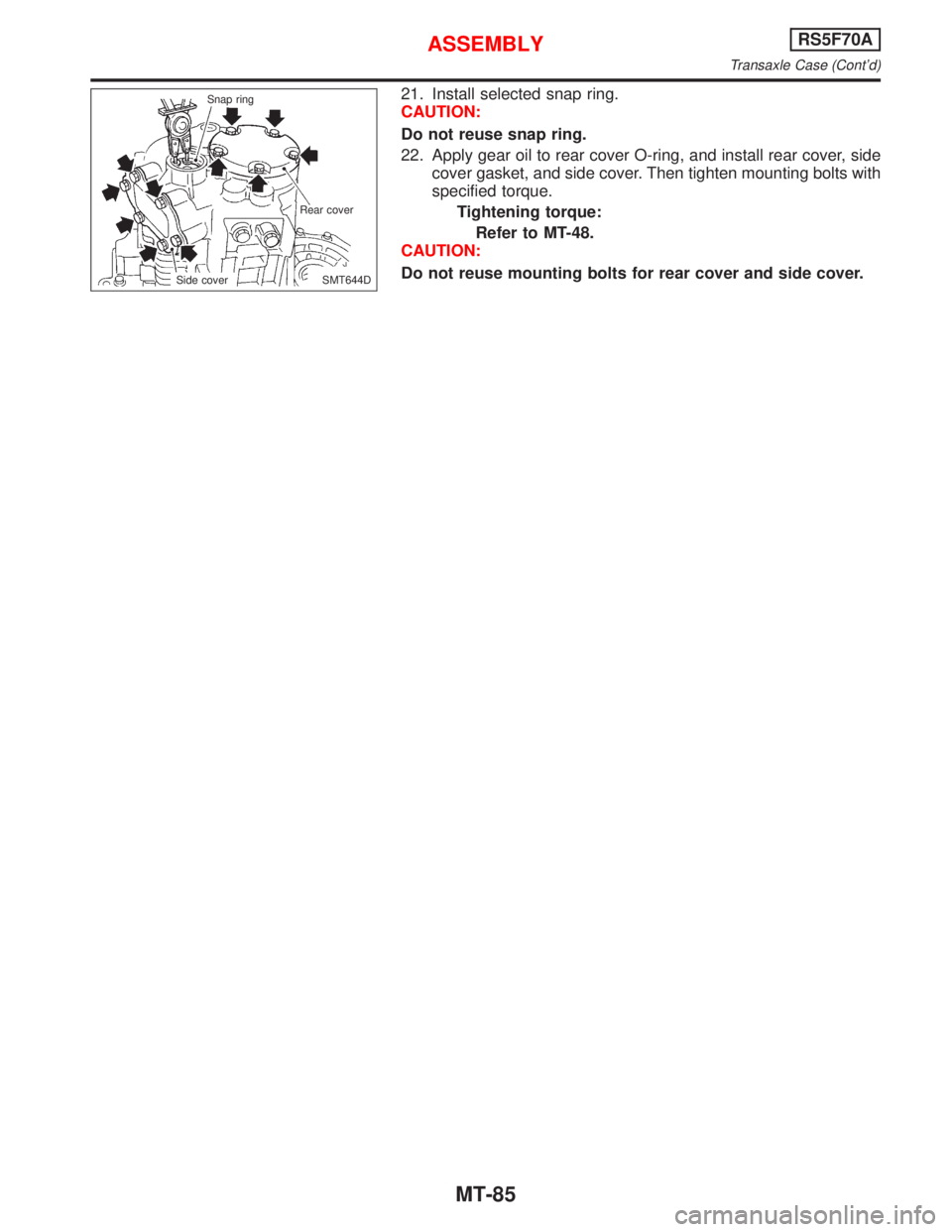

21. Install selected snap ring.
CAUTION:
Do not reuse snap ring.
22. Apply gear oil to rear cover O-ring, and install rear cover, side
cover gasket, and side cover. Then tighten mounting bolts with
specified torque.
Tightening torque:
Refer to MT-48.
CAUTION:
Do not reuse mounting bolts for rear cover and side cover.
SMT644D Snap ring
Rear cover
Side cover
ASSEMBLYRS5F70A
Transaxle Case (Cont'd)
MT-85
Page 2163 of 2267

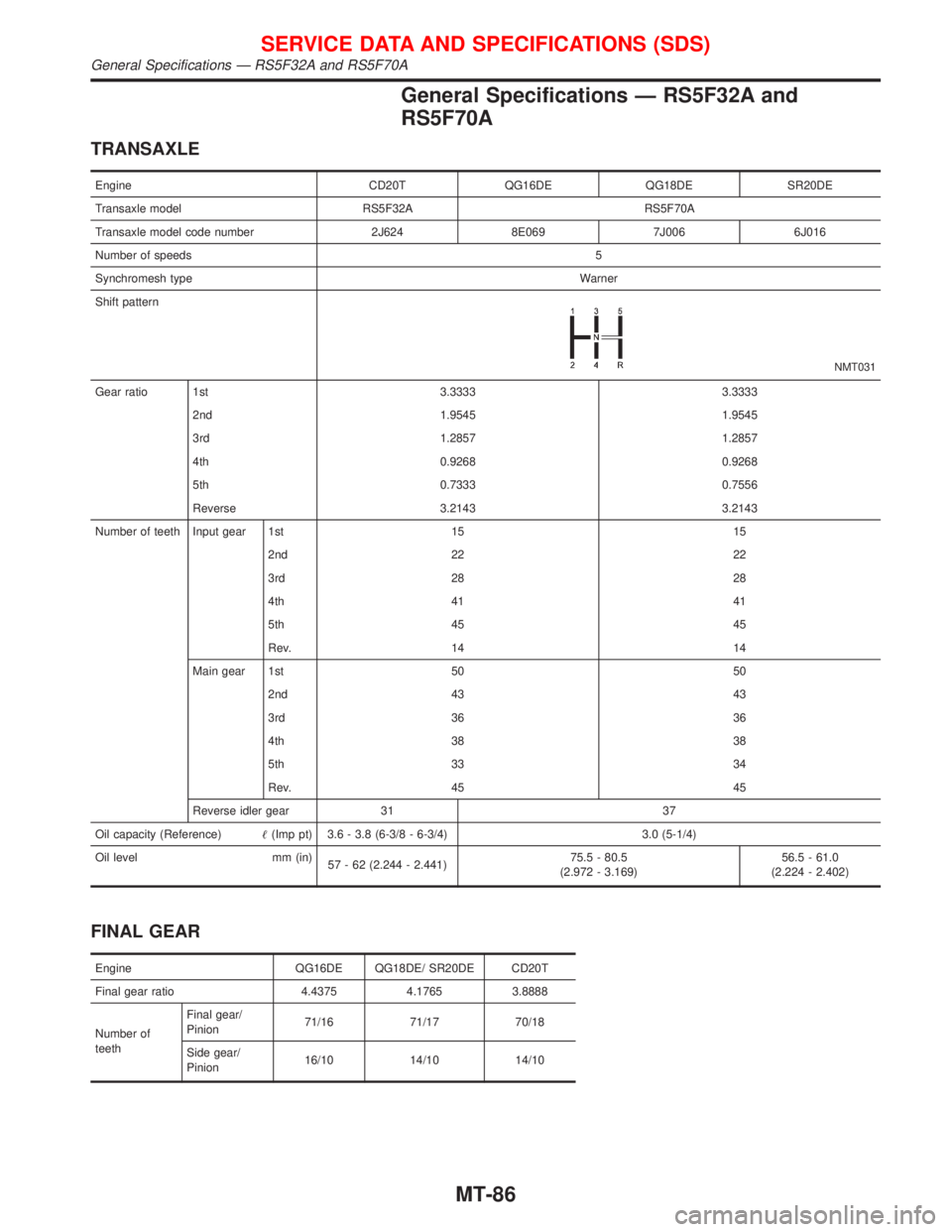

General Specifications Ð RS5F32A and
RS5F70A
TRANSAXLE
Engine CD20T QG16DE QG18DE SR20DE
Transaxle model RS5F32A RS5F70A
Transaxle model code number 2J624 8E069 7J006 6J016
Number of speeds5
Synchromesh typeWarner
Shift pattern
NMT031
Gear ratio 1st 3.3333 3.3333
2nd 1.9545 1.9545
3rd 1.2857 1.2857
4th 0.9268 0.9268
5th 0.7333 0.7556
Reverse 3.2143 3.2143
Number of teeth Input gear 1st 15 15
2nd 22 22
3rd 28 28
4th 41 41
5th 45 45
Rev. 14 14
Main gear 1st 50 50
2nd 43 43
3rd 36 36
4th 38 38
5th 33 34
Rev. 45 45
Reverse idler gear 31 37
Oil capacity (Reference)(Imp pt) 3.6 - 3.8 (6-3/8 - 6-3/4) 3.0 (5-1/4)
Oil level mm (in)
57 - 62 (2.244 - 2.441)75.5 - 80.5
(2.972 - 3.169)56.5 - 61.0
(2.224 - 2.402)
FINAL GEAR
Engine QG16DE QG18DE/ SR20DE CD20T
Final gear ratio 4.4375 4.1765 3.8888
Number of
teethFinal gear/
Pinion71/16 71/17 70/18
Side gear/
Pinion16/10 14/10 14/10
SERVICE DATA AND SPECIFICATIONS (SDS)
General Specifications Ð RS5F32A and RS5F70A
MT-86
Page 2164 of 2267

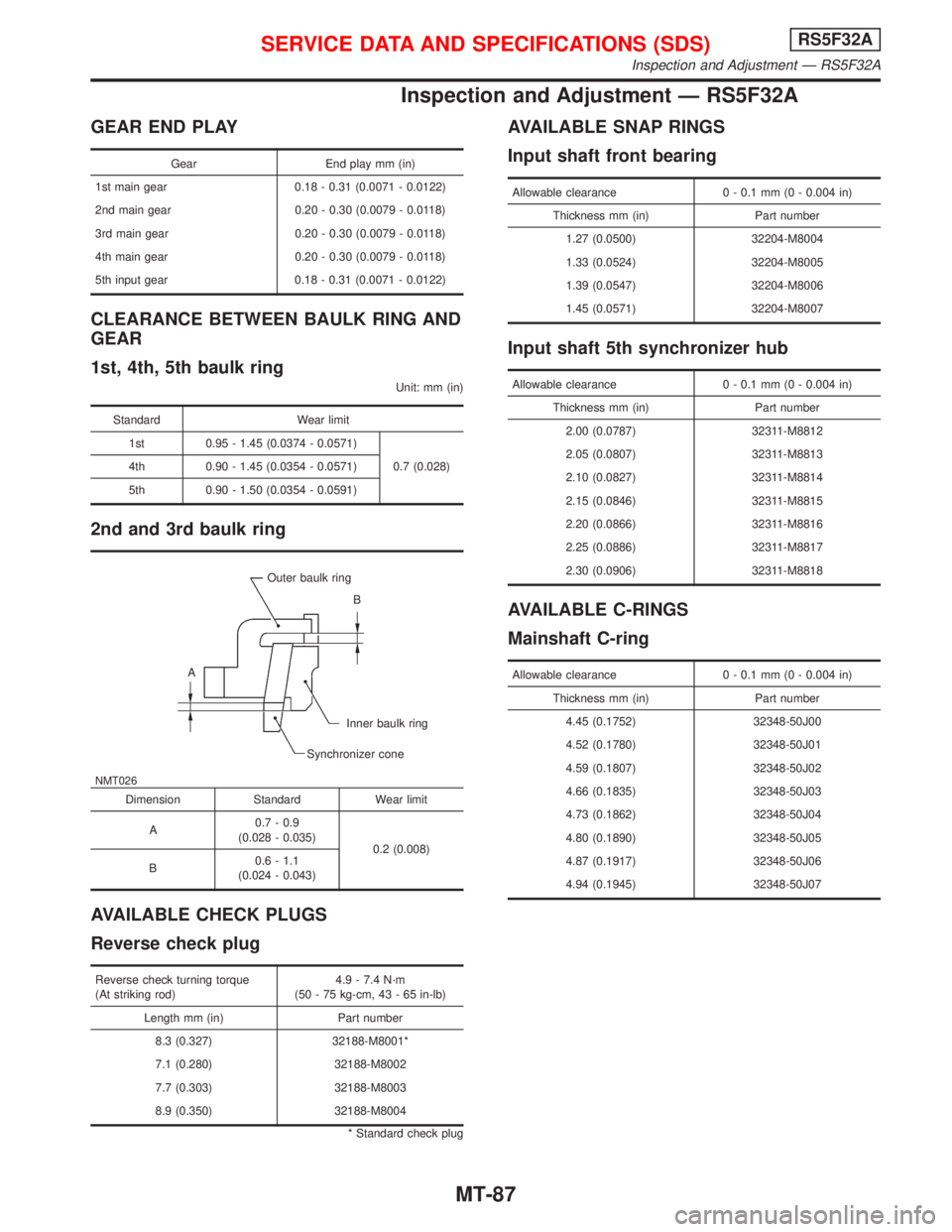

Inspection and Adjustment Ð RS5F32A
GEAR END PLAY
Gear End play mm (in)
1st main gear 0.18 - 0.31 (0.0071 - 0.0122)
2nd main gear 0.20 - 0.30 (0.0079 - 0.0118)
3rd main gear 0.20 - 0.30 (0.0079 - 0.0118)
4th main gear 0.20 - 0.30 (0.0079 - 0.0118)
5th input gear 0.18 - 0.31 (0.0071 - 0.0122)
CLEARANCE BETWEEN BAULK RING AND
GEAR
1st, 4th, 5th baulk ring
Unit: mm (in)
Standard Wear limit
1st 0.95 - 1.45 (0.0374 - 0.0571)
0.7 (0.028) 4th 0.90 - 1.45 (0.0354 - 0.0571)
5th 0.90 - 1.50 (0.0354 - 0.0591)
2nd and 3rd baulk ring
NMT026
Outer baulk ring
B
A
Inner baulk ring
Synchronizer cone
Dimension Standard Wear limit
A0.7 - 0.9
(0.028 - 0.035)
0.2 (0.008)
B0.6 - 1.1
(0.024 - 0.043)
AVAILABLE CHECK PLUGS
Reverse check plug
Reverse check turning torque
(At striking rod)4.9 - 7.4 N´m
(50 - 75 kg-cm, 43 - 65 in-lb)
Length mm (in) Part number
8.3 (0.327) 32188-M8001*
7.1 (0.280) 32188-M8002
7.7 (0.303) 32188-M8003
8.9 (0.350) 32188-M8004
* Standard check plug
AVAILABLE SNAP RINGS
Input shaft front bearing
Allowable clearance 0 - 0.1 mm (0 - 0.004 in)
Thickness mm (in) Part number
1.27 (0.0500) 32204-M8004
1.33 (0.0524) 32204-M8005
1.39 (0.0547) 32204-M8006
1.45 (0.0571) 32204-M8007
Input shaft 5th synchronizer hub
Allowable clearance 0 - 0.1 mm (0 - 0.004 in)
Thickness mm (in) Part number
2.00 (0.0787) 32311-M8812
2.05 (0.0807) 32311-M8813
2.10 (0.0827) 32311-M8814
2.15 (0.0846) 32311-M8815
2.20 (0.0866) 32311-M8816
2.25 (0.0886) 32311-M8817
2.30 (0.0906) 32311-M8818
AVAILABLE C-RINGS
Mainshaft C-ring
Allowable clearance 0 - 0.1 mm (0 - 0.004 in)
Thickness mm (in) Part number
4.45 (0.1752) 32348-50J00
4.52 (0.1780) 32348-50J01
4.59 (0.1807) 32348-50J02
4.66 (0.1835) 32348-50J03
4.73 (0.1862) 32348-50J04
4.80 (0.1890) 32348-50J05
4.87 (0.1917) 32348-50J06
4.94 (0.1945) 32348-50J07
SERVICE DATA AND SPECIFICATIONS (SDS)RS5F32A
Inspection and Adjustment Ð RS5F32A
MT-87
Page 2165 of 2267

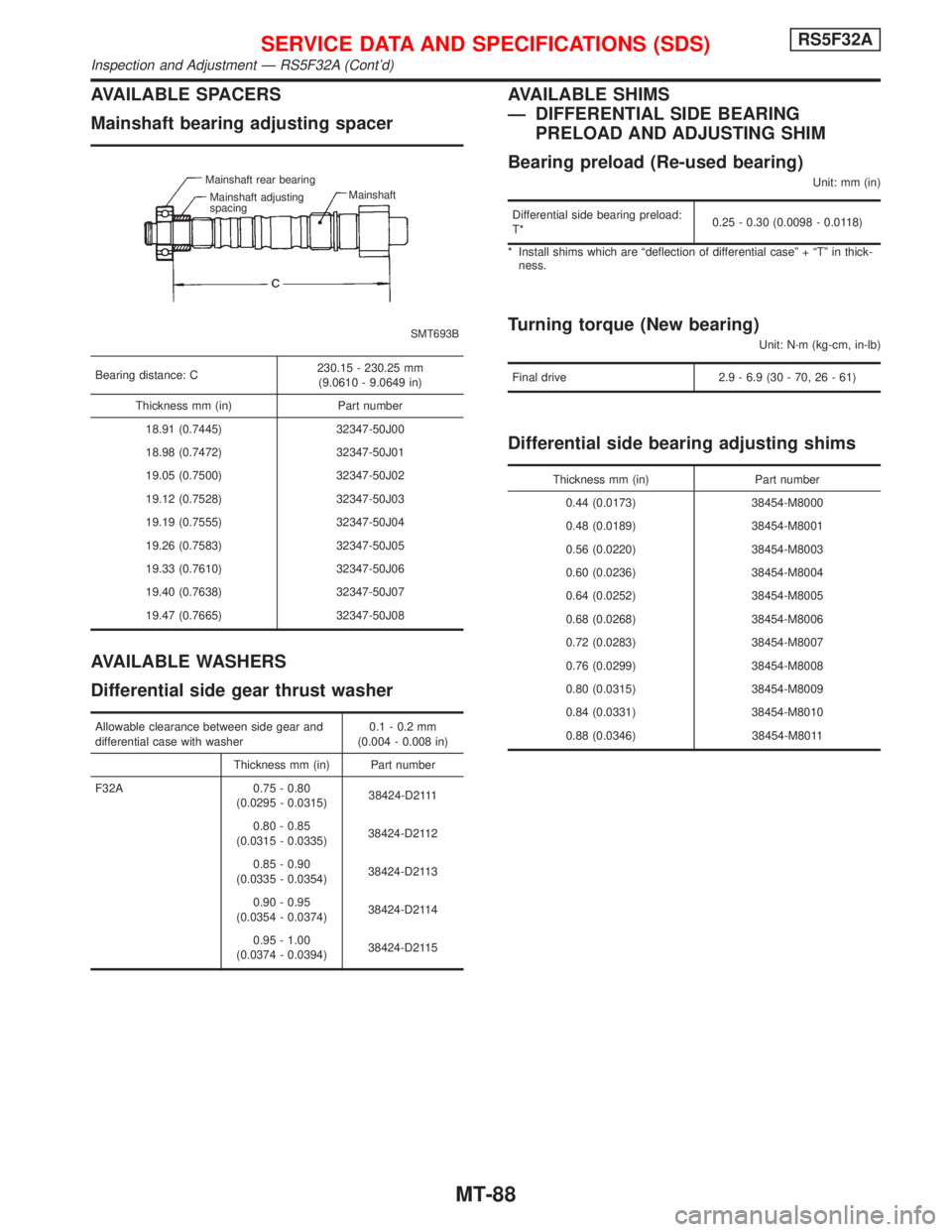

AVAILABLE SPACERS
Mainshaft bearing adjusting spacer
SMT693B Mainshaft rear bearing
Mainshaft adjusting
spacingMainshaft
Bearing distance: C230.15 - 230.25 mm
(9.0610 - 9.0649 in)
Thickness mm (in) Part number
18.91 (0.7445) 32347-50J00
18.98 (0.7472) 32347-50J01
19.05 (0.7500) 32347-50J02
19.12 (0.7528) 32347-50J03
19.19 (0.7555) 32347-50J04
19.26 (0.7583) 32347-50J05
19.33 (0.7610) 32347-50J06
19.40 (0.7638) 32347-50J07
19.47 (0.7665) 32347-50J08
AVAILABLE WASHERS
Differential side gear thrust washer
Allowable clearance between side gear and
differential case with washer0.1 - 0.2 mm
(0.004 - 0.008 in)
Thickness mm (in) Part number
F32A 0.75 - 0.80
(0.0295 - 0.0315)38424-D2111
0.80 - 0.85
(0.0315 - 0.0335)38424-D2112
0.85 - 0.90
(0.0335 - 0.0354)38424-D2113
0.90 - 0.95
(0.0354 - 0.0374)38424-D2114
0.95 - 1.00
(0.0374 - 0.0394)38424-D2115
AVAILABLE SHIMS
Ð DIFFERENTIAL SIDE BEARING
PRELOAD AND ADJUSTING SHIM
Bearing preload (Re-used bearing)
Unit: mm (in)
Differential side bearing preload:
T*0.25 - 0.30 (0.0098 - 0.0118)
* Install shims which are ªdeflection of differential caseº + ªTº in thick-
ness.
Turning torque (New bearing)
Unit: N´m (kg-cm, in-lb)
Final drive 2.9 - 6.9 (30 - 70, 26 - 61)
Differential side bearing adjusting shims
Thickness mm (in) Part number
0.44 (0.0173) 38454-M8000
0.48 (0.0189) 38454-M8001
0.56 (0.0220) 38454-M8003
0.60 (0.0236) 38454-M8004
0.64 (0.0252) 38454-M8005
0.68 (0.0268) 38454-M8006
0.72 (0.0283) 38454-M8007
0.76 (0.0299) 38454-M8008
0.80 (0.0315) 38454-M8009
0.84 (0.0331) 38454-M8010
0.88 (0.0346) 38454-M8011
SERVICE DATA AND SPECIFICATIONS (SDS)RS5F32A
Inspection and Adjustment Ð RS5F32A (Cont'd)
MT-88
Page 2166 of 2267

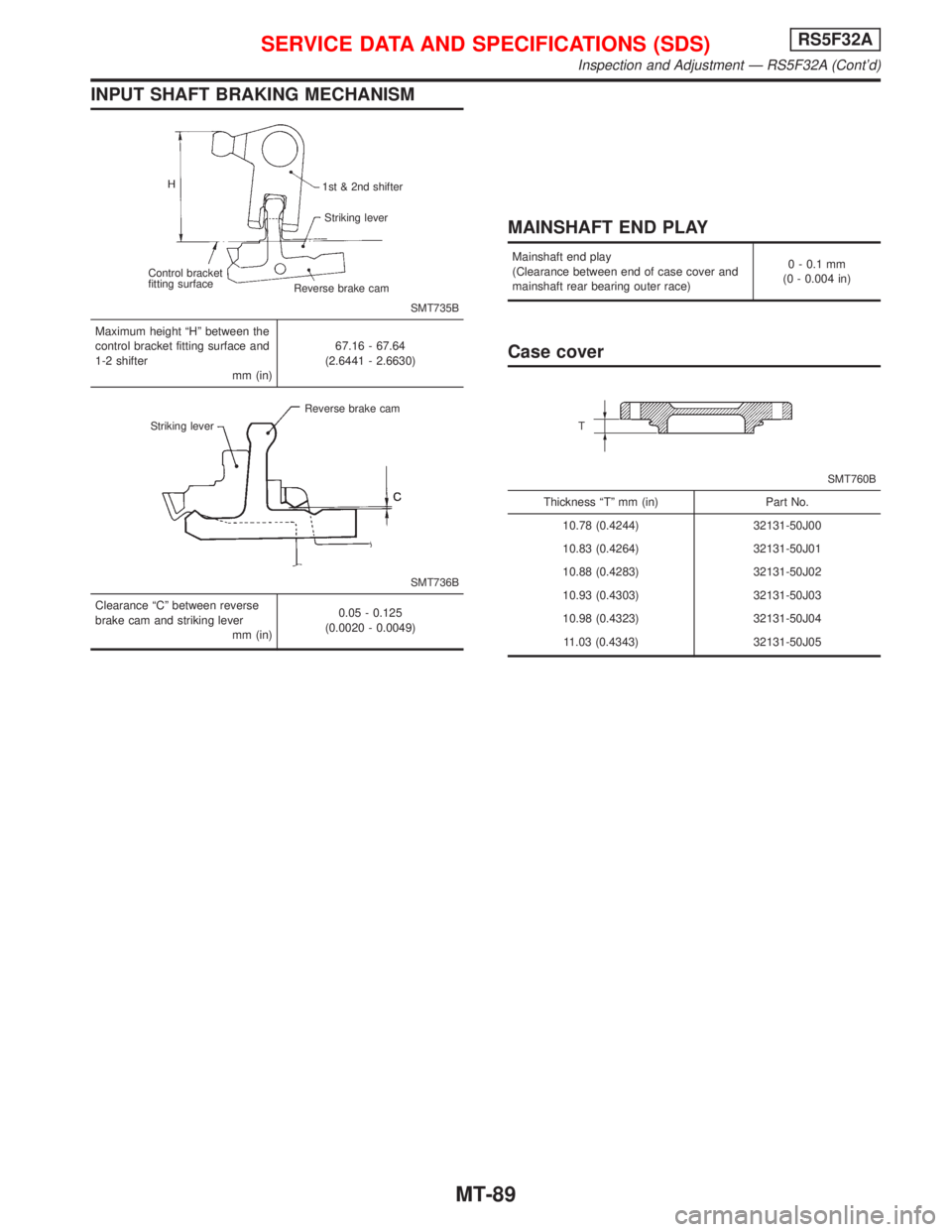

INPUT SHAFT BRAKING MECHANISM
SMT735B 1st & 2nd shifter
Striking lever
Reverse brake cam Control bracket
fitting surface
Maximum height ªHº between the
control bracket fitting surface and
1-2 shifter
mm (in)67.16 - 67.64
(2.6441 - 2.6630)
SMT736B Reverse brake cam
Striking lever
Clearance ªCº between reverse
brake cam and striking lever
mm (in)0.05 - 0.125
(0.0020 - 0.0049)
MAINSHAFT END PLAY
Mainshaft end play
(Clearance between end of case cover and
mainshaft rear bearing outer race)0 - 0.1 mm
(0 - 0.004 in)
Case cover
SMT760B T
Thickness ªTº mm (in) Part No.
10.78 (0.4244) 32131-50J00
10.83 (0.4264) 32131-50J01
10.88 (0.4283) 32131-50J02
10.93 (0.4303) 32131-50J03
10.98 (0.4323) 32131-50J04
11.03 (0.4343) 32131-50J05
SERVICE DATA AND SPECIFICATIONS (SDS)RS5F32A
Inspection and Adjustment Ð RS5F32A (Cont'd)
MT-89
Page 2167 of 2267

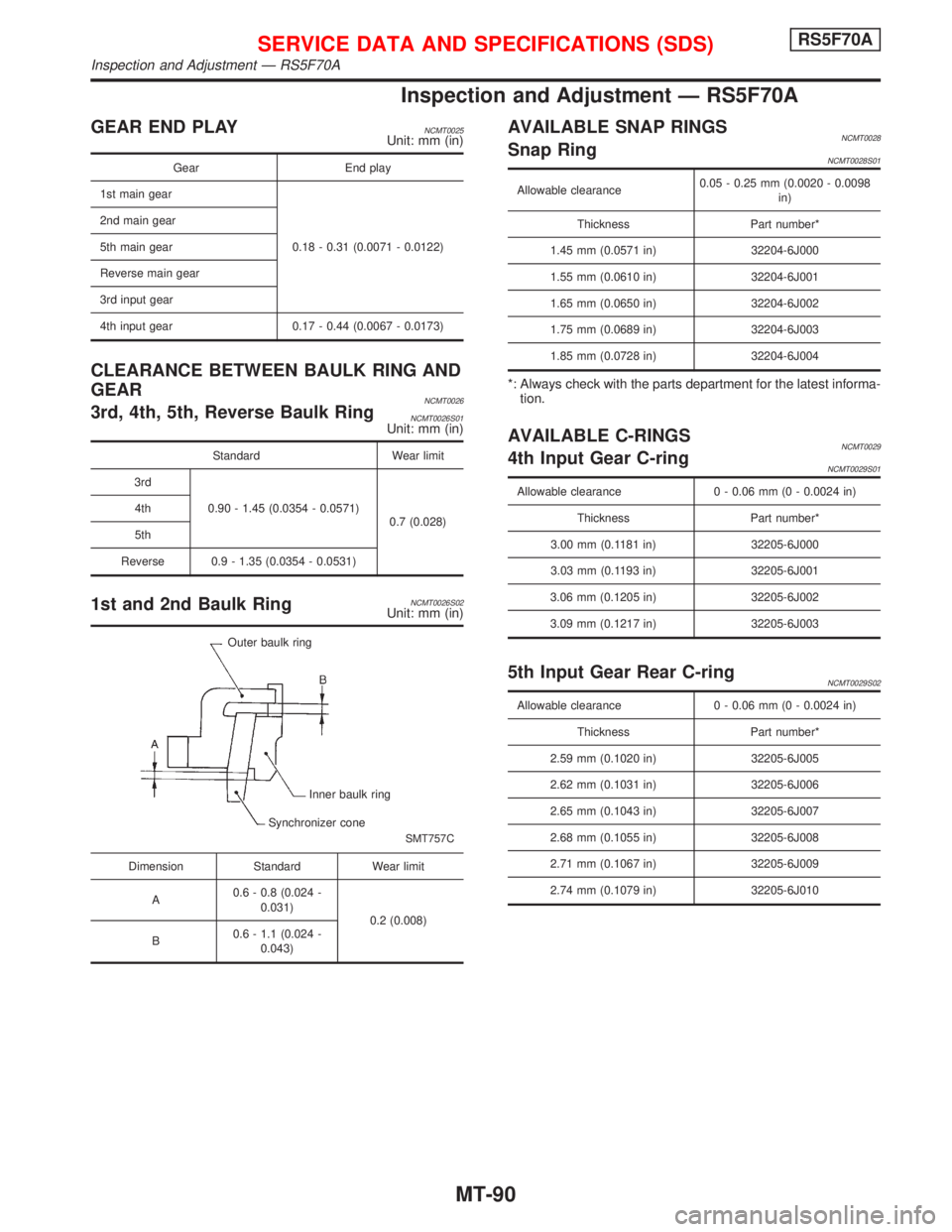

Inspection and Adjustment Ð RS5F70A
GEAR END PLAYNCMT0025Unit: mm (in)
Gear End play
1st main gear
0.18 - 0.31 (0.0071 - 0.0122) 2nd main gear
5th main gear
Reverse main gear
3rd input gear
4th input gear 0.17 - 0.44 (0.0067 - 0.0173)
CLEARANCE BETWEEN BAULK RING AND
GEAR
NCMT00263rd, 4th, 5th, Reverse Baulk RingNCMT0026S01Unit: mm (in)
Standard Wear limit
3rd
0.90 - 1.45 (0.0354 - 0.0571)
0.7 (0.028) 4th
5th
Reverse 0.9 - 1.35 (0.0354 - 0.0531)
1st and 2nd Baulk RingNCMT0026S02Unit: mm (in)
SMT757C
Synchronizer coneInner baulk ring Outer baulk ring
Dimension Standard Wear limit
A0.6 - 0.8 (0.024 -
0.031)
0.2 (0.008)
B0.6 - 1.1 (0.024 -
0.043)
AVAILABLE SNAP RINGSNCMT0028Snap RingNCMT0028S01
Allowable clearance0.05 - 0.25 mm (0.0020 - 0.0098
in)
Thickness Part number*
1.45 mm (0.0571 in) 32204-6J000
1.55 mm (0.0610 in) 32204-6J001
1.65 mm (0.0650 in) 32204-6J002
1.75 mm (0.0689 in) 32204-6J003
1.85 mm (0.0728 in) 32204-6J004
*: Always check with the parts department for the latest informa-
tion.
AVAILABLE C-RINGSNCMT00294th Input Gear C-ringNCMT0029S01
Allowable clearance 0 - 0.06 mm (0 - 0.0024 in)
Thickness Part number*
3.00 mm (0.1181 in) 32205-6J000
3.03 mm (0.1193 in) 32205-6J001
3.06 mm (0.1205 in) 32205-6J002
3.09 mm (0.1217 in) 32205-6J003
5th Input Gear Rear C-ringNCMT0029S02
Allowable clearance 0 - 0.06 mm (0 - 0.0024 in)
Thickness Part number*
2.59 mm (0.1020 in) 32205-6J005
2.62 mm (0.1031 in) 32205-6J006
2.65 mm (0.1043 in) 32205-6J007
2.68 mm (0.1055 in) 32205-6J008
2.71 mm (0.1067 in) 32205-6J009
2.74 mm (0.1079 in) 32205-6J010
SERVICE DATA AND SPECIFICATIONS (SDS)RS5F70A
Inspection and Adjustment Ð RS5F70A
MT-90
Page 2168 of 2267

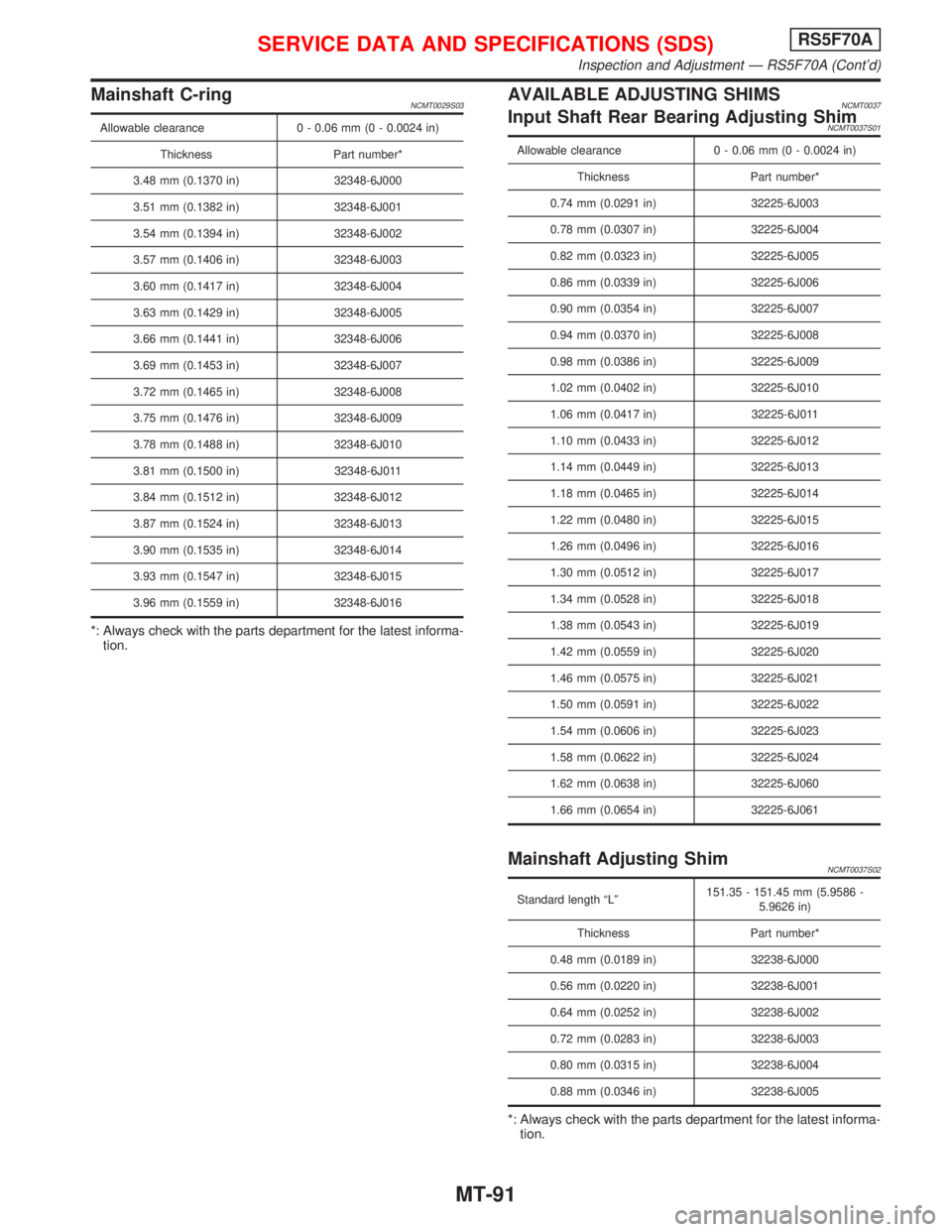

Mainshaft C-ringNCMT0029S03
Allowable clearance 0 - 0.06 mm (0 - 0.0024 in)
Thickness Part number*
3.48 mm (0.1370 in) 32348-6J000
3.51 mm (0.1382 in) 32348-6J001
3.54 mm (0.1394 in) 32348-6J002
3.57 mm (0.1406 in) 32348-6J003
3.60 mm (0.1417 in) 32348-6J004
3.63 mm (0.1429 in) 32348-6J005
3.66 mm (0.1441 in) 32348-6J006
3.69 mm (0.1453 in) 32348-6J007
3.72 mm (0.1465 in) 32348-6J008
3.75 mm (0.1476 in) 32348-6J009
3.78 mm (0.1488 in) 32348-6J010
3.81 mm (0.1500 in) 32348-6J011
3.84 mm (0.1512 in) 32348-6J012
3.87 mm (0.1524 in) 32348-6J013
3.90 mm (0.1535 in) 32348-6J014
3.93 mm (0.1547 in) 32348-6J015
3.96 mm (0.1559 in) 32348-6J016
*: Always check with the parts department for the latest informa-
tion.
AVAILABLE ADJUSTING SHIMSNCMT0037Input Shaft Rear Bearing Adjusting ShimNCMT0037S01
Allowable clearance 0 - 0.06 mm (0 - 0.0024 in)
Thickness Part number*
0.74 mm (0.0291 in) 32225-6J003
0.78 mm (0.0307 in) 32225-6J004
0.82 mm (0.0323 in) 32225-6J005
0.86 mm (0.0339 in) 32225-6J006
0.90 mm (0.0354 in) 32225-6J007
0.94 mm (0.0370 in) 32225-6J008
0.98 mm (0.0386 in) 32225-6J009
1.02 mm (0.0402 in) 32225-6J010
1.06 mm (0.0417 in) 32225-6J011
1.10 mm (0.0433 in) 32225-6J012
1.14 mm (0.0449 in) 32225-6J013
1.18 mm (0.0465 in) 32225-6J014
1.22 mm (0.0480 in) 32225-6J015
1.26 mm (0.0496 in) 32225-6J016
1.30 mm (0.0512 in) 32225-6J017
1.34 mm (0.0528 in) 32225-6J018
1.38 mm (0.0543 in) 32225-6J019
1.42 mm (0.0559 in) 32225-6J020
1.46 mm (0.0575 in) 32225-6J021
1.50 mm (0.0591 in) 32225-6J022
1.54 mm (0.0606 in) 32225-6J023
1.58 mm (0.0622 in) 32225-6J024
1.62 mm (0.0638 in) 32225-6J060
1.66 mm (0.0654 in) 32225-6J061
Mainshaft Adjusting ShimNCMT0037S02
Standard length ªLº151.35 - 151.45 mm (5.9586 -
5.9626 in)
Thickness Part number*
0.48 mm (0.0189 in) 32238-6J000
0.56 mm (0.0220 in) 32238-6J001
0.64 mm (0.0252 in) 32238-6J002
0.72 mm (0.0283 in) 32238-6J003
0.80 mm (0.0315 in) 32238-6J004
0.88 mm (0.0346 in) 32238-6J005
*: Always check with the parts department for the latest informa-
tion.
SERVICE DATA AND SPECIFICATIONS (SDS)RS5F70A
Inspection and Adjustment Ð RS5F70A (Cont'd)
MT-91
Page 2169 of 2267

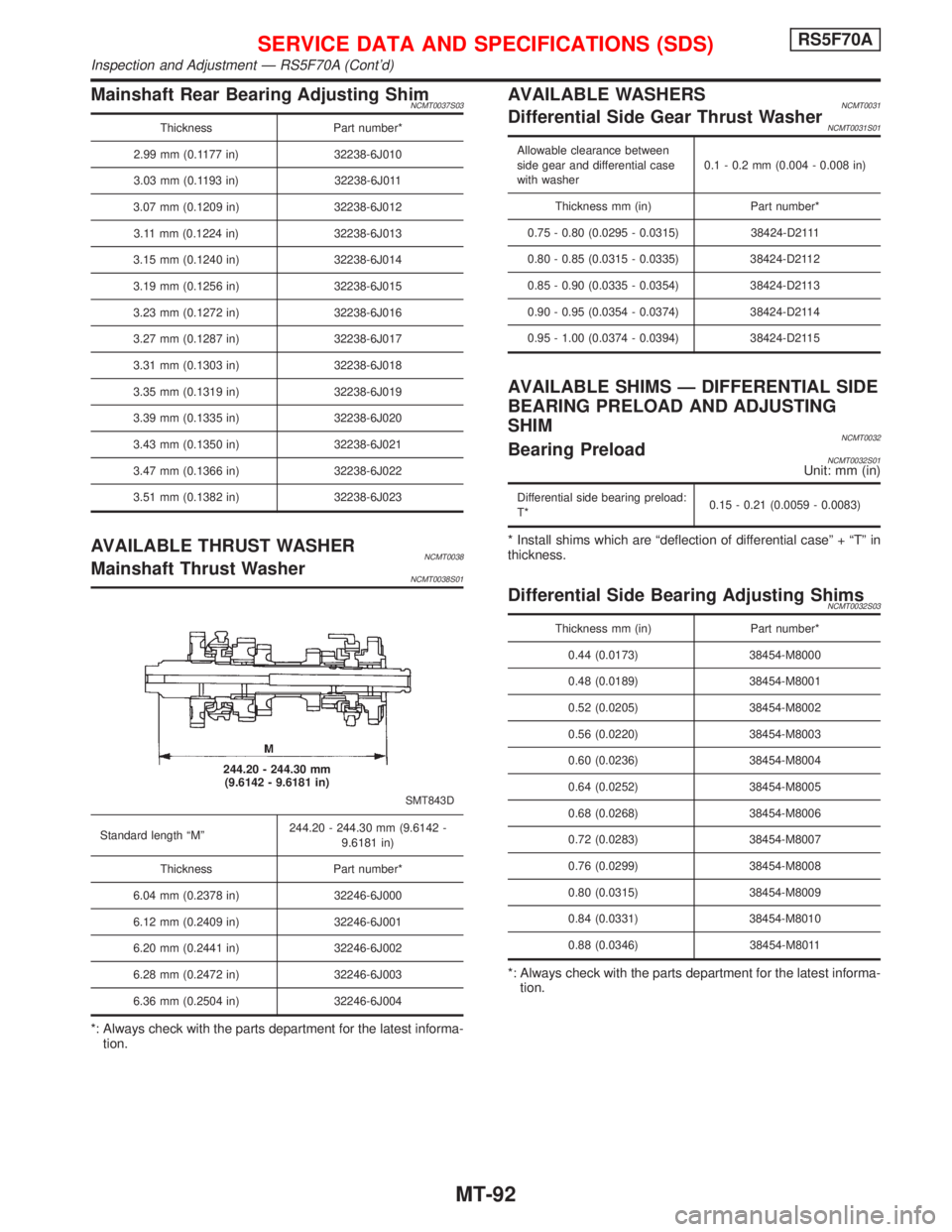

Mainshaft Rear Bearing Adjusting ShimNCMT0037S03
Thickness Part number*
2.99 mm (0.1177 in) 32238-6J010
3.03 mm (0.1193 in) 32238-6J011
3.07 mm (0.1209 in) 32238-6J012
3.11 mm (0.1224 in) 32238-6J013
3.15 mm (0.1240 in) 32238-6J014
3.19 mm (0.1256 in) 32238-6J015
3.23 mm (0.1272 in) 32238-6J016
3.27 mm (0.1287 in) 32238-6J017
3.31 mm (0.1303 in) 32238-6J018
3.35 mm (0.1319 in) 32238-6J019
3.39 mm (0.1335 in) 32238-6J020
3.43 mm (0.1350 in) 32238-6J021
3.47 mm (0.1366 in) 32238-6J022
3.51 mm (0.1382 in) 32238-6J023
AVAILABLE THRUST WASHERNCMT0038Mainshaft Thrust WasherNCMT0038S01
SMT843D
244.20 - 244.30 mm
(9.6142 - 9.6181 in)
Standard length ªMº244.20 - 244.30 mm (9.6142 -
9.6181 in)
Thickness Part number*
6.04 mm (0.2378 in) 32246-6J000
6.12 mm (0.2409 in) 32246-6J001
6.20 mm (0.2441 in) 32246-6J002
6.28 mm (0.2472 in) 32246-6J003
6.36 mm (0.2504 in) 32246-6J004
*: Always check with the parts department for the latest informa-
tion.
AVAILABLE WASHERSNCMT0031Differential Side Gear Thrust WasherNCMT0031S01
Allowable clearance between
side gear and differential case
with washer0.1 - 0.2 mm (0.004 - 0.008 in)
Thickness mm (in) Part number*
0.75 - 0.80 (0.0295 - 0.0315) 38424-D2111
0.80 - 0.85 (0.0315 - 0.0335) 38424-D2112
0.85 - 0.90 (0.0335 - 0.0354) 38424-D2113
0.90 - 0.95 (0.0354 - 0.0374) 38424-D2114
0.95 - 1.00 (0.0374 - 0.0394) 38424-D2115
AVAILABLE SHIMS Ð DIFFERENTIAL SIDE
BEARING PRELOAD AND ADJUSTING
SHIM
NCMT0032Bearing PreloadNCMT0032S01Unit: mm (in)
Differential side bearing preload:
T*0.15 - 0.21 (0.0059 - 0.0083)
* Install shims which are ªdeflection of differential caseº + ªTº in
thickness.
Differential Side Bearing Adjusting ShimsNCMT0032S03
Thickness mm (in) Part number*
0.44 (0.0173) 38454-M8000
0.48 (0.0189) 38454-M8001
0.52 (0.0205) 38454-M8002
0.56 (0.0220) 38454-M8003
0.60 (0.0236) 38454-M8004
0.64 (0.0252) 38454-M8005
0.68 (0.0268) 38454-M8006
0.72 (0.0283) 38454-M8007
0.76 (0.0299) 38454-M8008
0.80 (0.0315) 38454-M8009
0.84 (0.0331) 38454-M8010
0.88 (0.0346) 38454-M8011
*: Always check with the parts department for the latest informa-
tion.
SERVICE DATA AND SPECIFICATIONS (SDS)RS5F70A
Inspection and Adjustment Ð RS5F70A (Cont'd)
MT-92
Page 2170 of 2267

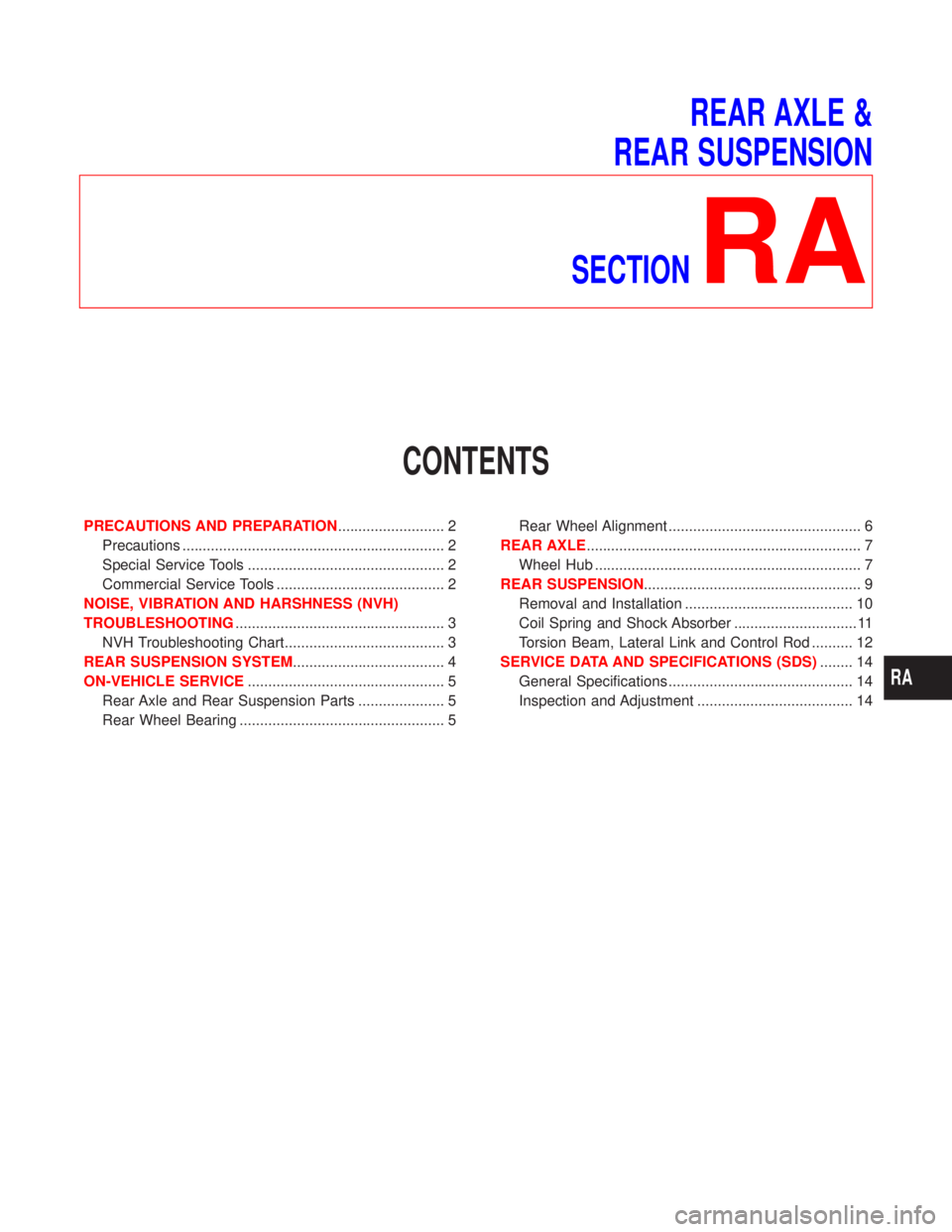

REAR AXLE &
REAR SUSPENSION
SECTION
RA
CONTENTS
PRECAUTIONS AND PREPARATION.......................... 2
Precautions ................................................................ 2
Special Service Tools ................................................ 2
Commercial Service Tools ......................................... 2
NOISE, VIBRATION AND HARSHNESS (NVH)
TROUBLESHOOTING................................................... 3
NVH Troubleshooting Chart....................................... 3
REAR SUSPENSION SYSTEM..................................... 4
ON-VEHICLE SERVICE................................................ 5
Rear Axle and Rear Suspension Parts ..................... 5
Rear Wheel Bearing .................................................. 5Rear Wheel Alignment ............................................... 6
REAR AXLE................................................................... 7
Wheel Hub ................................................................. 7
REAR SUSPENSION..................................................... 9
Removal and Installation ......................................... 10
Coil Spring and Shock Absorber .............................. 11
Torsion Beam, Lateral Link and Control Rod .......... 12
SERVICE DATA AND SPECIFICATIONS (SDS)........ 14
General Specifications ............................................. 14
Inspection and Adjustment ...................................... 14
RA
