Anabbaglianti/Abbaglianti9Pericolo
I fari allo xeno funzionano con ten‐
sioni molto elevate. Non toccare.
Per la sostituzione delle lampa‐
dine, rivolgersi ad un'officina.
Indicatori di direzione anteriori

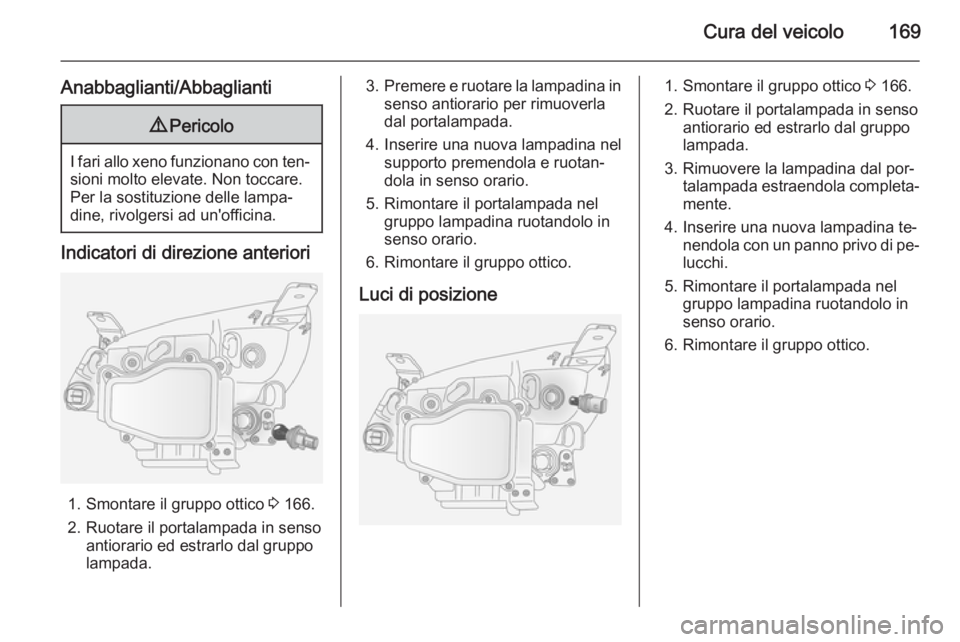

1. Smontare il gruppo ottico 3 166.
2. Ruotare il portalampada in senso antiorario ed estrarlo dal gruppo
lampada.
3. Premere e ruotare la lampadina in
senso antiorario per rimuoverla
dal portalampada.
4. Inserire una nuova lampadina nel supporto premendola e ruotan‐
dola in senso orario.
5. Rimontare il portalampada nel gruppo lampadina ruotandolo in
senso orario.
6. Rimontare il gruppo ottico.
Luci di posizione1. Smontare il gruppo ottico 3 166.
2. Ruotare il portalampada in senso antiorario ed estrarlo dal gruppo
lampada.
3. Rimuovere la lampadina dal por‐ talampada estraendola completa‐
mente.
4. Inserire una nuova lampadina te‐ nendola con un panno privo di pe‐
lucchi.
5. Rimontare il portalampada nel gruppo lampadina ruotandolo in
senso orario.
6. Rimontare il gruppo ottico.

170Cura del veicoloFendinebbia

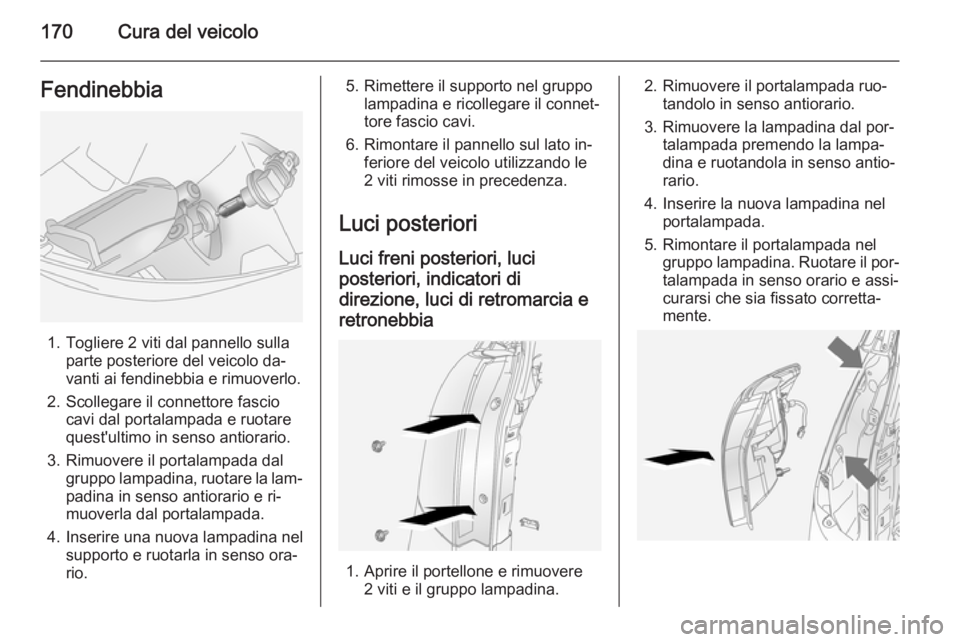

1. Togliere 2 viti dal pannello sullaparte posteriore del veicolo da‐
vanti ai fendinebbia e rimuoverlo.
2. Scollegare il connettore fascio cavi dal portalampada e ruotare
quest'ultimo in senso antiorario.
3. Rimuovere il portalampada dal gruppo lampadina, ruotare la lam‐
padina in senso antiorario e ri‐
muoverla dal portalampada.
4. Inserire una nuova lampadina nel supporto e ruotarla in senso ora‐
rio.
5. Rimettere il supporto nel gruppo lampadina e ricollegare il connet‐tore fascio cavi.
6. Rimontare il pannello sul lato in‐ feriore del veicolo utilizzando le
2 viti rimosse in precedenza.
Luci posteriori
Luci freni posteriori, luci
posteriori, indicatori di direzione, luci di retromarcia eretronebbia
1. Aprire il portellone e rimuovere 2 viti e il gruppo lampadina.
2. Rimuovere il portalampada ruo‐tandolo in senso antiorario.
3. Rimuovere la lampadina dal por‐ talampada premendo la lampa‐
dina e ruotandola in senso antio‐
rario.
4. Inserire la nuova lampadina nel portalampada.
5. Rimontare il portalampada nel gruppo lampadina. Ruotare il por‐
talampada in senso orario e assi‐
curarsi che sia fissato corretta‐
mente.

Cura del veicolo171
6. Sostituire il gruppo lampadina in‐serendo le rispettive alette nelle
aperture corrispondenti.
7. Riposizionare le 2 viti smontate in
precedenza e chiudere il portel‐
lone posteriore.
Indicatori di direzione
laterali

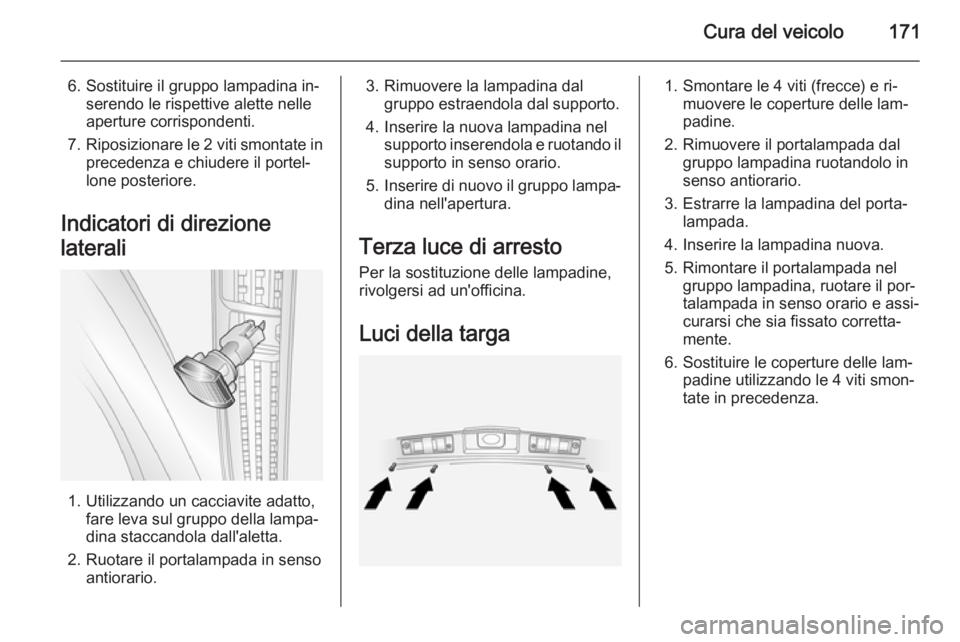

1. Utilizzando un cacciavite adatto, fare leva sul gruppo della lampa‐
dina staccandola dall'aletta.
2. Ruotare il portalampada in senso antiorario.
3. Rimuovere la lampadina dal gruppo estraendola dal supporto.
4. Inserire la nuova lampadina nel supporto inserendola e ruotando il
supporto in senso orario.
5. Inserire di nuovo il gruppo lampa‐
dina nell'apertura.
Terza luce di arresto Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luci della targa1. Smontare le 4 viti (frecce) e ri‐ muovere le coperture delle lam‐
padine.
2. Rimuovere il portalampada dal gruppo lampadina ruotandolo in
senso antiorario.
3. Estrarre la lampadina del porta‐ lampada.
4. Inserire la lampadina nuova.
5. Rimontare il portalampada nel gruppo lampadina, ruotare il por‐
talampada in senso orario e assi‐ curarsi che sia fissato corretta‐
mente.
6. Sostituire le coperture delle lam‐ padine utilizzando le 4 viti smon‐
tate in precedenza.

172Cura del veicoloLuci interneLuci di lettura anteriori

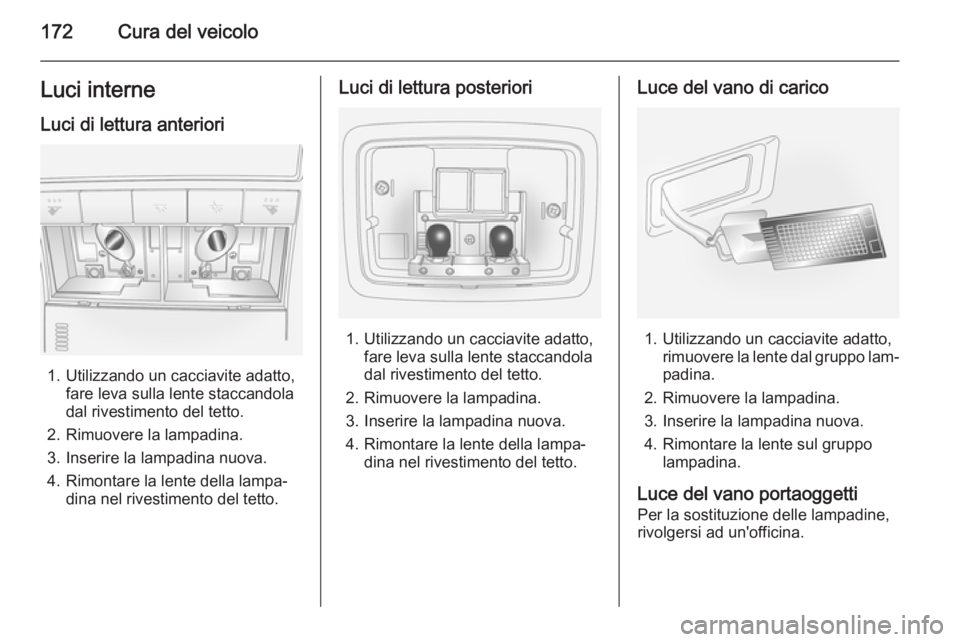

1. Utilizzando un cacciavite adatto, fare leva sulla lente staccandola
dal rivestimento del tetto.
2. Rimuovere la lampadina.
3. Inserire la lampadina nuova.
4. Rimontare la lente della lampa‐ dina nel rivestimento del tetto.
Luci di lettura posteriori
1. Utilizzando un cacciavite adatto, fare leva sulla lente staccandola
dal rivestimento del tetto.
2. Rimuovere la lampadina.
3. Inserire la lampadina nuova.
4. Rimontare la lente della lampa‐ dina nel rivestimento del tetto.
Luce del vano di carico
1. Utilizzando un cacciavite adatto, rimuovere la lente dal gruppo lam‐
padina.
2. Rimuovere la lampadina.
3. Inserire la lampadina nuova.
4. Rimontare la lente sul gruppo lampadina.
Luce del vano portaoggetti Per la sostituzione delle lampadine,
rivolgersi ad un'officina.

Cura del veicolo173Illuminazione del quadro
strumenti Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Impianto elettrico
Fusibili

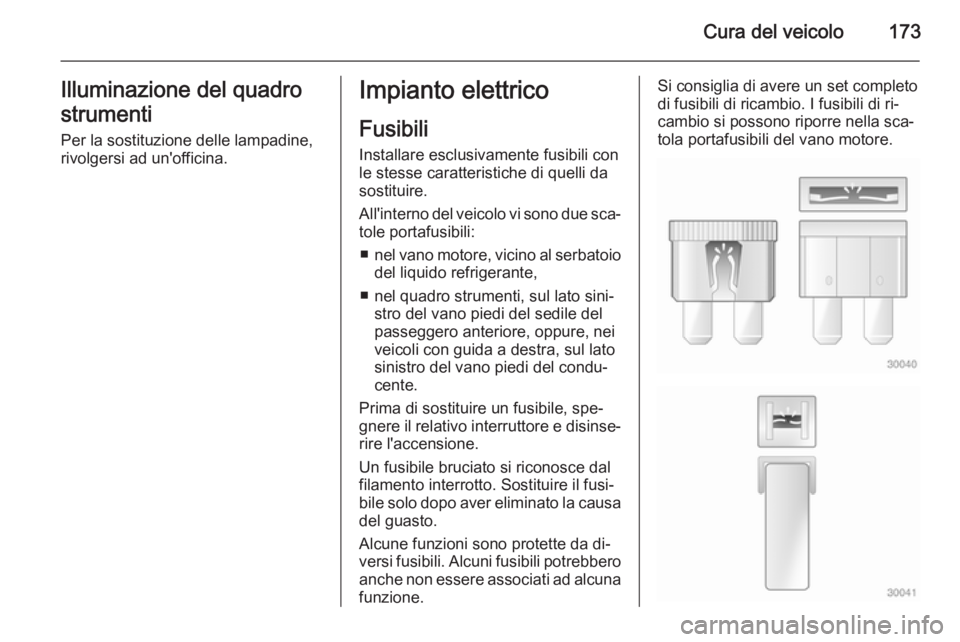

Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono due sca‐
tole portafusibili:
■ nel vano motore, vicino al serbatoio
del liquido refrigerante,
■ nel quadro strumenti, sul lato sini‐ stro del vano piedi del sedile delpasseggero anteriore, oppure, neiveicoli con guida a destra, sul lato
sinistro del vano piedi del condu‐
cente.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐ bile solo dopo aver eliminato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili. Alcuni fusibili potrebbero anche non essere associati ad alcuna
funzione.Si consiglia di avere un set completo
di fusibili di ricambio. I fusibili di ri‐ cambio si possono riporre nella sca‐
tola portafusibili del vano motore.

174Cura del veicolo
Estrattore per fusibili

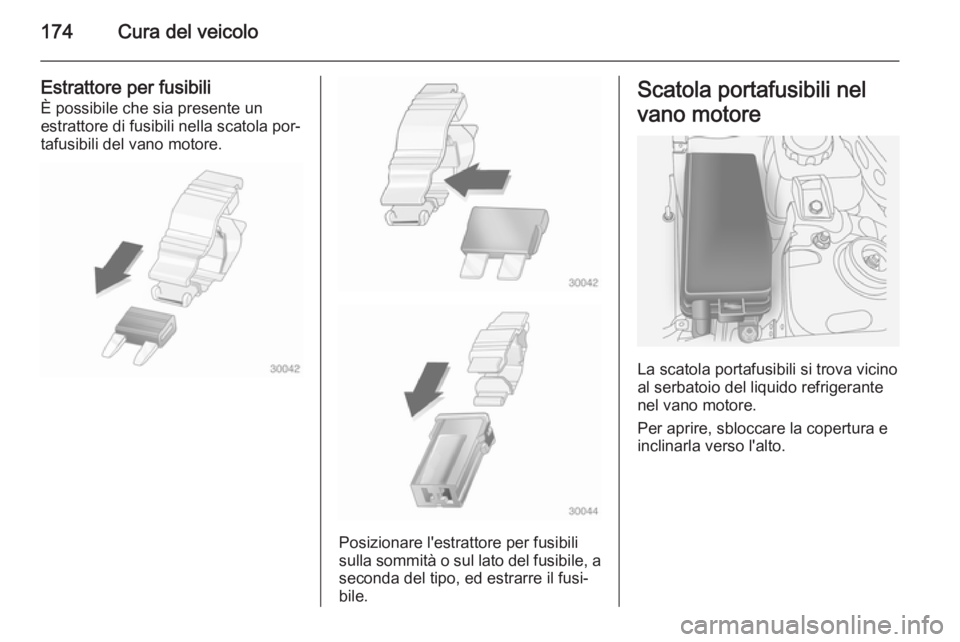

È possibile che sia presente un
estrattore di fusibili nella scatola por‐
tafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore

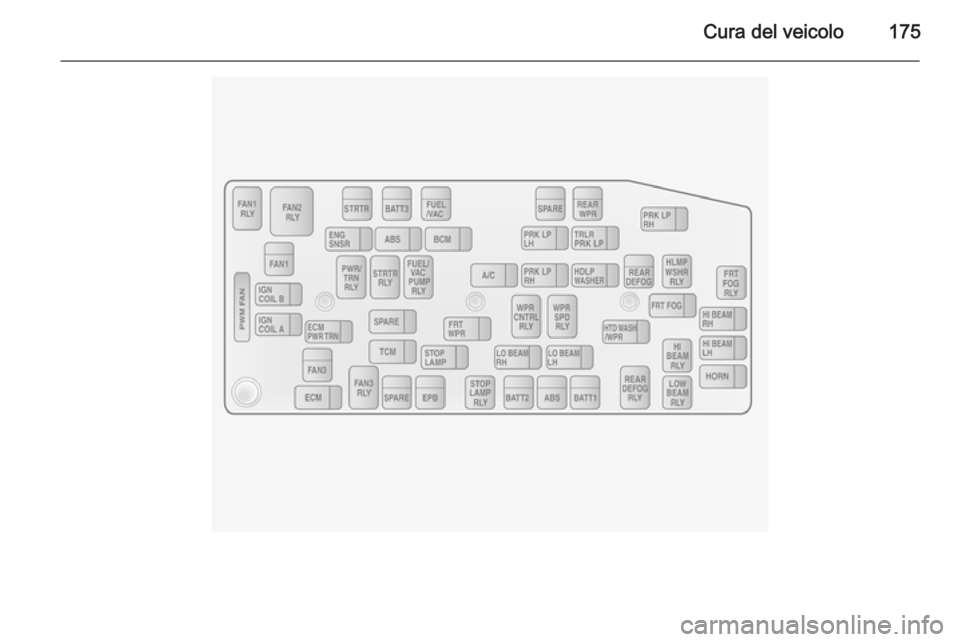

La scatola portafusibili si trova vicino
al serbatoio del liquido refrigerante
nel vano motore.
Per aprire, sbloccare la copertura e
inclinarla verso l'alto.

Cura del veicolo175

176Cura del veicolo

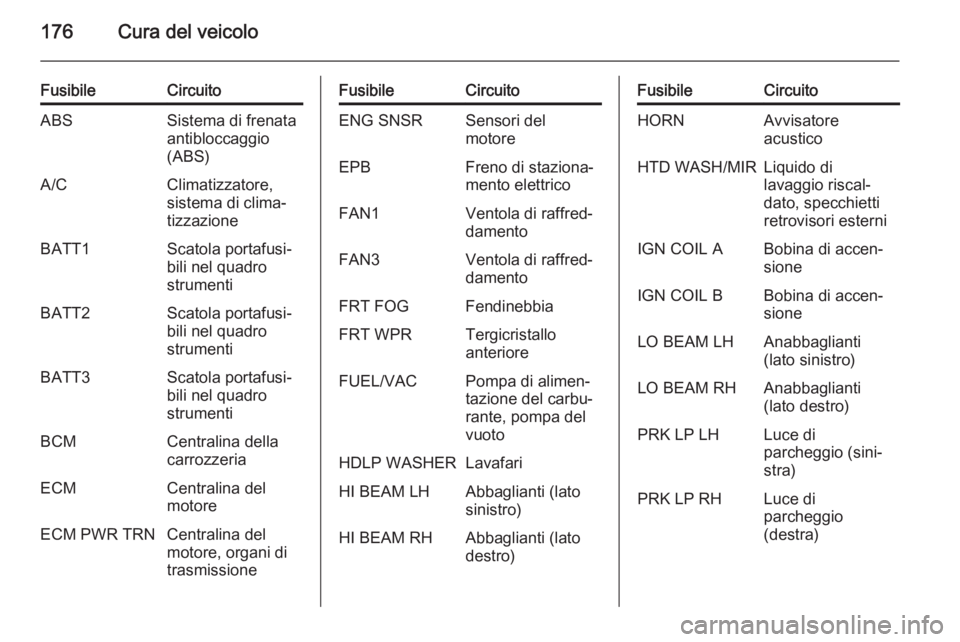

FusibileCircuitoABSSistema di frenata
antibloccaggio
(ABS)A/CClimatizzatore,
sistema di clima‐
tizzazioneBATT1Scatola portafusi‐
bili nel quadro
strumentiBATT2Scatola portafusi‐
bili nel quadro
strumentiBATT3Scatola portafusi‐
bili nel quadro
strumentiBCMCentralina della
carrozzeriaECMCentralina del
motoreECM PWR TRNCentralina del
motore, organi di
trasmissioneFusibileCircuitoENG SNSRSensori del
motoreEPBFreno di staziona‐
mento elettricoFAN1Ventola di raffred‐
damentoFAN3Ventola di raffred‐
damentoFRT FOGFendinebbiaFRT WPRTergicristallo
anterioreFUEL/VACPompa di alimen‐
tazione del carbu‐
rante, pompa del
vuotoHDLP WASHERLavafariHI BEAM LHAbbaglianti (lato
sinistro)HI BEAM RHAbbaglianti (lato
destro)FusibileCircuitoHORNAvvisatore
acusticoHTD WASH/MIRLiquido di
lavaggio riscal‐
dato, specchietti
retrovisori esterniIGN COIL ABobina di accen‐
sioneIGN COIL BBobina di accen‐
sioneLO BEAM LHAnabbaglianti
(lato sinistro)LO BEAM RHAnabbaglianti
(lato destro)PRK LP LHLuce di
parcheggio (sini‐
stra)PRK LP RHLuce di
parcheggio
(destra)

Cura del veicolo177

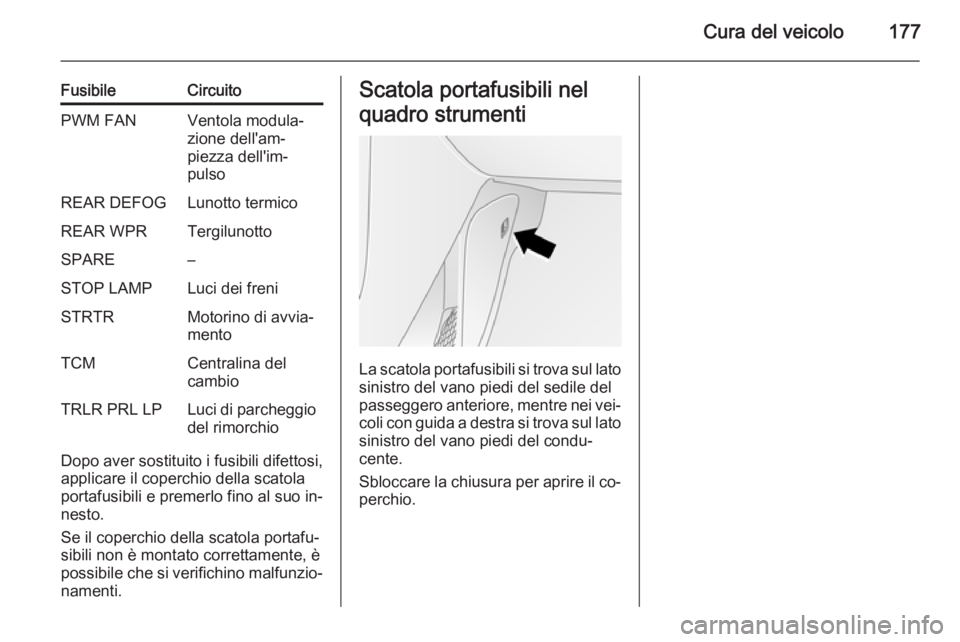

FusibileCircuitoPWM FANVentola modula‐
zione dell'am‐
piezza dell'im‐
pulsoREAR DEFOGLunotto termicoREAR WPRTergilunottoSPARE–STOP LAMPLuci dei freniSTRTRMotorino di avvia‐
mentoTCMCentralina del
cambioTRLR PRL LPLuci di parcheggio
del rimorchio
Dopo aver sostituito i fusibili difettosi, applicare il coperchio della scatola
portafusibili e premerlo fino al suo in‐
nesto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichino malfunzio‐
namenti.
Scatola portafusibili nel
quadro strumenti
La scatola portafusibili si trova sul lato sinistro del vano piedi del sedile del
passeggero anteriore, mentre nei vei‐
coli con guida a destra si trova sul lato sinistro del vano piedi del condu‐
cente.

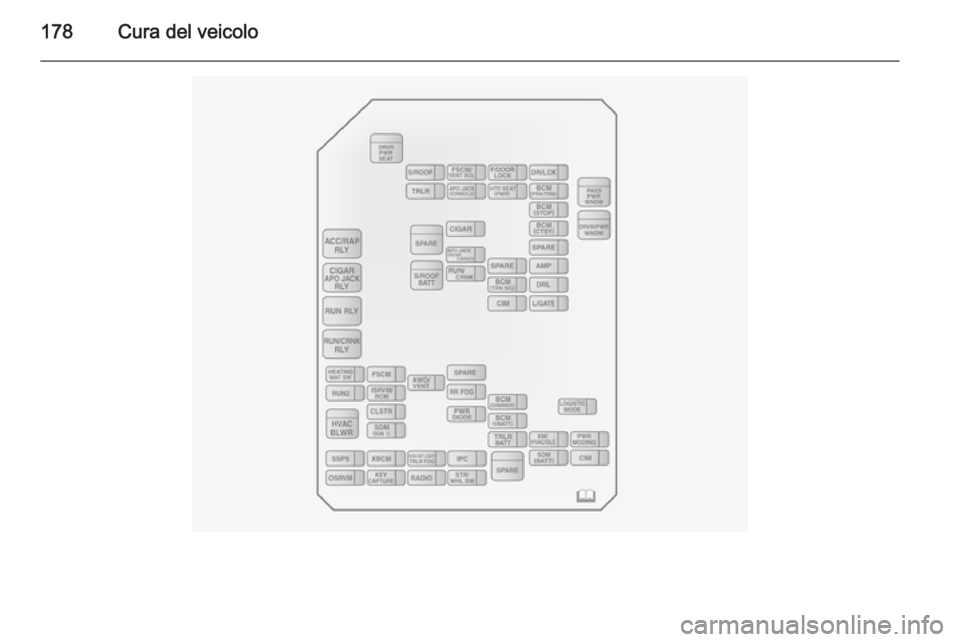

Sbloccare la chiusura per aprire il co‐
perchio.
