OPEL KARL 2015.75 Instrukcja obsługi (in Polish)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
60 Schowki
.Przewożony ładunek nie może
utrudniać posługiwania się
pedałami, hamulcem posto-
jowym i dźwignią zmiany biegów
ani ograniczać swobody ruchu
kierowcy. W kabinie samochodu
nie wolno przewozić jakichkol-
wiek niezabezpieczonych
(nieprzytwierdzonych) przed-
miotów.
. Nie wolno jeździć z otwartą
klapą tylną.
{Ostrzeżenie
Należy zawsze upewniać się,że
ładunek pojazdu jest bezpiecznie
umocowany.
W przeciwnym wypadku przed-
mioty mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.
. Ładowność jest różnicą
pomiędzy dopuszczalną masą
całkowitą (patrz tabliczka identy-
fikacyjna
0Numer identyfikacyjny pojazdu
0222) a
masą własną pojazdu gotowego
do drogi. Szczegółowe infor-
macje o masie własnej pojazdu
znajdują sięw części z danymi
technicznymi.
Masa własna obejmuje szacun-
kową masę kierowcy (68 kg),
bagażu (7 kg) i wszystkich
płynów (zbiornik paliwa napeł-
niony w 90%).
Wyposażenie dodatkowe i opcjo-
nalne zwiększa masę własną
pojazdu.
. Przewożenie bagażu na dachu
zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości
jezdne na skutek podwyższenia
środka ciężkości. Ładunki należy
rozłożyć równomiernie i zabez-
pieczyć pasami. Dostosować
ciśnienie w ogumieniu i prędkość
jazdy do warunków obciążenia.
Okresowo sprawdzać i napinać
pasy zabezpieczające.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Wskaźniki i przyrządy 61
Wskaźniki i
przyrządy
Elementy sterujące
Regulacja położeniakierownicy . . . . . . . . . . . . . . . . . . . . 62
Elementy sterujące na kole kierownicy . . . . . . . . . . . . . . . . . . . . 62
Podgrzewane koło kierownicy . . . . . . . . . . . . . . . . . . . . 63
Sygnał dźwiękowy . . . . . . . . . . . . . 63
Wycieraczki i spryskiwacze szyby przedniej . . . . . . . . . . . . . . . 64
Wycieraczka/spryskiwacz tylnej szyby . . . . . . . . . . . . . . . . . . . . . . . . . 64
Temperatura na zewnątrz . . . . . . 65
Zegar . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Gniazdka zasilania . . . . . . . . . . . . 66
Lampki ostrzegawcze,
przyrządy i wskaźniki
Prędkościomierz . . . . . . . . . . . . . . . 66
Licznik przebiegu całko- witego . . . . . . . . . . . . . . . . . . . . . . . . 67
Licznik przebiegu dziennego . . . 67
Obrotomierz . . . . . . . . . . . . . . . . . . . 67
Wskaźnik poziomu paliwa . . . . . 67
Lampki kontrolne . . . . . . . . . . . . . . 68 Wskaźnik temperatury płynu
chłodzącego . . . . . . . . . . . . . . . . . . 70
Wyświetlacz serwisowy . . . . . . . . 70
Kierunkowskaz . . . . . . . . . . . . . . . . 71
Sygnalizacja przypominająca o zapięciu pasów bezpie-
czeństwa . . . . . . . . . . . . . . . . . . . . . 72
Lampka kontrolna poduszek powietrznych i napinaczy
pasów bezpieczeństwa . . . . . . . 72
Lampka stanu poduszki powietrznej . . . . . . . . . . . . . . . . . . . 73
Lampka układu ładowania . . . . . 73
Lampka sygnalizacyjna usterki . . . . . . . . . . . . . . . . . . . . . . . . 73
Wskaźnik wymaganego przeglądu . . . . . . . . . . . . . . . . . . . . 74
Lampka ostrzegawcza układu hamulcowego i sprzęg-
łowego . . . . . . . . . . . . . . . . . . . . . . . 74
Lampka ostrzegawcza układu ABS . . . . . . . . . . . . . . . . . . 74
Lampka zmiany biegu . . . . . . . . . 74
Lampka wspomagania układu kierowniczego o regulo-
wanej sile . . . . . . . . . . . . . . . . . . . . 75
Lampka systemu ostrzegania o opuszczeniu pasa ruchu . . . . . 75
Lampka ultradźwiękowego układu ułatwiającego parko-
wanie . . . . . . . . . . . . . . . . . . . . . . . . 75 Lampka kontrolna układu stabili-
zacji toru jazdy . . . . . . . . . . . . . . . 75
Lampka sygnalizująca wyłączenie układu stabilizacji
toru jazdy (ESC) . . . . . . . . . . . . . 75
Lampka sygnalizująca wyłączenie układu kontroli
trakcji (TCS) . . . . . . . . . . . . . . . . . . 76
Lampka ostrzegawcza tempera- tury płynu chłodzącego . . . . . . . 76
Kontrolka układu monitorowania ciśnienia w oponach . . . . . . . . . . 76
Lampka kontrolna ciśnienia oleju silnikowego . . . . . . . . . . . . . 76
Lampka ostrzegawcza niskiego poziomu paliwa . . . . . . . . . . . . . . . 77
Tryb automatycznego wyłączenia silnika . . . . . . . . . . . . 77
Lampka kontrolna immobi- lizera . . . . . . . . . . . . . . . . . . . . . . . . . 77
Lampka sygnalizująca ograni- czenie mocy silnika . . . . . . . . . . 77
Lampka kontrolna świateł
drogowych . . . . . . . . . . . . . . . . . . . 77
Lampka kontrolna przednich świateł przeciwmgielnych . . . . . 77
Lampka kontrolna tylnych świateł przeciwmgielnych . . . . . 78
Lampka kontrolna lamp tylnych . . . . . . . . . . . . . . . . . . . . . . . 78

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
62 Wskaźniki i przyrządy
Lampka kontrolnatempomatu . . . . . . . . . . . . . . . . . . . 78
Lampka ostrzegawcza otwartej pokrywy silnika . . . . . . . . . . . . . . . 78
Lampka sygnalizująca niedo-
mknięte drzwi . . . . . . . . . . . . . . . . 78
Wyświetlacze informacyjne
Wyświetlacz informacyjnykierowcy (DIC) . . . . . . . . . . . . . . . 78
Komunikaty pokazywane na
wyświetlaczu
Komunikaty pokazywane nawyświetlaczu . . . . . . . . . . . . . . . . . 84
Brzęczyki ostrzegawcze . . . . . . . 86
Personalizacja ustawień
Personalizacja ustawień . . . . . . . 87
Elementy sterujące
Regulacja położenia
kierownicy
Odblokowaćdźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignięi upewnić się,
że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został unierucho-
miony i nie wyłączono blokady
kierownicy.
Elementy sterujące na
kole kierownicy
Za pomocą elementów sterujących
znajdujących się na kierownicy
można obsługiwać system Infotain-
ment, układ automatycznej kontroli
prędkości i podłączony telefon
komórkowy.
Więcej informacji znajduje się w
instrukcji obsługi systemu
Infotainment.
Automatyczna kontrola prędkości
0
Automatyczna kontrola
prędkości 0162.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Wskaźniki i przyrządy 63
Podgrzewane koło
kierownicy
Do uaktywniania ogrzewania służyA. Włączenie jest sygnalizowane
zapaleniem diody kontrolnej w
przycisku.
Miejsca trzymania kierownicy są
podgrzewane szybciej i do wyższej
temperatury niż pozostała jej część.
Podgrzewanie działa, gdy pracuje
silnik lub gdy włączona jest funkcja
Autostop.
System stop-start
0System
stop-start 0150.
Sygnał dźwiękowy
Nacisnąć przyciska.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
64 Wskaźniki i przyrządy

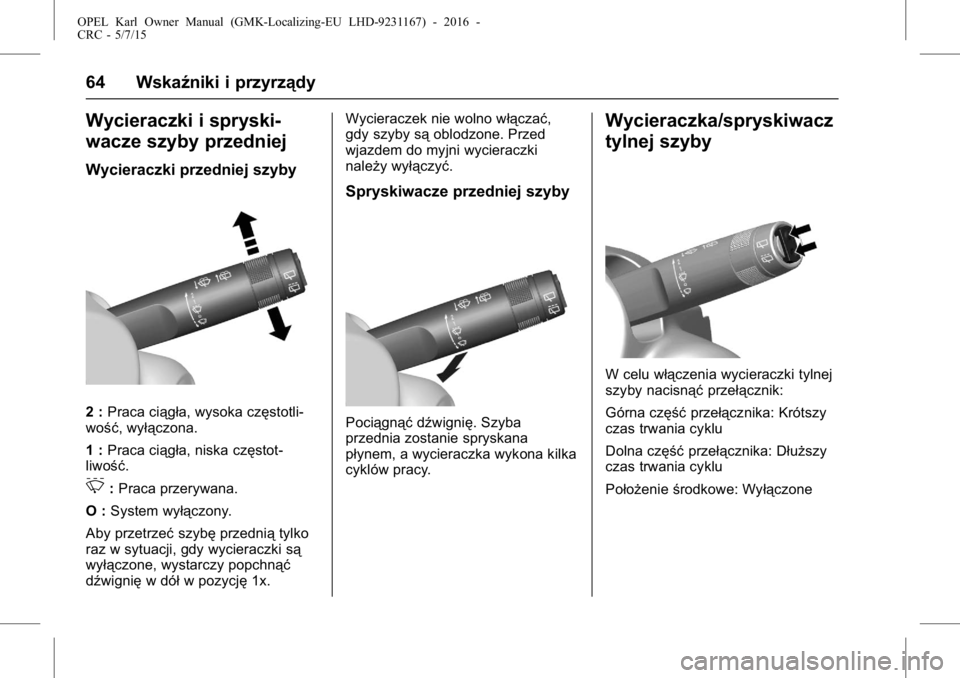

Wycieraczki i spryski-
wacze szyby przedniej
Wycieraczki przedniej szyby
2 :Praca ciągła, wysoka częstotli-
wość, wyłączona.
1 : Praca ciągła, niska częstot-
liwość.
3: Praca przerywana.
O : System wyłączony.
Aby przetrzeć szybęprzednią tylko
raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć
dźwignię w dółw pozycję 1x. Wycieraczek nie wolno włączać,
gdy szyby są
oblodzone. Przed
wjazdem do myjni wycieraczki
należy wyłączyć.
Spryskiwacze przedniej szyby
Pociągnąć dźwignię. Szyba
przednia zostanie spryskana
płynem, a wycieraczka wykona kilka
cyklów pracy.
Wycieraczka/spryskiwacz
tylnej szyby
W celu włączenia wycieraczki tylnej
szyby nacisnąć przełącznik:
Górna część przełącznika: Krótszy
czas trwania cyklu
Dolna część przełącznika: Dłuższy
czas trwania cyklu
Położenie środkowe: Wyłączone

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Wskaźniki i przyrządy 65

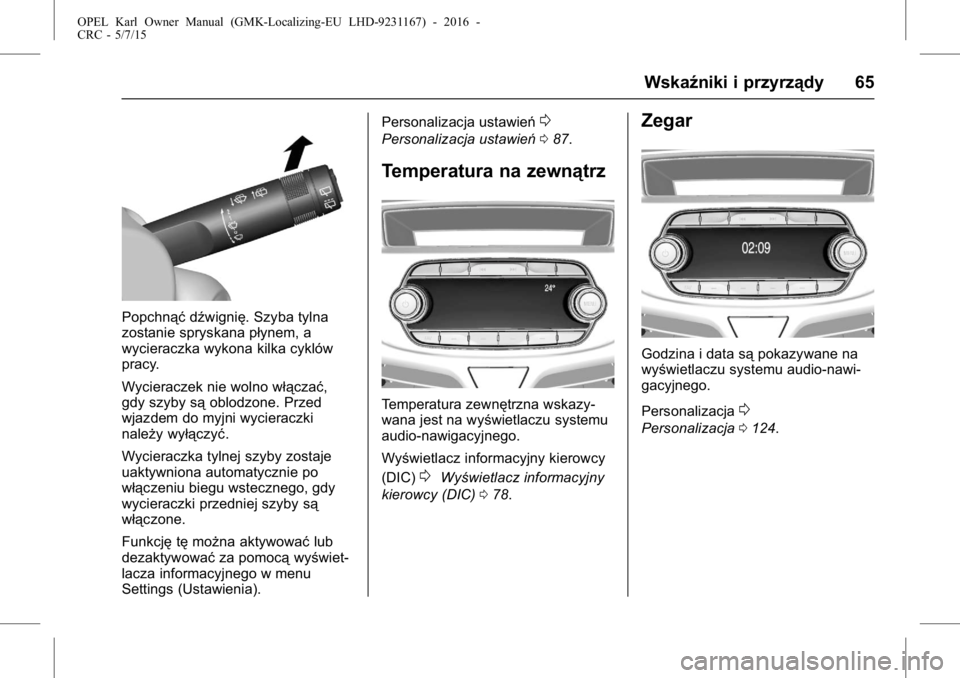

Popchnąćdźwignię. Szyba tylna
zostanie spryskana płynem, a
wycieraczka wykona kilka cyklów
pracy.
Wycieraczek nie wolno włączać,
gdy szyby są oblodzone. Przed
wjazdem do myjni wycieraczki
należy wyłączyć.
Wycieraczka tylnej szyby zostaje
uaktywniona automatycznie po
włączeniu biegu wstecznego, gdy
wycieraczki przedniej szyby są
włączone.
Funkcję tęmożna aktywować lub
dezaktywować za pomocąwyświet-
lacza informacyjnego w menu
Settings (Ustawienia). Personalizacja ustawień
0
Personalizacja ustawień
087.
Temperatura na zewnątrz
Temperatura zewnętrzna wskazy-
wana jest na wyświetlaczu systemu
audio-nawigacyjnego.
Wyświetlacz informacyjny kierowcy
(DIC)
0Wyświetlacz informacyjny
kierowcy (DIC) 078.
Zegar
Godzina i data są pokazywane na
wyświetlaczu systemu audio-nawi-
gacyjnego.
Personalizacja
0
Personalizacja 0124.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
66 Wskaźniki i przyrządy

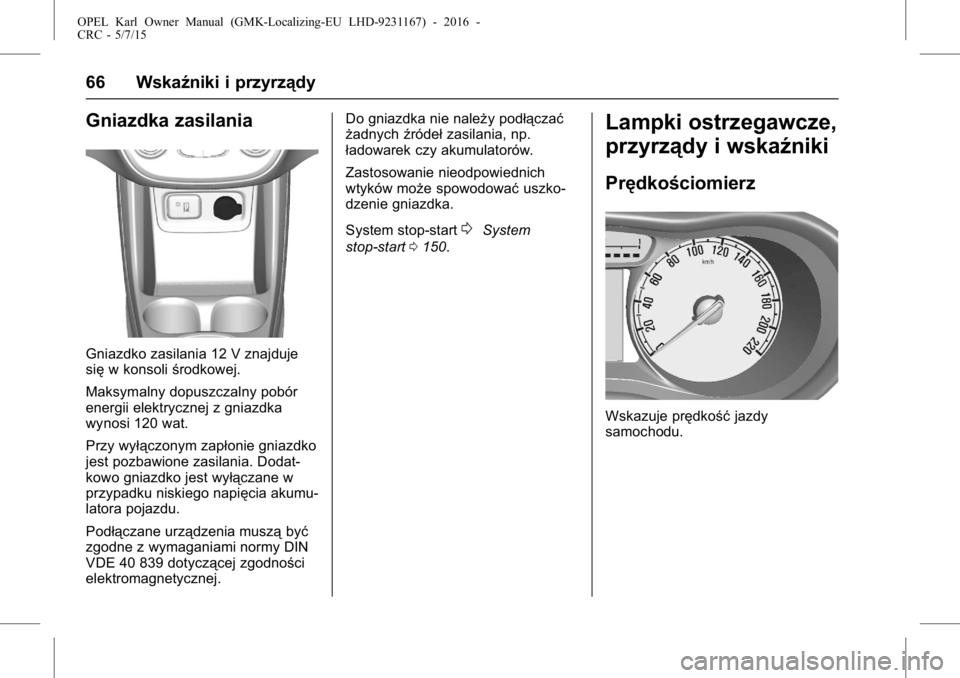

Gniazdka zasilania
Gniazdko zasilania 12 V znajduje
sięw konsoli środkowej.
Maksymalny dopuszczalny pobór
energii elektrycznej z gniazdka
wynosi 120 wat.
Przy wyłączonym zapłonie gniazdko
jest pozbawione zasilania. Dodat-
kowo gniazdko jest wyłączane w
przypadku niskiego napięcia akumu-
latora pojazdu.
Podłączane urządzenia muszą być
zgodne z wymaganiami normy DIN
VDE 40 839 dotyczącej zgodności
elektromagnetycznej. Do gniazdka nie należy podłączać
żadnych
źródełzasilania, np.
ładowarek czy akumulatorów.
Zastosowanie nieodpowiednich
wtyków może spowodować uszko-
dzenie gniazdka.
System stop-start
0System
stop-start 0150.
Lampki ostrzegawcze,
przyrządy i wskaźniki
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Wskaźniki i przyrządy 67

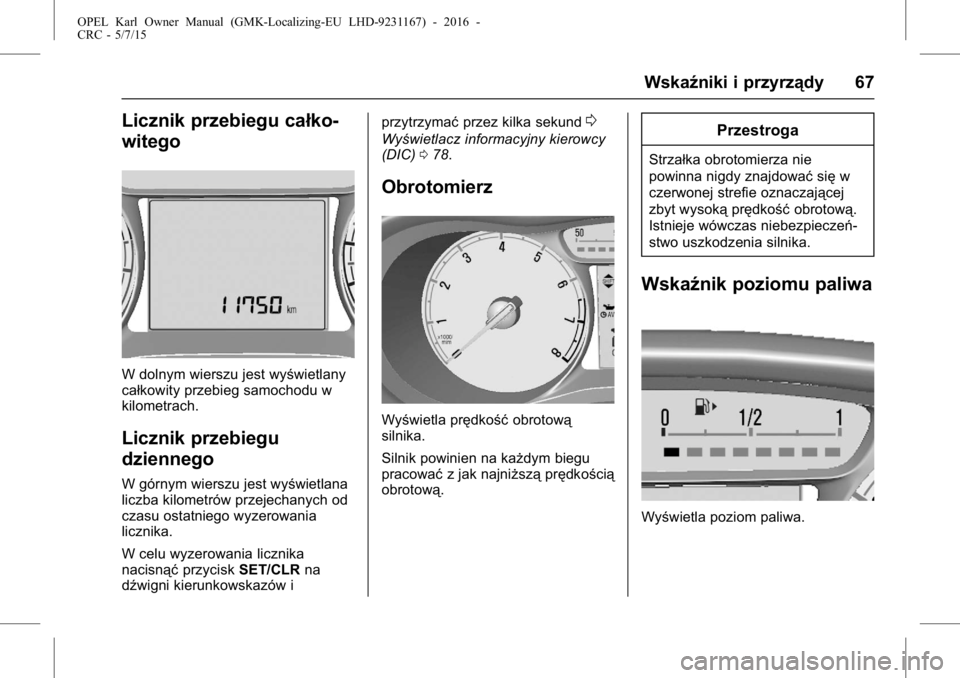

Licznik przebiegu całko-
witego
W dolnym wierszu jest wyświetlany
całkowity przebieg samochodu w
kilometrach.
Licznik przebiegu
dziennego
W górnym wierszu jest wyświetlana
liczba kilometrów przejechanych od
czasu ostatniego wyzerowania
licznika.
W celu wyzerowania licznika
nacisnąćprzyciskSET/CLR na
dźwigni kierunkowskazów i przytrzymać
przez kilka sekund
0
Wyświetlacz informacyjny kierowcy
(DIC)078.
Obrotomierz
Wyświetla prędkość obrotową
silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować sięw
czerwonej strefie oznaczającej
zbyt wysoką prędkośćobrotową.
Istnieje wówczas niebezpieczeń-
stwo uszkodzenia silnika.
Wskaźnik poziomu paliwa
Wyświetla poziom paliwa.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
68 Wskaźniki i przyrządy
Zapalenie sięlampki kontrolnej.
oznacza niski poziom paliwa w
zbiorniku. Kiedy lampka zacznie
migać, należy natychmiast zatan-
kowaćpaliwo.
Ponieważ w zbiorniku zawsze
znajduje się pewna ilośćpaliwa,
przy tankowaniu można wlać jego
mniejszą ilość, niżprzewiduje to
pojemność całkowita zbiornika.
Nie wolno dopuszczać do całkowi-
tego opróżnienia zbiornika paliwa!

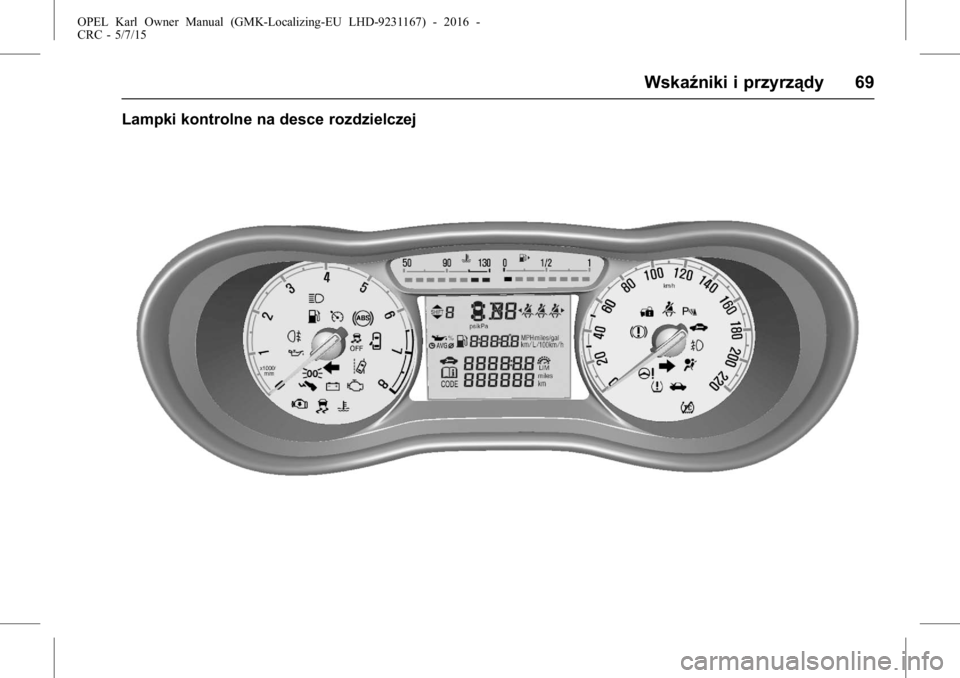

Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w
zakupionym samochodzie. Opis
dotyczy wszystkich wersji deski
rozdzielczej.
W zależności od wersji wyposażenia
położenie lampek kontrolnych może
być inne.
W momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.
Kolory lampek kontrolnych
oznaczają:
Czerwony: Niebezpieczeństwo,
ważne przypomnienie
Żółty: Ostrzeżenie, uwaga, usterka
Zielony: Potwierdzenie włączenia
Niebieski: Potwierdzenie włączenia
Biały: Potwierdzenie włączenia

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Wskaźniki i przyrządy 69
Lampki kontrolne na desce rozdzielczej
