160 Auton hoito
.Auton akun lähellä saattaa
esiintyä räjähdysherkkiä
kaasuja.

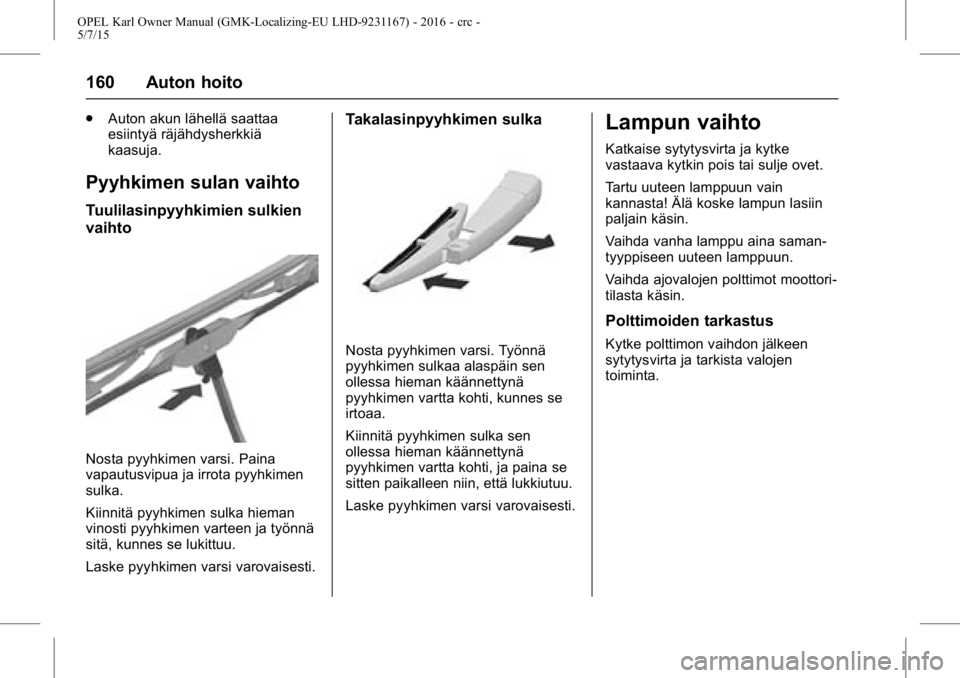

Pyyhkimen sulan vaihto
Tuulilasinpyyhkimien sulkien
vaihto
Nosta pyyhkimen varsi. Paina
vapautusvipua ja irrota pyyhkimen
sulka.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkimen varsi varovaisesti.
Takalasinpyyhkimen sulka
Nosta pyyhkimen varsi. Työnnä
pyyhkimen sulkaa alaspäin sen
ollessa hieman käännettynä
pyyhkimen vartta kohti, kunnes se
irtoaa.
Kiinnitä pyyhkimen sulka sen
ollessa hieman käännettynä
pyyhkimen vartta kohti, ja paina se
sitten paikalleen niin, että lukkiutuu.
Laske pyyhkimen varsi varovaisesti.
Lampun vaihto
Katkaise sytytysvirta ja kytke
vastaava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain
kannasta! Älä koske lampun lasiin
paljain käsin.
Vaihda vanha lamppu aina saman-
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori-
tilasta käsin.
Polttimoiden tarkastus
Kytke polttimon vaihdon jälkeen
sytytysvirta ja tarkista valojen
toiminta.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Auton hoito 161

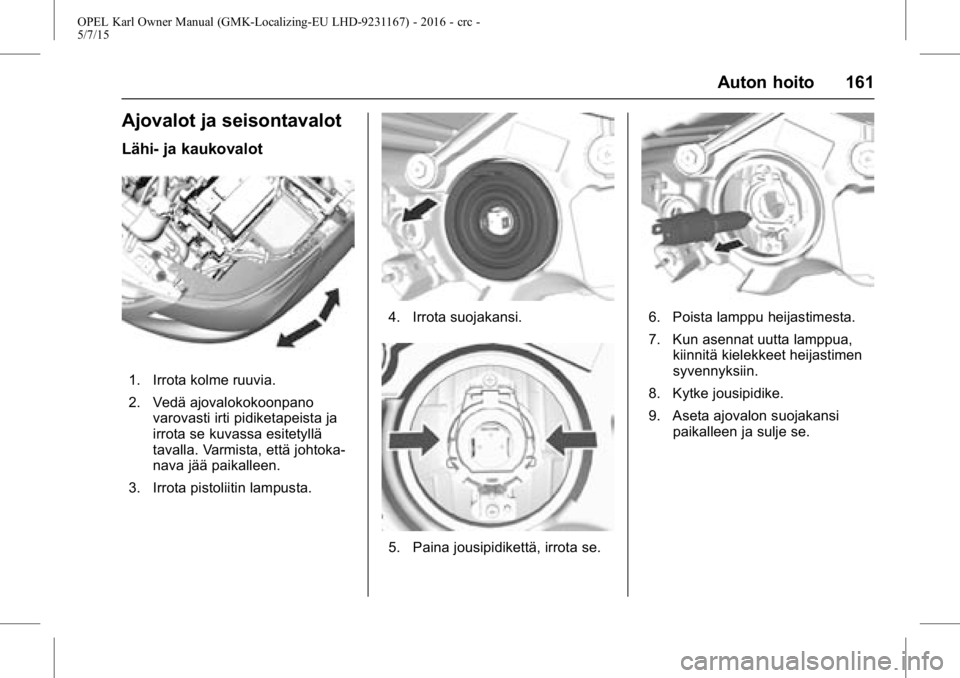

Ajovalot ja seisontavalot
Lähi- ja kaukovalot
1. Irrota kolme ruuvia.
2. Vedä ajovalokokoonpanovarovasti irti pidiketapeista ja
irrota se kuvassa esitetyllä
tavalla. Varmista, että johtoka-
nava jää paikalleen.
3. Irrota pistoliitin lampusta.
4. Irrota suojakansi.
5. Paina jousipidikettä, irrota se.
6. Poista lamppu heijastimesta.
7. Kun asennat uutta lamppua, kiinnitä kielekkeet heijastimen
syvennyksiin.
8. Kytke jousipidike.
9. Aseta ajovalon suojakansi paikalleen ja sulje se.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
162 Auton hoito

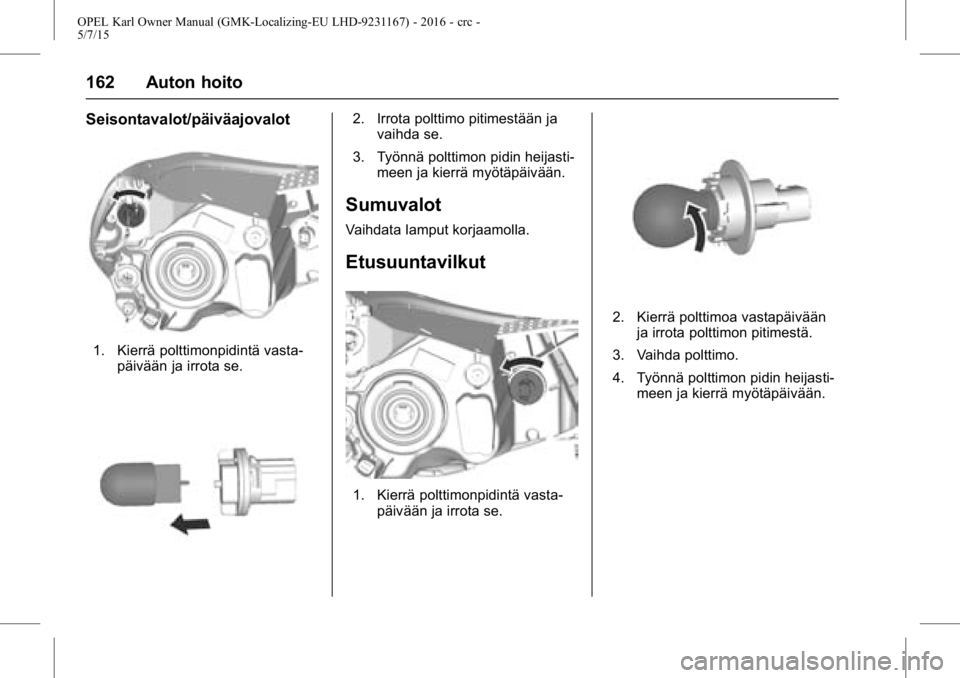

Seisontavalot/päiväajovalot
1. Kierrä polttimonpidintä vasta-päivään ja irrota se.
2. Irrota polttimo pitimestään javaihda se.
3. Työnnä polttimon pidin heijasti- meen ja kierrä myötäpäivään.
Sumuvalot
Vaihdata lamput korjaamolla.
Etusuuntavilkut
1. Kierrä polttimonpidintä vasta-päivään ja irrota se.
2. Kierrä polttimoa vastapäiväänja irrota polttimon pitimestä.
3. Vaihda polttimo.
4. Työnnä polttimon pidin heijasti- meen ja kierrä myötäpäivään.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Auton hoito 163

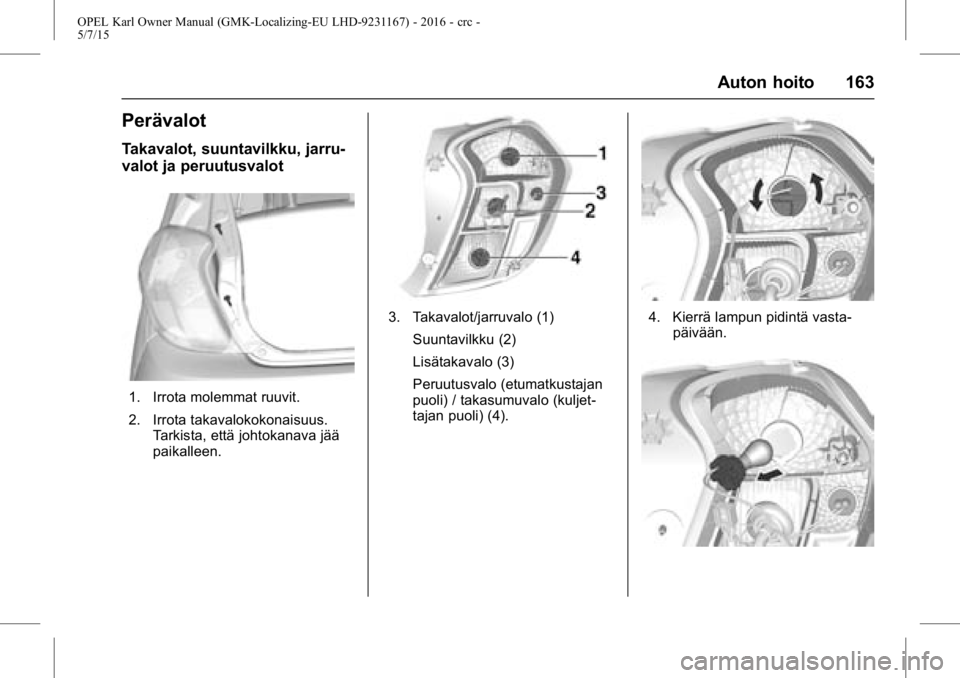

Perävalot
Takavalot, suuntavilkku, jarru-
valot ja peruutusvalot
1. Irrota molemmat ruuvit.
2. Irrota takavalokokonaisuus.Tarkista, että johtokanava jää
paikalleen.
3. Takavalot/jarruvalo (1)
Suuntavilkku (2)
Lisätakavalo (3)
Peruutusvalo (etumatkustajan
puoli) / takasumuvalo (kuljet-
tajan puoli) (4).4. Kierrä lampun pidintä vasta-päivään.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
164 Auton hoito
5. Irrota lampun pidin. Painalamppua hieman sisään
kantaan, kierrä vastapäivään,
vedä ulos ja vaihda uuteen.
6. Työnnä polttimon pidin takava- loon ja ruuvaa paikalleen.
Liitä johdinpistoke. Asenna
takavalokokonaisuus koriin ja
kiristä ruuvit. Sulje ja lukitse
suojukset.

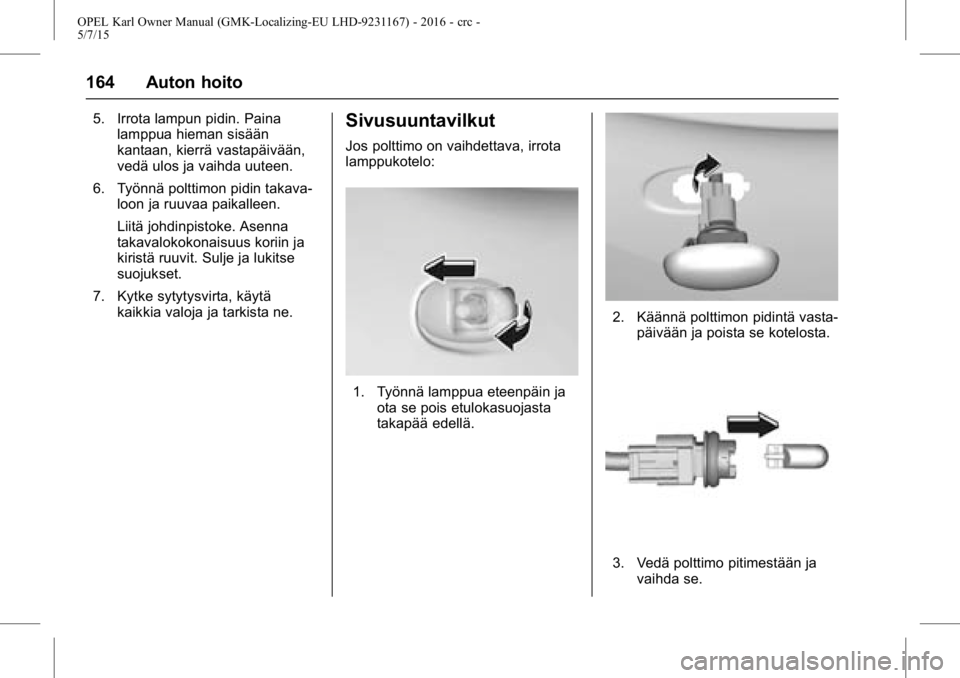

7. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne.Sivusuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Työnnä lamppua eteenpäin jaota se pois etulokasuojasta
takapää edellä.
2. Käännä polttimon pidintä vasta-päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Auton hoito 165
4. Aseta polttimon pidin paikal-leen ja käännä sitä myötä-
päivään.
5. Työnnä etupää etulokasuojaan, työnnä eteenpäin ja asenna
takapää paikalleen.

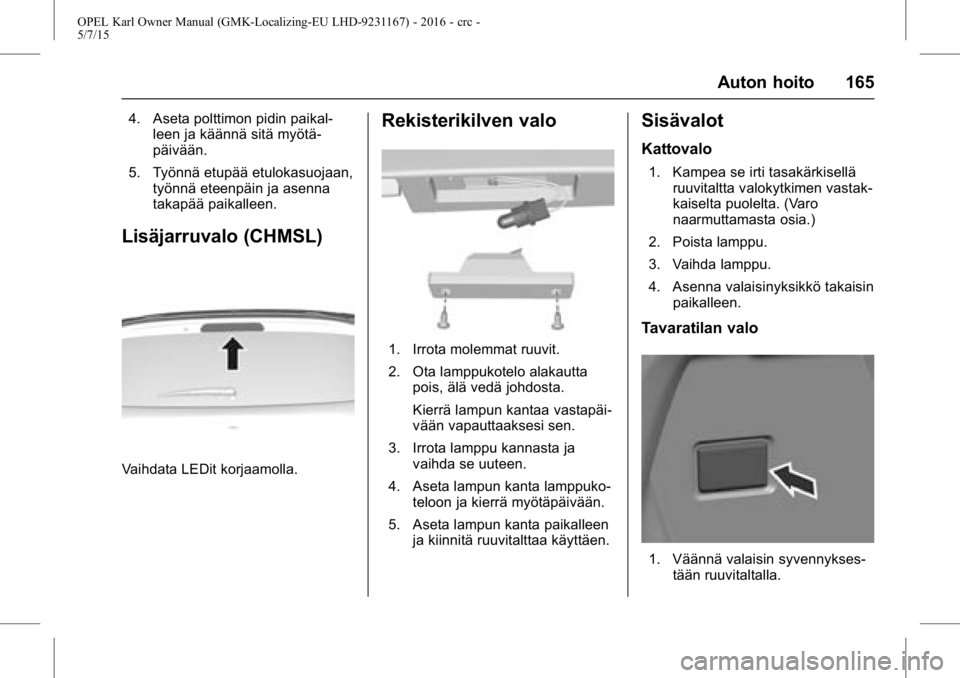

Lisäjarruvalo (CHMSL)
Vaihdata LEDit korjaamolla.
Rekisterikilven valo
1. Irrota molemmat ruuvit.
2. Ota lamppukotelo alakauttapois, älä vedä johdosta.
Kierrä lampun kantaa vastapäi-
vään vapauttaaksesi sen.
3. Irrota lamppu kannasta ja vaihda se uuteen.
4. Aseta lampun kanta lamppuko- teloon ja kierrä myötäpäivään.
5. Aseta lampun kanta paikalleen ja kiinnitä ruuvitalttaa käyttäen.
Sisävalot
Kattovalo
1. Kampea se irti tasakärkiselläruuvitaltta valokytkimen vastak-
kaiselta puolelta. (Varo
naarmuttamasta osia.)
2. Poista lamppu.
3. Vaihda lamppu.
4. Asenna valaisinyksikkö takaisin paikalleen.
Tavaratilan valo
1. Väännä valaisin syvennykses-
tään ruuvitaltalla.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
166 Auton hoito

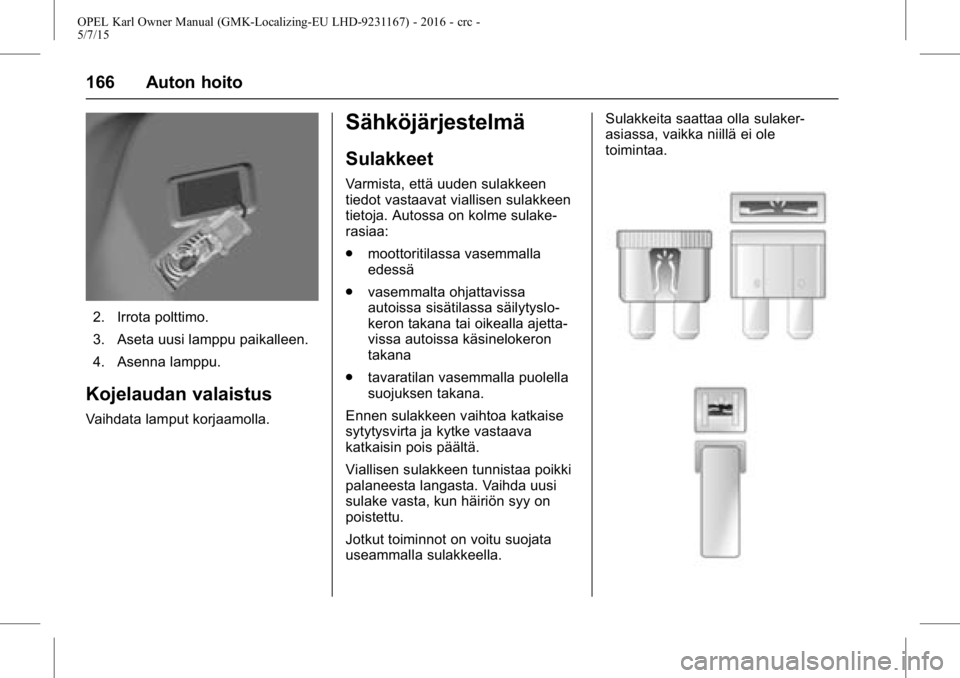

2. Irrota polttimo.
3. Aseta uusi lamppu paikalleen.
4. Asenna lamppu.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.
Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen
tiedot vastaavat viallisen sulakkeen
tietoja. Autossa on kolme sulake-
rasiaa:
.moottoritilassa vasemmalla
edessä
. vasemmalta ohjattavissa
autoissa sisätilassa säilytyslo-
keron takana tai oikealla ajetta-
vissa autoissa käsinelokeron
takana
. tavaratilan vasemmalla puolella
suojuksen takana.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava
katkaisin pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi
sulake vasta, kun häiriön syy on
poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella. Sulakkeita saattaa olla sulaker-
asiassa, vaikka niillä ei ole
toimintaa.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Auton hoito 167

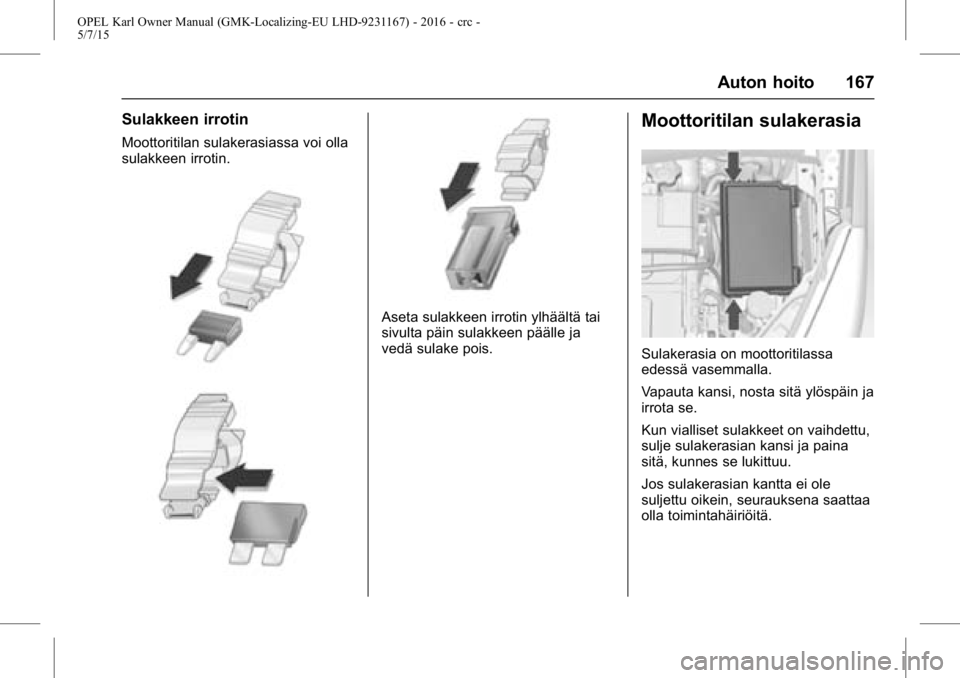

Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä tai
sivulta päin sulakkeen päälle ja
vedä sulake pois.

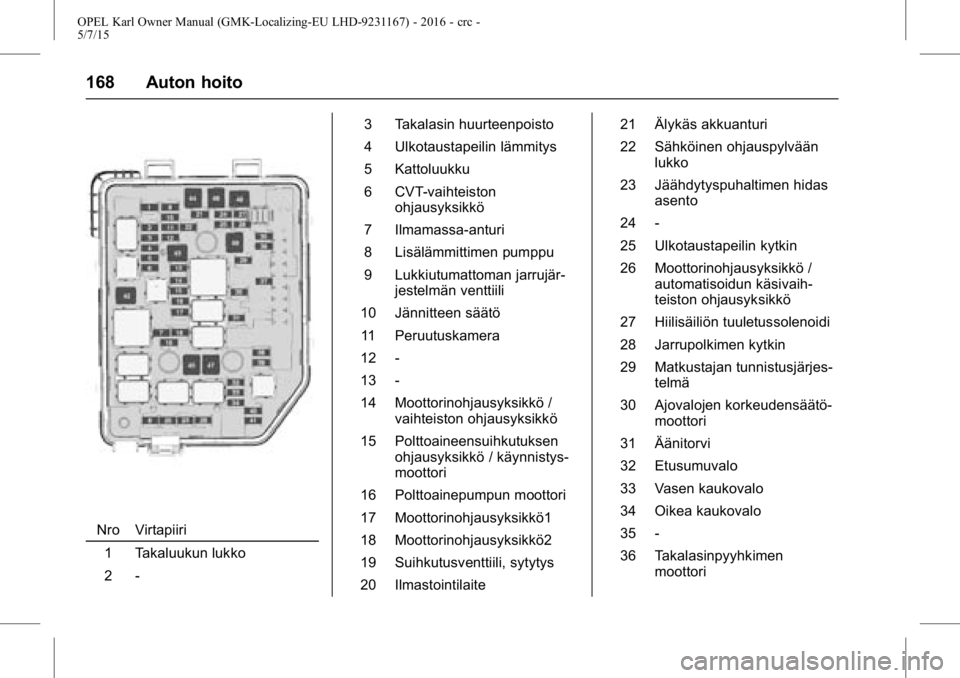

Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina
sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole
suljettu oikein, seurauksena saattaa
olla toimintahäiriöitä.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
168 Auton hoito
Nro Virtapiiri1 Takaluukun lukko
2 - 3 Takalasin huurteenpoisto
4 Ulkotaustapeilin lämmitys
5 Kattoluukku
6 CVT-vaihteiston
ohjausyksikkö
7 Ilmamassa-anturi
8 Lisälämmittimen pumppu
9 Lukkiutumattoman jarrujär- jestelmän venttiili
10 Jännitteen säätö
11 Peruutuskamera
12 -
13 -
14 Moottorinohjausyksikkö / vaihteiston ohjausyksikkö
15 Polttoaineensuihkutuksen ohjausyksikkö / käynnistys-
moottori
16 Polttoainepumpun moottori
17 Moottorinohjausyksikkö1
18 Moottorinohjausyksikkö2
19 Suihkutusventtiili, sytytys
20 Ilmastointilaite 21 Älykäs akkuanturi
22 Sähköinen ohjauspylvään
lukko
23 Jäähdytyspuhaltimen hidas asento
24 -
25 Ulkotaustapeilin kytkin
26 Moottorinohjausyksikkö / automatisoidun käsivaih-
teiston ohjausyksikkö
27 Hiilisäiliön tuuletussolenoidi
28 Jarrupolkimen kytkin
29 Matkustajan tunnistusjärjes- telmä
30 Ajovalojen korkeudensäätö- moottori
31 Äänitorvi
32 Etusumuvalo
33 Vasen kaukovalo
34 Oikea kaukovalo
35 -
36 Takalasinpyyhkimen moottori

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Auton hoito 169
37 Kaarreajovalo vasen
38 Pesimen pumpun moottori
39 Kaarreajovalo oikea
40 -
41 -
42 Käynnistin 2
43 Väylällinen paneelinsähkökeskus
44 Automatisoitu käsivaihteisto
45 Käynnistin 1
46 Lukkiutumattoman jarrujär- jestelmän pumppu
47 Jäähdytyspuhallin suuri teho
48 Tuulilasinpyyhkimien moottori
49 Väylällinen paneelin sähkökeskus lisä /

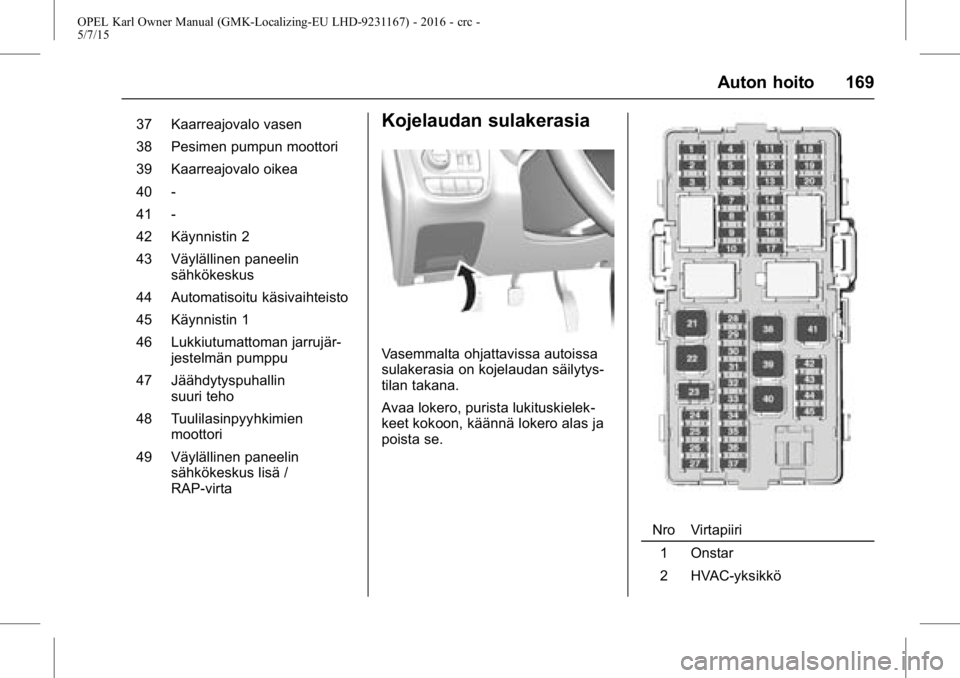

RAP-virtaKojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytys-
tilan takana.
Avaa lokero, purista lukituskielek-
keet kokoon, käännä lokero alas ja
poista se.
Nro Virtapiiri
1 Onstar
2 HVAC-yksikkö
