OPEL KARL 2016 Betriebsanleitung (in German)

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
140 Klimatisierung
Wird die Taste1während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Anmerkung
Wenn der Modusknopf in den Entei-
sungsmodus
1gesetzt wird, wird
die Klimaanlage eingeschaltet und
der Umluftmodus wird unabhängig
vom Anzeigenstatus auf „Außenluft“
umgestellt.
Stopp-Start-Automatik
0Stopp-
Start-System 0149
ii.

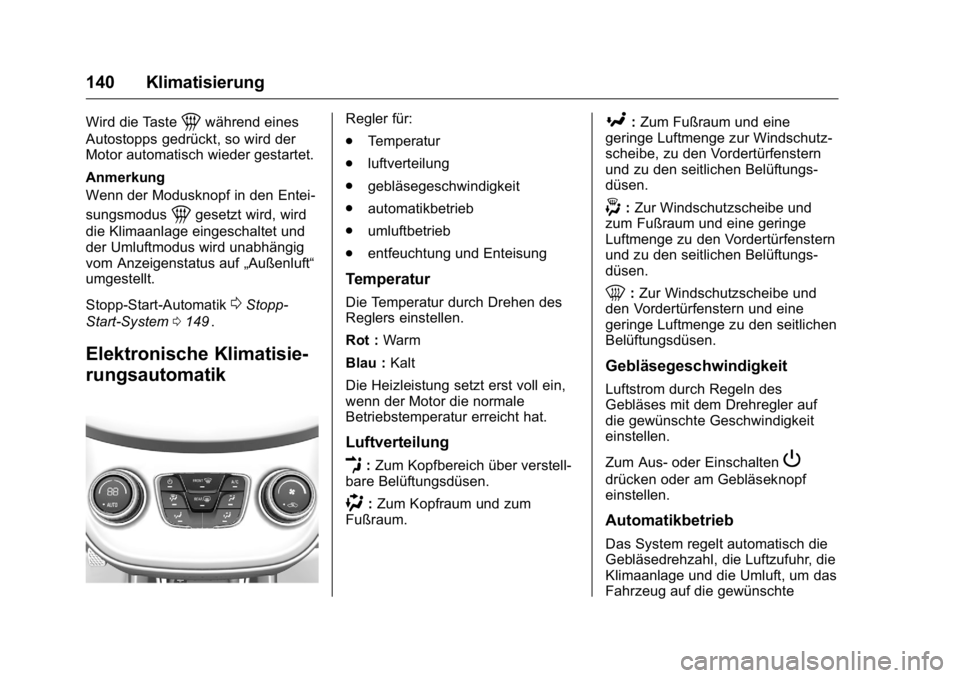

Elektronische Klimatisie-
rungsautomatik
Regler für:
.
Temperatur
. luftverteilung
. gebläsegeschwindigkeit
. automatikbetrieb
. umluftbetrieb
. entfeuchtung und Enteisung
Temperatur
Die Temperatur durch Drehen des
Reglers einstellen.
Rot : Warm
Blau : Kalt
Die Heizleistung setzt erst voll ein,
wenn der Motor die normale
Betriebstemperatur erreicht hat.
Luftverteilung
E: Zum Kopfbereich über verstell-
bare Belüftungsdüsen.
): Zum Kopfraum und zum
Fußraum.
[: Zum Fußraum und eine
geringe Luftmenge zur Windschutz-
scheibe, zu den Vordertürfenstern
und zu den seitlichen Belüftungs-
düsen.
-: Zur Windschutzscheibe und
zum Fußraum und eine geringe
Luftmenge zu den Vordertürfenstern
und zu den seitlichen Belüftungs-
düsen.
0: Zur Windschutzscheibe und
den Vordertürfenstern und eine
geringe Luftmenge zu den seitlichen
Belüftungsdüsen.
Gebläsegeschwindigkeit
Luftstrom durch Regeln des
Gebläses mit dem Drehregler auf
die gewünschte Geschwindigkeit
einstellen.
Zum Aus- oder Einschalten
P
drücken oder am Gebläseknopf
einstellen.
Automatikbetrieb
Das System regelt automatisch die
Gebläsedrehzahl, die Luftzufuhr, die
Klimaanlage und die Umluft, um das
Fahrzeug auf die gewünschte

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Klimatisierung 141
Temperatur aufzuwärmen oder
abzukühlen. Wenn die Kontroll-
leuchte AUTO leuchtet, befindet
sich das System im Vollautomatik-
betrieb. Wenn der Luftzufuhrmodus,
die Gebläsedrehzahl, die Umluft-
funktion oder eine Einstellung der
Klimaanlage geändert wird, erlischt
die Anzeige„AUTO“(Automatisch).
Um den Kraftstoffverbrauch
möglichst gering zu halten und ein
schnelleres Abkühlen des Motors zu
ermöglichen, kann die Umluftfunk-
tion bei hohen Außentemperaturen
automatisch aktiviert werden. Die
Leuchte der Umluftfunktion leuchtet
in diesem Fall nicht auf. Drücken
Sie auf
W, um die Umluftfunktion
auszuwählen. Drücken Sie die Taste
erneut, um auf Außenluftzufuhr
umzuschalten. Zum Ausschalten
des Systems
Pdrücken.
Grundeinstellung für höchsten
Komfort:
. AUTO (Automatisch) drücken.
. Im Automatikmodus alle Belüf-
tungsdüsen öffnen, um die
Luftverteilung zu optimieren. .
„A/C“ (Klimaanlage) drücken, um
eine optimale Kühlung und
Entfeuchtung einzuschalten. Die
Betätigung wird durch die LED
auf der Taste angezeigt.
. Gewünschte Temperatur
einstellen.

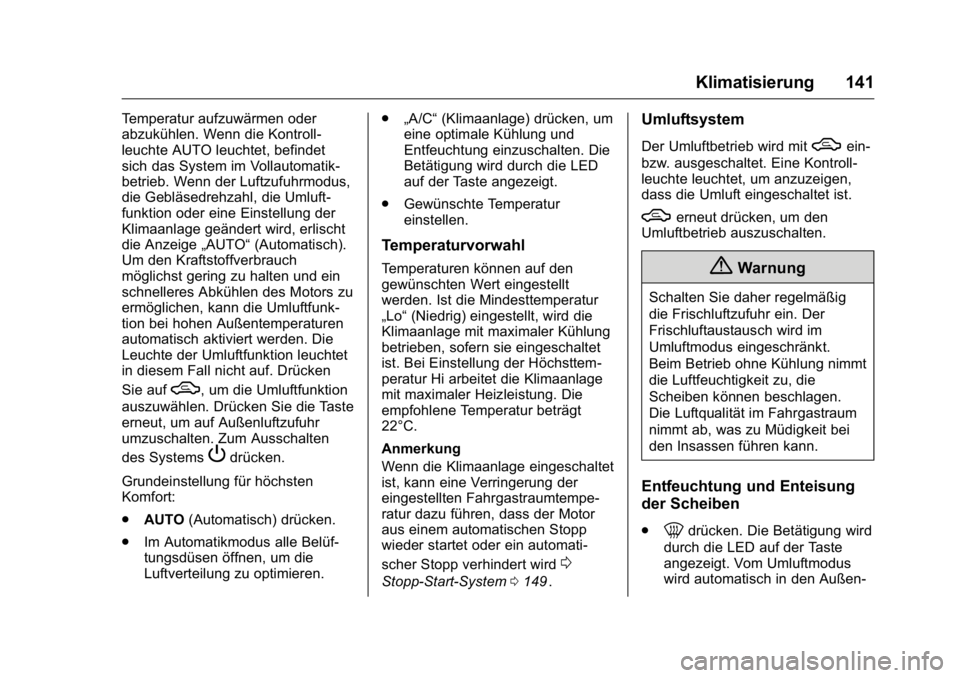

Temperaturvorwahl
Temperaturen können auf den
gewünschten Wert eingestellt
werden. Ist die Mindesttemperatur
„Lo“ (Niedrig) eingestellt, wird die
Klimaanlage mit maximaler Kühlung
betrieben, sofern sie eingeschaltet
ist. Bei Einstellung der Höchsttem-
peratur Hi arbeitet die Klimaanlage
mit maximaler Heizleistung. Die
empfohlene Temperatur beträgt
22°C.
Anmerkung
Wenn die Klimaanlage eingeschaltet
ist, kann eine Verringerung der
eingestellten Fahrgastraumtempe-
ratur dazu führen, dass der Motor
aus einem automatischen Stopp
wieder startet oder ein automati-
scher Stopp verhindert wird
0
Stopp-Start-System 0149ii.
Umluftsystem
Der Umluftbetrieb wird mitWein-
bzw. ausgeschaltet. Eine Kontroll-
leuchte leuchtet, um anzuzeigen,
dass die Umluft eingeschaltet ist.
Werneut drücken, um den
Umluftbetrieb auszuschalten.
{Warnung
Schalten Sie daher regelmäßig
die Frischluftzufuhr ein. Der
Frischluftaustausch wird im
Umluftmodus eingeschränkt.
Beim Betrieb ohne Kühlung nimmt
die Luftfeuchtigkeit zu, die
Scheiben können beschlagen.
Die Luftqualität im Fahrgastraum
nimmt ab, was zu Müdigkeit bei
den Insassen führen kann.
Entfeuchtung und Enteisung
der Scheiben
.0drücken. Die Betätigung wird
durch die LED auf der Taste
angezeigt. Vom Umluftmodus
wird automatisch in den Außen-

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
142 Klimatisierung
luftmodus gewechselt. Die
Klimaanlage arbeitet, aber die
Kontrollleuchte schaltet
nicht um.
. Temperatur und Luftverteilung
stellen sich automatisch ein; das
Gebläse läuft auf einer hohen
Stufe.
. Heckscheibenheizung
einschalten R
1.
. Zum vorigen Modus zurück-
kehren:
0drücken. Um in den
Automatikmodus zurückzu-
kehren, Taste AUTOdrücken.
Anmerkung
Wird bei laufendem Motor
0
gedrückt, so kann kein Autostopp
durchgeführt werden, bis die Taste
0erneut gedrückt wird.
Wird die Taste
0während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Stopp-Start-Automatik
0Stopp-
Start-System 0149
ii.
Manuelle Einstellungen
Die Klimatisierungseinstellungen
können wie folgt über Betätigung
der Tasten und Drehknöpfe
geändert werden.
Durch Ändern einer Einstellung wird
der Automatikbetrieb deaktiviert.
Gebläsegeschwindigkeit
Luftstrom durch Einschalten des
Gebläses auf die gewünschte
Geschwindigkeit einstellen. Die
gewählte Gebläsegeschwindigkeit
ist anhand der Anzahl der
Segmente auf dem Display erkennbar. Bei ausgeschaltetem
Gebläse wird auch die Klimaanlage
ausgeschaltet.
Um in den Automatikmodus zurück-
zukehren, Taste
AUTOdrücken.
Luftverteilung
Entsprechende Taste für die
gewünschte Einstellung drücken.
Die Betätigung wird durch die LED
auf der Taste angezeigt.
E:Zum Kopfbereich über verstell-
bare Belüftungsdüsen.
): Zum Kopfraum und zum
Fußraum.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Klimatisierung 143
[:Zum Fußraum und eine
geringe Luftmenge zur Windschutz-
scheibe, zu den Vordertürfenstern
und zu den seitlichen Belüftungs-
düsen.
-: Zur Windschutzscheibe und
zum Fußraum und eine geringe
Luftmenge zu den Vordertürfenstern
und zu den seitlichen Belüftungs-
düsen.
0: Zur Windschutzscheibe und
den Vordertürfenstern und eine
geringe Luftmenge zu den seitlichen
Belüftungsdüsen.
Rückkehr zur automatischen
Luftverteilung: Drücken Sie AUTO

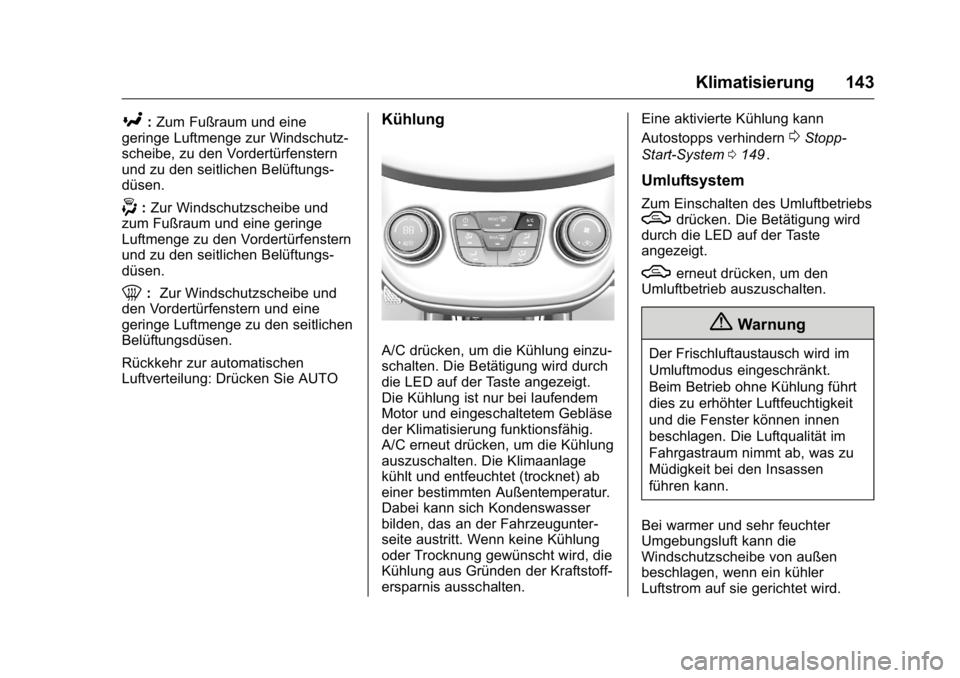

Kühlung
A/C drücken, um die Kühlung einzu-
schalten. Die Betätigung wird durch
die LED auf der Taste angezeigt.
Die Kühlung ist nur bei laufendem
Motor und eingeschaltetem Gebläse
der Klimatisierung funktionsfähig.
A/C erneut drücken, um die Kühlung
auszuschalten. Die Klimaanlage
kühlt und entfeuchtet (trocknet) ab
einer bestimmten Außentemperatur.
Dabei kann sich Kondenswasser
bilden, das an der Fahrzeugunter-
seite austritt. Wenn keine Kühlung
oder Trocknung gewünscht wird, die
Kühlung aus Gründen der Kraftstoff-
ersparnis ausschalten. Eine aktivierte Kühlung kann
Autostopps verhindern
0Stopp-
Start-System 0149
ii.
Umluftsystem
Zum Einschalten des UmluftbetriebsWdrücken. Die Betätigung wird
durch die LED auf der Taste
angezeigt.
Werneut drücken, um den
Umluftbetrieb auszuschalten.
{Warnung
Der Frischluftaustausch wird im
Umluftmodus eingeschränkt.
Beim Betrieb ohne Kühlung führt
dies zu erhöhter Luftfeuchtigkeit
und die Fenster können innen
beschlagen. Die Luftqualität im
Fahrgastraum nimmt ab, was zu
Müdigkeit bei den Insassen
führen kann.
Bei warmer und sehr feuchter
Umgebungsluft kann die
Windschutzscheibe von außen
beschlagen, wenn ein kühler
Luftstrom auf sie gerichtet wird.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
144 Klimatisierung
Wenn sich die Windschutzscheibe
außen beschlägt, den Scheibenwi-
scher einschalten.
Maximale Kühlung
Fenster kurz öffnen, damit die
erhitzte Luft schnell entwei-
chen kann.
.Kühlung A/C einschalten.
. Umluftsystem
Weinschalten.
. Luftverteilungsschalter
E
drücken.
. Temperaturregler auf die kälteste
Stufe stellen.
. Gebläsegeschwindigkeit auf die
höchste Stufe stellen.
. Alle Düsen öffnen.
Belüftungsdüsen
Verstellbare Belüftungs-
düsen
Bei eingeschalteter Kühlung muss
mindestens eine Belüftungsdüse
geöffnet sein, damit der Verdampfer
nicht mangels Luftbewegung
vereist.
Die Richtung des Luftstroms durch
Kippen und Schwenken der
Lamellen einstellen. Wenn Sie den
Luftstrom nicht spüren möchten, die
Lamellen der mittleren Belüftungs-
düsen nach innen und die Lamellen der seitlichen Belüftungsdüsen nach
außen schwenken. Die Belüftungs-
düsen lassen selbst in geschlos-
sener Position einen geringen
Luftstrom zu.
{Warnung
Keine Gegenstände an den
Lamellen der Belüftungsdüsen
anbringen. Gefahr von Beschädi-
gung und Verletzung bei einem
Unfall.
Starre Belüftungsdüsen
Weitere Belüftungsdüsen befinden
sich unterhalb von Windschutz-
scheibe und Seitenscheiben sowie
im Fußraum. Diese können nicht
eingestellt werden.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Klimatisierung 145

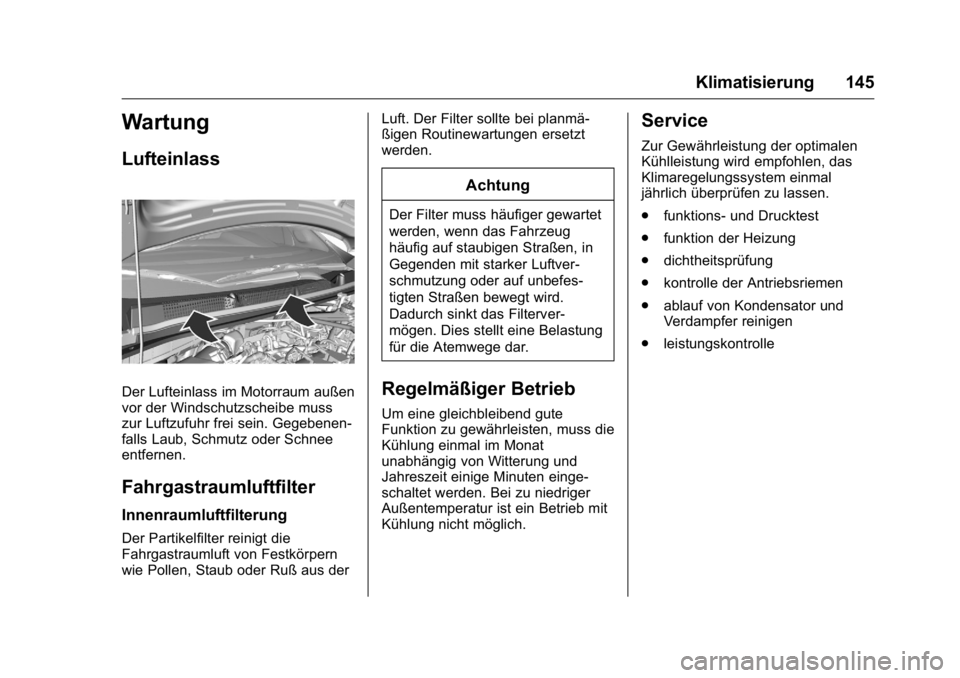

Wartung
Lufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss
zur Luftzufuhr frei sein. Gegebenen-
falls Laub, Schmutz oder Schnee
entfernen.
Fahrgastraumluftfilter
Innenraumluftfilterung
Der Partikelfilter reinigt die
Fahrgastraumluft von Festkörpern
wie Pollen, Staub oder Ruß aus derLuft. Der Filter sollte bei planmä-
ßigen Routinewartungen ersetzt
werden.
Achtung
Der Filter muss häufiger gewartet
werden, wenn das Fahrzeug
häufig auf staubigen Straßen, in
Gegenden mit starker Luftver-
schmutzung oder auf unbefes-
tigten Straßen bewegt wird.
Dadurch sinkt das Filterver-
mögen. Dies stellt eine Belastung
für die Atemwege dar.
Regelmäßiger Betrieb
Um eine gleichbleibend gute
Funktion zu gewährleisten, muss die
Kühlung einmal im Monat
unabhängig von Witterung und
Jahreszeit einige Minuten einge-
schaltet werden. Bei zu niedriger
Außentemperatur ist ein Betrieb mit
Kühlung nicht möglich.
Service
Zur Gewährleistung der optimalen
Kühlleistung wird empfohlen, das
Klimaregelungssystem einmal
jährlich überprüfen zu lassen.
.
funktions- und Drucktest
. funktion der Heizung
. dichtheitsprüfung
. kontrolle der Antriebsriemen
. ablauf von Kondensator und
Verdampfer reinigen
. leistungskontrolle

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
146 Fahren und Bedienung
Fahren und
Bedienung
Fahrhinweise
Kontrolle über dasFahrzeug . . . . . . . . . . . . . . . . . . . 146

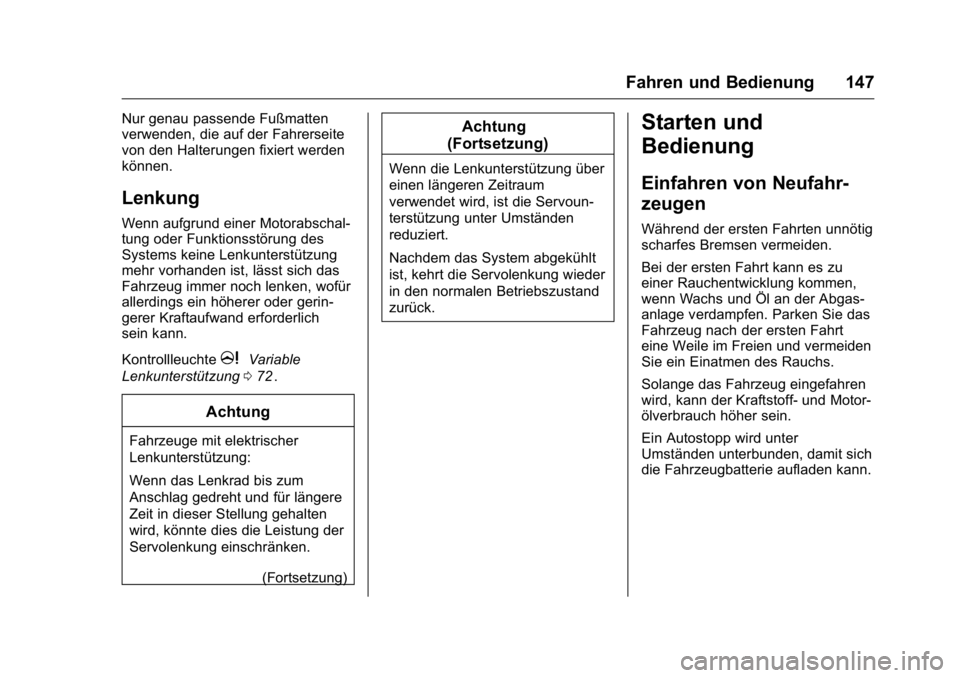

Lenkung . . . . . . . . . . . . . . . . . . . . . . 147
Starten und Bedienung
Einfahren von Neufahr- zeugen . . . . . . . . . . . . . . . . . . . . . . 147

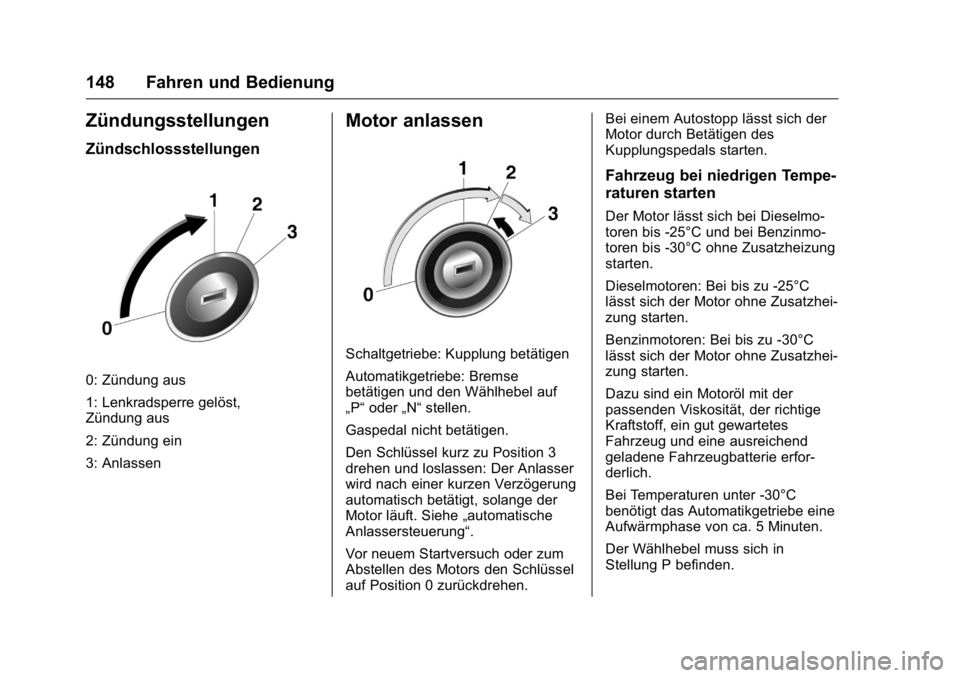

Zündungsstellungen . . . . . . . . . . 148
Motor anlassen . . . . . . . . . . . . . . . 148
RAP (Retained Accessory Power) (Zubehör-Ruhe-
strom) . . . . . . . . . . . . . . . . . . . . . . . 149
Automatischer Motorstopp . . . . 149
Parkmöglichkeiten . . . . . . . . . . . . 152
Motorabgas
Motorabgas . . . . . . . . . . . . . . . . . . . 153
Katalysator . . . . . . . . . . . . . . . . . . . 153
Schaltgetriebe
Schaltgetriebe . . . . . . . . . . . . . . . . 154
Bremsen
Bremsen . . . . . . . . . . . . . . . . . . . . . 154
ABS-Bremssystem . . . . . . . . . . . 155
Parkbremse . . . . . . . . . . . . . . . . . . 155 Bremsassistent . . . . . . . . . . . . . . . 156
Berg-Anfahr-Assistent (HSA -
Hill Start Assist) . . . . . . . . . . . . . 156
Fahrwerksysteme
Traktionskontrolle (TCS) . . . . . . 156
Elektronische Stabilitätsrege-lung (ESC) . . . . . . . . . . . . . . . . . . 157
Objekterkennungssysteme
Einparkhilfe . . . . . . . . . . . . . . . . . . . 159
Fahrerassistenzsysteme
Fahrerassistenzsysteme . . . . . . 161
Geschwindigkeitsregler . . . . . . . 161
Geschwindigkeitsbe-grenzer . . . . . . . . . . . . . . . . . . . . . . 163
Spurassistent . . . . . . . . . . . . . . . . . 164
Kraftstoff
Kraftstoffe (für Benzinmo- toren) . . . . . . . . . . . . . . . . . . . . . . . 166
Den Tank füllen . . . . . . . . . . . . . . . 166
Kraftstoffverbrauch, CO2-Emission . . . . . . . . . . . . . . 168
Fahrhinweise
Kontrolle über das
Fahrzeug
Fahrzeug niemals mit
abgestelltem Motor rollen
lassen (außer bei einem
Autostopp)
Viele Systeme funktionieren dann
nicht (z. B. Bremskraftverstärker,
Servolenkung). Sie gefährden sich
und andere.
Leerlaufanhebung
Wenn die Fahrzeugbatterie
aufgrund des Fahrzeugbatteriezus-
tands geladen werden muss, erfor-
dert dies eine erhöhte
Leistungsabgabe der Lichtma-
schine. Dies wird durch eine
Leerlaufanhebung erreicht, die
hörbare Geräusche verursa-
chen kann.
Pedale
Um den vollen Pedalweg zu
gewährleisten, dürfen im Bereich
der Pedale keine Fußmatten liegen.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Fahren und Bedienung 147
Nur genau passende Fußmatten
verwenden, die auf der Fahrerseite
von den Halterungen fixiert werden
können.
Lenkung
Wenn aufgrund einer Motorabschal-
tung oder Funktionsstörung des
Systems keine Lenkunterstützung
mehr vorhanden ist, lässt sich das
Fahrzeug immer noch lenken, wofür
allerdings ein höherer oder gerin-
gerer Kraftaufwand erforderlich
sein kann.
Kontrollleuchte
mVariable
Lenkunterstützung 072
ii.
Achtung
Fahrzeuge mit elektrischer
Lenkunterstützung:
Wenn das Lenkrad bis zum
Anschlag gedreht und für längere
Zeit in dieser Stellung gehalten
wird, könnte dies die Leistung der
Servolenkung einschränken.
(Fortsetzung)
Achtung
(Fortsetzung)
Wenn die Lenkunterstützung über
einen längeren Zeitraum
verwendet wird, ist die Servoun-
terstützung unter Umständen
reduziert.
Nachdem das System abgekühlt
ist, kehrt die Servolenkung wieder
in den normalen Betriebszustand
zurück.
Starten und
Bedienung
Einfahren von Neufahr-
zeugen
Während der ersten Fahrten unnötig
scharfes Bremsen vermeiden.
Bei der ersten Fahrt kann es zu
einer Rauchentwicklung kommen,
wenn Wachs und Öl an der Abgas-
anlage verdampfen. Parken Sie das
Fahrzeug nach der ersten Fahrt
eine Weile im Freien und vermeiden
Sie ein Einatmen des Rauchs.
Solange das Fahrzeug eingefahren
wird, kann der Kraftstoff- und Motor-
ölverbrauch höher sein.
Ein Autostopp wird unter
Umständen unterbunden, damit sich
die Fahrzeugbatterie aufladen kann.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
148 Fahren und Bedienung
Zündungsstellungen
Zündschlossstellungen
0: Zündung aus
1: Lenkradsperre gelöst,
Zündung aus
2: Zündung ein
3: Anlassen
Motor anlassen
Schaltgetriebe: Kupplung betätigen
Automatikgetriebe: Bremse
betätigen und den Wählhebel auf
„P“oder „N“stellen.
Gaspedal nicht betätigen.
Den Schlüssel kurz zu Position 3
drehen und loslassen: Der Anlasser
wird nach einer kurzen Verzögerung
automatisch betätigt, solange der
Motor läuft. Siehe „automatische
Anlassersteuerung“.
Vor neuem Startversuch oder zum
Abstellen des Motors den Schlüssel
auf Position 0 zurückdrehen. Bei einem Autostopp lässt sich der
Motor durch Betätigen des
Kupplungspedals starten.
Fahrzeug bei niedrigen Tempe-
raturen starten
Der Motor lässt sich bei Dieselmo-
toren bis -25°C und bei Benzinmo-
toren bis -30°C ohne Zusatzheizung
starten.
Dieselmotoren: Bei bis zu -25°C
lässt sich der Motor ohne Zusatzhei-
zung starten.
Benzinmotoren: Bei bis zu -30°C
lässt sich der Motor ohne Zusatzhei-
zung starten.
Dazu sind ein Motoröl mit der
passenden Viskosität, der richtige
Kraftstoff, ein gut gewartetes
Fahrzeug und eine ausreichend
geladene Fahrzeugbatterie erfor-
derlich.
Bei Temperaturen unter -30°C
benötigt das Automatikgetriebe eine
Aufwärmphase von ca. 5 Minuten.
Der Wählhebel muss sich in
Stellung P befinden.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Fahren und Bedienung 149
Automatische Anlasser-
steuerung
Diese Funktion steuert das
Anlassen des Motors. Der Fahrer
muss den Schlüssel nicht in
Position 3 halten.
Nach Betätigung führt das System
ein automatisches Anlassverfahren
durch, bis der Motor läuft. Da
bestimmte Bedingungen überprüft
werden müssen, wird der Motor mit
einer kurzen Verzögerung gestartet.
Wenn der Motor nicht anspringt,
sind folgende Ursachen denkbar:
.kupplungspedal nicht durchge-
treten (Schaltgetriebe)
. zeitüberschreitung
Schubabschaltung
Bei Schubbetrieb, d. h. wenn das
Fahrzeug mit eingelegtem Gang
aber ohne Betätigung des Gaspe-
dals gefahren wird, schaltet sich die
Kraftstoffversorgung automa-
tisch ab.
RAP (Retained Accessory
Power) (Zubehör-Ruhe-
strom)
Verzögerte Stromabschaltung
Folgende Elektroniksysteme können
bis zum Öffnen der Fahrertür bzw.
bis spätestens 10 Minuten nach
dem Ausschalten der Zündung aktiv
bleiben:
.
elektrische Fensterheber
. zubehörsteckdosen
Unabhängig vom Öffnen einer Tür
wird das Infotainment System noch
30 Minuten lang mit Strom versorgt
oder bis der Schlüssel von der
Zündung abgezogen wird.
Automatischer Motor-
stopp
Das Stopp-Start-System trägt zur
Reduzierung des Kraftstoffver-
brauchs bei. Unter passenden
Bedingungen schaltet sie den Motor
ab, sobald das Fahrzeug langsam
fährt oder stillsteht, z. B. an einer
Ampel oder in einem Stau. Sie startet den Motor automatisch,
sobald das Kupplungspedal betätigt
wird. Ein Sensor an der Fahrzeug-
batterie sorgt dafür, dass nur dann
ein Autostopp erfolgt, wenn die
Fahrzeugbatterie für einen Neustart
ausreichend geladen ist.
Aktivierung
Die Stopp-Start-Automatik ist
verfügbar, sobald der Motor einge-
schaltet ist, das Fahrzeug losfährt
und die im weiteren Verlauf dieses
Abschnitts beschriebenen Bedin-
gungen erfüllt sind.
Deaktivierung
