210 Fahrzeugpflege
Achtung
Klettverschlüsse an der Kleidung
schließen, da diese die Sitzbe-
züge beschädigen können.
Das Gleiche gilt für Kleidung mit
scharfkantigen Gegenständen wie
Reißverschlüssen, Gürteln oder
Nieten an Jeans.

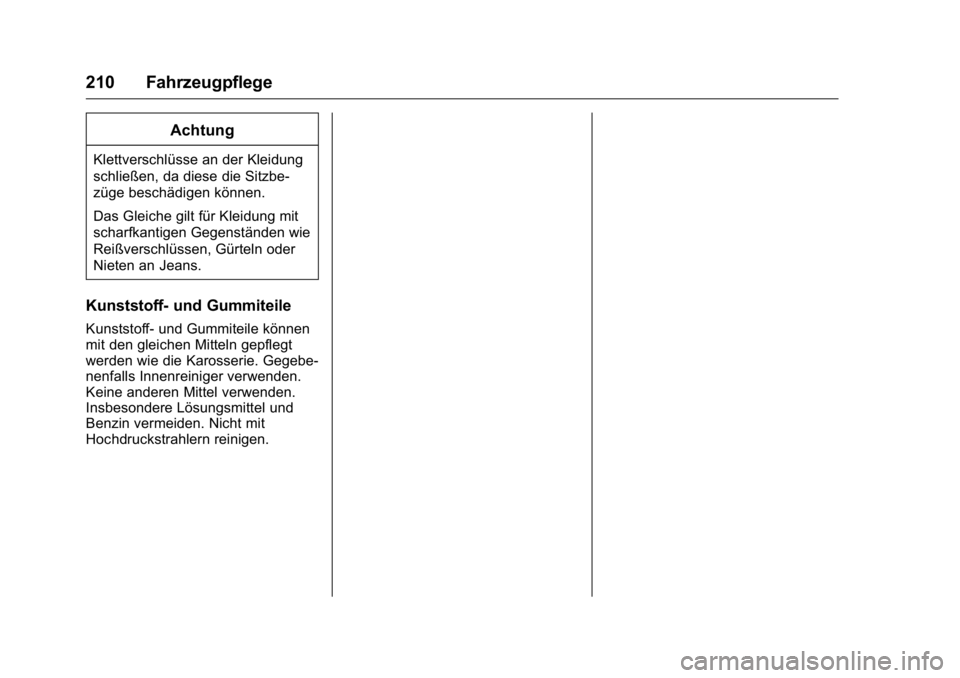

Kunststoff- und Gummiteile
Kunststoff- und Gummiteile können
mit den gleichen Mitteln gepflegt
werden wie die Karosserie. Gegebe-
nenfalls Innenreiniger verwenden.
Keine anderen Mittel verwenden.
Insbesondere Lösungsmittel und
Benzin vermeiden. Nicht mit
Hochdruckstrahlern reinigen.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Service und Wartung 211
Service und
Wartung
Allgemeine Informationen
Serviceinformationen . . . . . . . . . 211
Empfohlene Flüssigkeiten,
Schmierstoffe und Teile
Empfohlene Flüssigkeiten undSchmierstoffe . . . . . . . . . . . . . . . 212
Allgemeine Informa-
tionen
Serviceinformationen
Für die Betriebs- und Verkehrssi-
cherheit sowie die Werterhaltung
Ihres Fahrzeugs ist es wichtig, dass
alle Wartungsarbeiten in den vorge-
schriebenen Intervallen durchgeführt
werden.
Der detaillierte, aktualisierte
Serviceplan für Ihr Fahrzeug ist in
der Werkstatt erhältlich.
Serviceanzeige 069
ii.
Europäische Serviceintervalle
Ihr Fahrzeug muss alle 30.000 km
oder spätestens nach 1 Jahr
gewartet werden, sofern die
Serviceanzeige nichts anderes
anzeigt.
Ein kürzeres Service-Interval kann
für ein stark beanspruchendes
Fahrverhalten gelten, z. B. für Taxis
und Polizeifahrzeuge.
Die europäischen Serviceintervalle
gelten für folgende Länder: Andorra, Belgien, Bosnien- Herze-
gowina, Bulgarien, Dänemark,
Deutschland, Estland, Finnland,
Frankreich, Griechenland, Grönland,
Großbritannien und Nordirland,
Irland, Island, Italien, Kroatien,
Lettland, Liechtenstein, Litauen,
Luxemburg, Malta, Mazedonien,
Monaco, Montenegro, Niederlande,
Norwegen, Österreich, Polen,
Portugal, Rumänien, San Marino,
Schweden, Schweiz, Serbien,
Slowakei, Slowenien, Spanien,
Tschechische Republik, Ungarn,
Zypern.
Serviceanzeige
069
ii.
Internationale Serviceintervalle
Ihr Fahrzeug muss alle 15.000 km
oder spätestens nach 1 Jahr
gewartet werden, sofern die
Serviceanzeige nichts anderes
anzeigt.
Die internationalen Serviceintervalle
gelten für Länder, die nicht unter
den europäischen Serviceintervallen
aufgeführt sind.
Serviceanzeige 069
ii.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
212 Service und Wartung
Bestätigungen
Die durchgeführten Wartungen
werden im Service- und Garantie-
heft nachgewiesen. Das Feld mit
dem eingetragenen Datum und
Kilometerstand wird von einem
Mitarbeiter der ausführenden
Werkstatt gestempelt und unter-
schrieben.
Achten Sie darauf, dass das
Service- und Garantieheft korrekt
ausgefüllt ist, da ein lückenloser
Service-Nachweis benötigt wird,
wenn Garantieansprüche oder
Kulanzleistungen geltend zu
machen sind. Zudem ist ein solcher
Nachweis beim Verkauf des
Fahrzeugs von Vorteil.
Serviceintervall bei verblei-
bender Lebensdauer des
Motoröls
Das Serviceintervall wird je nach
Nutzung von mehreren Parametern
bestimmt.
Die Serviceanzeige gibt an, wann
ein Ölwechsel fällig ist.
Serviceanzeige069
ii.
Empfohlene Flüssig-
keiten, Schmierstoffe
und Teile
Empfohlene Flüssigkeiten
und Schmierstoffe
Nur Produkte verwenden, die den
empfohlenen Spezifikationen
entsprechen. Schäden, die durch
die Verwendung von Produkten
verursacht werden, die diesen
Spezifikationen nicht entsprechen,
sind nicht durch die Garantie
gedeckt.
{Warnung
Betriebsstoffe sind Gefahrstoffe
und können giftig sein. Vorsicht
beim Umgang mit diesen Stoffen.
Informationen auf den Behältern
beachten.
Motoröl
Motoröl ist durch seine Qualität und
Viskosität definiert. Bei der Auswahl
des zu verwendenden Öls kommt es mehr auf die Qualität denn Visko-
sität an. Die Ölqualität gewährleistet
zum Beispiel die Sauberkeit des
Motors, den Schutz vor Verschleiß
und die Kontrolle der Ölalterung,
während die Viskositätsklasse auf
die Dicke des Öl über einen
bestimmten Temperaturbereich
hinweist.
Dexos ist ein neues Qualitätsmo-
toröl, das Benzin- und Dieselmo-
toren besonders gut schützt. Falls
es nicht verfügbar ist, müssen
Motoröle der anderen aufgeführten
Qualitäten verwendet werden. Die
Empfehlungen für Benzinmotoren
gelten auch für mit Erdgas (CNG),
Flüssiggas (LPG) und Ethanol-Kraft-
stoff (E85) angetriebene Motoren.
Wählen Sie das geeignete Motoröl
auf Basis seiner Qualität und der
Mindestumgebungstemperatur
0
Empfohlene Flüssigkeiten und
Schmierstoffe
0212ii.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Service und Wartung 213
Motoröl auffüllen
Motoröle unterschiedlicher
Hersteller und Marken können
gemischt werden, sofern die erfor-
derlichen Motorölkriterien Qualität
und Viskosität eingehalten werden.
Die ausschließliche Verwendung
von Motoröl der Qualität ACEA A1/
B1 bzw. A5/B5 ist verboten, da es
unter bestimmten Betriebsbedin-
gungen zu langfristigen Motor-
schäden führen kann.
Wählen Sie das geeignete Motoröl
auf Basis seiner Qualität und der
Mindestumgebungstemperatur
0
Empfohlene Flüssigkeiten und
Schmierstoffe0212ii.
Zusätzliche Motoröladditive
Die Verwendung zusätzlicher Motor-
öladditive kann Schäden verursa-
chen und zum Verlust der Garantie
führen.
Motoröl-Viskositätsklassen
Die SAE Viskositätsklassen geben
Aufschluss über die Zähflüssigkeit
des Öls. Mehrbereichsöl ist durch zwei
Ziffern gekennzeichnet, z. B. SAE
5W-30. Die erste Ziffer, auf die ein
W folgt, gibt die Viskosität bei
niedrigen Temperaturen an und die
zweite Ziffer die Viskosität bei
hohen Temperaturen.
Wählen Sie die geeignete Viskosi-
tätsklasse in Abhängigkeit von der
Mindestumgebungstemperatur
0
Empfohlene Flüssigkeiten und
Schmierstoffe
0212ii.
Alle empfohlenen Viskositätsklassen
sind für höhere Außentemperaturen
geeignet.
Kühlmittel und Frostschutz
Nur für das Fahrzeug zugelassenes
silikatfreies (OAT) Long-Life-Kühl-
mittel (LLC) und Frostschutzmittel
verwenden. Hilfe einer Werkstatt in
Anspruch nehmen.
Das System wird werkseitig mit für
ausgezeichneten Korrosionsschutz
und Frostschutz bis ca. -36 °C
bestimmtem Kühlmittel befüllt. In
nördlichen Ländern, in denen es
sehr kalt wird, bietet das werkseitig
eingefüllte Kühlmittel Frostschutz bis ca. -50 °C. Diese Konzentration
sollte das ganze Jahr über beibe-
halten werden. Bei Verwendung von
zusätzlichen Kühlmitteladditiven, die
zusätzlichen Korrosionsschutz
bieten oder kleinere Leckstellen
abdichten sollen, können Funktions-
störungen verursacht werden. Für
die Folgen, die sich aus der Verwen-
dung von zusätzlichen Kühlmittelad-
ditiven ergeben, wird keine Haftung
übernommen!
Brems- und Kupplungsflüs-
sigkeit
Mit der Zeit nimmt die Bremsflüssig-
keit Feuchtigkeit auf, wodurch die
Bremsleistung verringert wird. Die
Bremsflüssigkeit muss daher in den
angegebenen Intervallen gewech-
selt werden.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
214 Service und Wartung
Europäischer Serviceplan
Erforderliche MotorölqualitätAlle europäischen Länder mit europäischem Wartungsintervall
Motorölqualität Benzinmotoren (einschließlich CNG, LPG, E85)
dexos 1
dexos 2
V
Wenn kein Öl in Dexos-Qualität
verfügbar ist, können Sie zum
Auffüllen einmal zwischen zwei
Ölwechseln maximal 1 Liter Motoröl
der Qualität ACEA C3 verwenden.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Service und Wartung 215

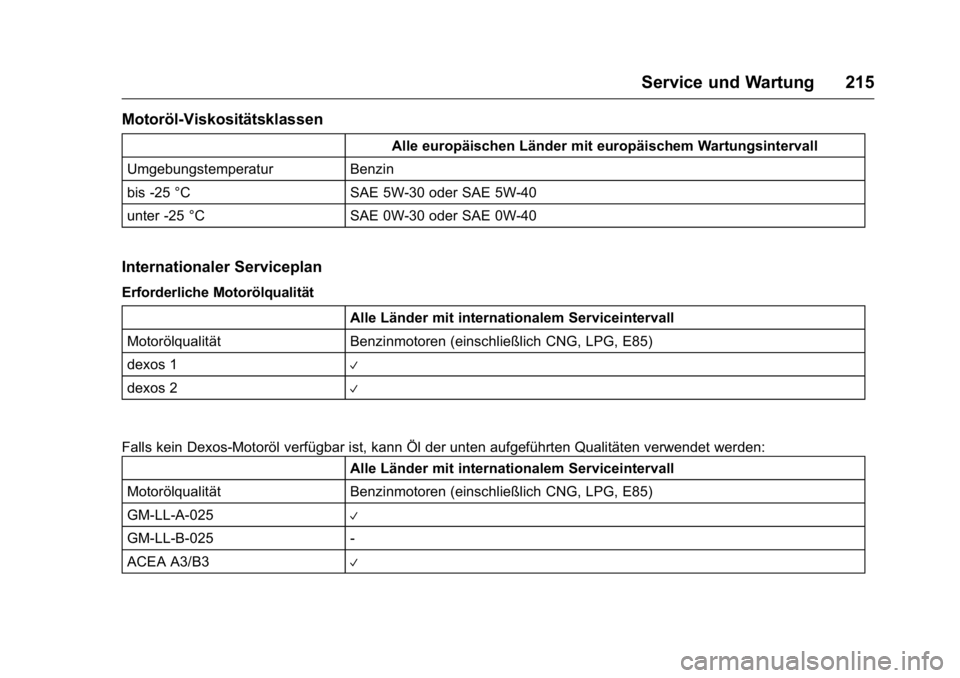

Motoröl-Viskositätsklassen
Alle europäischen Länder mit europäischem Wartungsintervall
Umgebungstemperatur Benzin
bis -25 °C SAE 5W-30 oder SAE 5W-40
unter -25 °C SAE 0W-30 oder SAE 0W-40
Internationaler Serviceplan
Erforderliche Motorölqualität
Alle Länder mit internationalem Serviceintervall
Motorölqualität Benzinmotoren (einschließlich CNG, LPG, E85)
dexos 1
V
dexos 2V
Falls kein Dexos-Motoröl verfügbar ist, kann Öl der unten aufgeführten Qualitäten verwendet werden: Alle Länder mit internationalem Serviceintervall
Motorölqualität Benzinmotoren (einschließlich CNG, LPG, E85)
GM-LL-A-025
V
GM-LL-B-025 -
ACEA A3/B3
V

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15

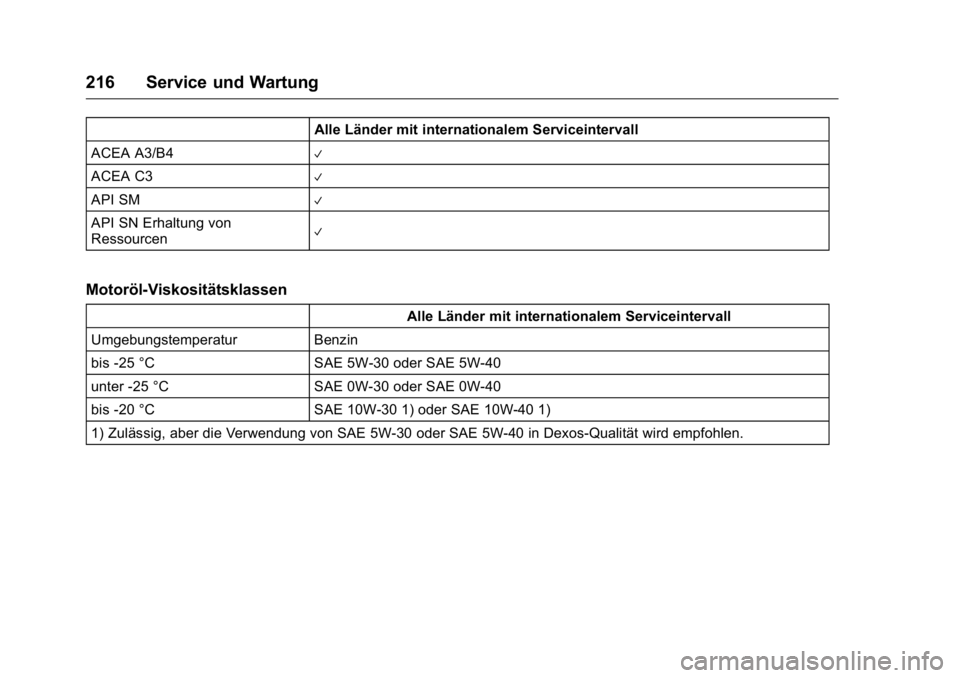

216 Service und Wartung
Alle Länder mit internationalem Serviceintervall
ACEA A3/B4
V
ACEA C3V
API SMV
API SN Erhaltung von
RessourcenV
Motoröl-Viskositätsklassen
Alle Länder mit internationalem Serviceintervall
Umgebungstemperatur Benzin
bis -25 °C SAE 5W-30 oder SAE 5W-40
unter -25 °C SAE 0W-30 oder SAE 0W-40
bis -20 °C SAE 10W-30 1) oder SAE 10W-40 1)
1) Zulässig, aber die Verwendung von SAE 5W-30 oder SAE 5W-40 in Dexos-Qualität wird empfohlen.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Technische Daten 217
Technische Daten
Fahrzeugidentifizierung
Fahrzeug-Identifizierungs-nummer (VIN) . . . . . . . . . . . . . . . 217
Motorkennung . . . . . . . . . . . . . . . . 217
Typenschild . . . . . . . . . . . . . . . . . . 218

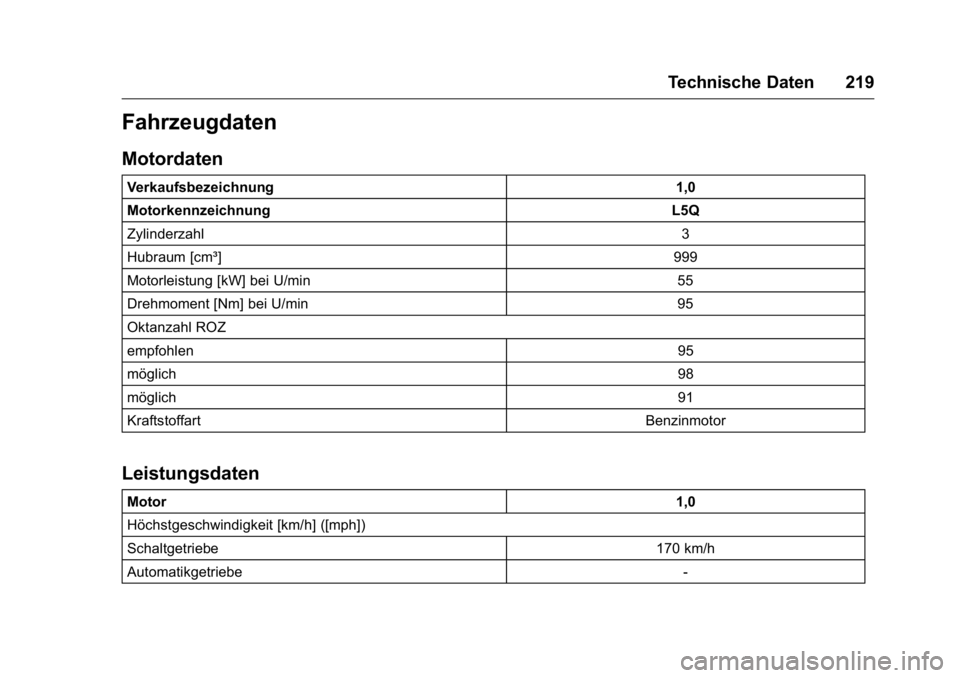

Fahrzeugdaten
Motordaten . . . . . . . . . . . . . . . . . . . 219
Leistungsdaten . . . . . . . . . . . . . . . 219
Fahrzeuggewicht . . . . . . . . . . . . . 220
Abmessungen . . . . . . . . . . . . . . . . 220
Füllmengen und Spezifika- tionen . . . . . . . . . . . . . . . . . . . . . . . 221
Reifendruck . . . . . . . . . . . . . . . . . . 221
Fahrzeugidentifi-
zierung
Fahrzeug-Identifizierungs-
nummer (VIN)
Die Fahrzeug-Identifizierungs-
nummer befindet sich im Motor-
raum. Die
Fahrzeug-Identifizierungsnummer
kann auf die Instrumententafel
gestanzt sein und ist dann durch die
Windschutzscheibe zu sehen.
Motorkennung
Die Tabelle mit den technischen
Daten gibt die Motoridentifikations-
nummer an. Motordaten
0Motor-
daten 0219
ii.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
218 Technische Daten
Zum Ermitteln des Motors die
EWG-Konformitätserklärung, die mit
Ihrem Fahrzeug ausgeliefert wurde,
oder andere, nationale Zulassungs-
papiere zu Rate ziehen.

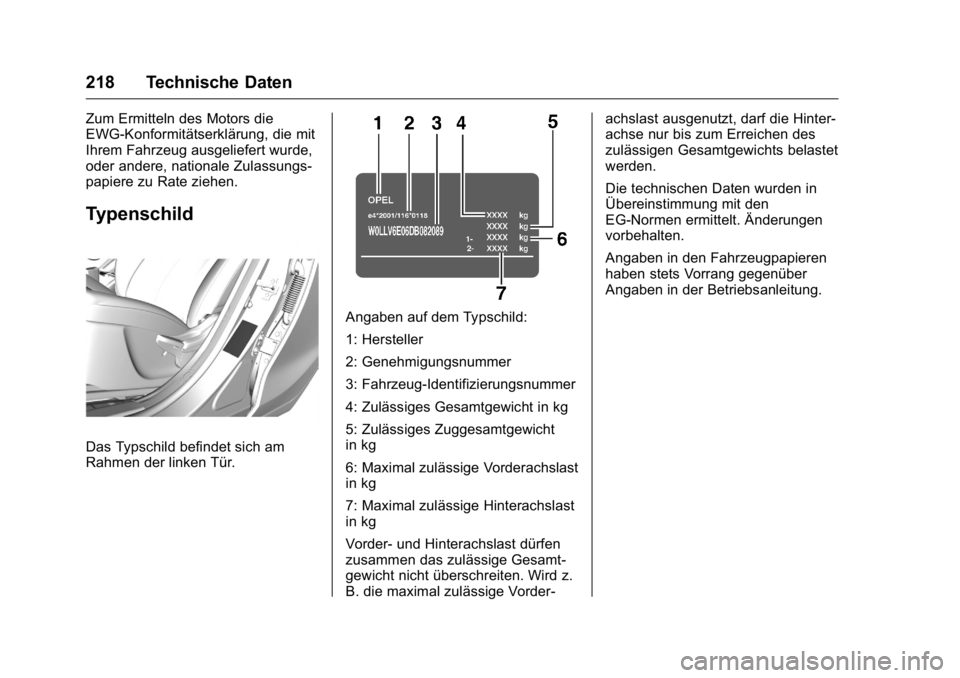

Typenschild
Das Typschild befindet sich am
Rahmen der linken Tür.
Angaben auf dem Typschild:
1: Hersteller
2: Genehmigungsnummer
3: Fahrzeug-Identifizierungsnummer
4: Zulässiges Gesamtgewicht in kg
5: Zulässiges Zuggesamtgewicht
in kg
6: Maximal zulässige Vorderachslast
in kg
7: Maximal zulässige Hinterachslast
in kg
Vorder- und Hinterachslast dürfen
zusammen das zulässige Gesamt-
gewicht nicht überschreiten. Wird z.
B. die maximal zulässige Vorder-achslast ausgenutzt, darf die Hinter-
achse nur bis zum Erreichen des
zulässigen Gesamtgewichts belastet
werden.
Die technischen Daten wurden in
Übereinstimmung mit den
EG-Normen ermittelt. Änderungen
vorbehalten.
Angaben in den Fahrzeugpapieren
haben stets Vorrang gegenüber
Angaben in der Betriebsanleitung.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
9/10/15
Technische Daten 219
Fahrzeugdaten
Motordaten
Verkaufsbezeichnung1,0
Motorkennzeichnung L5Q
Zylinderzahl 3
Hubraum [cm³] 999
Motorleistung [kW] bei U/min 55
Drehmoment [Nm] bei U/min 95
Oktanzahl ROZ
empfohlen 95
möglich 98
möglich 91
Kraftstoffart Benzinmotor
Leistungsdaten
Motor 1,0
Höchstgeschwindigkeit [km/h] ([mph])
Schaltgetriebe 170 km/h
Automatikgetriebe -
