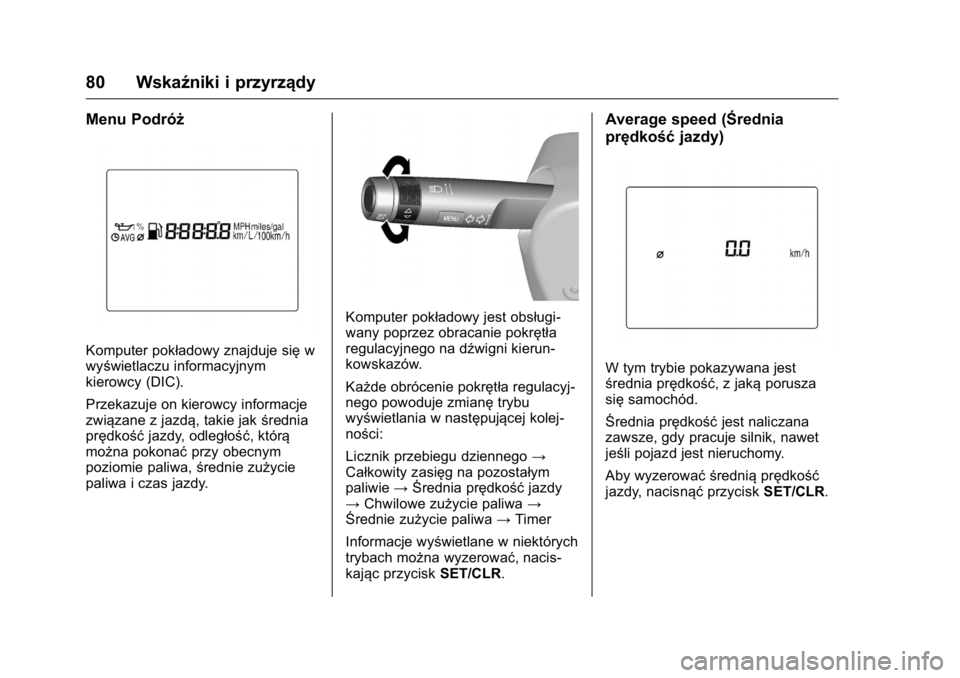

80 Wskaźniki i przyrządy
Menu Podróż
Komputer pokładowy znajduje sięw
wyświetlaczu informacyjnym
kierowcy (DIC).
Przekazuje on kierowcy informacje
związane z jazdą, takie jak średnia
prędkość jazdy, odległość, którą
można pokonać przy obecnym
poziomie paliwa, średnie zużycie
paliwa i czas jazdy.
Komputer pokładowy jest obsługi-
wany poprzez obracanie pokrętła
regulacyjnego na dźwigni kierun-
kowskazów.
Każde obrócenie pokrętła regulacyj-
nego powoduje zmianę trybu
wyświetlania w następującej kolej-
ności:
Licznik przebiegu dziennego →
Całkowity zasięg na pozostałym
paliwie →Średnia prędkość jazdy
→ Chwilowe zużycie paliwa →
Średnie zużycie paliwa →Timer
Informacje wyświetlane w niektórych
trybach można wyzerować, nacis-
kając przycisk SET/CLR.
Average speed (Średnia
prędkośćjazdy)
W tym trybie pokazywana jest
średnia prędkość, z jaką porusza
się samochód.
Średnia prędkość jest naliczana
zawsze, gdy pracuje silnik, nawet
jeśli pojazd jest nieruchomy.
Aby wyzerować średnią prędkość
jazdy, nacisnąć przyciskSET/CLR.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Wskaźniki i przyrządy 81
Odległość, którąmożna
pokonać przy obecnym
poziomie paliwa
W tym trybie pokazywana jest
szacunkowa odległość, jaką można
przejechać do momentu całkowitego
opróżnienia zbiornika paliwa.
W przypadku zatankowania paliwa,
gdy pojazd stoi na pochyłości lub
gdy odłączony jest akumulator,
komputer pokładowy nie jest w
stanie odczytać rzeczywistej
wartości. Uwagi
Komputer pokładowy to urządzenie
pomocnicze, które może podawać
wskazania odbiegające od rzeczy-
wistych, w zależności od warunków.
Wartość
odległości, którą można
pokonać przy obecnym poziomie
paliwa, zmienia się w zależności od
stylu jazdy, trasy i prędkości
pojazdu, ponieważ jest ona
obliczana na podstawie zmieniają-
cego się zużycia paliwa.
Średnie zużycie paliwa
W tym trybie pokazywane jest
średnie zużycie paliwa.
Średnie zużycie paliwa jest
naliczane zawsze, gdy pracuje
silnik, nawet jeśli pojazd jest nieru-
chomy.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15

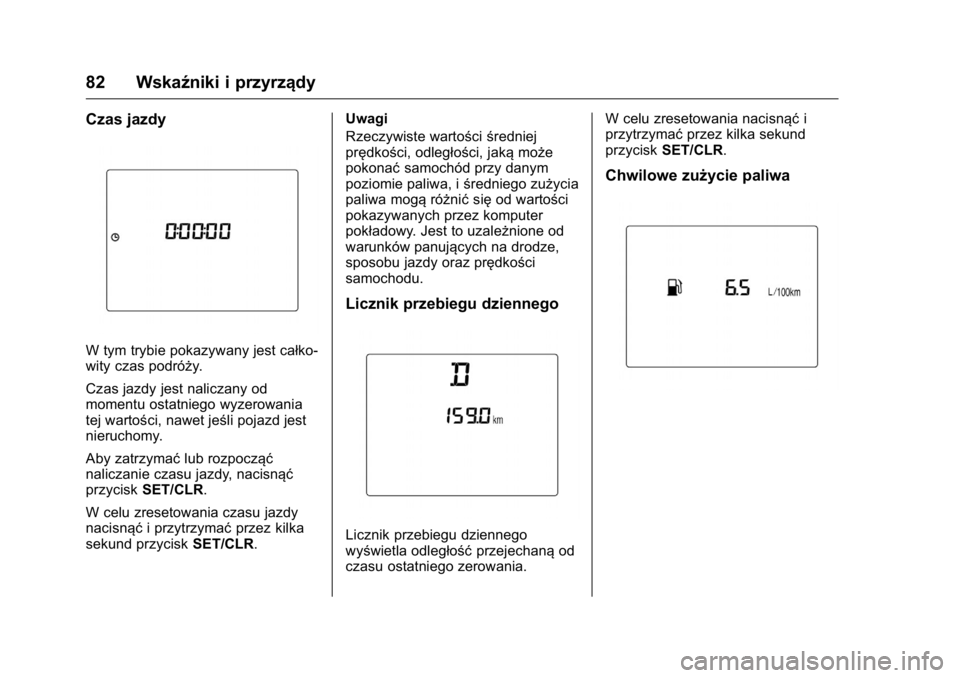

82 Wskaźniki i przyrządy
Czas jazdy
W tym trybie pokazywany jest całko-
wity czas podróży.
Czas jazdy jest naliczany od
momentu ostatniego wyzerowania
tej wartości, nawet jeśli pojazd jest
nieruchomy.
Aby zatrzymaćlub rozpocząć
naliczanie czasu jazdy, nacisnąć
przycisk SET/CLR.
W celu zresetowania czasu jazdy
nacisnąć i przytrzymać przez kilka
sekund przycisk SET/CLR. Uwagi
Rzeczywiste wartości
średniej
prędkości, odległości, jaką może
pokonać samochód przy danym
poziomie paliwa, i średniego zużycia
paliwa mogą różnićsięod wartości
pokazywanych przez komputer
pokładowy. Jest to uzależnione od
warunków panujących na drodze,
sposobu jazdy oraz prędkości
samochodu.
Licznik przebiegu dziennego
Licznik przebiegu dziennego
wyświetla odległość przejechanąod
czasu ostatniego zerowania. W celu zresetowania nacisnąć
i
przytrzymać przez kilka sekund
przycisk SET/CLR.
Chwilowe zużycie paliwa

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Wskaźniki i przyrządy 83

Wyświetlanie chwilowego zużycia
paliwa.
Menu Pojazd
Można wybrać następujące opcje
(kolejno):
. wskaźnik żywotności oleju silni-
kowego
. wybór jednostek
. kalibracja czujników opon
. obciążenie opon
Poszczególne menu można wybrać,
obracając pokrętło regulacyjne na
dźwigni kierunkowskazów.
Wskaźnik żywotności oleju
silnikowego
Wyświetla przybliżone wskazanie
pozostałego czas eksploatacji oleju.
Jeśli wyświetlana jest wartość 98,
oznacza to, że pozostało 98% czasu
eksploatacji oleju.
Gdy wskazanie pozostałego czasu
eksploatacji oleju osiągnie niski
poziom, na wyświetlaczu informa-
cyjnym kierowcy (DIC) pojawi się
komunikat. Należy jak najszybciej
wymienić olej silnikowy. Po wymianie oleju silnikowego
należy zresetować
układ kontroli
żywotności oleju silnikowego. W
celu zresetowania nacisnąć i
przytrzymać przez kilka sekund
przycisk SET/CLR.
Olej silnikowy
0Olej silnikowy
0 178
ii.
Wybór jednostek
Nacisnąć i przytrzymać przez kilka
sekund przycisk SET/CLR.
Wybrać jedno z ustawień, obracając
pokrętło:
1. Europa (km/h, °C)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
84 Wskaźniki i przyrządy
2. Wielka Brytania (MPH, °C)
3. Stany Zjednoczone (MPH, °F)
Podczas zmiany jednostek wybrana
jednostka miga.
NacisnąćprzyciskSET/CLR, aby
potwierdzić.
Kalibracja czujników opon
Ten wyświetlacz umożliwia dopaso-
wanie czujników TPMS do nowych
opon i felg.
W celu przeprowadzenia dopaso-
wania nacisnąć i przytrzymaćprzez
kilka sekund przycisk SET/CLR.Kontrolka układu monitorowania
ciśnienia w oponach
0Kontrolka
układu monitorowania ciśnienia w
oponach 076
ii.
Obciążenie opon
Nacisnąć i przytrzymać przez kilka
sekund przycisk SET/CLR, aby
wybrać pozycję menu.
Wybrać jedno z ustawień, obracając
pokrętło:
. load Lo (małe)
. load Eco (ekonomiczne)
. load Hi (duże)
Komunikaty pokazy-
wane na wyświetlaczu
Komunikaty są wyświetlane głównie
poprzez wyświetlacz informacyjny
kierowcy, niekiedy wraz z ostrzeże-
niem i sygnałem akustycznym.
Nacisnąć przyciskSET/CLR, MENU
lub obrócić pokrętło regulacyjne w
celu potwierdzenia komunikatu.
Komunikaty są wyświetlane w
postaci kodów liczbowych.
Nr Znaczenie kodu
3 Niski poziom cieczy chłodzącej –
uzupełnić

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15

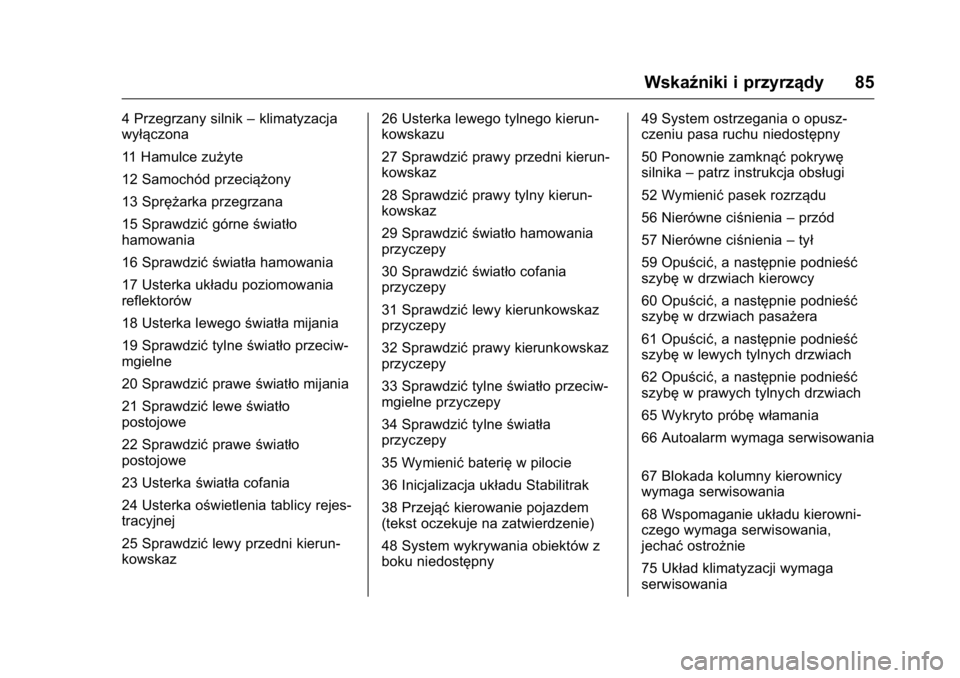

Wskaźniki i przyrządy 85
4 Przegrzany silnik–klimatyzacja
wyłączona
11 Hamulce zużyte
12 Samochód przeciążony
13 Sprężarka przegrzana
15 Sprawdzić górneświatło
hamowania
16 Sprawdzić światła hamowania
17 Usterka układu poziomowania
reflektorów
18 Usterka lewego światła mijania
19 Sprawdzić tylneświatło przeciw-
mgielne
20 Sprawdzić praweświatło mijania
21 Sprawdzić leweświatło
postojowe
22 Sprawdzić praweświatło
postojowe
23 Usterka światła cofania
24 Usterka oświetlenia tablicy rejes-
tracyjnej
25 Sprawdzić lewy przedni kierun-
kowskaz 26 Usterka lewego tylnego kierun-
kowskazu
27 Sprawdzić
prawy przedni kierun-
kowskaz
28 Sprawdzić prawy tylny kierun-
kowskaz
29 Sprawdzić światło hamowania
przyczepy
30 Sprawdzić światło cofania
przyczepy
31 Sprawdzić lewy kierunkowskaz
przyczepy
32 Sprawdzić prawy kierunkowskaz
przyczepy
33 Sprawdzić tylneświatło przeciw-
mgielne przyczepy
34 Sprawdzić tylneświatła
przyczepy
35 Wymienić baterięw pilocie
36 Inicjalizacja układu Stabilitrak
38 Przejąć kierowanie pojazdem
(tekst oczekuje na zatwierdzenie)
48 System wykrywania obiektów z
boku niedostępny 49 System ostrzegania o opusz-
czeniu pasa ruchu niedostępny
50 Ponownie zamknąć
pokrywę
silnika –patrz instrukcja obsługi
52 Wymienić pasek rozrządu
56 Nierówne ciśnienia –przód
57 Nierówne ciśnienia –tył
59 Opuścić, a następnie podnieść
szybę w drzwiach kierowcy
60 Opuścić, a następnie podnieść
szybę w drzwiach pasażera
61 Opuścić, a następnie podnieść
szybę w lewych tylnych drzwiach
62 Opuścić, a następnie podnieść
szybę w prawych tylnych drzwiach
65 Wykryto próbę włamania
66 Autoalarm wymaga serwisowania
67 Blokada kolumny kierownicy
wymaga serwisowania
68 Wspomaganie układu kierowni-
czego wymaga serwisowania,
jechać ostrożnie
75 Układ klimatyzacji wymaga
serwisowania

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
86 Wskaźniki i przyrządy
77 System ostrzegania o opusz-
czeniu pasa ruchu / kamera
przednia wymaga serwisowania
79 Niski poziom oleju silnikowego–
uzupełnić olej
81 Skrzynia biegów wymaga serwi-
sowania
82 Wymienić olej silnikowy
84 Zmniejszona moc silnika
89 Wskaźnik wymaganego
przeglądu
95 Poduszki powietrzne wymagają
serwisowania
145 Niski poziom płynu spryski-
waczy –uzupełnić płyn
151 Wcisnąć pedałsprzęgła, aby
uruchomić
174 Rozładowany akumulator
258 Układ wspomagania parko-
wania wyłączonyBrzęczyki ostrzegawcze
Może się włączyćtylko jedno ostrze-
żenie akustyczne na raz.
Ostrzeżenie akustyczne informujące
o niezapięciu pasów bezpieczeń-
stwa ma pierwszeństwo w stosunku
do wszystkich innych ostrzeżeń tego
typu.
Rozlegają siępodczas urucha-
miania silnika lub w trakcie
jazdy w następujących sytua-
cjach:
. jeśli pasy bezpieczeństwa nie są
zapięte,
. któreś z drzwi lub klapa tylna nie
zostały prawidłowo zamknięte, a
mimo to samochód rusza,
. przekroczono określoną
prędkość jazdy przy zaciąg-
niętym hamulcu postojowym,
. przekroczono zaprogramowaną
prędkość maksymalną, .
na wyświetlaczu informacyjnym
kierowcy występuje komunikat
lub kod ostrzegawczy,
. układ ułatwiający parkowanie
wykrył przeszkodę,
. wybrano bieg wsteczny, gdy
wysunięty jest tylny wspornik,
. wykryto usterkę automatycznego
układu blokowania.
Po zaparkowaniu samochodu
lub otwarciu drzwi kierowcy
sygnalizują następujące
sytuacje:
. Pozostawiono włączone światła
zewnętrzne.
Gdy silnik jest wyłączony
przez funkcję Autostop
.
Jeśli drzwi kierowcy zostaną
otwarte.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15

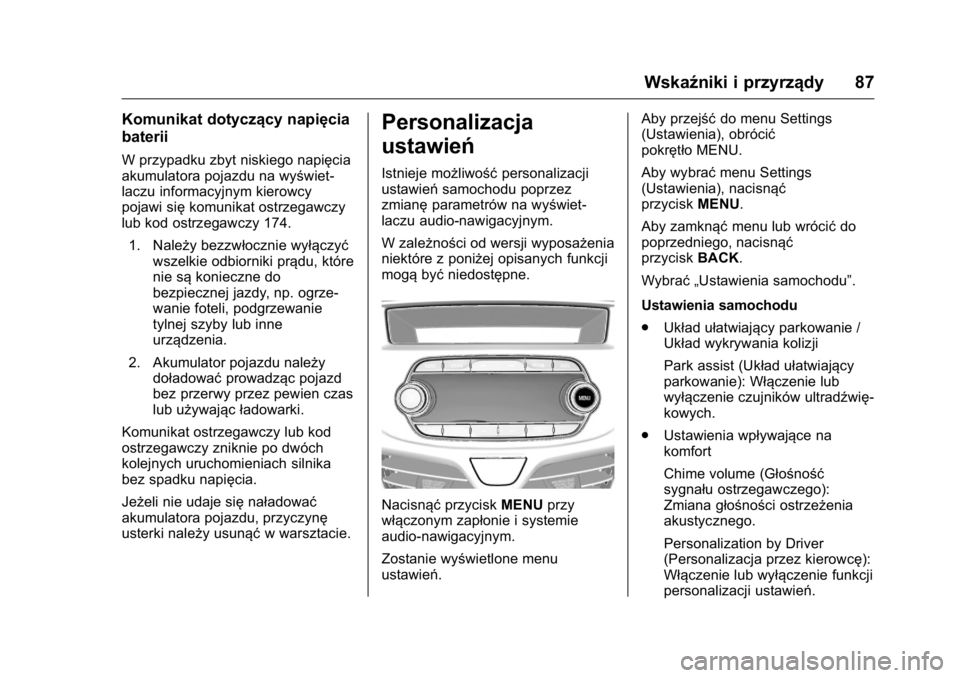

Wskaźniki i przyrządy 87
Komunikat dotyczący napięcia
baterii
W przypadku zbyt niskiego napięcia
akumulatora pojazdu na wyświet-
laczu informacyjnym kierowcy
pojawi siękomunikat ostrzegawczy
lub kod ostrzegawczy 174.
1. Należy bezzwłocznie wyłączyć wszelkie odbiorniki prądu, które
nie są konieczne do
bezpiecznej jazdy, np. ogrze-
wanie foteli, podgrzewanie
tylnej szyby lub inne
urządzenia.
2. Akumulator pojazdu należy doładować prowadząc pojazd
bez przerwy przez pewien czas
lub używając ładowarki.
Komunikat ostrzegawczy lub kod
ostrzegawczy zniknie po dwóch
kolejnych uruchomieniach silnika
bez spadku napięcia.
Jeżeli nie udaje się naładować
akumulatora pojazdu, przyczynę
usterki należy usunąć w warsztacie.
Personalizacja
ustawień
Istnieje możliwośćpersonalizacji
ustawień samochodu poprzez
zmianę parametrów na wyświet-
laczu audio-nawigacyjnym.
W zależności od wersji wyposażenia
niektóre z poniżej opisanych funkcji
mogą byćniedostępne.
Nacisnąć przyciskMENUprzy
włączonym zapłonie i systemie
audio-nawigacyjnym.
Zostanie wyświetlone menu
ustawień. Aby przejść
do menu Settings
(Ustawienia), obrócić
pokrętło MENU.
Aby wybrać menu Settings
(Ustawienia), nacisnąć
przycisk MENU.
Aby zamknąć menu lub wrócić do
poprzedniego, nacisnąć
przycisk BACK.
Wybrać „Ustawienia samochodu”.
Ustawienia samochodu
. Układ ułatwiający parkowanie /
Układ wykrywania kolizji
Park assist (Układ ułatwiający
parkowanie): Włączenie lub
wyłączenie czujników ultradźwię-
kowych.
. Ustawienia wpływające na
komfort
Chime volume (Głośność
sygnału ostrzegawczego):
Zmiana głośności ostrzeżenia
akustycznego.
Personalization by Driver
(Personalizacja przez kierowcę):
Włączenie lub wyłączenie funkcji
personalizacji ustawień.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
88 Wskaźniki i przyrządy
Rear auto wipe in reverse
(Automatyczna praca wycie-
raczki tylnej szyby na biegu
wstecznym): Włączenie lub
wyłączenie wycieraczki tylnej
szyby na biegu wstecznym.
. Language (język)
Wybrać opcjęmenu Language
(Język).
Przewinąć listęi wybrać żądany
język.
. Oświetlenie otoczenia
Exterior lighting by unlocking
(Światła zewnętrzne przy odblo-
kowaniu zamków): Włączenie
lub wyłączenie oświetlenia
wejścia.
Duration upon exit of vehicle
(Czas włączenia przy wysia-
daniu z samochodu): Włączenie
lub wyłączenie oświetlenia
asekuracyjnego i zmiana czasu
jego włączenia.
. Stop door lock if door open
(Wstrzymanie blokady drzwi przy
otwartych drzwiach): Włączenie
lub wyłączenie blokowania drzwi
kierowcy, gdy drzwi są otwarte.Jeżeli zostanie wybrane
wyłączenie, dostępne jest menu
opóźnienia blokady drzwi.
Delayed door lock (Opóźnienie
blokady drzwi): Włączenie lub
wyłączenie opóźnienia blokady
drzwi.
Po naciśnięciu przycisku central-
nego zamka rozlegają
siętrzy
sygnały ostrzegawcze, które
informują, że opóźnienie blokady
zamków jest włączone. Drzwi
pojazdu zostaną zablokowane
po pięciu sekundach od chwili
zamknięcia ostatnich drzwi.
. Zdalne zablokowanie i odbloko-
wanie zamków
Remote unlock feedback
(Potwierdzenie zdalnego odblo-
kowania): Włączenie lub
wyłączenie funkcji potwierdzania
odblokowania zamków
światłami.
Remote door unlock (Zdalne
odblokowanie drzwi): Zmiana
ustawienia funkcji odblokowania zamków
—odblokowanie
zamków we wszystkich drzwiach
lub tylko w drzwiach kierowcy.
Auto relock doors (Automa-
tyczne ponowne zablokowanie
drzwi): Włączenie lub wyłączenie
funkcji automatycznego ponow-
nego blokowania zamków, gdy
po odblokowaniu nie otwarto
drzwi.
. Przywrócenie ustawień
fabrycznych
Przywrócenie pierwotnych
ustawień wszystkich funkcji.
. Tryb parkingowy
Jeśli jest włączony tryb parkin-
gowy, wszystkie wyświetlacze
pojazdu są zablokowane i do
systemu nie można wprowadzać
żadnych zmian.
Uwagi
Komunikaty dotyczące pojazdu
pozostaną włączone.
Blokowanie systemu: Nacisnąć
przycisk MENU, a następnie
wybrać menuSETTINGS
(Ustawienia).

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Wskaźniki i przyrządy 89
Przewinąćlistęi wybrać opcję
Valet Mode (Tryb parkingowy).
Wprowadzić czterocyfrowy kod i
wybrać przycisk ekranowy
ENTER.
Aby potwierdzić wprowadzony
pierwotnie kod, wprowadzić
czterocyfrowy kod ponownie i
wybrać opcjęLOCK (Zablokuj).
System zostaje zablokowany.
Odblokowanie systemu: Włączyć
system audio-nawigacyjny.
Wprowadzić odpowiedni cztero-
cyfrowy kod i wybrać opcję
UNLOCK (Odblokuj). System
zostaje odblokowany.
Zapomniany kod PIN: Aby
zresetować kod PIN do
ustawienia domyślnego,
skontaktować sięz centrum

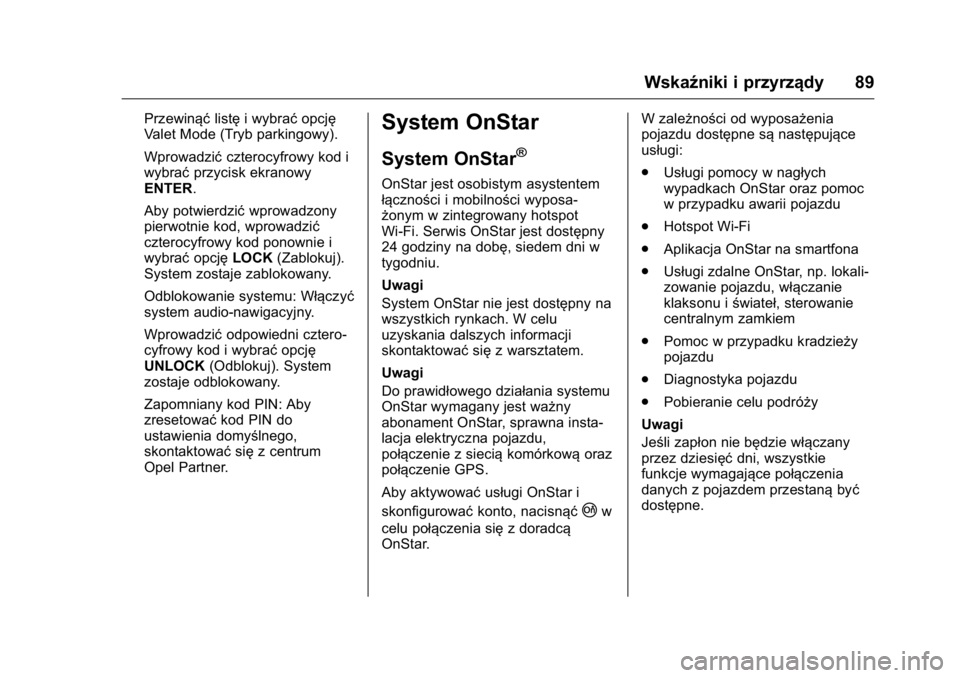

Opel Partner.System OnStar
System OnStar®
OnStar jest osobistym asystentem
łączności i mobilności wyposa-
żonym w zintegrowany hotspot
Wi-Fi. Serwis OnStar jest dostępny
24 godziny na dobę, siedem dni w
tygodniu.
Uwagi
System OnStar nie jest dostępny na
wszystkich rynkach. W celu
uzyskania dalszych informacji
skontaktować sięz warsztatem.
Uwagi
Do prawidłowego działania systemu
OnStar wymagany jest ważny
abonament OnStar, sprawna insta-
lacja elektryczna pojazdu,
połączenie z siecią komórkowąoraz
połączenie GPS.
Aby aktywować usługi OnStar i
skonfigurować konto, nacisnąć
|w
celu połączenia się z doradcą
OnStar. W zależności od wyposażenia
pojazdu dostępne są
następujące
usługi:
. Usługi pomocy w nagłych
wypadkach OnStar oraz pomoc
w przypadku awarii pojazdu
. Hotspot Wi-Fi
. Aplikacja OnStar na smartfona
. Usługi zdalne OnStar, np. lokali-
zowanie pojazdu, włączanie
klaksonu i świateł, sterowanie
centralnym zamkiem
. Pomoc w przypadku kradzieży
pojazdu
. Diagnostyka pojazdu
. Pobieranie celu podróży
Uwagi
Jeśli zapłon nie będzie włączany
przez dziesięć dni, wszystkie
funkcje wymagające połączenia
danych z pojazdem przestaną być
dostępne.
