OPEL KARL 2016 Sürücü El Kitabı (in Turkish)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15

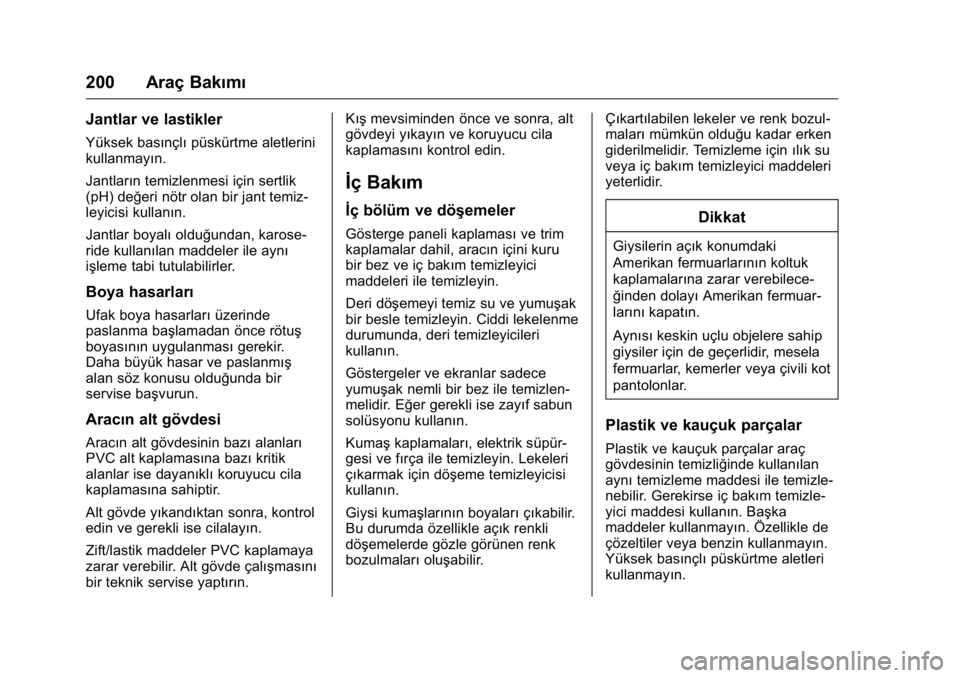

200 Araç Bakımı
Jantlar ve lastikler
Yüksek basınçlıpüskürtme aletlerini
kullanmayın.
Jantların temizlenmesi için sertlik
(pH) değeri nötr olan bir jant temiz-
leyicisi kullanın.
Jantlar boyalı olduğundan, karose-
ride kullanılan maddeler ile aynı
işleme tabi tutulabilirler.
Boya hasarları
Ufak boya hasarları üzerinde
paslanma başlamadan önce rötuş
boyasının uygulanması gerekir.
Daha büyük hasar ve paslanmış
alan söz konusu olduğunda bir
servise başvurun.
Aracın alt gövdesi
Aracın alt gövdesinin bazı alanları
PVC alt kaplamasına bazı kritik
alanlar ise dayanıklı koruyucu cila
kaplamasına sahiptir.
Alt gövde yıkandıktan sonra, kontrol
edin ve gerekli ise cilalayın.
Zift/lastik maddeler PVC kaplamaya
zarar verebilir. Alt gövde çalışmasını
bir teknik servise yaptırın. Kış
mevsiminden önce ve sonra, alt
gövdeyi yıkayın ve koruyucu cila
kaplamasını kontrol edin.
İç Bakım
İç bölüm ve döşemeler
Gösterge paneli kaplaması ve trim
kaplamalar dahil, aracın içini kuru
bir bez ve iç bakım temizleyici
maddeleri ile temizleyin.
Deri döşemeyi temiz su ve yumuşak
bir besle temizleyin. Ciddi lekelenme
durumunda, deri temizleyicileri
kullanın.
Göstergeler ve ekranlar sadece
yumuşak nemli bir bez ile temizlen-
melidir. Eğer gerekli ise zayıf sabun
solüsyonu kullanın.
Kumaş kaplamaları, elektrik süpür-
gesi ve fırça ile temizleyin. Lekeleri
çıkarmak için döşeme temizleyicisi
kullanın.
Giysi kumaşlarının boyaları çıkabilir.
Bu durumda özellikle açık renkli
döşemelerde gözle görünen renk
bozulmaları oluşabilir. Çıkartılabilen lekeler ve renk bozul-
maları
mümkün olduğu kadar erken
giderilmelidir. Temizleme için ılık su
veya iç bakım temizleyici maddeleri
yeterlidir.
Dikkat
Giysilerin açık konumdaki
Amerikan fermuarlarının koltuk
kaplamalarına zarar verebilece-
ğinden dolayı Amerikan fermuar-
larını kapatın.
Aynısı keskin uçlu objelere sahip
giysiler için de geçerlidir, mesela
fermuarlar, kemerler veya çivili kot
pantolonlar.
Plastik ve kauçuk parçalar
Plastik ve kauçuk parçalar araç
gövdesinin temizliğinde kullanılan
aynı temizleme maddesi ile temizle-
nebilir. Gerekirse iç bakım temizle-
yici maddesi kullanın. Başka
maddeler kullanmayın. Özellikle de
çözeltiler veya benzin kullanmayın.
Yüksek basınçlı püskürtme aletleri
kullanmayın.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15

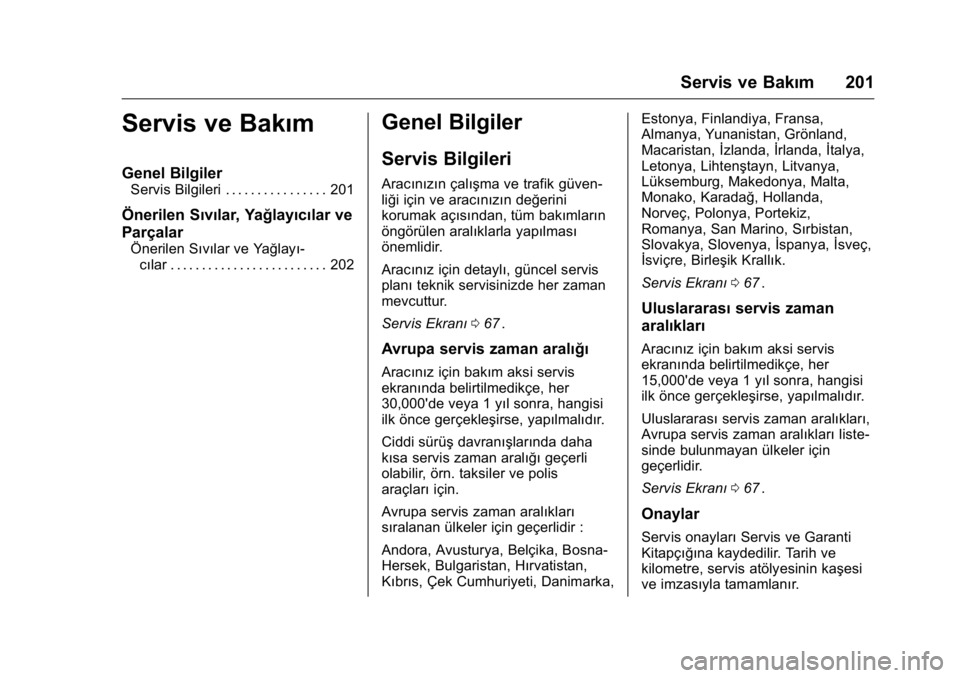

Servis ve Bakım 201
Servis ve Bakım
Genel Bilgiler
Servis Bilgileri . . . . . . . . . . . . . . . . 201
Önerilen Sıvılar, Yağlayıcılar ve
Parçalar
Önerilen Sıvılar ve Yağlayı-cılar . . . . . . . . . . . . . . . . . . . . . . . . . 202
Genel Bilgiler
Servis Bilgileri
Aracınızın çalışma ve trafik güven-
liği için ve aracınızın değerini
korumak açısından, tüm bakımların
öngörülen aralıklarla yapılması
önemlidir.
Aracınız için detaylı, güncel servis
planı teknik servisinizde her zaman
mevcuttur.
Servis Ekranı 067
ii.
Avrupa servis zaman aralığı
Aracınız için bakım aksi servis
ekranında belirtilmedikçe, her
30,000'de veya 1 yıl sonra, hangisi
ilk önce gerçekleşirse, yapılmalıdır.
Ciddi sürüş davranışlarında daha
kısa servis zaman aralığı geçerli
olabilir, örn. taksiler ve polis
araçları için.
Avrupa servis zaman aralıkları
sıralanan ülkeler için geçerlidir :
Andora, Avusturya, Belçika, Bosna-
Hersek, Bulgaristan, Hırvatistan,
Kıbrıs, Çek Cumhuriyeti, Danimarka, Estonya, Finlandiya, Fransa,
Almanya, Yunanistan, Grönland,
Macaristan,
İzlanda,İrlanda,İtalya,
Letonya, Lihtenştayn, Litvanya,
Lüksemburg, Makedonya, Malta,
Monako, Karadağ, Hollanda,
Norveç, Polonya, Portekiz,
Romanya, San Marino, Sırbistan,
Slovakya, Slovenya, İspanya,İsveç,
İsviçre, Birleşik Krallık.
Servis Ekranı 067
ii.
Uluslararası servis zaman
aralıkları
Aracınız için bakım aksi servis
ekranında belirtilmedikçe, her
15,000'de veya 1 yıl sonra, hangisi
ilk önce gerçekleşirse, yapılmalıdır.
Uluslararası servis zaman aralıkları,
Avrupa servis zaman aralıkları liste-
sinde bulunmayan ülkeler için
geçerlidir.
Servis Ekranı 067
ii.
Onaylar
Servis onayları Servis ve Garanti
Kitapçığına kaydedilir. Tarih ve
kilometre, servis atölyesinin kaşesi
ve imzasıyla tamamlanır.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
202 Servis ve Bakım
Herhangi bir garanti veya iyi niyet
talebinin karşılanmasıiçin sürekli
servis kanıtı şart olduğu ve aynı
zamanda aracı satarken de yararı
olacağından, Servis ve Garanti
Kitapçığının doğru şekilde doldurul-
duğundan emin olun.
Servis zaman aralığı ile kalan
motor yağı ömrü süresi
Servis aralığı kullanıma bağlı olarak
birkaç parametreye bağlıdır.
Servis ekranı motor yağının ne
zaman değişmesi gerektiğini size
bildirir.
Servis Ekranı 067
ii.
Önerilen Sıvılar,
Yağlayıcılar ve
Parçalar
Önerilen Sıvılar ve Yağla-
yıcılar
Sadece önerilen özelliklere uygun
ürünler kullanın. Bu özelliklere
uymayan ürün kullanımından
kaynaklanan hasarlar garanti kapsa-
mına girmez.
{Uyarı
İşletim maddeleri tehlikelidir ve
zehirli olabilir. Bu yüzden dikkat-
lice kullanılmalıdır. Ambalaj
üzerinde belirtilen uyarıları
dikkate alınız.
Motor yağı
Motor yağı, kalitesi ve viskozitesiyle
tanımlanır. Kullanılacak motor yağını
seçerken, kalite viskoziteden daha
önemlidir. Yağ kalitesi, örneğin
motorun temizliği, aşınmaya karşı
koruma ve yağ eskime kontrolü sağlarken, viskozite derecesi yağın
bir sıcaklık aralığındaki kalınlığı
hakkında bilgi verir.
Dexos benzinli ve dizel motorlar için
en iyi korumayı
sağlayan en yeni
motor yağı kalitesidir. Eğer mevcut
değilse, diğer listelenmiş kalitedeki
motor yağları kullanılmalıdır.
Benzinli motorlar için öneriler ayrıca
Sıkıştırılmış Doğal Gaz (CNG),
Sıvılaştırılmış Petrol Gazı(LPG) ve
Etanol (E85) ile çalışan motorlar için
de geçerlidir.
Kalitesine ve en düşük çevre sıcak-
lığına
0Önerilen Sıvılar ve Yağla-
yıcılar 0202
iibağlı olarak uygun
motor yağını seçin.
Motor yağ seviyesinin tamam-
lanması
Farklı marka ve özellikte motor
yağları gerekli yağ kalitesi ve visko-
zite özelliklerine sahip oldukları
sürece birbirine karıştırılabilir.
Belli çalışma şartlarıaltında uzun
vadede motor hasarına yol açabile-
ceği için, sadece ACEA A1/B1 veya
sadece A5/B5 kalitesinde motor
yağı kullanılması yasaktır.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Servis ve Bakım 203
Kalitesine ve en düşük çevre sıcak-
lığına
0Önerilen Sıvılar ve Yağla-
yıcılar 0202
iibağlı olarak uygun
motor yağını seçin.
Ek motor yağı katkımaddeleri
İlave motor katkı maddelerinin kulla-
nılması hasarlara ve garanti
hakkının silinmesine yol açabilir.
Motor yağı viskozite sınıfları
SAE viskozite sınıfı, yağın kalınlığı
ile ilgili bilgi verir.
Çok sınıflı yağiki sembol ile göste-
rilir, örn. SAE 5W-30. W ile sonlanan
ilk sembol düşük sıcaklık viskozite-
sini gösterir ve ikinci sembol yüksek
sıcaklık viskozitesini gösterir.
En düşük çevre sıcaklığına
0
Önerilen Sıvılar ve Yağlayıcılar
0 202iibağlı olarak uygun viskozite
sınıfını seçin.
Bütün önerilen viskozite sınıfları
yüksek çevre sıcaklıkları için
uygundur.
Soğutma suyu ve antifriz
Sadece aracınız için onaylı organik
asit tipi uzun ömürlü soğutma sıvısı
(LLC) antifirizi kullanın. Bir teknik
servise başvurun.
Sistem fabrikada en iyi aşınma
koruması ve yaklaşık -36 °C'ye
kadar donma koruması sağlayan
soğutma sıvısı ile doldurulmuştur.
Çok düşük sıcaklıkların görüldüğü
kuzey ülkelerinde fabrikada doldu-
rulan soğutma sıvısı -50 °C'ye kadar
koruma sağlar. Bu konsantrasyon
tüm yıl korunmalıdır. Ek korozyon
koruması sağlama veya küçük
kaçakları tıkama amaçlı ek soğutma
suyu katkı maddelerinin kullanıl-
ması, işlevsel sorunlara yol açabilir.
Ek soğutma suyu katkı maddelerinin
kullanımından doğacak sonuçlardan
sorumluluk kabul edilmeyecektir.
Fren hidroliği ve debriyaj yağı
Fren hidroliği zamanla atmosferden
nem emdiğinden dolayı fren etkisi
düşebilir. Bundan dolayı güvenliğiniz
için, öngörülen servis aralıklarında
fren hidrolik sıvısı değiştirilmelidir.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
204 Servis ve Bakım
Avrupa servis programı
Gereken motor yağıkalitesi
Avrupa servis aralığıile bütün Avrupa ülkeleri
Motor yağı kalitesi Petrolle çalışan motorlar (CNG, LPG, E85 dahil)
dexos 1
dexos 2
V
Dexos kalitesinin mevcut olmadığı
durumlarda, her yağ değişiminde
ekleyip tamamen doldurmak için 1
litre ACEA C3 yağ kalitesi kullanabi-
lirsiniz.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Servis ve Bakım 205

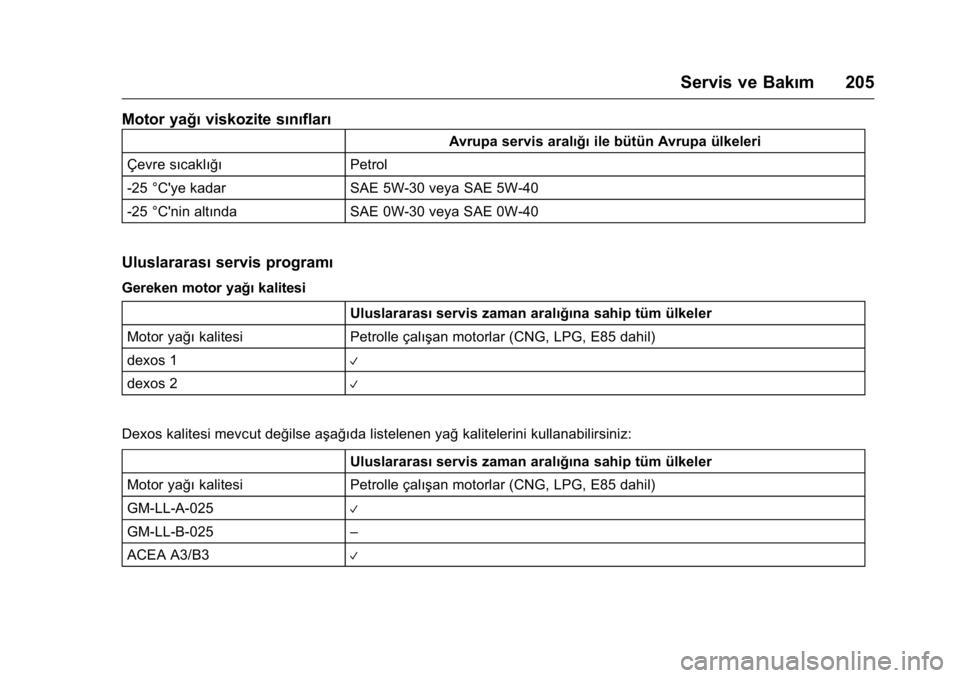

Motor yağıviskozite sınıfları
Avrupa servis aralığı ile bütün Avrupa ülkeleri
Çevre sıcaklığı Petrol
-25 °C'ye kadar SAE 5W-30 veya SAE 5W-40
-25 °C'nin altında SAE 0W-30 veya SAE 0W-40
Uluslararasıservis programı
Gereken motor yağı kalitesi
Uluslararasıservis zaman aralığına sahip tüm ülkeler
Motor yağı kalitesi Petrolle çalışan motorlar (CNG, LPG, E85 dahil)
dexos 1
V
dexos 2V
Dexos kalitesi mevcut değilse aşağıda listelenen yağ kalitelerini kullanabilirsiniz:
Uluslararası servis zaman aralığına sahip tüm ülkeler
Motor yağı kalitesi Petrolle çalışan motorlar (CNG, LPG, E85 dahil)
GM-LL-A-025
V
GM-LL-B-025 –
ACEA A3/B3
V

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
206 Servis ve Bakım

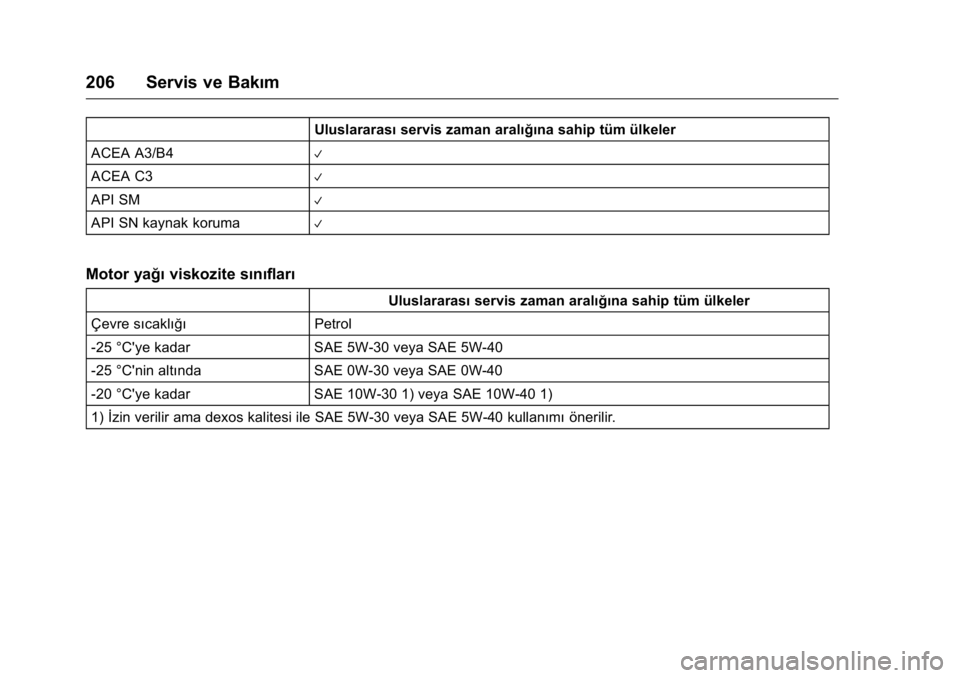

Uluslararasıservis zaman aralığına sahip tüm ülkeler
ACEA A3/B4
V
ACEA C3V
API SMV
API SN kaynak korumaV
Motor yağı viskozite sınıfları
Uluslararası servis zaman aralığına sahip tüm ülkeler
Çevre sıcaklığı Petrol
-25 °C'ye kadar SAE 5W-30 veya SAE 5W-40
-25 °C'nin altında SAE 0W-30 veya SAE 0W-40
-20 °C'ye kadar SAE 10W-30 1) veya SAE 10W-40 1)
1) İzin verilir ama dexos kalitesi ile SAE 5W-30 veya SAE 5W-40 kullanımı önerilir.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Teknik Bilgiler 207
Teknik Bilgiler
Araç Tanım Bilgileri
Araç TanımNumarası (VIN) . . . . . . . . . . . . . 207
Motor Tanımlama Bilgileri . . . . . 207
Tip Etiketi . . . . . . . . . . . . . . . . . . . . . 208
Araç Bilgileri
Motor Verileri . . . . . . . . . . . . . . . . . 209
Performans . . . . . . . . . . . . . . . . . . . 209
Araç Ağırlığı . . . . . . . . . . . . . . . . . . 210
Araç Boyutları . . . . . . . . . . . . . . . . 210
Kapasiteler ve Teknik Özellikler . . . . . . . . . . . . . . . . . . . . 211
Lastik hava basıncı . . . . . . . . . . . 211
Araç Tanım Bilgileri
Araç Tanım
Numarası(VIN)
Araç Tanım Numarası motor bölme-
sindedir. Araç Tanım Numarası
gösterge paneli üzerine, ön camdan
görünecek şekilde kabartma yapıla-
bilir.
Motor Tanımlama Bilgileri
Teknik bilgi tabloları motor tanım-
lama kodunu gösterir. Motor verileri
0Motor Verileri 0209ii.
İlgili motoru tanımlamak için,
aracınız ile sağlanmış EEC
Uyumluluk Sertifikasındaki veya
ulusal kayıt belgelerindeki motor
gücüne bakınız.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
208 Teknik Bilgiler
Tip Etiketi
Tip etiketi sol kapıçerçevesinde
bulunur.
Tanım etiketi üzerindeki bilgiler :
1 : Üretici
2 : Tip onay numarası
3 : Araç Tanım Numarası
4 : İzin verilen brüt araç ağırlığının
kg cinsinden oranı
5 : Kg cinsinden izin verilen brüt
ağırlık
6 : Kg cinsinden maksimum izin
verilen ön aks yükü
7 : Kg cinsinden maksimum izin
verilen arka aks yükü
Kombine edilmiş toplam ön ve arka
aks yükleri izin verilen brüt araç
ağırlığını aşmamalıdır. Örneğin, ön
aks izin verilen maksimum yükü
taşıyorsa, arka aks sadece brüt araç
ağırlığından ön aks yükünün çıkartıl-
masına eşit bir ağırlık taşıyabilir.
Teknik veriler Avrupa Topluluğu
standartlarına uygun olarak belir-
lenir. Modifikasyon yapma hakkınız
saklıdır.
Araç belgelerindeki özellikler her
zaman bu kılavuzda verilenlerden
daha önceliklidir.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Teknik Bilgiler 209
Araç Bilgileri
Motor Verileri
Satıştanımı 1.0
Motor tanım kodu L5Q
Silindir sayısı 3
Piston kaldırılması [cm³] 999
Motor Gücü [kW] / d/dak 55
Tork [Nm] / dev/dak 95
Oktan ihtiyacı (RON)
Tavsiye edilen 95
Mümkün olan 98
Mümkün olan 91
Yakıt türü Benzin
Performans
Motor 1.0
Azami hız [km/h] ([mph])
Manuel şanzıman 170 km/saat
Otomatik şanzıman -
