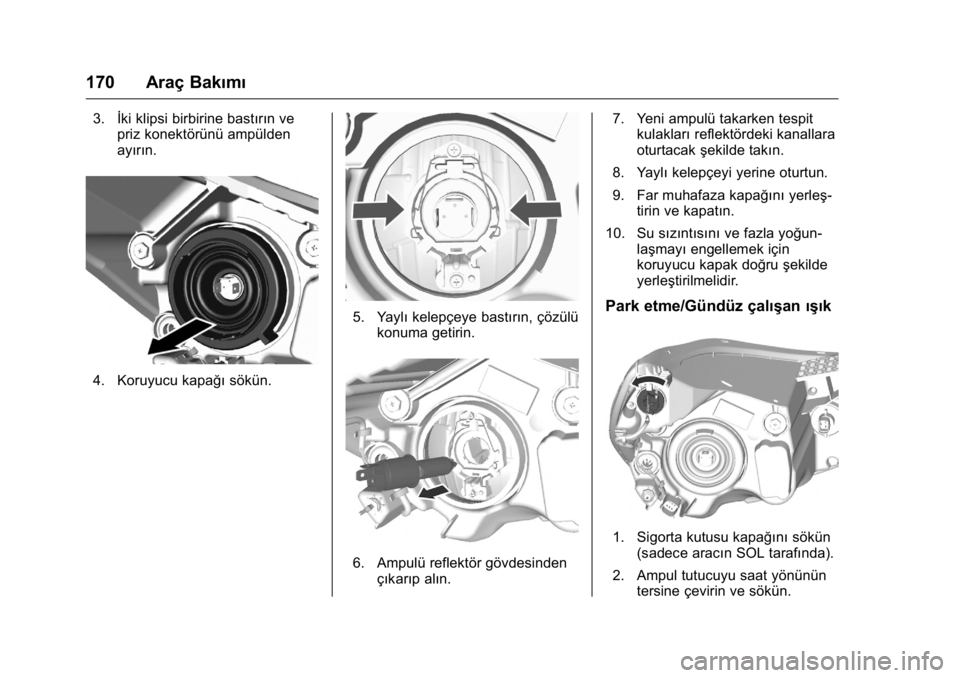

170 Araç Bakımı
3.İki klipsi birbirine bastırın ve
priz konektörünü ampülden
ayırın.
4. Koruyucu kapağı sökün.
5. Yaylıkelepçeye bastırın, çözülü
konuma getirin.
6. Ampulü reflektör gövdesinden çıkarıp alın. 7. Yeni ampulü takarken tespit
kulakları reflektördeki kanallara
oturtacak şekilde takın.
8. Yaylı kelepçeyi yerine oturtun.
9. Far muhafaza kapağını yerleş-
tirin ve kapatın.
10. Su sızıntısını ve fazla yoğun-
laşmayı engellemek için
koruyucu kapak doğru şekilde
yerleştirilmelidir.
Park etme/Gündüz çalışan ışık
1. Sigorta kutusu kapağınısökün
(sadece aracın SOL tarafında).
2. Ampul tutucuyu saat yönünün tersine çevirin ve sökün.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15

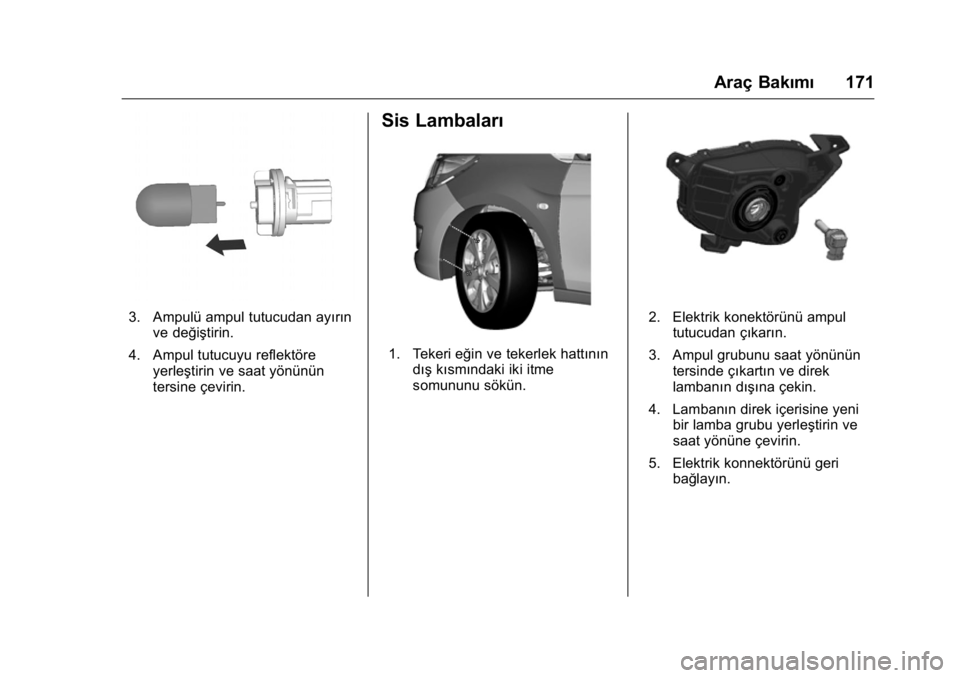

Araç Bakımı171
3. Ampulü ampul tutucudan ayırın
ve değiştirin.
4. Ampul tutucuyu reflektöre yerleştirin ve saat yönünün
tersine çevirin.
Sis Lambaları
1. Tekeri eğin ve tekerlek hattınındışkısmındaki iki itme
somununu sökün.
2. Elektrik konektörünü ampul tutucudan çıkarın.
3. Ampul grubunu saat yönünün tersinde çıkartın ve direk
lambanın dışına çekin.
4. Lambanın direk içerisine yeni bir lamba grubu yerleştirin ve
saat yönüne çevirin.
5. Elektrik konnektörünü geri bağlayın.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
172 Araç Bakımı

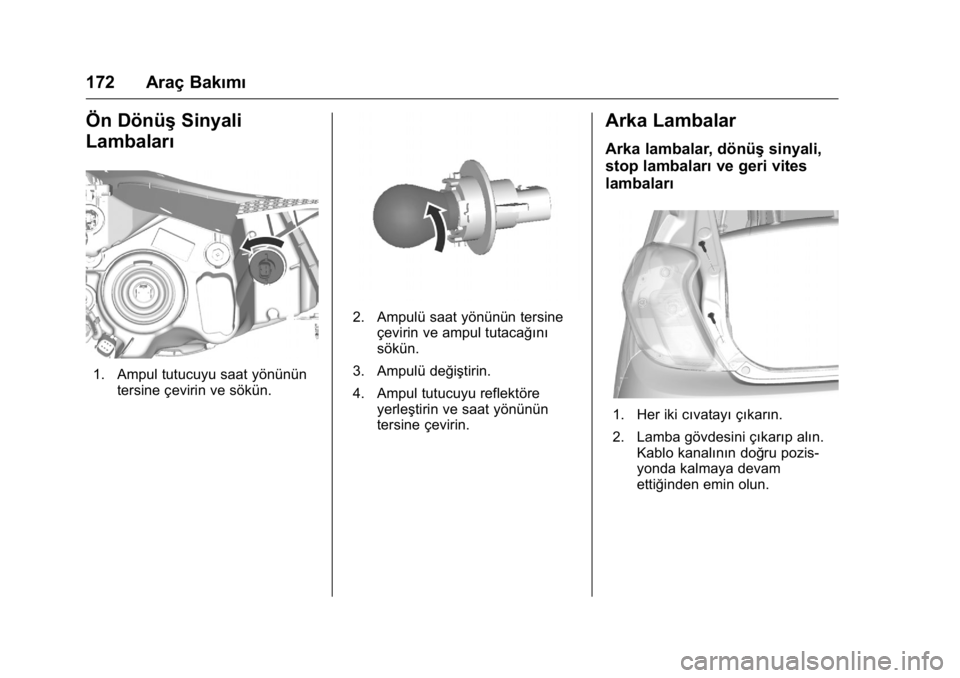

Ön DönüşSinyali
Lambaları
1. Ampul tutucuyu saat yönünün
tersine çevirin ve sökün.
2. Ampulü saat yönünün tersine
çevirin ve ampul tutacağını
sökün.
3. Ampulü değiştirin.
4. Ampul tutucuyu reflektöre yerleştirin ve saat yönünün
tersine çevirin.
Arka Lambalar
Arka lambalar, dönüş sinyali,
stop lambaları ve geri vites
lambaları
1. Her iki cıvatayı çıkarın.
2. Lamba gövdesini çıkarıp alın. Kablo kanalının doğru pozis-
yonda kalmaya devam
ettiğinden emin olun.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Araç Bakımı173

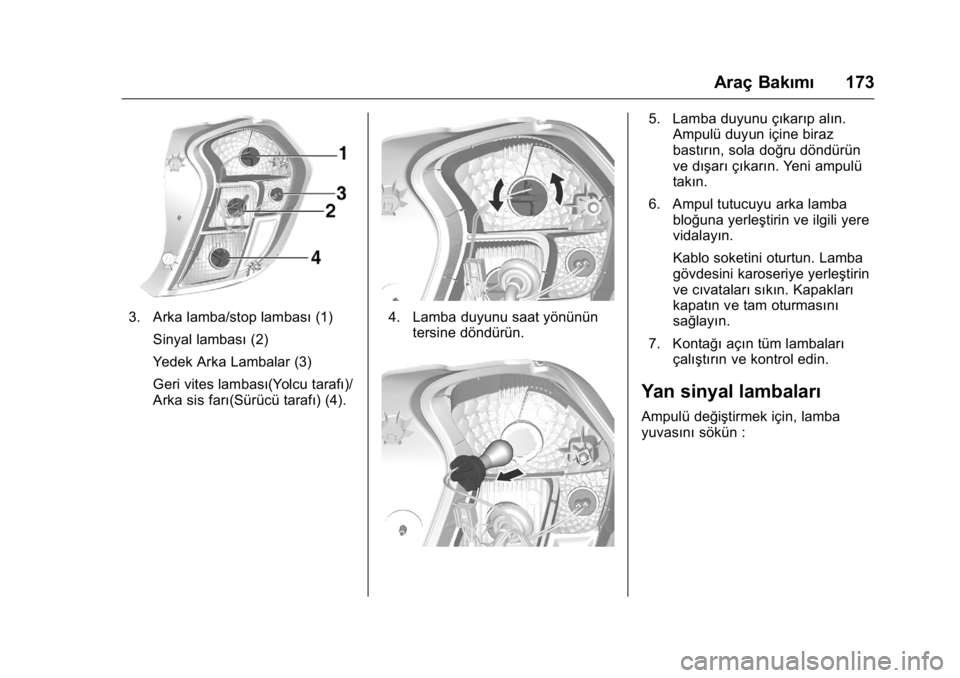

3. Arka lamba/stop lambası (1)
Sinyal lambası (2)
Yedek Arka Lambalar (3)
Geri vites lambası(Yolcu tarafı)/
Arka sis farı(Sürücü tarafı) (4).4. Lamba duyunu saat yönünün tersine döndürün.
5. Lamba duyunu çıkarıp alın.Ampulü duyun içine biraz
bastırın, sola doğru döndürün
ve dışarı çıkarın. Yeni ampulü
takın.
6. Ampul tutucuyu arka lamba bloğuna yerleştirin ve ilgili yere
vidalayın.
Kablo soketini oturtun. Lamba
gövdesini karoseriye yerleştirin
ve cıvataları sıkın. Kapakları
kapatın ve tam oturmasını
sağlayın.
7. Kontağı açın tüm lambaları
çalıştırın ve kontrol edin.
Yan sinyal lambaları
Ampulü değiştirmek için, lamba
yuvasını sökün :

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
174 Araç Bakımı

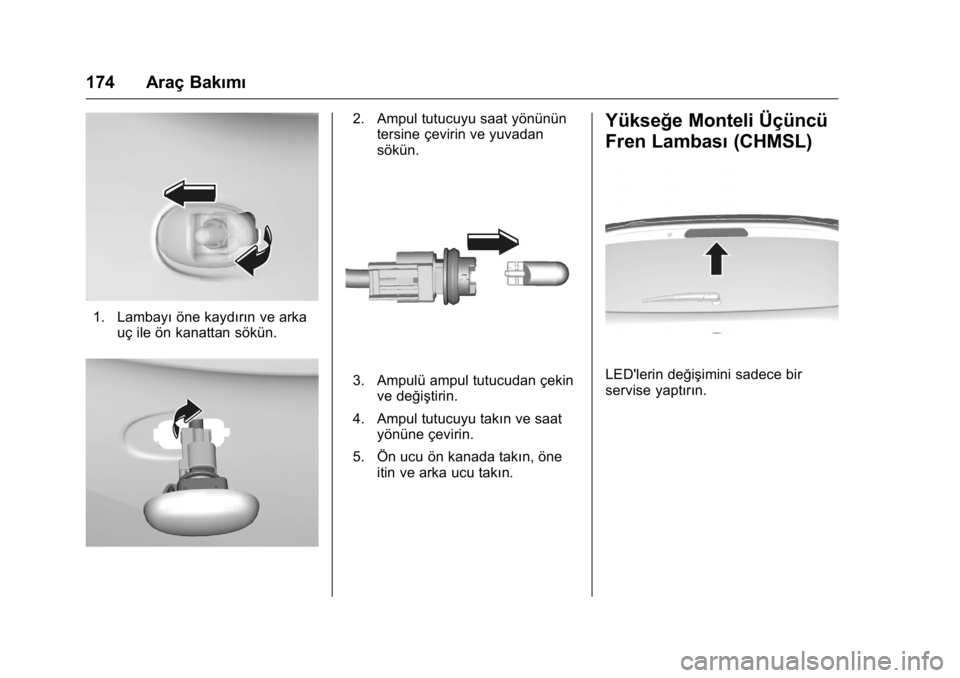

1. Lambayıöne kaydırın ve arka
uç ile ön kanattan sökün.
2. Ampul tutucuyu saat yönünün tersine çevirin ve yuvadan
sökün.
3. Ampulü ampul tutucudan çekin
ve değiştirin.
4. Ampul tutucuyu takın ve saat yönüne çevirin.
5. Ön ucu ön kanada takın, öne itin ve arka ucu takın.
Yükseğe Monteli Üçüncü
Fren Lambası (CHMSL)
LED'lerin değişimini sadece bir
servise yaptırın.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Araç Bakımı175

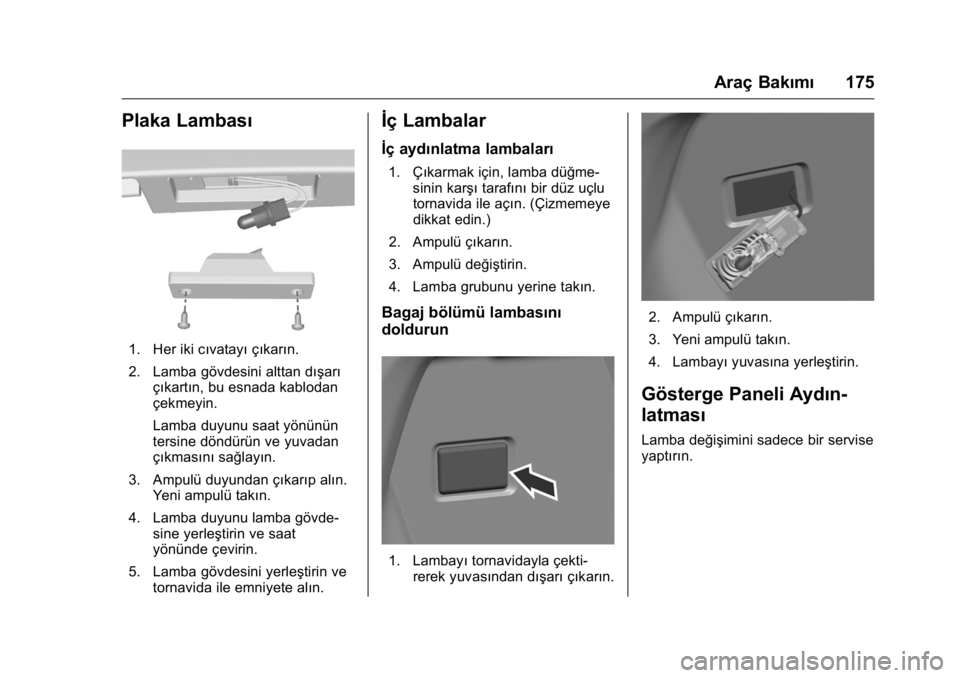

Plaka Lambası
1. Her iki cıvatayı çıkarın.
2. Lamba gövdesini alttan dışarı çıkartın, bu esnada kablodan
çekmeyin.
Lamba duyunu saat yönünün
tersine döndürün ve yuvadan
çıkmasını sağlayın.
3. Ampulü duyundan çıkarıp alın. Yeni ampulü takın.
4. Lamba duyunu lamba gövde- sine yerleştirin ve saat
yönünde çevirin.
5. Lamba gövdesini yerleştirin ve tornavida ile emniyete alın.
İç Lambalar
İç aydınlatma lambaları
1. Çıkarmak için, lamba düğme-sinin karşı tarafınıbir düz uçlu
tornavida ile açın. (Çizmemeye
dikkat edin.)
2. Ampulü çıkarın.
3. Ampulü değiştirin.
4. Lamba grubunu yerine takın.
Bagaj bölümü lambasını
doldurun
1. Lambayı tornavidayla çekti-
rerek yuvasından dışarı çıkarın.
2. Ampulü çıkarın.
3. Yeni ampulü takın.
4. Lambayıyuvasına yerleştirin.
Gösterge Paneli Aydın-
latması
Lamba değişimini sadece bir servise
yaptırın.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
176 Araç Bakımı

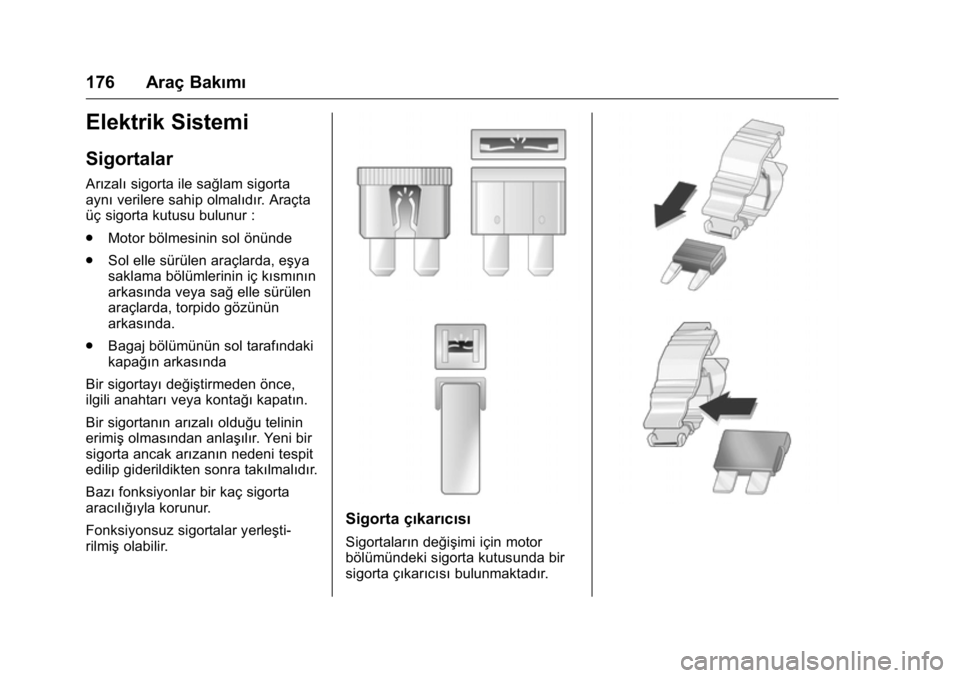

Elektrik Sistemi
Sigortalar
Arızalısigorta ile sağlam sigorta
aynı verilere sahip olmalıdır. Araçta
üç sigorta kutusu bulunur :
. Motor bölmesinin sol önünde
. Sol elle sürülen araçlarda, eşya
saklama bölümlerinin iç kısmının
arkasında veya sağ elle sürülen
araçlarda, torpido gözünün
arkasında.
. Bagaj bölümünün sol tarafındaki
kapağın arkasında
Bir sigortayı değiştirmeden önce,
ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar bir kaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleşti-
rilmiş olabilir.
Sigorta çıkarıc ısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Araç Bakımı177

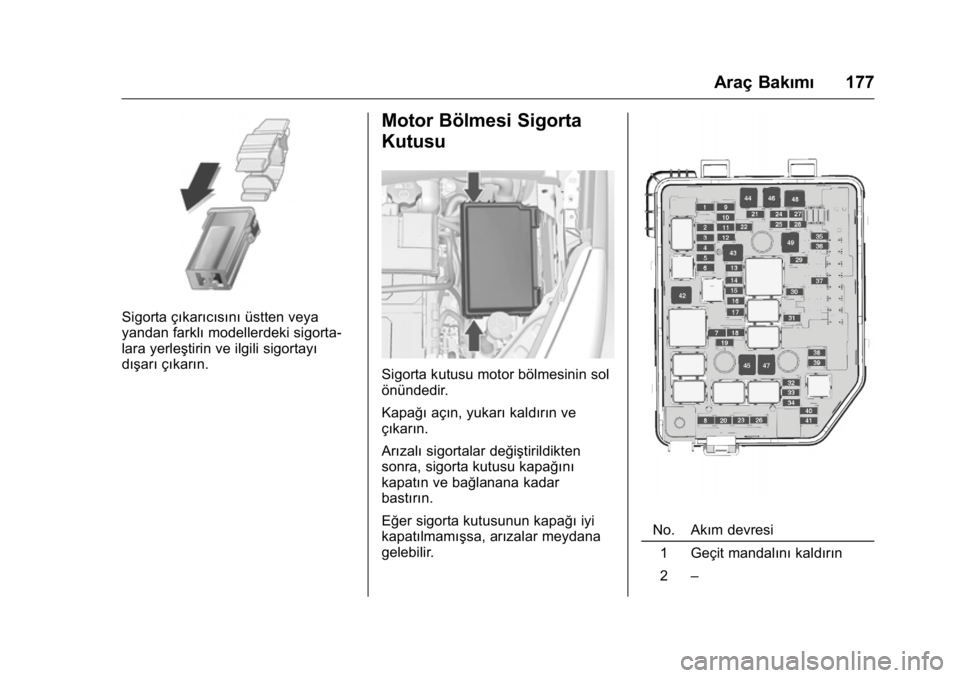

Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigorta-
lara yerleştirin ve ilgili sigortayı
dışarı çıkarın.
Motor Bölmesi Sigorta
Kutusu
Sigorta kutusu motor bölmesinin sol
önündedir.
Kapağı açın, yukarı kaldırın ve
çıkarın.
Arızalı sigortalar değiştirildikten
sonra, sigorta kutusu kapağını
kapatın ve bağlanana kadar
bastırın.
Eğer sigorta kutusunun kapağı iyi
kapatılmamışsa, arızalar meydana
gelebilir.
No. Akım devresi
1 Geçit mandalını kaldırın
2 –

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
178 Araç Bakımı

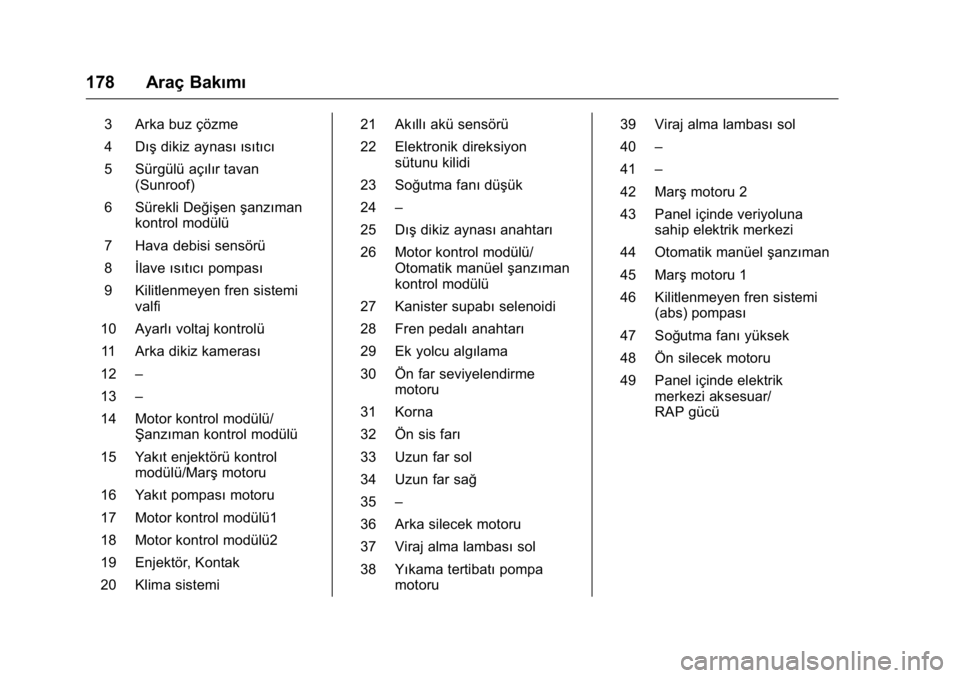

3 Arka buz çözme
4 Dışdikiz aynası ısıtıcı
5 Sürgülü açılır tavan (Sunroof)
6 Sürekli Değişen şanzıman
kontrol modülü
7 Hava debisi sensörü
8 İlave ısıtıcı pompası
9 Kilitlenmeyen fren sistemi valfi
10 Ayarlı voltaj kontrolü
11 Arka dikiz kamerası
12 –
13 –
14 Motor kontrol modülü/ Şanzıman kontrol modülü
15 Yakıt enjektörü kontrol modülü/Marş motoru
16 Yakıt pompası motoru
17 Motor kontrol modülü1
18 Motor kontrol modülü2
19 Enjektör, Kontak
20 Klima sistemi 21 Akıllı
akü sensörü
22 Elektronik direksiyon sütunu kilidi
23 Soğutma fanı düşük
24 –
25 Dış dikiz aynası anahtarı
26 Motor kontrol modülü/ Otomatik manüel şanzıman
kontrol modülü
27 Kanister supabı selenoidi
28 Fren pedalı anahtarı
29 Ek yolcu algılama
30 Ön far seviyelendirme motoru
31 Korna
32 Ön sis farı
33 Uzun far sol
34 Uzun far sağ
35 –
36 Arka silecek motoru
37 Viraj alma lambası sol
38 Yıkama tertibatı pompa
motoru 39 Viraj alma lambası
sol
40 –
41 –
42 Marş motoru 2
43 Panel içinde veriyoluna sahip elektrik merkezi
44 Otomatik manüel şanzıman
45 Marş motoru 1
46 Kilitlenmeyen fren sistemi (abs) pompası
47 Soğutma fanı yüksek
48 Ön silecek motoru
49 Panel içinde elektrik merkezi aksesuar/
RAP gücü

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Araç Bakımı179

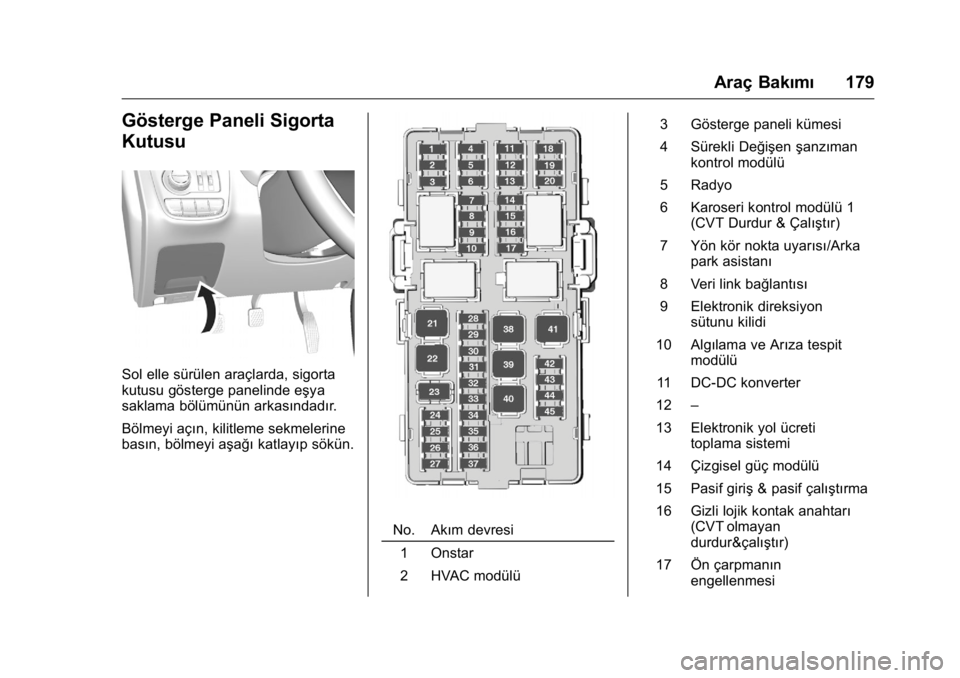

Gösterge Paneli Sigorta
Kutusu
Sol elle sürülen araçlarda, sigorta
kutusu gösterge panelinde eşya
saklama bölümünün arkasındadır.
Bölmeyi açın, kilitleme sekmelerine
basın, bölmeyi aşağı katlayıp sökün.
No. Akım devresi
1 Onstar
2 HVAC modülü 3 Gösterge paneli kümesi
4 Sürekli Değişen
şanzıman
kontrol modülü
5 Radyo
6 Karoseri kontrol modülü 1 (CVT Durdur & Çalıştır)
7 Yön kör nokta uyarısı/Arka park asistanı
8 Veri link bağlantısı
9 Elektronik direksiyon sütunu kilidi
10 Algılama ve Arıza tespit modülü
11 DC-DC konverter
12 –
13 Elektronik yol ücreti toplama sistemi
14 Çizgisel güç modülü
15 Pasif giriş & pasif çalıştırma
16 Gizli lojik kontak anahtarı (CVT olmayan
durdur&çalıştır)
17 Ön çarpmanın engellenmesi
