OPEL KARL 2016 Sürücü El Kitabı (in Turkish)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
60 Göstergeler ve Kumanda Birimleri

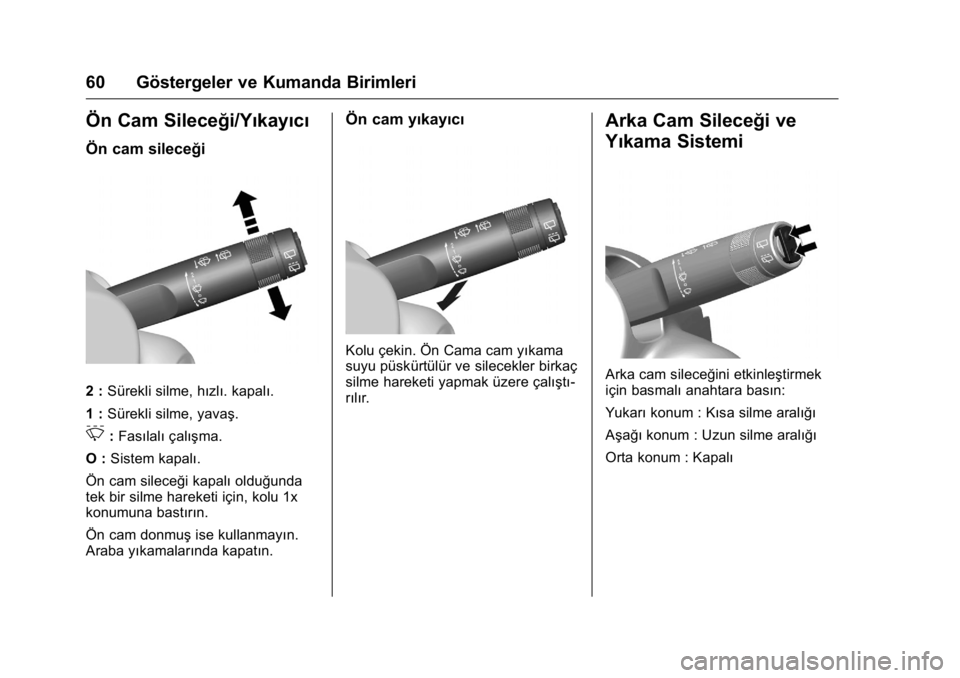

Ön Cam Sileceği/Yıkayıcı
Ön cam sileceği
2 :Sürekli silme, hızlı. kapalı.
1 : Sürekli silme, yavaş.
3:Fasılalı çalışma.
O : Sistem kapalı.
Ön cam sileceği kapalı olduğunda
tek bir silme hareketi için, kolu 1x
konumuna bastırın.
Ön cam donmuş ise kullanmayın.
Araba yıkamalarında kapatın.
Ön cam yıkayıcı
Kolu çekin. Ön Cama cam yıkama
suyu püskürtülür ve silecekler birkaç
silme hareketi yapmak üzere çalıştı-
rılır.
Arka Cam Sileceği ve
Yıkama Sistemi
Arka cam sileceğini etkinleştirmek
için basmalı anahtara basın:
Yukarı konum : Kısa silme aralığı
Aşağı konum : Uzun silme aralığı
Orta konum : Kapalı

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Göstergeler ve Kumanda Birimleri 61

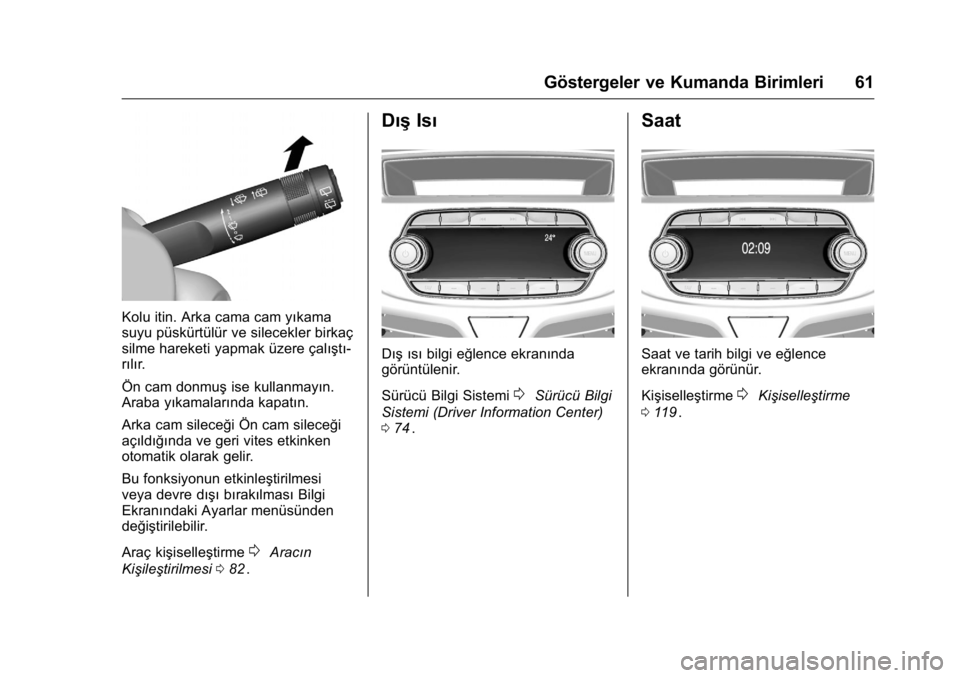

Kolu itin. Arka cama cam yıkama
suyu püskürtülür ve silecekler birkaç
silme hareketi yapmak üzere çalıştı-
rılır.
Ön cam donmuşise kullanmayın.
Araba yıkamalarında kapatın.
Arka cam sileceği Ön cam sileceği
açıldığında ve geri vites etkinken
otomatik olarak gelir.
Bu fonksiyonun etkinleştirilmesi
veya devre dışı bırakılmasıBilgi
Ekranındaki Ayarlar menüsünden
değiştirilebilir.
Araç kişiselleştirme
0Aracın
Kişileştirilmesi 082
ii.
Dış Isı
Dış ısı bilgi eğlence ekranında
görüntülenir.
Sürücü Bilgi Sistemi
0Sürücü Bilgi
Sistemi (Driver Information Center)
0 74
ii.
Saat
Saat ve tarih bilgi ve eğlence
ekranında görünür.
Kişiselleştirme
0Kişiselleştirme
0 119
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
62 Göstergeler ve Kumanda Birimleri
Aksesuar Prizleri
12 Volt aksesuar prizi orta konsolda
bulunmaktadır.
Prizlere bağlanan elektrikli
aksesuarın maksimum akım çekişi
120 Watt'ıaşmamalıdır.
Kontak kapatıldığında aksesuar prizi
devre dışı bırakılır. Ayrıca araç akü
voltajının düşmesi durumunda da
aksesuar prizi devre dışı bırakılır.
Bağlı olan elektrikli aksesuarlar DIN
VDE 40 839 içerisinde belirtilen
elektromanyetik uyumluluk gerekli-
liklerine uymalıdırlar. Şarj cihazı
veya akü gibi akım
sağlayıcı aksesuarları bağlamayın.
Uygun olmayan soketleri takarak
prizleri hasara uğratmayın.
Çalıştır-durdur sistemi
0Stop-Start
Sistemi 0142
ii.
Uyarı Lambaları,
Göstergeler ve
Kontrol Lambaları
Kilometre saati
Araç hızını gösterir.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Göstergeler ve Kumanda Birimleri 63

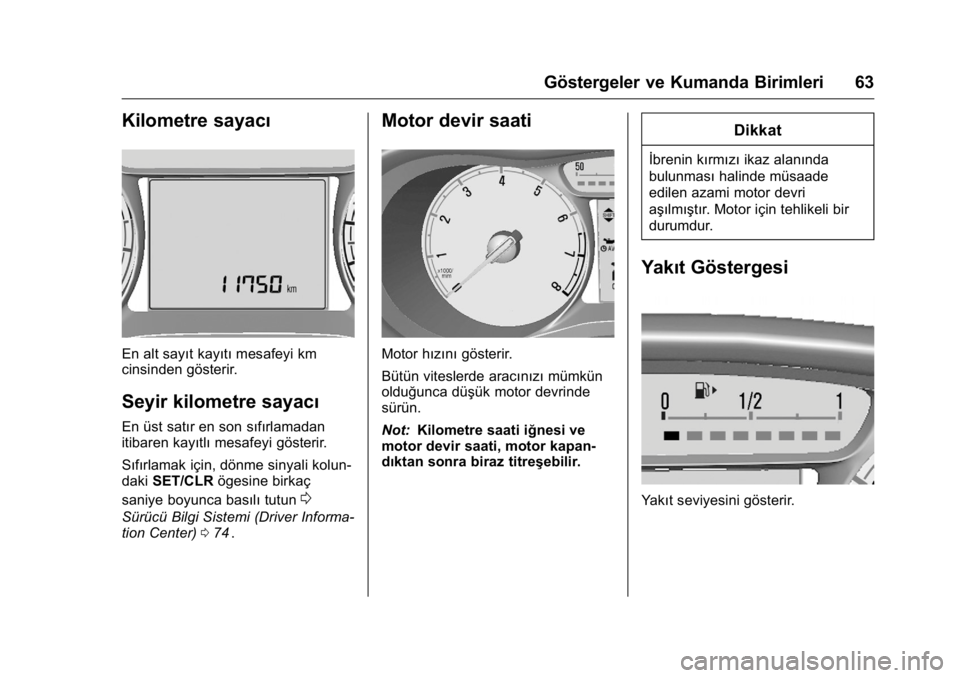

Kilometre sayacı
En alt sayıt kayıtımesafeyi km
cinsinden gösterir.
Seyir kilometre sayacı
En üst satır en son sıfırlamadan
itibaren kayıtlı mesafeyi gösterir.
Sıfırlamak için, dönme sinyali kolun-
daki SET/CLR ögesine birkaç
saniye boyunca basılı tutun
0
Sürücü Bilgi Sistemi (Driver Informa-
tion Center)074ii.
Motor devir saati
Motor hızını gösterir.
Bütün viteslerde aracınızı mümkün
olduğunca düşük motor devrinde
sürün.
Not: Kilometre saati iğnesi ve
motor devir saati, motor kapan-
dıktan sonra biraz titreşebilir.
Dikkat
İbrenin kırmızı ikaz alanında
bulunması halinde müsaade
edilen azami motor devri
aşılmıştır. Motor için tehlikeli bir
durumdur.
Yakıt Göstergesi
Yakıt seviyesini gösterir.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
64 Göstergeler ve Kumanda Birimleri

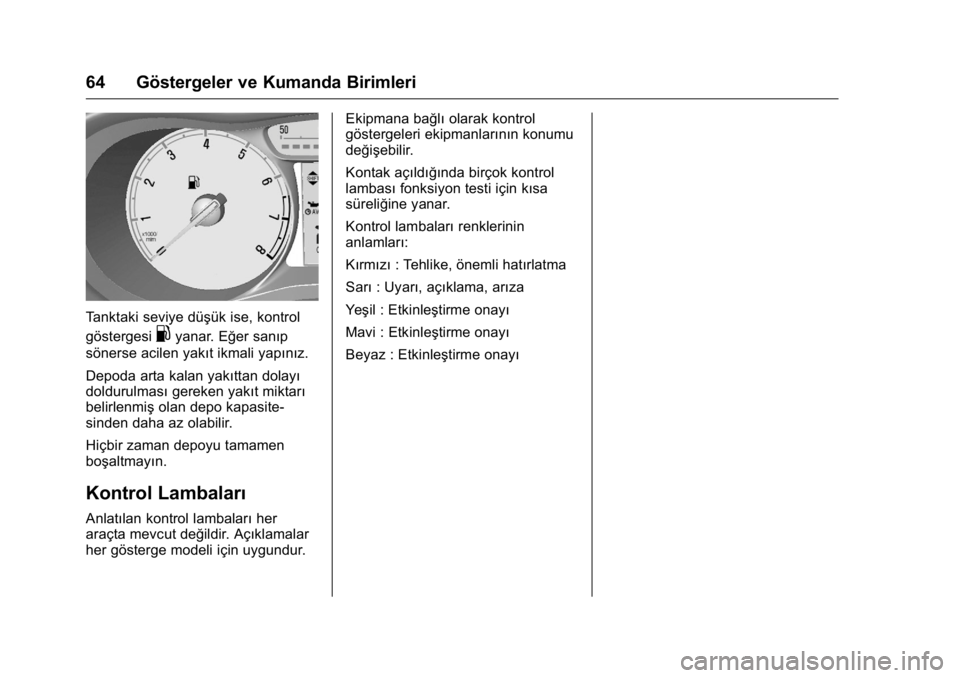

Tanktaki seviye düşük ise, kontrol
göstergesi
.yanar. Eğer sanıp
sönerse acilen yakıt ikmali yapınız.
Depoda arta kalan yakıttan dolayı
doldurulması gereken yakıt miktarı
belirlenmiş olan depo kapasite-
sinden daha az olabilir.
Hiçbir zaman depoyu tamamen
boşaltmayın.
Kontrol Lambaları
Anlatılan kontrol lambaları her
araçta mevcut değildir. Açıklamalar
her gösterge modeli için uygundur. Ekipmana bağlı
olarak kontrol
göstergeleri ekipmanlarının konumu
değişebilir.
Kontak açıldığında birçok kontrol
lambası fonksiyon testi için kısa
süreliğine yanar.
Kontrol lambaları renklerinin
anlamları:
Kırmızı : Tehlike, önemli hatırlatma
Sarı : Uyarı, açıklama, arıza
Yeşil : Etkinleştirme onayı
Mavi : Etkinleştirme onayı
Beyaz : Etkinleştirme onayı

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Göstergeler ve Kumanda Birimleri 65

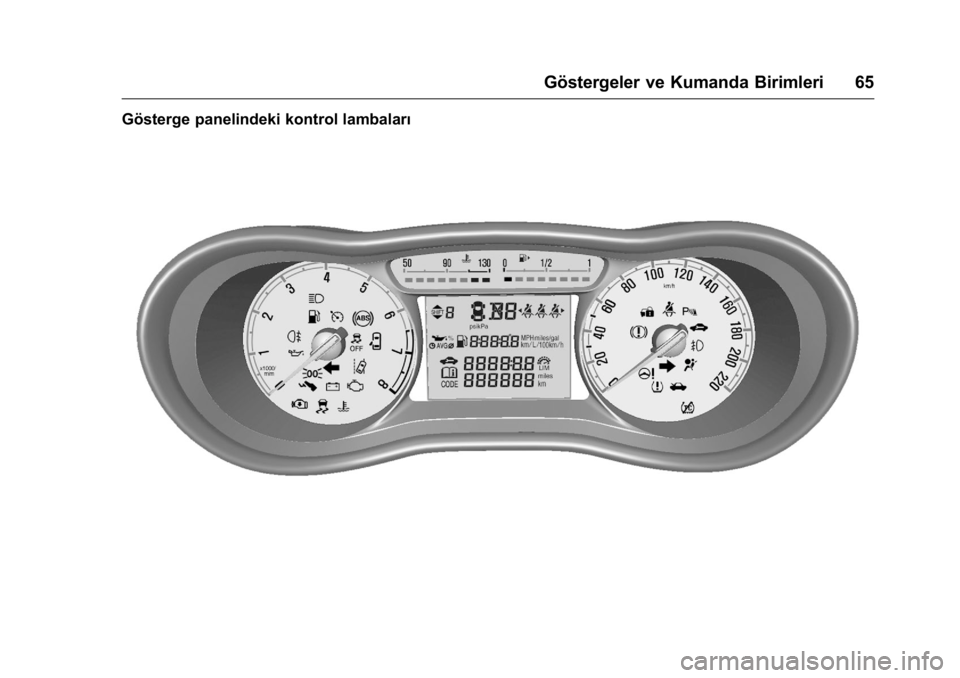

Gösterge panelindeki kontrol lambaları

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
66 Göstergeler ve Kumanda Birimleri

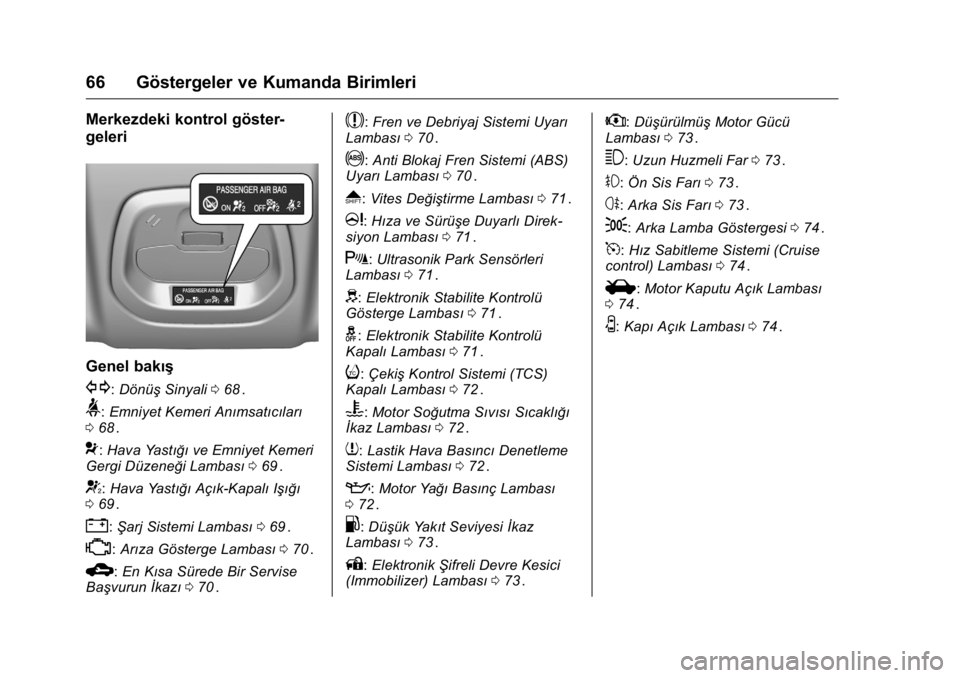

Merkezdeki kontrol göster-
geleri
Genel bakış
G:Dönüş Sinyali 068ii.
>:Emniyet Kemeri Anımsatıcıları
0 68ii.
9:Hava Yastığı ve Emniyet Kemeri
Gergi Düzeneği Lambası 069ii.
+:Hava Yastığı Açık-KapalıIşığı
0 69ii.
":Şarj Sistemi Lambası 069ii.
*:Arıza Gösterge Lambası 070ii.
B:En Kısa Sürede Bir Servise
Başvurun İkazı070ii.
$:Fren ve Debriyaj Sistemi Uyarı
Lambası 070ii.
!:Anti Blokaj Fren Sistemi (ABS)
Uyarı Lambası 070ii.
*:Vites Değiştirme Lambası 071ii.
m:Hıza ve Sürüşe Duyarlı Direk-
siyon Lambası 071ii.
X:Ultrasonik Park Sensörleri
Lambası 071ii.
d:Elektronik Stabilite Kontrolü
Gösterge Lambası 071ii.
g:Elektronik Stabilite Kontrolü
Kapalı Lambası 071ii.
i:Çekiş Kontrol Sistemi (TCS)
Kapalı Lambası 072ii.
C:Motor Soğutma Sıvısı Sıcaklığı
İkaz Lambası 072ii.
7:Lastik Hava Basıncı Denetleme
Sistemi Lambası 072ii.
::Motor Yağı Basınç Lambası
0 72ii.
.:Düşük Yakıt Seviyesi İkaz
Lambası 073ii.
A:Elektronik Şifreli Devre Kesici
(Immobilizer) Lambası 073ii.
w:Düşürülmüş Motor Gücü
Lambası 073ii.
3:Uzun Huzmeli Far 073ii.
#:Ön Sis Farı 073ii.
s:Arka Sis Farı 073ii.
;:Arka Lamba Göstergesi 074ii.
5:Hız Sabitleme Sistemi (Cruise
control) Lambası 074ii.
i:Motor Kaputu Açık Lambası
0 74ii.
U:Kapı Açık Lambası 074ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Göstergeler ve Kumanda Birimleri 67

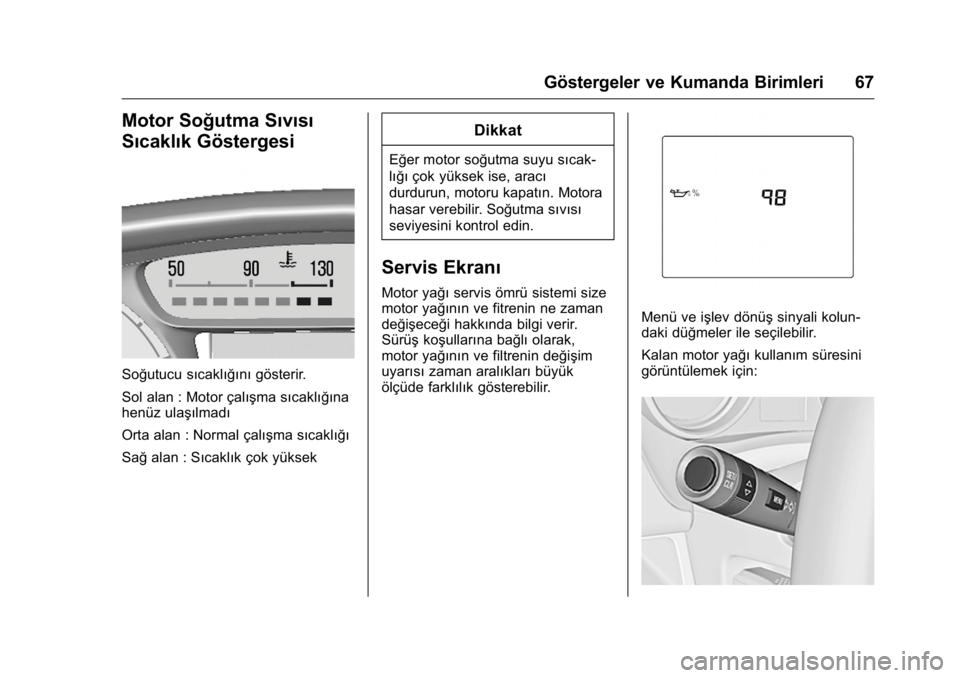

Motor Soğutma Sıvısı
Sıcaklık Göstergesi
Soğutucu sıcaklığınıgösterir.
Sol alan : Motor çalışma sıcaklığına
henüz ulaşılmadı
Orta alan : Normal çalışma sıcaklığı
Sağ alan : Sıcaklık çok yüksek
Dikkat
Eğer motor soğutma suyu sıcak-
lığıçok yüksek ise, aracı
durdurun, motoru kapatın. Motora
hasar verebilir. Soğutma sıvısı
seviyesini kontrol edin.
Servis Ekranı
Motor yağı servis ömrü sistemi size
motor yağının ve fitrenin ne zaman
değişeceği hakkında bilgi verir.
Sürüş koşullarına bağlı olarak,
motor yağının ve filtrenin değişim
uyarısı zaman aralıkları büyük
ölçüde farklılık gösterebilir.
Menü ve işlev dönüş sinyali kolun-
daki düğmeler ile seçilebilir.
Kalan motor yağı kullanım süresini
görüntülemek için:

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
68 Göstergeler ve Kumanda Birimleri
MENU(FREKANS AYARI/MENÜ)
düğmesine basarak, Araç Bilgi
Menüsünü seçin.
Ayar tekerini Kalan Motor Yağı
ömrünü seçmek için çevirin.
Sistemin düzgün işlemesi için her
motor yağı değişiminden sonra sıfır-
lama yapılmalıdır. Bir servise
başvurun.
Sıfırlamak için SET/CLRüzerine
basın. Kontak açık ama motor çalış-
mıyor olmalıdır.
Sistem motor yağ ömrünün azalmış
olduğunu hesapladığında, Sürücü
Bilgi Sisteminde, Motor Yağını
Yakında Değiştirin veya bir ikaz
kodu görüntülenir. Bir hafta veya
500 km içerisinde (hangisi daha
erken gerçekleşirse) motor yağını ve
filtreyi bir teknik atölyeye değiştirin.
Sürücü Bilgi Sistemi
0Sürücü Bilgi
Sistemi (Driver Information Center)
0 74
ii.
Servis bilgileri
0Servis/bakım
bilgisi 0201
ii.
Dönüş Sinyali
Kontrol lambasıGyeşil renkte
yanar veya yanıp söner.
Kısa süre için yanar
Park ışıkları açık.
Yanıp sönmesi
Dönüş sinyali veya dörtlü ikaz
flaşörü etkinleştirilmiş.
Hızlı yanıp sönme: dönüş sinyali
lambasında veya bağlantılı sigor-
tada arıza, treylerde dönüş sinyali
arızası.
Ampul değiştirme
0Ampul Değiş-
tirme 0169
ii.
Sigortalar
0Sigortalar 0176ii.
Dönüş sinyal lambaları
0Dönüşve
Şerit Değiştirme Sinyalleri 091
ii.
Emniyet Kemeri Anımsatı-
cıları
Ön koltuklarda emniyet kemeri
takma uyarısı
>kırmızı renkte yanar veya yanıp
söner.
Yanması
Kontak açıldıktan sonra emniyet
kemeri takılana kadar.
Yanıp sönmesi
Motor açıldıktan en fazla 100 saniye
sonra emniyet kemeri takılana
kadar.
Emniyet kemerini takmak
0Üç
Noktalı Emniyet Kemeri 035
ii.
Arka koltuklarda emniyet
kemeri takma uyarısı
Sürücü Bilgi Sistemindeki>ögesi
yanar veya yanıp söner.
Yanıp sönmesi
Sürüşe başlandıktan sonra emniyet
kemeri takılmadığında.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Göstergeler ve Kumanda Birimleri 69
Emniyet kemerini takmak0Üç
Noktalı Emniyet Kemeri 035
ii.
Hava Yastığı ve Emniyet
Kemeri Gergi Düzeni
Lambası
Kontrol lambası9kırmızı renkte
yanar.
Kontak açıldığında kontrol lambası
yaklaşık bir iki saniye yanar. Kontrol
lambası yanmıyor veya bir kaç
saniye sonra sönmüyor veya sürüş
esnasında yanıyorsa, hava yastığı
sisteminde bir arıza var demektir.
Bir servise başvurun. Hava yastık-
ları ve emniyet kemerleri germe
gerdiricileri kaza anında tetiklenme-
yebilir.
Kemer gerdiricilerin veya hava
yastıklarının bir defa devreye girme-
lerinin ardından işlevselliğinin sona
ermesi
9kontrol lambasının sürekli
yanması ile gösterilir.
{Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Emniyet Kemerleri, hava yastığı
sistemi
0Emniyet Kemerleri 034ii,
Hava Yastığı Sistemi037
ii.
Hava Yastığı Açık-Kapalı
Işığı
Kontrol lambası/sarı renkte
yanar.
Kontak açıldıktan sonra yaklaşık
birkaç saniyeliğine kontrol lambası
kırmızı renkte yanar. Ön yolcu
koltuğu hava yastığı etkinleştiril-
miştir.
Kontrol lambası
+sarı renkte
yanar.
Ön yolcu koltuğu hava yastığı devre
dışı bırakılmıştır
0Hava Yastığı
Açma-Kapama Düğmesi 042
ii.
{Tehlike
Etkinleştirilmiş ön yolcu koltuğu
hava yastığı ile çocuk emniyet
sistemi kullanılması halince çocuk
için ölümcül yaralanma riski
vardır. Devre dışı bırakılmışön
yolcu koltuğu hava yastığı sistemi
ile seyahat eden bir yetişkin için
ölümcül yaralanma riski vardır.
Şarj Sistemi Işığı
Kontrol lambası"kırmızı renkte
yanar.
Kontrol lambası, kontak açıldıktan
sonra yanar, motor çalıştıktan kısa
bir süre sonra söner.
Motor çalışırken yanarsa
Aracınızı durdurun, motoru stop
edin. Araç aküsü şarj etmiyor
demektir. Motorun soğutması
kesilmiş olabilir. Fren servo ünitesi
etkili olmayabilir. Bir servise
başvurun.
