OPEL MOVANO_B 2020 Manuel d'utilisation (in French)

Rangement79Sortir le porte-documents du tableau
de bord en tirant la base vers l'arrière,
puis en la pivotant vers le bas.
Pour le rentrer, soulever la base
jusqu'à ce que le porte-documents
soit horizontal, puis le repousser à
fond.
Plateau
Appuyer sur le devant pour ouvrir.
Ne placer aucun objet dur ou lourd sur
le plateau.
Boîte à gants
Selon la version, tirer sur la poignée
ou appuyer sur le bouton pour ouvrir
la boîte à gants.
En roulant, la boîte à gants doit rester fermée.
Sur certaines versions, la boîte à
gants est ventilée.
Refroidisseur de boîte à gants
3 243.
Porte-gobelets
Des porte-gobelets se trouvent à
chaque extrémité du tableau de bord
et dans la partie centrale inférieure du
tableau de bord.
Appuyer sur le devant pour ouvrir.
En outre, des porte-gobelets peuvent être placés à l'arrière du siège passa‐
ger central avant.
Rabattement du dossier de siège
passager 3 80.
En fonction du modèles, des porte-
gobelets peuvent également se trou‐
ver dans la partie inférieure avant des
sièges arrière.

80RangementLes porte-gobelets peuvent aussi êtreutilisés pour maintenir le cendrier
amovible 3 96.
Rangement à l'avant En fonction du modèle, des crochets
à vêtements ou des filets de range‐
ment peuvent être présents sur la
cloison de la cabine.
Les poches des portes avant sont
dotées de porte-bouteilles.
Rabattement de dossier de siège
passager avant centralTirer sur le levier de déverrouillage
d'accoudoir sur le siège de passager
avant central vers l'avant du véhicule
avant de rabattre l'accoudoir en posi‐ tion horizontale.
L'arrière de l'accoudoir comprend des
compartiments de rangement, des
porte-gobelets et une étagère pivo‐ tante qui peuvent être utilisés pourl'écriture ou des documents.
Replacer l'étagère pivotante à sa
position d'origine avant de tirer sur le
levier de relâchement d'accoudoir et
de lever l'accoudoir.
Vide-poches de pavillonLe poids total dans ces comparti‐
ments ne doit pas dépasser 5 kg.
Vide-poches sous le siège
En utilisant les deux boucles de l'as‐
sise de siège du passager, tirer l'as‐
sise vers l'avant pour accéder au
rangement situé sous le siège.

Rangement81Siège de banquette arrière
Soulever la base du siège à l'avant etle déposer pour accéder à l'espace de
rangement sous le siège de
banquette.
En fonction du modèle, les sièges de
banquette peuvent également
comporter des espaces de range‐
ment dans la partie inférieure avant
du siège et un filet de rangement sur
le côté extérieur du siège.
Rangement de toit
Le poids total dans ce compartiment
ne doit pas dépasser 35 kg.
Rangement à l'arrière
Combi, bus
Il est possible de ranger des objets
dans des compartiments placés au-
dessus des sièges de passager
arrière.
Le poids total ne doit pas dépasser
20 kg en vérifiant qu'il est bien reparti.
Coffre9 Attention
Toujours s'assurer que le charge‐
ment dans le véhicule est bien
arrimé. Sans quoi, des objets
pourraient se trouver projetés
dans l'habitacle, provoquant des
blessures ou des dégâts au char‐
gement ou au véhicule.
Utiliser les poignées de maintien,
placées à côté des portes arrière et
coulissantes pour l'assistance
pendant l'entrée et la sortie du coffre.

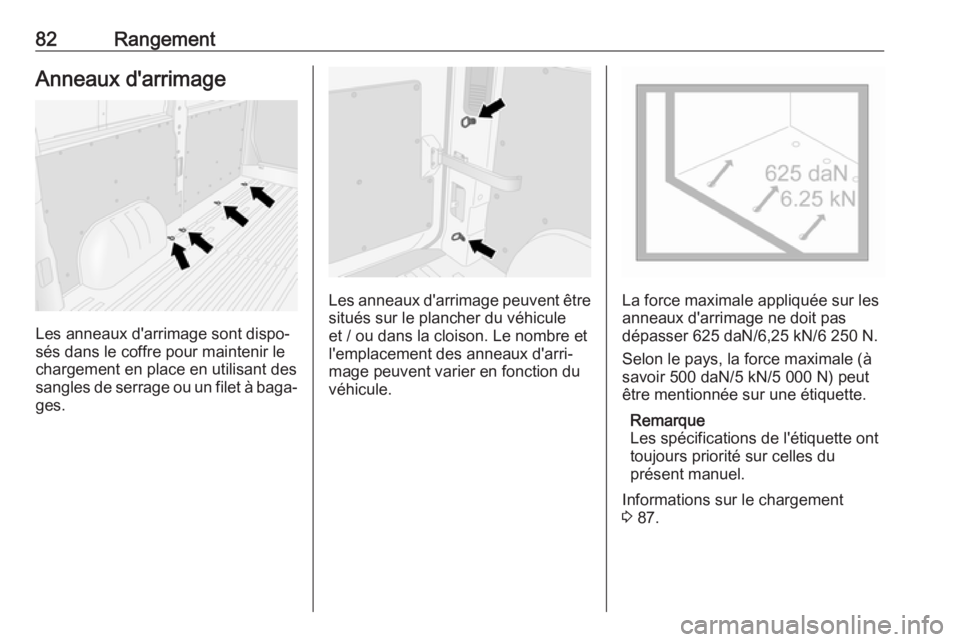

82RangementAnneaux d'arrimage
Les anneaux d'arrimage sont dispo‐
sés dans le coffre pour maintenir le
chargement en place en utilisant des
sangles de serrage ou un filet à baga‐
ges.
Les anneaux d'arrimage peuvent être
situés sur le plancher du véhicule
et / ou dans la cloison. Le nombre et
l'emplacement des anneaux d'arri‐
mage peuvent varier en fonction du
véhicule.La force maximale appliquée sur les
anneaux d'arrimage ne doit pas
dépasser 625 daN/6,25 kN/6 250 N.
Selon le pays, la force maximale (à
savoir 500 daN/5 kN/5 000 N) peut
être mentionnée sur une étiquette.
Remarque
Les spécifications de l'étiquette ont
toujours priorité sur celles du
présent manuel.
Informations sur le chargement
3 87.

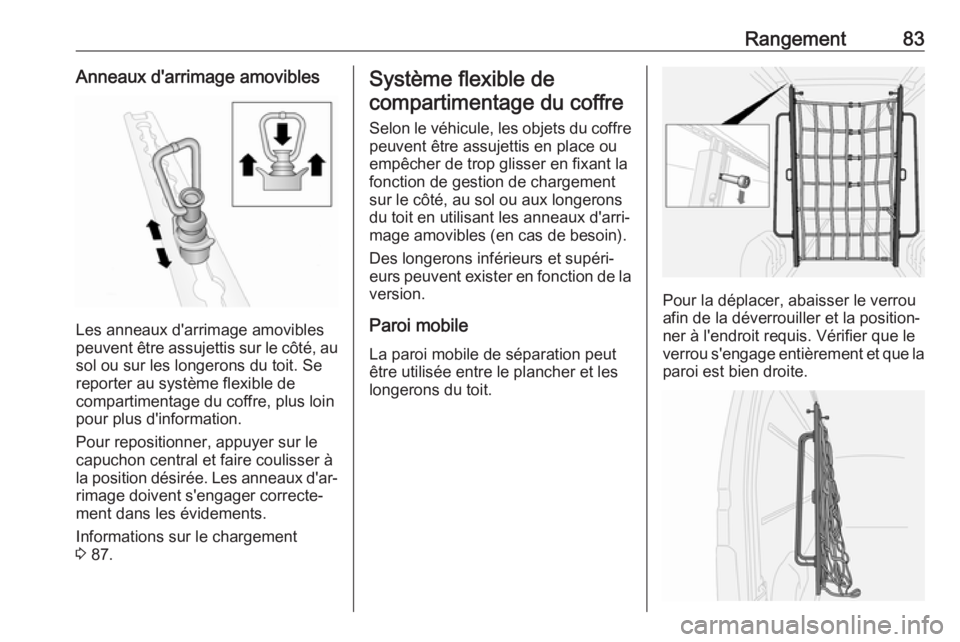

Rangement83Anneaux d'arrimage amovibles
Les anneaux d'arrimage amovibles
peuvent être assujettis sur le côté, au
sol ou sur les longerons du toit. Se
reporter au système flexible de
compartimentage du coffre, plus loin
pour plus d'information.
Pour repositionner, appuyer sur le
capuchon central et faire coulisser à
la position désirée. Les anneaux d'ar‐
rimage doivent s'engager correcte‐
ment dans les évidements.
Informations sur le chargement
3 87.
Système flexible de
compartimentage du coffre
Selon le véhicule, les objets du coffre peuvent être assujettis en place ou
empêcher de trop glisser en fixant la
fonction de gestion de chargement
sur le côté, au sol ou aux longerons du toit en utilisant les anneaux d'arri‐
mage amovibles (en cas de besoin).
Des longerons inférieurs et supéri‐
eurs peuvent exister en fonction de la version.
Paroi mobile
La paroi mobile de séparation peut
être utilisée entre le plancher et les
longerons du toit.
Pour la déplacer, abaisser le verrou
afin de la déverrouiller et la position‐
ner à l'endroit requis. Vérifier que le
verrou s'engage entièrement et que la
paroi est bien droite.

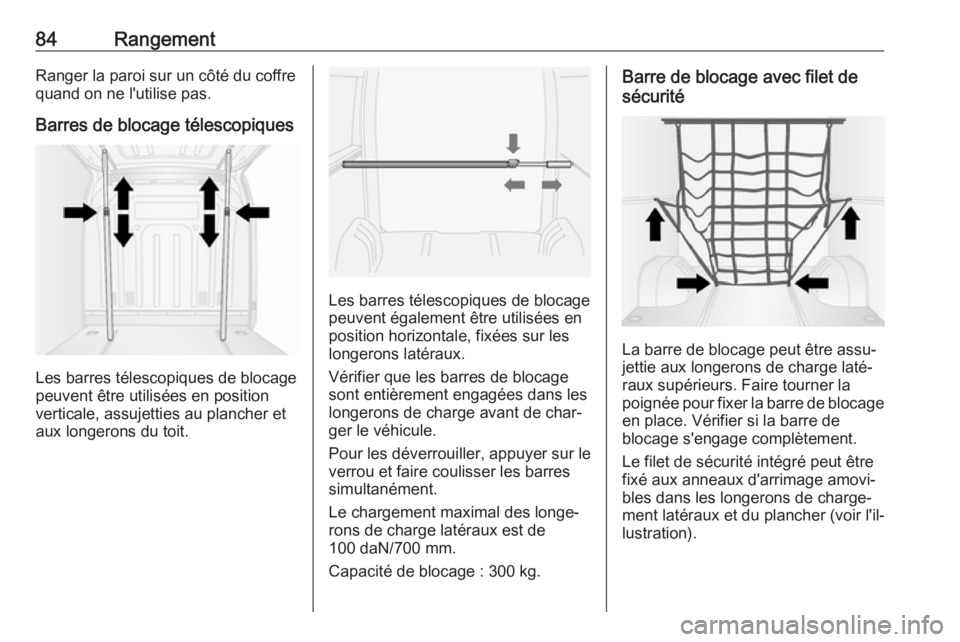

84RangementRanger la paroi sur un côté du coffrequand on ne l'utilise pas.
Barres de blocage télescopiques
Les barres télescopiques de blocage
peuvent être utilisées en position
verticale, assujetties au plancher et
aux longerons du toit.
Les barres télescopiques de blocage
peuvent également être utilisées en position horizontale, fixées sur les
longerons latéraux.
Vérifier que les barres de blocage
sont entièrement engagées dans les
longerons de charge avant de char‐
ger le véhicule.
Pour les déverrouiller, appuyer sur le
verrou et faire coulisser les barres
simultanément.
Le chargement maximal des longe‐
rons de charge latéraux est de
100 daN/700 mm.
Capacité de blocage : 300 kg.
Barre de blocage avec filet de
sécurité
La barre de blocage peut être assu‐
jettie aux longerons de charge laté‐
raux supérieurs. Faire tourner la
poignée pour fixer la barre de blocage en place. Vérifier si la barre de
blocage s'engage complètement.
Le filet de sécurité intégré peut être
fixé aux anneaux d'arrimage amovi‐
bles dans les longerons de charge‐
ment latéraux et du plancher (voir l'il‐
lustration).

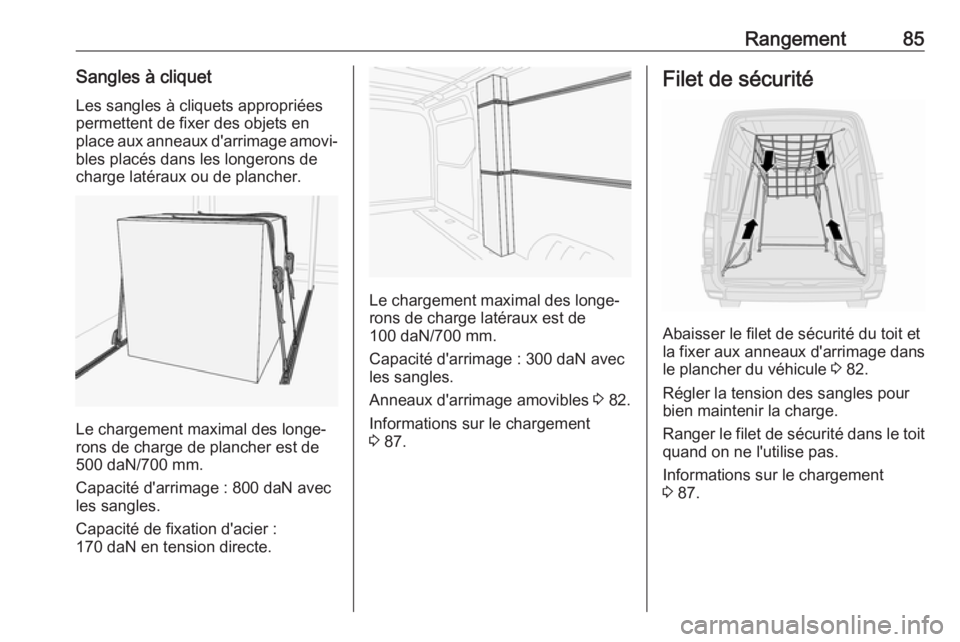

Rangement85Sangles à cliquetLes sangles à cliquets appropriées
permettent de fixer des objets en
place aux anneaux d'arrimage amovi‐ bles placés dans les longerons de
charge latéraux ou de plancher.
Le chargement maximal des longe‐
rons de charge de plancher est de
500 daN/700 mm.
Capacité d'arrimage : 800 daN avec
les sangles.
Capacité de fixation d'acier :
170 daN en tension directe.
Le chargement maximal des longe‐
rons de charge latéraux est de
100 daN/700 mm.
Capacité d'arrimage : 300 daN avec
les sangles.
Anneaux d'arrimage amovibles 3 82.
Informations sur le chargement
3 87.
Filet de sécurité
Abaisser le filet de sécurité du toit et
la fixer aux anneaux d'arrimage dans le plancher du véhicule 3 82.
Régler la tension des sangles pour
bien maintenir la charge.
Ranger le filet de sécurité dans le toit quand on ne l'utilise pas.
Informations sur le chargement
3 87.

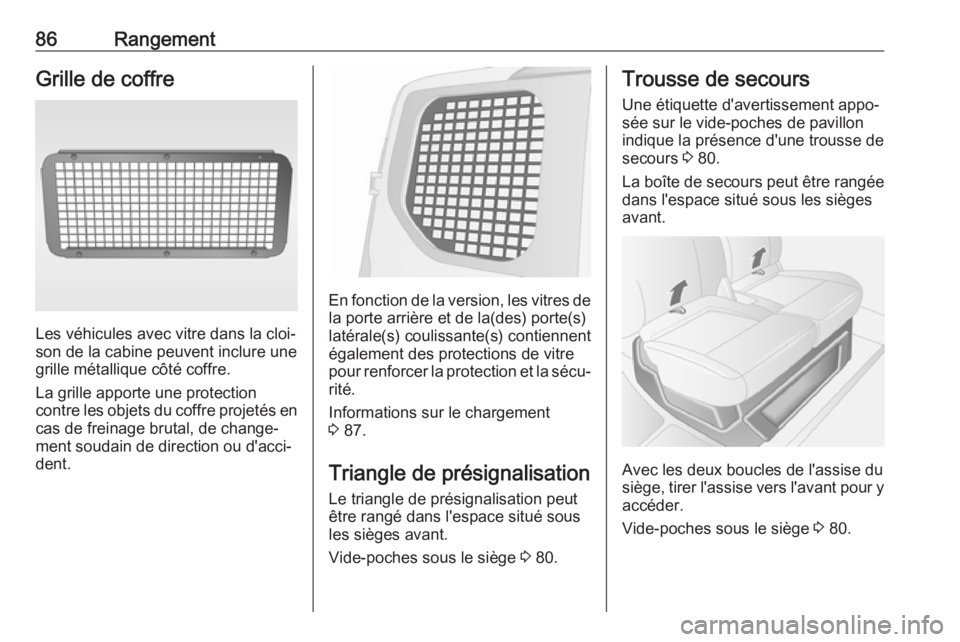

86RangementGrille de coffre
Les véhicules avec vitre dans la cloi‐
son de la cabine peuvent inclure une
grille métallique côté coffre.
La grille apporte une protection
contre les objets du coffre projetés en
cas de freinage brutal, de change‐
ment soudain de direction ou d'acci‐
dent.
En fonction de la version, les vitres de la porte arrière et de la(des) porte(s)
latérale(s) coulissante(s) contiennent
également des protections de vitre
pour renforcer la protection et la sécu‐
rité.
Informations sur le chargement
3 87.
Triangle de présignalisation Le triangle de présignalisation peutêtre rangé dans l'espace situé sous
les sièges avant.
Vide-poches sous le siège 3 80.
Trousse de secours
Une étiquette d'avertissement appo‐
sée sur le vide-poches de pavillon
indique la présence d'une trousse de
secours 3 80.
La boîte de secours peut être rangée dans l'espace situé sous les siègesavant.
Avec les deux boucles de l'assise du
siège, tirer l'assise vers l'avant pour y
accéder.
Vide-poches sous le siège 3 80.

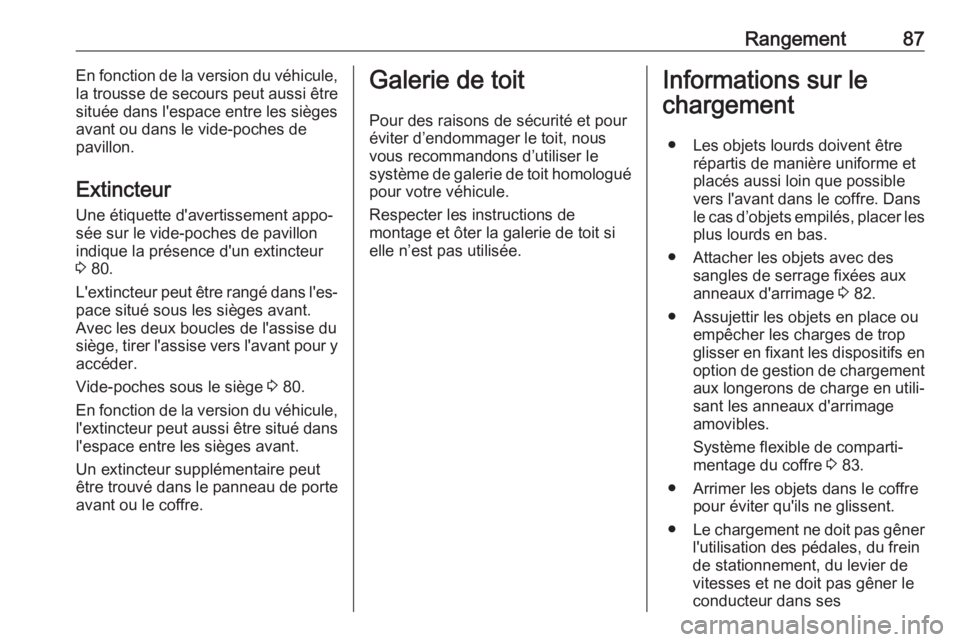

Rangement87En fonction de la version du véhicule,
la trousse de secours peut aussi être
située dans l'espace entre les sièges
avant ou dans le vide-poches de
pavillon.
Extincteur
Une étiquette d'avertissement appo‐
sée sur le vide-poches de pavillon
indique la présence d'un extincteur
3 80.
L'extincteur peut être rangé dans l'es‐
pace situé sous les sièges avant.
Avec les deux boucles de l'assise du
siège, tirer l'assise vers l'avant pour y
accéder.
Vide-poches sous le siège 3 80.
En fonction de la version du véhicule,
l'extincteur peut aussi être situé dans l'espace entre les sièges avant.
Un extincteur supplémentaire peut
être trouvé dans le panneau de porte avant ou le coffre.Galerie de toit
Pour des raisons de sécurité et pour
éviter d’endommager le toit, nous
vous recommandons d’utiliser le
système de galerie de toit homologué
pour votre véhicule.
Respecter les instructions de
montage et ôter la galerie de toit si
elle n’est pas utilisée.Informations sur le
chargement
● Les objets lourds doivent être répartis de manière uniforme et
placés aussi loin que possible
vers l'avant dans le coffre. Dans
le cas d’objets empilés, placer les plus lourds en bas.
● Attacher les objets avec des sangles de serrage fixées aux
anneaux d'arrimage 3 82.
● Assujettir les objets en place ou empêcher les charges de trop
glisser en fixant les dispositifs en
option de gestion de chargement aux longerons de charge en utili‐
sant les anneaux d'arrimage
amovibles.
Système flexible de comparti‐ mentage du coffre 3 83.
● Arrimer les objets dans le coffre pour éviter qu'ils ne glissent.
● Le chargement ne doit pas gêner
l'utilisation des pédales, du frein
de stationnement, du levier de
vitesses et ne doit pas gêner le
conducteur dans ses

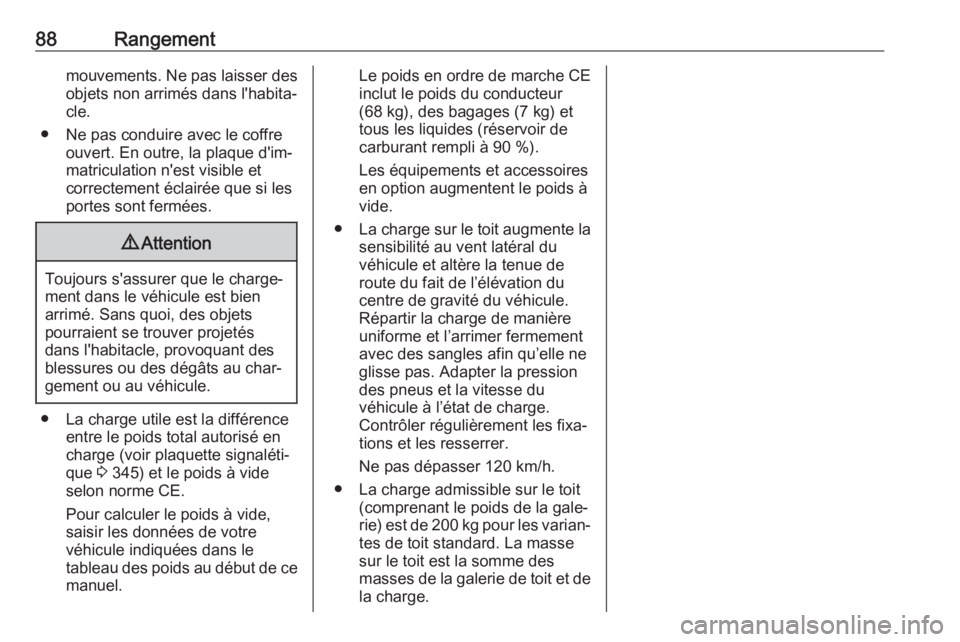

88Rangementmouvements. Ne pas laisser des
objets non arrimés dans l'habita‐
cle.
● Ne pas conduire avec le coffre ouvert. En outre, la plaque d'im‐
matriculation n'est visible et
correctement éclairée que si les
portes sont fermées.9 Attention
Toujours s'assurer que le charge‐
ment dans le véhicule est bien
arrimé. Sans quoi, des objets
pourraient se trouver projetés
dans l'habitacle, provoquant des
blessures ou des dégâts au char‐
gement ou au véhicule.
● La charge utile est la différence entre le poids total autorisé en
charge (voir plaquette signaléti‐
que 3 345) et le poids à vide
selon norme CE.
Pour calculer le poids à vide,
saisir les données de votre
véhicule indiquées dans le
tableau des poids au début de ce
manuel.
Le poids en ordre de marche CE inclut le poids du conducteur(68 kg), des bagages (7 kg) et
tous les liquides (réservoir de
carburant rempli à 90 %).
Les équipements et accessoires
en option augmentent le poids à
vide.
● La charge sur le toit augmente la
sensibilité au vent latéral du
véhicule et altère la tenue de
route du fait de l’élévation du
centre de gravité du véhicule.
Répartir la charge de manière
uniforme et l’arrimer fermement
avec des sangles afin qu’elle ne glisse pas. Adapter la pressiondes pneus et la vitesse du
véhicule à l’état de charge.
Contrôler régulièrement les fixa‐
tions et les resserrer.
Ne pas dépasser 120 km/h.
● La charge admissible sur le toit (comprenant le poids de la gale‐
rie) est de 200 kg pour les varian‐
tes de toit standard. La masse
sur le toit est la somme des
masses de la galerie de toit et de
la charge.
