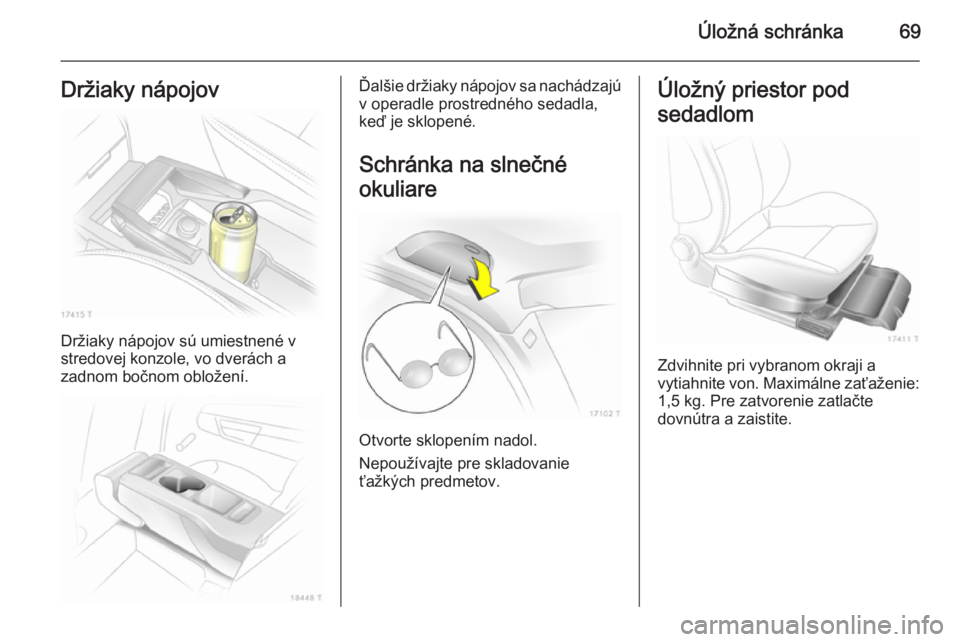

Úložná schránka69Držiaky nápojov
Držiaky nápojov sú umiestnené v
stredovej konzole, vo dverách a
zadnom bočnom obložení.
Ďalšie držiaky nápojov sa nachádzajú
v operadle prostredného sedadla,
keď je sklopené.
Schránka na slnečné
okuliare
Otvorte sklopením nadol.
Nepoužívajte pre skladovanie
ťažkých predmetov.
Úložný priestor pod
sedadlom
Zdvihnite pri vybranom okraji a
vytiahnite von. Maximálne zaťaženie: 1,5 kg. Pre zatvorenie zatlačte
dovnútra a zaistite.

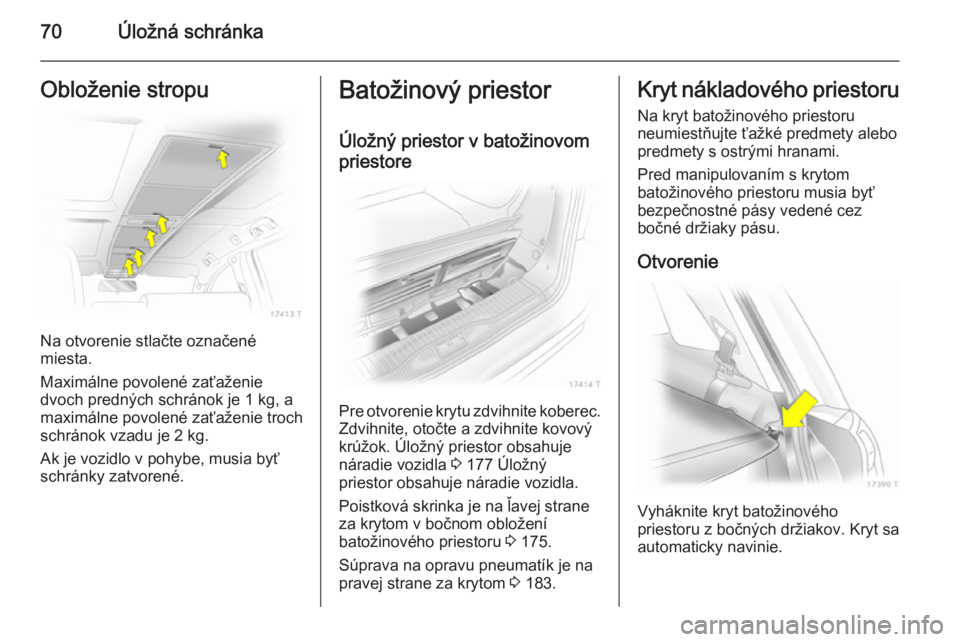

70Úložná schránkaObloženie stropu
Na otvorenie stlačte označené
miesta.
Maximálne povolené zaťaženie
dvoch predných schránok je 1 kg, a
maximálne povolené zaťaženie troch
schránok vzadu je 2 kg.
Ak je vozidlo v pohybe, musia byť
schránky zatvorené.
Batožinový priestor
Úložný priestor v batožinovom
priestore
Pre otvorenie krytu zdvihnite koberec. Zdvihnite, otočte a zdvihnite kovový
krúžok. Úložný priestor obsahuje
náradie vozidla 3 177 Úložný
priestor obsahuje náradie vozidla.
Poistková skrinka je na ľavej strane
za krytom v bočnom obložení
batožinového priestoru 3 175.
Súprava na opravu pneumatík je na pravej strane za krytom 3 183.
Kryt nákladového priestoru
Na kryt batožinového priestoru
neumiestňujte ťažké predmety alebo
predmety s ostrými hranami.
Pred manipulovaním s krytom
batožinového priestoru musia byť
bezpečnostné pásy vedené cez
bočné držiaky pásu.
Otvorenie
Vyháknite kryt batožinového
priestoru z bočných držiakov. Kryt sa
automaticky navinie.

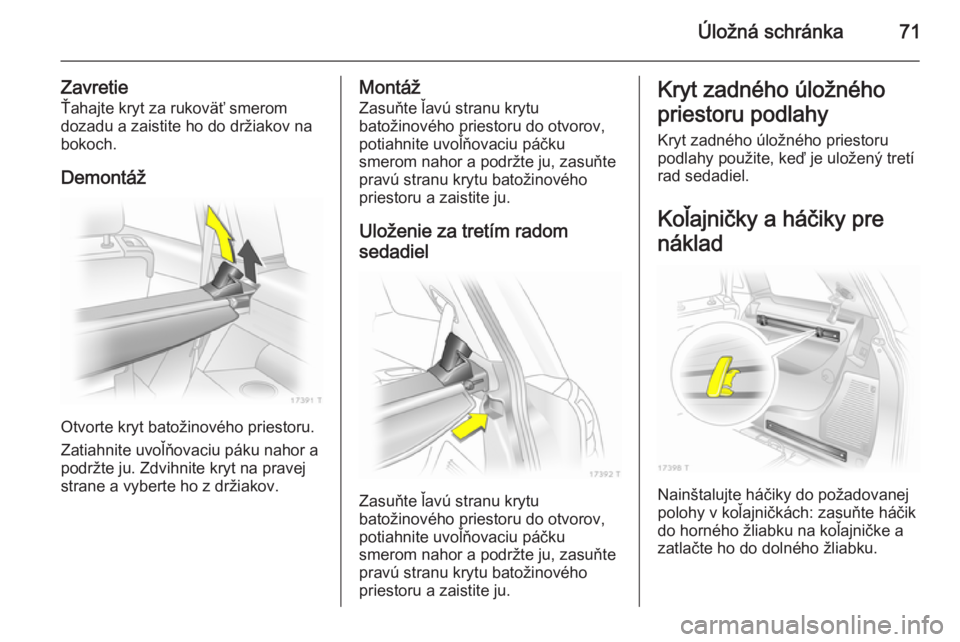

Úložná schránka71
Zavretie
Ťahajte kryt za rukoväť smerom dozadu a zaistite ho do držiakov na
bokoch.
Demontáž
Otvorte kryt batožinového priestoru.
Zatiahnite uvoľňovaciu páku nahor a
podržte ju. Zdvihnite kryt na pravej
strane a vyberte ho z držiakov.
Montáž
Zasuňte ľavú stranu krytu
batožinového priestoru do otvorov,
potiahnite uvoľňovaciu páčku
smerom nahor a podržte ju, zasuňte
pravú stranu krytu batožinového
priestoru a zaistite ju.
Uloženie za tretím radom
sedadiel
Zasuňte ľavú stranu krytu
batožinového priestoru do otvorov,
potiahnite uvoľňovaciu páčku
smerom nahor a podržte ju, zasuňte pravú stranu krytu batožinového
priestoru a zaistite ju.
Kryt zadného úložného
priestoru podlahy Kryt zadného úložného priestoru
podlahy použite, keď je uložený tretí
rad sedadiel.
Koľajničky a háčiky pre
náklad
Nainštalujte háčiky do požadovanej
polohy v koľajničkách: zasuňte háčik
do horného žliabku na koľajničke a
zatlačte ho do dolného žliabku.

72Úložná schránka

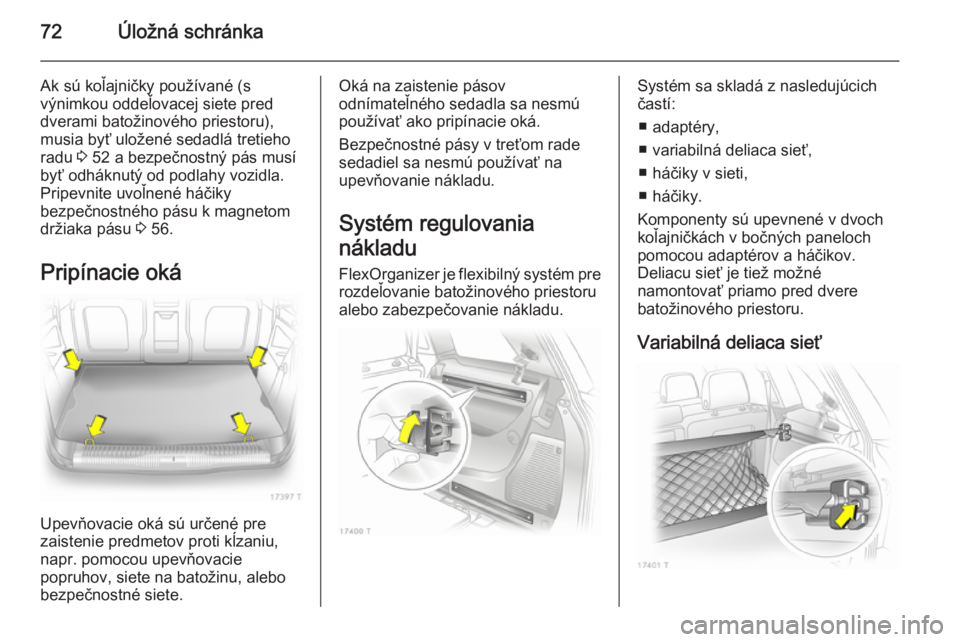

Ak sú koľajničky používané (s
výnimkou oddeľovacej siete pred
dverami batožinového priestoru),
musia byť uložené sedadlá tretieho
radu 3 52 a bezpečnostný pás musí
byť odháknutý od podlahy vozidla.
Pripevnite uvoľnené háčiky
bezpečnostného pásu k magnetom
držiaka pásu 3 56.
Pripínacie oká
Upevňovacie oká sú určené pre
zaistenie predmetov proti kĺzaniu,
napr. pomocou upevňovacie
popruhov, siete na batožinu, alebo
bezpečnostné siete.
Oká na zaistenie pásov
odnímateľného sedadla sa nesmú
používať ako pripínacie oká.
Bezpečnostné pásy v treťom rade sedadiel sa nesmú používať na
upevňovanie nákladu.
Systém regulovania
nákladu
FlexOrganizer je flexibilný systém pre
rozdeľovanie batožinového priestoru
alebo zabezpečovanie nákladu.Systém sa skladá z nasledujúcich
častí:
■ adaptéry,
■ variabilná deliaca sieť,
■ háčiky v sieti,
■ háčiky.
Komponenty sú upevnené v dvoch koľajničkách v bočných paneloch
pomocou adaptérov a háčikov.
Deliacu sieť je tiež možné
namontovať priamo pred dvere
batožinového priestoru.
Variabilná deliaca sieť

Úložná schránka73

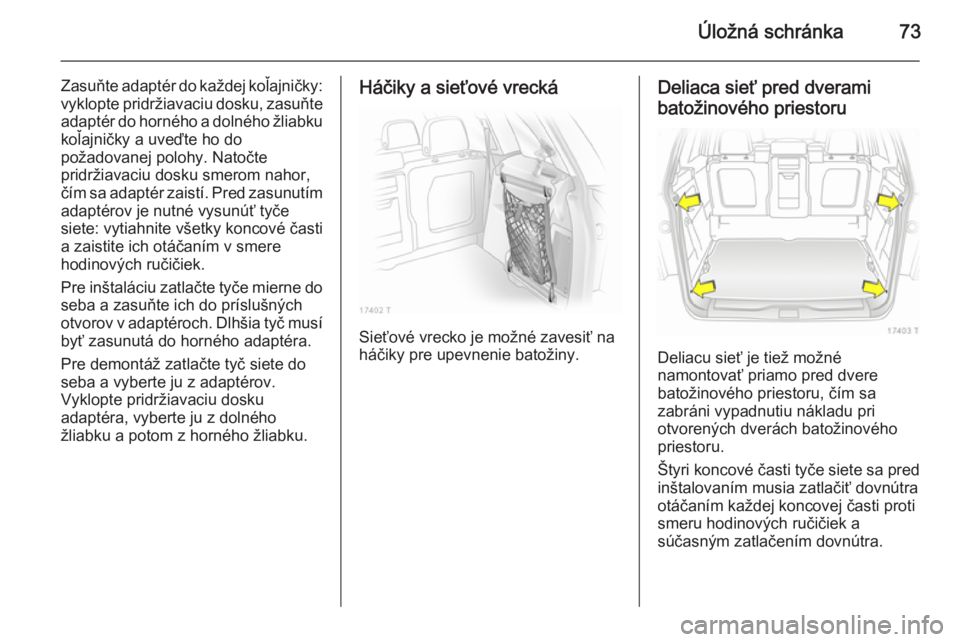

Zasuňte adaptér do každej koľajničky:
vyklopte pridržiavaciu dosku, zasuňte
adaptér do horného a dolného žliabku
koľajničky a uveďte ho do
požadovanej polohy. Natočte
pridržiavaciu dosku smerom nahor,
čím sa adaptér zaistí. Pred zasunutím
adaptérov je nutné vysunúť tyče siete: vytiahnite všetky koncové časti
a zaistite ich otáčaním v smere
hodinových ručičiek.
Pre inštaláciu zatlačte tyče mierne do seba a zasuňte ich do príslušných
otvorov v adaptéroch. Dlhšia tyč musí byť zasunutá do horného adaptéra.
Pre demontáž zatlačte tyč siete do
seba a vyberte ju z adaptérov.
Vyklopte pridržiavaciu dosku
adaptéra, vyberte ju z dolného
žliabku a potom z horného žliabku.Háčiky a sieťové vrecká
Sieťové vrecko je možné zavesiť na
háčiky pre upevnenie batožiny.
Deliaca sieť pred dverami
batožinového priestoru
Deliacu sieť je tiež možné
namontovať priamo pred dvere
batožinového priestoru, čím sa
zabráni vypadnutiu nákladu pri
otvorených dverách batožinového
priestoru.
Štyri koncové časti tyče siete sa pred inštalovaním musia zatlačiť dovnútra
otáčaním každej koncovej časti proti
smeru hodinových ručičiek a
súčasným zatlačením dovnútra.

74Úložná schránka

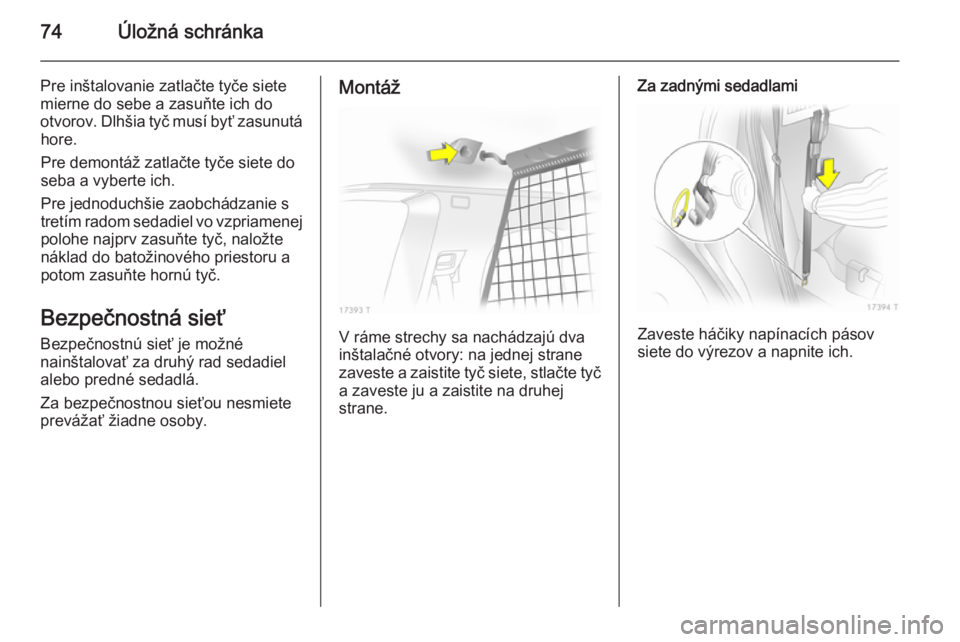

Pre inštalovanie zatlačte tyče siete
mierne do sebe a zasuňte ich do
otvorov. Dlhšia tyč musí byť zasunutá hore.
Pre demontáž zatlačte tyče siete do
seba a vyberte ich.
Pre jednoduchšie zaobchádzanie s
tretím radom sedadiel vo vzpriamenej polohe najprv zasuňte tyč, naložte
náklad do batožinového priestoru a
potom zasuňte hornú tyč.
Bezpečnostná sieť
Bezpečnostnú sieť je možné
nainštalovať za druhý rad sedadiel
alebo predné sedadlá.
Za bezpečnostnou sieťou nesmiete
prevážať žiadne osoby.Montáž
V ráme strechy sa nachádzajú dva
inštalačné otvory: na jednej strane
zaveste a zaistite tyč siete, stlačte tyč a zaveste ju a zaistite na druhej
strane.
Za zadnými sedadlami
Zaveste háčiky napínacích pásov
siete do výrezov a napnite ich.

Úložná schránka75

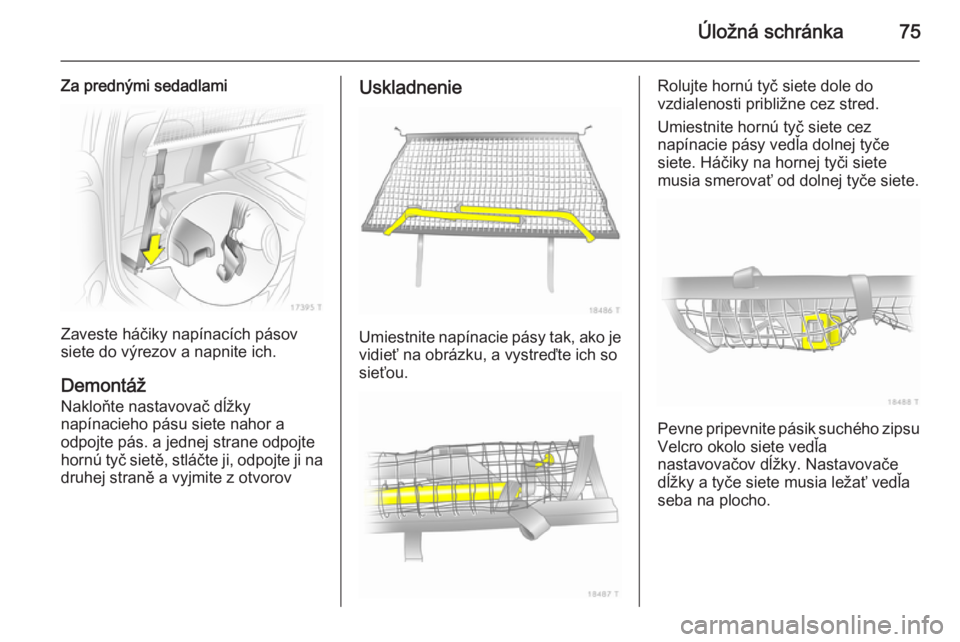

Za prednými sedadlami
Zaveste háčiky napínacích pásov
siete do výrezov a napnite ich.
Demontáž
Nakloňte nastavovač dĺžky
napínacieho pásu siete nahor a
odpojte pás. a jednej strane odpojte hornú tyč sietě, stláčte ji, odpojte ji na
druhej straně a vyjmite z otvorov
Uskladnenie
Umiestnite napínacie pásy tak, ako je vidieť na obrázku, a vystreďte ich so
sieťou.
Rolujte hornú tyč siete dole do
vzdialenosti približne cez stred.
Umiestnite hornú tyč siete cez
napínacie pásy vedľa dolnej tyče
siete. Háčiky na hornej tyči siete
musia smerovať od dolnej tyče siete.
Pevne pripevnite pásik suchého zipsu Velcro okolo siete vedľa
nastavovačov dĺžky. Nastavovače
dĺžky a tyče siete musia ležať vedľa
seba na plocho.

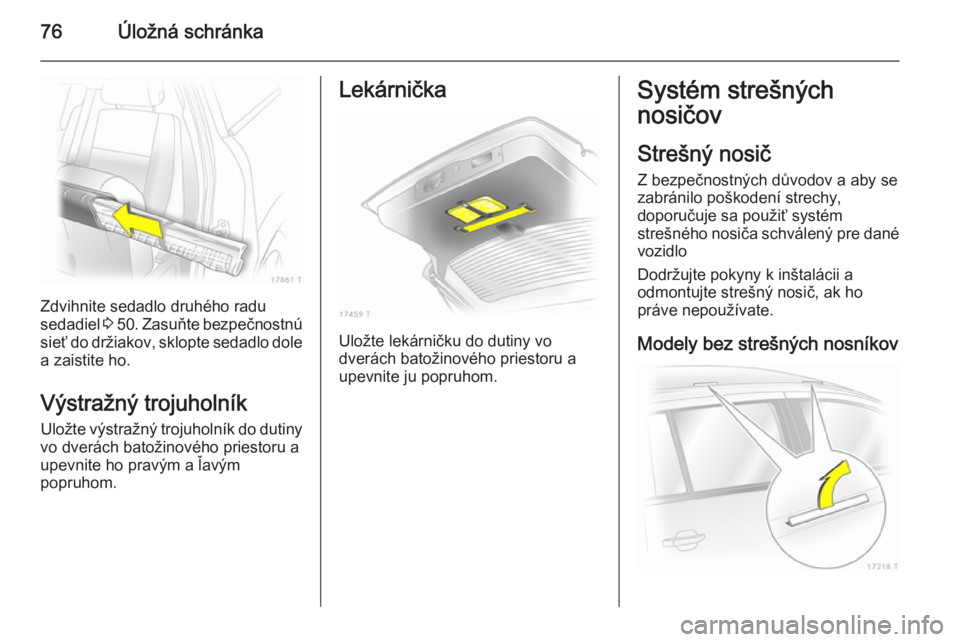

76Úložná schránka
Zdvihnite sedadlo druhého radu
sedadiel 3 50 . Zasuňte bezpečnostnú
sieť do držiakov, sklopte sedadlo dole
a zaistite ho.
Výstražný trojuholník Uložte výstražný trojuholník do dutiny
vo dverách batožinového priestoru a
upevnite ho pravým a ľavým
popruhom.
Lekárnička
Uložte lekárničku do dutiny vo
dverách batožinového priestoru a
upevnite ju popruhom.
Systém strešných
nosičov
Strešný nosič
Z bezpečnostných důvodov a aby se
zabránilo poškodení strechy,
doporučuje sa použiť systém
strešného nosiča schválený pre dané vozidlo
Dodržujte pokyny k inštalácii a
odmontujte strešný nosič, ak ho
práve nepoužívate.
Modely bez strešných nosníkov

Úložná schránka77

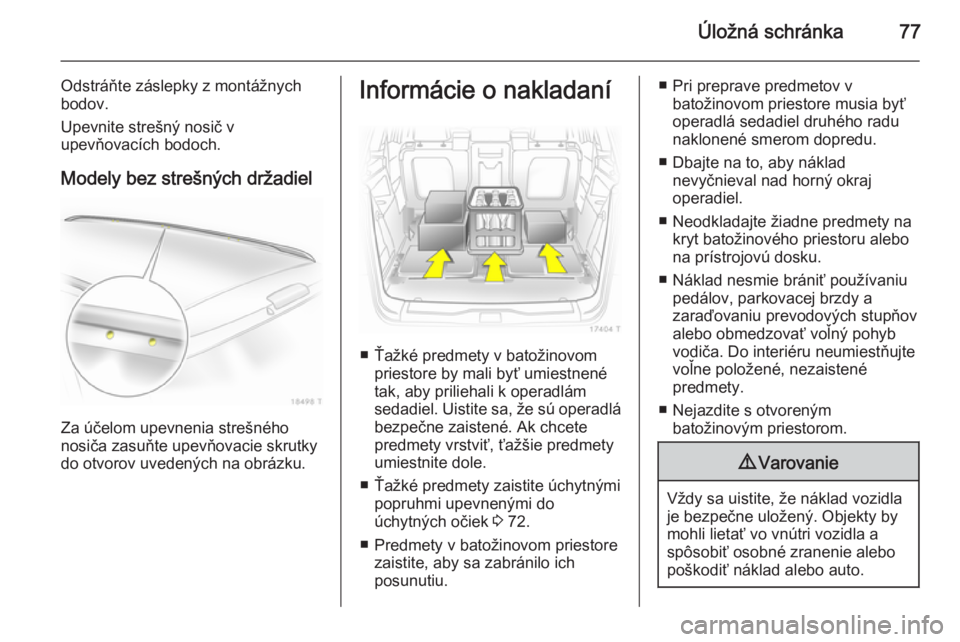

Odstráňte záslepky z montážnych
bodov.
Upevnite strešný nosič v
upevňovacích bodoch.
Modely bez strešných držadiel
Za účelom upevnenia strešného
nosiča zasuňte upevňovacie skrutky do otvorov uvedených na obrázku.
Informácie o nakladaní
■ Ťažké predmety v batožinovom priestore by mali byť umiestnené
tak, aby priliehali k operadlám
sedadiel. Uistite sa, že sú operadlá bezpečne zaistené. Ak chcete
predmety vrstviť, ťažšie predmety
umiestnite dole.
■ Ťažké predmety zaistite úchytnými popruhmi upevnenými do
úchytných očiek 3 72.
■ Predmety v batožinovom priestore zaistite, aby sa zabránilo ich
posunutiu.
■ Pri preprave predmetov v batožinovom priestore musia byť
operadlá sedadiel druhého radu
naklonené smerom dopredu.
■ Dbajte na to, aby náklad nevyčnieval nad horný okraj
operadiel.
■ Neodkladajte žiadne predmety na kryt batožinového priestoru alebo
na prístrojovú dosku.
■ Náklad nesmie brániť používaniu pedálov, parkovacej brzdy a
zaraďovaniu prevodových stupňov
alebo obmedzovať voľný pohyb
vodiča. Do interiéru neumiestňujte
voľne položené, nezaistené
predmety.
■ Nejazdite s otvoreným batožinovým priestorom.9 Varovanie
Vždy sa uistite, že náklad vozidla
je bezpečne uložený. Objekty by
mohli lietať vo vnútri vozidla a
spôsobiť osobné zranenie alebo
poškodiť náklad alebo auto.

78Úložná schránka

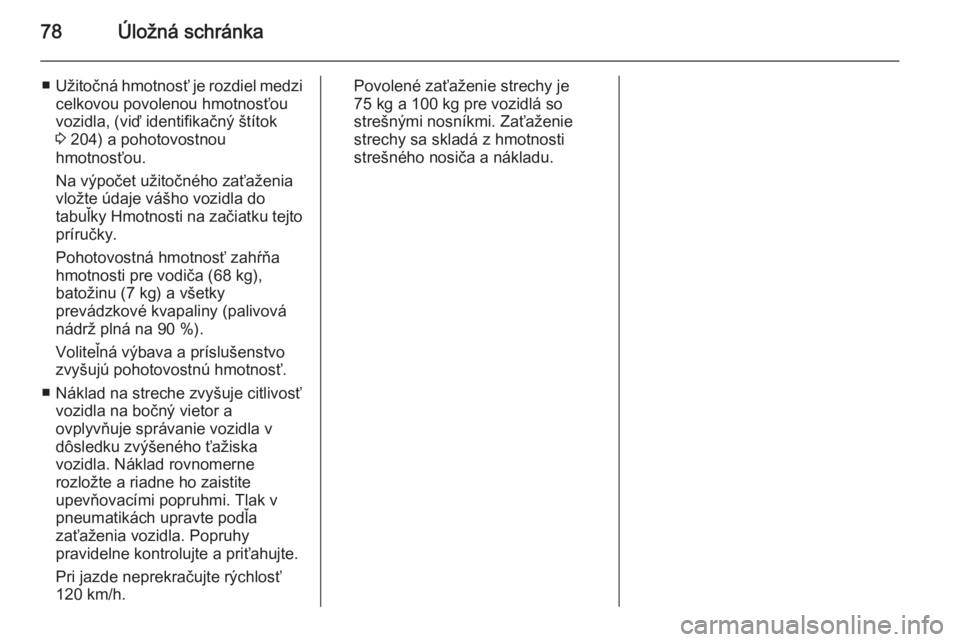

■Užitočná hmotnosť je rozdiel medzi
celkovou povolenou hmotnosťou
vozidla, (viď identifikačný štítok 3 204) a pohotovostnou
hmotnosťou.
Na výpočet užitočného zaťaženia vložte údaje vášho vozidla do
tabuľky Hmotnosti na začiatku tejto
príručky.
Pohotovostná hmotnosť zahŕňa
hmotnosti pre vodiča (68 kg),
batožinu (7 kg) a všetky
prevádzkové kvapaliny (palivová
nádrž plná na 90 %).
Voliteľná výbava a príslušenstvo
zvyšujú pohotovostnú hmotnosť.
■ Náklad na streche zvyšuje citlivosť vozidla na bočný vietor a
ovplyvňuje správanie vozidla v
dôsledku zvýšeného ťažiska
vozidla. Náklad rovnomerne
rozložte a riadne ho zaistite
upevňovacími popruhmi. Tlak v
pneumatikách upravte podľa
zaťaženia vozidla. Popruhy
pravidelne kontrolujte a priťahujte.
Pri jazde neprekračujte rýchlosť
120 km/h.Povolené zaťaženie strechy je
75 kg a 100 kg pre vozidlá so
strešnými nosníkmi. Zaťaženie strechy sa skladá z hmotnosti
strešného nosiča a nákladu.
