OPEL ZAFIRA B 2014 Priručnik za vlasnika (in Croatian)

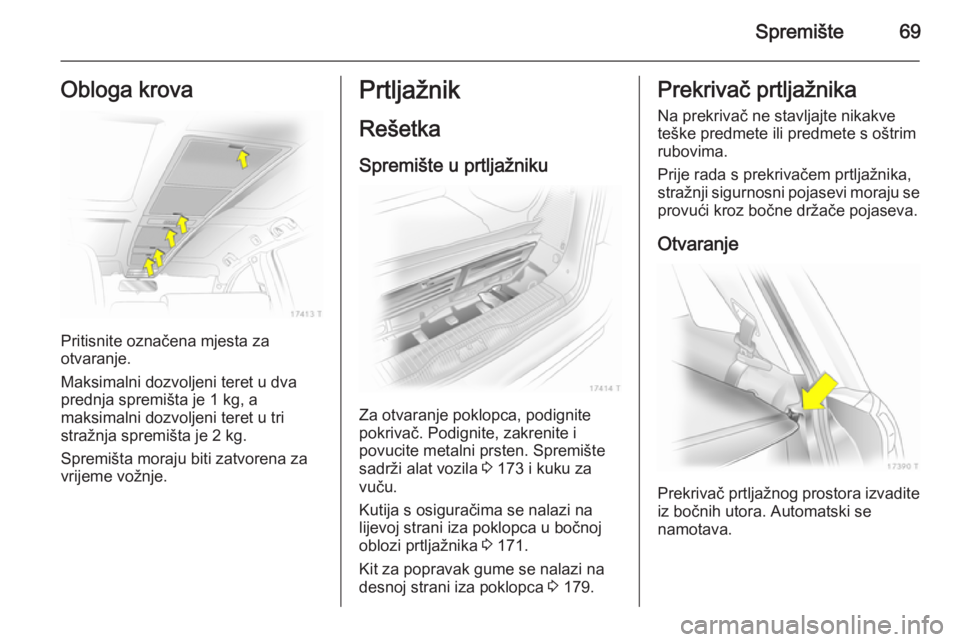

Spremište69Obloga krova
Pritisnite označena mjesta za
otvaranje.
Maksimalni dozvoljeni teret u dva
prednja spremišta je 1 kg, a
maksimalni dozvoljeni teret u tri
stražnja spremišta je 2 kg.
Spremišta moraju biti zatvorena za
vrijeme vožnje.
Prtljažnik
Rešetka
Spremište u prtljažniku
Za otvaranje poklopca, podignite
pokrivač. Podignite, zakrenite i
povucite metalni prsten. Spremište
sadrži alat vozila 3 173 i kuku za
vuču.
Kutija s osiguračima se nalazi na
lijevoj strani iza poklopca u bočnoj
oblozi prtljažnika 3 171.
Kit za popravak gume se nalazi na desnoj strani iza poklopca 3 179.
Prekrivač prtljažnika
Na prekrivač ne stavljajte nikakve teške predmete ili predmete s oštrimrubovima.
Prije rada s prekrivačem prtljažnika,
stražnji sigurnosni pojasevi moraju se provući kroz bočne držače pojaseva.
Otvaranje
Prekrivač prtljažnog prostora izvadite
iz bočnih utora. Automatski se
namotava.

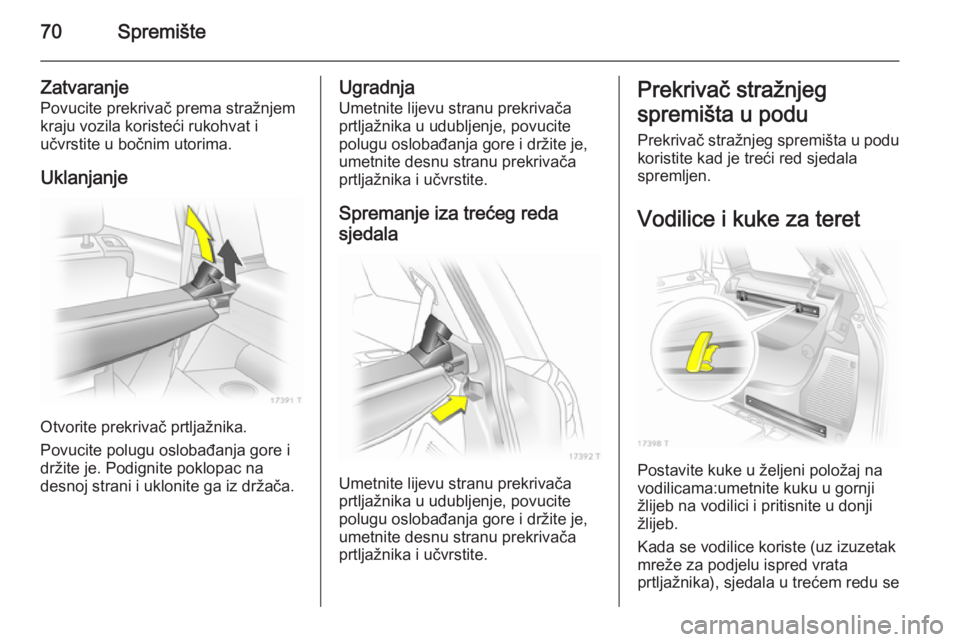

70Spremište
Zatvaranje
Povucite prekrivač prema stražnjem
kraju vozila koristeći rukohvat i
učvrstite u bočnim utorima.
Uklanjanje
Otvorite prekrivač prtljažnika.
Povucite polugu oslobađanja gore i
držite je. Podignite poklopac na
desnoj strani i uklonite ga iz držača.
Ugradnja
Umetnite lijevu stranu prekrivača
prtljažnika u udubljenje, povucite
polugu oslobađanja gore i držite je, umetnite desnu stranu prekrivača
prtljažnika i učvrstite.
Spremanje iza trećeg reda
sjedala
Umetnite lijevu stranu prekrivača
prtljažnika u udubljenje, povucite
polugu oslobađanja gore i držite je, umetnite desnu stranu prekrivača
prtljažnika i učvrstite.
Prekrivač stražnjeg
spremišta u podu Prekrivač stražnjeg spremišta u podukoristite kad je treći red sjedala
spremljen.
Vodilice i kuke za teret
Postavite kuke u željeni položaj na
vodilicama:umetnite kuku u gornji
žlijeb na vodilici i pritisnite u donji
žlijeb.
Kada se vodilice koriste (uz izuzetak
mreže za podjelu ispred vrata
prtljažnika), sjedala u trećem redu se

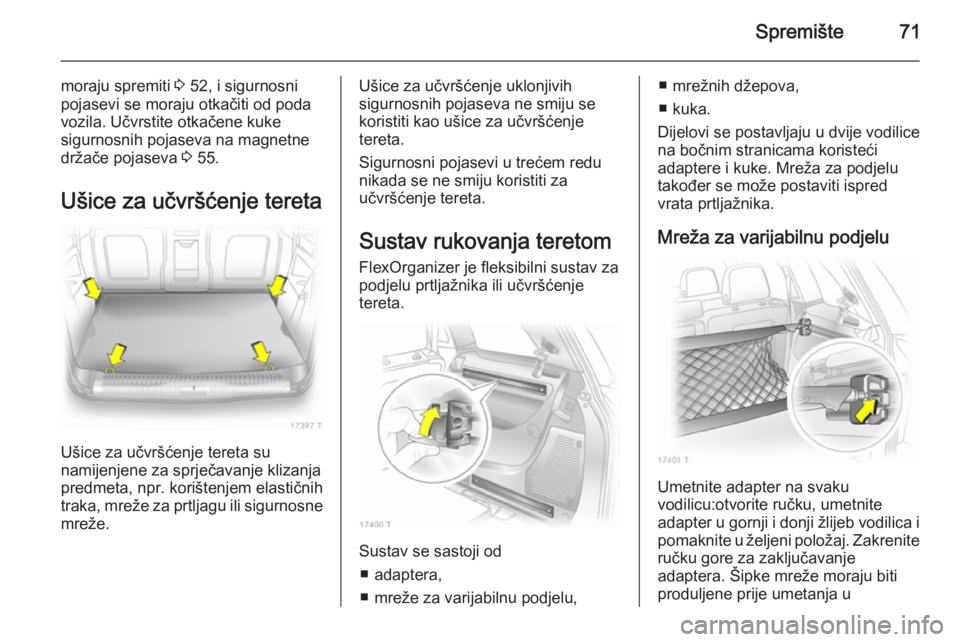

Spremište71
moraju spremiti 3 52, i sigurnosni
pojasevi se moraju otkačiti od poda
vozila. Učvrstite otkačene kuke
sigurnosnih pojaseva na magnetne
držače pojaseva 3 55.
Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka, mreže za prtljagu ili sigurnosne
mreže.
Ušice za učvršćenje uklonjivih
sigurnosnih pojaseva ne smiju se
koristiti kao ušice za učvršćenje
tereta.
Sigurnosni pojasevi u trećem redu
nikada se ne smiju koristiti za
učvršćenje tereta.
Sustav rukovanja teretomFlexOrganizer je fleksibilni sustav za
podjelu prtljažnika ili učvršćenje
tereta.
Sustav se sastoji od
■ adaptera,
■ mreže za varijabilnu podjelu,
■ mrežnih džepova,
■ kuka.
Dijelovi se postavljaju u dvije vodilice na bočnim stranicama koristeći
adaptere i kuke. Mreža za podjelu
također se može postaviti ispred
vrata prtljažnika.
Mreža za varijabilnu podjelu
Umetnite adapter na svaku
vodilicu:otvorite ručku, umetnite
adapter u gornji i donji žlijeb vodilica i
pomaknite u željeni položaj. Zakrenite ručku gore za zaključavanje
adaptera. Šipke mreže moraju biti
produljene prije umetanja u

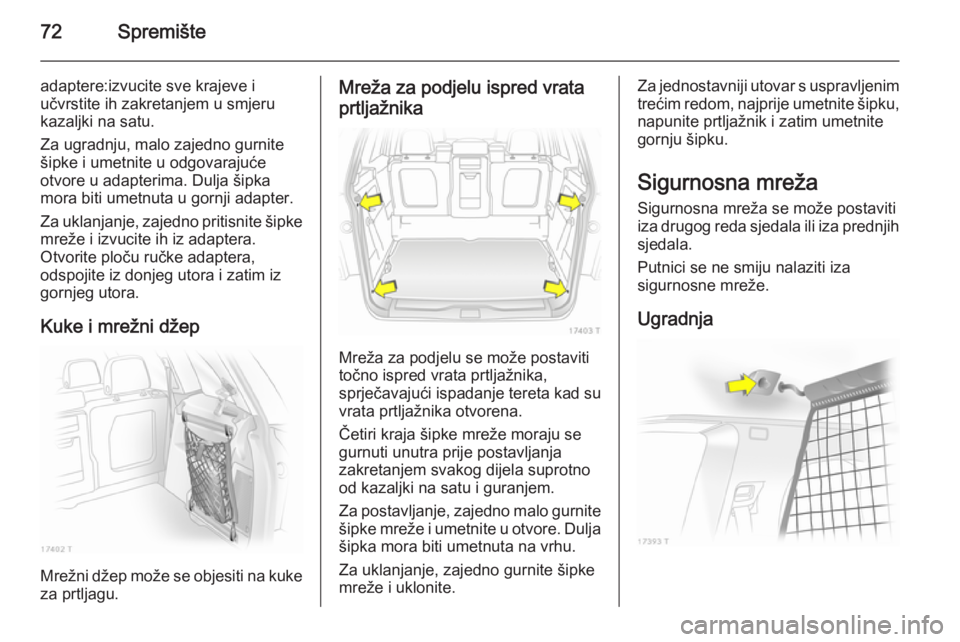

72Spremište
adaptere:izvucite sve krajeve i
učvrstite ih zakretanjem u smjeru
kazaljki na satu.
Za ugradnju, malo zajedno gurnite
šipke i umetnite u odgovarajuće
otvore u adapterima. Dulja šipka
mora biti umetnuta u gornji adapter.
Za uklanjanje, zajedno pritisnite šipke
mreže i izvucite ih iz adaptera.
Otvorite ploču ručke adaptera,
odspojite iz donjeg utora i zatim iz
gornjeg utora.
Kuke i mrežni džep
Mrežni džep može se objesiti na kukeza prtljagu.
Mreža za podjelu ispred vrata
prtljažnika
Mreža za podjelu se može postaviti
točno ispred vrata prtljažnika,
sprječavajući ispadanje tereta kad su vrata prtljažnika otvorena.
Četiri kraja šipke mreže moraju se
gurnuti unutra prije postavljanja
zakretanjem svakog dijela suprotno
od kazaljki na satu i guranjem.
Za postavljanje, zajedno malo gurnite
šipke mreže i umetnite u otvore. Dulja šipka mora biti umetnuta na vrhu.
Za uklanjanje, zajedno gurnite šipke
mreže i uklonite.
Za jednostavniji utovar s uspravljenim
trećim redom, najprije umetnite šipku, napunite prtljažnik i zatim umetnite
gornju šipku.
Sigurnosna mreža Sigurnosna mreža se može postaviti
iza drugog reda sjedala ili iza prednjih
sjedala.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.
Ugradnja

Spremište73

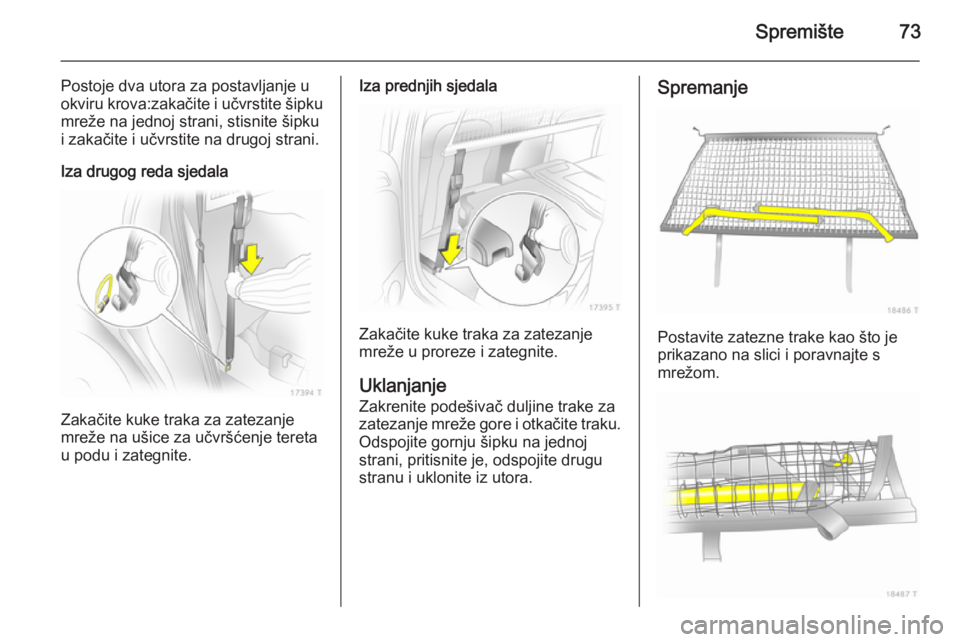

Postoje dva utora za postavljanje u
okviru krova:zakačite i učvrstite šipku
mreže na jednoj strani, stisnite šipku
i zakačite i učvrstite na drugoj strani.
Iza drugog reda sjedala
Zakačite kuke traka za zatezanje
mreže na ušice za učvršćenje tereta
u podu i zategnite.
Iza prednjih sjedala
Zakačite kuke traka za zatezanje
mreže u proreze i zategnite.
Uklanjanje
Zakrenite podešivač duljine trake za
zatezanje mreže gore i otkačite traku. Odspojite gornju šipku na jednoj
strani, pritisnite je, odspojite drugu stranu i uklonite iz utora.
Spremanje
Postavite zatezne trake kao što je
prikazano na slici i poravnajte s
mrežom.

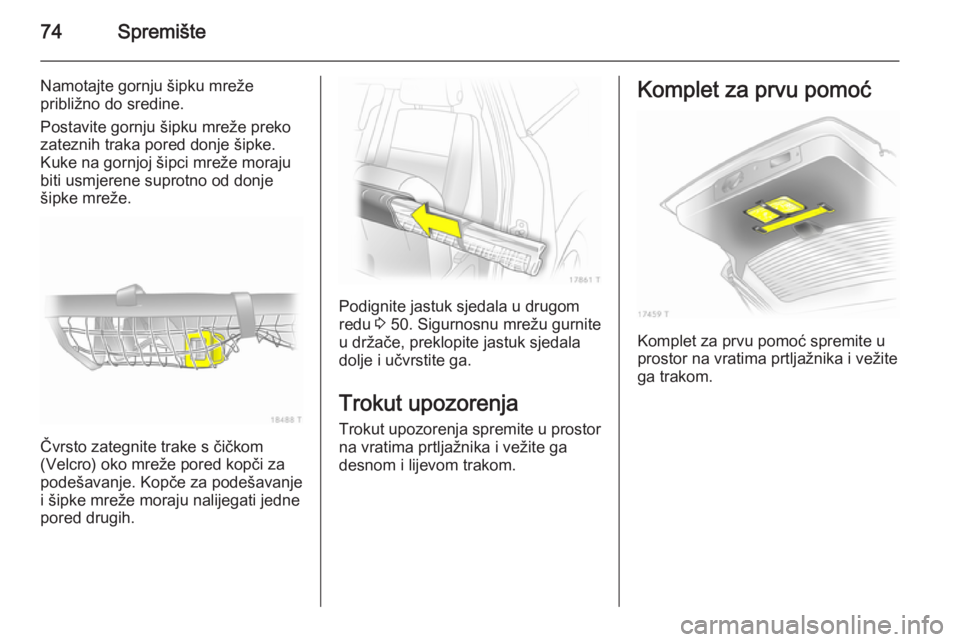

74Spremište
Namotajte gornju šipku mreže
približno do sredine.
Postavite gornju šipku mreže preko
zateznih traka pored donje šipke.
Kuke na gornjoj šipci mreže moraju
biti usmjerene suprotno od donje
šipke mreže.
Čvrsto zategnite trake s čičkom
(Velcro) oko mreže pored kopči za
podešavanje. Kopče za podešavanje
i šipke mreže moraju nalijegati jedne
pored drugih.
Podignite jastuk sjedala u drugom
redu 3 50. Sigurnosnu mrežu gurnite
u držače, preklopite jastuk sjedala
dolje i učvrstite ga.
Trokut upozorenja
Trokut upozorenja spremite u prostor na vratima prtljažnika i vežite ga
desnom i lijevom trakom.
Komplet za prvu pomoć
Komplet za prvu pomoć spremite u
prostor na vratima prtljažnika i vežite
ga trakom.

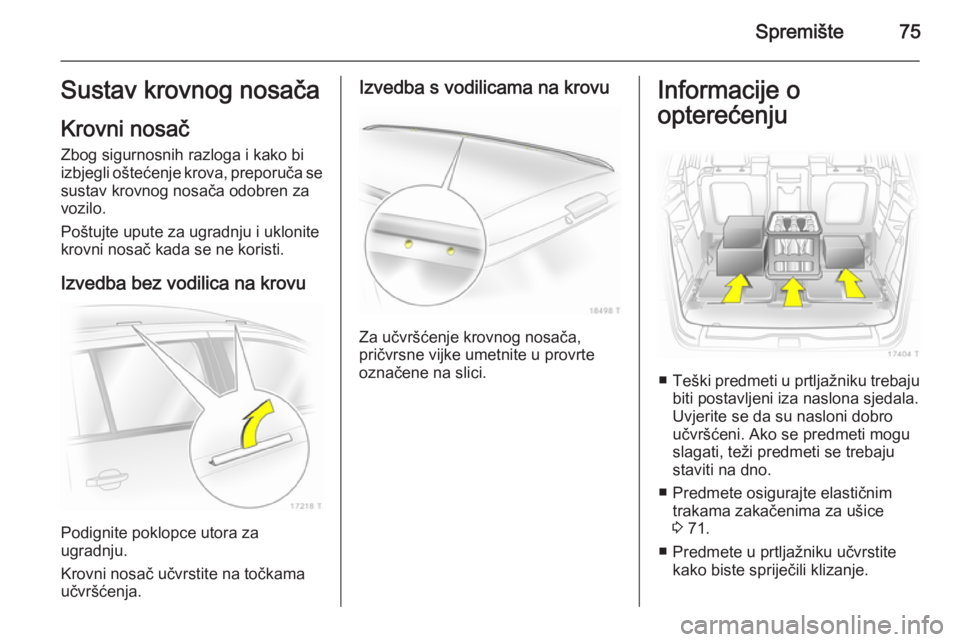

Spremište75Sustav krovnog nosača
Krovni nosač Zbog sigurnosnih razloga i kako bi
izbjegli oštećenje krova, preporuča se
sustav krovnog nosača odobren za
vozilo.
Poštujte upute za ugradnju i uklonite krovni nosač kada se ne koristi.
Izvedba bez vodilica na krovu
Podignite poklopce utora za
ugradnju.
Krovni nosač učvrstite na točkama
učvršćenja.
Izvedba s vodilicama na krovu
Za učvršćenje krovnog nosača,
pričvrsne vijke umetnite u provrte
označene na slici.
Informacije o
opterećenju
■ Teški predmeti u prtljažniku trebaju
biti postavljeni iza naslona sjedala.
Uvjerite se da su nasloni dobro
učvršćeni. Ako se predmeti mogu
slagati, teži predmeti se trebaju
staviti na dno.
■ Predmete osigurajte elastičnim trakama zakačenima za ušice
3 71.
■ Predmete u prtljažniku učvrstite kako biste spriječili klizanje.

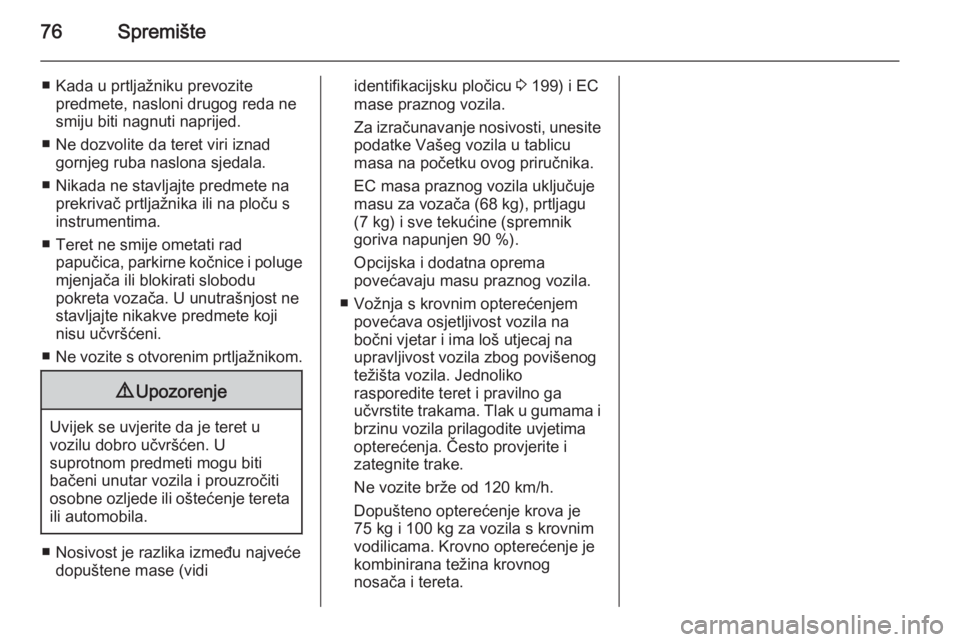

76Spremište
■ Kada u prtljažniku prevozitepredmete, nasloni drugog reda ne
smiju biti nagnuti naprijed.
■ Ne dozvolite da teret viri iznad gornjeg ruba naslona sjedala.
■ Nikada ne stavljajte predmete na prekrivač prtljažnika ili na ploču s
instrumentima.
■ Teret ne smije ometati rad papučica, parkirne kočnice i poluge
mjenjača ili blokirati slobodu
pokreta vozača. U unutrašnjost ne
stavljajte nikakve predmete koji
nisu učvršćeni.
■ Ne vozite s otvorenim prtljažnikom.9 Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
■ Nosivost je razlika između najveće dopuštene mase (vidi
identifikacijsku pločicu 3 199) i EC
mase praznog vozila.
Za izračunavanje nosivosti, unesite podatke Vašeg vozila u tablicumasa na početku ovog priručnika.
EC masa praznog vozila uključuje
masu za vozača (68 kg), prtljagu
(7 kg) i sve tekućine (spremnik
goriva napunjen 90 %).
Opcijska i dodatna oprema
povećavaju masu praznog vozila.
■ Vožnja s krovnim opterećenjem povećava osjetljivost vozila na
bočni vjetar i ima loš utjecaj na
upravljivost vozila zbog povišenog
težišta vozila. Jednoliko
rasporedite teret i pravilno ga
učvrstite trakama. Tlak u gumama i brzinu vozila prilagodite uvjetima
opterećenja. Često provjerite i
zategnite trake.
Ne vozite brže od 120 km/h. Dopušteno opterećenje krova je
75 kg i 100 kg za vozila s krovnim
vodilicama. Krovno opterećenje je
kombinirana težina krovnog
nosača i tereta.

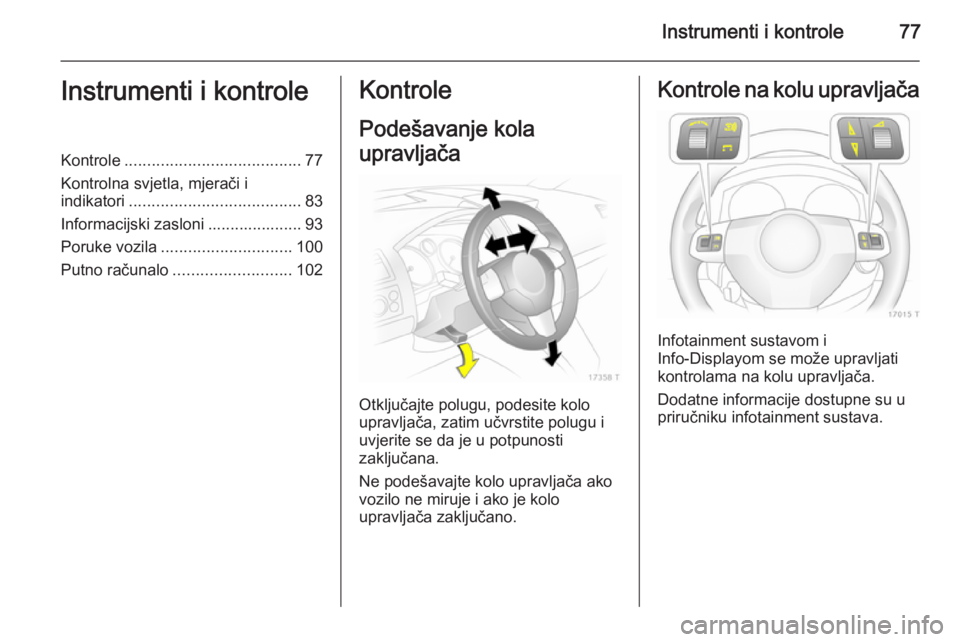

Instrumenti i kontrole77Instrumenti i kontroleKontrole....................................... 77
Kontrolna svjetla, mjerači i indikatori ...................................... 83
Informacijski zasloni ..................... 93
Poruke vozila ............................. 100
Putno računalo .......................... 102Kontrole
Podešavanje kola
upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana.
Ne podešavajte kolo upravljača ako
vozilo ne miruje i ako je kolo
upravljača zaključano.
Kontrole na kolu upravljača
Infotainment sustavom i
Info-Displayom se može upravljati
kontrolama na kolu upravljača.
Dodatne informacije dostupne su u
priručniku infotainment sustava.

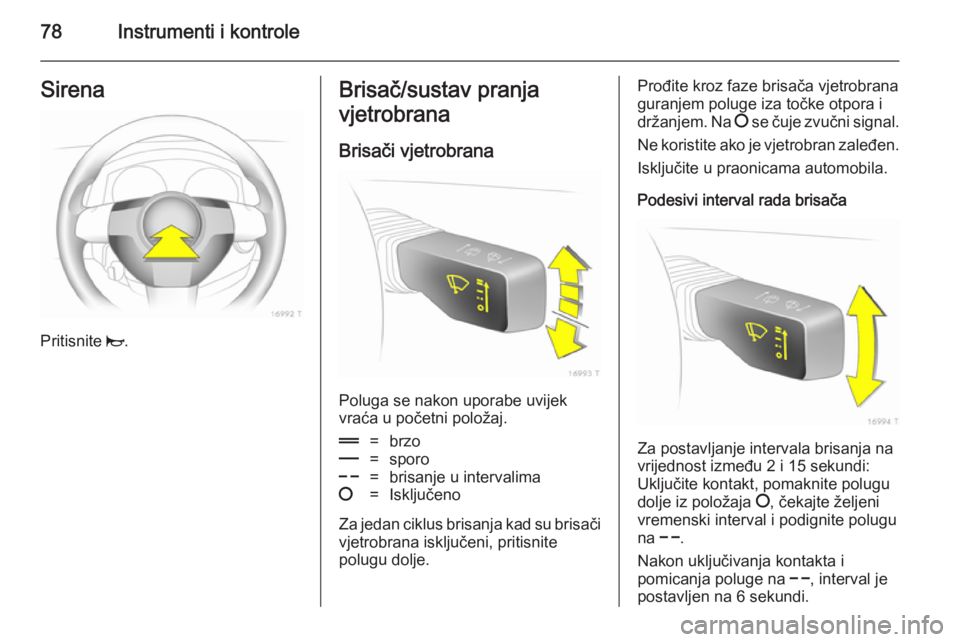

78Instrumenti i kontroleSirena
Pritisnite j.
Brisač/sustav pranja
vjetrobrana
Brisači vjetrobrana
Poluga se nakon uporabe uvijek
vraća u početni položaj.
&=brzo%=sporo$=brisanje u intervalima§=Isključeno
Za jedan ciklus brisanja kad su brisači
vjetrobrana isključeni, pritisnite
polugu dolje.
Prođite kroz faze brisača vjetrobrana
guranjem poluge iza točke otpora i
držanjem. Na § se čuje zvučni signal.
Ne koristite ako je vjetrobran zaleđen.
Isključite u praonicama automobila.
Podesivi interval rada brisača
Za postavljanje intervala brisanja na
vrijednost između 2 i 15 sekundi:
Uključite kontakt, pomaknite polugu
dolje iz položaja §, čekajte željeni
vremenski interval i podignite polugu
na $.
Nakon uključivanja kontakta i
pomicanja poluge na $, interval je
postavljen na 6 sekundi.
