Page 61 of 247

Сиденья, системы защиты59Сиденья третьего ряда9Предупреждение
При подъеме или складывании
сидений руки не должны нахо‐
диться около шарниров.
Установка сидений
Снимите покрытие пола и крышку
багажного отделения 3 78.
Нажав на рычаг фиксатора вперед, сдвиньте второй ряд сидений впе‐
ред до метки.
Проденьте ремни безопасности че‐
рез кронштейны и вставьте язычки
замков в держатели.
9 Предупреждение
Перед поднятием сидений с бо‐
ковых направляющих следует
снять все компоненты и закре‐
пить, не перекручивая, ремни
безопасности в проушинах рем‐
ней на полу автомобиля.
За ручку вытяните сиденье вверх
со стороны багажного отделения.
Page 62 of 247

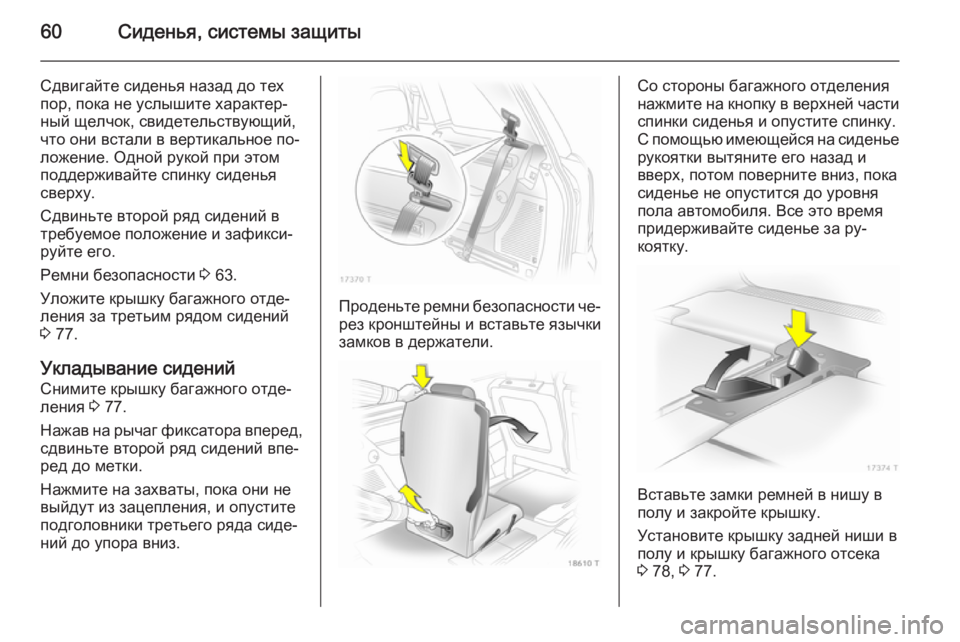

60Сиденья, системы защиты
Сдвигайте сиденья назад до тех
пор, пока не услышите характер‐
ный щелчок, свидетельствующий,
что они встали в вертикальное по‐
ложение. Одной рукой при этом
поддерживайте спинку сиденья
сверху.
Сдвиньте второй ряд сидений в
требуемое положение и зафикси‐
руйте его.
Ремни безопасности 3 63.
Уложите крышку багажного отде‐
ления за третьим рядом сидений
3 77.
Укладывание сидений Снимите крышку багажного отде‐
ления 3 77.
Нажав на рычаг фиксатора вперед,
сдвиньте второй ряд сидений впе‐
ред до метки.
Нажмите на захваты, пока они не
выйдут из зацепления, и опустите
подголовники третьего ряда сиде‐
ний до упора вниз.
Проденьте ремни безопасности че‐ рез кронштейны и вставьте язычки
замков в держатели.
Со стороны багажного отделения
нажмите на кнопку в верхней части спинки сиденья и опустите спинку.
С помощью имеющейся на сиденье
рукоятки вытяните его назад и
вверх, потом поверните вниз, пока
сиденье не опустится до уровня
пола автомобиля. Все это время
придерживайте сиденье за ру‐
коятку.
Вставьте замки ремней в нишу в
полу и закройте крышку.
Установите крышку задней ниши в полу и крышку багажного отсека
3 78, 3 77.
Page 63 of 247

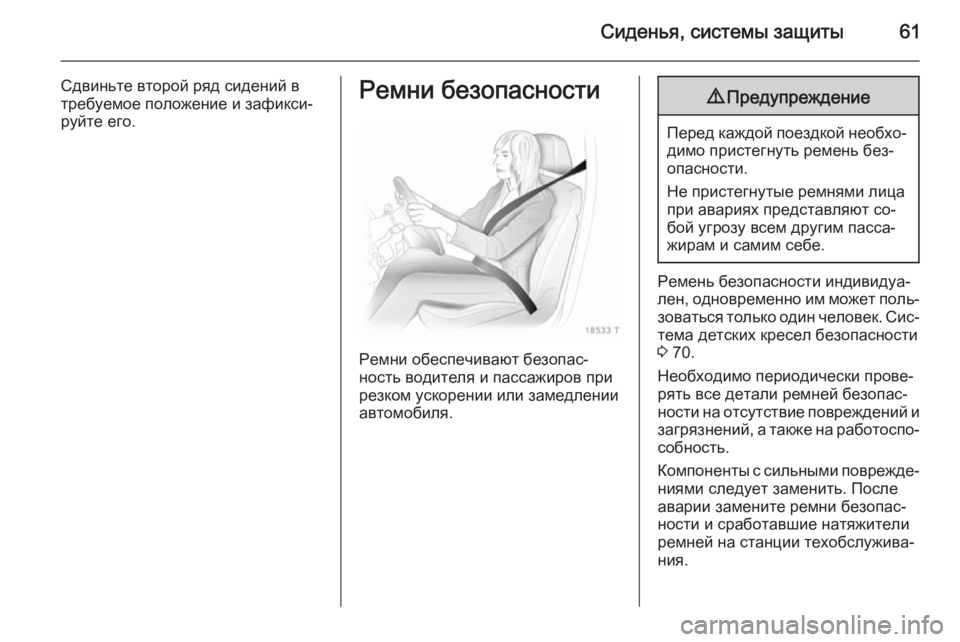

Сиденья, системы защиты61
Сдвиньте второй ряд сидений в
требуемое положение и зафикси‐
руйте его.Ремни безопасности
Ремни обеспечивают безопас‐
ность водителя и пассажиров при
резком ускорении или замедлении автомобиля.
9 Предупреждение
Перед каждой поездкой необхо‐
димо пристегнуть ремень без‐
опасности.
Не пристегнутые ремнями лица
при авариях представляют со‐
бой угрозу всем другим пасса‐
жирам и самим себе.
Ремень безопасности индивидуа‐
лен, одновременно им может поль‐ зоваться только один человек. Сис‐тема детских кресел безопасности
3 70.
Необходимо периодически прове‐
рять все детали ремней безопас‐
ности на отсутствие повреждений и загрязнений, а также на работоспо‐
собность.
Компоненты с сильными поврежде‐
ниями следует заменить. После
аварии замените ремни безопас‐
ности и сработавшие натяжители ремней на станции техобслужива‐
ния.
Page 64 of 247

62Сиденья, системы защиты
Примечание
Убедитесь, что ремни не повреж‐
дены обувью или острыми пред‐
метами и не пережаты. Исклю‐
чите попадание грязи во втяги‐
вающий механизм ремня.
Индикатор использования ремней
безопасности X 3 97.
Ограничители натяжения
ремней
На передних сиденьях они обеспе‐ чивают снижение нагрузки на тело
за счет плавного ослабления натя‐ жения ремня безопасности в мо‐
мент столкновения.Натяжители ремней
безопасности
В случае значительного удара в ав‐ томобиль спереди или сзади про‐
исходит натяжение ремней без‐
опасности передних сидений.
9 Предупреждение
При неправильном обращении
(например, при снятии или уста‐ новке ремней) натяжители рем‐
ней безопасности могут срабо‐
тать.
На срабатывание натяжителей
ремней указывает свечение инди‐
катора v 3 97.
Сработавшие натяжители ремней
следует заменить на станции тех‐
обслуживания. Натяжители рем‐
ней - это устройства однократного
действия.
Примечание
Не используйте и не устанавли‐
вайте принадлежности или другие предметы, которые способны по‐
мешать работе натяжителей рем‐
ней. Любое изменение компонен‐
тов натяжителей ремней безопас‐ ности не допускается и влечет за
собой потерю разрешения на
эксплуатацию автомобиля.
Page 65 of 247

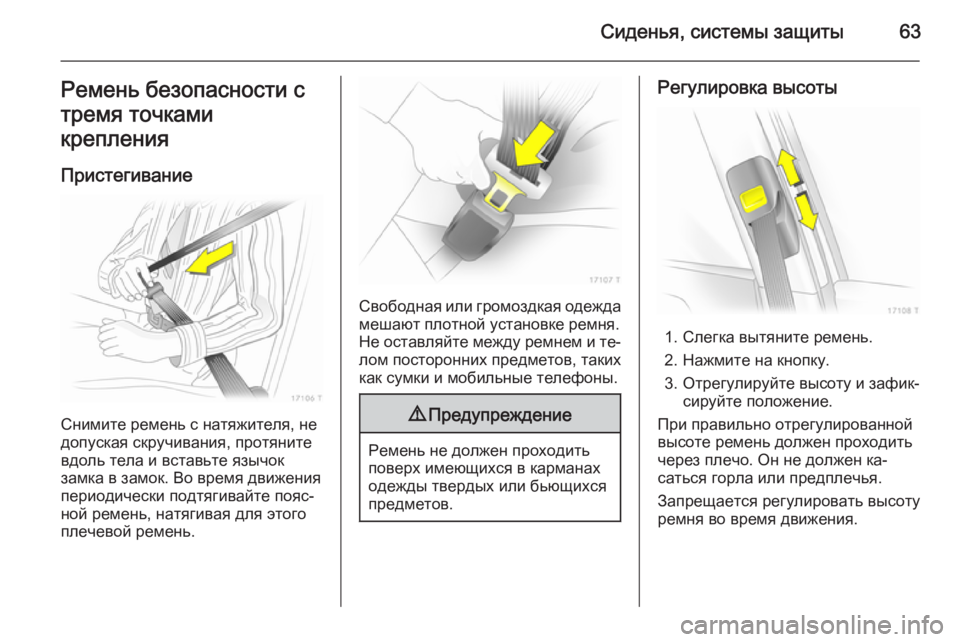

Сиденья, системы защиты63Ремень безопасности с
тремя точками
крепления
Пристегивание
Снимите ремень с натяжителя, не
допуская скручивания, протяните
вдоль тела и вставьте язычок
замка в замок. Во время движения
периодически подтягивайте пояс‐
ной ремень, натягивая для этого плечевой ремень.
Свободная или громоздкая одежда мешают плотной установке ремня.
Не оставляйте между ремнем и те‐
лом посторонних предметов, таких
как сумки и мобильные телефоны.
9 Предупреждение
Ремень не должен проходить
поверх имеющихся в карманах
одежды твердых или бьющихся
предметов.
Регулировка высоты
1. Слегка вытяните ремень.
2. Нажмите на кнопку.
3. Отрегулируйте высоту и зафик‐
сируйте положение.
При правильно отрегулированной
высоте ремень должен проходить
через плечо. Он не должен ка‐
саться горла или предплечья.
Запрещается регулировать высоту
ремня во время движения.
Page 66 of 247

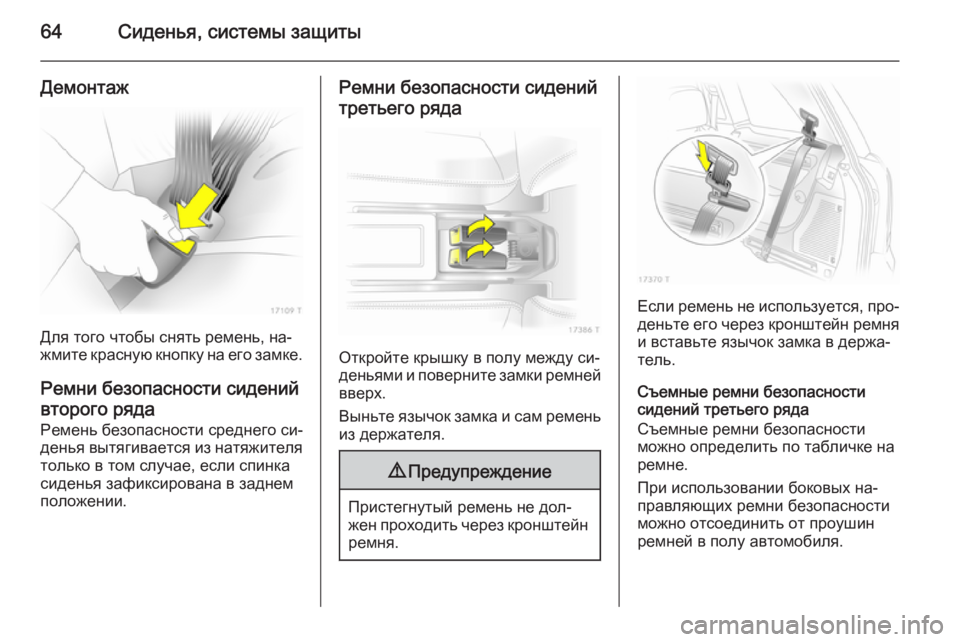

64Сиденья, системы защиты
Демонтаж
Для того чтобы снять ремень, на‐
жмите красную кнопку на его замке.
Ремни безопасности сидений
второго ряда Ремень безопасности среднего си‐
денья вытягивается из натяжителя только в том случае, если спинка
сиденья зафиксирована в заднем
положении.
Ремни безопасности сидений
третьего ряда
Откройте крышку в полу между си‐
деньями и поверните замки ремней вверх.
Выньте язычок замка и сам ремень
из держателя.
9 Предупреждение
Пристегнутый ремень не дол‐
жен проходить через кронштейн ремня.
Если ремень не используется, про‐деньте его через кронштейн ремня
и вставьте язычок замка в держа‐
тель.
Съемные ремни безопасности
сидений третьего ряда
Съемные ремни безопасности
можно определить по табличке на
ремне.
При использовании боковых на‐
правляющих ремни безопасности
можно отсоединить от проушин
ремней в полу автомобиля.

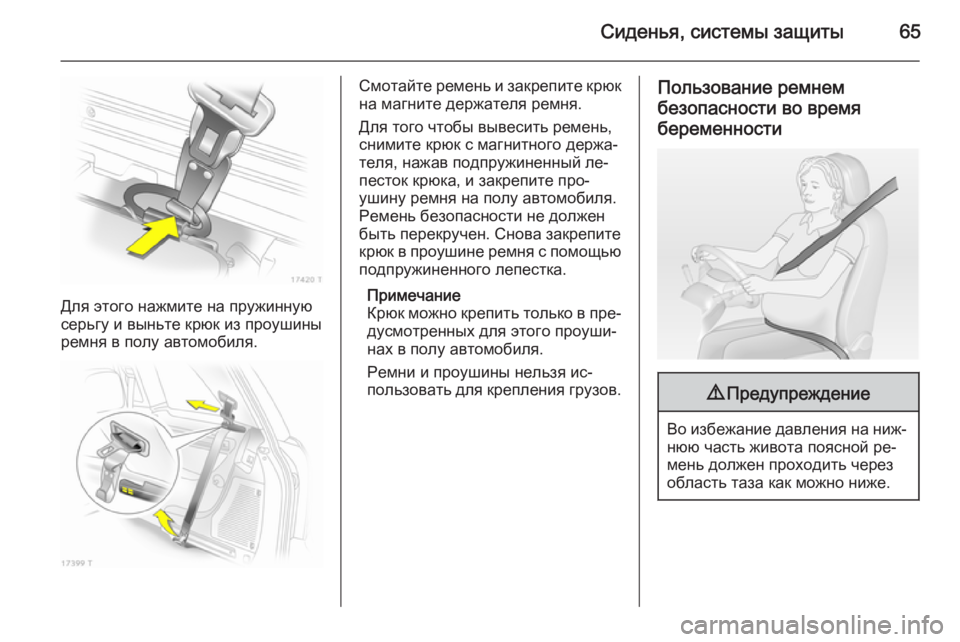

Page 67 of 247

Сиденья, системы защиты65
Для этого нажмите на пружинную
серьгу и выньте крюк из проушины
ремня в полу автомобиля.
Смотайте ремень и закрепите крюк на магните держателя ремня.
Для того чтобы вывесить ремень,
снимите крюк с магнитного держа‐
теля, нажав подпружиненный ле‐
песток крюка, и закрепите про‐
ушину ремня на полу автомобиля.
Ремень безопасности не должен быть перекручен. Снова закрепите
крюк в проушине ремня с помощью
подпружиненного лепестка.
Примечание
Крюк можно крепить только в пре‐
дусмотренных для этого проуши‐
нах в полу автомобиля.
Ремни и проушины нельзя ис‐
пользовать для крепления грузов.Пользование ремнем
безопасности во время беременности9 Предупреждение
Во избежание давления на ниж‐
нюю часть живота поясной ре‐
мень должен проходить через область таза как можно ниже.
Page 68 of 247

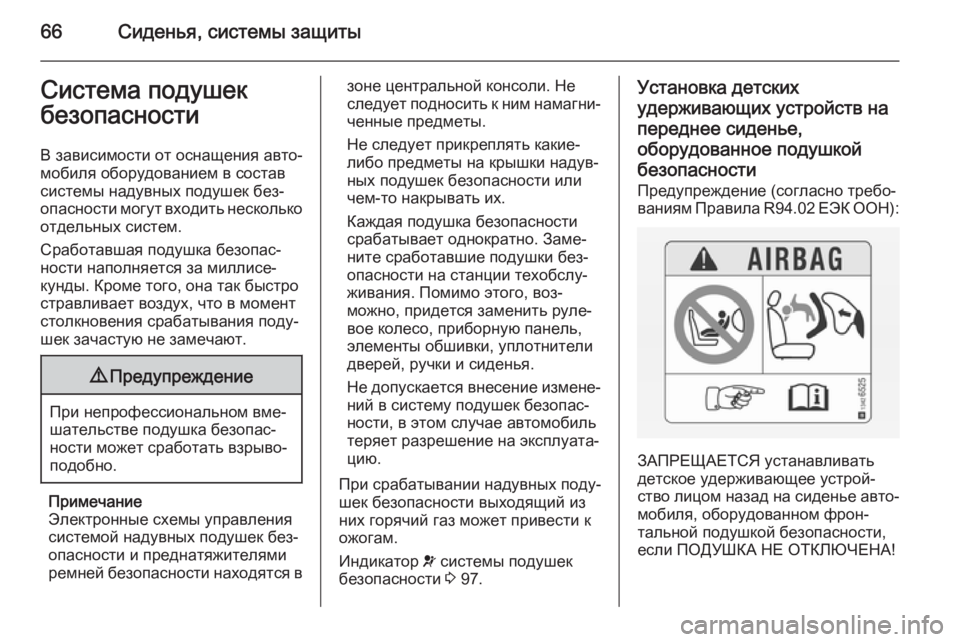

66Сиденья, системы защитыСистема подушек
безопасности
В зависимости от оснащения авто‐
мобиля оборудованием в состав
системы надувных подушек без‐
опасности могут входить несколько отдельных систем.
Сработавшая подушка безопас‐ ности наполняется за миллисе‐
кунды. Кроме того, она так быстро
стравливает воздух, что в момент столкновения срабатывания поду‐
шек зачастую не замечают.9 Предупреждение
При непрофессиональном вме‐
шательстве подушка безопас‐ ности может сработать взрыво‐
подобно.
Примечание
Электронные схемы управления
системой надувных подушек без‐
опасности и преднатяжителями
ремней безопасности находятся в
зоне центральной консоли. Не
следует подносить к ним намагни‐
ченные предметы.
Не следует прикреплять какие-
либо предметы на крышки надув‐
ных подушек безопасности или
чем-то накрывать их.
Каждая подушка безопасности срабатывает однократно. Заме‐
ните сработавшие подушки без‐
опасности на станции техобслу‐ живания. Помимо этого, воз‐
можно, придется заменить руле‐
вое колесо, приборную панель,
элементы обшивки, уплотнители
дверей, ручки и сиденья.
Не допускается внесение измене‐
ний в систему подушек безопас‐
ности, в этом случае автомобиль
теряет разрешение на эксплуата‐
цию.
При срабатывании надувных поду‐
шек безопасности выходящий из
них горячий газ может привести к
ожогам.
Индикатор v системы подушек
безопасности 3 97.Установка детских
удерживающих устройств на переднее сиденье,оборудованное подушкой
безопасности Предупреждение (согласно требо‐
ваниям Правила R94.02 ЕЭК ООН ):
ЗАПРЕЩАЕТСЯ устанавливать
детское удерживающее устрой‐
ство лицом назад на сиденье авто‐
мобиля, оборудованном фрон‐
тальной подушкой безопасности,
если ПОДУШКА НЕ ОТКЛЮЧЕНА!
Page 69 of 247

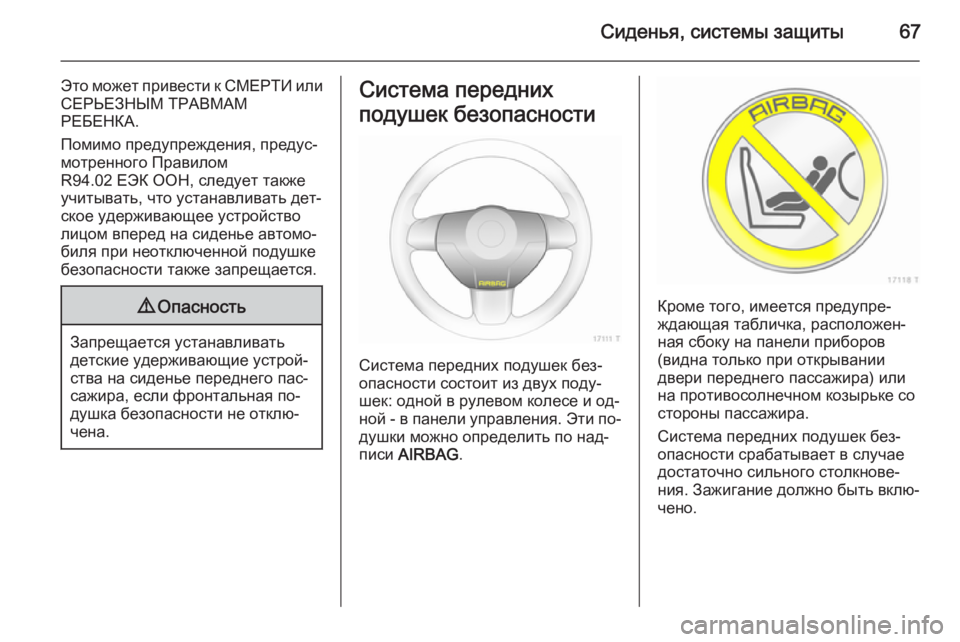

Сиденья, системы защиты67
Это может привести к СМЕРТИ илиСЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
Помимо предупреждения, предус‐
мотренного Правилом
R94.02 ЕЭК ООН, следует также
учитывать, что устанавливать дет‐
ское удерживающее устройство лицом вперед на сиденье автомо‐
биля при неотключенной подушке
безопасности также запрещается.9 Опасность
Запрещается устанавливать
детские удерживающие устрой‐ ства на сиденье переднего пас‐
сажира, если фронтальная по‐
душка безопасности не отклю‐
чена.
Система передних
подушек безопасности
Система передних подушек без‐
опасности состоит из двух поду‐
шек: одной в рулевом колесе и од‐
ной - в панели управления. Эти по‐
душки можно определить по над‐
писи AIRBAG .
Кроме того, имеется предупре‐
ждающая табличка, расположен‐ ная сбоку на панели приборов
(видна только при открывании
двери переднего пассажира) или
на противосолнечном козырьке со
стороны пассажира.
Система передних подушек без‐
опасности срабатывает в случае
достаточно сильного столкнове‐
ния. Зажигание должно быть вклю‐ чено.
Page 70 of 247

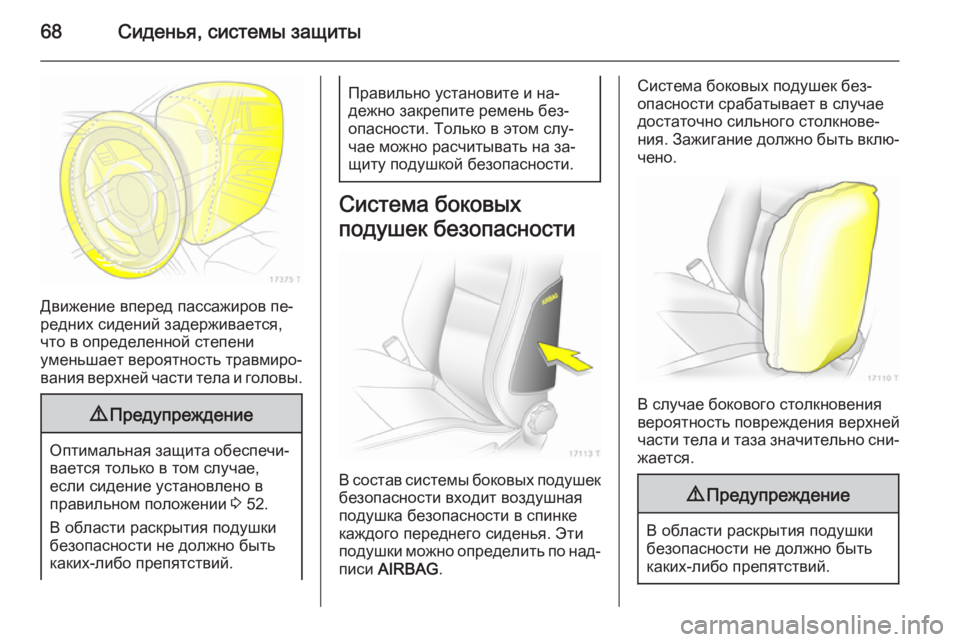

68Сиденья, системы защиты
Движение вперед пассажиров пе‐
редних сидений задерживается, что в определенной степени
уменьшает вероятность травмиро‐
вания верхней части тела и головы.
9 Предупреждение
Оптимальная защита обеспечи‐
вается только в том случае,
если сидение установлено в
правильном положении 3 52.
В области раскрытия подушки
безопасности не должно быть
каких-либо препятствий.
Правильно установите и на‐
дежно закрепите ремень без‐ опасности. Только в этом слу‐
чае можно расчитывать на за‐
щиту подушкой безопасности.
Система боковых
подушек безопасности
В состав системы боковых подушек безопасности входит воздушнаяподушка безопасности в спинке
каждого переднего сиденья. Эти
подушки можно определить по над‐
писи AIRBAG .
Система боковых подушек без‐
опасности срабатывает в случае достаточно сильного столкнове‐
ния. Зажигание должно быть вклю‐ чено.
В случае бокового столкновения
вероятность повреждения верхней
части тела и таза значительно сни‐
жается.
9 Предупреждение
В области раскрытия подушки
безопасности не должно быть
каких-либо препятствий.
