PEUGEOT 108 2018 Manual de utilização (in Portuguese)

109

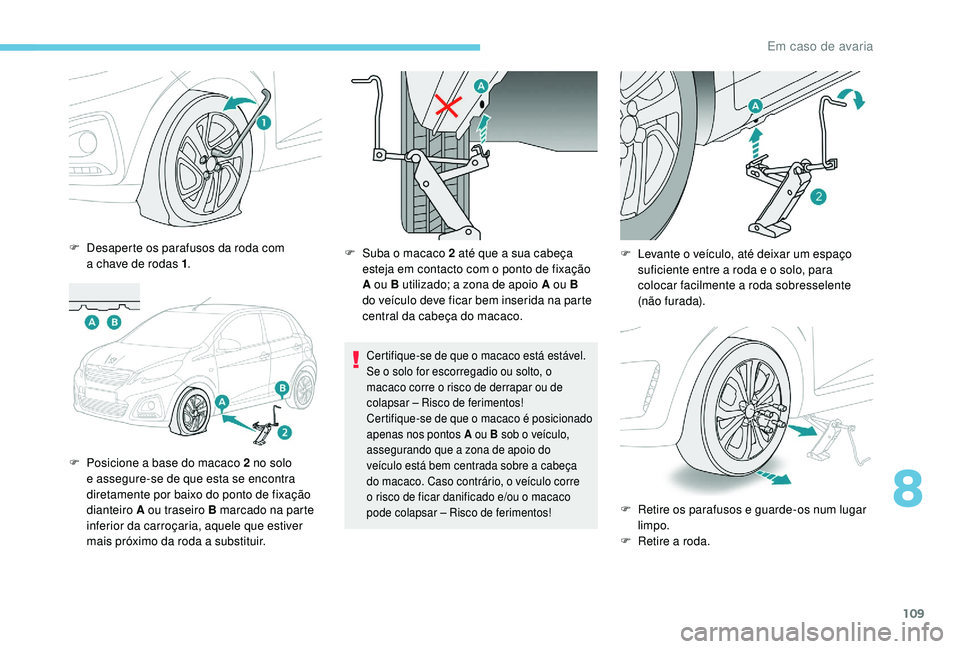

F Desaperte os parafusos da roda com a chave de rodas 1 .
F

P
osicione a base do macaco 2 no solo
e assegure-se de que esta se encontra
diretamente por baixo do ponto de fixação
dianteiro A ou traseiro B marcado na parte
inferior da carroçaria, aquele que estiver
mais próximo da roda a
substituir.F
S uba o macaco 2 até que a sua cabeça
esteja em contacto com o
ponto de fixação
A ou B utilizado; a zona de apoio A ou B
do veículo deve ficar bem inserida na parte
central da cabeça do macaco.
Certifique-se de que o macaco está estável.
S e o solo for escorregadio ou solto, o
macaco corre o
risco de derrapar ou de
colapsar – Risco de ferimentos!
Certifique-se de que o
macaco é posicionado
apenas nos pontos A ou B sob o
veículo,
assegurando que a
zona de apoio do
veículo está bem centrada sobre a
cabeça
do macaco. Caso contrário, o veículo corre
o
risco de ficar danificado e/ou o macaco
pode colapsar – Risco de ferimentos!
F Levante o veículo, até deixar um espaço
suficiente entre a roda e o solo, para
colocar facilmente a


roda sobresselente
(não furada).
F

R
etire os parafusos e guarde-os num lugar
limpo.
F

R
etire a roda.
8
Em caso de avaria

110

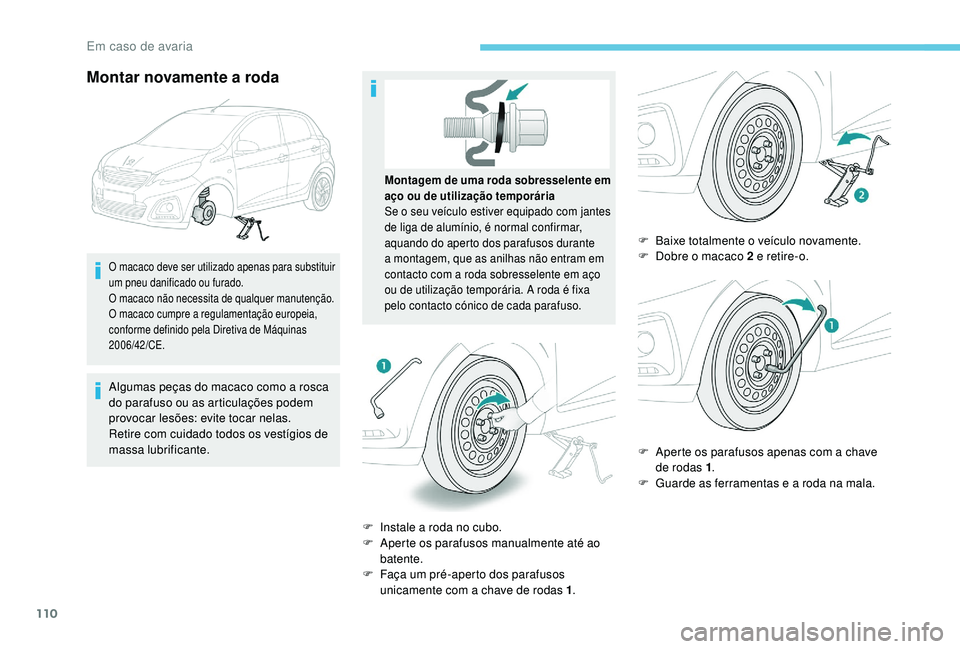

Montar novamente a roda
O macaco deve ser utilizado apenas para substituir
um pneu danificado ou furado.
O macaco não necessita de qualquer manutenção.
O macaco cumpre a
regulamentação europeia,
conforme definido pela Diretiva de Máquinas
2006/42/CE.
Algumas peças do macaco como a rosca
d o parafuso ou as articulações podem
provocar lesões: evite tocar nelas.
Retire com cuidado todos os vestígios de
massa lubrificante.
F

I
nstale a roda no cubo.
F

A
perte os parafusos manualmente até ao
batente.
F

F
aça um pré-aperto dos parafusos
unicamente com a
chave de rodas 1.F

B
aixe totalmente o veículo novamente.
F
D
obre o macaco 2 e retire-o.
F
A
perte os parafusos apenas com a chave
de rodas 1 .
F

G
uarde as ferramentas e a roda na mala.
Montagem de uma roda sobresselente em
aço ou de utilização temporária
Se o seu veículo estiver equipado com jantes
de liga de alumínio, é normal confirmar,
aquando do aperto dos parafusos durante
a
montagem, que as anilhas não entram em
contacto com a
roda sobresselente em aço
ou de utilização temporária. A roda é fixa
pelo contacto cónico de cada parafuso.
Em caso de avaria

111

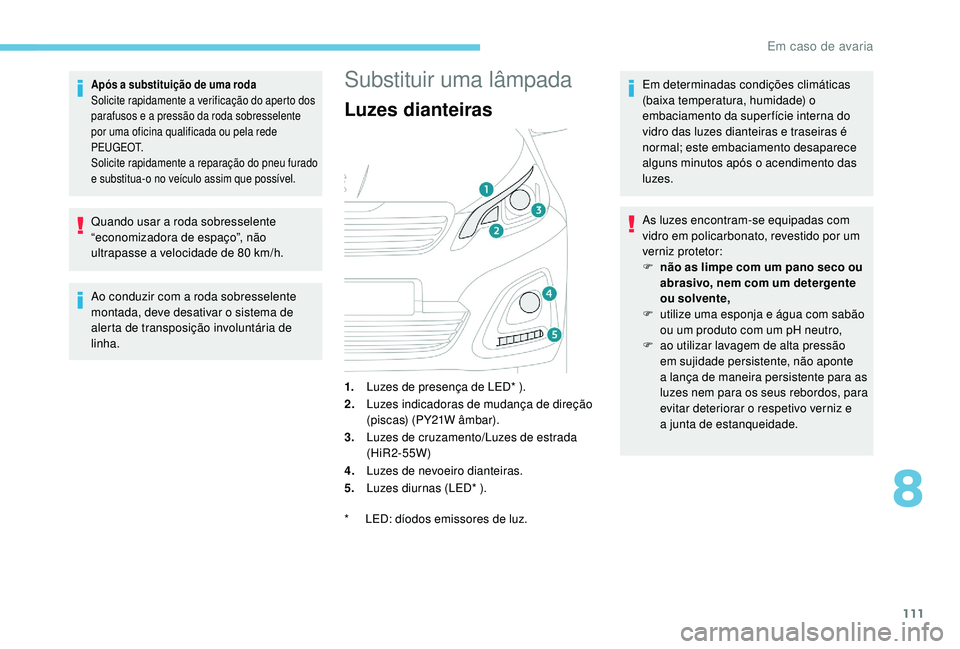

Após a substituição de uma roda
S olicite rapidamente a verificação do aperto dos
parafusos e a
pressão da roda sobresselente
por uma oficina qualificada ou pela rede
P E U G E O T.
Solicite rapidamente a
reparação do pneu furado
e substitua-o no veículo assim que possível.
Quando usar a roda sobresselente
“ economizadora de espaço”, não
ultrapasse a
velocidade de 80 km/h.
Ao conduzir com a
roda sobresselente
montada, deve desativar o
sistema de
alerta de transposição involuntária de
linha.
Substituir uma lâmpada
1. Luzes de presença de LED* ).
2. Luzes indicadoras de mudança de direção
(piscas) (PY21W âmbar).
3. Luzes de cruzamento/Luzes de estrada
(HiR2-55W)
4. Luzes de nevoeiro dianteiras.
5. Luzes diurnas (LED* ). Em determinadas condições climáticas
(baixa temperatura, humidade) o
embaciamento da super fície interna do
vidro das luzes dianteiras e traseiras é
normal; este embaciamento desaparece
alguns minutos após o
acendimento das
luzes.
*
L
ED: díodos emissores de luz. As luzes encontram-se equipadas com
vidro em policarbonato, revestido por um
verniz protetor:
F

n
ão as limpe com um pano seco ou
abrasivo, nem com um detergente
ou solvente,
F
u
tilize uma esponja e água com sabão
ou um produto com um pH neutro,
F
a
o utilizar lavagem de alta pressão
em sujidade persistente, não aponte
a lança de maneira persistente para as
luzes nem para os seus rebordos, para
evitar deteriorar o
respetivo verniz e
a
junta de estanqueidade.
Luzes dianteiras
8
Em caso de avaria

112

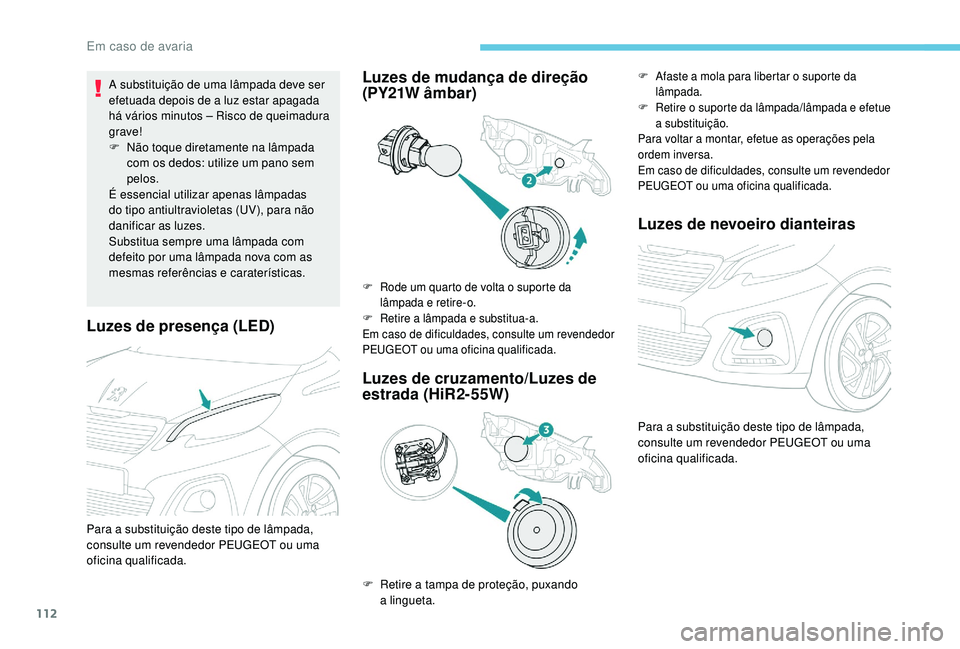

Luzes de presença (LED)
A substituição de uma lâmpada deve ser
efetuada depois de a luz estar apagada
há vários minutos – Risco de queimadura
grave!
F

N
ão toque diretamente na lâmpada
com os dedos: utilize um pano sem
pelos.
É essencial utilizar apenas lâmpadas
do tipo antiultravioletas (UV), para não
danificar as luzes.
Substitua sempre uma lâmpada com
defeito por uma lâmpada nova com as
mesmas referências e caraterísticas.Luzes de mudança de direção
(PY21W âmbar)
Luzes de cruzamento/Luzes de
estrada (HiR2-55W) Luzes de nevoeiro dianteiras
F Rode um quarto de volta o
suporte da
lâmpada e retire-o.
F

R
etire a

lâmpada e substitua-a.
Em caso de dificuldades, consulte um revendedor
PEUGEOT ou uma oficina qualificada.
F Retire a tampa de proteção, puxando
a lingueta.
F Afaste a mola para libertar o suporte da
lâmpada.
F

R
etire o suporte da lâmpada/lâmpada e efetue
a


substituição.
Para voltar a
montar, efetue as operações pela
ordem inversa.
Em caso de dificuldades, consulte um revendedor
PEUGEOT ou uma oficina qualificada.
Para a substituição deste tipo de lâmpada,
c onsulte um revendedor PEUGEOT ou uma
oficina qualificada.
Para a

substituição deste tipo de lâmpada,
consulte um revendedor PEUGEOT ou uma
oficina qualificada.
Em caso de avaria

113

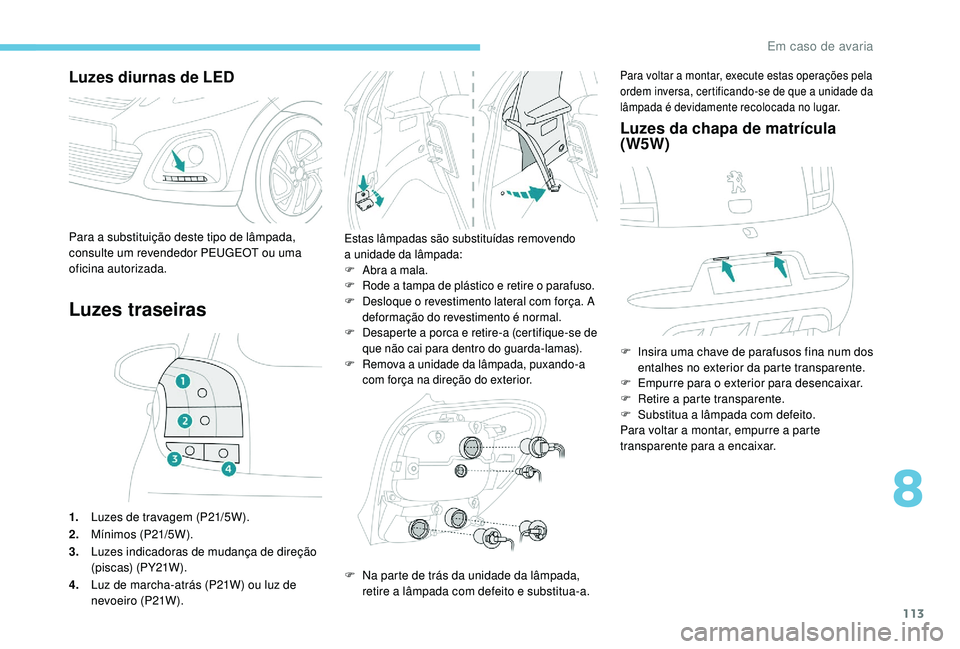

Luzes diurnas de LED
Luzes traseiras
1.Luzes de travagem (P21/5W).
2. Mínimos (P21/5W ).
3. Luzes indicadoras de mudança de direção
(piscas) (PY21W).
4. Luz de marcha-atrás (P21W) ou luz de
nevoeiro (P21W ).
Estas lâmpadas são substituídas removendo
a
unidade da lâmpada:
F

A
bra a mala.
F

R
ode a tampa de plástico e retire o parafuso.
F

D
esloque o revestimento lateral com força. A
deformação do revestimento é normal.
F

D
esaperte a porca e retire-a (certifique-se de
que não cai para dentro do guarda-lamas).
F

R
emova a unidade da lâmpada, puxando-a
com força na direção do exterior.Para a substituição deste tipo de lâmpada,
c onsulte um revendedor PEUGEOT ou uma
oficina autorizada.
F

N
a parte de trás da unidade da lâmpada,
retire a


lâmpada com defeito e substitua-a.
Para voltar a montar, execute estas operações pela
o rdem inversa, certificando-se de que a unidade da
lâmpada é devidamente recolocada no lugar.
Luzes da chapa de matrícula
(W5W)
F Insira uma chave de parafusos fina num dos entalhes no exterior da parte transparente.
F

E
mpurre para o

exterior para desencaixar.
F

R
etire a

parte transparente.
F

S
ubstitua a

lâmpada com defeito.
Para voltar a
montar, empurre a parte
transparente para a


encaixar.
8
Em caso de avaria

114

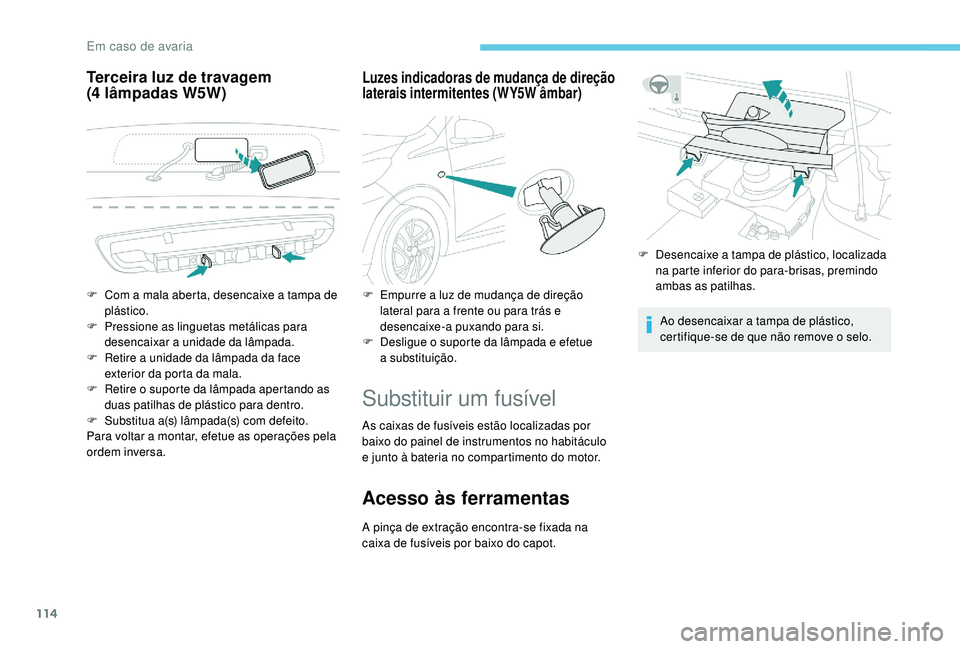

Terceira luz de travagem
(4 lâmpadas W5W)Luzes indicadoras de mudança de direção
laterais intermitentes (WY5W âmbar)
Substituir um fusível
As caixas de fusíveis estão localizadas por
baixo do painel de instrumentos no habitáculo
e junto à bateria no compartimento do motor.
Acesso às ferramentas
A pinça de extração encontra-se fixada na
caixa de fusíveis por baixo do capot. Ao desencaixar a
tampa de plástico,
certifique-se de que não remove o selo.
F

C

om a

mala aberta, desencaixe a

tampa de
plástico.
F

P

ressione as linguetas metálicas para
desencaixar a


unidade da lâmpada.
F

R

etire a

unidade da lâmpada da face
exterior da porta da mala.
F

R

etire o

suporte da lâmpada apertando as
duas patilhas de plástico para dentro.
F

S

ubstitua a(s) lâmpada(s) com defeito.
Para voltar a

montar, efetue as operações pela
ordem inversa. F
E
mpurre a luz de mudança de direção
lateral para a frente ou para trás e
desencaixe-a puxando para si.
F
D
esligue o suporte da lâmpada e efetue
a

substituição.
F
D
esencaixe a tampa de plástico, localizada
na parte inferior do para-brisas, premindo
ambas as patilhas.
Em caso de avaria

115

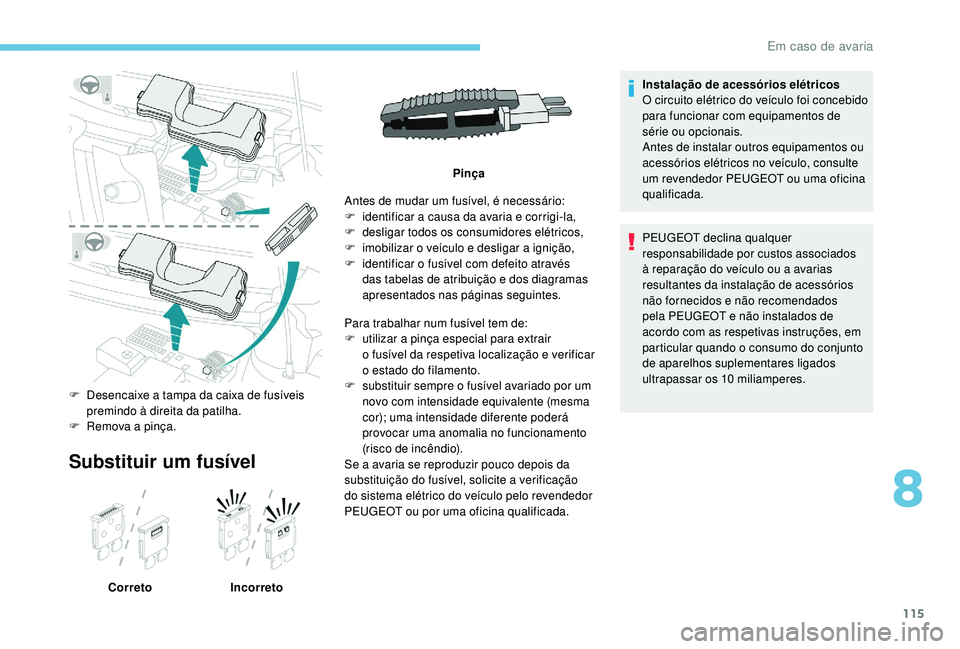

Substituir um fusível
CorretoIncorretoAntes de mudar um fusível, é necessário:
F

i
dentificar a causa da avaria e corrigi-la,
F
d
esligar todos os consumidores elétricos,
F
i
mobilizar o veículo e desligar a ignição,
F
i
dentificar o fusível com defeito através
das tabelas de atribuição e dos diagramas
apresentados nas páginas seguintes.
F

D

esencaixe a tampa da caixa de fusíveis
premindo à direita da patilha.
F

R

emova a pinça. Pinça
Para trabalhar num fusível tem de:
F
u
tilizar a

pinça especial para extrair
o fusível da respetiva localização e verificar
o estado do filamento.
F
s
ubstituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma
cor); uma intensidade diferente poderá
provocar uma anomalia no funcionamento
(risco de incêndio).
Se a avaria se reproduzir pouco depois da
substituição do fusível, solicite a verificação
do sistema elétrico do veículo pelo revendedor
PEUGEOT ou por uma oficina qualificada. Instalação de acessórios elétricos
O circuito elétrico do veículo foi concebido
para funcionar com equipamentos de
série ou opcionais.
Antes de instalar outros equipamentos ou
acessórios elétricos no veículo, consulte
um revendedor PEUGEOT ou uma oficina
qualificada.
PEUGEOT declina qualquer
responsabilidade por custos associados
à reparação do veículo ou a
avarias
resultantes da instalação de acessórios
não fornecidos e não recomendados
pela PEUGEOT e não instalados de
acordo com as respetivas instruções, em
particular quando o

consumo do conjunto
de aparelhos suplementares ligados
ultrapassar os 10

miliamperes.
8
Em caso de avaria

116

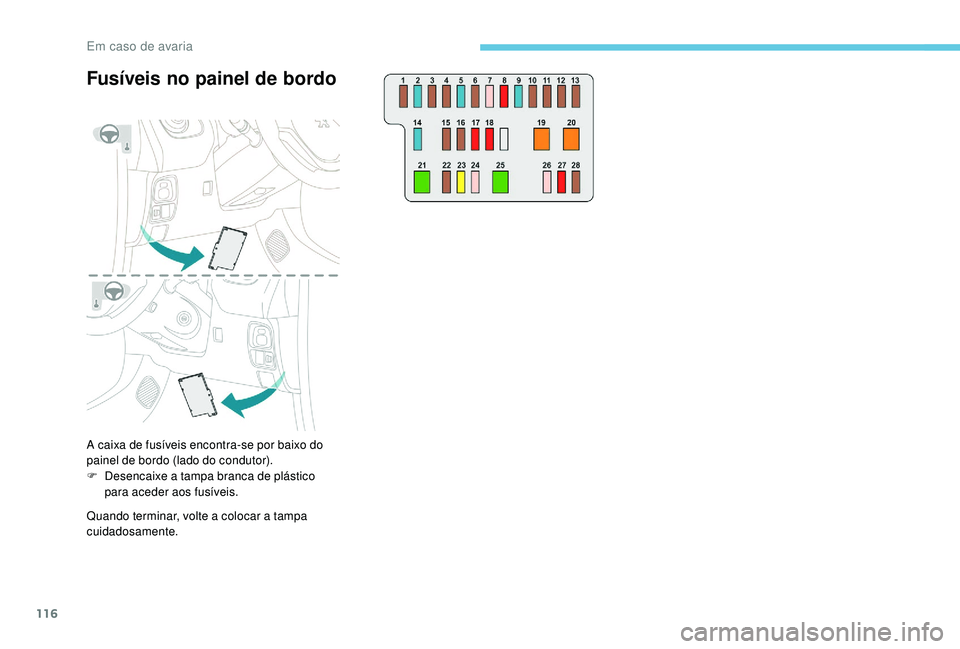

Fusíveis no painel de bordo
A caixa de fusíveis encontra-se por baixo do
painel de bordo (lado do condutor).
F
D
esencaixe a tampa branca de plástico
para aceder aos fusíveis.
Quando terminar, volte a


colocar a

tampa
cuidadosamente.
Em caso de avaria

117

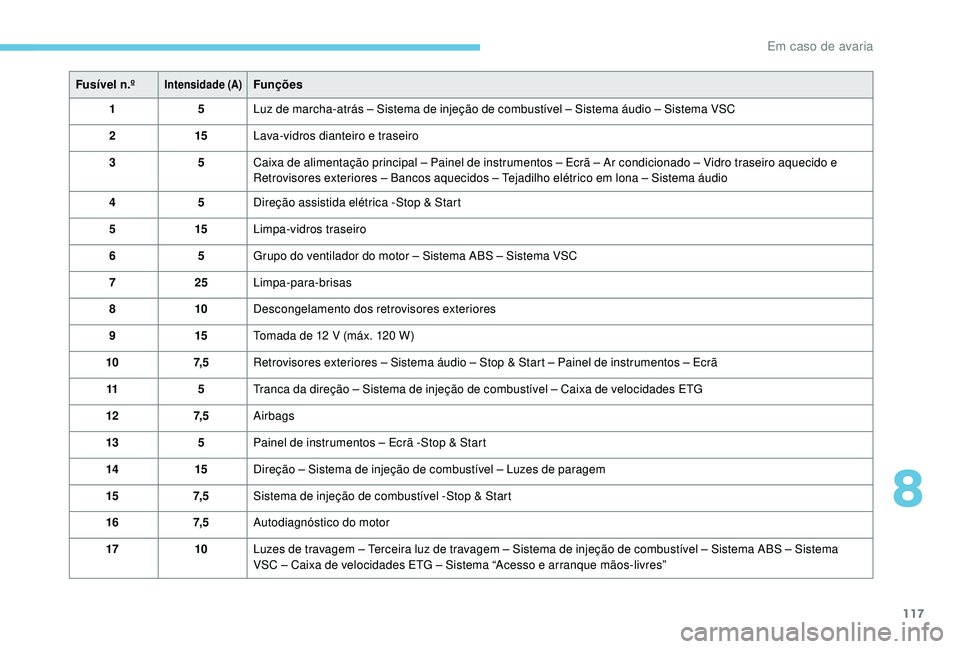

Fusível n.ºIntensidade (A)Funções
1 5Luz de marcha-atrás – Sistema de injeção de combustível – Sistema áudio – Sistema VSC
2 15Lava-vidros dianteiro e traseiro
3 5Caixa de alimentação principal – Painel de instrumentos – Ecrã – Ar condicionado – Vidro traseiro aquecido e
Retrovisores exteriores – Bancos aquecidos – Tejadilho elétrico em lona – Sistema áudio
4 5Direção assistida elétrica -Stop & Start
5 15Limpa-vidros traseiro
6 5Grupo do ventilador do motor – Sistema ABS – Sistema VSC
7 25Limpa-para-brisas
8 10Descongelamento dos retrovisores exteriores
9 15Tomada de 12
V (máx. 120 W)
10 7, 5Retrovisores exteriores – Sistema áudio – Stop & Start – Painel de instrumentos – Ecrã
11 5Tranca da direção – Sistema de injeção de combustível – Caixa de velocidades ETG
12 7, 5Airbags
13 5Painel de instrumentos – Ecrã -Stop & Start
14 15Direção – Sistema de injeção de combustível – Luzes de paragem
15 7, 5Sistema de injeção de combustível -Stop & Start
16 7, 5Autodiagnóstico do motor
17 10Luzes de travagem – Terceira luz de travagem – Sistema de injeção de combustível – Sistema ABS – Sistema
VSC – Caixa de velocidades ETG – Sistema “Acesso e arranque mãos-livres”
8
Em caso de avaria

118

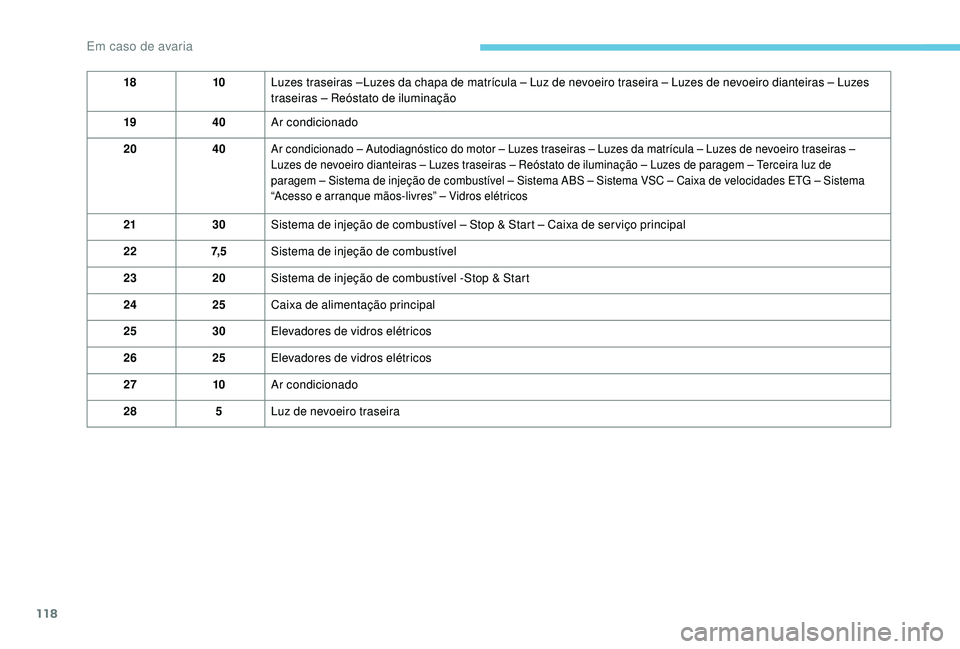

1810Luzes traseiras – Luzes da chapa de matrícula – Luz de nevoeiro traseira – Luzes de nevoeiro dianteiras – Luzes
traseiras – Reóstato de iluminação
19 40Ar condicionado
20 40
Ar condicionado – Autodiagnóstico do motor – Luzes traseiras – Luzes da matrícula – Luzes de nevoeiro traseiras –
Luzes de nevoeiro dianteiras – Luzes traseiras – Reóstato de iluminação – Luzes de paragem – Terceira luz de
paragem – Sistema de injeção de combustível – Sistema ABS – Sistema VSC – Caixa de velocidades ETG – Sistema
“Acesso e arranque mãos-livres” – Vidros elétricos
2130Sistema de injeção de combustível – Stop & Start – Caixa de ser viço principal
22 7, 5Sistema de injeção de combustível
23 20Sistema de injeção de combustível -Stop & Start
24 25Caixa de alimentação principal
25 30Elevadores de vidros elétricos
26 25Elevadores de vidros elétricos
27 10Ar condicionado
28 5Luz de nevoeiro traseira
Em caso de avaria
