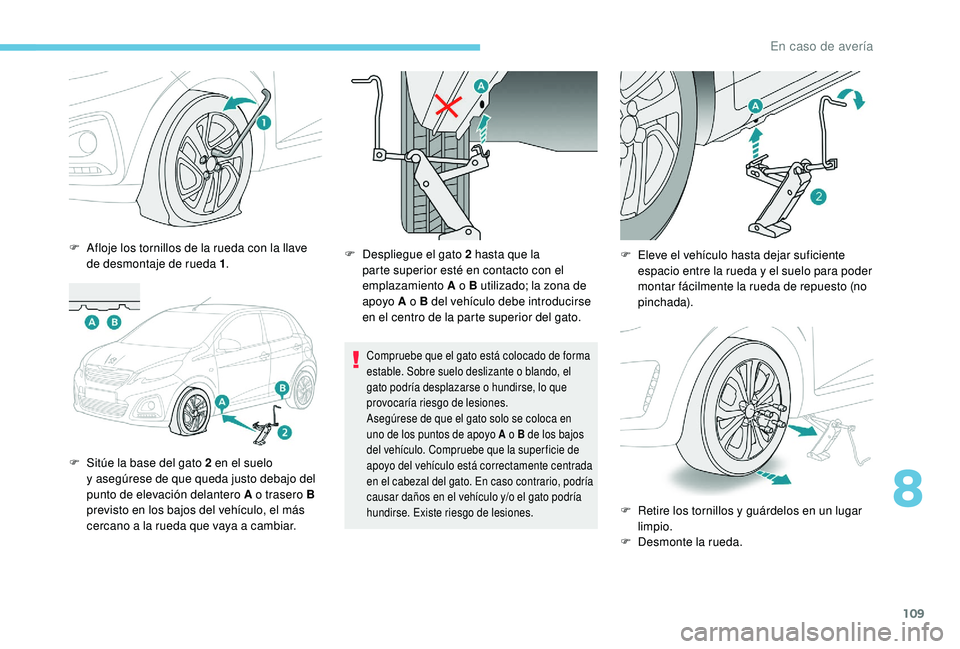

F Afloje los tornillos de la rueda con la llave de desmontaje de rueda 1 .
F

S
itúe la base del gato 2 en el suelo
y
asegúrese de que queda justo debajo del
punto de elevación delantero A o
trasero B
previsto en los bajos del vehículo, el más
cercano a
la rueda que vaya a cambiar.F
D espliegue el gato 2 hasta que la
parte superior esté en contacto con el
emplazamiento A o
B utilizado; la zona de
apoyo A o
B del vehículo debe introducirse
en el centro de la parte superior del gato.
Compruebe que el gato está colocado de forma
estable. Sobre suelo deslizante o blando, el
gato podría desplazarse o
hundirse, lo que
provocaría riesgo de lesiones.
Asegúrese de que el gato solo se coloca en
uno de los puntos de apoyo A o
B de los bajos
del vehículo. Compruebe que la super ficie de
apoyo del vehículo está correctamente centrada
en el cabezal del gato. En caso contrario, podría
causar daños en el vehículo y/o el gato podría
hundirse. Existe riesgo de lesiones.
F Eleve el vehículo hasta dejar suficiente espacio entre la rueda y el suelo para poder
montar fácilmente la rueda de repuesto (no
pinchada).
F

R
etire los tornillos y guárdelos en un lugar
limpio.
F

D
esmonte la rueda.
8
En caso de avería

110

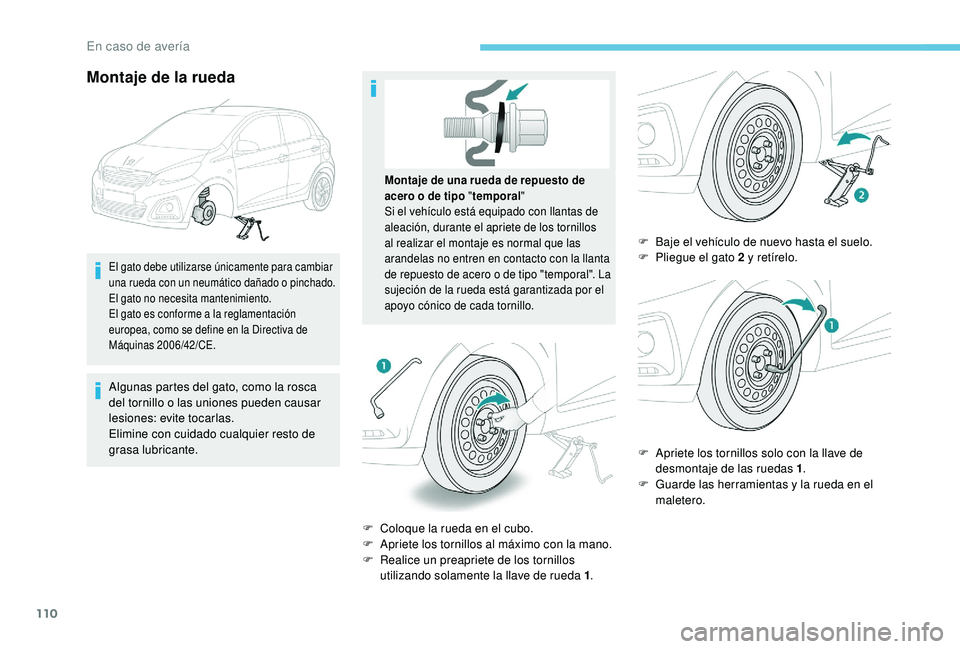

Montaje de la rueda
El gato debe utilizarse únicamente para cambiar
una rueda con un neumático dañado o pinchado.
El gato no necesita mantenimiento.
El gato es conforme a
la reglamentación
europea, como se define en la Directiva de
Máquinas 2006/42/CE.
Algunas partes del gato, como la rosca
del tornillo o las uniones pueden causar
lesiones: evite tocarlas.
Elimine con cuidado cualquier resto de
grasa lubricante.
F

C
oloque la rueda en el cubo.
F

A
priete los tornillos al máximo con la mano.
F

R
ealice un preapriete de los tornillos
utilizando solamente la llave de rueda 1 .F

B
aje el vehículo de nuevo hasta el suelo.
F
P
liegue el gato 2 y retírelo.
F
A
priete los tornillos solo con la llave de
desmontaje de las ruedas 1 .
F

G
uarde las herramientas y la rueda en el
maletero.
Montaje de una rueda de repuesto de
acero o de tipo " temporal"
Si el vehículo está equipado con llantas de
aleación, durante el apriete de los tornillos
al realizar el montaje es normal que las
arandelas no entren en contacto con la llanta
de repuesto de acero o
de tipo "temporal". La
sujeción de la rueda está garantizada por el
apoyo cónico de cada tornillo.
En caso de avería

111
Después de cambiar una rueda
Lleve el vehículo a la red PEUGEOT o a
un taller cualificado para revisar el apriete
de los tornillos y
la presión de la rueda de
repuesto lo antes posible.
Lleve a
reparar la rueda pinchada y vuelva
a
montarla en el vehículo lo antes posible.
No supere la velocidad de 80
km/h si
circula con una rueda de repuesto de tipo
"temporal".
Cuando circule con la rueda de repuesto
montada, debe desactivar el sistema de

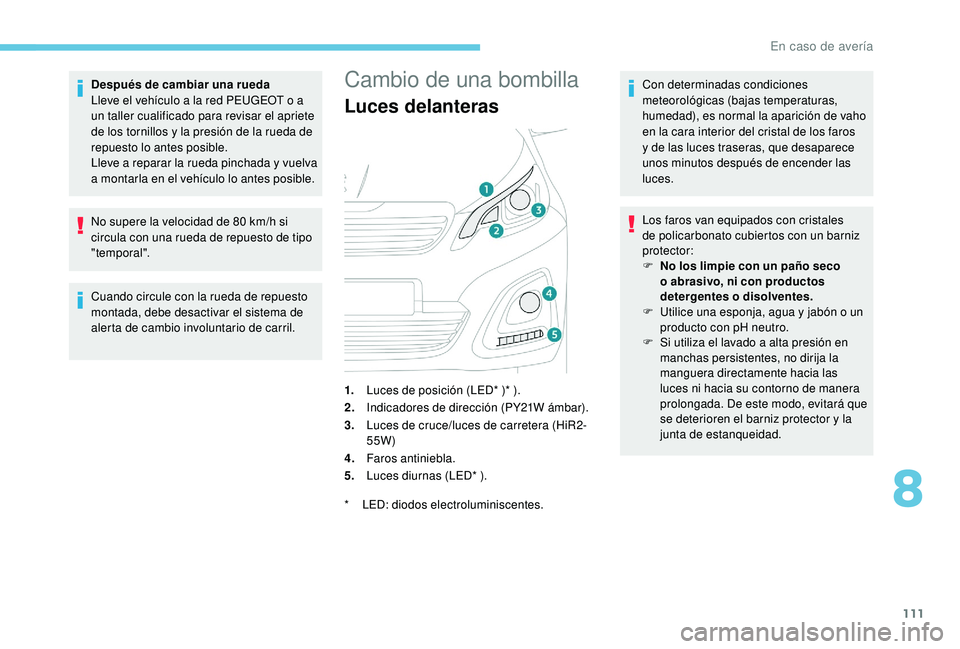

alerta de cambio involuntario de carril.Cambio de una bombilla
1. Luces de posición (LED* )* ).
2. Indicadores de dirección (PY21W ámbar).
3. Luces de cruce/luces de carretera (HiR2-
55W)
4. Faros antiniebla.
5. Luces diurnas (LED* ). Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de vaho
en la cara interior del cristal de los faros
y
de las luces traseras, que desaparece
unos minutos después de encender las
luces.
*
L
ED: diodos electroluminiscentes. Los faros van equipados con cristales
de policarbonato cubiertos con un barniz
protector:
F

N
o los limpie con un paño seco
o abrasivo, ni con productos
detergentes o

disolventes.
F
U
tilice una esponja, agua y jabón o un
producto con pH neutro.
F
S
i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera directamente hacia las
luces ni hacia su contorno de manera
prolongada. De este modo, evitará que
se deterioren el barniz protector y
la
junta de estanqueidad.
Luces delanteras
8
En caso de avería

112
Luces de posición (LED)
El cambio de las bombillas debe
efectuarse con el contacto quitado cuando
los faros lleven apagados unos minutos
(riesgo de quemaduras graves).
F
N
o toque la bombilla directamente
con los dedos: utilice paños que no
desprendan pelusa.
Es esencial utilizar únicamente bombillas
de tipo antiultravioleta (UV), de forma que
no se dañen los faros.
Sustituya siempre una bombilla
defectuosa por una bombilla nueva
con la misma referencia y
las mismas
características.Indicadores de dirección (PY21W
ámbar)
Luces de cruce/luces de
carretera (HiR2-55W) Faros antiniebla delanteros
F Gire el portalámparas un cuarto de vuelta
y retírelo.
F

R
etire la lámpara y

sustitúyala.
En caso de dificultad, consulte con la red
PEUGEOT o
un taller cualificado.
F

R
etire la tapa de protección tirando de la
lengüeta. F

A
parte el muelle para soltar el
portalámparas.
F
R
etire el conjunto portalámparas/lámpara
y

sustitúyalo.
Para el montaje, efectúe estas operaciones en
sentido inverso.
En caso de dificultad, consulte con la red
PEUGEOT o un taller cualificado.
Para la sustitución de este tipo de lámparas,
consulte en la red PEUGEOT o en un taller
cualificado.
Para la sustitución de este tipo de lámparas,
consulte en la red PEUGEOT o

en un taller
cualificado.
En caso de avería

113
Luces diurnas de LED

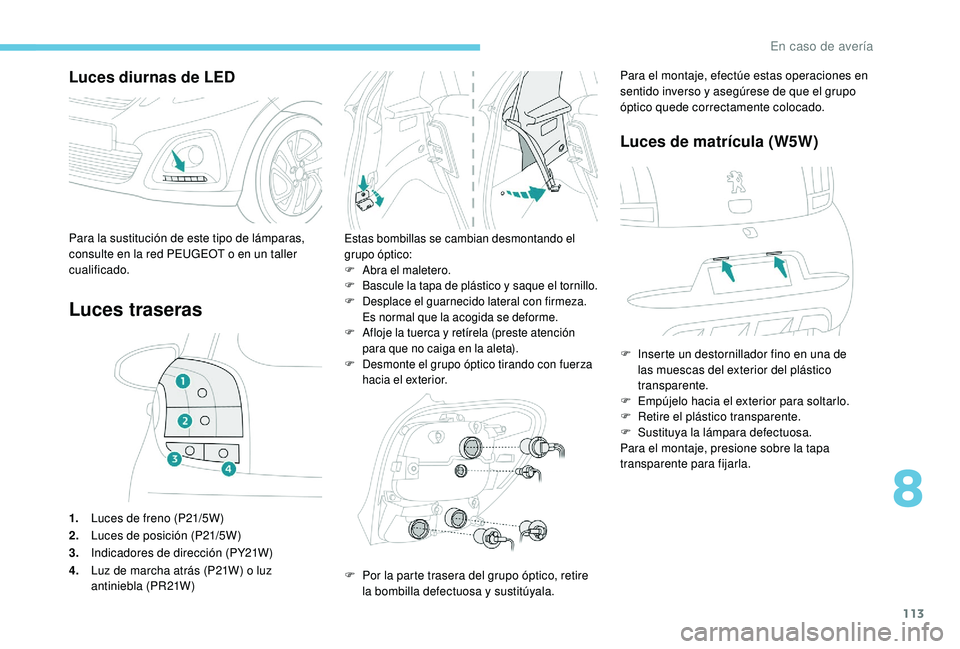

Luces traseras
1.Luces de freno (P21/5W)
2. Luces de posición (P21/5W)
3. Indicadores de dirección (PY21W)
4. Luz de marcha atrás (P21W) o luz
antiniebla (PR21W)
Estas bombillas se cambian desmontando el
grupo óptico:
F

A
bra el maletero.
F

B
ascule la tapa de plástico y saque el tornillo.
F

D
esplace el guarnecido lateral con firmeza.
Es normal que la acogida se deforme.
F

A
floje la tuerca y retírela (preste atención
para que no caiga en la aleta).
F

D
esmonte el grupo óptico tirando con fuerza
hacia el exterior.Para la sustitución de este tipo de lámparas,
consulte en la red PEUGEOT o en un taller
cualificado.
F

P
or la parte trasera del grupo óptico, retire
la bombilla defectuosa y


sustitúyala.Para el montaje, efectúe estas operaciones en
sentido inverso y
asegúrese de que el grupo
óptico quede correctamente colocado.
Luces de matrícula (W5W)
F Inserte un destornillador fino en una de las muescas del exterior del plástico
transparente.
F

E
mpújelo hacia el exterior para soltarlo.
F

R
etire el plástico transparente.
F

S
ustituya la lámpara defectuosa.
Para el montaje, presione sobre la tapa
transparente para fijarla.
8
En caso de avería

114

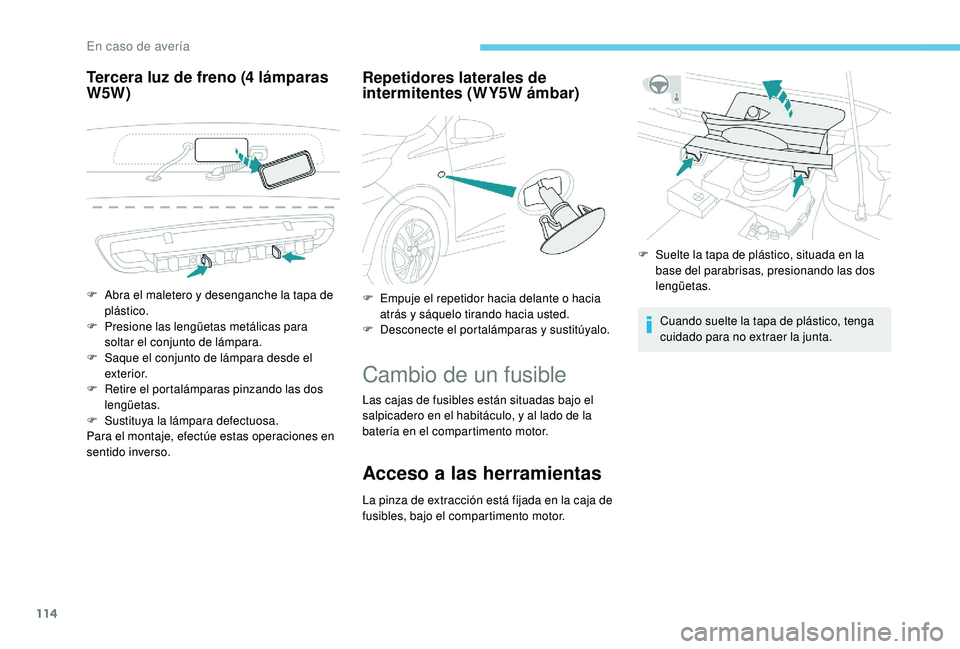

Tercera luz de freno (4 lámparas
W5 W) Repetidores laterales de
intermitentes (WY5W ámbar)
Cambio de un fusible
Las cajas de fusibles están situadas bajo el
salpicadero en el habitáculo, y al lado de la
batería en el compartimento motor.
Acceso a las herramientas
La pinza de extracción está fijada en la caja de
fusibles, bajo el compartimento motor. Cuando suelte la tapa de plástico, tenga
cuidado para no extraer la junta.
F

A

bra el maletero y

desenganche la tapa de
plástico.
F

P

resione las lengüetas metálicas para
soltar el conjunto de lámpara.
F

S

aque el conjunto de lámpara desde el
exterior.
F

R

etire el portalámparas pinzando las dos
lengüetas.
F

S

ustituya la lámpara defectuosa.
Para el montaje, efectúe estas operaciones en
sentido inverso. F
E
mpuje el repetidor hacia delante o hacia
atrás y sáquelo tirando hacia usted.
F
D
esconecte el portalámparas y

sustitúyalo.
F
S
uelte la tapa de plástico, situada en la
base del parabrisas, presionando las dos
lengüetas.
En caso de avería

115

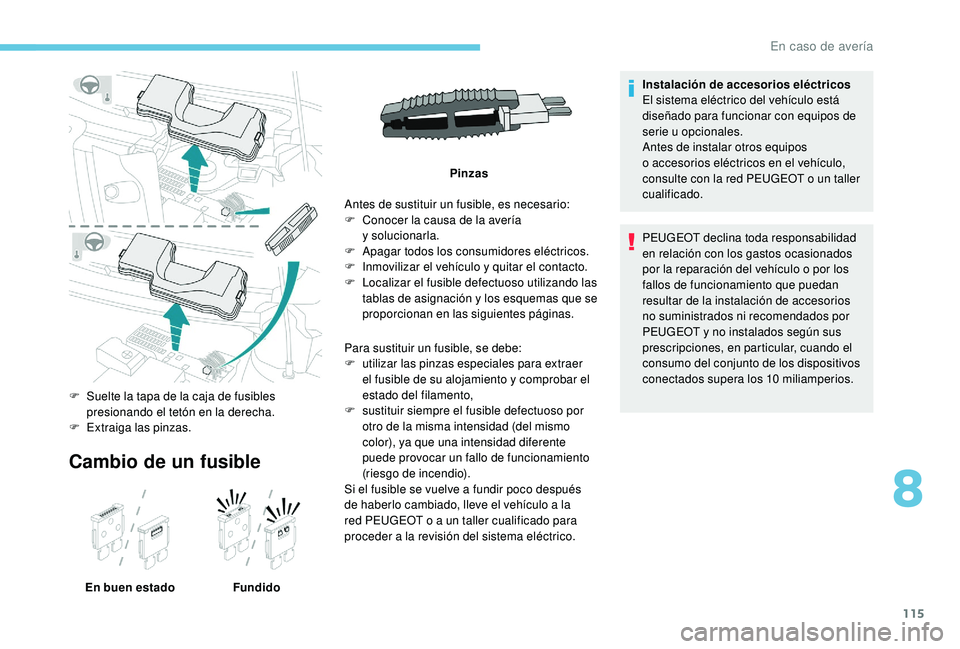

Cambio de un fusible
En buen estadoFundidoAntes de sustituir un fusible, es necesario:
F

C
onocer la causa de la avería
y

solucionarla.
F
A
pagar todos los consumidores eléctricos.
F
I
nmovilizar el vehículo y quitar el contacto.
F
L
ocalizar el fusible defectuoso utilizando las
tablas de asignación y los esquemas que se
proporcionan en las siguientes páginas.
F

S
uelte la tapa de la caja de fusibles
presionando el tetón en la derecha.
F

E
xtraiga las pinzas. Pinzas
Para sustituir un fusible, se debe:
F
u
tilizar las pinzas especiales para extraer
el fusible de su alojamiento y comprobar el
estado del filamento,
F
s
ustituir siempre el fusible defectuoso por
otro de la misma intensidad (del mismo
color), ya que una intensidad diferente
puede provocar un fallo de funcionamiento
(riesgo de incendio).
Si el fusible se vuelve a fundir poco después
de haberlo cambiado, lleve el vehículo a la
red PEUGEOT o a un taller cualificado para
proceder a

la revisión del sistema eléctrico.Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con equipos de
serie u

opcionales.
Antes de instalar otros equipos
o accesorios eléctricos en el vehículo,
consulte con la red PEUGEOT o un taller
cualificado.
PEUGEOT declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por los
fallos de funcionamiento que puedan
resultar de la instalación de accesorios
no suministrados ni recomendados por
PEUGEOT y no instalados según sus
prescripciones, en particular, cuando el
consumo del conjunto de los dispositivos
conectados supera los 10

miliamperios.
8
En caso de avería

116

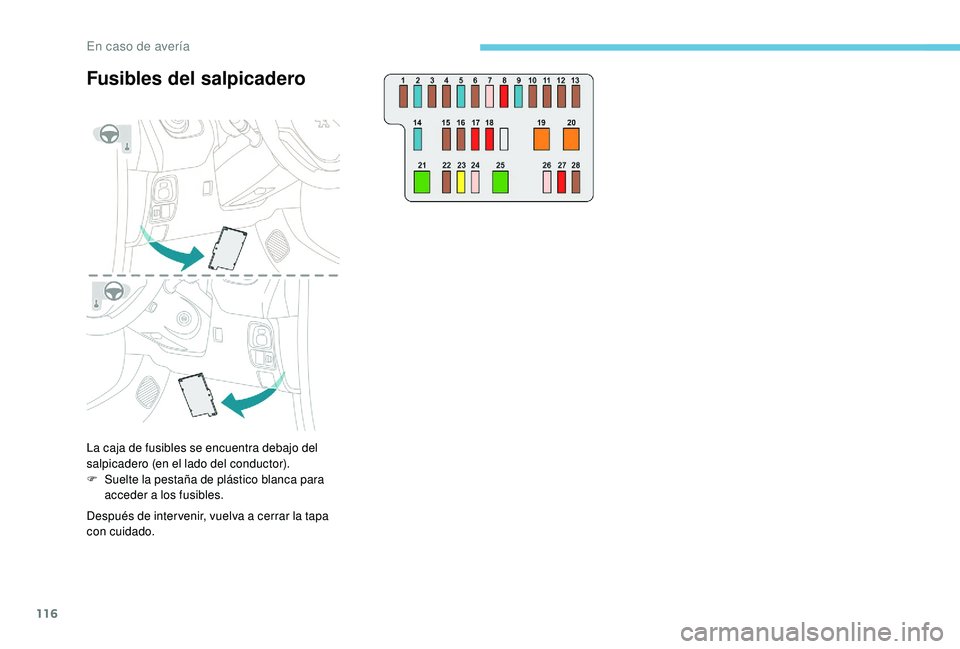

Fusibles del salpicadero
La caja de fusibles se encuentra debajo del
salpicadero (en el lado del conductor).
F
S
uelte la pestaña de plástico blanca para
acceder a
los fusibles.
Después de inter venir, vuelva a
cerrar la tapa
con cuidado.
En caso de avería

117
N.° de fusibleAmperaje (A)Funciones
1 5Luz de marcha atrás – Sistema de inyección de carburante – Sistema de audio – Sistema VSC
2 15Lavaparabrisas y


lavaluneta
3 5Caja de ser vicio principal – Cuadro de instrumentos – Pantalla – Aire acondicionado – Luneta y
retrovisores
exteriores térmicos – Asientos térmicos – Techo de lona eléctrico – Sistema de audio
4 5Dirección asistida eléctrica – Stop & Start
5 15Limpialuneta
6 5Grupo ventilador del motor – Sistema ABS – Sistema VSC
7 25Limpiaparabrisas
8 10Desescarchado de los retrovisores exteriores
9 15Toma de 12
V (120 W máx.)
10 7, 5Retrovisores exteriores – Sistema de audio – Stop & Start – Cuadro de instrumentos – Pantalla
11 5Bloqueo de la dirección – Sistema de inyección de carburante – Caja de cambios ETG
12 7, 5Airbags
13 5Cuadro de instrumentos – Pantalla – Stop & Start
14 15Dirección – Sistema de inyección de carburante – Luces de freno
15 7, 5Sistema de inyección de carburante – Stop & Start
16 7, 5Autodiagnosis del motor
17 10Luces de freno – Tercera luz de freno – Sistema de inyección de carburante – Sistema ABS – Sistema VSC – Caja
de cambios ETG – Sistema "Acceso y
arranque manos libres"
8
En caso de avería

118

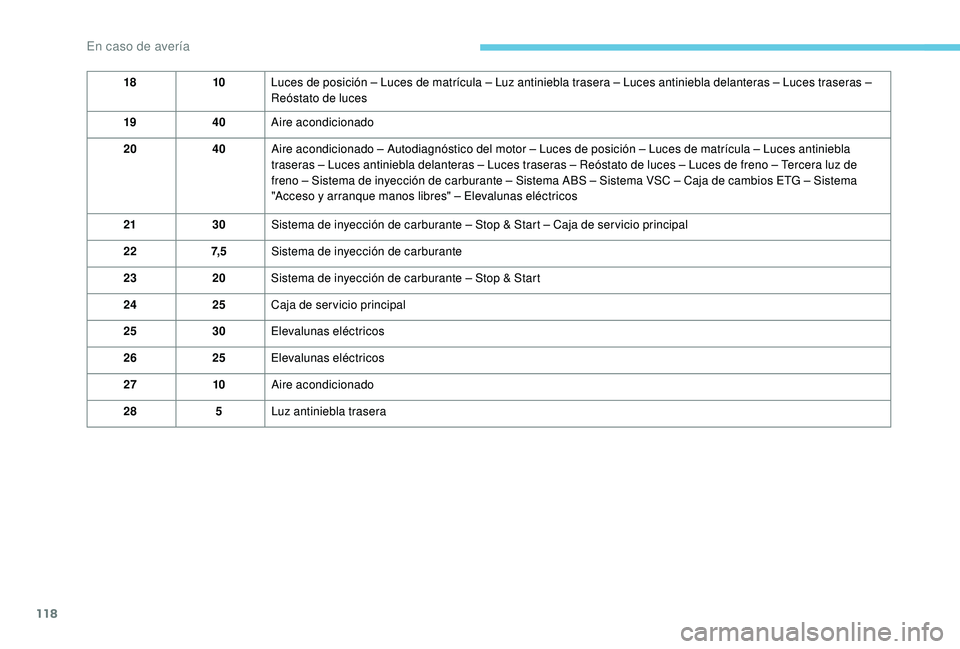

1810Luces de posición – Luces de matrícula – Luz antiniebla trasera – Luces antiniebla delanteras – Luces traseras –
Reóstato de luces
19 40Aire acondicionado
20 40Aire acondicionado – Autodiagnóstico del motor – Luces de posición – Luces de matrícula – Luces antiniebla
traseras – Luces antiniebla delanteras – Luces traseras – Reóstato de luces – Luces de freno – Tercera luz de
freno – Sistema de inyección de carburante – Sistema ABS – Sistema VSC – Caja de cambios ETG – Sistema
"Acceso y
arranque manos libres" – Elevalunas eléctricos
21 30Sistema de inyección de carburante – Stop & Start – Caja de ser vicio principal
22 7, 5Sistema de inyección de carburante
23 20Sistema de inyección de carburante – Stop & Start
24 25Caja de servicio principal
25 30Elevalunas eléctricos
26 25Elevalunas eléctricos
27 10Aire acondicionado
28 5Luz antiniebla trasera
En caso de avería
