PEUGEOT 206 2002 Bruksanvisningar (in Swedish)

17-06-2002
PRAKTISK INFORMATION123

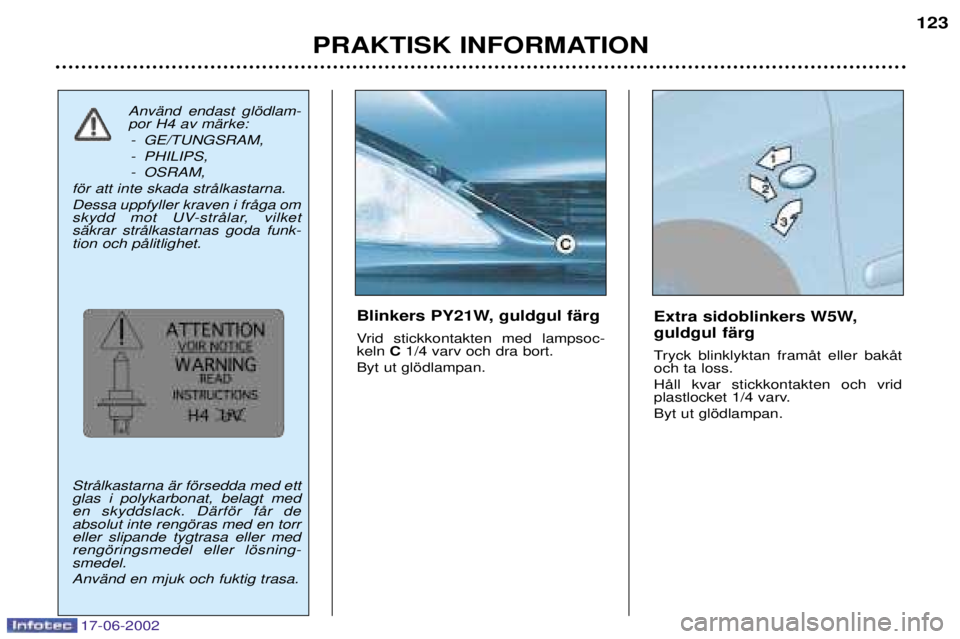

Extra sidoblinkers W5W, guldgul fŠrg
Tryck blinklyktan framŒt eller bakŒt och ta loss. HŒll kvar stickkontakten och vrid
plastlocket 1/4 varv. Byt ut glšdlampan.
Blinkers PY21W, guldgul fŠrg
Vrid stickkontakten med lampsoc- keln C1/4 varv och dra bort.
Byt ut glšdlampan.
AnvŠnd endast glšdlam- por H4 av mŠrke: - GE/TUNGSRAM,
- PHILIPS,
- OSRAM,
fšr att inte skada strŒlkastarna. Dessa uppfyller kraven i frŒga om
skydd mot UV-strŒlar, vilketsŠkrar strŒlkastarnas goda funk-tion och pŒlitlighet. StrŒlkastarna Šr fšrsedda med ett glas i polykarbonat, belagt meden skyddslack. DŠrfšr fŒr deabsolut inte rengšras med en torreller slipande tygtrasa eller medrengšringsmedel eller lšsning-smedel. AnvŠnd en mjuk och fuktig trasa.

17-06-2002
PRAKTISK INFORMATION125
DimstrŒlkastare fram H1 55W
Tryck under luckan. …ppna luckan.
Vrid locket fšr att fŒ bort det.Koppla ur glšdlampan.
Tryck in fjŠdrarna fšr losstagning och byt ut glšdlampan.

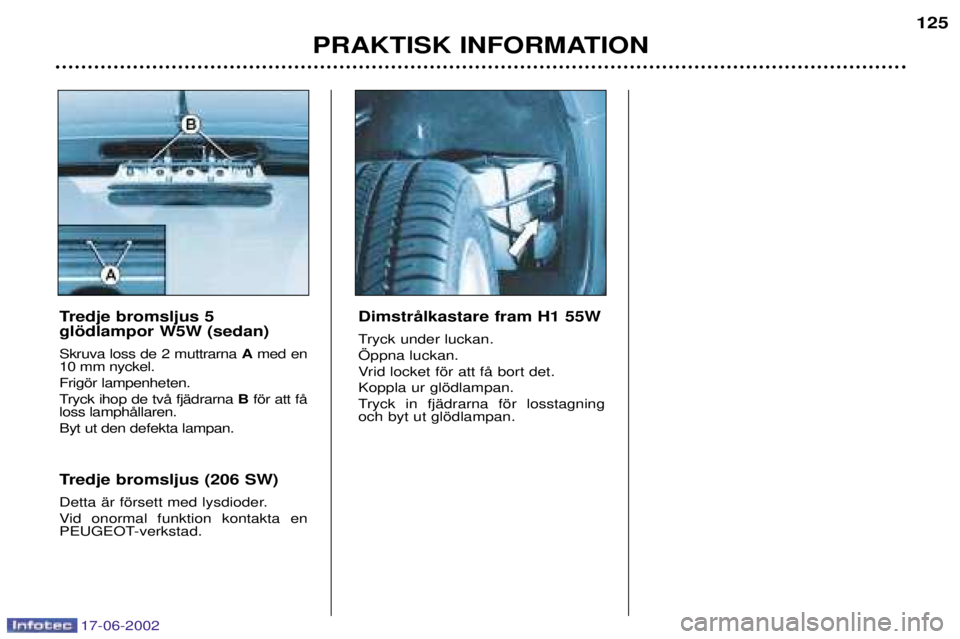

Tredje bromsljus 5 glšdlampor W5W (sedan) Skruva loss de 2 muttrarna Amed en
10 mm nyckel. Frigšr lampenheten.
Tryck ihop de tvŒ fjŠdrarna Bfšr att fŒ
loss lamphŒllaren.Byt ut den defekta lampan.
Tredje bromsljus (206 SW)
Detta Šr fšrsett med lysdioder.
Vid onormal funktion kontakta en
PEUGEOT-verkstad.

17-06-2002
PRAKTISK INFORMATION
124

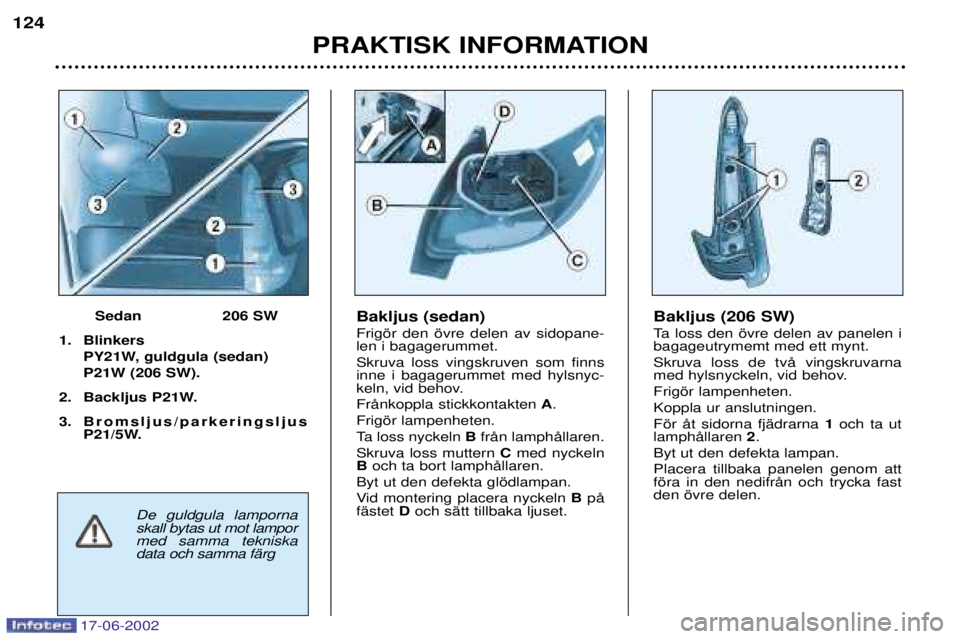

Bakljus (sedan) Frigšr den švre delen av sidopane- len i bagagerummet. Skruva loss vingskruven som finns inne i bagagerummet med hylsnyc-
keln, vid behov. FrŒnkoppla stickkontakten
A.
Frigšr lampenheten.
Ta loss nyckeln BfrŒn lamphŒllaren.
Skruva loss muttern Cmed nyckeln
B och ta bort lamphŒllaren.
Byt ut den defekta glšdlampan.
Vid montering placera nyckeln BpŒ
fŠstet Doch sŠtt tillbaka ljuset.
Sedan 206 SW
1. Blinkers PY21W, guldgula (sedan) P21W (206 SW).
2. Backljus P21W.
3. Bromsljus/parkeringsljus P21/5W.
De guldgula lamporna skall bytas ut mot lampormed samma tekniskadata och samma fŠrg Bakljus (206 SW)
Ta loss den švre delen av panelen i bagageutrymemt med ett mynt. Skruva loss de tvŒ vingskruvarna
med hylsnyckeln, vid behov. Frigšr lampenheten.Koppla ur anslutningen.Fšr Œt sidorna fjŠdrarna
1och ta ut
lamphŒllaren 2.
Byt ut den defekta lampan.Placera tillbaka panelen genom att fšra in den nedifrŒn och trycka fastden švre delen.

17-06-2002
PRAKTISK INFORMATION125
DimstrŒlkastare fram H1 55W
Tryck under luckan. …ppna luckan.
Vrid locket fšr att fŒ bort det.Koppla ur glšdlampan.
Tryck in fjŠdrarna fšr losstagning och byt ut glšdlampan.
Tredje bromsljus 5 glšdlampor W5W (sedan) Skruva loss de 2 muttrarna Amed en
10 mm nyckel. Frigšr lampenheten.
Tryck ihop de tvŒ fjŠdrarna Bfšr att fŒ
loss lamphŒllaren.Byt ut den defekta lampan.
Tredje bromsljus (206 SW)
Detta Šr fšrsett med lysdioder.
Vid onormal funktion kontakta en
PEUGEOT-verkstad.

17-06-2002
PRAKTISK INFORMATION
126
Dimbakljus P21W
Ta loss ljuset och frigšr enheten.
Vrid stickkontakten med lampsockeln 1/4 varv och dra bort. Byt ut glšdlampan. NummerplŒtsbelysning W5W Stick in en liten skruvmejsel i ett av de yttre hŒlen i plastlocket.
Tryck ut det fšr att fŒ loss det.
Ta bort plastlocket.Byt ut den defekta glšdlampan.

17-06-2002
PRAKTISK INFORMATION127
BYTE AV S€KRING SŠkringshŒllarna befinner sig under instrumentbrŠdan och i motorrum-met. SŠkringshŒllare under instrumentbrŠdan Skruva loss ett fjŠrdedels varv med ett mynt och ta bort locket fšr attkomma Œt sŠkringarna. ReservsŠkringarna och tŒngen AŠr
fastsatta pŒ insidan av locket till sŠkringshŒllaren pŒ instrumentbrŠdan. Byte av sŠkring Innan du byter ut en sŠkring mŒste du ta reda pŒ orsaken till felet och avhjŠlpa det. SŠkringarnas nummer anges pŒ sŠkringshŒllaren. AnvŠnd tŒngen
A.
Byt alltid ut en defekt sŠkring (avlŠsning enligt sŠkring) mot en likvŠrdig ny sŠkring.
Hel sŠkring
TŒngen A Trasig

17-06-2002
PRAKTISK INFORMATION129

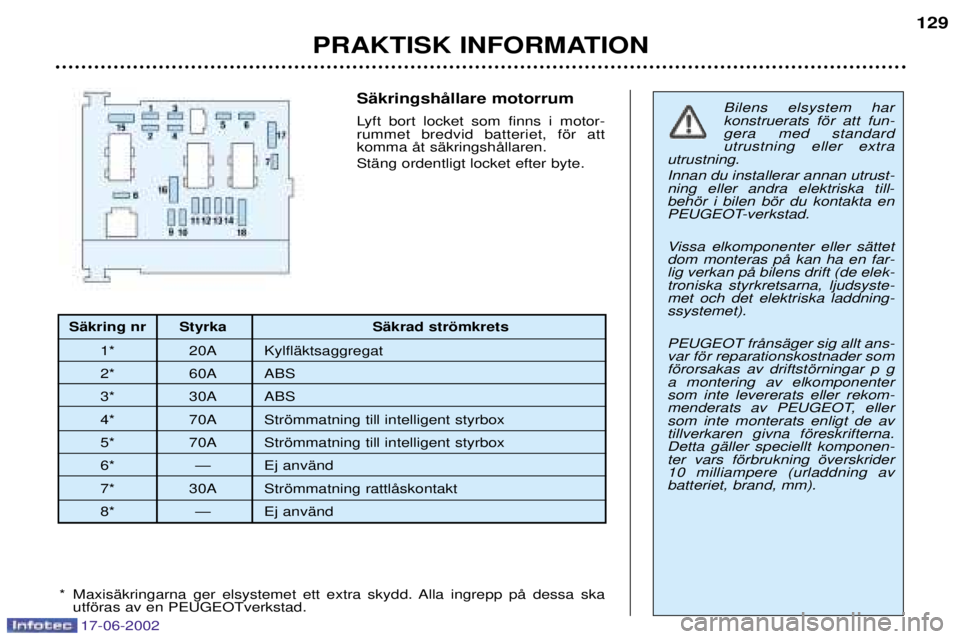

SŠkringshŒllare motorrum
Lyft bort locket som finns i motor- rummet bredvid batteriet, fšr attkomma Œt sŠkringshŒllaren. StŠng ordentligt locket efter byte.Bilens elsystem har konstruerats fšr att fun-gera med standardutrustning eller extra
utrustning. Innan du installerar annan utrust- ning eller andra elektriska till-behšr i bilen bšr du kontakta en
PEUGEOT-verkstad.
Vissa elkomponenter eller sŠttet dom monteras pŒ kan ha en far-lig verkan pŒ bilens drift (de elek-troniska styrkretsarna, ljudsyste-met och det elektriska laddning-ssystemet). PEUGEOT frŒnsŠger sig allt ans- var fšr reparationskostnader somfšrorsakas av driftstšrningar p ga montering av elkomponentersom inte levererats eller rekom-
menderats av PEUGEOT, ellersom inte monterats enligt de avtillverkaren givna fšreskrifterna.Detta gŠller speciellt komponen-ter vars fšrbrukning šverskrider10 milliampere (urladdning avbatteriet, brand, mm).
* MaxisŠkringarna ger elsystemet ett extra skydd. Alla ingrepp pŒ dessa ska utfšras av en PEUGEOTverkstad.
SŠkring nr Styrka SŠkrad stršmkrets
1* 20A KylflŠktsaggregat
2* 60A ABS
3* 30A ABS
4* 70A Stršmmatning till intelligent styrbox
5* 70A Stršmmatning till intelligent styrbox
6* Ñ Ej anvŠnd
7* 30A Stršmmatning rattlŒskontakt
8* Ñ Ej anvŠnd

17-06-2002
PRAKTISK INFORMATION
130

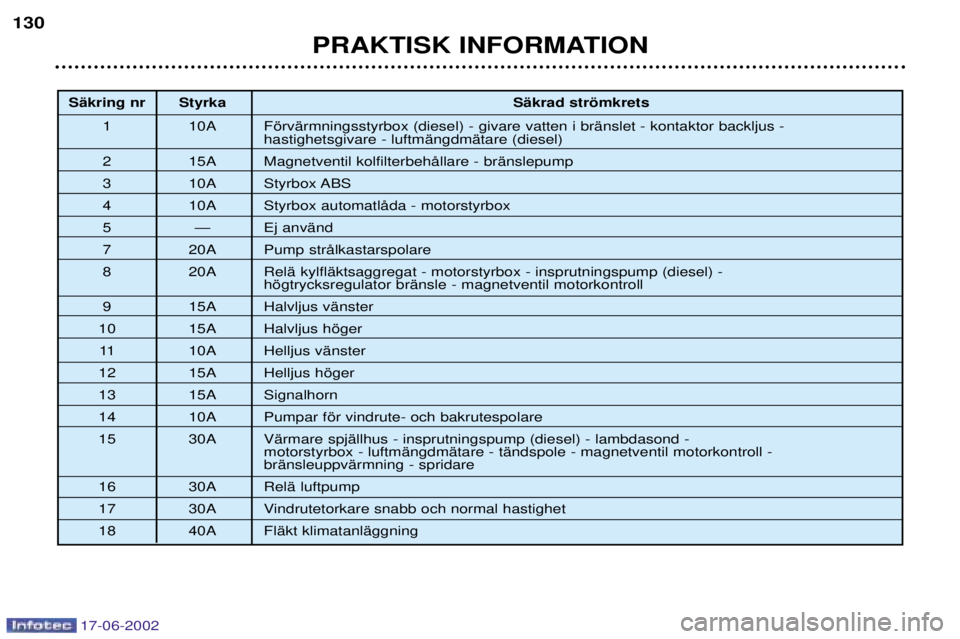

SŠkring nr Styrka
SŠkrad stršmkrets
1 10A FšrvŠrmningsstyrbox (diesel) - givare vatten i brŠnslet - kontaktor backljus - hastighetsgivare - luftmŠngdmŠtare (diesel)
2 15A Magnetventil kolfilterbehŒllare - brŠnslepump
3 10A Styrbox ABS
4 10A Styrbox automatlŒda - motorstyrbox
5 Ñ Ej anvŠnd
7 20A Pump strŒlkastarspolare
8 20A RelŠ kylflŠktsaggregat - motorstyrbox - insprutningspump (diesel) - hšgtrycksregulator brŠnsle - magnetventil motorkontroll
9 15A Halvljus vŠnster
10 15A Halvljus hšger 11 10A Helljus vŠnster
12 15A Helljus hšger
13 15A Signalhorn
14 10A Pumpar fšr vindrute- och bakrutespolare
15 30A VŠrmare spjŠllhus - insprutningspump (diesel) - lambdasond - motorstyrbox - luftmŠngdmŠtare - tŠndspole - magnetventil motorkontroll - brŠnsleuppvŠrmning - spridare
16 30A RelŠ luftpump
17 30A Vindrutetorkare snabb och normal hastighet
18 40A FlŠkt klimatanlŠggning

17-06-2002
PRAKTISK INFORMATION127
BYTE AV S€KRING SŠkringshŒllarna befinner sig under instrumentbrŠdan och i motorrum-met. SŠkringshŒllare under instrumentbrŠdan Skruva loss ett fjŠrdedels varv med ett mynt och ta bort locket fšr attkomma Œt sŠkringarna. ReservsŠkringarna och tŒngen AŠr
fastsatta pŒ insidan av locket till sŠkringshŒllaren pŒ instrumentbrŠdan. Byte av sŠkring Innan du byter ut en sŠkring mŒste du ta reda pŒ orsaken till felet och avhjŠlpa det. SŠkringarnas nummer anges pŒ sŠkringshŒllaren. AnvŠnd tŒngen
A.
Byt alltid ut en defekt sŠkring (avlŠsning enligt sŠkring) mot en likvŠrdig ny sŠkring.
Hel sŠkring
TŒngen A Trasig

17-06-2002
PRAKTISK INFORMATION
128

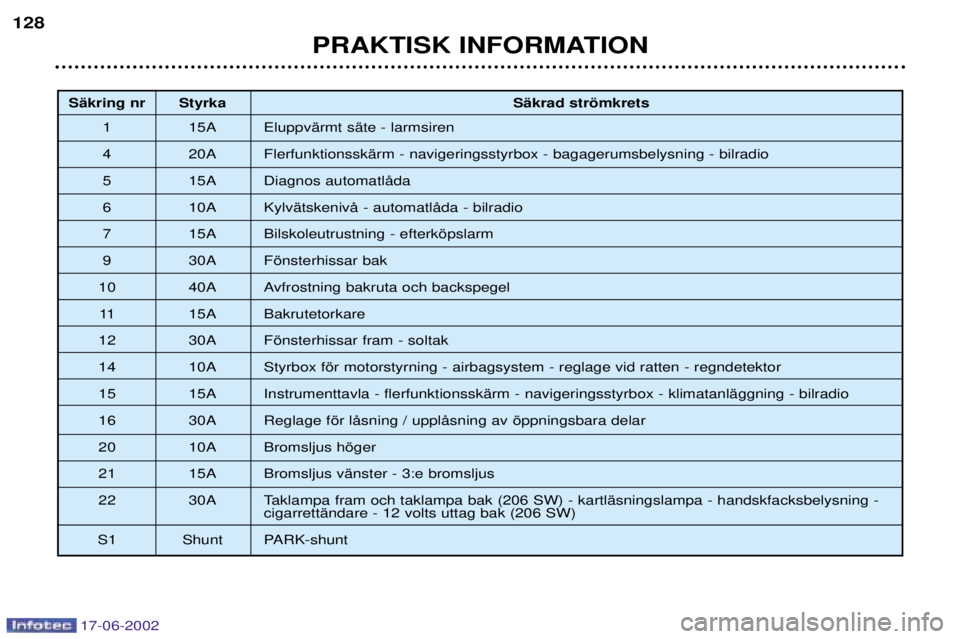

SŠkring nr Styrka
SŠkrad stršmkrets
1 15A EluppvŠrmt sŠte - larmsiren
4 20A FlerfunktionsskŠrm - navigeringsstyrbox - bagagerumsbelysning - bilradio
5 15A Diagnos automatlŒda
6 10A KylvŠtskenivŒ - automatlŒda - bilradio
7 15A Bilskoleutrustning - efterkšpslarm
9 30A Fšnsterhissar bak
10 40A Avfrostning bakruta och backspegel 11 15A Bakrutetorkare
12 30A Fšnsterhissar fram - soltak
14 10A Styrbox fšr motorstyrning - airbagsystem - reglage vid ratten - regndetektor
15 15A Instrumenttavla - flerfunktionsskŠrm - navigeringsstyrbox - klimatanlŠggning - bilradio
16 30A Reglage fšr lŒsning / upplŒsning av šppningsbara delar
20 10A Bromsljus hšger
21 15A Bromsljus vŠnster - 3:e bromsljus
22 30A Taklampa fram och taklampa bak (206 SW) - kartlŠsningslampa - handskfacksbelysning - cigarrettŠndare - 12 volts uttag bak (206 SW)
S1 Shunt PARK-shunt
