PEUGEOT 206 2002 Instrukcja obsługi (in Polish)

17-06-2002
INFORMACJE PRAKTYCZNEDANE123

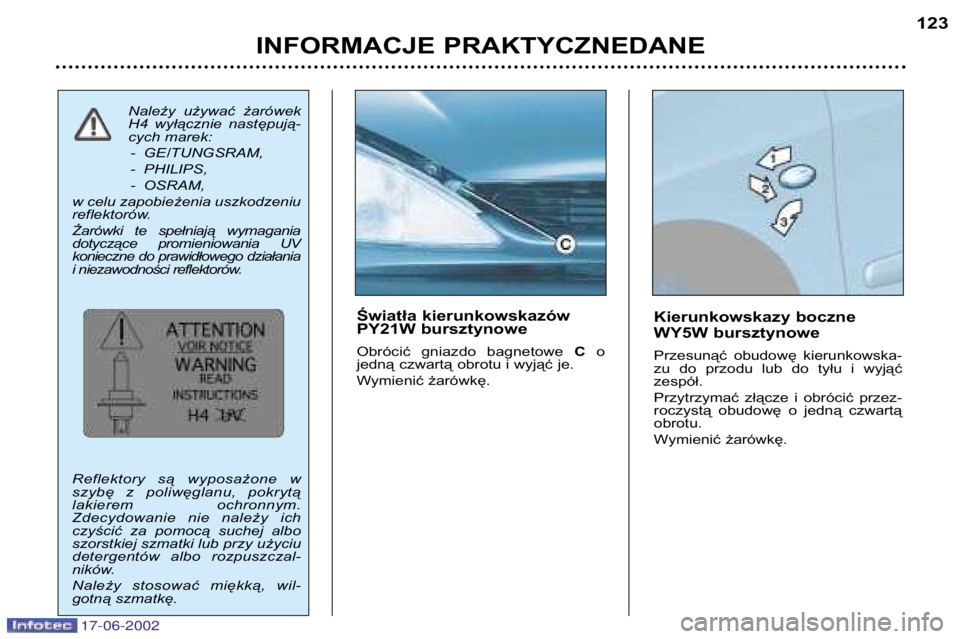

Kierunkowskazy boczne
WY5W bursztynowe
Przesunąć obudowę kierunkowska-
zu do przodu lub do tyłu i wyjąćzespół.
Przytrzymać złącze i obrócić przez-
roczystÄ… obudowÄ™ o jednÄ… czwartÄ…obrotu.
Wymienić żarówkę.
Światła kierunkowskazów
PY21W bursztynowe
Obrócić gniazdo bagnetowe Co
jedną czwartą obrotu i wyjąć je.
Wymienić żarówkę.
Należy używać żarówek
H4 wyłącznie następują-
cych marek:
- GE/TUNGSRAM,
- PHILIPS,
- OSRAM,
w celu zapobieżenia uszkodzeniu
reflektorów.
Żarówki te spełniają wymagania
dotyczÄ…ce promieniowania UV
konieczne do prawidłowego działania
i niezawodności reflektorów.
Reflektory są wyposażone w
szybę z poliwęglanu, pokrytą
lakierem ochronnym.
Zdecydowanie nie należy ich
czyścić za pomocą suchej albo
szorstkiej szmatki lub przy użyciu
detergentów albo rozpuszczal-
ników.
Należy stosować miękką, wil-
gotnÄ… szmatkÄ™.

17-06-2002
INFORMACJE PRAKTYCZNEDANE125

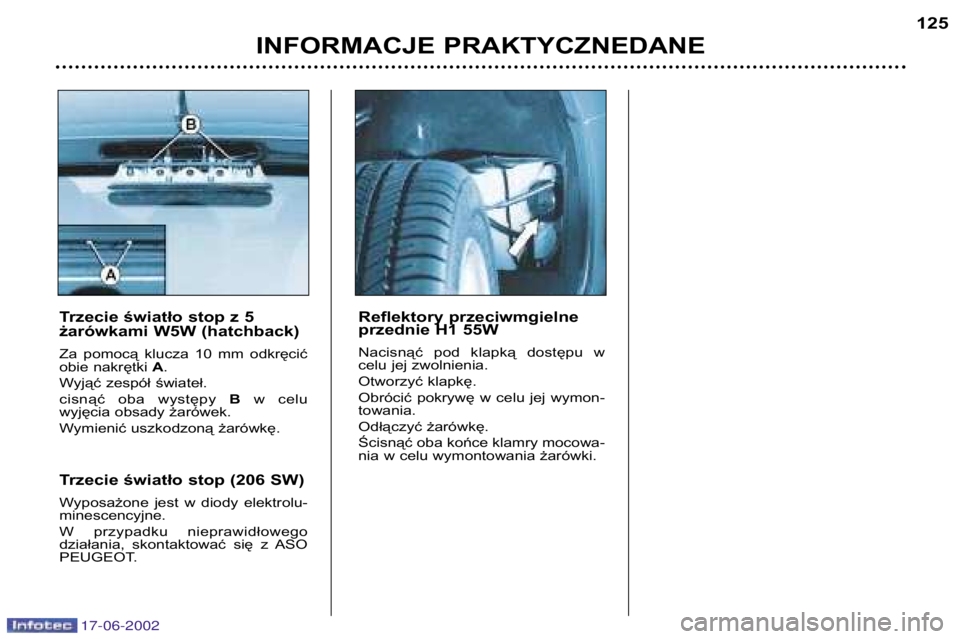

Reflektory przeciwmgielne
przednie H1 55W
Nacisnąć pod klapką dostępu w
celu jej zwolnienia.
Otworzyć klapkę.
Obrócić pokrywę w celu jej wymon- towania.
Odłączyć żarówkę.
Ścisnąć oba końce klamry mocowa-
nia w celu wymontowania żarówki.
Trzecie światło stop z 5
żarówkami W5W (hatchback)
Za pomocą klucza 10 mm odkręcić
obie nakrętki A.
Wyjąć zespół świateł.
cisnąć oba występy Bw celu
wyjęcia obsady żarówek.
Wymienić uszkodzoną żarówkę.
Trzecie światło stop (206 SW)
Wyposażone jest w diody elektrolu- minescencyjne.
W przypadku nieprawidłowego
działania, skontaktować się z ASO
PEUGEOT.

17-06-2002
INFORMACJE PRAKTYCZNEDANE
124

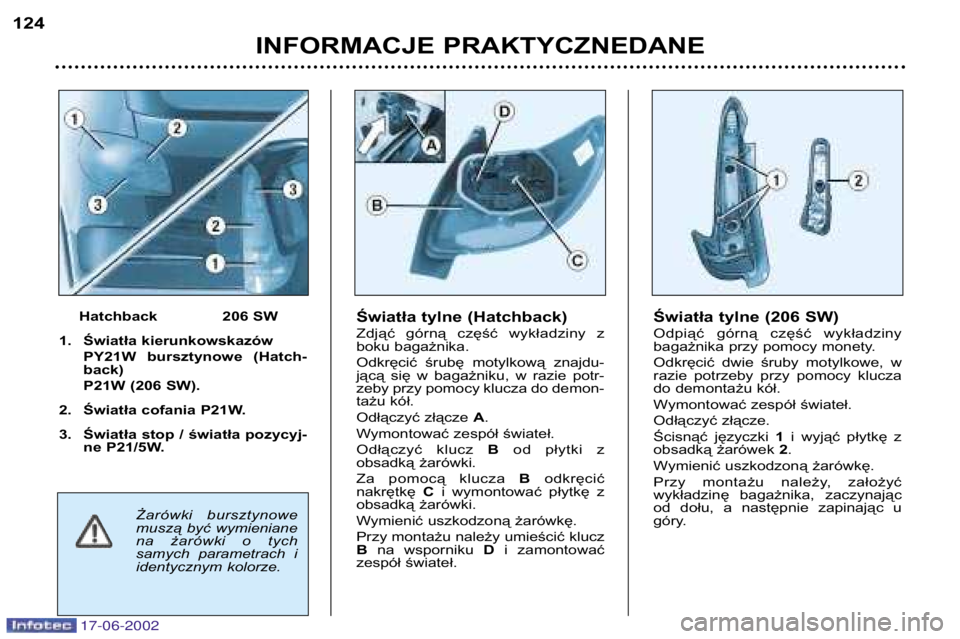

Światła tylne (Hatchback)
Zdjąć górną część wykładziny z
boku bagażnika.
Odkręcić śrubę motylkową znajdu-
jącą się w bagażniku, w razie potr-
zeby przy pomocy klucza do demon-
tażu kół.
Odłączyć złącze
A.
Wymontować zespół świateł.
Odłączyć klucz Bod płytki z
obsadką żarówki.
Za pomocą klucza Bodkręcić
nakrętkę Ci wymontować płytkę z
obsadką żarówki.
Wymienić uszkodzoną żarówkę.
Przy montażu należy umieścić klucz B na wsporniku Di zamontować
zespół świateł.
Hatchback 206 SW
1. Światła kierunkowskazów PY21W bursztynowe (Hatch-back)
P21W (206 SW).
2. Światła cofania P21W.
3. Światła stop / światła pozycyj- ne P21/5W.
Żarówki bursztynowe
muszą być wymieniane
na żarówki o tych
samych parametrach i
identycznym kolorze. Światła tylne (206 SW)
Odpiąć górną część wykładziny
bagażnika przy pomocy monety.
Odkręcić dwie śruby motylkowe, w
razie potrzeby przy pomocy klucza
do demontażu kół.
Wymontować zespół świateł.
Odłączyć złącze.
Ścisnąć języczki
1i wyjąć płytkę z
obsadką żarówek 2.
Wymienić uszkodzoną żarówkę.
Przy montażu należy, założyć
wykładzinę bagażnika, zaczynając
od dołu, a następnie zapinając u
góry.

17-06-2002
INFORMACJE PRAKTYCZNEDANE125
Reflektory przeciwmgielne
przednie H1 55W
Nacisnąć pod klapką dostępu w
celu jej zwolnienia.
Otworzyć klapkę.
Obrócić pokrywę w celu jej wymon- towania.
Odłączyć żarówkę.
Ścisnąć oba końce klamry mocowa-
nia w celu wymontowania żarówki.
Trzecie światło stop z 5
żarówkami W5W (hatchback)
Za pomocą klucza 10 mm odkręcić
obie nakrętki A.
Wyjąć zespół świateł.
cisnąć oba występy Bw celu
wyjęcia obsady żarówek.
Wymienić uszkodzoną żarówkę.
Trzecie światło stop (206 SW)
Wyposażone jest w diody elektrolu- minescencyjne.
W przypadku nieprawidłowego
działania, skontaktować się z ASO
PEUGEOT.

17-06-2002
INFORMACJE PRAKTYCZNEDANE
126
Światło przeciwmgielne tylne P21W
Odpiąć zespół i wymontować go.
Obrócić gniazdo bagnetowe o jedną
czwartą obrotu i wyjąć je.
Wymienić żarówkę. Oświetlenie tablicy
rejestracyjnej W5W
Włożyć cienki śrubokręt w jeden z
zewnętrznych otworów obudowy.
Popchnąć ją do przodu w celu
odpięcia obudowy.
Wyjąć przezroczystą obudowę.
Wymienić uszkodzoną żarówkę.

17-06-2002
INFORMACJE PRAKTYCZNEDANE127
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników umieszczo-
ne sÄ… pod deskÄ… rozdzielczÄ… i w
komorze silnika.
Skrzynka bezpieczników pod
deskÄ… rozdzielczÄ…
Za pomocą monety odkręcić śrubę o
jedną czwartą obrotu, następnie
zdjąć pokrywę w celu uzyskania
dostępu do bezpieczników.
Zamienne bezpieczniki oraz szczyp- ce Aumocowane są po wewnętrz-
nej stronie pokrywy skrzynki bez-
pieczników deski rozdzielczej. Demontaż i montaż bezpiecznika
Przed wymianÄ… bezpiecznika konieczne jest ustalenie przyczyny uszkodzenia i
dokonanie stosownej naprawy. Numery bezpieczników podane są na skrzynce
bezpieczników.
Należy użyć szczypiec
A.
Uszkodzony bezpiecznik (odczyt zależnie od bezpiecznika) musi być zaws-
ze wymieniony na bezpiecznik o tym samym amperażu.
Dobry
szczypiec A ZÅ‚y

17-06-2002
INFORMACJE PRAKTYCZNEDANE129

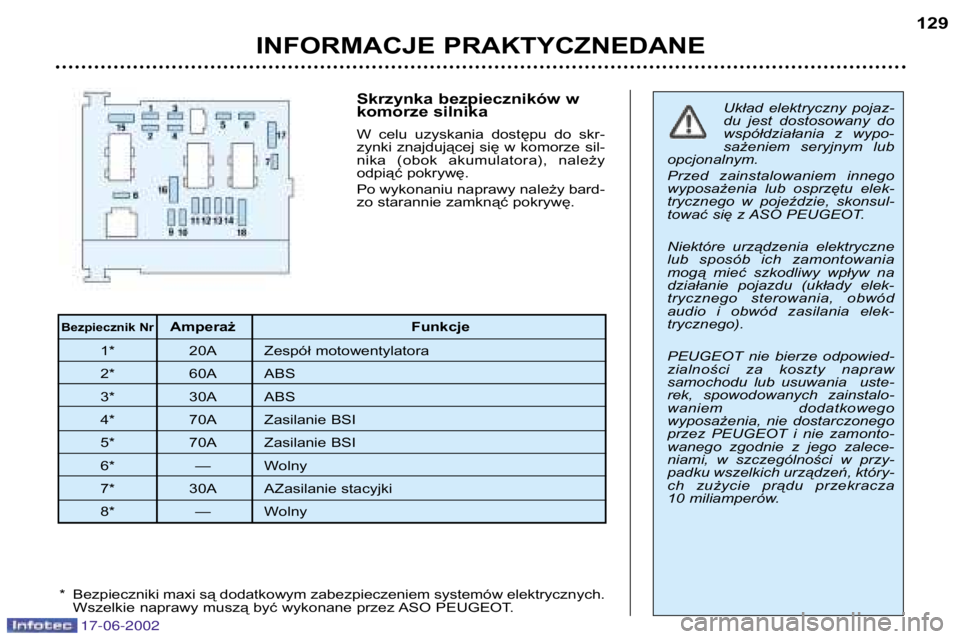

Skrzynka bezpieczników w
komorze silnika
W celu uzyskania dostępu do skr-
zynki znajdujÄ…cej siÄ™ w komorze sil-
nika (obok akumulatora), należy
odpiąć pokrywę.
Po wykonaniu naprawy należy bard-
zo starannie zamknąć pokrywę.Układ elektryczny pojaz-
du jest dostosowany do
współdziałania z wypo-
sażeniem seryjnym lub
opcjonalnym.
Przed zainstalowaniem innego
wyposażenia lub osprzętu elek-
trycznego w pojeździe, skonsul-
tować się z ASO PEUGEOT.
Niektóre urządzenia elektryczne
lub sposób ich zamontowania
mogą mieć szkodliwy wpływ na
działanie pojazdu (układy elek-
trycznego sterowania, obwód
audio i obwód zasilania elek-trycznego).
PEUGEOT nie bierze odpowied-
zialności za koszty napraw
samochodu lub usuwania uste-
rek, spowodowanych zainstalo-
waniem dodatkowego
wyposażenia, nie dostarczonego
przez PEUGEOT i nie zamonto-
wanego zgodnie z jego zalece-
niami, w szczególności w przy-
padku wszelkich urządzeń, który-
ch zużycie prądu przekracza
10 miliamperów.
* Bezpieczniki maxi są dodatkowym zabezpieczeniem systemów elektrycznych. Wszelkie naprawy muszą być wykonane przez ASO PEUGEOT.
Bezpiecznik NrAmperaż Funkcje
1* 20A Zespół motowentylatora
2* 60A ABS
3* 30A ABS
4* 70A Zasilanie BSI
5* 70A Zasilanie BSI
6* — Wolny
7* 30A AZasilanie stacyjki
8* — Wolny

17-06-2002
INFORMACJE PRAKTYCZNEDANE
130

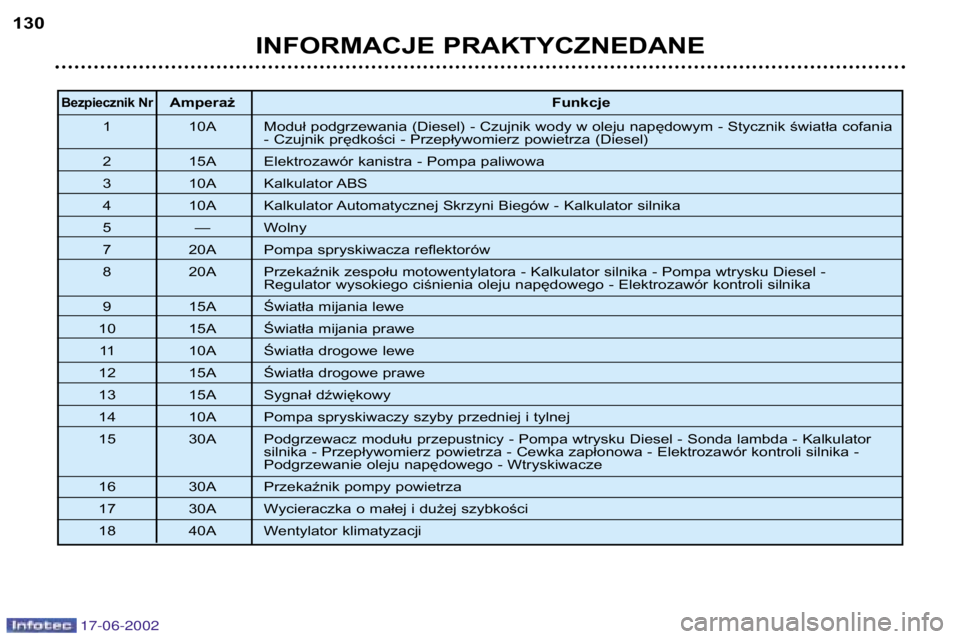

Bezpiecznik NrAmperaż
Funkcje
1 10A Moduł podgrzewania (Diesel) - Czujnik wody w oleju napędowym - Stycznik światła cofania - Czujnik prędkości - Przepływomierz powietrza (Diesel)
2 15A Elektrozawór kanistra - Pompa paliwowa
3 10A Kalkulator ABS
4 10A Kalkulator Automatycznej Skrzyni Biegów - Kalkulator silnika
5 — Wolny
7 20A Pompa spryskiwacza reflektorów
8 20A Przekaźnik zespołu motowentylatora - Kalkulator silnika - Pompa wtrysku Diesel - Regulator wysokiego ciśnienia oleju napędowego - Elektrozawór kontroli silnika
9 15A Światła mijania lewe
10 15A Światła mijania prawe 11 10A Światła drogowe lewe
12 15A Światła drogowe prawe
13 15A Sygnał dźwiękowy
14 10A Pompa spryskiwaczy szyby przedniej i tylnej
15 30A Podgrzewacz modułu przepustnicy - Pompa wtrysku Diesel - Sonda lambda - Kalkulator silnika - Przepływomierz powietrza - Cewka zapłonowa - Elektrozawór kontroli silnika -
Podgrzewanie oleju napędowego - Wtryskiwacze
16 30A Przekaźnik pompy powietrza
17 30A Wycieraczka o małej i dużej szybkości
18 40A Wentylator klimatyzacji

17-06-2002
INFORMACJE PRAKTYCZNEDANE127
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników umieszczo-
ne sÄ… pod deskÄ… rozdzielczÄ… i w
komorze silnika.
Skrzynka bezpieczników pod
deskÄ… rozdzielczÄ…
Za pomocą monety odkręcić śrubę o
jedną czwartą obrotu, następnie
zdjąć pokrywę w celu uzyskania
dostępu do bezpieczników.
Zamienne bezpieczniki oraz szczyp- ce Aumocowane są po wewnętrz-
nej stronie pokrywy skrzynki bez-
pieczników deski rozdzielczej. Demontaż i montaż bezpiecznika
Przed wymianÄ… bezpiecznika konieczne jest ustalenie przyczyny uszkodzenia i
dokonanie stosownej naprawy. Numery bezpieczników podane są na skrzynce
bezpieczników.
Należy użyć szczypiec
A.
Uszkodzony bezpiecznik (odczyt zależnie od bezpiecznika) musi być zaws-
ze wymieniony na bezpiecznik o tym samym amperażu.
Dobry
szczypiec A ZÅ‚y

17-06-2002
INFORMACJE PRAKTYCZNEDANE
128

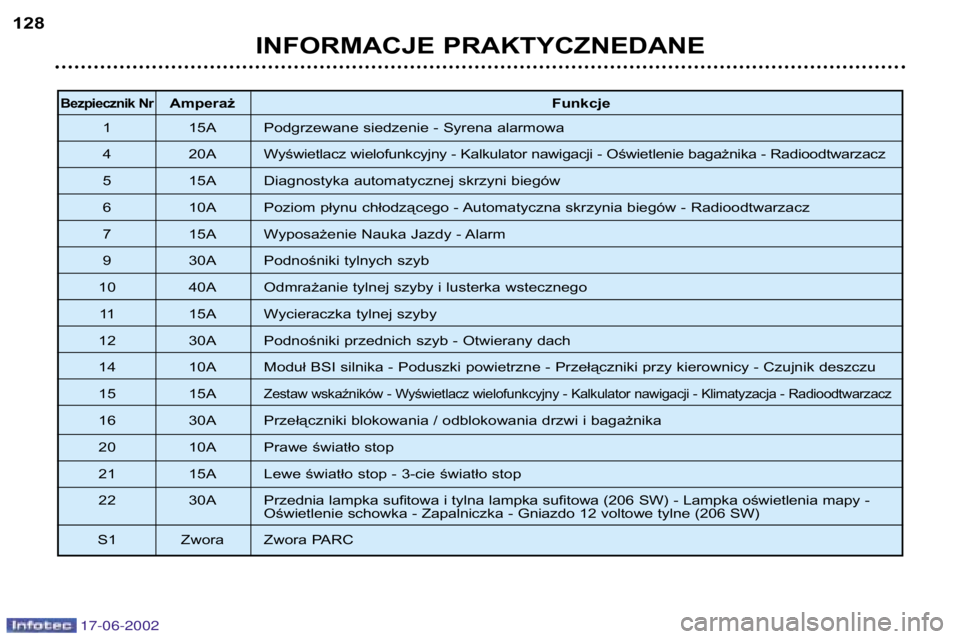

Bezpiecznik NrAmperaż
Funkcje
1 15A Podgrzewane siedzenie - Syrena alarmowa
4 20A Wyświetlacz wielofunkcyjny - Kalkulator nawigacji - Oświetlenie bagażnika - Radioodtwarzacz
5 15A Diagnostyka automatycznej skrzyni biegów
6 10A Poziom płynu chłodzącego - Automatyczna skrzynia biegów - Radioodtwarzacz
7 15A Wyposażenie Nauka Jazdy - Alarm
9 30A Podnośniki tylnych szyb
10 40A Odmrażanie tylnej szyby i lusterka wstecznego 11 15A Wycieraczka tylnej szyby
12 30A Podnośniki przednich szyb - Otwierany dach
14 10A Moduł BSI silnika - Poduszki powietrzne - Przełączniki przy kierownicy - Czujnik deszczu
15 15A
Zestaw wskaźników - Wyświetlacz wielofunkcyjny - Kalkulator nawigacji - Klimatyzacja - Radioodtwarzacz
16 30A Przełączniki blokowania / odblokowania drzwi i bagażnika
20 10A Prawe światło stop
21 15A Lewe światło stop - 3-cie światło stop
22 30A Przednia lampka sufitowa i tylna lampka sufitowa (206 SW) - Lampka oświetlenia mapy - Oświetlenie schowka - Zapalniczka - Gniazdo 12 voltowe tylne (206 SW)
S1 Zwora Zwora PARC
