Page 101 of 123
95
PRAKTISCHE TIPPS
-
BESONDERHEITEN BEI
ALUMINIUMRÄDERNNotrad montieren
Wenn Ihr Fahrzeug mit einem Stahl-
notrad ausgerüstet ist, werden Sie bei
der Montage feststellen, dass die Un-
terlegscheiben der Muttern zu der Fel-
ge keinen Kontakt haben. Dies ist nor-
mal . Der sichere Halt des Notrades
w i r d d u r c h d i e k o n i s c h e A u l a g e l ä c h e
jeder fest angezogenen Schraube ge-
währleistet. Diebstahlschutzmuttern
Falls Ihre Räder mit Diebstahlschutz-
muttern ausgerüstet sind (eine pro
Rad), müssen von diesen zuerst mit
dem
gelben Werkzeug (in dem an
der linken Kofferraumseite befestigten
Staukasten) die verchromte Zierkap-
pe und die Kunststoffabdeckung ab-
gezogen werden, bevor sie mit dem
Steckschlüsseleinsatz für die Dieb-
stahlschutzmuttern (im Handschuh-
fach) und dem Radschlüssel (in der
Kofferraumverkleidung hinten rechts)
losgeschraubt werden können.
Hinweis: Notieren Sie sich sorgfältig
die am Kopf des Steckschlüsselein-
satzes für die Diebstahlschutzmut-
tern eingravierte Codenummer. Damit
erhalten Sie beim PEUGEOT-Ver-
tragshändler Ersatz für diesen Steck-
schlüsseleinsatz.
Winterreifen montieren
Wenn Sie Ihr Fahrzeug mit Winterrei-
fen auf Stahlfelgen ausstatten wollen,
müssen Sie
unbedingt spezielle Mut-
tern verwenden, die beim PEUGEOT-
Händlernetz erhältlich sind.

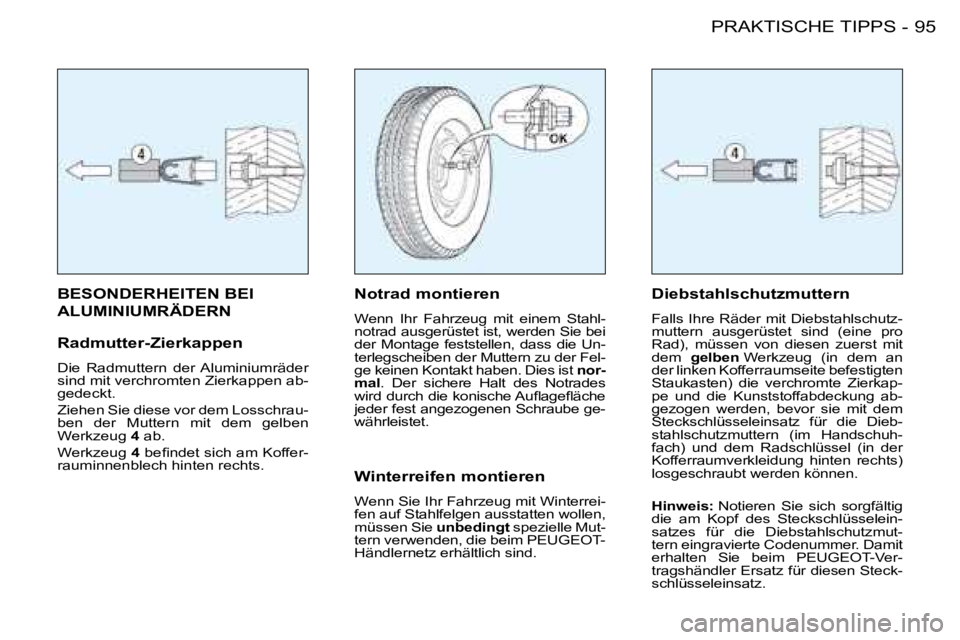

Radmutter-Zierkappen
Die Radmuttern der Aluminiumräder
sind mit verchromten Zierkappen ab-
gedeckt.
Ziehen Sie diese vor dem Losschrau-
ben der Muttern mit dem gelben
Werkzeug
4 ab.
Werkzeug 4 b e i n d e t s i c h a m K o f f e r -
rauminnenblech hinten rechts.
Page 102 of 123
PRAKTISCHE TIPPS
96 -

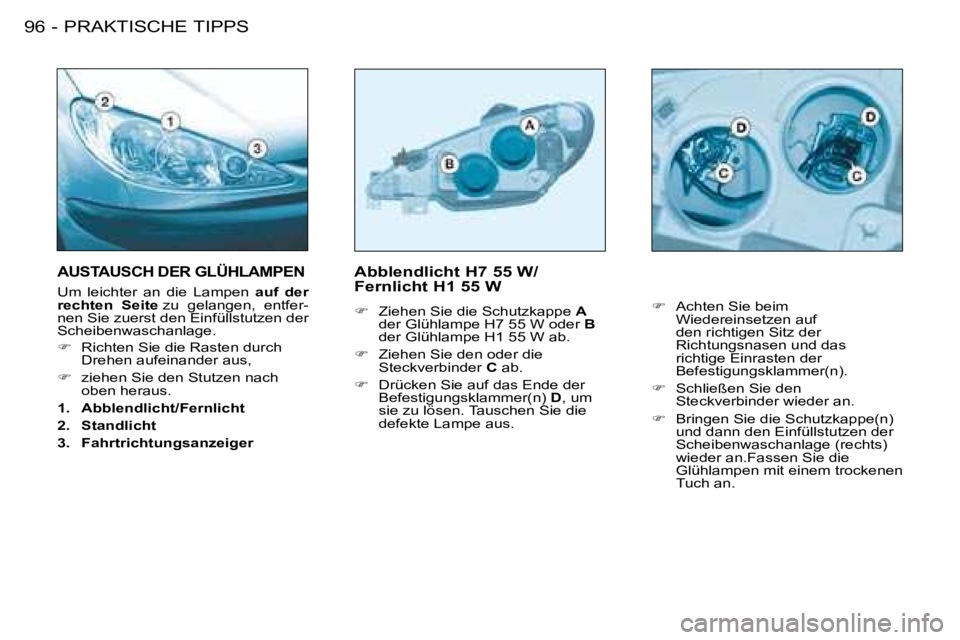

Abblendlicht H7 55 W/
Fernlicht H1 55 W
F Ziehen Sie die Schutzkappe A
der Glühlampe H7 55 W oder B
der Glühlampe H1 55 W ab.
F Ziehen Sie den oder die
Steckverbinder C ab.
F Drücken Sie auf das Ende der
Befestigungsklammer(n) D, um
sie zu lösen. Tauschen Sie die
defekte Lampe aus.AUSTAUSCH DER GLÜHLAMPEN
Um leichter an die Lampen auf der
rechten Seite zu gelangen, entfer-
nen Sie zuerst den Einfüllstutzen der
Scheibenwaschanlage.
F Richten Sie die Rasten durch
Drehen aufeinander aus,
F ziehen Sie den Stutzen nach
oben heraus.
1. Abblendlicht/Fernlicht
2. Standlicht
3. Fahrtrichtungsanzeiger F
Achten Sie beim
Wiedereinsetzen auf
den richtigen Sitz der
Richtungsnasen und das
richtige Einrasten der
Befestigungsklammer(n).
F Schließen Sie den
Steckverbinder wieder an.
F Bringen Sie die Schutzkappe(n)
und dann den Einfüllstutzen der
Scheibenwaschanlage (rechts)
wieder an.Fassen Sie die
Glühlampen mit einem trockenen
Tuch an.
Page 103 of 123
97
PRAKTISCHE TIPPS
-

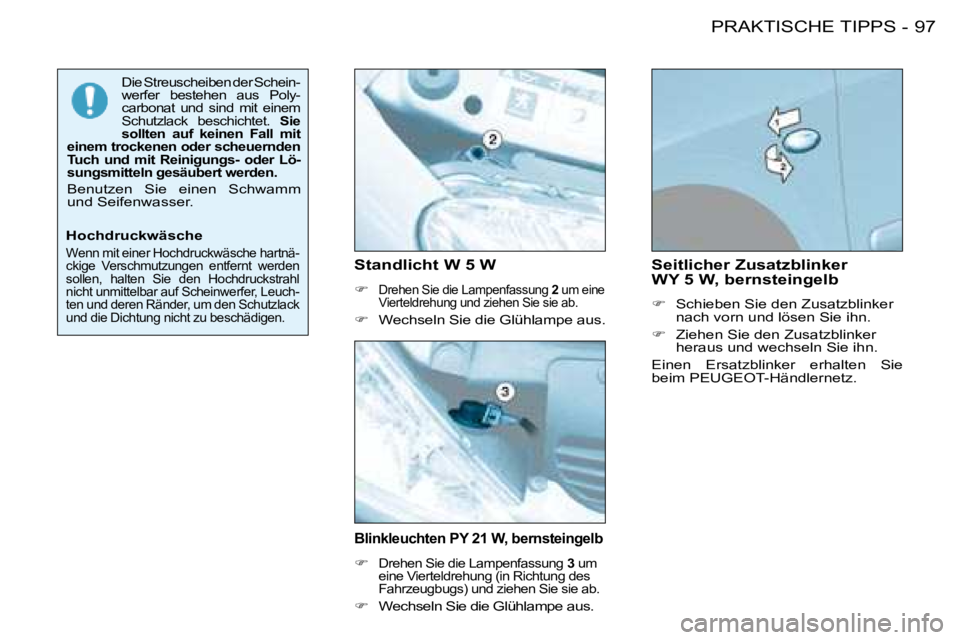

Blinkleuchten PY 21 W, bernsteingelb
F Drehen Sie die Lampenfassung 3 um
eine Vierteldrehung (in Richtung des
Fahrzeugbugs) und ziehen Sie sie ab.
F Wechseln Sie die Glühlampe aus. Seitlicher Zusatzblinker
WY 5 W, bernsteingelb
F
Schieben Sie den Zusatzblinker
nach vorn und lösen Sie ihn.
F Ziehen Sie den Zusatzblinker
heraus und wechseln Sie ihn.
Einen Ersatzblinker erhalten Sie
beim PEUGEOT-Händlernetz.
Standlicht W 5 W
F
Drehen Sie die Lampenfassung 2 um eine
Vierteldrehung und ziehen Sie sie ab.
F Wechseln Sie die Glühlampe aus.
Die Streuscheiben der Schein-
werfer bestehen aus Poly-
carbonat und sind mit einem
Schutzlack beschichtet. Sie
sollten auf keinen Fall mit
einem trockenen oder scheuernden
Tuch und mit Reinigungs- oder Lö-
sungsmitteln gesäubert werden.
Benutzen Sie einen Schwamm
und Seifenwasser.
Hochdruckwäsche
Wenn mit einer Hochdruckwäsche hartnä-
ckige Verschmutzungen entfernt werden
sollen, halten Sie den Hochdruckstrahl
nicht unmittelbar auf Scheinwerfer, Leuch-
ten und deren Ränder, um den Schutzlack
und die Dichtung nicht zu beschädigen.
Page 104 of 123
PRAKTISCHE TIPPS
98 -

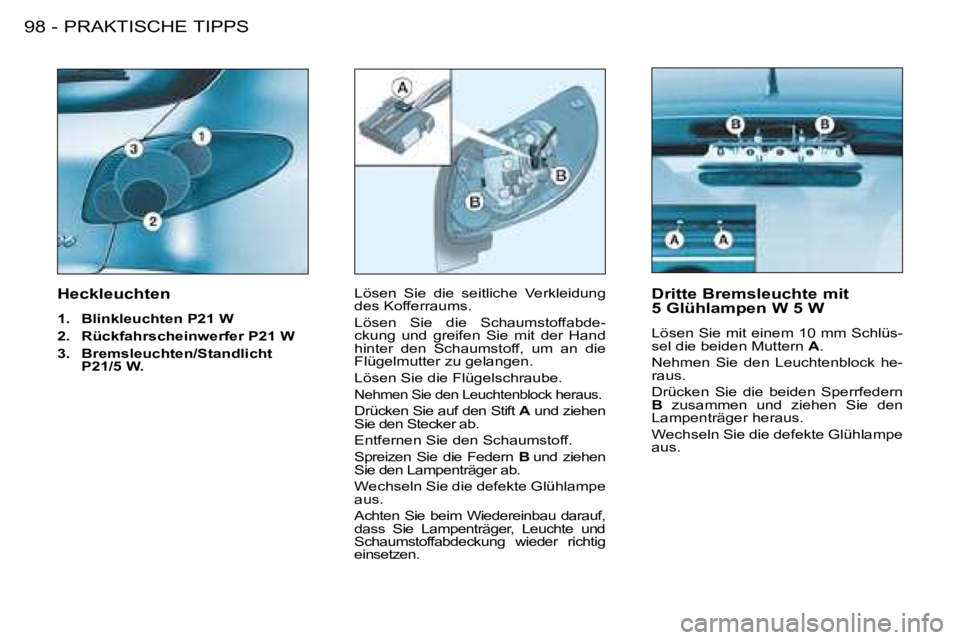

Lösen Sie die seitliche Verkleidung
des Kofferraums.
Lösen Sie die Schaumstoffabde-
ckung und greifen Sie mit der Hand
hinter den Schaumstoff, um an die
Flügelmutter zu gelangen.
Lösen Sie die Flügelschraube.
Nehmen Sie den Leuchtenblock heraus.
Drücken Sie auf den Stift A und ziehen
Sie den Stecker ab.
Entfernen Sie den Schaumstoff.
Spreizen Sie die Federn B und ziehen
Sie den Lampenträger ab.
Wechseln Sie die defekte Glühlampe
aus.
Achten Sie beim Wiedereinbau darauf,
dass Sie Lampenträger, Leuchte und
Schaumstoffabdeckung wieder richtig
einsetzen. Dritte Bremsleuchte mit
5 Glühlampen W 5 W
Lösen Sie mit einem 10 mm Schlüs-
sel die beiden Muttern
A.
Nehmen Sie den Leuchtenblock he-
raus.
Drücken Sie die beiden Sperrfedern
B zusammen und ziehen Sie den
Lampenträger heraus.
Wechseln Sie die defekte Glühlampe
aus.
Heckleuchten
1.
Blinkleuchten P21 W
2. Rückfahrscheinwerfer P21 W
3. Bremsleuchten/Standlicht
P21/5 W.
Page 105 of 123
99
PRAKTISCHE TIPPS
-

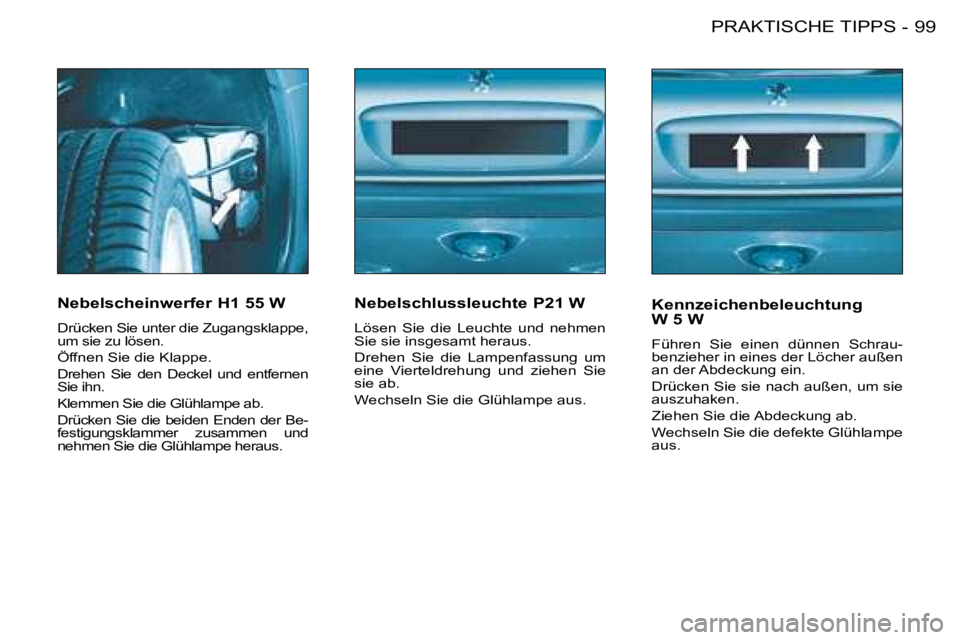

Nebelscheinwerfer H1 55 W
Drücken Sie unter die Zugangsklappe,
um sie zu lösen.
Öffnen Sie die Klappe.
Drehen Sie den Deckel und entfernen
Sie ihn.
Klemmen Sie die Glühlampe ab.
Drücken Sie die beiden Enden der Be-
festigungsklammer zusammen und
nehmen Sie die Glühlampe heraus. Nebelschlussleuchte P21 W
Lösen Sie die Leuchte und nehmen
Sie sie insgesamt heraus.
Drehen Sie die Lampenfassung um
eine Vierteldrehung und ziehen Sie
sie ab.
Wechseln Sie die Glühlampe aus.
Kennzeichenbeleuchtung
W 5 W
Führen Sie einen dünnen Schrau-
benzieher in eines der Löcher außen
an der Abdeckung ein.
Drücken Sie sie nach außen, um sie
auszuhaken.
Ziehen Sie die Abdeckung ab.
Wechseln Sie die defekte Glühlampe
aus.
Page 106 of 123
PRAKTISCHE TIPPS
100 -

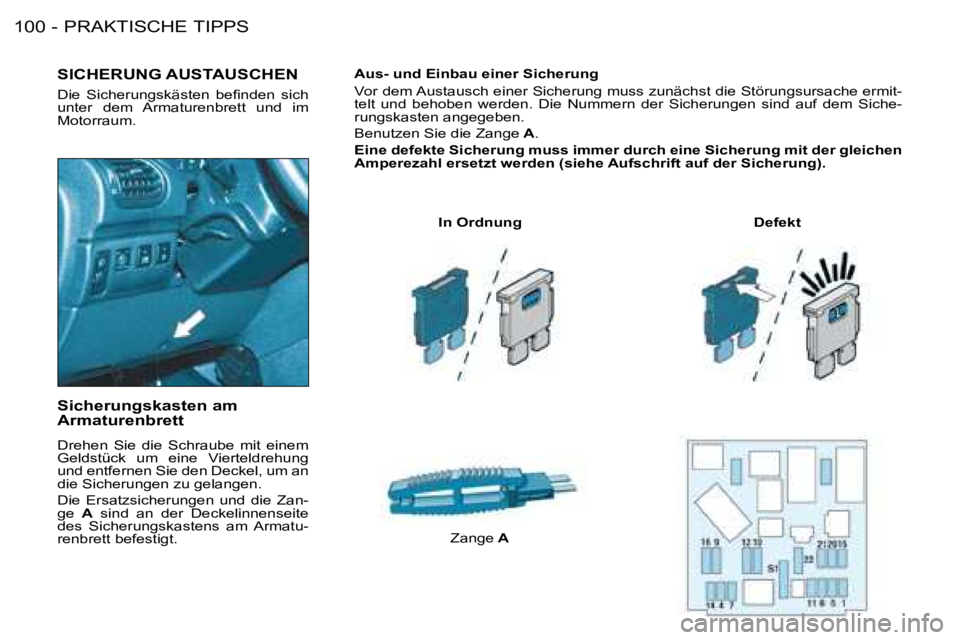

SICHERUNG AUSTAUSCHEN
D i e S i c h e r u n g s k ä s t e n b e i n d e n s i c h
unter dem Armaturenbrett und im
Motorraum.
In Ordnung Defekt
Zange A
Sicherungskasten am
Armaturenbrett
Drehen Sie die Schraube mit einem
Geldstück um eine Vierteldrehung
und entfernen Sie den Deckel, um an
die Sicherungen zu gelangen.
Die Ersatzsicherungen und die Zan-
ge
A sind an der Deckelinnenseite
des Sicherungskastens am Armatu-
renbrett befestigt. Aus- und Einbau einer Sicherung
Vor dem Austausch einer Sicherung muss zunächst die Störungsursache ermit-
telt und behoben werden. Die Nummern der Sicherungen sind au
f dem Siche-
rungskasten angegeben.
Benutzen Sie die Zange A.
Eine defekte Sicherung muss immer durch eine Sicherung m it der gleichen
Amperezahl ersetzt werden (siehe Aufschrift auf der Sicherung ).
Page 107 of 123
PRAKTISCHE TIPPS
100 -
SICHERUNG AUSTAUSCHEN
D i e S i c h e r u n g s k ä s t e n b e i n d e n s i c h
unter dem Armaturenbrett und im
Motorraum.
In Ordnung Defekt
Zange A
Sicherungskasten am
Armaturenbrett
Drehen Sie die Schraube mit einem
Geldstück um eine Vierteldrehung
und entfernen Sie den Deckel, um an
die Sicherungen zu gelangen.
Die Ersatzsicherungen und die Zan-
ge
A sind an der Deckelinnenseite
des Sicherungskastens am Armatu-
renbrett befestigt. Aus- und Einbau einer Sicherung
Vor dem Austausch einer Sicherung muss zunächst die Störungsursache ermit-
telt und behoben werden. Die Nummern der Sicherungen sind au
f dem Siche-
rungskasten angegeben.
Benutzen Sie die Zange A.
Eine defekte Sicherung muss immer durch eine Sicherung m it der gleichen
Amperezahl ersetzt werden (siehe Aufschrift auf der Sicherung ).
Page 108 of 123
101
PRAKTISCHE TIPPS
-

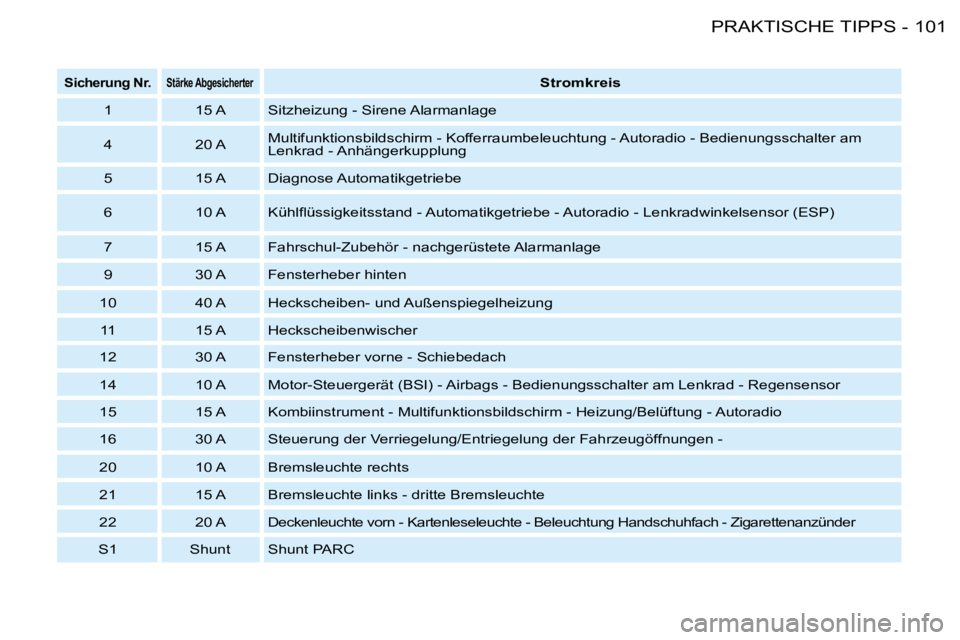

Sicherung Nr.Stärke Abgesicherter Stromkreis
1 15 A Sitzheizung - Sirene Alarmanlage
4 20 A Multifunktionsbildschirm - Kofferraumbeleuchtung - Autoradio - Bedien
ungsschalter am
Lenkrad - Anhängerkupplung
5 15 A Diagnose Automatikgetriebe
6 10 A K ü h l l ü s s i g k e i t s s t a n d - A u t o m a t i k g e t r i e b e - A u t o r a d i o - L e n k r a d w i n k e l s e n s o r ( E S P )
7 15 A Fahrschul-Zubehör - nachgerüstete Alarmanlage
9 30 A Fensterheber hinten
10 40 A Heckscheiben- und Außenspiegelheizung 11 15 A Heckscheibenwischer
12 30 A Fensterheber vorne - Schiebedach
14 10 A Motor-Steuergerät (BSI) - Airbags - Bedienungsschalter am Lenkrad - R egensensor
15 15 A Kombiinstrument - Multifunktionsbildschirm - Heizung/Belüft ung - Autoradio
16 30 A Steuerung der Verriegelung/Entriegelung der Fahrzeugö ffnungen -
20 10 A Bremsleuchte rechts
21 15 A Bremsleuchte links - dritte Bremsleuchte
22 20 A Deckenleuchte vorn - Kartenleseleuchte - Bele uchtung Handschuhfach - Zigarettenanzünder
S1 Shunt Shunt PARC
Page 109 of 123
PRAKTISCHE TIPPS
102 -
oder
Die elektrische Anlage Ihres
Fahrzeugs wurde so konzipiert,
dass sie mit der elektrischen
Standard- und Sonderausstat-
tung störungsfrei funktioniert.
Bitte wenden Sie sich an das PEUGEOT-
Händlernetz, bevor Sie noch weitere elek-
trische Zubehörteile einbauen.
Verschiedene elektrische Zubehör-
teile, aber auch die Art und Weise ih-
rer Installierung können die Ursache
für gravierende Funktionsstörungen
an Ihrem Fahrzeug sein. Hiervon
sind besonders die elektronischen
Schaltkreise, der Radioempfang und
der Ladestromkreis betroffen.
Für die Behebung von Funktionsstörun-
gen, deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör
ist, welches nicht von PEUGEOT ge-
liefert und empfohlen wird, übernimmt
PEUGEOT grundsätzlich keine Haftung,
leistet keinen Ersatz und erstattet nicht
die daraus entstandenen Instandsetzun-
gskosten. Das gleiche gilt für Zubehör,
das nicht vom PEUGEOT-Händlernetz
nach den Richtlinien von PEUGEOT
eingebaut wurde, insbesondere solches
mit einer Stromaufnahme von mehr als
10 mA (Entladen der Batterie, Brand...).

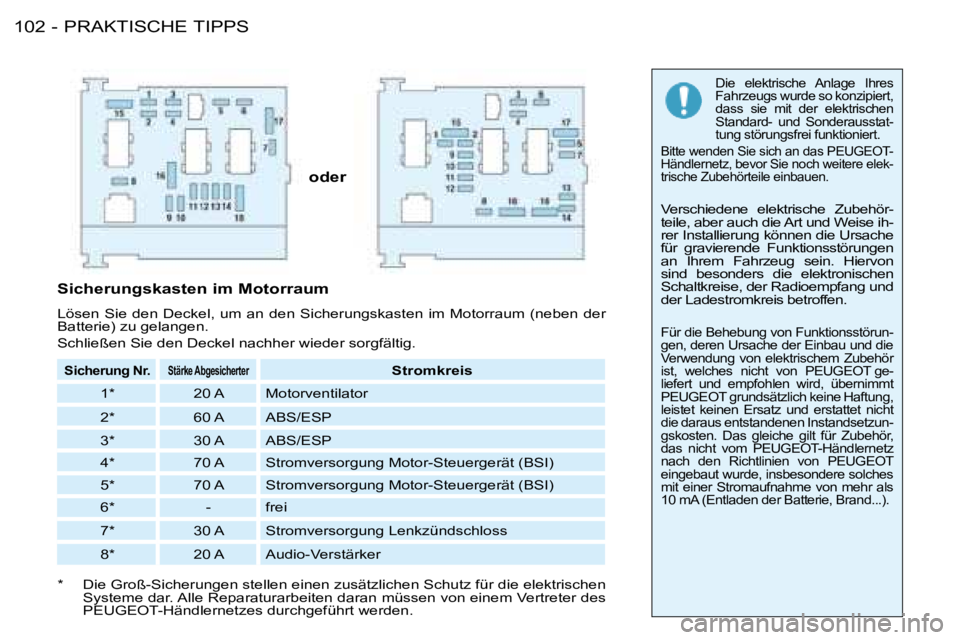

Sicherung Nr.
Stärke AbgesicherterStromkreis
1* 20 A Motorventilator
2* 60 A ABS/ESP
3* 30 A ABS/ESP
4* 70 A Stromversorgung Motor-Steuergerät (BSI)
5* 70 A Stromversorgung Motor-Steuergerät (BSI)
6* - frei
7* 30 A Stromversorgung Lenkzündschloss
8* 20 A Audio-Verstärker
Sicherungskasten im Motorraum
Lösen Sie den Deckel, um an den Sicherungskasten im Motorraum (neben
der
Batterie) zu gelangen.
Schließen Sie den Deckel nachher wieder sorgfältig.
* Die Groß-Sicherungen stellen einen zusätzlichen Schutz für die elektrischen
Systeme dar. Alle Reparaturarbeiten daran müssen von einem Vertrete r des
PEUGEOT-Händlernetzes durchgeführt werden.
Page 110 of 123
103
PRAKTISCHE TIPPS
-

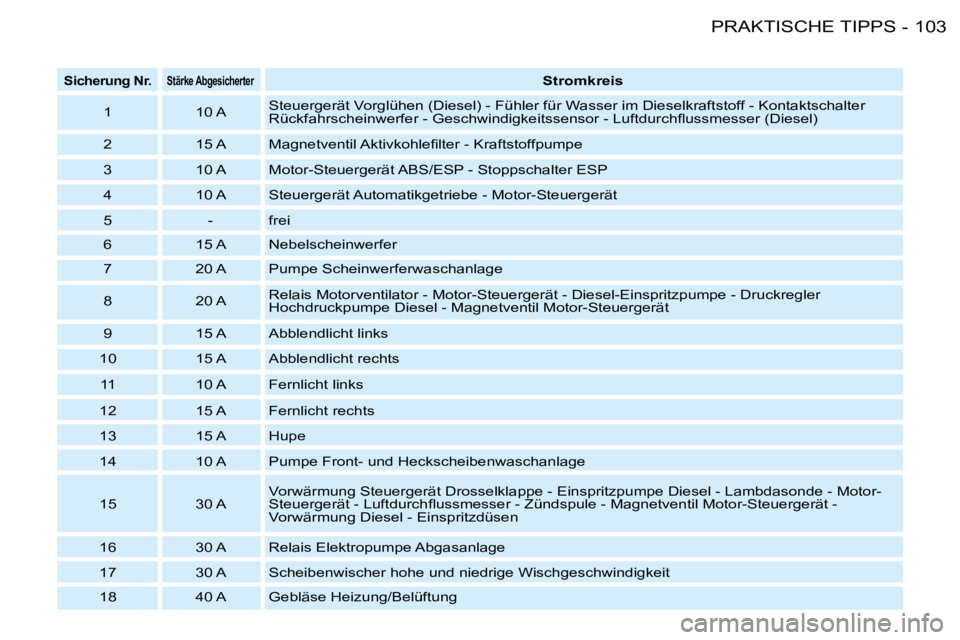

Sicherung Nr.Stärke Abgesicherter Stromkreis
1 10 A Steuergerät Vorglühen (Diesel) - Fühler für Wasser im Dieselkraftstof
f - Kontaktschalter
R ü c k f a h r s c h e i n w e r f e r - G e s c h w i n d i g k e i t s s e n s o r - L u f t d u r c h l u s s m e s s e r ( D i e s e l )
2 15 A M a g n e t v e n t i l A k t i v k o h l e i l t e r - K r a f t s t o f f p u m p e
3 10 A Motor-Steuergerät ABS/ESP - Stoppschalter ESP
4 10 A Steuergerät Automatikgetriebe - Motor-Steuergerät
5 - frei
6 15 A Nebelscheinwerfer
7 20 A Pumpe Scheinwerferwaschanlage
8 20 A Relais Motorventilator - Motor-Steuergerät - Diesel-Einspritzpumpe - Druckre
gler
Hochdruckpumpe Diesel - Magnetventil Motor-Steuergerät
9 15 A Abblendlicht links
10 15 A Abblendlicht rechts
11 10 A Fernlicht links
12 15 A Fernlicht rechts
13 15 A Hupe
14 10 A Pumpe Front- und Heckscheibenwaschanlage
15 30 A Vorwärmung Steuergerät Drosselklappe - Einspritzpumpe Diesel - Lambdaso
nde - Motor-
S t e u e r g e r ä t - L u f t d u r c h l u s s m e s s e r - Z ü n d s p u l e - M a g n e t v e n t i l M o t o r - S t e u e r g e r ä t -
Vorwärmung Diesel - Einspritzdüsen
16 30 A Relais Elektropumpe Abgasanlage
17 30 A Scheibenwischer hohe und niedrige Wischgeschwindigkeit
18 40 A Gebläse Heizung/Belüftung
