Peugeot 206 CC 2002.5 Návod k obsluze (in Czech)

PRAKTICKÉ INFORMACE
108
Č. pojistky Proud
Funkce
1 10A Spínač zpětných světel - Snímač rychlosti
2 15A Elektromagnetický ventil zachycovače benzinových par - Palivové čerpadlo
3 10A Počítač motoru, ABS/ESP - Spínač brzdových světel ESP
4 10A Počítač automat. převodovky - Počítač motoru
5 – Nepoužitá
6 15A Přední světlomety do mlhy
7 20A Čerpadlo ostřikovače světlometů
8 20A Relé el. ventilátoru chlazení motoru - Počítač motoru - Elektromagnetický ventil řízení motoru
9 15A Levé potkávací světlo
10 15A Pravé potkávací světlo
11 10A Levé dálkové světlo
12 15A Pravé dálkové světlo
13 15A Zvukové výstražné zařízení
14 10A Čerpadlo ostřikovače čelního skla
15 30A Ohřívač tělesa škrticí klapky - Lambda sonda - Počítač motoru - Zapalovací cívka -
Elektromagnetický ventil řízení motoru - Vstřikovače
16 30A Relé vzduchového čerpadla
17 30A Velká a malá rychlost stěračů
18 40A Ventilátor klimatizace
07-10-2002

PRAKTICKÉ INFORMACE109
BATERIE
Dobití baterie nabíječkou: Ð
odpojte baterii,
Ð dodržujte návod k použití stanovený výrobcem nab’ječky ,
Ð baterii připojte počínaje svorkou záporného pólu ( Ð),
Ð ověřte čistotu pólů a svorek. Jsou-li pokryty síranem (bělavé nebo nazelenalé
usazeniny), demontujte je a očistěte.
Nastartování s pomocí jiné baterie: Ð připojte červený kabel ke svorkám kladného pólu (+) obou baterií,
Ð jeden konec zeleného nebo černého kabelu připojte ke svorce záporného pólu
(–) pomocné baterie,
Ð připojte druhý konec zeleného nebo černého kabelu ke kostřicímu bodu starto-
vaného vozidla, co nejdále od baterie.
Zapněte startér, nechte točit motor.
Počkejte na návrat na volnoběžné otáčky a poté odpojte kabely. FUNKCE V òSPORNƒM RE
ŽIMU
Po zastavení motoru a otočení klíče
do polohy Příslušenství je možno něk-
teré funkce (stěrače, ovládání oken,
stropní světla, autorádio, atd.)
používat jen po souhrnnou dobu třiceti
minut, aby zbytečně nevybíjely baterii.
Po uplynutí těchto třiceti minut se na
vícefunkčním displeji zobrazí hlášení
"Režim úspory el. energie jeaktivní" a zapnuté funkce jsou dočas-
ně vyřazeny z činnosti. V ybitá baterie neumožňuje nastarto-
vat motor vozidla.
- Neodpojujte svorky za chodu motoru.
- Nenabíjejte baterii bez odpojení svorek.
- Po opětném připojení baterie zapněte zapalování a vyčkejte před zapnutím startéru 1 minutu, aby se mohly aktivovat elektronické sy-
stémy vozidla. Nicméně, pokud se po této manipulaci vyskytnou malé
poruchy, obraťte se na servis PEUGEOT.
Doporučujeme odpojit baterii, je-li vozidlo odstaveno na dobu
delší než jeden měsíc.
07-10-2002

PRAKTICKÉ INFORMACE
110
MONTÁŽ AUTORÁDIA
Váš vůz je z výroby vybaven:
– střešní anténou,
– koaxiálním kabelem antény,
– základním odrušením,
– napájením předních reproduktorů,
– napájením zadních reproduktorů
a výškových reproduktorů,

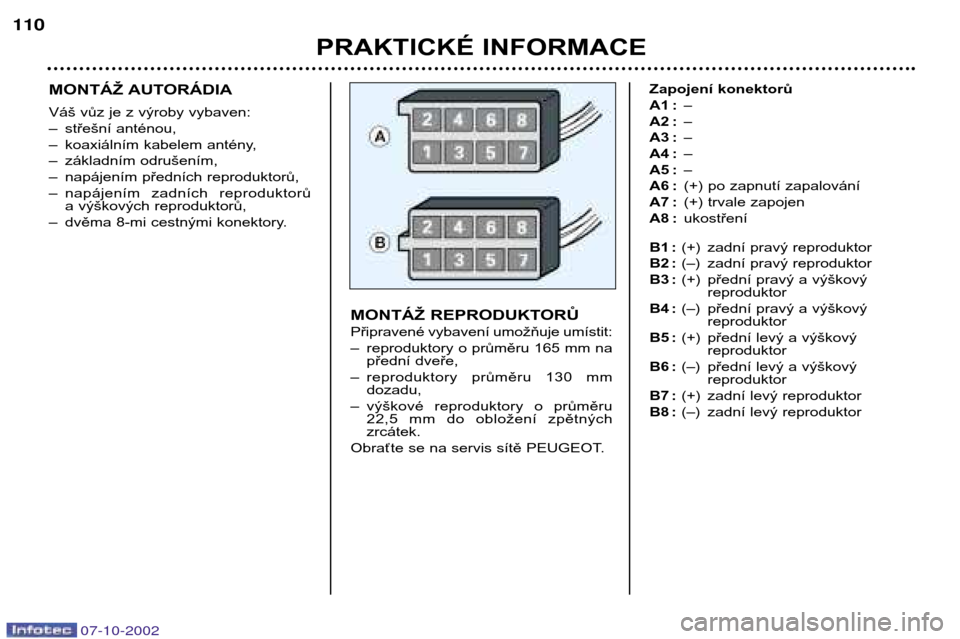

– dvěma 8-mi cestnými konektory. Zapojení konektorů
A1 :–
A2 :–
A3 :–
A4 :
–
A5 :
–
A6 : (+) po zapnutí zapalování
A7 : (+) trvale zapojen
A8 : ukostření
B1 : (+) zadní pravý reproduktor
B2 : (–) zadní pravý reproduktor
B3 : (+) přední pravý a výškový
reproduktor
B4 : (–) přední pravý a výškový
reproduktor
B5 : (+) přední levý a výškový
reproduktor
B6 : (–) přední levý a výškový
reproduktor
B7 : (+) zadní levý reproduktor
B8 : (–) zadní levý reproduktor
MONTÁŽ REPRODUKTORŮ
Připravené vybavení umožňuje umístit:
– reproduktory o průměru 165 mm na
přední dveře,
– reproduktory průměru 130 mm dozadu,
– výškové reproduktory o průměru 22,5 mm do obložení zpětných zrcátek.
Obraťte se na servis sítě PEUGEOT.
07-10-2002

PRAKTICKÉ INFORMACE111
Bez zvednutí vozu (všechna čtyři kola na zemi)
Musíte vždy použít vlečnou tyč.
Za přední nebo zadní část vozu
Připevněte vlečnou tyč do speciálního oka.
Se zvednutím vozu (pouze dvě kola na zemi)
Je vhodnější zvednout vozidlo speciálním zařízením za kola.
Nikdy nepoužívejte příčku chladiče. Zvláštní opatření u vozidla s
automatickou převodovkou
Při vlečení vozidla se všemi koly na
zemi je nutno respektovat následujícípravidla:
– volicí páka v poloze
N,
– vléci vozidlo rychlostí nižší než 50 km/h a na vzdálenost nejvíce
50 km,
– nepřidávat olej do převodovky.
NOSIČ ZAVAZADEL NA
ZAVAZADLOVÉM PROSTORU*
V servisech sítě PEUGEOT je k dispo-
zici nosič zavazadel pro upevnění k
zavazadlovému prostoru.
Při používání nosiče dbejte na to,
abyste nezakryli třetí brzdové světlo.
Dodržujte doporučení výrobce.
* K dispozici jako doplňkové vybavení.

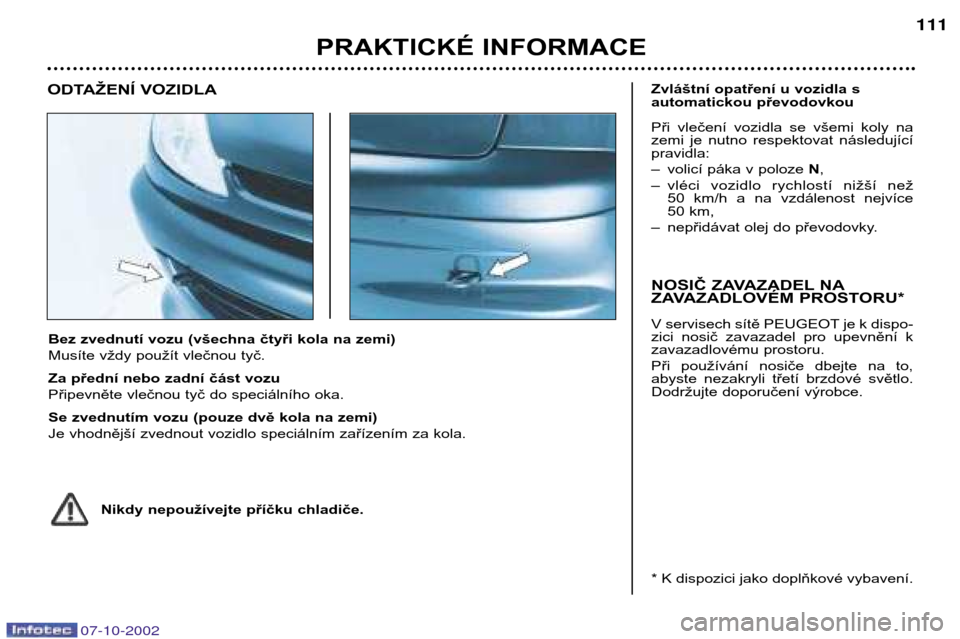

ODTAŽENÍ VOZIDLA
07-10-2002

PRAKTICKÉ INFORMACE
112
TAŽENÍ PŘÍVĚSU, KARAVANU, LODI...
Používejte výhradně originální
závěsná zařízení PEUGEOT, která
byla testována a schválena již při
konstrukci vozidla.
Montáž tohoto zařízení musí být pro-
vedena v servisu sítě PEUGEOT.
Vaše vozidlo je zkonstruováno
především pro přepravu osob a zava-
zadel, nicméně může být také použito
pro tažení přívěsu.
Při jízdě s přívěsem je vozidlo velmi
namáháno a řízení vyžaduje zvýšenoupozornost.
Hustota vzduchu se snižuje zároveň
se zvyšující se nadmořskou výškou,
což má za následek snížení výkonu
motoru. Při jízdě v oblastech s
nadmořskou výškou nad 1000 m je
třeba snížit maximální hmotnost
přívěsu o 10% na každých dalších
1000 metrů nadmořské výšky. Doporučení pro jízdu Rozlo
žen’ n‡kladu :umístěte náklad
v přívěsu tak, aby se nejtěžší předmě-
ty nacházely co nejblíže nápravě a
svislé zatížení koule závěsu bylo blíz-
ko přípustného maxima (nesmí ho
však překročit). Chlazení: při tažení přívěsu do svahu
dochází ke zvýšení teploty chladicí
kapaliny.
Protože ventilátor chlazení je
spouštěn elektricky, jeho účinnost
nezávisí na otáčkách motoru.
Zařazujte co možná nejvyšší převodo-
vé stupně pro snížení otáček motoru a
jeďte nízkou rychlostí.
Maximální hmotnost přívěsu při
stoupání na dlouhém svahu závisí na
jeho sklonu a na venkovní teplotě.
V každém případě věnujte zvýšenou
pozornost teplotě chladicí kapaliny.
Pokud se rozsvítí výstražná kontrolka, co nejdříve zastavte vozidlo a vypnětemotor. Pneumatiky:
zkontrolujte tlak vzdu-
chu v pneumatikách vozidla i přívěsu,
dodržujte předepsané hodnoty. Brzdy: tažení přívěsu prodlužuje
brzdnou vzdálenost. Osvětlení: ověřte správnou funkci
elektrického signalizačního zařízení přívěsu.
Boční vítr: počítejte s větší citlivostí
vozidla na nárazy bočního větru.
07-10-2002

PRAKTICKÉ INFORMACE113
ÚDRŽBA KAROSERIE
Pro zachování laku a plastových částí
karoserie v bezvadném stavu Vám
doporučujeme vozidlo často mýt: Ð
ručně (bez žádných zvláštních opatření),
Ð v automatické mycí lince, nicméně
pozor na špatně udržované auto-
matické linky, protože jejich opako-
vané používání může způsobit
nepatrné rýhy, a lak tak dostane
matný vzhled (patrný zejména u
tmavého laku),
Ð vysokotlakým proudem vody, přitom
se přesně řiďte pokyny uvedenými
na mycím zařízení (tlak a vzdále-
nost od vozidla).
Nemiřte proud vody pod vysokým
tlakem na poškozené části vozidla
(lakované nárazníky nebo světlo-
mety), umyjte je raději ručně.
Zabraňte rovněž vniknutí vody dozámků.
Pro získání informací o údržbě
Vašeho vozidla se obraťte na předsta-
vitele naší značky, který Vám doporučí
námi vybrané kvalitní přípravky. -

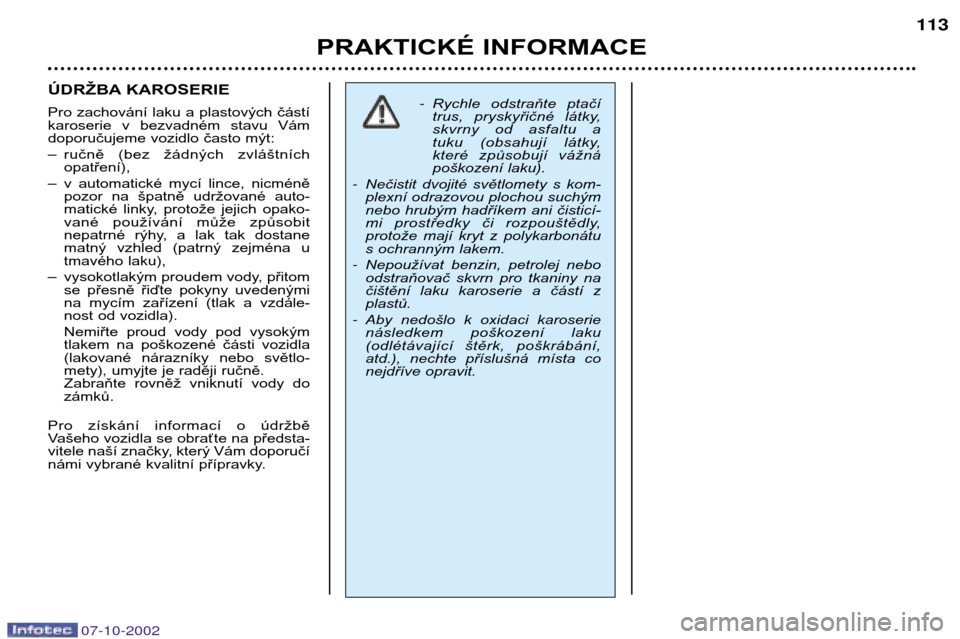

Rychle odstraňte ptačí
trus, pryskyřičné látky,
skvrny od asfaltu a
tuku (obsahují látky,
které způsobují vážná
poškození laku).
- Nečistit dvojité světlomety s kom-
plexní odrazovou plochou suchým
nebo hrubým hadříkem ani čisticí-
mi prostředky či rozpouštědly,
protože mají kryt z polykarbonátu
s ochranným lakem.
- Nepoužívat benzin, petrolej nebo
odstraňovač skvrn pro tkaniny na
čištění laku karoserie a částí zplastů.
- Aby nedošlo k oxidaci karoserie
následkem poškození laku
(odlétávající štěrk, poškrábání,
atd.), nechte příslušná místa co
nejdříve opravit.
07-10-2002

PRAKTICKÉ INFORMACE
114

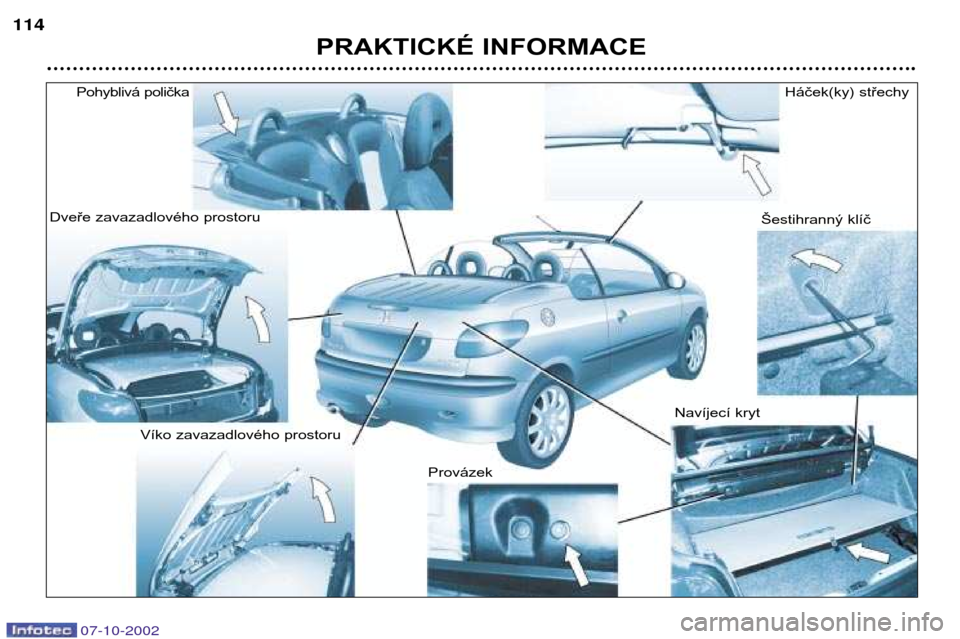

Pohyblivá polička
Dveře zavazadlového prostoru
Víko zavazadlového prostoru Provázek Navíjecí kryt Šestihranný klíč
Háček(ky) střechy
07-10-2002

Ruční zavření střechy (nouzový postup)
V případě poruchyelektrické nebo
hydraulické funkce střechy je jí možno
zavřít ručně.
Obraťte se na servis PEUGEOT pro
zkontrolování systému.
Tento způsob zavření je pouze nou-
zovým řešením .
Pokud je to možné, měly by tuto
operaci provádět dvě osoby.
PRAKTICKÉ INFORMACE 115

Vyhákněte navíjecí kryt a přidržujte
ho při navinování.
 Pomocí šestihranného klíče 1 (umís-
těného v izotermickém pouzdře se
spreji pro opravu pneumatiky) povol-
te o čtvrt otáčky šroub 2.
 Zatažením za provázek 3sklopte
pohyblivou poličku.
 Zatlačte na obě západky 4a
současně zatlačte na víko zavazad-
lového prostoru pro jeho odjištění.
 Zavřete dveře zavazadlového prostoru.
Ze zadní pravé strany vozidla
otevřete úplně víko zavazadlovéhoprostoru, přidržujte jej a současně
jej zajistěte zasunutím šestihrannéhoklíče 1až na doraz do mechanismu.
 Zajistěte střechu pomocí dvou háčků 5.
Při zavírání střechy dávej-
te pozor, abyste si
nepřiskřípli ruce domechanismu.

Uchopte střechu, rozložte ji (je
potřeba velká síla) a posuňte ji
tak, aby se dotkla rámu čelníhoskla.
 Otevřete okna.
 Vypněte zapalování.
 Vyndejte klíč ze spínací skřínky.
 Zatáhněte páku ruční (parkovací)
brzdy.
 Otevřete zavazadlový prostor.
07-10-2002

PRAKTICKÉ INFORMACE
116

Vyndejte šestihranný klíč 1, přitom
stále přidržujte víko zavazadlové-
ho prostoru , potom ho pomalu
silou sklopte, ale nesnažte se jejzajistit.
 Otevřete zavazadlový prostor.
 Přitáhněte dva bílé jezdce 6, umís-
těné nad západkami, a otočte je o
čtvrt otáčky směrem dolů, přitom
současně přidržujte víko zavazad-
lového prostoru zavřené.
 Zatlačte dva bílé jezdce 6do jejich
zajišťovacích otvorů.
 Zavřete zavazadlový prostor.
Obraťte se na servis PEUGEOT pro
zkontrolování systému. Se střechou se nesmí
manipulovat, když je na
víku zavazadlového pros-
toru upevněný naložený
nosič zavazadel.
Při zavírání střechy dbejte na to,
aby se v blízkosti pohyblivých dílů
nenacházela žádná osoba pro
zabránění nebezpečí zranění.
V případě nebezpečí uvolněte
ovladač, pohyb střechy se
okamžitě zastaví.
Zavření střechy v případě poru-
chy funkce oken
Když není možné otevřít úplně boční
okna, pohyb otvírací střechy je
znemožněn. Nicméně je možné ji
zavřít pomocí následujícího postupu:  při vypnutém zapalování stiskněte
nebo přitáhněte oba vypínače
ovládání oken (2. poloha),
 otočte klíč ve spínací skřínce dopolohy M, aniž byste uvolnili vypí-
nače ovládání oken,
 po uplynutí čtyř sekund, jakmile
uslyšíte zvukový signál, stiskněte
ovladač střechy,
 po šesti sekundách držení ovladače
dojde k zavření střechy, konec
pohybu je oznámen zvukovýmsignálem,
 zajistěte střechu pomocí obouháčků 5.
Obraťte se na servis PEUGEOT pro
zkontrolování systému.
07-10-2002

PRAKTICKÉ INFORMACE117
DOPLŇKY PRO PEUGEOT 206 CC
Používejte pouze originální díly a doplňky schválené automobilkou PEUGEOT.
Všechny tyto díly a příslušenství jsou uzpůsobeny pro Váš vůz, jejich spolehlivost a bezpečnost byla testována a schválena, což automobil-
ka PEUGEOT nemůže zaručit u jiných výrobků.
Síť PEUGEOT nabízí velký výběr originálních homologovaných doplňků pro různé účely. Na všechny se vztahuje záruka automobilky
PEUGEOT: Bezpečnost:
Poplašné zařízení, spuštění sirény při nadzvednutí vozidla, pískování skel, zařízení proti odcizení kol,
výstražný trojúhelník, lékárnička...
Ochrana: Potahy kompatibilní s bočními nafukovacími vaky, koberečky, krytina do zavazadlového prostoru...
Komunikace: Rádio s telefonem, palubní navigační systém, měniče CD, autorádia, reproduktory, ozdobný kryt autorádia...
Úpravy dle osobního přání: Disky kol z hliníkové slitiny, ozdobné kryty, zástěrky, hliníkový nebo dřevěný ozdobný prvek předníhopanelu...
Komfort: Středová loketní opěrka, držáček na plechovku s nápojem, schránka na CD nebo kazety, konzolaradiotelefonu, upevňovací síť proti posunu zavazadel ...
Přeprava nákladů: Závěsné zařízení, nosič na zavazadlovém prostoru , sněhové řetězy...
Děti: Zvýšené sedačky a dětské sedačky, sedačka Kiddy Isofix...
Přípravky pro údržbu vozu: Kapalina do ostřikovače, přípravky pro čištění a údržbu interiéru a exteriéru.
07-10-2002
