Si, pasados de cinco a siete minu-
tos aproximadamente, no alcanza
d i c h a p r e s i ó n , s i g n i fi c a q u e e l n e u -
mático no puede repararse; con-
sulte con la red PEUGEOT para
que le reparen su vehículo.
P o n g a e n m a r c h a e l c o m p r e s o r m o -
viendo el interruptor B hasta la po-
sición "1" , hasta que la presión del
neumático alcance los 2,0 bares.
Retire el kit y procure no ensuciar su
vehículo con el líquido. Conserve el
kit al alcance de la mano.
Circule inmediatamente durante aproxi-
madamente cinco kilómetros, a velo-
cidad reducida (entre 20 y 60 km/h),
a fi n d e t a p a r e l p i n c h a z o .
Párese para comprobar la reparación
y la presión sirviéndose del kit.
Gire la palanca A hasta la posición
" I n fl a d o ( A I R E ) " .
A c o p l e e l t u b o n e g r o D a la válvula
de la rueda que desea reparar. C o n t r o l / I n fl a d o o c a s i o n a l
Asimismo, puede utilizar el kit para
c o n t r o l a r o i n fl a r , d e f o r m a o c a -
sional, sus neumáticos. Para ello,
e j e c u t e ú n i c a m e n t e l o s s i g u i e n t e s
seis puntos.
Page 132 of 267
!
!
138
T e n g a c u i d a d o , e s t e p r o d u c t o e s
n o c i v o ( e j . : e t i l e n o - g l i c o l , c o l o f o n i a ,
d i o l d e e t a n o . . . ) e n c a s o d e i n g e s t i ó n
e i r r i t a n t e p a r a l o s o j o s . M a n t e n g a
este producto fuera del alcance de
los niños.
La fecha de caducidad del líquido
está indicada debajo del bote.
El bote de líquido es para un único
uso; incluso empezado, debe sus-
tituirse.
Para acceder al bote, desenrós-
quelo a nivel de su tapón y tire.
Después de utilizarlo, no tire el re-
cipiente al suelo, llévelo a la red
PEUGEOT o a un punto limpio.
No olvide comprar un nuevo bote,
disponible en la red PEUGEOT.
Conecte de nuevo la toma eléctrica
del compresor a la toma 12 V del
vehículo.
Arranque el vehículo y deje funcionar
el motor.
Ajuste la presión con el compresor
( p a r a i n fl a r : i n t e r r u p t o r B en posi-
ción "1" ; p a r a d e s i n fl a r : i n t e r r u p t o r B
en posición "0" y pulse el botón E ),
conforme a la etiqueta de presión de
los neumáticos del vehículo, situada
a la altura de puerta del conductor.
Una consecuente pérdida de presión i n d i c a q u e l a f u g a n o s e h a t a p a d o
correctamente; consulte en la red
PEUGEOT para que le reparen su
vehículo.
R e t i r e e l k i t y g u á r d e l o .
Diríjase lo antes posible a la
red PEUGEOT.
Después de que un técnico h a y a r e a l i z a d o u n d i a g n ó s t i c o
del neumático, éste le reco-
mendará la reparación o la sus-
titución del mismo.
Circule a velocidad reducida (80 km/h
como máximo) limitando a 200 km
aproximadamente la distancia recorrida.
Page 133 of 267
i
139
CAMBIO DE UNA RUEDA *
Modo operativo de cambio de una rue-
da defectuosa por la rueda de repues-
to utilizando los utillajes suministrados
con el vehículo.
Los utillajes están instalados en el ma-
letero debajo del piso.
Para acceder a ellos:
abra el maletero,
levante el piso,
i n m o v i l í c e l o e n g a n c h a n d o e l ( l o s )
c o r d ó n ( e s ) a l ( a l o s ) g a n c h o ( s ) d e l
soporte de bandeja,
retire el cajetín soporte que contie-
ne los utillajes.
Acceso a los utillajes
Lista de los utillajes
1. Llave desmonta rueda.
Permite el desmontaje del embe- llecedor y el desmontaje de los
t o r n i l l o s d e fi j a c i ó n d e l a r u e d a .
2. G a t o c o n m a n i v e l a i n t e g r a d a .
Permite el levantamiento del ve- hículo.
3. Útil "tapones" de tornillos.
Permite el desmontaje de los pro- tectores (tapones) de tornillos en
las ruedas de aluminio.
4. Llave especial para tornillos anti-
r r o b o ( s i t u a d a e n l a g u a n t e r a ) .
Permite la adaptación de la llave desmonta rueda a los tornillos
especiales "antirrobo".
5.
Anillo amovible de remolcado.
Ver párrafo "Remolcado del vehí-
culo".
Otros accesorios
Rueda con embellecedor
A la hora de desmontar la rueda ,
quite previamente el embellecedor
con la ayuda de la llave desmonta
rueda 1 tirando a nivel del paso de
la válvula.
A la hora del montaje de la rue-
da , monte el embellecedor primero
poniendo su ranura en frente de la
válvula, y después pulse su con-
torno con la palma de la mano.
T o d o s e s t o s u t i l l a j e s s o n e s p e c í fi -
cos a su vehículo. No los utilice para
otras cosas.
* S e g ú n d e s t i n o .
Page 134 of 267
i
i
140

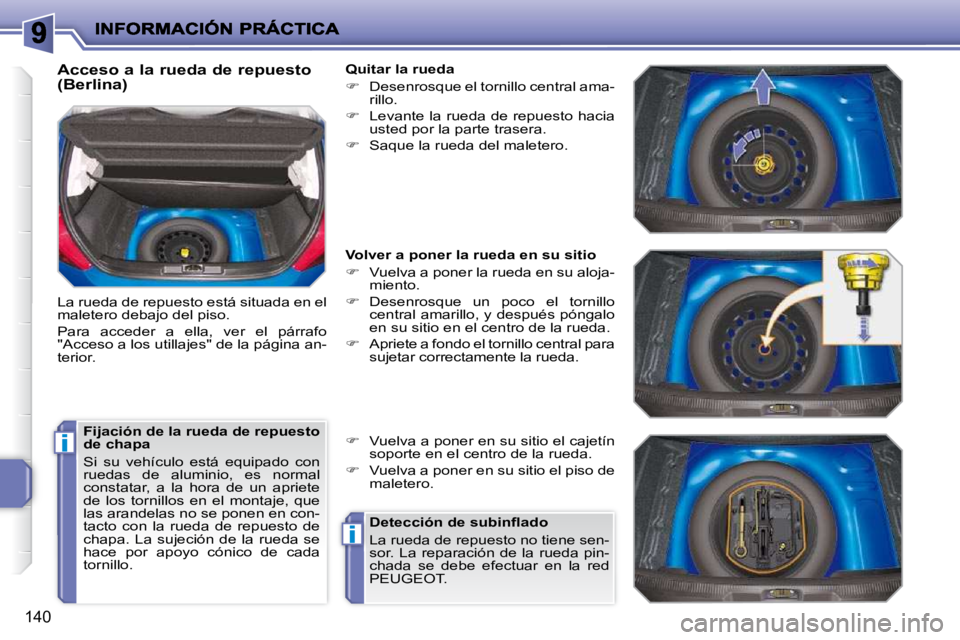

Acceso a la rueda de repuesto
(Berlina)
La rueda de repuesto está situada en el
maletero debajo del piso.
Para acceder a ella, ver el párrafo
" A c c e s o a l o s u t i l l a j e s " d e l a p á g i n a a n -
terior. Fijación de la rueda de repuesto
de chapa
Si su vehículo está equipado con
ruedas de aluminio, es normal
constatar, a la hora de un apriete
de los tornillos en el montaje, que
las arandelas no se ponen en con-
tacto con la rueda de repuesto de
chapa. La sujeción de la rueda se
hace por apoyo cónico de cada
tornillo. Quitar la rueda
Desenrosque el tornillo central ama-
rillo.
Levante la rueda de repuesto hacia
usted por la parte trasera.
Saque la rueda del maletero.
Volver a poner la rueda en su sitio
Vuelva a poner la rueda en su aloja-
miento.
Desenrosque un poco el tornillo
c e n t r a l a m a r i l l o , y d e s p u é s p ó n g a l o
en su sitio en el centro de la rueda.
Apriete a fondo el tornillo central para
sujetar correctamente la rueda.
Vuelva a poner en su sitio el cajetín
soporte en el centro de la rueda.
Vuelva a poner en su sitio el piso de
maletero.
D e t e c c i ó n d e s u b i n fl a d o
La rueda de repuesto no tiene sen-
sor. La reparación de la rueda pin-
chada se debe efectuar en la red
PEUGEOT.
Page 135 of 267
i
i
141
Acceso a la rueda de repuesto
(SW)
La rueda de repuesto está situada en el
maletero debajo del piso.
Para acceder a ella, ver el párrafo "Ac-
ceso a los utillajes". Fijación de la rueda de repuesto
de chapa
Si su vehículo está equipado con
ruedas de aluminio, es normal
constatar, a la hora de un apriete
de los tornillos en el montaje, que
las arandelas no se ponen en con-
tacto con la rueda de repuesto de
chapa. La sujeción de la rueda se
hace por apoyo cónico de cada
tornillo. Quitar la rueda
Desenrosque el tornillo central ama-
rillo.
Levante la rueda de repuesto hacia
usted por la parte trasera.
Saque la rueda del maletero.
Volver a poner la rueda en su sitio
Vuelva a poner la rueda en su aloja-
miento.
Desenrosque un poco el tornillo
c e n t r a l a m a r i l l o , y d e s p u é s p ó n g a l o
en su sitio en el centro de la rueda.
Apriete a fondo el tornillo central para
sujetar correctamente la rueda.
Vuelva a poner en su sitio el cajetín
soporte en el centro de la rueda.
Vuelva a poner en su sitio el piso de
maletero.
D e t e c c i ó n d e s u b i n fl a d o
La rueda de repuesto no tiene sen-
sor. La reparación de la rueda pin-
chada se debe efectuar en la red
PEUGEOT.
Page 136 of 267
i
142
Estacionamiento del vehículo
Inmovilice el vehículo de manera
que no moleste a la circulación: el
suelo debe ser horizontal, estable
y no deslizante.
Eche el freno de estacionamiento,
quite el contacto y meta la primera
velocidad * de manera a bloquear
las ruedas.
P o n g a u n c a l z o e n c a s o n e c e s a r i o
d e b a j o d e l a r u e d a d i a g o n a l m e n t e
opuesta a la que va a cambiar.
A s e g ú r e s e i m p e r a t i v a m e n t e q u e l o s
ocupantes han salido del vehículo y
están en una zona lejos del vehícu-
l o q u e g a r a n t i c e s u s e g u r i d a d .
Nunca se meta debajo de un vehí-
c u l o l e v a n t a d o p o r u n g a t o ; u t i l i c e
una borriqueta.
Desmontaje de la rueda
Lista de las operaciones
Retire el tapón de tornillo cromado
de cada uno de los tornillos con el
útil 3 .
Si su vehículo está equipado con
t o r n i l l o s a n t i r r o b o , p o n g a l a l l a v e
especial antirrobo 4 en la llave des-
monta rueda 1 p a r a a fl o j a r e l t o r n i l l o
antirrobo.
A fl o j e l o s o t r o s t o r n i l l o s ú n i c a m e n t e
con la llave desmonta rueda 1 .
P o n g a e l g a t o 2 de tal manera que
esté en contacto con uno de los dos
emplazamientos delanteros A o tra-
seros B previstos en los bajos, en el
más cerca de la rueda que tiene que
cambiar.
D e s p l i e g u e e l g a t o 2 hasta que su
plantilla esté en contacto con el
s u e l o . A s e g ú r e s e q u e e l e j e d e l a
p l a n t i l l a d e l g a t o e s t á e n e l l u g a r d e l
emplazamiento A o B utilizado.
Levante el vehículo, hasta dejar un
e s p a c i o s u fi c i e n t e e n t r e l a r u e d a y
el suelo, para a continuación poder
poner fácilmente la rueda de re-
puesto (no pinchada).
R e t i r e l o s t o r n i l l o s y g u á r d e l o s e n u n
l u g a r l i m p i o .
Quite la rueda.
* posición R para la caja de cam-
bios "2 Tronic"; P para la caja de
cambios automática.
Page 137 of 267
i
143
Después de un cambio de rueda
P a r a g u a r d a r c o r r e c t a m e n t e l a r u e -
da pinchada en el maletero, retire
previamente la tapa central.
H a g a q u e l e c o n t r o l e n r á p i d a m e n t e
el apriete de los tornillos y la pre-
sión de la rueda de repuesto en la
red PEUGEOT.
Repare la rueda pinchada y sustitú-
yala inmediatamente en el vehículo.
Montaje de la rueda
Lista de las operaciones
P o n g a l a r u e d a e n s u s i t i o e n e l n ú c l e o .
Enrosque los tornillos a fondo con la
mano.
Efectúe un pre-apriete del tornillo
antirrobo con la llave desmonta rue-
da 1 equipada con la llave especial
antirrobo 4 (si su vehículo está equi-
pado con tornillos antirrobo).
Efectúe un pre-apriete de los otros
tornillos únicamente con la llave
desmonta rueda 1 .
Vuelva a bajar el vehículo hasta el
fi n a l .
P l i e g u e e l g a t o 2 y quítelo.
Bloquee el tornillo antirrobo con la
llave desmonta rueda 1 equipada
con la llave especial antirrobo 4 (si
su vehículo está equipado con torni-
llos antirrobo).
Bloquee los otros tornillos únicamen-
te con la llave desmonta rueda 1 .
Vuelva a poner los tapones de tor-
nillos cromados en cada uno de los
tornillos.
Guarde el utillaje en el cajetín so-
porte.
Page 138 of 267
!
i
i
144
CAMBIO DE UNA LÁMPARA
Modo operativo para el cambio de una
lámpara defectuosa por otra lámpara
n u e v a s i n n i n g ú n u t i l l a j e .
1. Indicadores de dirección(
PY 21 W
ámbar).
2. Luces de posición (
W 5 W
).
3. Luces de cruce (H7-
55 W
).
4. Luces de carretera (H1-
55 W
).
5. Faros direccionales (H7-
55 W
).
6. Faros antiniebla (H11-
55 W
). Cambio de los indicadores de
dirección
Manipule las lámparas con un
paño seco.
Los faros están equipados con
cristales de policarbonato, revesti-
dos con una barniz protector:
no los limpie con un paño
seco o abrasivo, ni con un
producto detergente o disol-
vente,
u t i l i c e u n a e s p o n j a y a g u a c o n
jabón.
E n c i e r t a s c o n d i c i o n e s c l i m a t o l ó g i -
cas (temperatura baja, humedad),
es normal la presencia de vaho
en la cara interna de los cristales
de los faros delanteros y de las
luces traseras ; desaparece unos
minutos después de encender las
luces . Modelo con luces de cruce
con módulo elíptico y faros
direccionales
Las lámparas de color ámbar,
como los indicadores de dirección,
deben sustituirse por lámparas de
características y color idénticos.
Gire un cuarto de vuelta el porta-
lámparas y retírelo.
Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Luces delanteras
Modelo con luces clásicas
Page 139 of 267
145

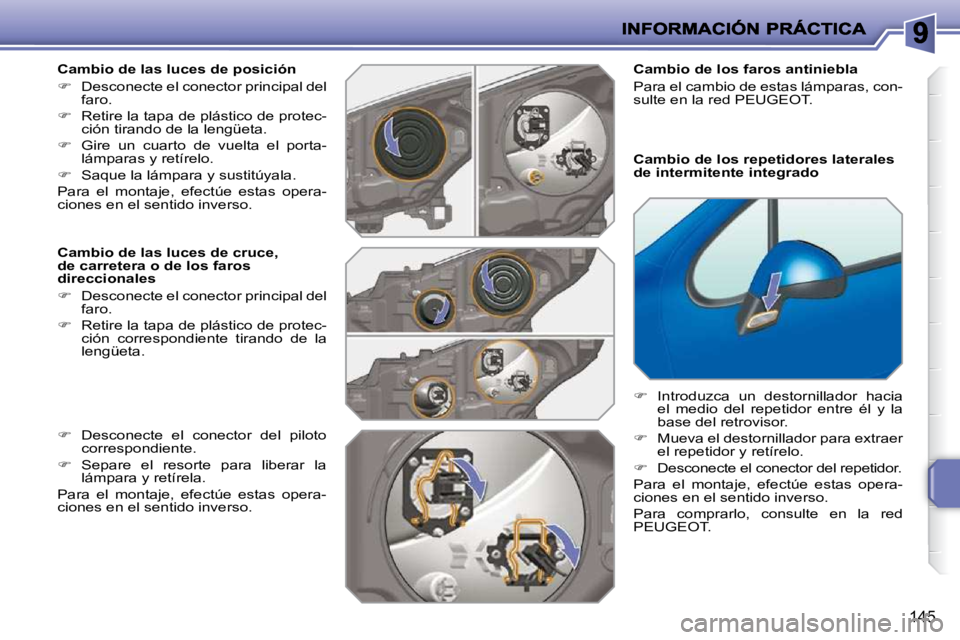

Cambio de las luces de posición
Desconecte el conector principal del
faro.
Retire la tapa de plástico de protec-
c i ó n t i r a n d o d e l a l e n g ü e t a .
Gire un cuarto de vuelta el porta-
lámparas y retírelo.
Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de las luces de cruce,
de carretera o de los faros
direccionales
Desconecte el conector principal del
faro.
Retire la tapa de plástico de protec-
ción correspondiente tirando de la
l e n g ü e t a .
Desconecte el conector del piloto
correspondiente.
Separe el resorte para liberar la
lámpara y retírela.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso. Cambio de los repetidores laterales
de intermitente integrado
Introduzca un destornillador hacia
el medio del repetidor entre él y la
base del retrovisor.
Mueva el destornillador para extraer
el repetidor y retírelo.
Desconecte el conector del repetidor.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Para comprarlo, consulte en la red
PEUGEOT.
Cambio de los faros antiniebla
Para el cambio de estas lámparas, con-
sulte en la red PEUGEOT.
Page 140 of 267
i
i
146

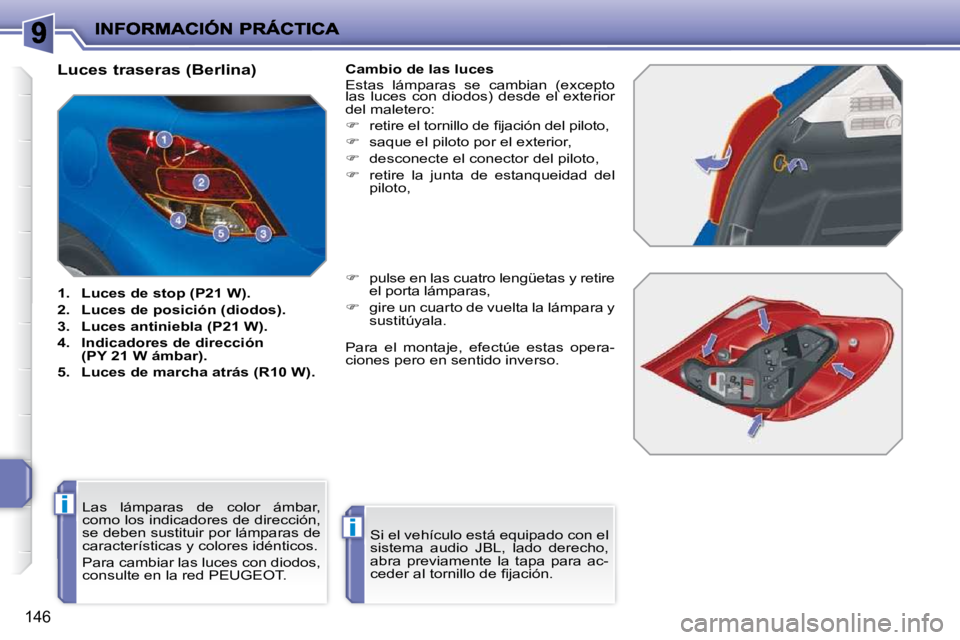

Luces traseras (Berlina)
1. Luces de stop (P21 W).
2. Luces de posición (diodos).
3. Luces antiniebla (P21 W).
4. Indicadores de dirección
(PY 21 W ámbar).
5. Luces de marcha atrás (R10 W). Cambio de las luces
Estas lámparas se cambian (excepto
las luces con diodos) desde el exterior
del maletero:
r e t i r e e l t o r n i l l o d e fi j a c i ó n d e l p i l o t o ,
saque el piloto por el exterior,
desconecte el conector del piloto,
retire la junta de estanqueidad del
piloto,
p u l s e e n l a s c u a t r o l e n g ü e t a s y r e t i r e
el porta lámparas,
g i r e u n c u a r t o d e v u e l t a l a l á m p a r a y
sustitúyala.
Si el vehículo está equipado con el
sistema audio JBL, lado derecho,
abra previamente la tapa para ac-
c e d e r a l t o r n i l l o d e fi j a c i ó n .
Las lámparas de color ámbar,
como los indicadores de dirección,
se deben sustituir por lámparas de
características y colores idénticos.
Para cambiar las luces con diodos,
consulte en la red PEUGEOT. Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.
