Peugeot 207 CC 2014 Betriebsanleitung (in German)

1
!
BETRIEBSKONTROLLE
39
207cc_de_Chap01_Controle de marche_ed01-2014
Aus Sicherheitsgründen darf der Fahrer die Ein-
stellungen auf den Multifunktionsbildschirmen
nur im Stand vornehmen.
Fahrzeugparameter defi nieren
Nach Anwahl dieses Menüs können Sie folgende
Fahrzeugfunktionen ein- bzw. ausschalten:
- Kurvenlicht (siehe Rubrik "Sicht"),
- Nachleuchtfunktion (siehe Rubrik "Sicht"),
- Einparkhilfe hinten (siehe Rubrik "Fahrbetrieb").
Menü "Telefon"
Wenn das WIP Sound-System eingeschaltet ist und
Sie dieses Menü angewählt haben, können Sie Ihre
Bluetooth-Freisprecheinrichtung konfi gurieren (An-
schluss), die verschiedenen Telefonverzeichnisse
abfragen (Anrufl iste, Dienste ...) und Ihre Gespräche
führen (abheben, aufl egen, Parallel-Anruf, Stumm-
schaltung, ...).
Einzelheiten zur Anwendung "Telefon" fi nden Sie iin
der Rubrik WIP Sound. Anzeige konfi gurieren
Nach Anwahl dieses Menüs können Sie folgende Ein-
stellungen vornehmen:
- Helligkeit für Video,
- Datum und Uhrzeit,
- Wahl der Einheiten.
Sprache wählen
Nach Anwahl dieses Menüs können Sie die Sprache
der Bildschirmanzeige ändern (Deutsch, English,
Espanol, Français, Italiano, Nederlands, Portugues,
Portugues-Brasil, Türkçe ** ).
Beispiel: Einstellung der Nachleuchtdauer
Menü "Benutzeranpassung-Konfiguration"
Nach Anwahl dieses Menüs haben Sie Zugriff auf fol-
gende Funktionen:
- Fahrzeugparameter defi nieren,
- Konfi guration Anzeige,
- Auswahl der Sprache.  Drücken Sie auf die Taste "
 " oder "  " und dann
auf die Taste "OK" , um das gewünschte Menü
anzuwählen.
 Drücken Sie auf die Taste "  " oder "  " und dann
auf die Taste "OK" , um die Zeile "Nachleucht-
funktion" anzuwählen.
 Drücken Sie auf die Taste "  " oder "  ", um
den gewünschten Wert einzustellen (15, 30 oder
60 Sekunden), danach auf die Taste "OK" , um
die Wahl zu bestätigen.
 Drücken Sie auf die Taste "  " oder "  " und dann
auf die Taste "OK" , um das Feld "OK" anzuwäh-
len und zu bestätigen oder auf die Taste " Re-
turn " , um die Einstellung rückgängig zu machen.
** Je nach Bestimmung

1
i
BETRIEBSKONTROLLE
40
207cc_de_Chap01_Controle de marche_ed01-2014
16:9-FARBBILDSCHIRM (MIT WIP NAV)
Bildschirmanzeigen
Der Bildschirm zeigt folgende Informationen automa-
tisch und direkt an:
- Uhrzeit,
- Datum,
- Höhe,
- Außentemperatur (bei Glatteisgefahr blinkt der angezeigte Wert),
- Überprüfung der Fahrzeugzugänge,
- Warnmeldungen und Meldungen zum Betriebs- zustand der Fahrzeugfunktionen, die vorüberge-
hend angezeigt werden,
- Audio-Funktionen,
- Informationen des Bordcomputers,
- Informationen des bordeigenen Navigationssys- tems.
Bedienungsschalter
Um vom Bedienfeld des WIP Nav-Systems aus eine
der Anwendungen zu wählen:
 drücken Sie auf die dazugehörige Taste "RA-
DIO" , "MUSIC" , "NAV" , "TRAFFIC" , "SETUP"
oder "PHONE" , damit gelangen Sie in das betref-
fende Menü,
 drehen Sie das Steuerteil, um eine andere Ein- stellung zu wählen,
 drücken Sie auf das Steuerteil, um die Wahl zu bestätigen,
oder
 drücken Sie auf die Taste " Return " , um den lau-
fenden Vorgang abzubrechen und zur vorherigen
Anzeige zurückzukehren. Eine ausführlichere Beschreibung der Anwen-
dungen fi nden Sie in der Rubrik Audio-Anlage
und Telematik oder in der gesonderten Anlei-
tung, die Sie zusammen mit den anderen Bord-
dokumenten erhalten haben.

1
!
BETRIEBSKONTROLLE
41
207cc_de_Chap01_Controle de marche_ed01-2014
Menü "SETUP"
 Drücken Sie auf die Taste "SETUP" , um zum
Menü "SETUP" zu gelangen. In diesem Menü
können Sie zwischen folgenden Funktionen
wählen:
- "Sprachen",
- "Datum und Uhrzeit",
- "Anzeige",
- "Fahrzeugparameter",
- "Einheiten",
- "Systemparameter".
Sprachen
In diesem Menü können Sie die Sprache der Anzeige
wählen: Deutsch, English, Espanol, Français, Italiano,
Nederlands, Polski, Portugues, Türkçe * . Datum und Uhrzeit
In diesem Menü können Sie Datum und Uhrzeit, das
Format des Datums und das Format der Uhrzeit ein-
stellen (siehe die Rubrik Audio-Anlage und Telematik
oder die gesonderte Anleitung, die Sie zusammen mit
den anderen Borddokumenten erhalten haben).
Anzeige
In diesem Menü können Sie die Helligkeit des Bild-
schirms, die Farbabstimmung des Bildschirms und
die Farbe der Karte einstellen (Tag/Nacht-Modus oder
automatisch).
Fahrzeugparameter
In diesem Menü können Sie bestimmte Fahr- und
Komfortfunktionen ein- oder ausschalten:
- Nachleuchtfunktion und -dauer (siehe die Rubrik
Sicht),
- Kurvenlicht (siehe die Rubrik Sicht).
Einheiten
In diesem Menü können Sie die Einheiten wäh-
len: Temperatur (°C oder °F) und Verbrauch (km/l,
l/100 oder mpg).
Systemparameter
In diesem Menü können Sie die Werkseinstellung wie-
der herstellen, die Software-Version anzeigen lassen
und die durchlaufenden Texte aktivieren. Aus Sicherheitsgründen muss die Einstellung
der Multifunktionsbildschirme durch den Fahrer
grundsätzlich bei stehendem Fahrzeug vorge-
nommen werden.
* Je nach Bestimmung .

1BETRIEBSKONTROLLE
42
207cc_de_Chap01_Controle de marche_ed01-2014
BORDCOMPUTER
 Drücken Sie auf die Taste am Ende des Schei-
benwischerschalters , um hintereinander die
verschiedenen Informationen des Bordcomputers
abzurufen. Dies sind:
Gerät, das Ihnen Sofortinformationen über die befah-
rene Strecke liefert (Reichweite, Verbrauch...).
Rückstellung auf Null
Monochrombildschirm A  Beim nächsten Druck kehren Sie zur normalen Anzeige zurück.
Anzeige der Informationen - die Reichweite,
- der momentane Verbrauch,
- die zurückgelegte Strecke,
- der Durchschnittsverbrauch,
- die Durchschnittsgeschwindigkeit.
 Drücken Sie länger als zwei Sekunden auf die
Taste, um Strecke, Durchschnittsverbrauch und
Durchschnittsgeschwindigkeit auf null zurückzu-
stellen.

1BETRIEBSKONTROLLE
43
207cc_de_Chap01_Controle de marche_ed01-2014
- Feld mit den Sofortinformationen: ● Reichweite,
● momentaner Verbrauch,
● Entfernung zum Fahrziel,
Farbbildschirm 16:9
 Beim nächsten Druck kehren Sie zur laufenden Anzeige zurück. Monochrombildschirm C
 Drücken Sie auf die Taste am Ende des Schei-
benwischerschalters , um hintereinander die
verschiedenen Felder des Bordcomputers abzu-
rufen zu lassen:
Anzeige der Informationen
Rückstellung der Strecke auf null
- Feld der Strecke "1" mit:
● zurückgelegter Strecke,
● Durchschnittsverbrauch,
● Durchschnittsgeschwindigkeit, für die erste Strecke. - Feld der Strecke "2" mit:
● zurückgelegter Strecke,
● Durchschnittsverbrauch,
● Durchschnittsgeschwindigkeit, für die zweite Strecke.
 Drücken Sie, wenn die Strecke angezeigt wird, län- ger als zwei Sekunden auf die Taste.
Die Strecken "1" und " 2" sind voneinander unabhän-
gig, in der Anwendung jedoch identisch.
So lassen sich unter Strecke "1" zum Beispiel Berech-
nungen auf täglicher Basis und unter Strecke "2" Be-
rechnungen auf monatlicher Basis vornehmen.

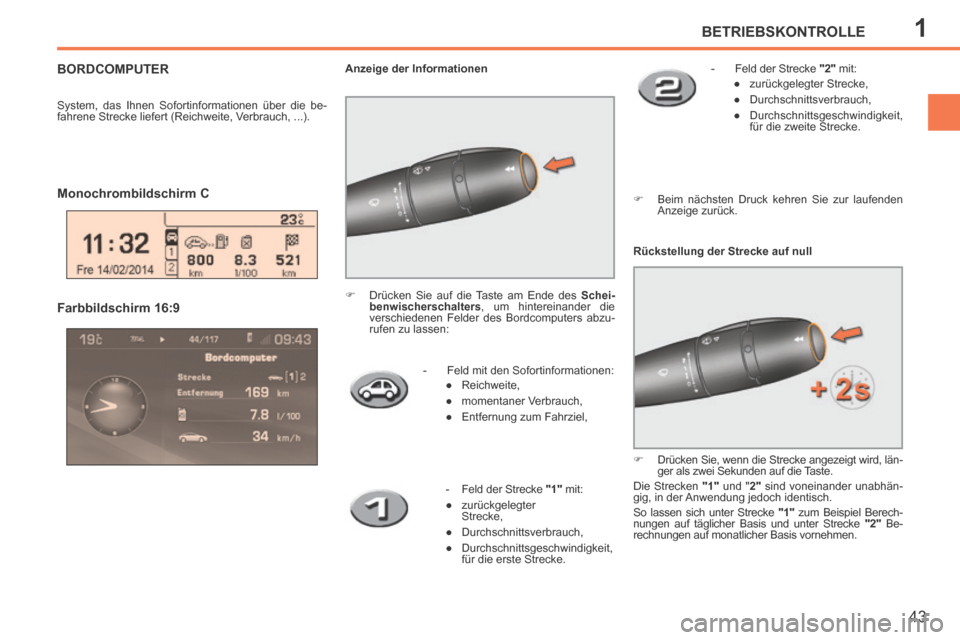

BORDCOMPUTER
System, das Ihnen Sofortinformationen über die be-
fahrene Strecke liefert (Reichweite, Verbrauch, ...).

1
!
i
i
BETRIEBSKONTROLLE
44
207cc_de_Chap01_Controle de marche_ed01-2014
Entfernung zum Fahrziel
(km oder Meilen)
Dabei handelt es sich um die noch bis zum
Fahrziel zurückzulegende Entfernung. Sie
wird entweder momentan von der Navigationshilfe be-
rechnet, wenn eine Zielführung aktiviert ist, oder vom
Benutzer eingegeben.
Bei fehlender Eingabe der Entfernung erscheinen
Striche anstelle der Ziffern.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Dies ist die seit der letzten Rückstellung
des Computers auf null berechnete Durch-
schnittsgeschwindigkeit (bei eingeschalte-
ter Zündung).
Reichweite
(km oder Meilen)
Die Reichweite gibt an, wieviel Kilome-
ter noch mit dem im Tank enthaltenen
Kraftstoff unter Berücksichtigung des Durchschnitts-
verbrauchs der letzten Kilometer zurückgelegt werden
können. Momentaner Verbrauch
(l/100 km oder km/l oder mpg)
Dies ist der durchschnittliche Kraftstoffver-
brauch innerhalb einiger Sekunden.
Durchschnittsverbrauch
(l/100 km oder km/l oder mpg)
Dies ist der durchschnittliche Kraft-
stoffverbrauch seit der letzten Rück-
stellung des Bordcomputers auf null.
Zurückgelegte Strecke
(km oder Meilen)
Hier wird die seit der letzten Rückstel-
lung des Computers auf null zurückge-
legte Strecke angezeigt.

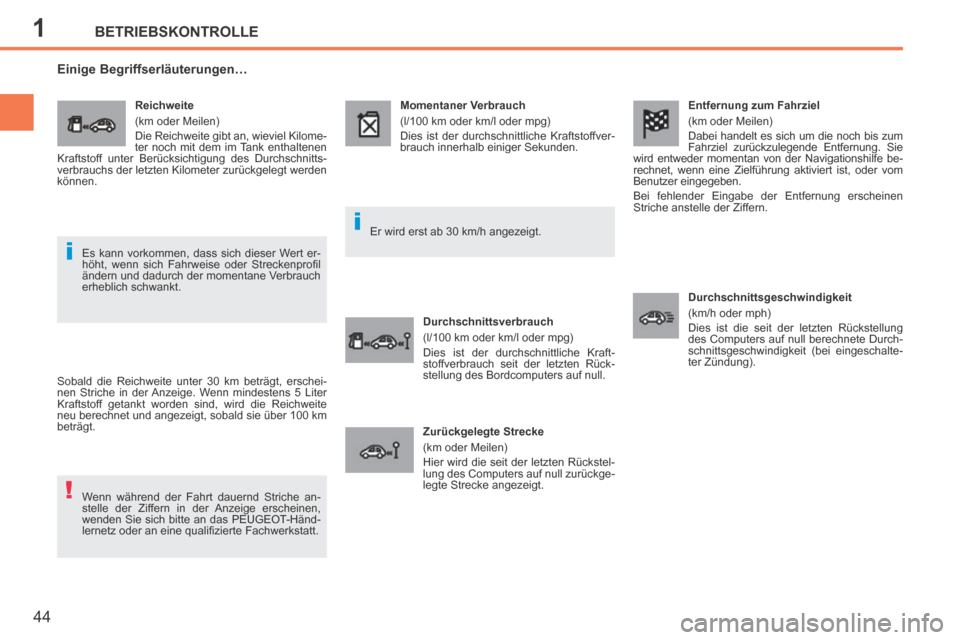

Einige Begriffserläuterungen…
Sobald die Reichweite unter 30 km beträgt, erschei-
nen Striche in der Anzeige. Wenn mindestens 5 Liter
Kraftstoff getankt worden sind, wird die Reichweite
neu berechnet und angezeigt, sobald sie über 100 km
beträgt. Wenn während der Fahrt dauernd Striche an-
stelle der Ziffern in der Anzeige erscheinen,
wenden Sie sich bitte an das PEUGEOT-Händ-
lernetz oder an eine qualifi zierte Fachwerkstatt. Er wird erst ab 30 km/h angezeigt.
Es kann vorkommen, dass sich dieser Wert er-
höht, wenn sich Fahrweise oder Streckenprofi l
ändern und dadurch der momentane Verbrauch
erheblich schwankt.

2BORDKOMFORT
45
207cc_de_Chap02_Confort_ed01-2014
BELÜFTUNG Aufbereitung der Luft
Die eintretende Luft gelangt auf verschiedenen Wegen
ins Fahrzeuginnere, je nachdem, welche Einstellungen
der Fahrer vorgenommen hat:
-
direkt (bei geöffnetem Frischlufteinlass), - über den Heizkreislauf (bei eingeschalteter Heizung),
- über ein Kühlsystem (bei eingeschalteter Klima-anlage). Mit dem Temperaturregler erhält man die gewünschte
Komforttemperatur durch die Mischung der Luft aus
den verschiedenen Kreisläufen.
Mit dem Regler zur Luftverteilung wird die Luft durch
verschiedene Düsen in den Innenraum gelenkt.
Mit dem Regler für die Luftzufuhr lässt sich die Geblä-
sestärke erhöhen oder verringern.
Lufteinlass
Die im Fahrzeuginnenraum zirkulierende Luft wird ge-
fi ltert. Es handelt sich dabei entweder um Frischluft,
die von außen durch das Lufteintrittsgitter unten an der
Windschutzscheibe hereinströmt, oder um Innenluft,
die umgewälzt wird.

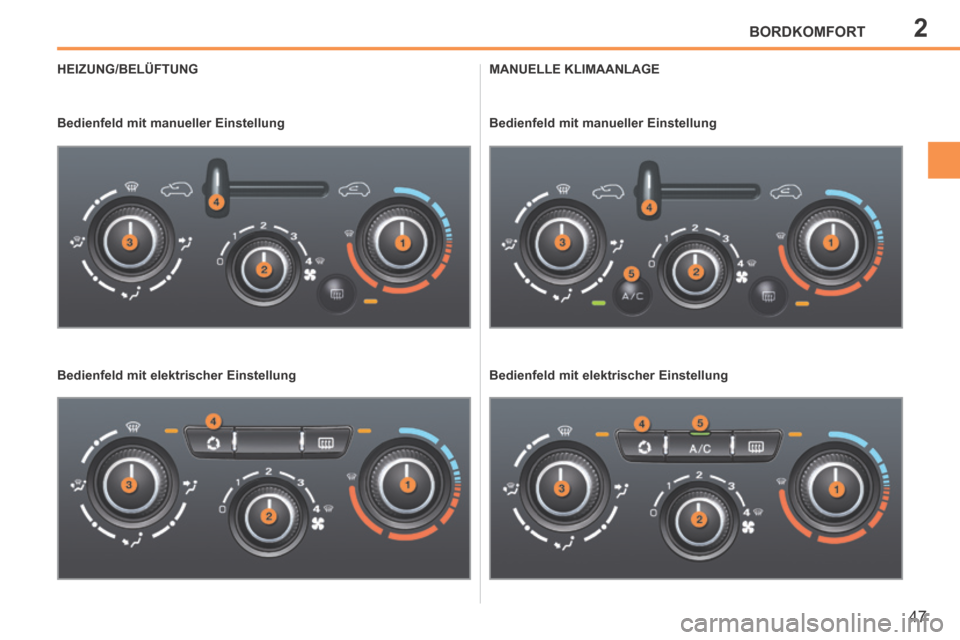

Bedienungsfeld
Die Regler des Belüftungssystems befi nden sich im
Bedienungsfeld
A an der Mittelkonsole, das je nach
Ausführung folgende Funktionen aufweist:
- Einstellung der Komforttemperatur,
- Einstellung der Gebläsestärke,
- Einstellung der Luftverteilung,
- Abtauen und Abtrocknen der Scheiben,
- Einstellung der manuellen oder automatischen Kli- maanlage.

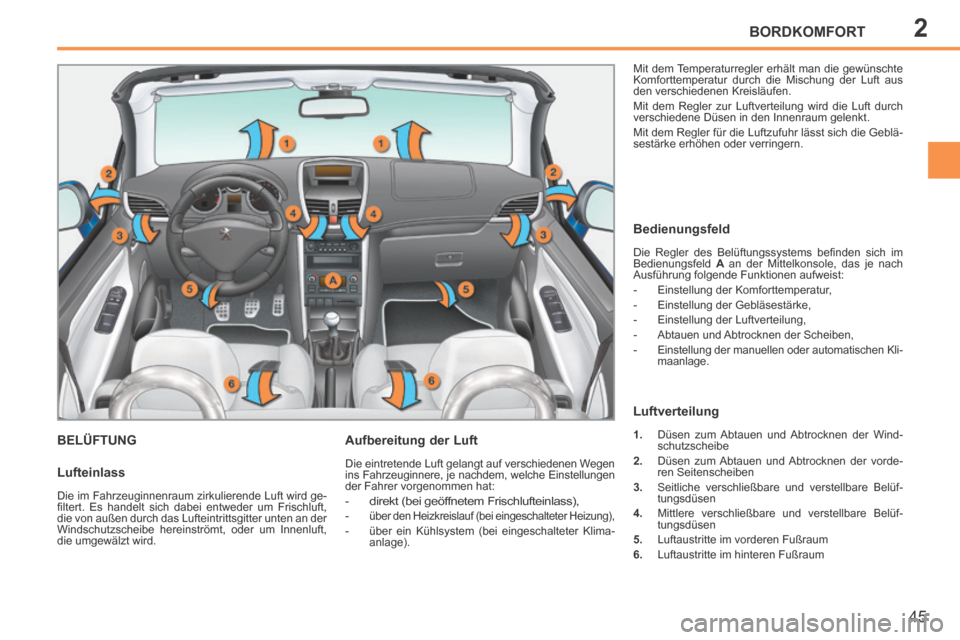

Luftverteilung
1. Düsen zum Abtauen und Abtrocknen der Wind-schutzscheibe
2. Düsen zum Abtauen und Abtrocknen der vorde- ren Seitenscheiben
3. Seitliche verschließbare und verstellbare Belüf- tungsdüsen
4. Mittlere verschließbare und verstellbare Belüf- tungsdüsen
5. Luftaustritte im vorderen Fußraum
6. Luftaustritte im hinteren Fußraum

2
i
BORDKOMFORT
46
207cc_de_Chap02_Confort_ed01-2014
Die Klimaanlage enthält kein Chlor und stellt kei-
ne Gefahr für die Ozonschicht dar. TIPPS FÜR BELÜFTUNG UND KLIMAANLAGE
Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage, damit sie ihre volle Leistung
bringt:
 Um eine gleichmäßige Luftverteilung zu gewährleisten, achten Sie bitte darauf, dass die Lufteintritts-gitter unterhalb der Windschutzscheibe, die Belüftungsdüsen, die Luftaustritte und die Zwangsentlüf-
tung im Kofferraum frei bleiben.
 Der Sensor für die Sonneneinstrahlung am Armaturenbrett darf nicht verdeckt werden, er dient zur Regelung der automatischen Klimaanlage.
 Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für die Dauer v\
on mindestens 5 bis 10 Minu- ten in Betrieb, damit sie voll funktionstüchtig bleibt.
 Achten Sie darauf, dass der Innenraumfi lter in gutem Zustand ist und lassen Sie die Filtereinsätze regelmäßig austauschen.
Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfi lter. Dank seines speziellen zweiten Ak- tivkohlefi lters trägt er zur Reinigung der Atemluft und Sauberkeit des Innenraums bei (Verminderung
von allergischen Reaktionen, Geruchsbelästigung und Fettablagerungen)\
.
 Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktioniert, sollten Sie sie gemäß der im Service-/Garantieheft stehenden Hinweise ebenfalls überprüfen l\
assen.
 Schalten Sie die Klimaanlage aus, wenn diese keine Kühlleistung bringt. Wenden Sie sich in diesem Fall an das PEUGEOT-Händlernetz oder eine qualifi zierte Fachwerkstatt.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei hoher Außentemperatur kann
durch das Ausschalten der Klimaanlage die Motorleistung erhöht und damit auch die Zugleistung verbes-
sert werden.
Wenn die Innentemperatur nach längerem Stehen in der Sonne sehr hoch ist, sollten Sie den Innenraum
für kurze Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr so ein, dass ein ausreichender Austausch der Innenluft gewähr-
leistet ist.
Das in der Klimaanlage entstehende Kondenswasser fl ießt im Stillstand ab. Es ist deshalb normal, wenn
sich unter dem Fahrzeug Wasser ansammelt.

2BORDKOMFORT
47
207cc_de_Chap02_Confort_ed01-2014
HEIZUNG/BELÜFTUNG
Bedienfeld mit manueller Einstellung
Bedienfeld mit elektrischer Einstellung
MANUELLE KLIMAANLAGE
Bedienfeld mit manueller Einstellung
Bedienfeld mit elektrischer Einstellung

2
i
BORDKOMFORT
48
207cc_de_Chap02_Confort_ed01-2014
2. Regelung der Luftzufuhr  Stellen Sie die Gebläsestärke durch Drehen des Reglers von 1 bis 4 nach
Ihren Bedürfnissen ein. Windschutzscheibe, Seitenscheiben und
Fußraum.
Fußraum (Belüftungsdüsen geschlossen) .
Mittlere und seitliche
Belüftungsdüsen .
 Drehen Sie den Regler von blau (kalt)
nach rot (warm), um die Temperatur
nach Ihren Bedürfnissen einzustellen. Windschutzscheibe und Seitenscheiben.
1. Temperaturregelung
Der Regler für die Luftstromverteilung
kann auch in eine durch einen Punkt "
●"
gekennzeichnete Zwischenposition ge-
stellt werden.
Heizung/Belüftung und Klimaanlage funktionieren nur
bei laufendem Motor.

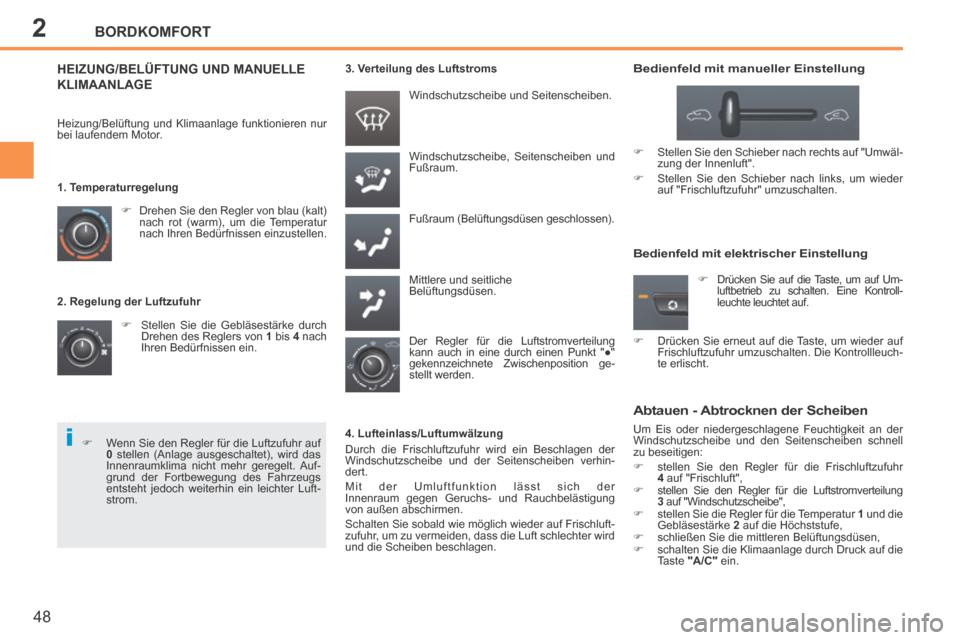

HEIZUNG/BELÜFTUNG UND MANUELLE KLIMAANLAGE
Bedienfeld mit manueller Einstellung
4. Lufteinlass/Luftumwälzung
Durch die Frischluftzufuhr wird ein Beschlagen der
Windschutzscheibe und der Seitenscheiben verhin-
dert.
Mit der Umluftfunktion lässt sich der
Innenraum gegen Geruchs- und Rauchbelästigung
von außen abschirmen.
Schalten Sie sobald wie möglich wieder auf Frischluft-
zufuhr, um zu vermeiden, dass die Luft schlechter wird
und die Scheiben beschlagen.
Bedienfeld mit elektrischer Einstellung
Abtauen - Abtrocknen der Scheiben
Um Eis oder niedergeschlagene Feuchtigkeit an der
Windschutzscheibe und den Seitenscheiben schnell
zu beseitigen:
 stellen Sie den Regler für die Frischluftzufuhr
4 auf "Frischluft",
 stellen Sie den Regler für die Luftstromverteilung

3 auf "Windschutzscheibe",
 stellen Sie die Regler für die Temperatur 1 und die
Gebläsestärke 2 auf die Höchststufe,
 schließen Sie die mittleren Belüftungsdüsen,
 schalten Sie die Klimaanlage durch Druck auf die Taste "A/C" ein.
 Wenn Sie den Regler für die Luftzufuhr auf
0 stellen (Anlage ausgeschaltet), wird das
Innenraumklima nicht mehr geregelt. Auf-
grund der Fortbewegung des Fahrzeugs
entsteht jedoch weiterhin ein leichter Luft-
strom. 3. Verteilung des Luftstroms
 Stellen Sie den Schieber nach rechts auf "Umwäl-zung der Innenluft".
 Stellen Sie den Schieber nach links, um wieder auf "Frischluftzufuhr" umzuschalten.
 Drücken Sie auf die Taste, um auf Um-luftbetrieb zu schalten. Eine Kontroll-
leuchte leuchtet auf.
 Drücken Sie erneut auf die Taste, um wieder auf Frischluftzufuhr umzuschalten. Die Kontrollleuch-
te erlischt.
