Peugeot 207 CC 2014 Návod k obsluze (in Czech)

9PRAKTICKÉ INFORMACE
139
207cc_cs_Chap09_Info pratiques_ed01-2014

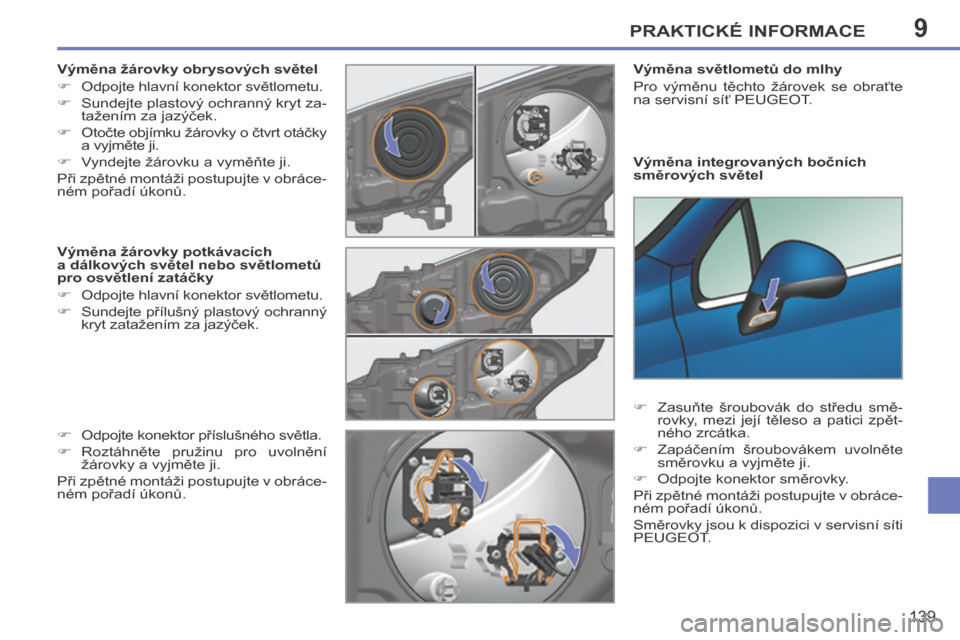

Výměna integrovaných bočních
směrových světel Výměna světlometů do mlhy
Pro výměnu těchto žárovek se obraťte
na servisní síť PEUGEOT.
 Zasuňte šroubovák do středu smě-rovky, mezi její těleso a patici zpět-
ného zrcátka.
 Zapáčením šroubovákem uvolněte směrovku a vyjměte ji.
 Odpojte konektor směrovky.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.
Směrovky jsou k dispozici v servisní síti
PEUGEOT.
Výměna žárovky obrysových světel
 Odpojte hlavní konektor světlometu.
 Sundejte plastový ochranný kryt za-
tažením za jazýček.
 Otočte objímku žárovky o čtvrt otáčky a vyjměte ji.
 Vyndejte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.
Výměna žárovky potkávacích
a dálkových světel nebo světlometů
pro osvětlení zatáčky
 Odpojte hlavní konektor světlometu.
 Sundejte přílušný plastový ochranný kryt zatažením za jazýček.
 Odpojte konektor příslušného světla.
 Roztáhněte pružinu pro uvolnění žárovky a vyjměte ji.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.

9
i
PRAKTICKÉ INFORMACE
140
207cc_cs_Chap09_Info pratiques_ed01-2014

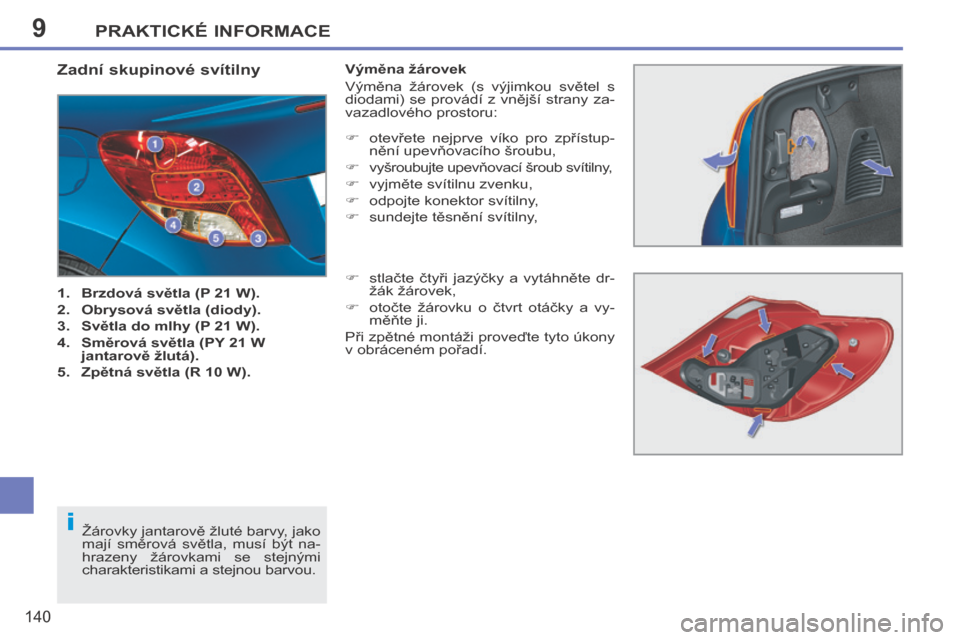

Zadní skupinové svítilny
1. Brzdová světla (P 21 W).
2. Obrysová světla (diody).
3. Světla do mlhy (P 21 W).
4. Směrová světla (PY 21 W jantarově žlutá).
5. Zpětná světla (R 10 W). Výměna žárovek
Výměna žárovek (s výjimkou světel s
diodami) se provádí z vnější strany za-
vazadlového prostoru:
 otevřete nejprve víko pro zpřístup-
nění upevňovacího šroubu,
 vyšroubujte upevňovací šroub svítilny,
 vyjměte svítilnu zvenku,
 odpojte konektor svítilny,
 sundejte těsnění svítilny,
 stlačte čtyři jazýčky a vytáhněte dr- žák žárovek,
 otočte žárovku o čtvrt otáčky a vy- měňte ji.
Při zpětné montáži proveďte tyto úkony
v obráceném pořadí.
Žárovky jantarově žluté barvy, jako
mají směrová světla, musí být na-
hrazeny žárovkami se stejnými
charakteristikami a stejnou barvou.

9
!
PRAKTICKÉ INFORMACE
141
207cc_cs_Chap09_Info pratiques_ed01-2014

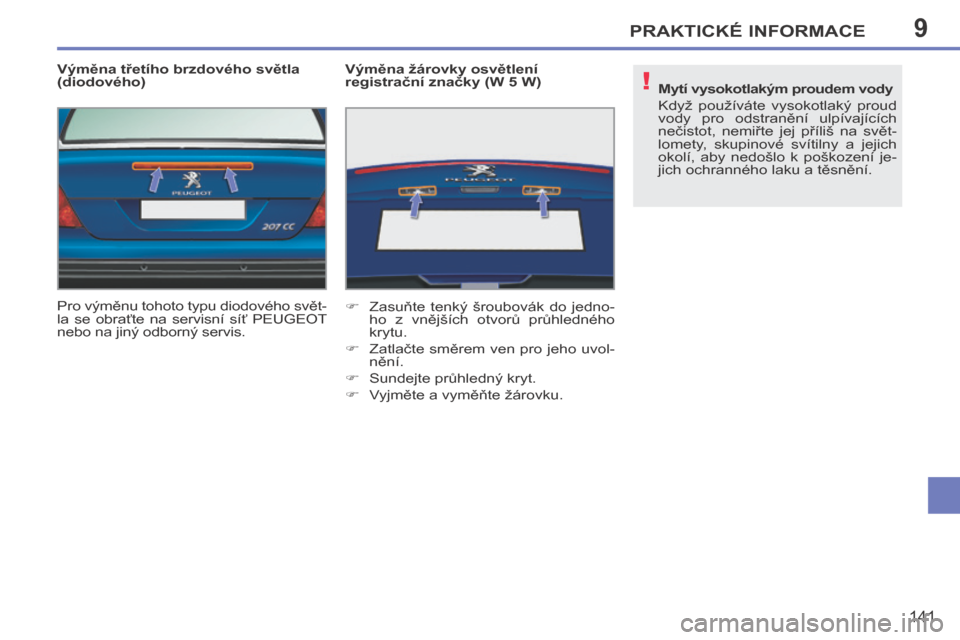

Výměna třetího brzdového světla
(diodového)
Pro výměnu tohoto typu diodového svět-
la se obraťte na servisní síť PEUGEOT
nebo na jiný odborný servis. Výměna žárovky osvětlení
registrační značky (W 5 W)
 Zasuňte tenký šroubovák do jedno-
ho z vnějších otvorů průhledného
krytu.
 Zatlačte směrem ven pro jeho uvol- nění.
 Sundejte průhledný kryt.
 Vyjměte a vyměňte žárovku. Mytí vysokotlakým proudem vody

Když používáte vysokotlaký proud
vody pro odstranění ulpívajících
nečistot, nemiřte jej příliš na svět-
lomety, skupinové svítilny a jejich
okolí, aby nedošlo k poškození je-
jich ochranného laku a těsnění.

9
!
i
PRAKTICKÉ INFORMACE
142
207cc_cs_Chap09_Info pratiques_ed01-2014
PEUGEOT odmítá odpovědnost
za náklady na opravu vozidla nebo
za poruchy jeho funkce způsobené
instalací doplňkového vybavení,
které není dodáváno a doporučeno
společností PEUGEOT a nebylo
namontováno podle jejích pokynů,
zvláště pokud je spotřeba všech
těchto dodatečně zapojených
přístrojů dohromady vyšší než
10 miliampér. Instalace elektrických doplňko-
vých zařízení
Elektrický obvod vozidla je určen
pro fungování se sériovými nebo na
přání montovanými prvky výbavy.
Před instalováním dalšího příslu-
šenství nebo doplňků do vozidla se
poraďte s pracovníky servisní sítě
PEUGEOT nebo jiného odborného
servisu.

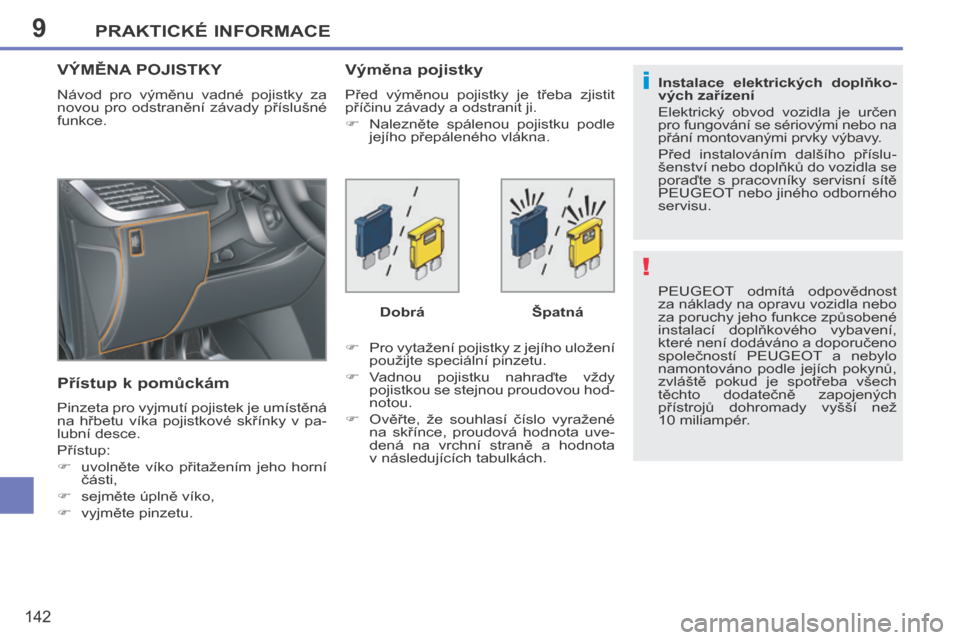

VÝMĚNA POJISTKY
Návod pro výměnu vadné pojistky za
novou pro odstranění závady příslušné
funkce.
Přístup k pomůckám
Pinzeta pro vyjmutí pojistek je umístěná
na hřbetu víka pojistkové skřínky v pa-
lubní desce.
Přístup:
 uvolněte víko přitažením jeho horní části,
 sejměte úplně víko,
 vyjměte pinzetu.
Výměna pojistky
Před výměnou pojistky je třeba zjistit
příčinu závady a odstranit ji.
 Nalezněte spálenou pojistku podle jejího přepáleného vlákna.
 Pro vytažení pojistky z jejího uložení použijte speciální pinzetu.
 Vadnou pojistku nahraďte vždy pojist kou se stejnou proudovou hod-
notou.
 Ověřte, že souhlasí číslo vyražené na skřínce, proudová hodnota uve-
dená na vrchní straně a hodnota
v následujících tabulkách. Dobrá
Špatná

9PRAKTICKÉ INFORMACE
143
207cc_cs_Chap09_Info pratiques_ed01-2014

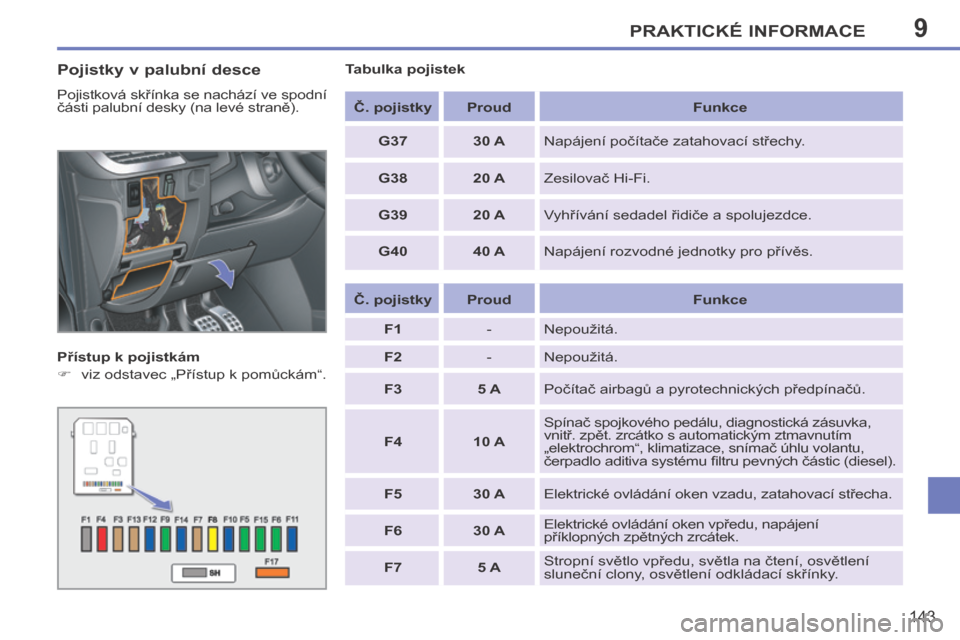

Pojistky v palubní desce
Pojistková skřínka se nachází ve spodní
části palubní desky (na levé straně).
Přístup k pojistkám
 viz odstavec „Přístup k pomůckám“. Tabulka pojistek
Č. pojistky Proud Funkce
G37 30 A Napájení počítače zatahovací střechy.
G38 20 A Zesilovač Hi-Fi.
G39 20 A Vyhřívání sedadel řidiče a spolujezdce.
G40 40 A Napájení rozvodné jednotky pro přívěs.
Č. pojistky Proud Funkce
F1 - Nepoužitá.
F2 - Nepoužitá.
F3 5 A Počítač airbagů a pyrotechnických předpínačů.
F4 10 A Spínač spojkového pedálu, diagnostická zásuvka,
vnitř. zpět. zrcátko s automatickým ztmavnutím
„elektrochrom“, klimatizace, snímač úhlu volantu,
čerpadlo aditiva systému fi ltru pevných částic (diesel).
F5 30 A Elektrické ovládání oken vzadu, zatahovací střecha.
F6 30 A Elektrické ovládání oken vpředu, napájení
příklopných zpětných zrcátek.
F7 5 A Stropní světlo vpředu, světla na čtení, osvětlení
sluneční clony, osvětlení odkládací skřínky.

9PRAKTICKÉ INFORMACE
144
207cc_cs_Chap09_Info pratiques_ed01-2014
Č. pojistky Proud Funkce
F8 20 A Rádio s telefonem, vícefunkční obrazovka, hodiny,
ovladače pod volantem, detekce poklesu tlaku
v pneu, rozvodná jednotka pro přívěs, alarm
(dodatečně montovaná výbava).
F9 30 A
Zásuvka 12 V vpředu, stropní světlo vpředu, lampičky na
čtení, osvětlení sluneční clony, osvětlení odkládací skřínky.
F10 15 A Siréna alarmu, počítač alarmu, světlomety pro
osvětlení zatáčky.
F 11 15 A Diagnostická zásuvka, slaboproudá spínací
skřínka, počítač automatické převodovky.
F12 15 A Snímač světelné intenzity, rozvodná jednotka pro
přívěs, zatahovací střecha.
F13 5 A Rozvodná jednotka motoru, relé ABS, dvoufunkční
brzdový spínač.
F14 15 A Přístrojová deska, panel kontrolek pásů, seřizování
světlometů, klimatizace, autorádio, sada hands
free, počítač parkovacího asistenta vzadu.
F15 30 A Zamykání a nadstandardní zamykání.
F17 40 A Odmrazování zadního skla a vnějších zpětných
zrcátek.
SH - Bočník PARC.

9PRAKTICKÉ INFORMACE
145
207cc_cs_Chap09_Info pratiques_ed01-2014

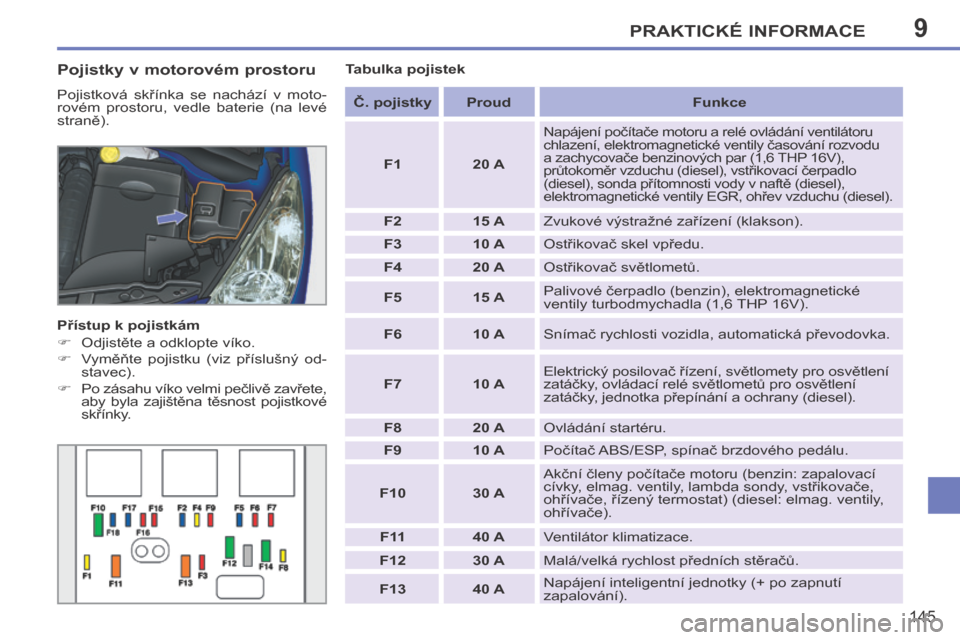

Pojistky v motorovém prostoru
Pojistková skřínka se nachází v moto-
rovém prostoru, vedle baterie (na levé
straně).
Přístup k pojistkám
 Odjistěte a odklopte víko.
 Vyměňte pojistku (viz příslušný od-stavec).
 Po zásahu víko velmi pečlivě zavřete,
aby byla zajištěna těsnost pojistkové
skřínky. Tabulka pojistek
Č. pojistky Proud Funkce
F1 20 A
Napájení počítače motoru a relé ovládání ventilátoru
chlazení, elektromagnetické ventily časování rozvodu
a zachycovače benzinových par (1,6 THP 16V),
průtokoměr vzduchu (diesel), vstřikovací čerpadlo
(diesel), sonda přítomnosti vody v naftě (diesel),
elektromagnetické ventily EGR, ohřev vzduchu (diesel).
F2 15 A Zvukové výstražné zařízení (klakson).
F3 10 A Ostřikovač skel vpředu.
F4 20 A Ostřikovač světlometů.
F5 15 A Palivové čerpadlo (benzin), elektromagnetické
ventily turbodmychadla (1,6 THP 16V).
F6 10 A Snímač rychlosti vozidla, automatická převodovka.
F7 10 A Elektrický posilovač řízení, světlomety pro osvětlení
zatáčky, ovládací relé světlometů pro osvětlení
zatáčky, jednotka přepínání a ochrany (diesel).
F8 20 A Ovládání startéru.
F9 10 A Počítač ABS/ESP, spínač brzdového pedálu.
F10 30 A Akční členy počítače motoru (benzin: zapalovací
cívky, elmag. ventily, lambda sondy, vstřikovače,
ohřívače, řízený termostat) (diesel: elmag. ventily,
ohřívače).
F 11 40 A Ventilátor klimatizace.
F12 30 A Malá/velká rychlost předních stěračů.
F13 40 A Napájení inteligentní jednotky (+ po zapnutí
zapalování).

9PRAKTICKÉ INFORMACE
146
207cc_cs_Chap09_Info pratiques_ed01-2014

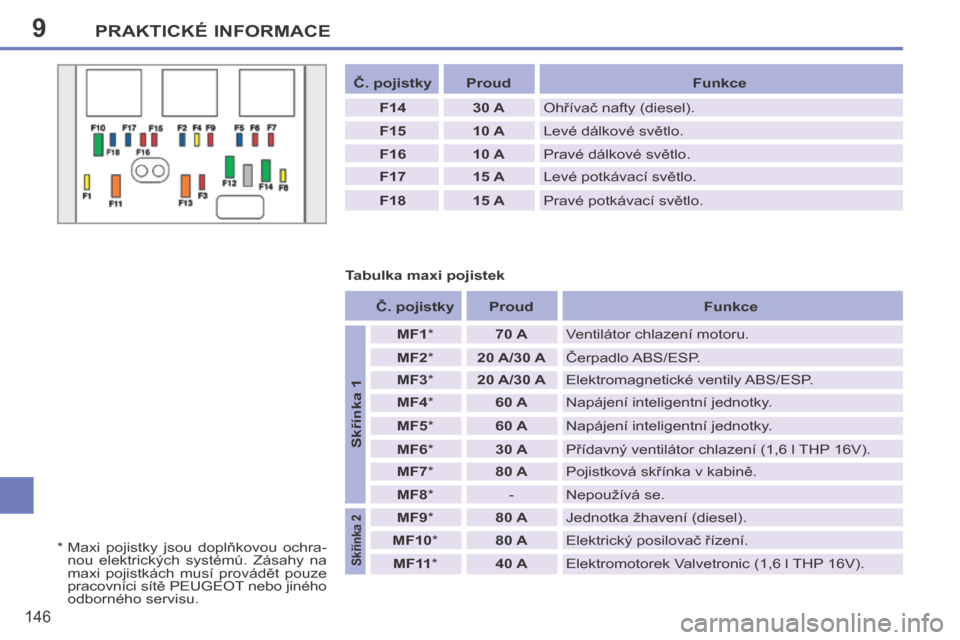

Č. pojistky Proud Funkce
F14 30 A Ohřívač nafty (diesel).
F15 10 A Levé dálkové světlo.
F16 10 A Pravé dálkové světlo.
F17 15 A Levé potkávací světlo.
F18 15 A Pravé potkávací světlo.
Tabulka maxi pojistek
* Maxi pojistky jsou doplňkovou ochra- nou elektrických systémů. Zásahy na
maxi pojistkách musí provádět pouze
pracovníci sítě PEUGEOT nebo jiného
odborného servisu. Č. pojistky
Proud Funkce
Skřínka 1
MF1 * 70 A Ventilátor chlazení motoru.
MF2 * 20 A/30 A Čerpadlo ABS/ESP.
MF3 * 20 A/30 A Elektromagnetické ventily ABS/ESP.
MF4 * 60 A Napájení inteligentní jednotky.
MF5 * 60 A Napájení inteligentní jednotky.
MF6 * 30 A Přídavný ventilátor chlazení (1,6 l THP 16V).
MF7 * 80 A Pojistková skřínka v kabině.
MF8 * - Nepoužívá se.
Skřínka 2
MF9 * 80 A Jednotka žhavení (diesel).
MF10 * 80 A Elektrický posilovač řízení.
MF11 * 40 A Elektromotorek Valvetronic (1,6 l THP 16V).

9
!
PRAKTICKÉ INFORMACE
147
207cc_cs_Chap09_Info pratiques_ed01-2014

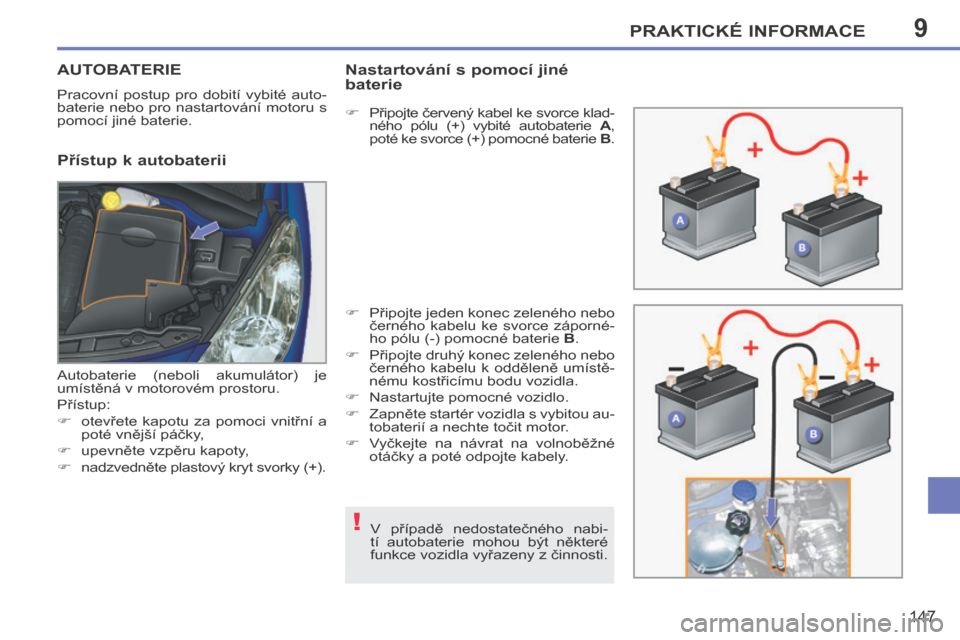

AUTOBATERIE
Pracovní postup pro dobití vybité auto-
baterie nebo pro nastartování motoru s
pomocí jiné baterie.
Přístup k autobaterii
Nastartování s pomocí jiné baterie
 Připojte červený kabel ke svorce klad-
ného pólu (+) vybité autobaterie A ,
poté ke svorce (+) pomocné baterie B .
 Připojte jeden konec zeleného nebo černého kabelu ke svorce záporné-
ho pólu (-) pomocné baterie B .
 Připojte druhý konec zeleného nebo černého kabelu k odděleně umístě-
nému kostřicímu bodu vozidla.
 Nastartujte pomocné vozidlo.
 Zapněte startér vozidla s vybitou au- tobaterií a nechte točit motor.
 Vyčkejte na návrat na volnoběžné otáčky a poté odpojte kabely.
Autobaterie (neboli akumulátor) je
umístěná v motorovém prostoru.
Přístup:
 otevřete kapotu za pomoci vnitřní a
poté vnější páčky,
 upevněte vzpěru kapoty,
 nadzvedněte plastový kryt svorky (+).
V případě nedostatečného nabi-
tí autobaterie mohou být některé
funkce vozidla vyřazeny z činnosti.

9
!
i
PRAKTICKÉ INFORMACE

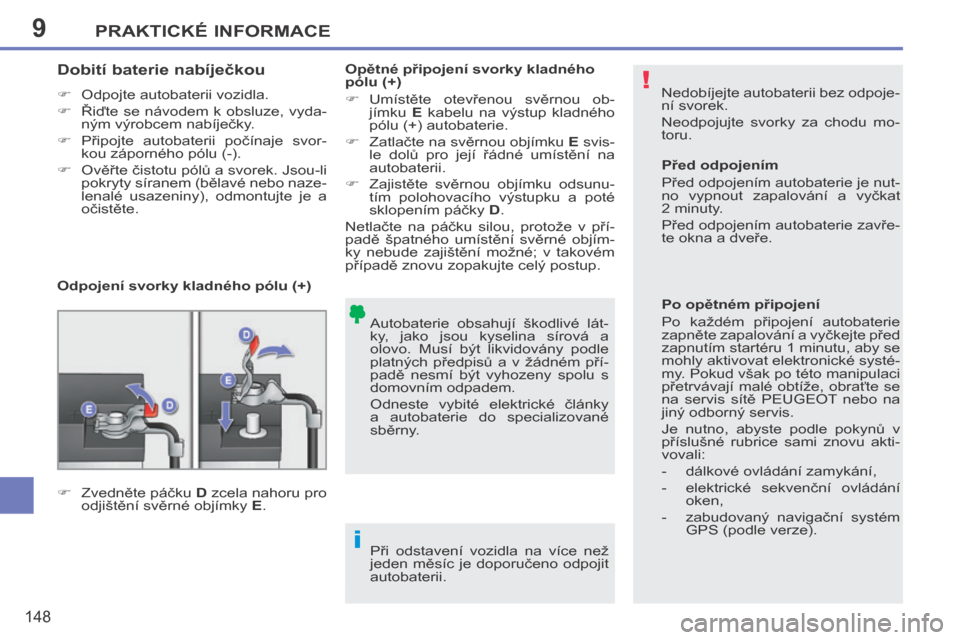

148
207cc_cs_Chap09_Info pratiques_ed01-2014
Nedobíjejte autobaterii bez odpoje-
ní svorek.
Neodpojujte svorky za chodu mo-
toru.
Autobaterie obsahují škodlivé lát-
ky, jako jsou kyselina sírová a
olovo. Musí být likvidovány podle
platných předpisů a v žádném pří-
padě nesmí být vyhozeny spolu s
domovním odpadem.
Odneste vybité elektrické články
a autobaterie do specializované
sběrny.
Dobití baterie nabíječkou
 Odpojte autobaterii vozidla.
 Řiďte se návodem k obsluze, vyda- ným výrobcem nabíječky.
 Připojte autobaterii počínaje svor- kou záporného pólu (-).
 Ověřte čistotu pólů a svorek. Jsou-li pokryty síranem (bělavé nebo naze-
lenalé usazeniny), odmontujte je a
očistěte.
Při odstavení vozidla na více než
jeden měsíc je doporučeno odpojit
autobaterii. Před odpojením
Před odpojením autobaterie je nut-
no vypnout zapalování a vyčkat
2 minuty.
Před odpojením autobaterie zavře-
te okna a dveře.
Po opětném připojení
Po každém připojení autobaterie
zapněte zapalování a vyčkejte před
zapnutím startéru 1 minutu, aby se
mohly aktivovat elektronické systé-
my. Pokud však po této manipulaci
přetrvávají malé obtíže, obraťte se
na servis sítě PEUGEOT nebo na
jiný odborný servis.
Je nutno, abyste podle pokynů v
příslušné rubrice sami znovu akti-
vovali:
- dálkové ovládání zamykání,
- elektrické sekvenční ovládání
oken,
- zabudovaný navigační systém GPS (podle verze).
Odpojení svorky kladného pólu (+)
Opětné připojení svorky kladného
pólu (+)
 Umístěte otevřenou svěrnou ob-
jímku E kabelu na výstup kladného
pólu (+) autobaterie.
 Zatlačte na svěrnou objímku E svis-
le dolů pro její řádné umístění na
autobaterii.
 Zajistěte svěrnou objímku odsunu- tím polohovacího výstupku a poté
sklopením páčky D .
Netlačte na páčku silou, protože v pří-
padě špatného umístění svěrné objím-
ky nebude zajištění možné; v takovém
případě znovu zopakujte celý postup.
 Zvedněte páčku D zcela nahoru pro
odjištění svěrné objímky E .
