Page 181 of 291
PRAKTISCHE TIPPS
177
F ü r d i e B e h e b u n g v o n F u n k t i -
onsstörungen, deren Ursache
der Einbau und die Verwendung
von elektrischem Zubehör, welches
n i c h t v o n P E U G E O T g e l i e f e r t u n d e m p -
f o h l e n w i r d u n d / o d e r n i c h t n a c h d e n
e n t s p r e c h e n d e n P E U G E O T - R i c h t l i n i e n
e i n g e b a u t w u r d e , ü b e r n i m m t g r u n d -
sätzlich keine Haftung, leistet keinen
Ersatz und erstattet nicht die daraus
entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr
als 10 mA beträgt. Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres
Fahrzeugs wurde so konzipiert, dass
s i e m i t d e r e l e k t r i s c h e n S e r i e n - o d e r
E x t r a a u s s t a t t u n g s t ö r u n g s f r e i f u n k t i -
oniert.
B i t t e w e n d e n S i e s i c h a n e i n e n V e r -
t r e t e r d e s P E U G E O T - H ä n d l e r n e t z e s ,
bevor Sie noch weitere elektrische
Zubehörteile einbauen.

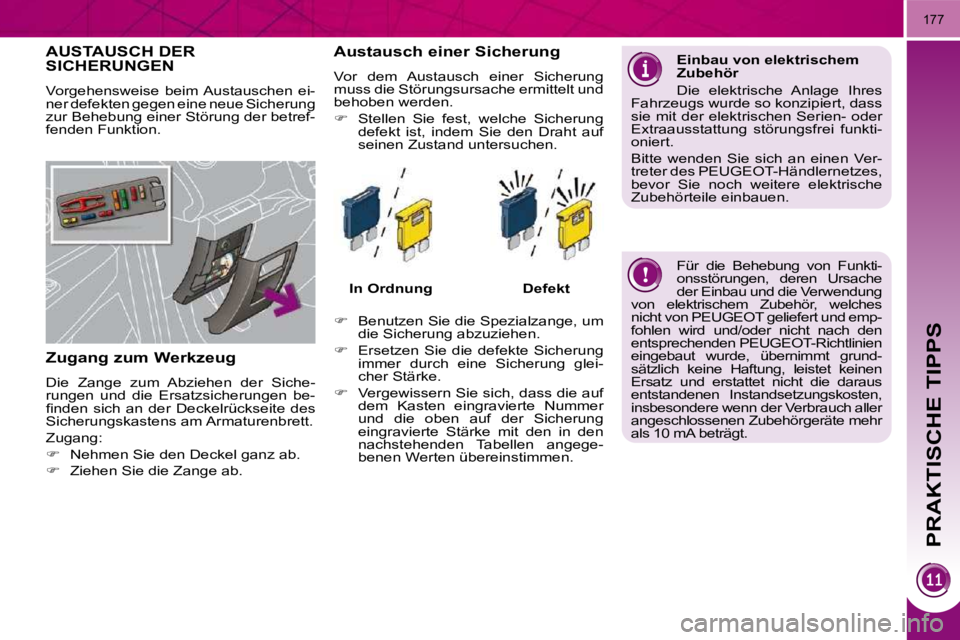

AUSTAUSCH DER SICHERUNGEN
V o r g e h e n s w e i s e b e i m A u s t a u s c h e n e i -
ner defekten gegen eine neue Sicherung
z u r B e h e b u n g e i n e r S t ö r u n g d e r b e t r e f -
fenden Funktion.
Zugang zum Werkzeug
D i e Z a n g e z u m A b z i e h e n d e r S i c h e -
r u n g e n u n d d i e E r s a t z s i c h e r u n g e n b e -
fi n d e n s i c h a n d e r D e c k e l r ü c k s e i t e d e s
Sicherungskastens am Armaturenbrett.
Zugang:
Nehmen Sie den Deckel ganz ab.
Ziehen Sie die Zange ab.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt und
behoben werden.
Stellen Sie fest, welche Sicherung
defekt ist, indem Sie den Draht auf
seinen Zustand untersuchen.
Benutzen Sie die Spezialzange, um
die Sicherung abzuziehen.
Ersetzen Sie die defekte Sicherung
i m m e r d u r c h e i n e S i c h e r u n g g l e i -
cher Stärke.
Vergewissern Sie sich, dass die auf
dem Kasten eingravierte Nummer
und die oben auf der Sicherung
eingravierte Stärke mit den in den
n a c h s t e h e n d e n T a b e l l e n a n g e g e -
benen Werten übereinstimmen.
In Ordnung Defekt
Page 182 of 291
PRAKTISCHE TIPPS

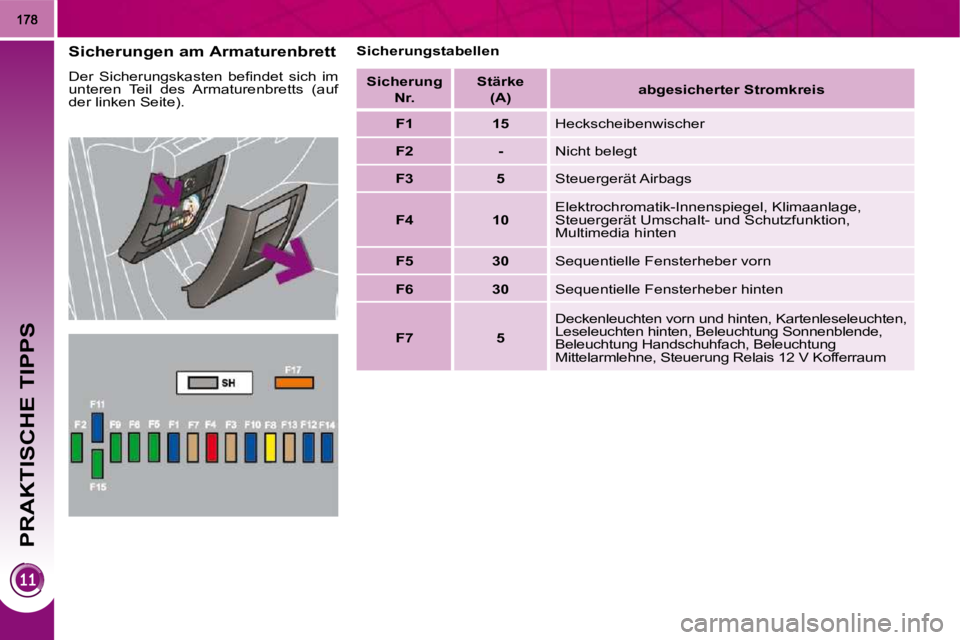

Sicherungen am Armaturenbrett
D e r S i c h e r u n g s k a s t e n b e fi n d e t s i c h i m
unteren Teil des Armaturenbretts (auf
der linken Seite). Sicherungstabellen
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F1 15 Heckscheibenwischer
F2 - Nicht belegt
F3 5 Steuergerät Airbags
F4 10 E l e k t r o c h r o m a t i k - I n n e n s p i e g e l , K l i m a a n l a g e ,
S t e u e r g e r ä t U m s c h a l t - u n d S c h u t z f u n k t i o n ,
Multimedia hinten
F5 30 Sequentielle Fensterheber vorn
F6 30 Sequentielle Fensterheber hinten
F7 5 Deckenleuchten vorn und hinten, Kartenleseleuchten
,
Leseleuchten hinten, Beleuchtung Sonnenblende,
Beleuchtung Handschuhfach, Beleuchtung
Mittelarmlehne, Steuerung Relais 12 V Kofferraum
Page 183 of 291
PRAKTISCHE TIPPS
179

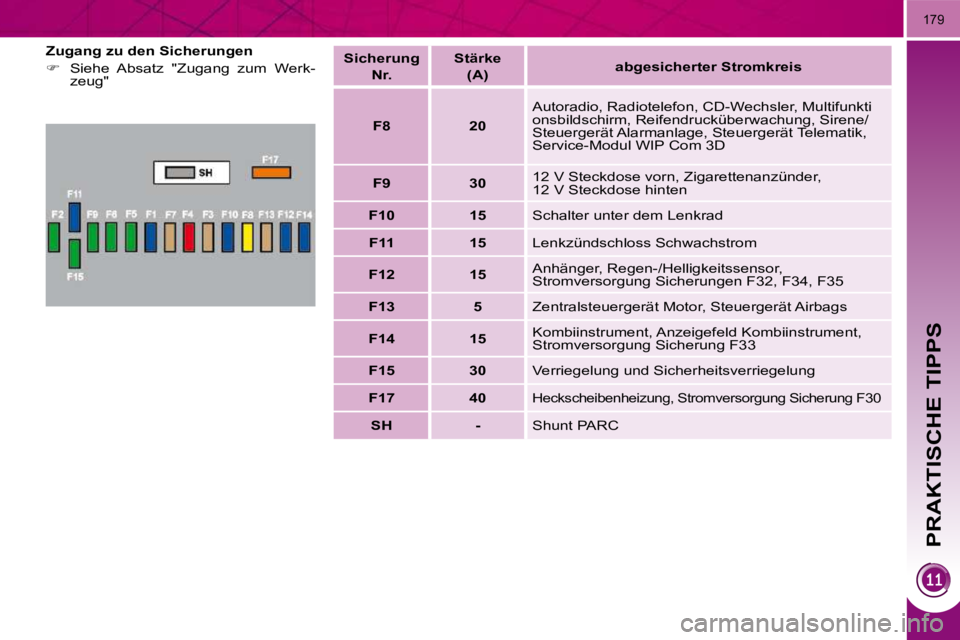

Zugang zu den Sicherungen
S i e h e A b s a t z " Z u g a n g z u m W e r k -
zeug" Sicherung
Nr. Stärke
(A) abgesicherter Stromkreis
F8 20 A u t o r a d i o , R a d i o t e l e f o n , C D - W e c h s l e r , M u l t i f u n k t i
o n s b i l d s c h i r m , R e i f e n d r u c k ü b e r w a c h u n g , S i r e n e /
Steuergerät Alarmanlage, Steuergerät Telematik,
S e r v i c e - M o d u l W I P C o m 3 D
F9 30 12 V Steckdose vorn, Zigarettenanzünder,
12 V Steckdose hinten
F10 15 Schalter unter dem Lenkrad
F11 15 Lenkzündschloss Schwachstrom
F12 15 A n h ä n g e r , R e g e n - / H e l l i g k e i t s s e n s o r ,
Stromversorgung Sicherungen F32, F34, F35
F13 5 Zentralsteuergerät Motor, Steuergerät Airbags
F14 15 Kombiinstrument, Anzeigefeld Kombiinstrument,
Stromversorgung Sicherung F33
F15 30 Verriegelung und Sicherheitsverriegelung
F17 40
Heckscheibenheizung, Stromversorgung Sicherung F30
SH - Shunt PARC
Page 184 of 291
PRAKTISCHE TIPPS
180

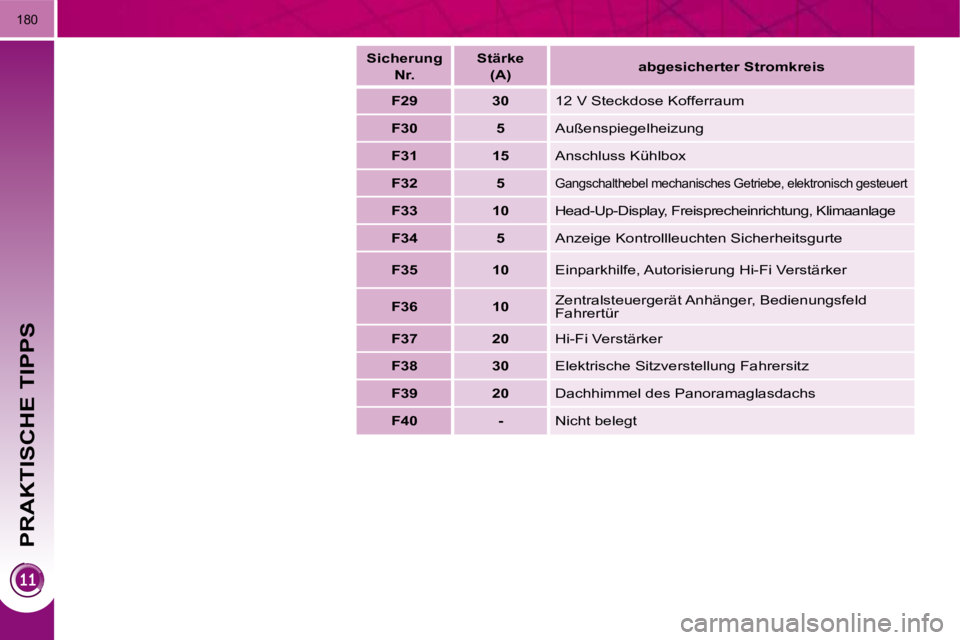

Sicherung Nr. Stärke
(A) abgesicherter Stromkreis
F29 30 12 V Steckdose Kofferraum
F30 5 Außenspiegelheizung
F31 15 Anschluss Kühlbox
F32 5
Gangschalthebel mechanisches Getriebe, elektronisch gesteuert
F33 10 H e a d - U p - D i s p l a y , F r e i s p r e c h e i n r i c h t u n g , K l i m a a n l a g e
F34 5 Anzeige Kontrollleuchten Sicherheitsgurte
F35 10 E i n p a r k h i l f e , A u t o r i s i e r u n g H i - F i V e r s t ä r k e r
F36 10 Zentralsteuergerät Anhänger, Bedienungsfeld
Fahrertür
F37 20 H i - F i V e r s t ä r k e r
F38 30 Elektrische Sitzverstellung Fahrersitz
F39 20 Dachhimmel des Panoramaglasdachs
F40 - Nicht belegt
Page 185 of 291
PRAKTISCHE TIPPS
181

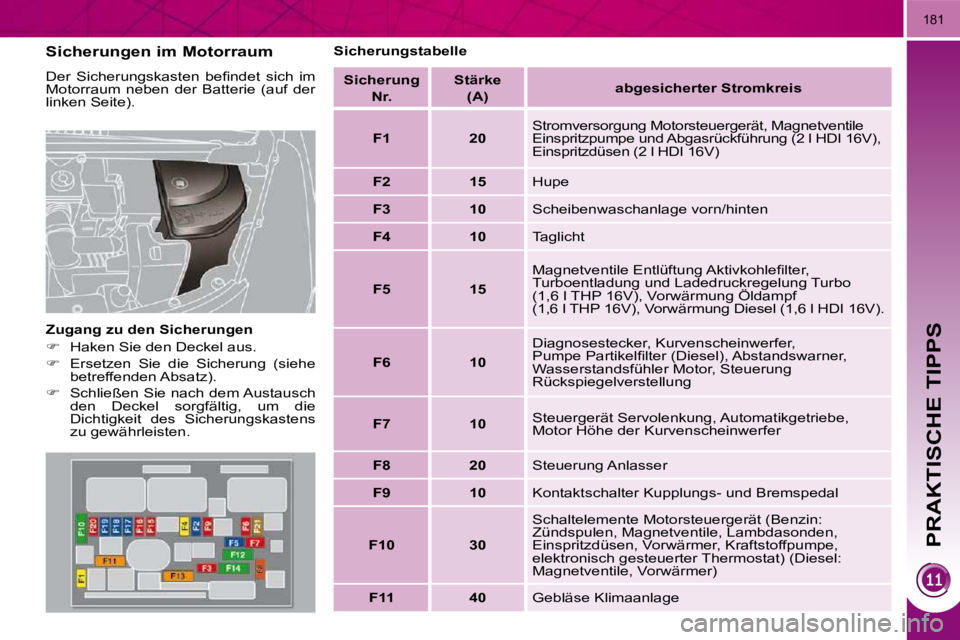

Sicherungen im Motorraum
D e r S i c h e r u n g s k a s t e n b e fi n d e t s i c h i m
Motorraum neben der Batterie (auf der
linken Seite).
Zugang zu den Sicherungen
Haken Sie den Deckel aus.
Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).
Schließen Sie nach dem Austausch
den Deckel sorgfältig, um die
Dichtigkeit des Sicherungskastens
zu gewährleisten. Sicherungstabelle
Sicherung Nr. Stärke
(A) abgesicherter Stromkreis
F1 20 Stromversorgung Motorsteuergerät, Magnetventile
Einspritzpumpe und Abgasrückführung (2 l HDI 16V),
Einspritzdüsen (2 l HDI 16V)
F2 15 Hupe
F3 10 S c h e i b e n w a s c h a n l a g e v o r n / h i n t e n
F4 10 Taglicht
F5 15 M a g n e t v e n t i l e E n t l ü f t u n g A k t i v k o h l e fi l t e r ,
Turboentladung und Ladedruckregelung Turbo
(1,6 l THP 16V), Vorwärmung Öldampf
(1,6 l THP 16V), Vorwärmung Diesel (1,6 l HDI 16V).
F6 10 Diagnosestecker, Kurvenscheinwerfer,
P u m p e P a r t i k e l fi l t e r ( D i e s e l ) , A b s t a n d s w a r n e r ,
Wasserstandsfühler Motor, Steuerung
Rückspiegelverstellung
F7 10 Steuergerät Servolenkung, Automatikgetriebe,
Motor Höhe der Kurvenscheinwerfer
F8 20 Steuerung Anlasser
F9 10 K o n t a k t s c h a l t e r K u p p l u n g s - u n d B r e m s p e d a l
F10 30 Schaltelemente Motorsteuergerät (Benzin:
Zündspulen, Magnetventile, Lambdasonden,
Einspritzdüsen, Vorwärmer, Kraftstoffpumpe,
elektronisch gesteuerter Thermostat) (Diesel:
Magnetventile, Vorwärmer)
F11 40 Gebläse Klimaanlage
Page 186 of 291
PRAKTISCHE TIPPS
182

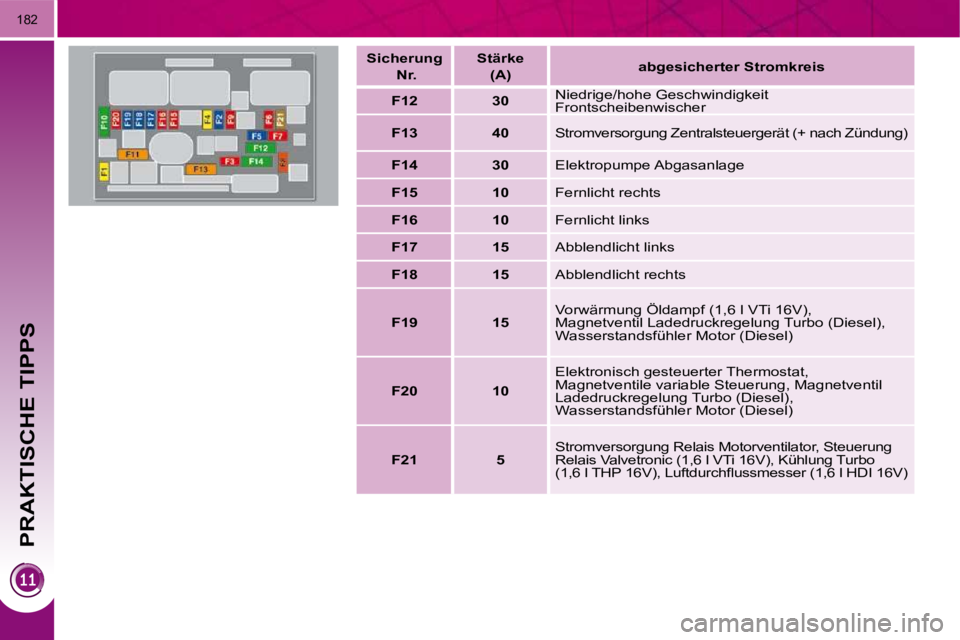

Sicherung Nr. Stärke
(A) abgesicherter Stromkreis
F12 30 N i e d r i g e / h o h e G e s c h w i n d i g k e i t
Frontscheibenwischer
F13 40 Stromversorgung Zentralsteuergerät (+ nach Zünd ung)
F14 30 Elektropumpe Abgasanlage
F15 10 Fernlicht rechts
F16 10 Fernlicht links
F17 15 Abblendlicht links
F18 15 Abblendlicht rechts
F19 15 Vorwärmung Öldampf (1,6 l VTi 16V),
Magnetventil Ladedruckregelung Turbo (Diesel),
Wasserstandsfühler Motor (Diesel)
F20 10 Elektronisch gesteuerter Thermostat,
Magnetventile variable Steuerung, Magnetventil
Ladedruckregelung Turbo (Diesel),
Wasserstandsfühler Motor (Diesel)
F21 5 Stromversorgung Relais Motorventilator, Steuerung
Relais Valvetronic (1,6 l VTi 16V), Kühlung Turbo
( 1 , 6 l T H P 1 6 V ) , L u f t d u r c h fl u s s m e s s e r ( 1 , 6 l H D I 1 6
V )
Page 187 of 291
PRAKTISCHE TIPPS
183

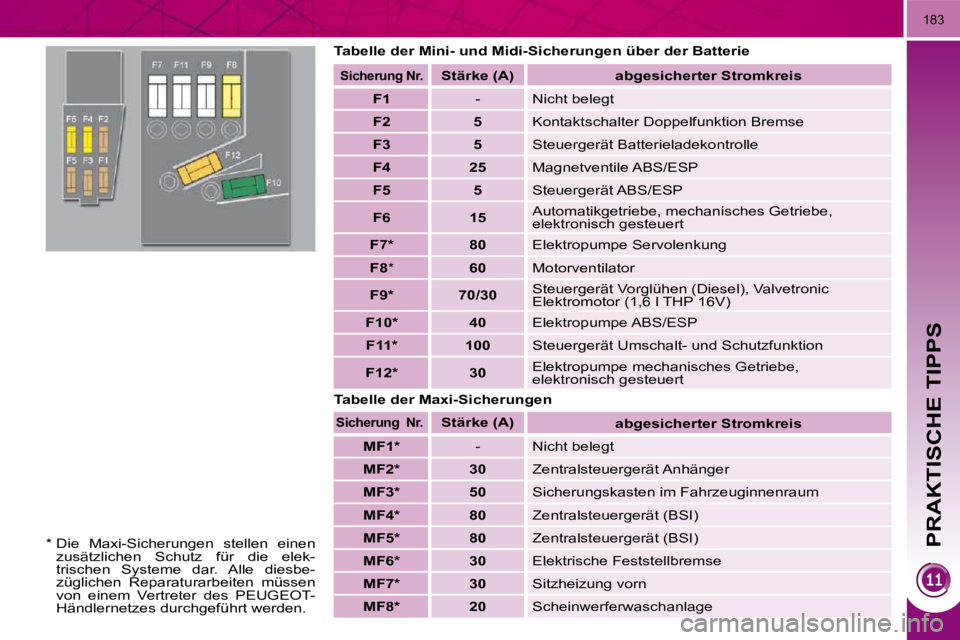

Tabelle der Mini- und Midi-Sicherungen über der Batterie
Tabelle der Maxi-Sicherungen
Sicherung Nr. Stärke (A) abgesicherter Stromkreis
F1 - Nicht belegt
F2 5 Kontaktschalter Doppelfunktion Bremse
F3 5 Steuergerät Batterieladekontrolle
F4 25 M a g n e t v e n t i l e A B S / E S P
F5 5 S t e u e r g e r ä t A B S / E S P
F6 15 Automatikgetriebe, mechanisches Getriebe,
elektronisch gesteuert
F7 * 80 Elektropumpe Servolenkung
F8 * 60 Motorventilator
F9 * 70/
30 Steuergerät Vorglühen (Diesel), Valvetronic
Elektromotor (1,6 l THP 16V)
F10 * 40 E l e k t r o p u m p e A B S / E S P
F11 * 100 S t e u e r g e r ä t U m s c h a l t - u n d S c h u t z f u n k t i o n
F12 * 30 Elektropumpe mechanisches Getriebe,
elektronisch gesteuert
Sicherung Nr. Stärke (A)
abgesicherter Stromkreis
MF1 * - Nicht belegt
MF2 * 30 Zentralsteuergerät Anhänger
MF3 * 50 Sicherungskasten im Fahrzeuginnenraum
MF4 * 80 Zentralsteuergerät (BSI)
MF5 * 80 Zentralsteuergerät (BSI)
MF6 * 30 Elektrische Feststellbremse
MF7 * 3
0 Sitzheizung vorn
MF8 * 20 Scheinwerferwaschanlage
* D i e M a x i - S i c h e r u n g e n s t e l l e n e i n e n
z u s ä t z l i c h e n S c h u t z f ü r d i e e l e k -
t r i s c h e n S y s t e m e d a r . A l l e d i e s b e -
züglichen Reparaturarbeiten müssen
v o n e i n e m V e r t r e t e r d e s P E U G E O T -
Händlernetzes durchgeführt werden.
Page 188 of 291
PRAKTISCHE TIPPS
184

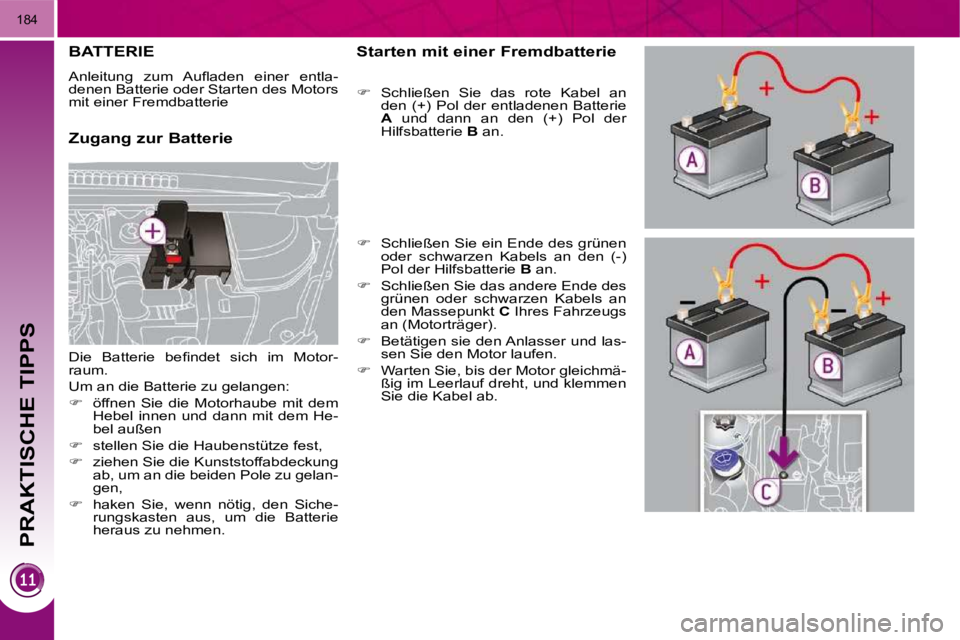

BATTERIE
A n l e i t u n g z u m A u fl a d e n e i n e r e n t l a -
denen Batterie oder Starten des Motors
mit einer Fremdbatterie
Zugang zur Batterie Starten mit einer Fremdbatterie
Schließen Sie das rote Kabel an
den (+) Pol der entladenen Batterie
A und dann an den (+) Pol der
Hilfsbatterie B an.
Schließen Sie ein Ende des grünen
o d e r s c h w a r z e n K a b e l s a n d e n ( - )
Pol der Hilfsbatterie B an.
Schließen Sie das andere Ende des
grünen oder schwarzen Kabels an
den Massepunkt C Ihres Fahrzeugs
an (Motorträger).
B e t ä t i g e n s i e d e n A n l a s s e r u n d l a s -
sen Sie den Motor laufen.
W a r t e n S i e , b i s d e r M o t o r g l e i c h m ä -
ßig im Leerlauf dreht, und klemmen
Sie die Kabel ab.
D i e B a t t e r i e b e fi n d e t s i c h i m M o t o r -
raum.
Um an die Batterie zu gelangen:
öffnen Sie die Motorhaube mit dem
H e b e l i n n e n u n d d a n n m i t d e m H e -
bel außen
stellen Sie die Haubenstütze fest,
ziehen Sie die Kunststoffabdeckung
a b , u m a n d i e b e i d e n P o l e z u g e l a n -
gen,
h a k e n S i e , w e n n n ö t i g , d e n S i c h e -
rungskasten aus, um die Batterie
heraus zu nehmen.
Page 189 of 291
PRAKTISCHE TIPPS
185

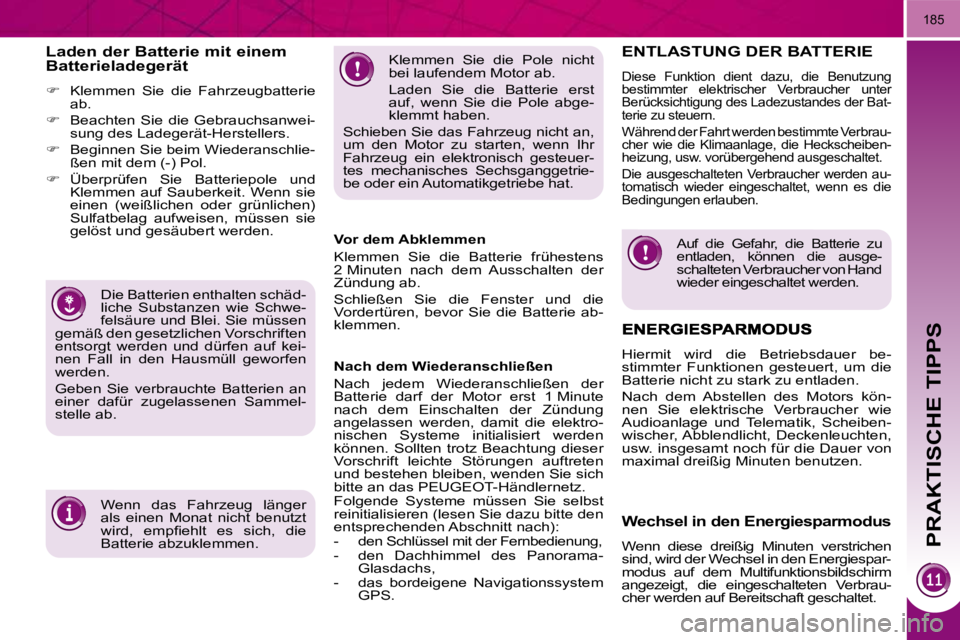

Klemmen Sie die Pole nicht
bei laufendem Motor ab.
Laden Sie die Batterie erst
a u f , w e n n S i e d i e P o l e a b g e -
klemmt haben.
Schieben Sie das Fahrzeug nicht an,
um den Motor zu starten, wenn Ihr
F a h r z e u g e i n e l e k t r o n i s c h g e s t e u e r -
t e s m e c h a n i s c h e s S e c h s g a n g g e t r i e -
be oder ein Automatikgetriebe hat.
D i e B a t t e r i e n e n t h a l t e n s c h ä d -
l i c h e S u b s t a n z e n w i e S c h w e -
felsäure und Blei. Sie müssen
gemäß den gesetzlichen Vorschriften
e n t s o r g t w e r d e n u n d d ü r f e n a u f k e i -
nen Fall in den Hausmüll geworfen
werden.
Geben Sie verbrauchte Batterien an
e i n e r d a f ü r z u g e l a s s e n e n S a m m e l -
stelle ab. Laden der Batterie mit einem
Batterieladegerät
Klemmen Sie die Fahrzeugbatterie
ab.
B e a c h t e n S i e d i e G e b r a u c h s a n w e i -
s u n g d e s L a d e g e r ä t - H e r s t e l l e r s .
B e g i n n e n S i e b e i m W i e d e r a n s c h l i e -
ß e n m i t d e m ( - ) P o l .
Überprüfen Sie Batteriepole und
Klemmen auf Sauberkeit. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
Auf die Gefahr, die Batterie zu
e n t l a d e n , k ö n n e n d i e a u s g e -
schalteten Verbraucher von Hand
wieder eingeschaltet werden.
ENTLASTUNG DER BATTERIE
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher unter
B e r ü c k s i c h t i g u n g d e s L a d e z u s t a n d e s d e r B a t -
terie zu steuern.
W ä h r e n d d e r F a h r t w e r d e n b e s t i m m t e V e r b r a u -
c h e r w i e d i e K l i m a a n l a g e , d i e H e c k s c h e i b e n -
heizung, usw. vorübergehend ausgeschaltet.
D i e a u s g e s c h a l t e t e n V e r b r a u c h e r w e r d e n a u -
tomatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben.
Wenn das Fahrzeug länger
als einen Monat nicht benutzt
w i r d , e m p fi e h l t e s s i c h , d i e
Batterie abzuklemmen. Vor dem Abklemmen
Klemmen Sie die Batterie frühestens
2 Minuten nach dem Ausschalten der
Zündung ab.
Schließen Sie die Fenster und die
V o r d e r t ü r e n , b e v o r S i e d i e B a t t e r i e a b -
klemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute
nach dem Einschalten der Zündung
a n g e l a s s e n w e r d e n , d a m i t d i e e l e k t r o -
nischen Systeme initialisiert werden
können. Sollten trotz Beachtung dieser
Vorschrift leichte Störungen auftreten
und bestehen bleiben, wenden Sie sich
b i t t e a n d a s P E U G E O T - H ä n d l e r n e t z .
Folgende Systeme müssen Sie selbst
reinitialisieren (lesen Sie dazu bitte den
entsprechenden Abschnitt nach):
- d e n S c h l ü s s e l m i t d e r F e r n b e d i e n u n g ,
- d e n D a c h h i m m e l d e s P a n o r a m a -
Glasdachs,
- d a s b o r d e i g e n e N a v i g a t i o n s s y s t e m GPS.
H i e r m i t w i r d d i e B e t r i e b s d a u e r b e -
stimmter Funktionen gesteuert, um die
Batterie nicht zu stark zu entladen.
N a c h d e m A b s t e l l e n d e s M o t o r s k ö n -
nen Sie elektrische Verbraucher wie
A u d i o a n l a g e u n d T e l e m a t i k , S c h e i b e n -
wischer, Abblendlicht, Deckenleuchten,
usw. insgesamt noch für die Dauer von
maximal dreißig Minuten benutzen.
Wechsel in den Energiesparmodus
Wenn diese dreißig Minuten verstrichen
s i n d , w i r d d e r W e c h s e l i n d e n E n e r g i e s p a r -
modus auf dem Multifunktionsbildschirm
a n g e z e i g t , d i e e i n g e s c h a l t e t e n V e r b r a u -
cher werden auf Bereitschaft geschaltet.
Page 190 of 291
PRAKTISCHE TIPPS
185
Klemmen Sie die Pole nicht
bei laufendem Motor ab.
Laden Sie die Batterie erst
a u f , w e n n S i e d i e P o l e a b g e -
klemmt haben.
Schieben Sie das Fahrzeug nicht an,
um den Motor zu starten, wenn Ihr
F a h r z e u g e i n e l e k t r o n i s c h g e s t e u e r -
t e s m e c h a n i s c h e s S e c h s g a n g g e t r i e -
be oder ein Automatikgetriebe hat.
D i e B a t t e r i e n e n t h a l t e n s c h ä d -
l i c h e S u b s t a n z e n w i e S c h w e -
felsäure und Blei. Sie müssen
gemäß den gesetzlichen Vorschriften
e n t s o r g t w e r d e n u n d d ü r f e n a u f k e i -
nen Fall in den Hausmüll geworfen
werden.
Geben Sie verbrauchte Batterien an
e i n e r d a f ü r z u g e l a s s e n e n S a m m e l -
stelle ab. Laden der Batterie mit einem
Batterieladegerät
Klemmen Sie die Fahrzeugbatterie
ab.
B e a c h t e n S i e d i e G e b r a u c h s a n w e i -
s u n g d e s L a d e g e r ä t - H e r s t e l l e r s .
B e g i n n e n S i e b e i m W i e d e r a n s c h l i e -
ß e n m i t d e m ( - ) P o l .
Überprüfen Sie Batteriepole und
Klemmen auf Sauberkeit. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
Auf die Gefahr, die Batterie zu
e n t l a d e n , k ö n n e n d i e a u s g e -
schalteten Verbraucher von Hand
wieder eingeschaltet werden.
ENTLASTUNG DER BATTERIE
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher unter
B e r ü c k s i c h t i g u n g d e s L a d e z u s t a n d e s d e r B a t -
terie zu steuern.
W ä h r e n d d e r F a h r t w e r d e n b e s t i m m t e V e r b r a u -
c h e r w i e d i e K l i m a a n l a g e , d i e H e c k s c h e i b e n -
heizung, usw. vorübergehend ausgeschaltet.
D i e a u s g e s c h a l t e t e n V e r b r a u c h e r w e r d e n a u -
tomatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben.
Wenn das Fahrzeug länger
als einen Monat nicht benutzt
w i r d , e m p fi e h l t e s s i c h , d i e
Batterie abzuklemmen. Vor dem Abklemmen
Klemmen Sie die Batterie frühestens
2 Minuten nach dem Ausschalten der
Zündung ab.
Schließen Sie die Fenster und die
V o r d e r t ü r e n , b e v o r S i e d i e B a t t e r i e a b -
klemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute
nach dem Einschalten der Zündung
a n g e l a s s e n w e r d e n , d a m i t d i e e l e k t r o -
nischen Systeme initialisiert werden
können. Sollten trotz Beachtung dieser
Vorschrift leichte Störungen auftreten
und bestehen bleiben, wenden Sie sich
b i t t e a n d a s P E U G E O T - H ä n d l e r n e t z .
Folgende Systeme müssen Sie selbst
reinitialisieren (lesen Sie dazu bitte den
entsprechenden Abschnitt nach):
- d e n S c h l ü s s e l m i t d e r F e r n b e d i e n u n g ,
- d e n D a c h h i m m e l d e s P a n o r a m a -
Glasdachs,
- d a s b o r d e i g e n e N a v i g a t i o n s s y s t e m GPS.
H i e r m i t w i r d d i e B e t r i e b s d a u e r b e -
stimmter Funktionen gesteuert, um die
Batterie nicht zu stark zu entladen.
N a c h d e m A b s t e l l e n d e s M o t o r s k ö n -
nen Sie elektrische Verbraucher wie
A u d i o a n l a g e u n d T e l e m a t i k , S c h e i b e n -
wischer, Abblendlicht, Deckenleuchten,
usw. insgesamt noch für die Dauer von
maximal dreißig Minuten benutzen.
Wechsel in den Energiesparmodus
Wenn diese dreißig Minuten verstrichen
s i n d , w i r d d e r W e c h s e l i n d e n E n e r g i e s p a r -
modus auf dem Multifunktionsbildschirm
a n g e z e i g t , d i e e i n g e s c h a l t e t e n V e r b r a u -
cher werden auf Bereitschaft geschaltet.
