PEUGEOT 3008 2009.5. Instruksjoner for bruk (in Norwegian)

PRAKTISK INFORMASJON
167
HJULSKIFT
Verktøyet som skal brukes til hjulskift er
plassert under gulvet i bagasjerommet.
Slik får du tilgang til det:

 åpne opp koffertlokket,

 plasser det fl eksible bagasjeroms-
gulvet på skrå (se avsnittet om
"Innredninger"),

 løft opp gulvet,

 fest snoren til kroken i hattehyllefestet,

 ta ut oppbevaringsboksen i polysty-
ren (isopor),

 klipse løs esken med verktøyet ved
å trekke den oppover, og fjern den.
Tilgang til verktøyet
Fremgangsmåte for demontering av de-
fekt hjul og montering av reservehjul, ved
hjelp av verktøy som følger med bilen.


For å gjøre tilgangen til verktøyet enklere,
fjern det fl eksible bagasjeromsgulvet,

 løsne på den gule skruen i midten,
Med JBL-basshøyttaler

 fjern basshøyttaleren ved å kople
fra ledningsnettet,

 ta ut oppbevaringsboksen i polysty-
ren (isopor).

PRAKTISK INFORMASJON
168

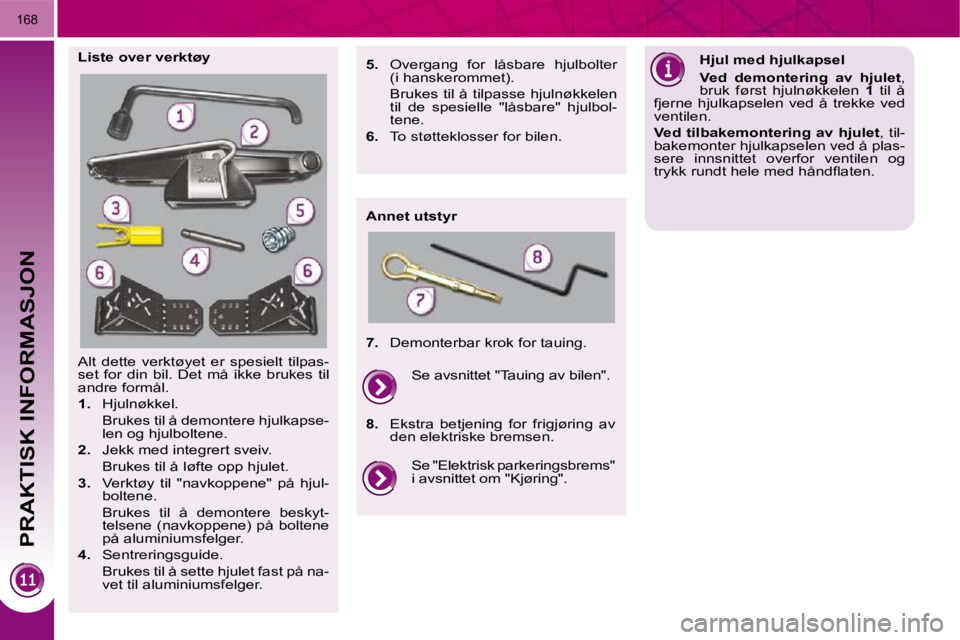

Alt dette verktøyet er spesielt tilpas-
set for din bil. Det må ikke brukes til
andre formål.

1. Hjulnøkkel.
Brukes til å demontere hjulkapse- len og hjulboltene.

2. Jekk med integrert sveiv.
Brukes til å løfte opp hjulet.

3. Verktøy til "navkoppene" på hjul-
boltene.
Brukes til å demontere beskyt- telsene (navkoppene) på boltene
på aluminiumsfelger.

4. Sentreringsguide.
Brukes til å sette hjulet fast på na- vet til aluminiumsfelger.
Liste over verktøy
Annet utstyr Hjul med hjulkapsel

Ved demontering av hjulet ,
bruk først hjulnøkkelen 1 til å
fjerne hjulkapselen ved å trekke ved
ventilen.

Ved tilbakemontering av hjulet , til-
bakemonter hjulkapselen ved å plas-
sere innsnittet overfor ventilen og
trykk rundt hele med håndfl aten.

5. Overgang for låsbare hjulbolter
(i hanskerommet).
Brukes til å tilpasse hjulnøkkelen til de spesielle "låsbare" hjulbol-
tene.

6. To støtteklosser for bilen.

7. Demonterbar krok for tauing.
Se "Elektrisk parkeringsbrems"
i avsnittet om "Kjøring".
Se avsnittet "Tauing av bilen".

8. Ekstra betjening for frigjøring av
den elektriske bremsen.

PRAKTISK INFORMASJON
169
Feste av reservehjul i stål
eller reservehjul av typen
"nødhjelpshjul"
Dersom bilen er utstyrt med alumini-
umsfelger, er det normalt å konsta-
tere ved tilstramming av hjulboltene,
at mellomleggsskivene ikke kom-
mer i kontakt med reservehjulet eller
nødhjelpshjulet. Festet av hjulet skjer
ved konisk press av hver bolt.
Tilgang til reservehjulet
Reservehjulet er plassert under gulvet i
bagasjerommet.
Avhengig av bestemmelsesland, er
dette reservehjulet enten et stålhjul,
et aluminiumshjul eller et såkalt "nød-
hjelpshjul".
For å få tilgang til det, se avsnittet
"Tilgang til verktøyet" på forrige side.
Ta ut hjulet

 Løsne på den midtre, gule hjulbol-
ten ved å dreie den rundt.

 Løft hjulet opp bakfra.

 Ta hjulet ut av bagasjerommet.
Legge hjulet tilbake

 Legg hjulet tilbake på plass.

 Løsne på den midtre, gule bolten
ved å dreie den et par omdreininger
rundt, og plasser den deretter midt
på hjulet.

 Stram den midtre, gulte bolten helt
til, til det høres et klikk og hjulet er
festet.

 Plasser esken midt på hjulet og klips
den fast.

 Sett oppbevaringsboksen i polysty-
ren (isopor) tilbake på plass over
hjulet.
Detektering av lavt
dekktrykk
Reservehjulet er ikke utstyrt
med sensor. Defekt hjul skal repa-
reres i PEUGEOT-forhandlernettet.

PRAKTISK INFORMASJON
170
Parkering av bilen
Stopp bilen på et sted der den
ikke forstyrrer trafi kken. I den
grad det lar seg gjøre, skal bilen set-
tes på et vannrett, stabilt underlag
der den ikke glir.
Trekk til parkeringsbremsen, bort-
sett fra dersom den er programmert
for automatisk funksjon, skru av ten-
ningen og sett bilen i førstegir * slik at
hjulene blokkeres.
Kontroller at lampen for bremsen og
lampen P på parkeringsbremsehen-
delen lyser.
Plasser eventuelt en støttekloss un-
der det hjulet som er diametralt mot-
satt det hjulet som skal skiftes ut.
Påse at passasjerene har gått ut av
bilen, og at de befi nner seg på et sik-
kert sted.
Du må aldri legge deg under en bil
som er løftet opp med en jekk. Bruk
en støttebukk.
Demontering av hjulet
Liste over arbeidsoperasjonene som
skal følges


Fjern de forkrommede navkoppene på
hjulboltene ved hjelp av verktøyet 3 .

 Monter overgangen 5 på hjulnøkke-
len 1 for å løsne på hjulbolten.

 Bruk hjulnøkkelen 1 til å løsne på de
andre boltene.

 Plasser jekken 2 i en av de to jekk-
festene A (foran) eller B (bak) under
bilen, så nær det defekte hjulet som
mulig.

 Fold ut jekken 2 til sålen kommer i
kontakt med bakken. Påse at sålen
på jekken er loddrett i forhold til fes-
tet A eller B som brukes.

 Løft opp bilen til det er tilstrekkelig
plass mellom hjulet og bakken for
montering av reservehjulet.

 Fjern hjulboltene og oppbevar dem
på et rent sted.

 Fjern hjulet.
* posisjon R på halvautomatisk ma-
nuell girkasse, posisjon P på auto-
matisk girkasse.

PRAKTISK INFORMASJON
Etter skifte av hjul
For korrekt oppbevaring av
hjulet i bagasjerommet, fjern
først det midtre dekselet.
Ved bruk av reservehjul av typen
"nødhjelpshjul" må du ikke kjøre i
over 80 km/t.
Få tilstrammingen av boltene og
dekktrykket på reservehjulet kontrol-
lert i PEUGEOT-forhandlernettet.
Få det defekte hjulet reparert og til-
bakemonter det på bilen så snart
som mulig.
Montering av hjulet
Liste over arbeidsoperasjonene som
skal følges

 Plasser hjulet på navet ved hjelp av
sentreringsguiden 4 .

 Stram til boltene for hånd.

 Foreta en første tiltrekking av den
låsbare hjulbolten ved hjelp av hjul-
nøkkelen 1 med overgangen 5 .

 Foreta en første tiltrekking av de an-
dre boltene ved hjelp av hjulnøkke-
len 1 uten overgangen.

 Før bilen ned.

 Fold sammen jekken 2 og fjern
den.

 Blokker den låsbare hjulbolten ved
hjelp av hjulnøkkelen 1 med over-
gangen 5 .

 Blokker de andre boltene ved hjelp
av hjulnøkkelen 1 uten overgangen.

 Tilbakemonter de forkommede nav-
koppene på hver bolt.

 Plasser verktøyet i esken.

PRAKTISK INFORMASJON
172
Risiko for livsfarlig
elektrisk støt
Xenon-lyspærer (D1S-35 W)
skal skiftes ut i PEUGEOT-for-
handlernettet.
SKIFTE LYSPÆRE
Fremgangsmåte ved utskifting av de-
fekt lyspære, uten verktøy.
Modell med halogenlyspærer

1. Blinklys (HP24-24 W).

2. Nærlys (H7-55 W).

3. Fjernlys (H7-55 W).

4. Kjørelys (HP 24-24 W).

5. Tåkelys (PS24-24 W).

6. Parkeringslys (W 5-5 W).
1. Blinklys
(HP24-24 W).

2. Nærlys/fjernlys
(D1S-35 W).

3. Kjørelys/parkeringslys
(P21-5 W).

4. Tåkelys
(PS24-24 W).
Modell med xenon-lyspære og
svingbare lyskastere
Under visse klimatiske forhold
(lave temepraturer, fuktighet),
er det normalt at det fi nnes
dugg på innsiden av lykteglassene;
duggen forsvinner noen minutter et-
ter tenning av lyktene.
Lyktene er utstyrt med glass
av polykarbonat, dekket med
en beskyttende lakk:

 de skal ikke rengjøres med en
tørr eller slipende klut, heller
ikke med et rense- eller opp-
løsningsmiddel.

 bruk en svamp og såpevann,

 ved bruk av høytrykksvask på
gjenstridig skitt, rett ikke strålen
lenge mot lykter, lys og deres
omgivelsene for å unngå å skade
lakken eller tettelistene.
Frontlykter

 Berør ikke pæren direkte med
fi ngrene, bruk en klut som ikke
loer.
Utskifting av halogenpærer må gjø-
res etter at lyktene har vært slukket i
noen minutter (risiko for alvorlige for-
brenninger).
Det kreves at det bare brukes pærer
av typen antiultrafi olett (UV) slik at
lyktene ikke ødelegges.

PRAKTISK INFORMASJON
173
Skifte av lyspære u fjernlys og
parkeringslys
Skifte av nærlys

 Fjern plastdekselet ved å trekke i
tungestykket.

 Kople fra kontakten til lyspæren.

 Dra ut lyspæren, ta den ut og skift
den.
Ved tilbakemontering skal disse ar-
beidsoperasjonene utføres i omvendt
rekkefølge.
 Fjern plastdekselet ved å trekke i
tungestykket.

 Kople fra kontakten til lyspæren.

 Fjern lyspæren ved å trekke den ut,
og skift den.
Ved tilbakemontering foretas arbeidso-
perasjonene i motsatt rekkefølge.
Skifte av lyspære i nærlys
og fjernlys (modeller med
xenon-lyspære)
Kontakt PEUGEOT-forhandlernettet.
Skifte av blinklys
Kontakt PEUGEOT-forhandlernettet.

PRAKTISK INFORMASJON
174
Skifte av lyspære i parkeringslys
(modeller med xenon-lyspære)

 Fjern plastdekselet ved å trekke i
tungestykket.

 Kople fra kontakten til lyspæren.

 Fjern lyspæren ved å trekke den ut,
og skift den.
Ved tilbakemontering foretas arbeidso-
perasjonene i motsatt rekkefølge. Skifte av tåkelys
For utskifting av disse lyspæ-
rene, kan du også kontakte
PEUGEOT. Kontakt PEUGEOT-forhandlernettet.

 Før en skrutrekker inn ved midten
av sideblinklyset, mellom blinklyset
og speilsokkelen.

 Vipp på skrutrekkeren for å få ut
sideblinklyset og fjern det.

 Kople fra kontakten til sideblinklyset.
Ved tilbakemontering foretas arbeidso-
perasjonene i motsatt rekkefølge.
Disse lyspærene fi nner du hos din
PEUGEOT-forhandler.
Skifte av lyspære i sideblinklys og
integrerte blinklys
Skifte av lyspære
i kjørelys
Kontakt PEUGEOT-forhandlernettet.

PRAKTISK INFORMASJON
175

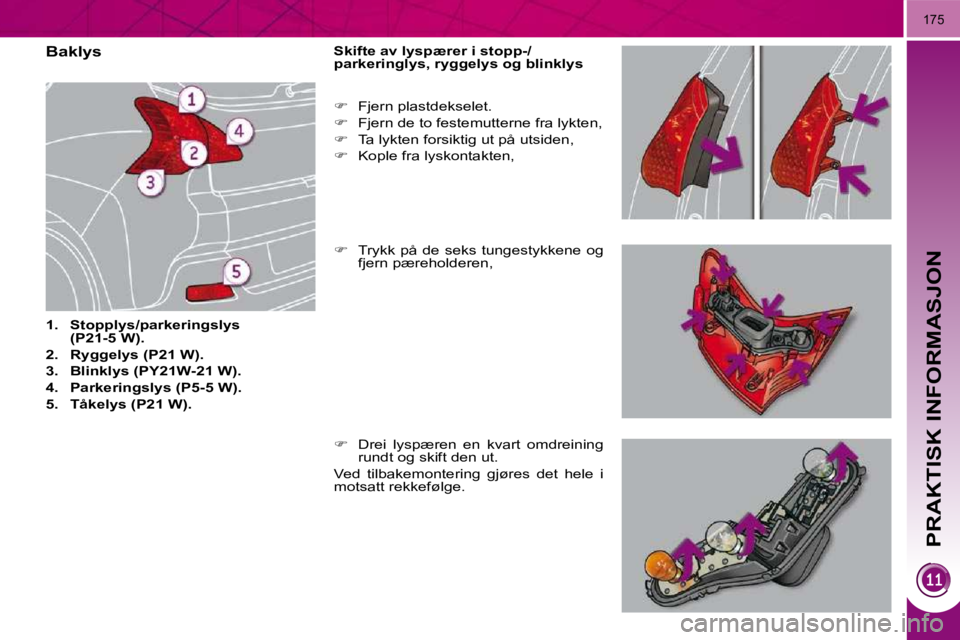

Baklys

1. Stopplys/parkeringslys
(P21-5 W).

2. Ryggelys (P21 W).

3. Blinklys (PY21W-21 W).

4. Parkeringslys (P5-5 W).

5. Tåkelys (P21 W). Skifte av lyspærer i stopp-/
parkeringlys, ryggelys og blinklys

 Trykk på de seks tungestykkene og
fjern pæreholderen,

 Fjern plastdekselet.

 Fjern de to festemutterne fra lykten,

 Ta lykten forsiktig ut på utsiden,

 Kople fra lyskontakten,

 Drei lyspæren en kvart omdreining
rundt og skift den ut.
Ved tilbakemontering gjøres det hele i
motsatt rekkefølge.

PRAKTISK INFORMASJON
176

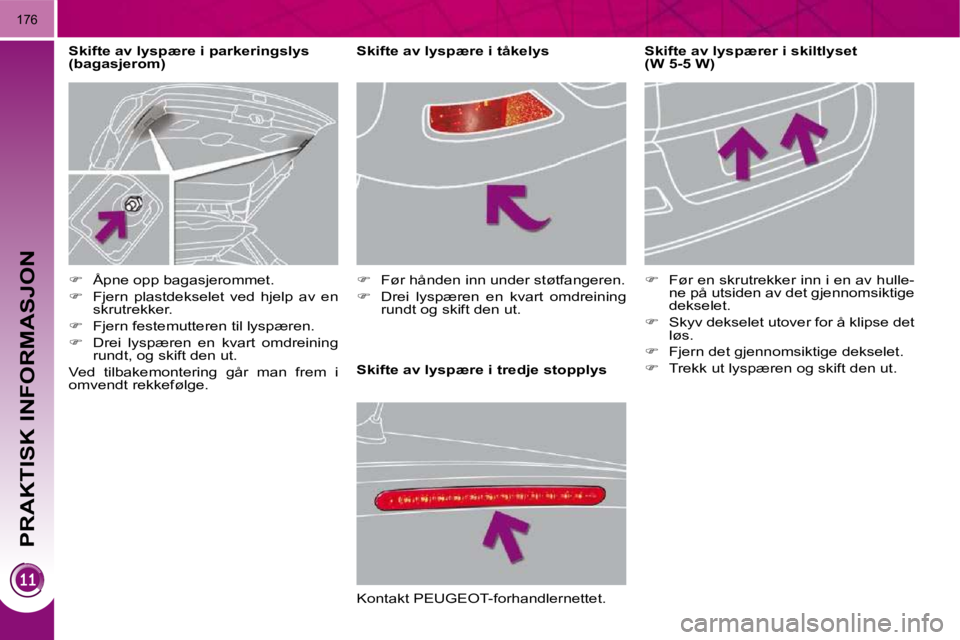

Skifte av lyspære i tredje stopplys Skifte av lyspærer i skiltlyset
(W 5-5 W)

 Før en skrutrekker inn i en av hulle-
ne på utsiden av det gjennomsiktige
dekselet.

 Skyv dekselet utover for å klipse det
løs.

 Fjern det gjennomsiktige dekselet.

 Trekk ut lyspæren og skift den ut.
Skifte av lyspære i parkeringslys
(bagasjerom)
Skifte av lyspære i tåkelys

 Åpne opp bagasjerommet.

 Fjern plastdekselet ved hjelp av en
skrutrekker.

 Fjern festemutteren til lyspæren.

 Drei lyspæren en kvart omdreining
rundt, og skift den ut.
Ved tilbakemontering går man frem i
omvendt rekkefølge.
 Før hånden inn under støtfangeren.

 Drei lyspæren en kvart omdreining
rundt og skift den ut.
Kontakt PEUGEOT-forhandlernettet.
