PEUGEOT 3008 2009.5. Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2009.5., Model line: 3008, Model: PEUGEOT 3008 2009.5.Pages: 291, tamaño PDF: 20.81 MB
Page 201 of 291
CARACTERÍSTICAS TÉCNICAS
193
(a) .../1: equipados con neumáticos de baja resistencia a la r odadura para reducir el consumo y las emisiones de CO
2 .
Los consumos aquí presentados corresponden a los valores comunicados en el momento de la impresión.
Estos valores de consumo se establecen según la Directiva 80/1268/ CEE. Pueden variar en función del comportamiento al
volante, de las condiciones de circulación, de las condiciones meteorológicas, de la carga del vehículo, del mantenimiento
del vehículo y de la utilización de los accesorios.

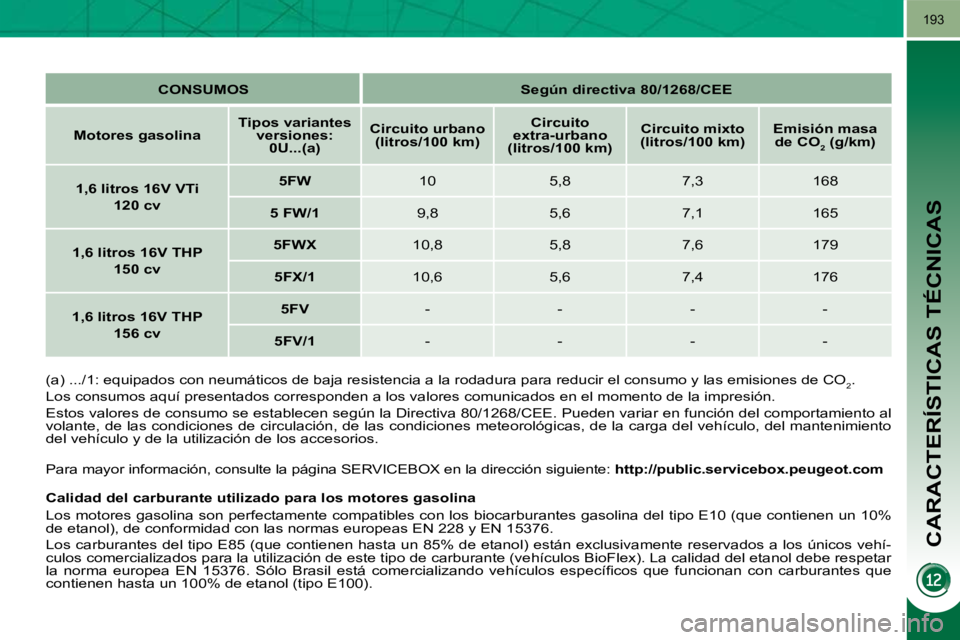

CONSUMOS
Según directiva 80/1268/CEE
Motores gasolina
Tipos variantes
versiones: 0U...(a)
Circuito urbano
(litros/100 km)
Circuito
extra-urbano
(litros/100 km)
Circuito mixto
(litros/100 km)
Emisión masa
de CO 2 (g/km)
1,6 litros 16V VTi
120 cv
5FW 10 5,8 7,3 168
5 FW/1 9,8 5,6 7,1 165
1,6 litros 16V THP
150 cv
5FWX 10,8 5,8 7,6 179
5FX/1 10,6 5,6 7,4 176
1,6 litros 16V THP
156 cv
5FV - - - -
5FV/1 - - - -
Calidad del carburante utilizado para los m otores gasolina
Los motores gasolina son perfectamente compatibles con los biocarb urantes gasolina del tipo E10 (que contienen un 10%
de etanol), de conformidad con las normas europeas EN 228 y EN 1 5376.
Los carburantes del tipo E85 (que contienen hasta un 85% de etanol) están exclusivamente reservados a los únicos vehí-
culos comercializados para la utilización de este tipo de carburan te (vehículos BioFlex). La calidad del etanol debe respetar
l a n o r m a e u r o p e a E N 1 5 3 7 6 . S ó l o B r a s i l e s t á c o m e r c i a l i z a n d o v e h í c u l o s e s p e c í fi c o s q u e f u n c i o n a n c o n c a r b u r a n t e s q u e
contienen hasta un 100% de etanol (tipo E100).
Para mayor información, consulte la página SERVIC EBOX en la dirección siguiente: http://public.servicebox.peugeot.com
Page 202 of 291
CARACTERÍSTICAS TÉCNICAS
196
(a) .../1: equipados con neumáticos de baja resistencia a la r odadura para reducir el consumo y las emisiones de CO
2 .
Los consumos aquí presentados corresponden a los valores comunicados en el momento de la impresión.
Estos valores de consumo se establecen según la Directiva 80/1268/ CEE. Pueden variar en función del comportamiento al
volante, de las condiciones de circulación, de las condiciones meteorológicas, de la carga del vehículo, del mantenimiento
del vehículo y de la utilización de los accesorios.

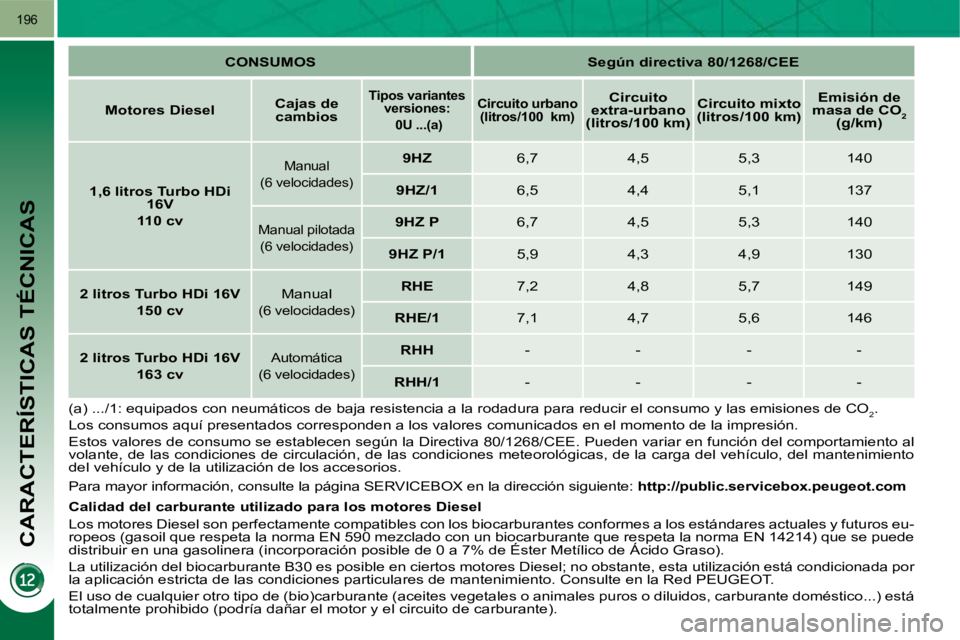

CONSUMOS
Según directiva 80/1268/CEE
Motores Diesel
Cajas de
cambios
Tipos variantes
versiones:
0U ...(a)
Circuito urbano
(litros/100 km)
Circuito
extra-urbano
(litros/100 km)
Circuito mixto
(litros/100 km)
Emisión de
masa de CO 2
(g/km)
1,6 litros Turbo HDi
16V
110 cv
Manual
(6 velocidades)
9HZ 6,7 4,5 5,3 140
9HZ/1 6,5 4,4 5,1 137
Manual pilotada
(6 velocidades)
9HZ P 6,7 4,5 5,3 140
9HZ P/1 5,9 4,3 4,9 130
2 litros Turbo HDi 16V
150 cv Manual
(6 velocidades)
RHE 7,2 4,8 5,7 149
RHE/1 7,1 4,7 5,6 146
2 litros Turbo HDi 16V
163 cv
Automática
(6 velocidades)
RHH - - - -
RHH/1 - - - -
Para mayor información, consulte la página SERVIC EBOX en la dirección siguiente: http://public.servicebox.peugeot.com
Calidad del carburante utilizado para los m otores Diesel
Los motores Diesel son perfectamente compatibles con los biocarbura ntes conformes a los estándares actuales y futuros eu-
ropeos (gasoil que respeta la norma EN 590 mezclado con un biocarb urante que respeta la norma EN 14214) que se puede
distribuir en una gasolinera (incorporación posible de 0 a 7% de Éster Metílico de Ácido Graso).
La utilización del biocarburante B30 es posible en ciertos mot ores Diesel; no obstante, esta utilización está condicionada por
la aplicación estricta de las condiciones particulares de manteni miento. Consulte en la Red PEUGEOT.
El uso de cualquier otro tipo de (bio)carburante (aceites vegeta les o animales puros o diluidos, carburante doméstico...) está
totalmente prohibido (podría dañar el motor y el circuito de c arburante).
Page 203 of 291
CARACTERÍSTICAS TÉCNICAS
194

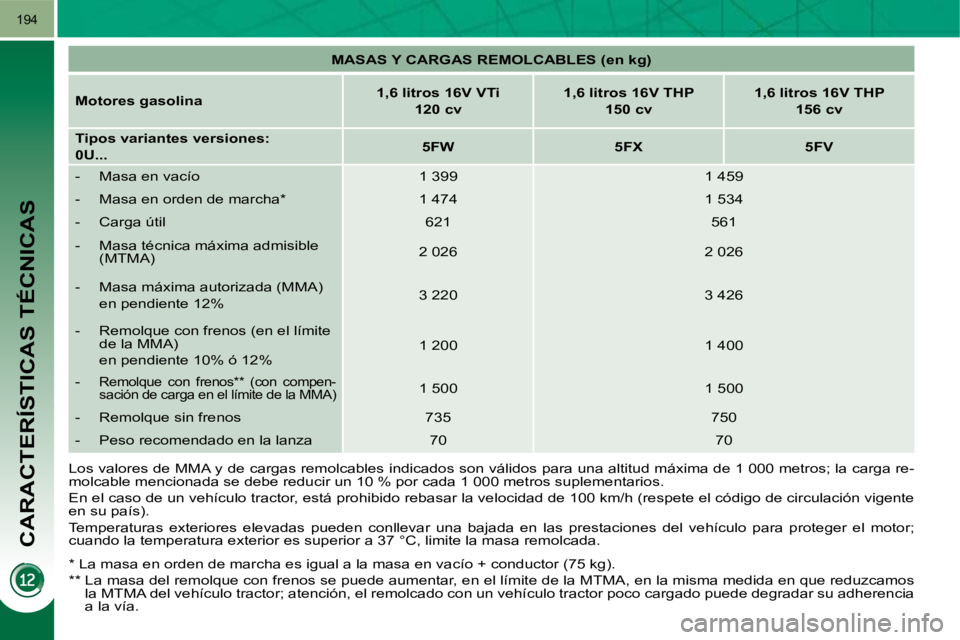

MASAS Y CARGAS REMOLCABLES (en kg)
Motores gasolina
1,6 litros 16V VTi
120 cv
1,6 litros 16V THP
150 cv
1,6 litros 16V THP
156 cv
Tipos variantes versiones:
0U...
5FW 5FX 5FV
- Masa en vacío 1 399 1 459
- Masa en orden de marcha * 1 474 1 534
- Carga útil 621 561
- Masa técnica máxima admisible (MTMA) 2 026 2 026
- Masa máxima autorizada (MMA)
en pendiente 12% 3 220 3 426
- Remolque con frenos (en el límite de la MMA)
en pendiente 10% ó 12% 1 200 1 400
-
Remolque con frenos ** (con compen-
sación de carga en el límite de la MMA) 1 500 1 500
- Remolque sin frenos 735 750
- Peso recomendado en la lanza 70 70
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10 % por cada 1 000 met ros suplementarios.
En el caso de un vehículo tractor, está prohibido rebasar la ve locidad de 100 km/h (respete el código de circulación vigente
en su país).
Temperaturas exteriores elevadas pueden conllevar una bajada en las prestaciones del vehículo para proteger el motor;
cuando la temperatura exterior es superior a 37 °C, limite la m asa remolcada.
* La masa en orden de marcha es igual a la masa en vacío + conductor (75 kg).
** La masa del remolque con frenos se puede aumentar, e n el límite de la MTMA, en la misma medida en que reduzcamos
la MTMA del vehículo tractor; atención, el remolcado con un vehí culo tractor poco cargado puede degradar su adherencia
a la vía.
Page 204 of 291
CARACTERÍSTICAS TÉCNICAS
197

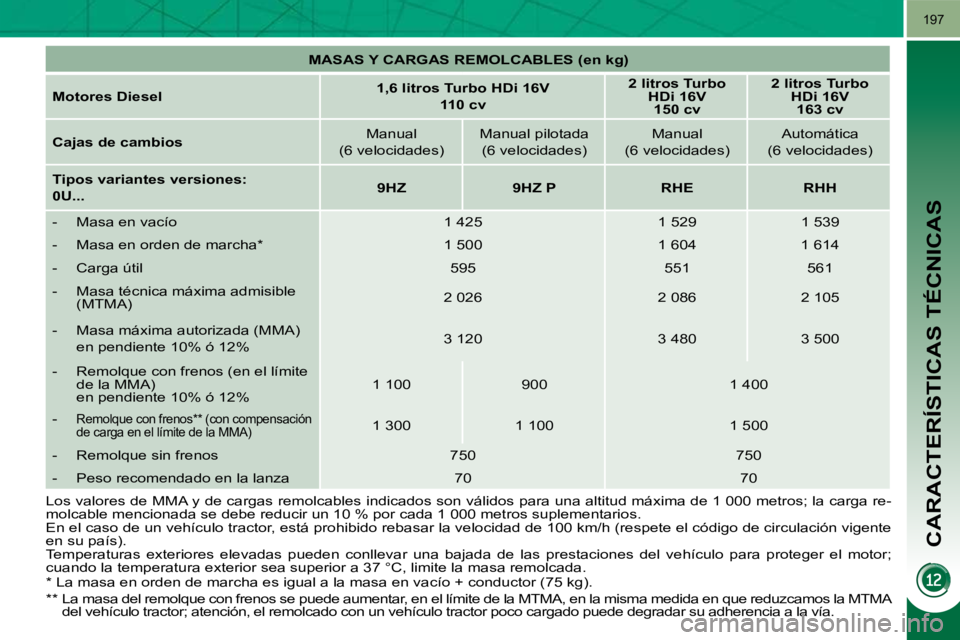

MASAS Y CARGAS REMOLCABLES (en kg)
Motores Diesel
1,6 litros Turbo HDi 16V
110 cv
2 litros Turbo
HDi 16V 150 cv
2 litros Turbo
HDi 16V 163 cv
Cajas de cambios Manual
(6 velocidades) Manual pilotada
(6 velocidades) Manual
(6 velocidades) Automática
(6 velocidades)
Tipos variantes versiones:
0U...
9HZ 9HZ P RHE RHH
- Masa en vacío 1 425 1 529 1 539
- Masa en orden de marcha * 1 500 1 604 1 61 4
- Carga útil 595 551 561
- Masa técnica máxima admisible (MTMA) 2 026 2 086 2 105
- Masa máxima autorizada (MMA)
en pendiente 10% ó 12% 3 120 3 480 3 500
- Remolque con frenos (en el límite de la MMA)
en pendiente 10% ó 12% 1 100 900 1 400
-
Remolque con frenos ** (con compensación
de carga en el límite de la MMA) 1 300 1 100 1 500
- Remolque sin frenos 750 750
- Peso recomendado en la lanza 70 70
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10 % por cada 1 000 met ros suplementarios.
En el caso de un vehículo tractor, está prohibido rebasar la ve locidad de 100 km/h (respete el código de circulación vigente
en su país).
Temperaturas exteriores elevadas pueden conllevar una bajada de las prestaciones del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
* La masa en orden de marcha es igual a la masa en vacío + conductor (75 kg).
** La masa del remolque con frenos se puede au mentar, en el límite de la MTMA, en la misma medida en que reduzcamos la MTMA
del vehículo tractor; atención, el remolcado con un vehículo tractor poco cargado puede degradar su ad herencia a la vía.
Page 205 of 291
CARACTERÍSTICAS TÉCNICAS
198

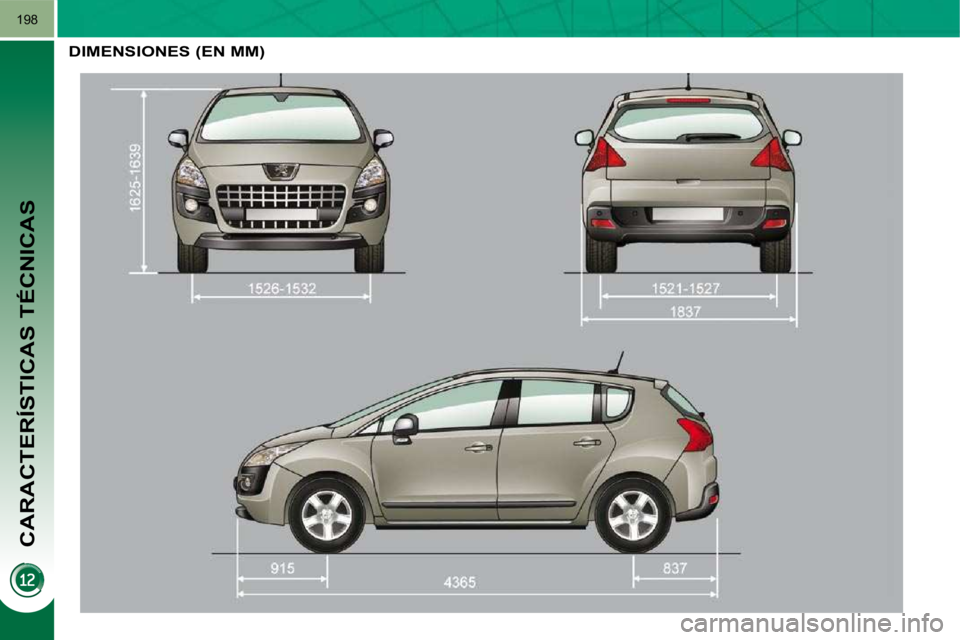

DIMENSIONES (EN MM)
Page 206 of 291
CARACTERÍSTICAS TÉCNICAS
199

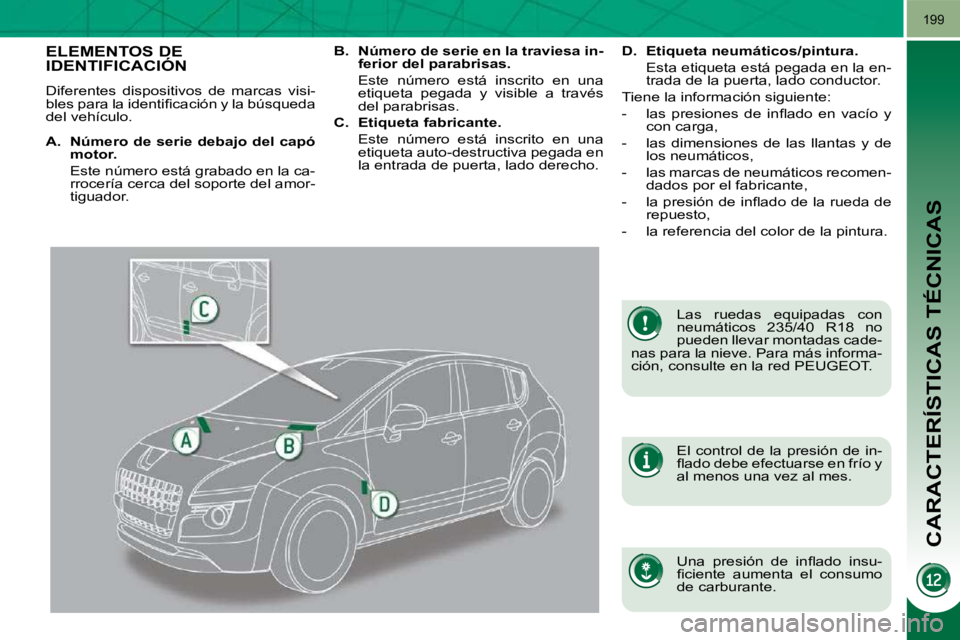

ELEMENTOS DE IDENTIFICACIÓN
Diferentes dispositivos de marcas visi-
b l e s p a r a l a i d e n t i fi c a c i ó n y l a b ú s q u e d a
del vehículo. Las ruedas equipadas con
neumáticos 235/40 R18 no
pueden llevar montadas cade-
nas para la nieve. Para más informa-
ción, consulte en la red PEUGEOT.
U n a p r e s i ó n d e i n fl a d o i n s u -
fi c i e n t e a u m e n t a e l c o n s u m o
de carburante.
El control de la presión de in-
fl a d o d e b e e f e c t u a r s e e n f r í o y
al menos una vez al mes.
A. Número de serie debajo del capó
motor.
Este número está grabado en la ca- rrocería cerca del soporte del amor-
tiguador.
B. Número de serie en la traviesa in-
ferior del parabrisas.
Este número está inscrito en una etiqueta pegada y visible a través
del parabrisas.
C. Etiqueta fabricante.
Este número está inscrito en una etiqueta auto-destructiva pegada en
la entrada de puerta, lado derecho.
D. Etiqueta neumáticos/pintura.
Esta etiqueta está pegada en la en- trada de la puerta, lado conductor.
Tiene la información siguiente:
- l a s p r e s i o n e s d e i n fl a d o e n v a c í o y con carga,
- las dimensiones de las llantas y de los neumáticos,
- las marcas de neumáticos recomen- dados por el fabricante,
- l a p r e s i ó n d e i n fl a d o d e l a r u e d a d e repuesto,
- la referencia del color de la pintura.
Page 207 of 291

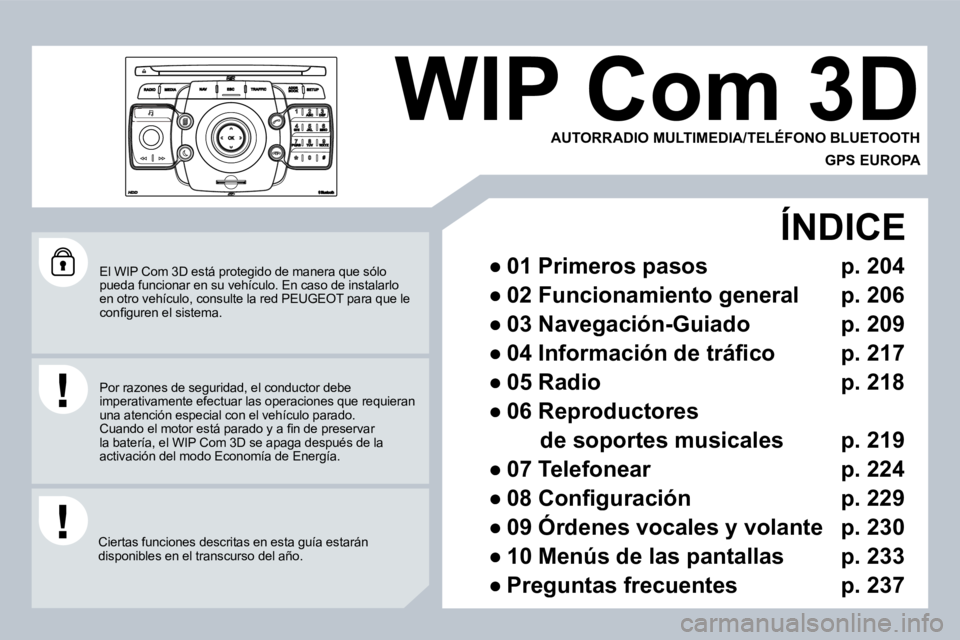

El WIP Com 3D está protegido de manera que sólo pueda funcionar en su vehículo. En caso de instalarlo en otro vehículo, consulte la red PEUGEOT para que le c o n fi g u r e n e l s i s t e m a .
Ciertas funciones descritas en esta guía estarán disponibles en el transcurso del año.
WIP Com 3D
AUTORRADIO MULTIMEDIA/TELÉFONO BLUETOOTH
GPS EUROPA
ÍNDICE
Page 208 of 291
204
01
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
RADIO MEDIA
NAV ESC TRAFFIC
SETUP
ADDR BOOK
1
10
2
3
4
612
9
7
8
115
TU
PQRS
0
*
1. Expulsión del disco.
2. RADIO: acceso al Menú radio. Señalización de la lista de las emisoras por orden alfabético (banda FM ) o de frecuencia (banda AM).
SOPORTES: acceso al Menú medios (CD audio, Disco duro, Dispositivo externo). Señalización de la lista de las pistas. Cambio de función.
NAV: acceso al Menú navegación y señalización de l os últimos destinos.
ESC: salir de la operación actual. Impulso largo: retorno a la pantalla principal.
T R A F F I C : a c c e s o a l M e n ú t r á fi c o ( f u n c i ó n d e t a l l a d a e n l o s capítulos 02 y 10).
ADDR BOOK: acceso al Menú agenda de direcciones (f unción detallada en el capítulo 10).
SETUP: acceso al Menú "SETUP" (instalación) (función detallada en los capítulos 02 y 10). Impulso largo: cobertura GPS.
3. Reglajes audio (Balance/Fader, Grave/Agudo, Ecualizador...).
4. Reglaje del volumen sonoro. Impulso corto: activación silencio.
5. Búsqueda automática radio de frecuencia inferior. Selección de la canción del disco o MP3 anterior.
6. Búsqueda automática radio de frecuencia superior. Selección de la canción del disco o MP3 siguiente.

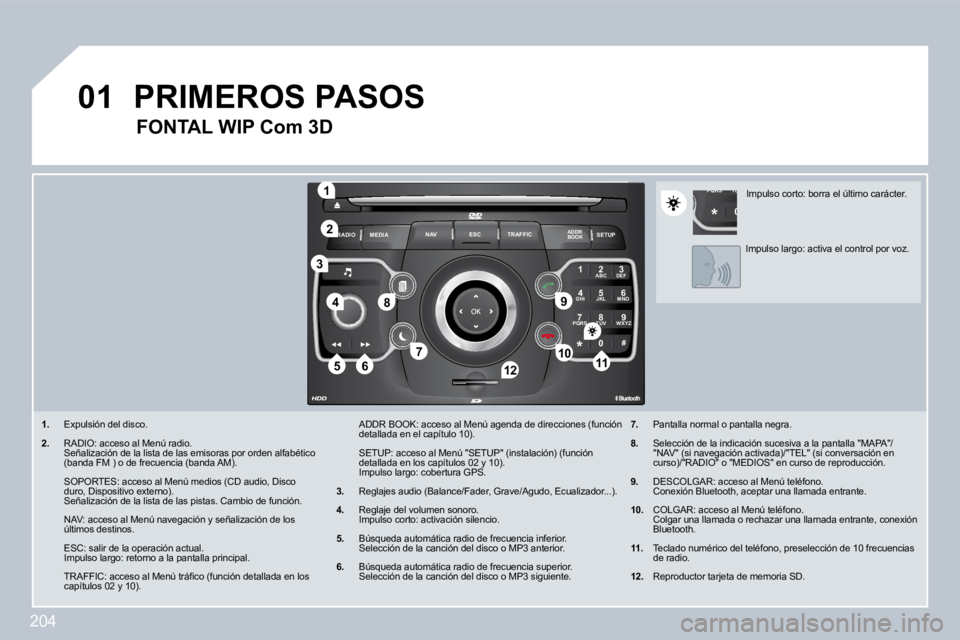

PRIMEROS PASOS
FONTAL WIP Com 3D
7 . Pantalla normal o pantalla negra.
8. Selección de la indicación sucesiva a la pantalla "MAPA"/"NAV" (si navegación activada)/"TEL" (si conversaci ón en curso)/"RADIO" o "MEDIOS" en curso de reproducción.
9. DESCOLGAR: acceso al Menú teléfono. Conexión Bluetooth, aceptar una llamada entrante.
10. COLGAR: acceso al Menú teléfono. Colgar una llamada o rechazar una llamada entrante , conexión Bluetooth.
11. Teclado numérico del teléfono, preselección de 10 frecuencias de radio.
12. Reproductor tarjeta de memoria SD.
Impulso corto: borra el último carácter.
Impulso largo: activa el control por voz.
Page 209 of 291
205
01
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
13
14

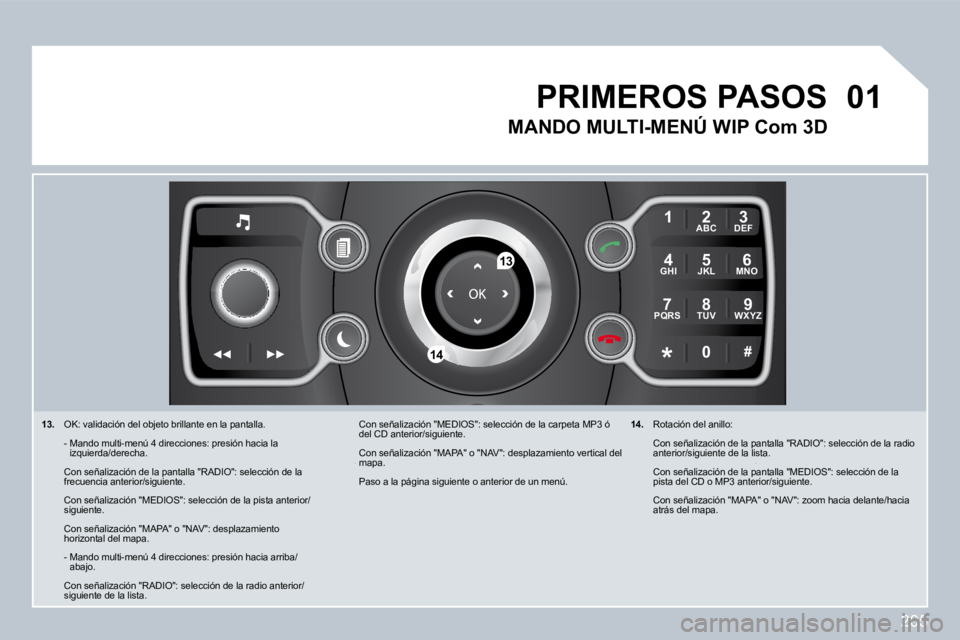

13. OK: validación del objeto brillante en la pantall
a.
- Mando multi-menú 4 direcciones: presión hacia l a izquierda/derecha.
Con señalización de la pantalla "RADIO": selección de la frecuencia anterior/siguiente.
Con señalización "MEDIOS": selección de la pista a nterior/siguiente.
Con señalización "MAPA" o "NAV": desplazamiento horizontal del mapa.
- Mando multi-menú 4 direcciones: presión hacia arriba/abajo.
Con señalización "RADIO": selección de la radio an terior/siguiente de la lista.
Con señalización "MEDIOS": selección de la carpeta MP3 ó del CD anterior/siguiente.
Con señalización "MAPA" o "NAV": desplazamiento ve rtical del mapa.
Paso a la página siguiente o anterior de un menú.
PRIMEROS PASOS
MANDO MULTI-MENÚ WIP Com 3D
14. Rotación del anillo:
Con señalización de la pantalla "RADIO": selección de la radio anterior/siguiente de la lista.
Con señalización de la pantalla "MEDIOS": selecció n de la pista del CD o MP3 anterior/siguiente.
Con señalización "MAPA" o "NAV": zoom hacia delant e/hacia atrás del mapa.
Page 210 of 291
206
02
SETUP
MEDIA
TRAFFIC

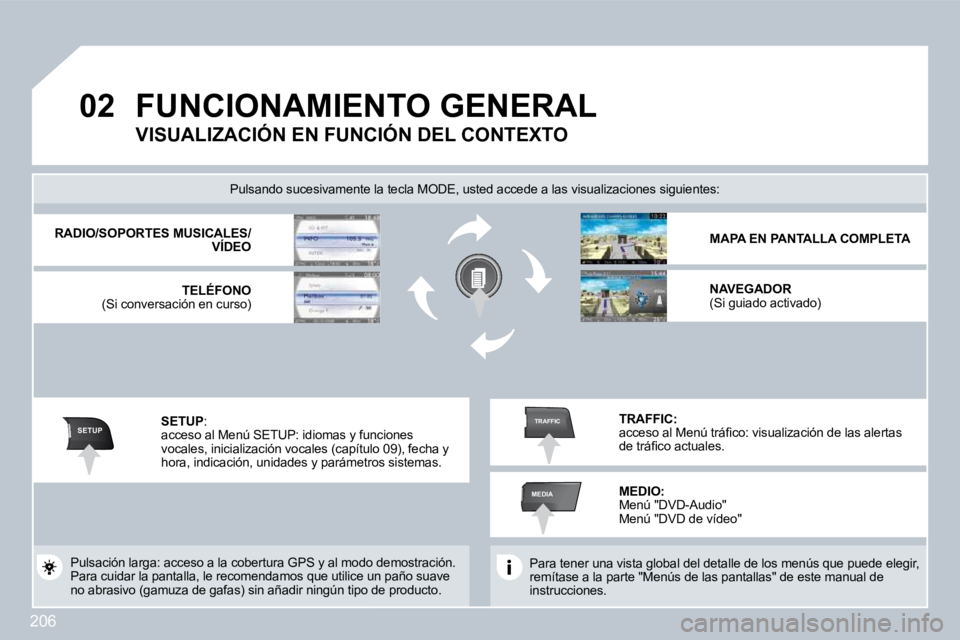

FUNCIONAMIENTO GENERAL
Para tener una vista global del detalle de los menús que puede elegir, remítase a la parte "Menús de las pantallas" de est e manual de instrucciones.
Pulsando sucesivamente la tecla MODE, usted acced e a las visualizaciones siguientes:
Pulsación larga: acceso a la cobertura GPS y al modo demostración. Para cuidar la pantalla, le recomendamos que utilice un paño suave no abrasivo (gamuza de gafas) sin añadir ningún tip o de producto.
RADIO/SOPORTES MUSICALES/VÍDEO
TELÉFONO (Si conversación en curso)
MAPA EN PANTALLA COMPLETA ETATA
NAVEGADOR (Si guiado activado)
SETUP : acceso al Menú SETUP: idiomas y funciones vocales, inicialización vocales (capítulo 09), fecha y hora, indicación, unidades y parámetros sistemas.
TRAFFIC: a c c e s o a l M e n ú t r á fi c o : v i s u a l i z a c i ó n d e l a s a l e r t a s d e t r á fi c o a c t u a l e s .
VISUALIZACIÓN EN FUNCIÓN DEL CONTEXTO
MEDIO: Menú "DVD-Audio" Menú "DVD de vídeo"
