PEUGEOT 3008 2009.5. Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2009.5., Model line: 3008, Model: PEUGEOT 3008 2009.5.Pages: 288, PDF Dimensioni: 20.72 MB
Page 11 of 288
33

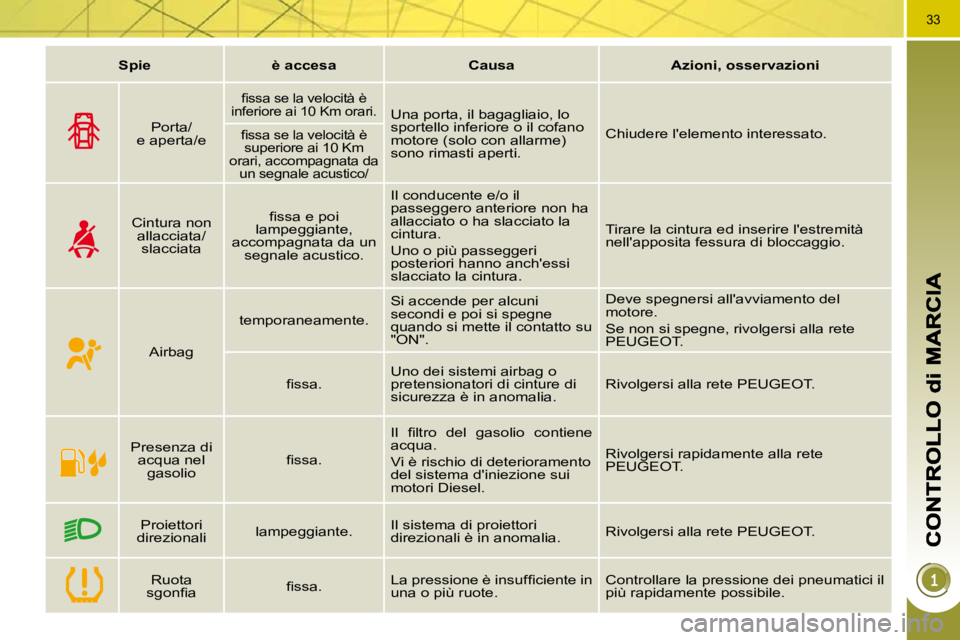

Spie è accesa Causa
Azioni, osservazioni
Porta/
e aperta/e
fi s s a s e l a v e l o c i t à è
inferiore ai 10 Km orari. Una porta, il bagagliaio, lo
sportello inferiore o il cofano
motore (solo con allarme)
sono rimasti aperti.
Chiudere l'elemento interessato. fi s s a s e l a v e l o c i t à è superiore ai 10 Km
orari, accompagnata da un segnale acustico/
Cintura non allacciata/slacciata fi s s a e p o i
lampeggiante,
accompagnata da un segnale acustico. Il conducente e/o il
passeggero anteriore non ha
allacciato o ha slacciato la
cintura.
Uno o più passeggeri
posteriori hanno anch'essi
slacciato la cintura. Tirare la cintura ed inserire l'estremità
nell'apposita fessura di bloccaggio.
Airbag temporaneamente.
Si accende per alcuni
secondi e poi si spegne
quando si mette il contatto su
"ON".
Deve spegnersi all'avviamento del
motore.
Se non si spegne, rivolgersi alla rete
PEUGEOT.
fi s s a . Uno dei sistemi airbag o
pretensionatori di cinture di
sicurezza è in anomalia. Rivolgersi alla rete PEUGEOT.
Presenza di acqua nel gasolio fi s s a . I l fi l t r o d e l g a s o l i o c o n t i e n e
acqua.
Vi è rischio di deterioramento
del sistema d'iniezione sui
motori Diesel.
Rivolgersi rapidamente alla rete
PEUGEOT.
Proiettori
direzionali lampeggiante. Il sistema di proiettori
direzionali è in anomalia.
Rivolgersi alla rete PEUGEOT.
Ruota
s g o n fi a fi s s a . L a p r e s s i o n e è i n s u f fi c i e n t e i n
una o più ruote.
Controllare la pressione dei pneumatici il
più rapidamente possibile.
Page 12 of 288
34
Indicatore di temperatura del liquido di raffreddamento
Sistema che indica al conducente l'evo-
luzione della temperatura del liquido di
raffreddamento del motore.
Con il motore in moto, se la lancetta si
trova:
- nella zona A , la temperatura è cor-
retta,
- nella zona B , la temperatura è troppo
elevata; la spia di temperatura max
1 e la spia di allarme centralizzato
STOP si accendono, accompagnate
da un segnale acustico e da un mes-
saggio sul display multifunzione.
Fermare imperativamente il veicolo
nelle migliori condizioni di sicurezza.
Attendere qualche minuto prima di spe-
gnere il motore.
Rivolgersi alla rete PEUGEOT. Dopo qualche minuto di guida, la tem-
peratura e la pressione salgono nel cir-
cuito di raffreddamento.
Per ripristinare il livello:
aspettare il raffreddamento del mo-
tore,
svitare il tappo di due giri per far
scendere la pressione,
quando la pressione è scesa, togliere
il tappo,
r i p r i s t i n a r e i l l i v e l l o fi n o a l l a t a c c a
"MAX".
Page 13 of 288
Indicatore di manutenzione
Sistema che indica al conducente la
scadenza della prossima manutenzione
da far effettuare secondo il programma
di manutenzione del costruttore.
Questa scadenza è calcolata a partire
dall'ultimo azzeramento dell'indicatore.
È determinata da due parametri:
- il chilometraggio percorso,
- il tempo trascorso dall'ultima manu-tenzione. Scadenza di manutenzione
compresa tra 1.000 Km e 3.000 km
Ogni volta che si inserisce il contatto, la chiave
che simboleggia le operazioni di manutenzio-
ne si accende per 5 secondi. La linea di vi-
sualizzazione del contachilometri totale indica
il numero di chilometri che si possono ancora
p e r c o r r e r e fi n o a l l a p r o s s i m a m a n u t e n z i o n e .
Esempio: si possono ancora percorrere
2 . 8 0 0 K m fi n o a l l a p r o s s i m a m a n u t e n z i o n e .
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del con-
tatto, la chiave si spegne ; il conta-
chilometri totale torna a funzionare
normalmente. Il display indica allora il
chilometraggio totale e giornaliero. Scadenza di manutenzione inferiore
a 1.000 Km
Esempio: si possono ancora percorrere
9 0 0 K m fi n o a l l a p r o s s i m a m a n u t e n z i o n e .
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del
contatto,il contachilometri totale torna
a funzionare normalmente. La chiave
rimane accesa , a segnalare che fra
poco dovrà essere effettuata una ma-
nutenzione.
Scadenza di revisione superiore a
3.000 km
Ogni volta che si inserisce il contatto,
sul display non vengono visualizzate in-
formazioni sulla manutenzione.
Page 14 of 288
36
Dopo questa operazione, se
si vuole scollegare la batteria,
bloccare le porte del veicolo
ed attendere almeno cinque minuti,
altrimenti l'azzeramento non verrà
preso in considerazione.
Azzeramento dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
La procedura di azzeramento è la se-
guente:
interrompere il contatto,
premere il pulsante di azzeramento
del contachilometri parziale e tener-
lo premuto,
inserire il contatto; il display chilometri-
co comincia un conteggio alla rovescia,
quando il dispaly indica "=0" , rila-
sciare il pulsante; la chiave di ma-
nutenzione sparisce.
Il chilometraggio che rimane
da percorrere può dipendere
dal fattore tempo, in funzione
delle abitudini di guida.
La chiave può quindi accendersi an-
che se è stata superata la scadenza
dei due anni.
Scadenza di manutenzione superata
Ogni volta che si inserisce il contatto,
la chiave lampeggia per 5 secondi, a
segnalare che la manutenzione deve
essere effettuata molto rapidamente.
Esempio: la scadenza di manutenzio-
ne è stata superata di 300 Km.
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto,
il contachilometri totale torna a funziona-
re normalmente. La chiave rimane ac-
cesa . Richiamo dell'informazione di
manutenzione
In qualsiasi momento è possibile acce-
dere all'informazione di manutenzione.
Premere il pulsante di azzeramento
del contachilometri parziale.
L'informazione di manutenzione vie- ne visualizzata per qualche secon-
do, poi scompare.
Page 15 of 288
37
L a v e r i fi c a d e l l i v e l l o d ' o l i o è
valida solo se il veicolo si tro-
va su un terreno piano, con
il motore spento da almeno
15 minuti.
Indicatore di livello olio motore
Sistema che indica al guidatore la vali-
dità o meno del livello d'olio motore. Questa informazione è indicata per alcuni
secondi all'inserimento del contatto, dopo
l'informazione sulla manutenzione.
Livello d'olio corretto
Mancanza d'olio Anomalia indicatore livello d'olio
Asta manuale
È indicata dal lampeggiamento di "OIL" ,
abbinato all'accensione della spia servizio
e accompagnato da un segnale acustico e
da un messaggio sul display multifunzio-
ne, indica una mancanza d'olio che rischia
di danneggiare il motore.
Se la mancanza d'olio è confermata dal-
l a v e r i fi c a c o n l ' a s t a m a n u a l e , r a b b o c -
care tassativamente il livello per evitare
di danneggiare il motore. È indicata dal lampeggiamento di
"OIL --" . Rivolgersi alla rete PEUGEOT.
C o n s u l t a r e i l c a p i t o l o " V e r i fi c h e " p e r l o -
calizzare l'asta manuale e il riempimento
d'olio in funzione della motorizzazione. 2 tacche di livello sull'asta:
- A = maxi; non superare
mai questo livello (ri-
schio di deterioramento
del motore).
- B = mini; ripristinare il
livello attraverso il tap-
po del serbatoio d'olio,
usando il tipo di olio
adatto alla motorizza-
zione.
Page 16 of 288
38
Contachilometri totale
Sistema di misurazione della distanza
totale percorsa dal veicolo durante la
sua vita.
Reostato d'illuminazione
Sistema per adattare manualmente l'in-
tensità luminosa del quadro strumenti in
funzione della luminosità esterna.
I chilometraggi totali e parziali vengo-
no visualizzati per trenta secondi al-
l'interruzione del contatto, all'apertura
della porta del guidatore e bloccando o
sbloccando le porte del veicolo.
Contachilometri parziale
Sistema di misurazione della distanza
percorsa quotidianamente o altro, dal-
l'azzeramento del contatore da parte
del guidatore.
Con il contatto inserito, premere il
p u l s a n t e fi n o a l l a c o m p a r s a d e g l i
zeri. Attivazione
Con le luci accese:
premere sul pulsante per far variare
l'intensità d'illuminazione del quadro
strumenti,
quando l'illuminazione raggiunge la
regolazione minima, rilasciare il pul-
sante, quindi premere di nuovo per
aumentarla,
oppure
quando l'illuminazione raggiunge la
regolazione massima, rilasciare il
pulsante, quindi premerlo di nuovo
per diminuirla,
non appena l'illuminazione raggiun-
ge l'intensità desiderata, rilasciare il
pulsante. Quando le luci sono accese,
non si può spegnere l'illumi-
nazione, ma si può regolarla
al minimo.
Disattivazione
Quando le luci sono spente o sono in
modo giorno per i veicoli dotati di luci
diurne, qualsiasi azione sul pulsante
non produce effetto.
Page 17 of 288
39
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in caso di rischio di ghiaccio),
- controllo delle aperture (porte, ba- gagliaio, ecc.),
- c o m p u t e r d i b o r d o ( v e d i fi n e d e l c a - pitolo).
Dei messaggi di allarme (ad es.: "Ano-
malia sist antinqu") o d'informazione
(ad es.: "Bagagliaio aperto") possono
essere visualizzati in modo tempora-
neo. Alcuni messaggi possono essere
cancellati premendo il tasto "ESC" .
DISPLAY MONOCROMATICO A (SENZA AUTORADIO) Comandi Menù generale
Si dispone di tre tasti di comando del
display:
- "ESC" per uscire dall'operazione in
corso,
- "MENU" per far scorrere i menù o i
sottomenù,
- "OK" per selezionare il menù o il
sottomenù desiderato.
Premere il tasto "MENU" per far
scorrere le varie opzioni del menù
generale :
- c o n fi g u r a z i o n e v e i c o l o ,
- opzioni,
- regolazione display,
- lingue,
- unità.
Premere sul tasto "OK" per selezio-
nare il menù desiderato.
* Solo con climatizzatore.
Page 18 of 288
40
C o n fi g u r a z i o n e v e i c o l o Opzioni
Selezionando il menù "Opzioni", è pos-
sibile avviare una diagnosi dello stato
degli equipaggiamenti (attivo, disattivo,
guasto).
Lingue
Dopo aver selezionato il menù "Lingue",
è p o s s i b i l e m o d i fi c a r e l a l i n g u a d i v i s u a -
lizzazione del display (Français, Italiano,
Nederlands, Português, Português-
Brasil, Türkçe, Deutsch, English,
Español).
Regolazione display
Selezionando questo menù , è possibile
accedere ai seguenti parametri:
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modo 12 o 24 ore. Unità
Dopo aver selezionato il menù "Unità",
è p o s s i b i l e m o d i fi c a r e i s e g u e n t i p a r a -
metri:
- temperatura (°C o °F),
- consumo di carburante (l/100 km,
mpg o km/l).
Dopo aver selezionato una di que-
ste opzioni, premere sul tasto "OK"
p e r m o d i fi c a r n e i l v a l o r e .
Aspettare circa dieci secondi che il
d a t o m o d i fi c a t o v e n g a r e g i s t r a t o o p -
pure premere sul tasto "ESC" per
annullare.
Il display torna poi alla schermata cor-
rente.
S e l e z i o n a n d o i l m e n ù " C o n fi g v e i c " è
possibile attivare o disattivare i seguenti
equipaggiamenti:
- tergicristallo abbinato alla retromar- cia (vedi capitolo "Visibilità"),
- sbloccaggio selettivo (vedi capitolo "Aperture"),
- luci di accompagnamento e acco- glienza (vedi capitolo "Visibilità"),
- luci ambiente (vedi capitolo "Visibilità"),
- luci diurne (vedi capitolo "Visibilità"),
- proiettori direzionali (vedi capitolo "Visibilità"),
- freno di stazionamento automatico o manuale (vedi capitolo "Guida"),
- ... Per ragioni di sicurezza, il con-
ducente deve assolutamente
e f f e t t u a r e l a c o n fi g u r a z i o n e
dei display multifunzione a veicolo
fermo.
Page 19 of 288
41
DISPLAY MONOCROMATICO A (CON AUTORADIO) Comandi
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in caso di rischio di ghiaccio),
- controllo delle aperture (porte, ba- gagliaio, ecc.),
- modi audio (radio, CD, ...),
- c o m p u t e r d i b o r d o ( v e d i fi n e d e l capitolo).
Dei messaggi di allarme (ad es.: "Ano-
malia sist antinqu") o d'informazione
(ad es.: "Bagagliaio aperto") possono
essere visualizzati in modo tempora-
neo. Alcuni messaggi possono essere
cancellati premendo il tasto "ESC" .
Menù generale
Premere il tasto "MENU" per accede-
re al menù generale , quindi premere
i tasti " " o " " per far scorrere i vari
menù:
- radio-CD,
- c o n fi g u r a z i o n e v e i c o l o ,
- opzioni,
- regolazione display,
- lingue,
- unità.
Premere il tasto "OK" per selezio-
nare il menù desiderato.
Dal pannello frontale dell'autoradio è
possibile:
premere il tasto "MENU" per acce-
dere al menù generale ,
premere i tasti " " o " " per far
scorrere gli elementi sul display,
premere il tasto "MODE" per cam-
biare l'applicazione permanente
(computer di bordo, modo audio, ...),
premere i tasti " " o " " per modi-
fi c a r e u n v a l o r e d i r e g o l a z i o n e ,
premere il tasto "OK" per convali-
dare,
oppure
premere il tasto "ESC" per uscire
dall'operazione in corso. Radio-CD
Con l'autoradio accesa, una volta sele-
zionato il menù "Radio-CD", è possibile
attivare o disattivare le funzioni relative
alla radio (controllo RDS, modo REG),
al CD o al caricatore CD (introscan, let-
tura casuale, ripetizione CD).
* Solo con climatizzatore. Per ottenere maggiori informa-
zioni sull'applicazione "Radio-
CD", fare riferimento al capitolo
"Audio e Telematica".
Page 20 of 288
42
Per ragioni di sicurezza, il con-
ducente deve assolutamente
e f f e t t u a r e l a c o n fi g u r a z i o n e
dei display multifunzione a veicolo
fermo.
Regolazione display
Una volta selezionato il menù Regola-
zione display, è possibile accedere ai
seguenti parametri:
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modo 12 o 24 ore.
Lingue
Dopo aver selezionato il menù "Lingue",
è p o s s i b i l e m o d i fi c a r e l a l i n g u a d i
visualizzazione del display (Français,
Italiano, Nederlands, Portugues,
Portugues-Brasil, Türkçe, Deutsch,
English, Espanol).
Unità di misura
Dopo aver selezionato il menù "Unità",
è p o s s i b i l e m o d i fi c a r e i s e g u e n t i p a r a -
metri:
- temperatura (°C o °F),
- consumo di carburante (l/100 km,
mpg o km/l).
Dopo aver selezionato una di que-
ste opzioni, premere sui tasti " " o
" " p e r m o d i fi c a r n e i l v a l o r e .
Premere sui tasti " " o " " per
passare rispettivamente alla regola-
zione precedente o successiva.
Premere sul tasto "OK" per salvare
l a m o d i fi c a e t o r n a r e a l l a s c h e r m a t a
corrente oppure premere sul tasto
"ESC" per annullare.
C o n fi g u r a z i o n e v e i c o l o
U n a v o l t a s e l e z i o n a t o i l m e n ù C o n fi g u -
razione veicolo, è possibile attivare o di-
sattivare i seguenti equipaggiamenti:
- tergicristallo abbinato alla retromar-
cia (vedi capitolo "Visibilità"),
- bloccaggio selettivo (vedi capitolo "Aperture"),
- luci di accompagnamento e di acco- glienza (vedi capitolo "Visibilità"),
- luci ambiente (vedi capitolo "Visibilità"),
- fari diurni (vedi capitolo "Visibilità"),
- proiettori direzionali (vedi capitolo "Visibilità"),
- freno di stazionamento automatico o manuale (vedi capitolo "Guida"),
- ...
Opzioni
Una volta selezionato il menù "Opzioni",
è possibile avviare una diagnosi dello
stato degli equipaggiamenti (attivo, di-
sattivo, guasto).
