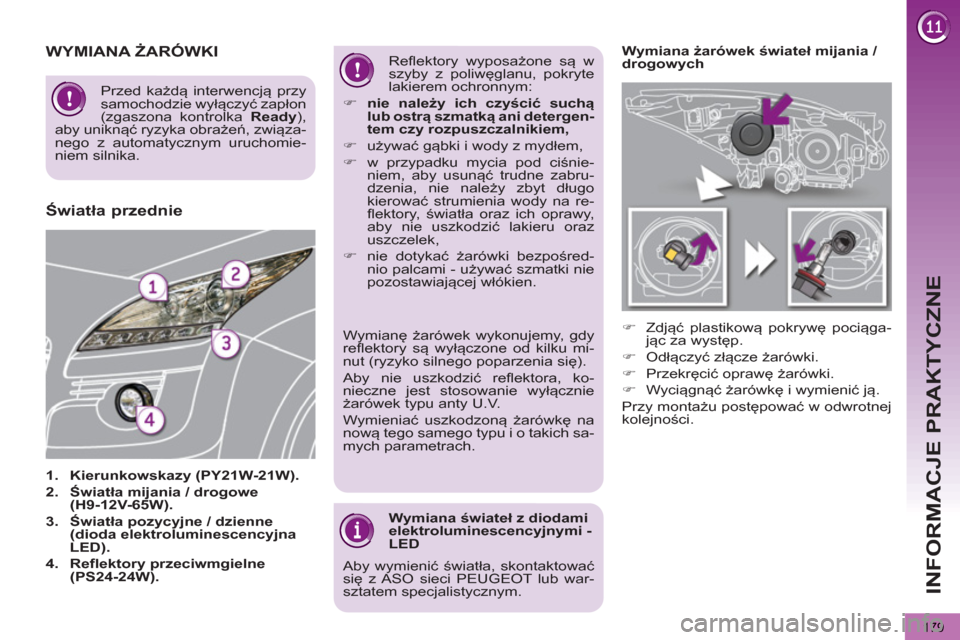

Page 181 of 284
INFORMACJE PRAKTYCZNE
179
Wymiana żarówek świateł mijania /
drogowych
)
Zdjąć plastikową pokrywę pociąga-
jąc za występ.
)
Odłączyć złącze żarówki.
)
Przekręcić oprawę żarówki.
)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej
kolejności.
WYMIANA ŻARÓWKI
1.
Kierunkowskazy (PY21W-21W).
2.
Światła mijania / drogowe
(H9-12V-65W).
3.
Światła pozycyjne / dzienne
(dioda elektroluminescencyjna
LED).
4.
Reflektory przeciwmgielne
(PS24-24W).
Reflektory wyposażone są w
szyby z poliwęglanu, pokryte
lakierem ochronnym:
)
nie należy ich czyścić suchą
lub ostrą szmatką ani detergen-
tem czy rozpuszczalnikiem,
)
używać gąbki i wody z mydłem,
)
w przypadku mycia pod ciśnie-
niem, aby usunąć trudne zabru-
dzenia, nie należy zbyt długo
kierować strumienia wody na re-
flektory, światła oraz ich oprawy,
aby nie uszkodzić lakieru oraz
uszczelek,
)
nie dotykać żarówki bezpoś
red-
nio palcami - używać szmatki nie
pozostawiającej włókien.
Światła przednie
Wymianę żarówek wykonujemy, gdy
reflektory są wyłączone od kilku mi-
nut (ryzyko silnego poparzenia się).
Aby nie uszkodzić reflektora, ko-
nieczne jest stosowanie wyłącznie
żarówek typu anty U.V.
Wymieniać uszkodzoną żarówkę na
nową tego samego typu i o takich sa-
mych parametrach.
Wymiana świateł z diodami
elektroluminescencyjnymi -
LED
Aby wymienić światła, skontaktować
się z ASO sieci PEUGEOT lub war-
sztatem specjalistycznym.
Przed każdą interwencją przy
samochodzie wyłączyć zapłon
(zgaszona kontrolka Ready
),
aby uniknąć ryzyka obrażeń, związa-
nego z automatycznym uruchomie-
niem silnika.

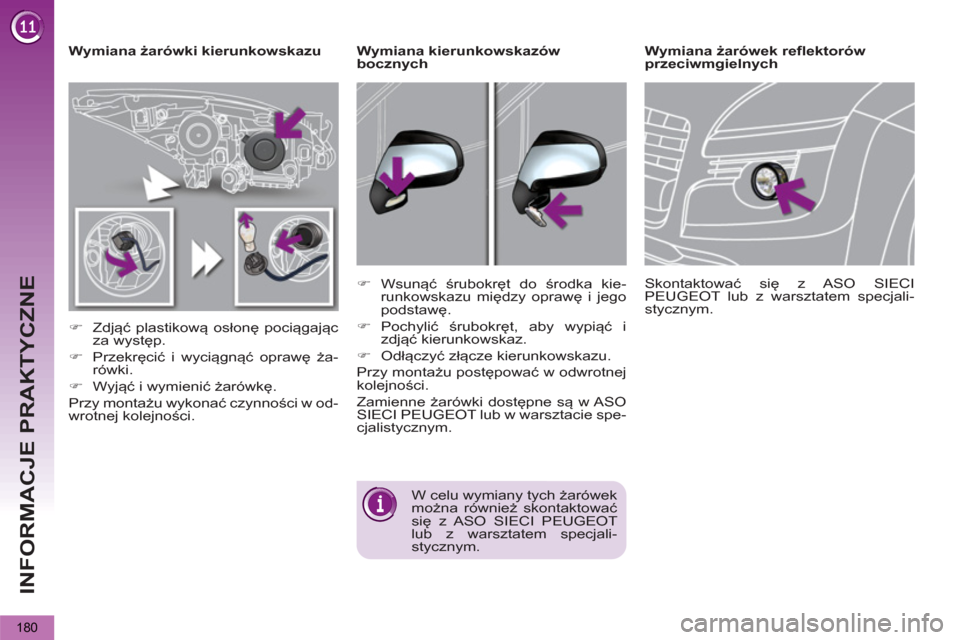

Page 182 of 284
INFORMACJE PRAKTYCZNE
180
Wymiana żarówki kierunkowskazu
)
Zdjąć plastikową osłonę pociągając
za występ.
)
Przekręcić i wyciągnąć oprawę ża-
rówki.
)
Wyjąć i wymienić żarówkę.
Przy montażu wykonać czynności w od-
wrotnej kolejności.
Wymiana żarówek reflektorów
przeciwmgielnych
W celu wymiany tych żarówek
można również skontaktować
się z ASO SIECI PEUGEOT
lub z warsztatem specjali-
stycznym.
Skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem specjali-
stycznym.
)
Wsunąć śrubokręt do ś
rodka kie-
runkowskazu między oprawę i jego
podstawę.
)
Pochylić śrubokręt, aby wypiąć i
zdjąć kierunkowskaz.
)
Odłączyć złącze kierunkowskazu.
Przy montażu postępować w odwrotnej
kolejności.
Zamienne żarówki dostępne są w ASO
SIECI PEUGEOT lub w warsztacie spe-
cjalistycznym.
Wymiana kierunkowskazów
bocznych

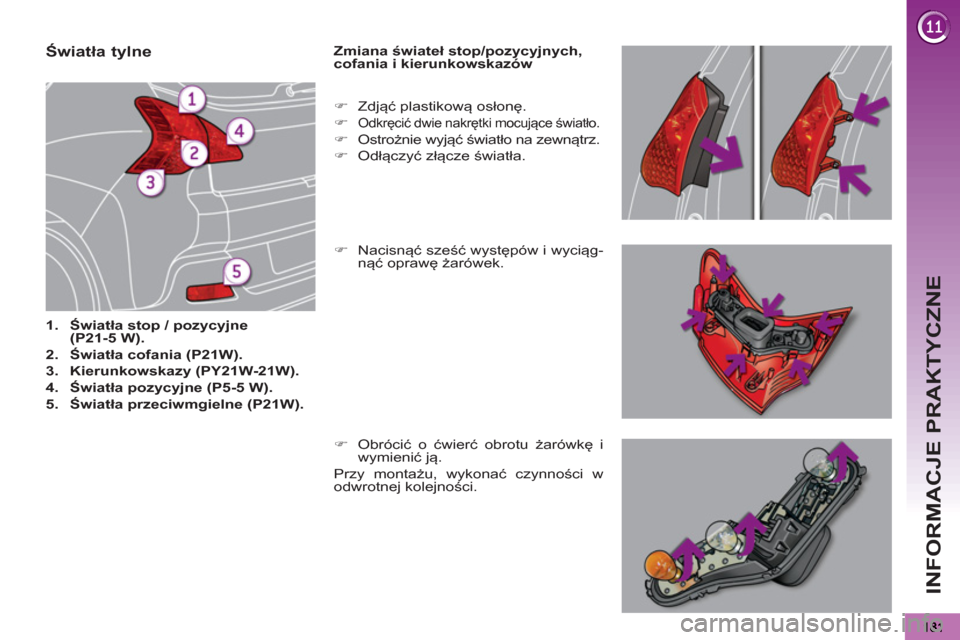

Page 183 of 284
INFORMACJE PRAKTYCZNE
Światła tylne
1.
Światła stop / pozycyjne
(P21-5 W).
2.
Światła cofania (P21W).
3.
Kierunkowskazy (PY21W-21W).
4.
Światła pozycyjne (P5-5 W).
5.
Światła przeciwmgielne (P21W).
Zmiana świateł stop/pozycyjnych,
cofania i kierunkowskazów
)
Nacisnąć sześć występów i wyciąg-
nąć oprawę żarówek.
)
Zdjąć plastikową osłonę.
)
Odkręcić dwie nakrętki mocujące światło.
)
Ostrożnie wyjąć światło na zewnątrz.
)
Odłączyć złącze światła.
)
Obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Przy montażu, wykonać czynności w
odwrotnej kolejności.
Page 184 of 284
INFORMACJE PRAKTYCZNE
182
Wymiana trzeciego światła stop
Zmiana światła pozycyjnego
(bagażnik)
Zmiana świateł przeciwmgielnych
)
Otworzyć bagażnik.
)
Zdjąć plastikową pokrywę za pomo-
cą śrubokręta.
)
Odkręcić nakrętkę mocującą światło.
)
Obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Aby założyć żarówkę należy postępo-
wać w odwrotnej kolejności.
)
Włożyć rękę pod zderzak.
)
Obrócić żarówkę o ćwierć obrotu i
wymienić ją.
Skontaktować się z ASO SIECI PEUGEOT.
Wymiana oświetlenia tablicy
rejestracyjnej (W 5-5W)
)
Włożyć cienki śrubokręt do jednego
z dwóch otworów na zewnątrz prze-
zroczystej osłony.
)
Podważyć, aby ją odpiąć.
)
Zdjąć przezroczystą osłonę.
)
Wyciągnąć i wymienić żarówkę.
Page 185 of 284
INFORMACJE PRAKTYCZNE
183
WYMIANA BEZPIECZNIKA
Dostęp do narzędzi
Szczypce do wyjmowania bezpiecz-
ników znajdują się na wewnętrznej
stronie skrzynki bezpieczników deski
rozdzielczej.
Aby ją otworzyć należy:
)
Całkowicie zdjąć pokrywę.
)
Wyciągnąć szczypce.
Wymiana bezpiecznika
Dobry
Zły
)
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.
)
Wymieniać zawsze uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu.
)
Sprawdzić, czy numer wygrawero-
wany na skrzynce zgadza się z na-
tężeniem wygrawerowanym na nóż-
ce oraz w tabelach poniżej.
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe
został tak zbudowany, aby działał z
wyposażeniem seryjnym lub opcjo-
nalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w pojeź-
dzie należy skontaktować się z ASO
SIECI PEUGEOT.
PEUGEOT nie ponosi od-
powiedzialności za kosz-
ty związane z naprawą
pojazdu lub usterką spowodowaną
instalacją osprz
ętu dodatkowego
nie pochodzącego, nie zalecanego
przez PEUGEOT i zainstalowanego
niezgodnie z zaleceniami, w szcze-
gólności dotyczy to urządzeń, któ-
rych łączny pobór mocy przekracza
10 miliamperów.
Przed wymianą bezpiecznika należy
rozpoznać przyczynę usterki i ją usu-
nąć.
)
Sprawdzić na podstawie stanu włók-
na, czy bezpiecznik nie jest uszko-
dzony.
Sposób wymiany uszkodzonego bez-
piecznika na nowy, zapobiegając uszko-
dzeniu odpowiadającej mu funkcji.

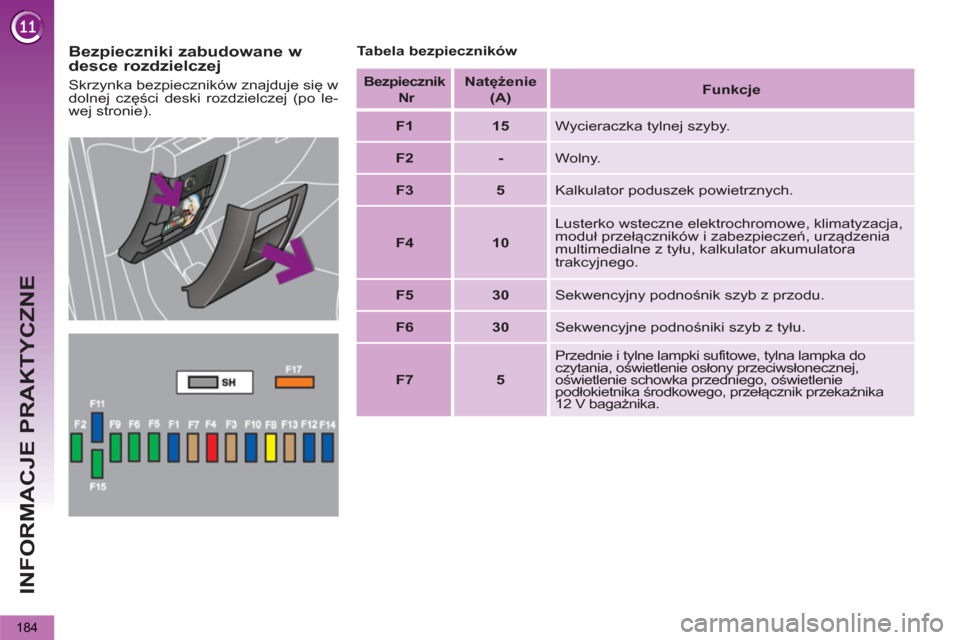

Page 186 of 284
INFORMACJE PRAKTYCZNE
184
Bezpieczniki zabudowane w
desce rozdzielczej
Tabela bezpieczników
Skrzynka bezpieczników znajduje się w
dolnej części deski rozdzielczej (po le-
wej stronie).
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F1
15
Wycieraczka tylnej szyby.
F2
-
Wolny.
F3
5
Kalkulator poduszek powietrznych.
F4
10
Lusterko wsteczne elektrochromowe, klimatyzacja,
moduł przełączników i zabezpieczeń, urządzenia
multimedialne z tyłu, kalkulator akumulatora
trakcyjnego.
F5
30
Sekwencyjny podnośnik szyb z przodu.
F6
30
Sekwencyjne podnośniki szyb z tyłu.
F7
5
Przednie i tylne lampki sufitowe, tylna lampka do
czytania, oświetlenie osłony przeciwsłonecznej,
oświetlenie schowka przedniego, oświetlenie
podłokietnika środkowego, przełącznik przekaźnika
12 V bagażnika.

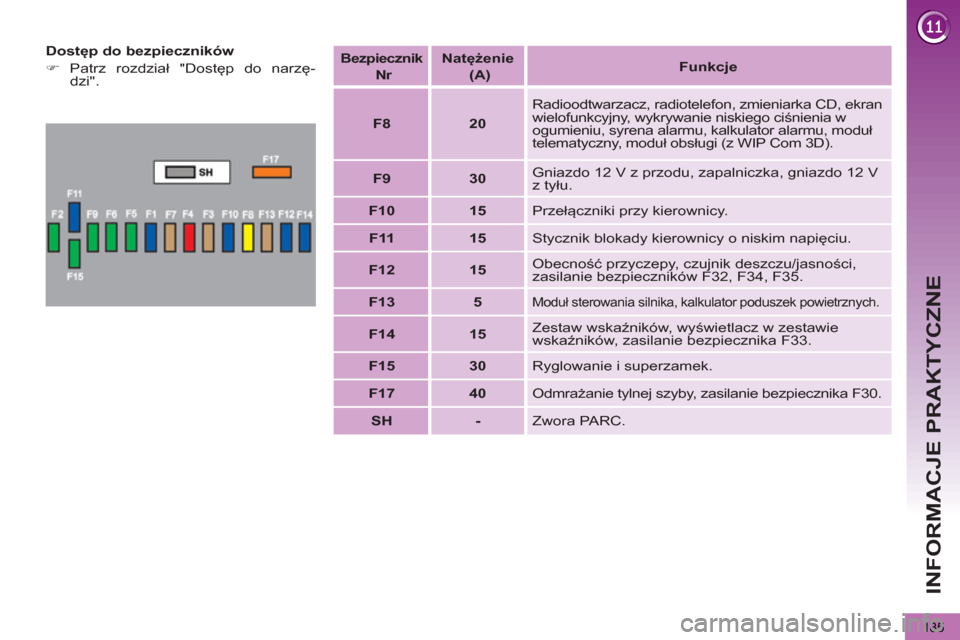

Page 187 of 284
INFORMACJE PRAKTYCZNE
185
Dostęp do bezpieczników
)
Patrz rozdział "Dostęp do narzę-
dzi".
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F8
20
Radioodtwarzacz, radiotelefon, zmieniarka CD, ekran
wielofunkcyjny, wykrywanie niskiego ciśnienia w
ogumieniu, syrena alarmu, kalkulator alarmu, moduł
telematyczny, moduł obsługi (z WIP Com 3D).
F9
30
Gniazdo 12 V z przodu, zapalniczka, gniazdo 12 V
z tyłu.
F10
15
Przełączniki przy kierownicy.
F11
15
Stycznik blokady kierownicy o niskim napięciu.
F12
15
Obecność przyczepy, czujnik deszczu/jasności,
zasilanie bezpieczników F32, F34, F35.
F13
5
Moduł sterowania silnika, kalkulator poduszek powietrznych.
F14
15
Zestaw wskaźników, wyświetlacz w zestawie
wskaźników, zasilanie bezpiecznika F33.
F15
30
Ryglowanie i superzamek.
F17
40
Odmrażanie tylnej szyby, zasilanie bezpiecznika F30.
SH
-
Zwora PARC.

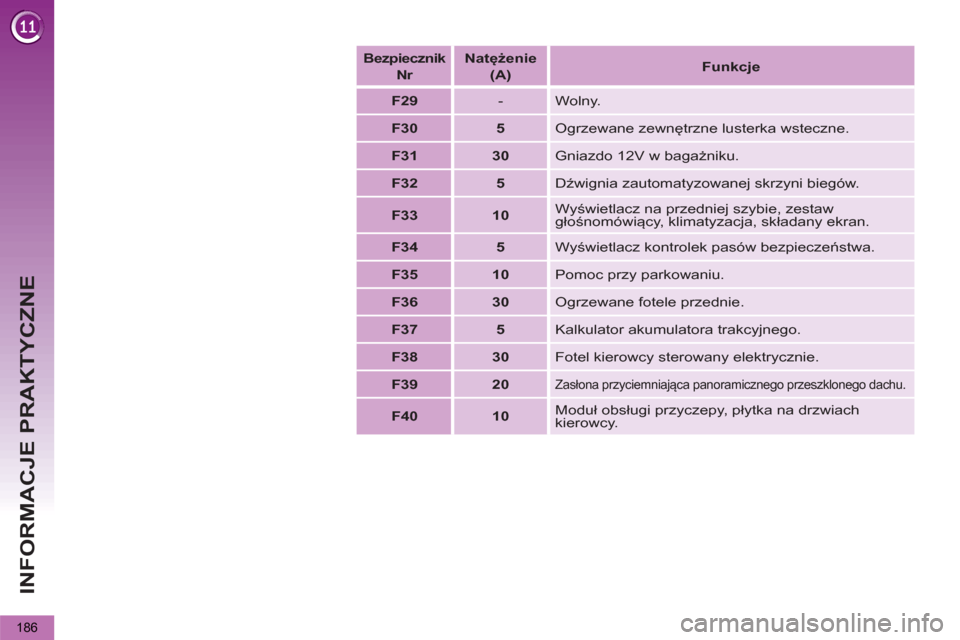

Page 188 of 284
INFORMACJE PRAKTYCZNE
186
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F29
- Wolny.
F30
5
Ogrzewane zewnętrzne lusterka wsteczne.
F31
30
Gniazdo 12V w bagażniku.
F32
5
Dźwignia zautomatyzowanej skrzyni biegów.
F33
10
Wyświetlacz na przedniej szybie, zestaw
głośnomówiący, klimatyzacja, składany ekran.
F34
5
Wyświetlacz kontrolek pasów bezpieczeństwa.
F35
10
Pomoc przy parkowaniu.
F36
30
Ogrzewane fotele przednie.
F37
5
Kalkulator akumulatora trakcyjnego.
F38
30
Fotel kierowcy sterowany elektrycznie.
F39
20
Zasłona przyciemniająca panoramicznego przeszklonego dachu.
F40
10
Moduł obsługi przyczepy, płytka na drzwiach
kierowcy.

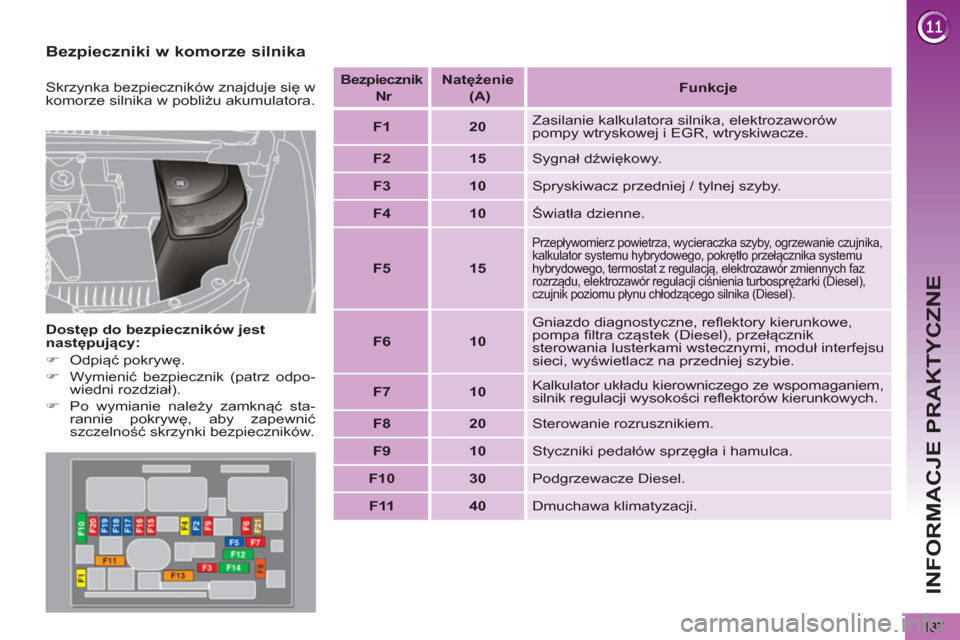

Page 189 of 284
INFORMACJE PRAKTYCZNE
187
Bezpieczniki w komorze silnika
Dostęp do bezpieczników jest
następujący:
)
Odpiąć pokrywę.
)
Wymienić bezpiecznik (patrz odpo-
wiedni rozdział).
)
Po wymianie należy zamknąć sta-
rannie pokrywę, aby zapewnić
szczelność skrzynki bezpieczników.
Skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora.
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F1
20
Zasilanie kalkulatora silnika, elektrozaworów
pompy wtryskowej i EGR, wtryskiwacze.
F2
15
Sygnał dźwiękowy.
F3
10
Spryskiwacz przedniej / tylnej szyby.
F4
10
Światła dzienne.
F5
15
Przepływomierz powietrza, wycieraczka szyby, ogrzewanie czujnika,
kalkulator systemu hybrydowego, pokrętło przełącznika systemu
hybrydowego, termostat z regulacją, elektrozawór zmiennych faz
rozrządu, elektrozawór regulacji ciśnienia turbosprężarki (Diesel),
czujnik poziomu płynu chłodzącego silnika (Diesel).
F6
10
Gniazdo diagnostyczne, reflektory kierunkowe,
pompa filtra cząstek (Diesel), przełącznik
sterowania lusterkami wstecznymi, moduł interfejsu
sieci, wyświetlacz na przedniej szybie.
F7
10
Kalkulator układu kierowniczego ze wspomaganiem,
silnik regulacji wysokości reflektorów kierunkowych.
F8
20
Sterowanie rozrusznikiem.
F9
10
Styczniki pedałów sprzęgła i hamulca.
F10
30
Podgrzewacze Diesel.
F11
40
Dmuchawa klimatyzacji.

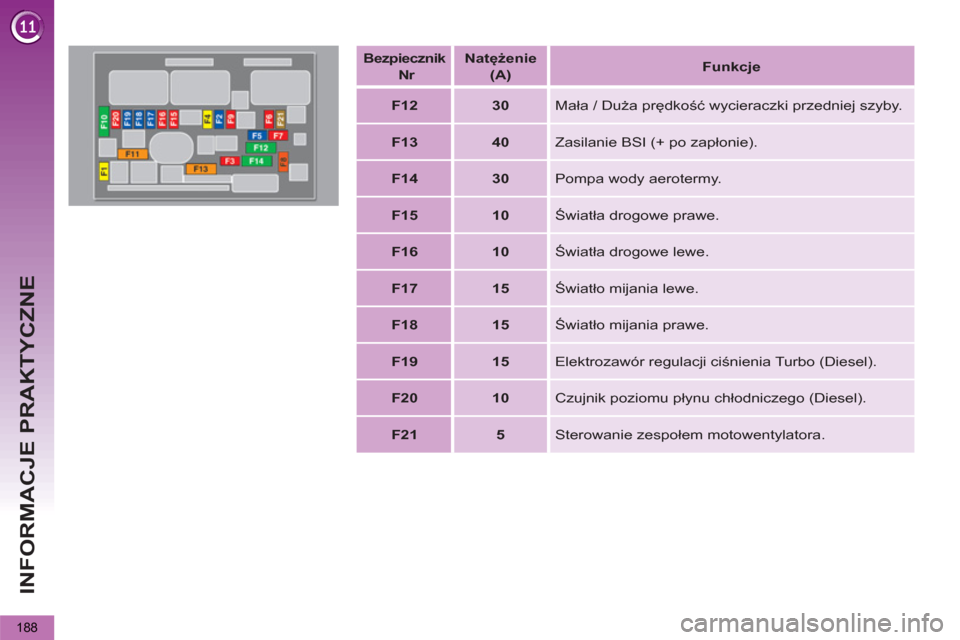

Page 190 of 284
INFORMACJE PRAKTYCZNE
188
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F12
30
Mała / Duża prędkość wycieraczki przedniej szyby.
F13
40
Zasilanie BSI (+ po zapłonie).
F14
30
Pompa wody aerotermy.
F15
10
Światła drogowe prawe.
F16
10
Światła drogowe lewe.
F17
15
Światło mijania lewe.
F18
15
Światło mijania prawe.
F19
15
Elektrozawór regulacji ciśnienia Turbo (Diesel).
F20
10
Czujnik poziomu płynu chłodniczego (Diesel).
F21
5
Sterowanie zespołem motowentylatora.
