Peugeot 3008 Hybrid 4 2013.5 Manuale del proprietario (in Italian)

11
Informazioni pratiche209

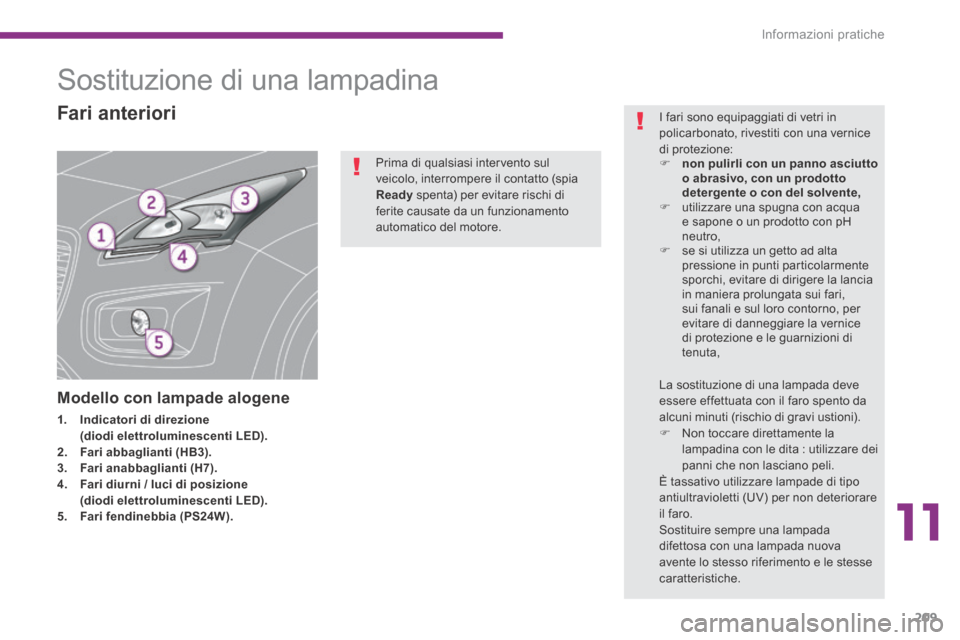

Sostituzione di una lampadina
Modello con lampade alogene
1. Indicatori di direzione (diodi elettroluminescenti LED).2. Fari abbaglianti (HB3).3. Fari anabbaglianti (H7).4. Fari diurni / luci di posizione (diodi elettroluminescenti LED).5. Fari fendinebbia (PS24W).
Fari anteriori
Prima di qualsiasi intervento sul veicolo, interrompere il contatto (spia Ready spenta) per evitare rischi di ferite causate da un funzionamento automatico del motore.
I fari sono equipaggiati di vetri in policarbonato, rivestiti con una vernice di protezione:  non pulirli con un panno asciutto o abrasivo, con un prodotto detergente o con del solvente, utilizzare una spugna con acqua e sapone o un prodotto con pH neutro,  se si utilizza un getto ad alta pressione in punti particolarmente sporchi, evitare di dirigere la lancia in maniera prolungata sui fari, sui fanali e sul loro contorno, per evitare di danneggiare la vernice di protezione e le guarnizioni di tenuta,
La sostituzione di una lampada deve essere effettuata con il faro spento da alcuni minuti (rischio di gravi ustioni).  Non toccare direttamente la lampadina con le dita : utilizzare dei panni che non lasciano peli. È tassativo utilizzare lampade di tipo antiultravioletti (UV) per non deteriorare il faro. Sostituire sempre una lampada
difettosa con una lampada nuova avente lo stesso riferimento e le stesse caratteristiche.

Informazioni pratiche
210

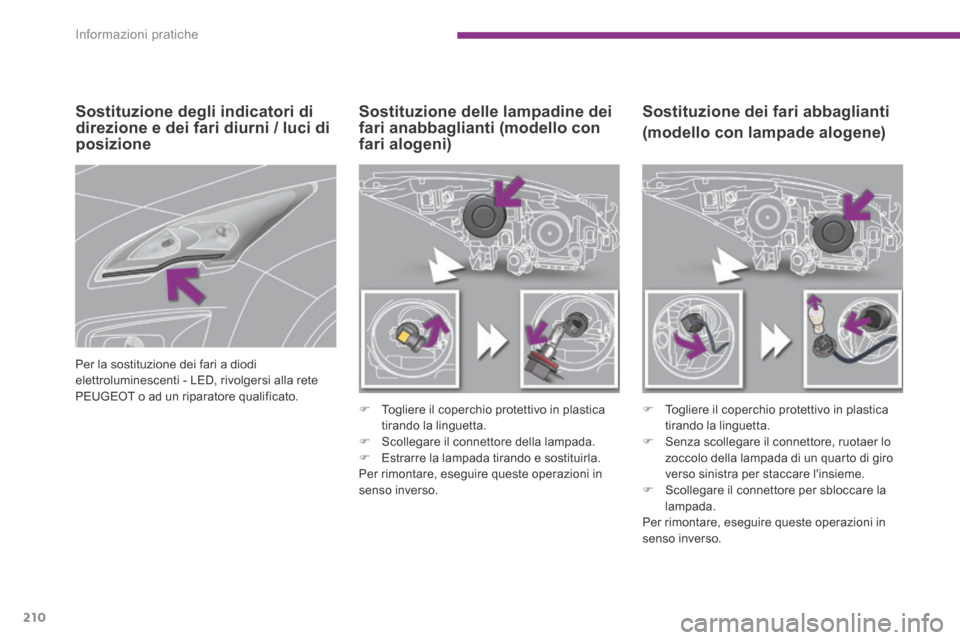

Sostituzione dei fari abbaglianti
(modello con lampade alogene)
 Togliere il coperchio protettivo in plastica tirando la linguetta.  Senza scollegare il connettore, ruotaer lo zoccolo della lampada di un quarto di giro verso sinistra per staccare l'insieme.  Scollegare il connettore per sbloccare la lampada. Per rimontare, eseguire queste operazioni in
senso inverso.
Sostituzione delle lampadine dei fari anabbaglianti (modello con fari alogeni)
 Togliere il coperchio protettivo in plastica tirando la linguetta.  Scollegare il connettore della lampada.  Estrarre la lampada tirando e sostituirla. Per rimontare, eseguire queste operazioni in senso inverso.
Sostituzione degli indicatori di direzione e dei fari diurni / luci di posizione
Per la sostituzione dei fari a diodi elettroluminescenti - LED, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.

11
Informazioni pratiche211

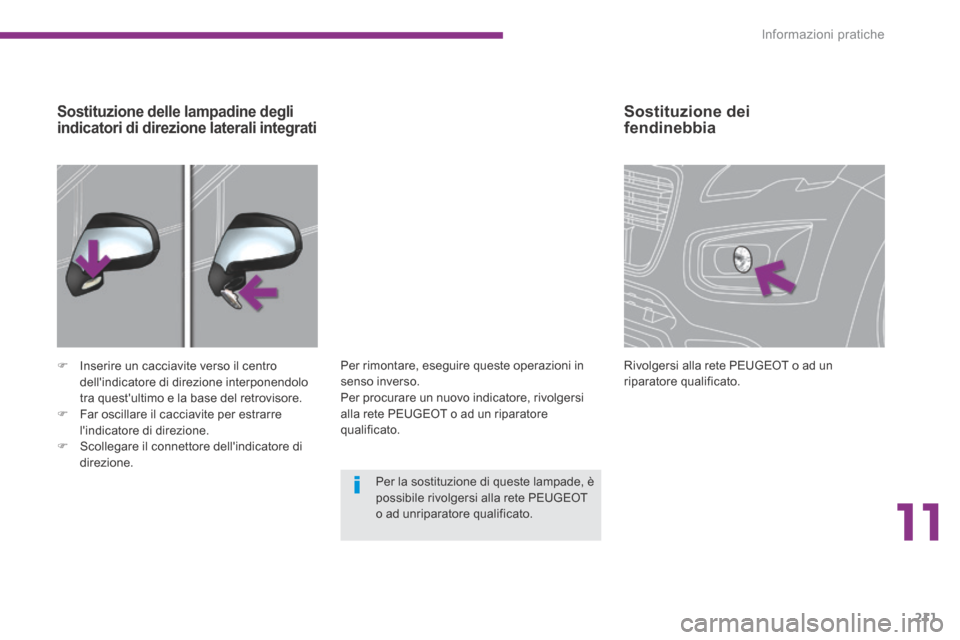

Sostituzione dei fendinebbia
Rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.  Inserire un cacciavite verso il centro dell'indicatore di direzione interponendolo tra quest'ultimo e la base del retrovisore.  Far oscillare il cacciavite per estrarre l'indicatore di direzione.  Scollegare il connettore dell'indicatore di direzione.
Sostituzione delle lampadine degli indicatori di direzione laterali integrati
Per la sostituzione di queste lampade, è possibile rivolgersi alla rete PEUGEOT o ad unriparatore qualificato.
Per rimontare, eseguire queste operazioni in senso inverso. Per procurare un nuovo indicatore, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.

Informazioni pratiche
212

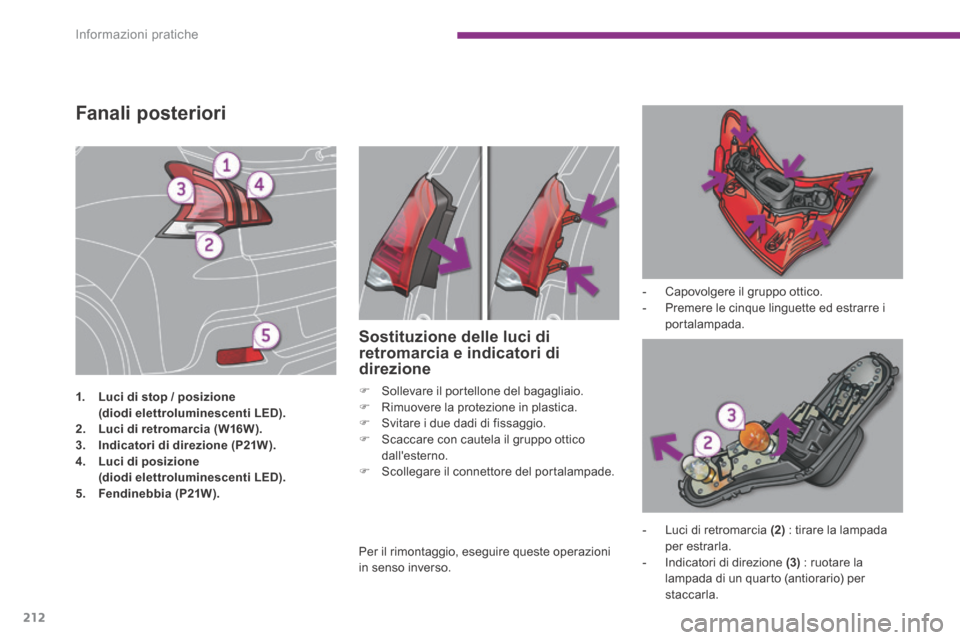

Fanali posteriori
1. Luci di stop / posizione (diodi elettroluminescenti LED).2. Luci di retromarcia (W16W).3. Indicatori di direzione (P21W).4. Luci di posizione (diodi elettroluminescenti LED).5. Fendinebbia (P21W).
Sostituzione delle luci di retromarcia e indicatori di direzione
 Sollevare il portellone del bagagliaio.  Rimuovere la protezione in plastica.  Svitare i due dadi di fissaggio.  Scaccare con cautela il gruppo ottico dall'esterno.  Scollegare il connettore del portalampade.
- Capovolgere il gruppo ottico. - Premere le cinque linguette ed estrarre i portalampada.
- Luci di retromarcia (2) : tirare la lampada
per estrarla. - Indicatori di direzione (3) : ruotare la lampada di un quarto (antiorario) per staccarla.
Per il rimontaggio, eseguire queste operazioni in senso inverso.

11
Informazioni pratiche213

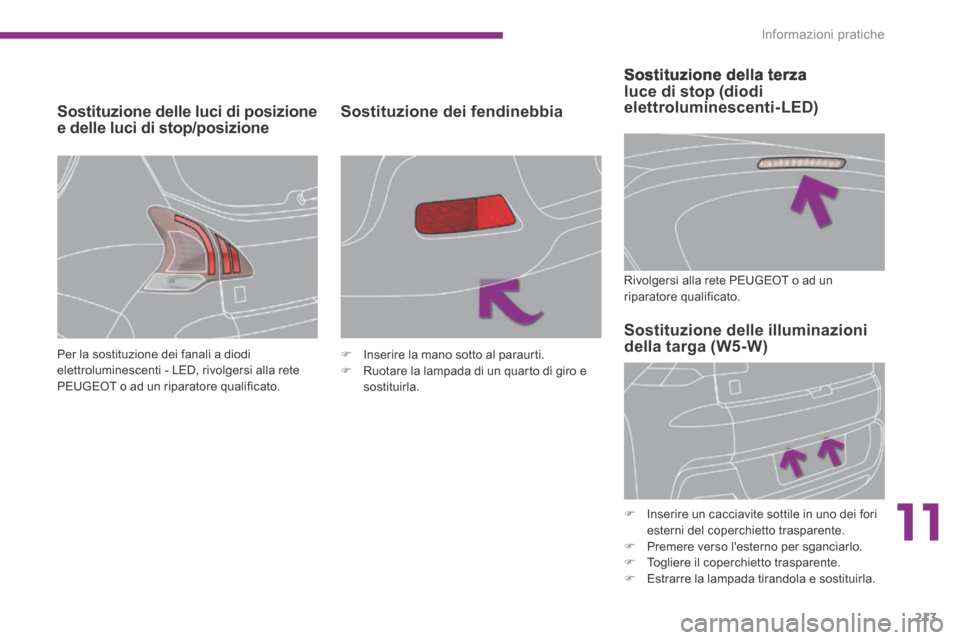

Sostituzione della terza luce di stop (diodi elettroluminescenti-LED) Sostituzione delle luci di posizione e delle luci di stop/posizione Sostituzione dei fendinebbia
Per la sostituzione dei fanali a diodi elettroluminescenti - LED, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
 Inserire la mano sotto al paraurti.  Ruotare la lampada di un quarto di giro e sostituirla.
Rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
Sostituzione delle illuminazioni della targa (W5-W)
 Inserire un cacciavite sottile in uno dei fori esterni del coperchietto trasparente.  Premere verso l'esterno per sganciarlo.  Togliere il coperchietto trasparente.  Estrarre la lampada tirandola e sostituirla.

Informazioni pratiche
214
Accesso agli attrezzi Sostituzione di un fusibile
BuonoBruciato
 Utilizzare la speciale pinzetta per estrarre il fusibile dalla sua sede.  Sostituire sempre il fusibile bruciato con un fusibile di uguale intensità.  Verificare la corrispondenza tra il numero inciso sulla scatola, l'intensità incisa sulla parte superiore con le tabelle di seguito riportate.
Prima di sostituire un fusibile, occorre conoscere la causa dell'anomalia e porvi rimedio.  Individuare il fusibile difettoso esaminando lo stato del suo filamento.
Sostituzione di un fusibile
PEUGEOT declina ogni responsabilità per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti risultanti dall'installazione di accessori ausiliari non forniti, non consigliati da PEUGEOT e non installati secondo le prescrizioni, in particolare quando il consumo degli apparecchi supplementari supera 10 milliampère.
Installazione di accessori elettrici
Il circuito elettrico del veicolo è concepito per funzionare con gli equipaggiamenti di serie o in opzione. Prima di installare altri equipaggiamenti o accessori elettrici sul veicolo, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
La sostituzione di un fusibile non indicato nelle tabelle potrebbe provocare un grave malfunzionamento del veicolo. Rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
Modo operativo per la sostituzione di un fusibile difettoso con un fusibile nuovo per rimediare ad una panne della funzione corrispondente.
La pinzetta d'estrazione dei fusibili è situtata sul retro del coperchio della scatola portafusibili del cruscotto. Per accedervi :  Togliere completamente il coperchio.  Estrarre la pinzetta.

11
Informazioni pratiche215

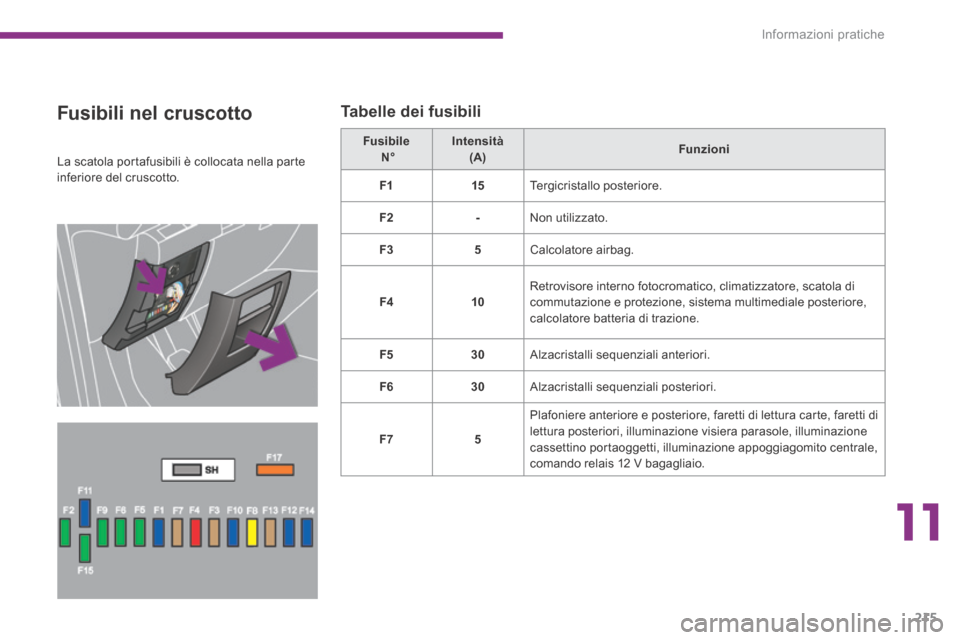

Fusibili nel cruscotto Tabelle dei fusibili
La scatola portafusibili è collocata nella parte inferiore del cruscotto.
Fusibile N° Intensità (A) Funzioni
F1 15 Tergicristallo posteriore.
F2 - Non utilizzato.
F3 5 Calcolatore airbag.
F4 10 Retrovisore interno fotocromatico, climatizzatore, scatola di commutazione e protezione, sistema multimediale posteriore, calcolatore batteria di trazione.
F5 30 Alzacristalli sequenziali anteriori.
F6 30 Alzacristalli sequenziali posteriori.
F7 5
Plafoniere anteriore e posteriore, faretti di lettura carte, faretti di lettura posteriori, illuminazione visiera parasole, illuminazione cassettino portaoggetti, illuminazione appoggiagomito centrale, comando relais 12 V bagagliaio.

Informazioni pratiche
216

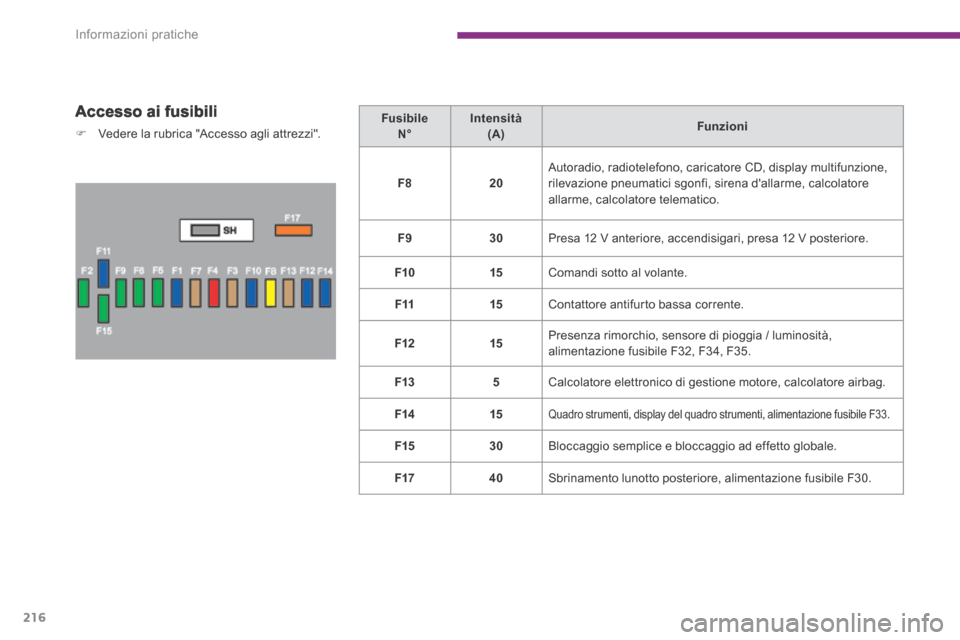

Accesso ai fusibili
 Vedere la rubrica "Accesso agli attrezzi". Fusibile N° Intensità (A) Funzioni
F8 20 Autoradio, radiotelefono, caricatore CD, display multifunzione, rilevazione pneumatici sgonfi, sirena d'allarme, calcolatore allarme, calcolatore telematico.
F9 30 Presa 12 V anteriore, accendisigari, presa 12 V posteriore.
F10 15 Comandi sotto al volante.
F11 15 Contattore antifurto bassa corrente.
F12 15 Presenza rimorchio, sensore di pioggia / luminosità, alimentazione fusibile F32, F34, F35.
F13 5 Calcolatore elettronico di gestione motore, calcolatore airbag.
F14 15 Quadro strumenti, display del quadro strumenti, alimentazione fusibile F33.
F15 30 Bloccaggio semplice e bloccaggio ad effetto globale.
F17 40 Sbrinamento lunotto posteriore, alimentazione fusibile F30.

11
Informazioni pratiche217
Fusibile N°Intensità (A)Funzioni
F305 Retrovisori esterni riscaldati.
F3130 Presa 12 V nel bagagliaio.
F325 Leva delle marce (cambio pilotato).
F3310 Visualizzazione dati di guida, kit vivavoce, climatizzazione, display a scomparsa.
F345 Display spie cinture di sicurezza.
F3510 Assistenza al parcheggio.
F3630 Sedili anteriori riscaldati.
F375 Calcolatore batteria di trazione.
F3830 Sedile del guidatore con comandi elettrici.
F3920 Tendina del tetto panoramico in vetro.

Informazioni pratiche
218

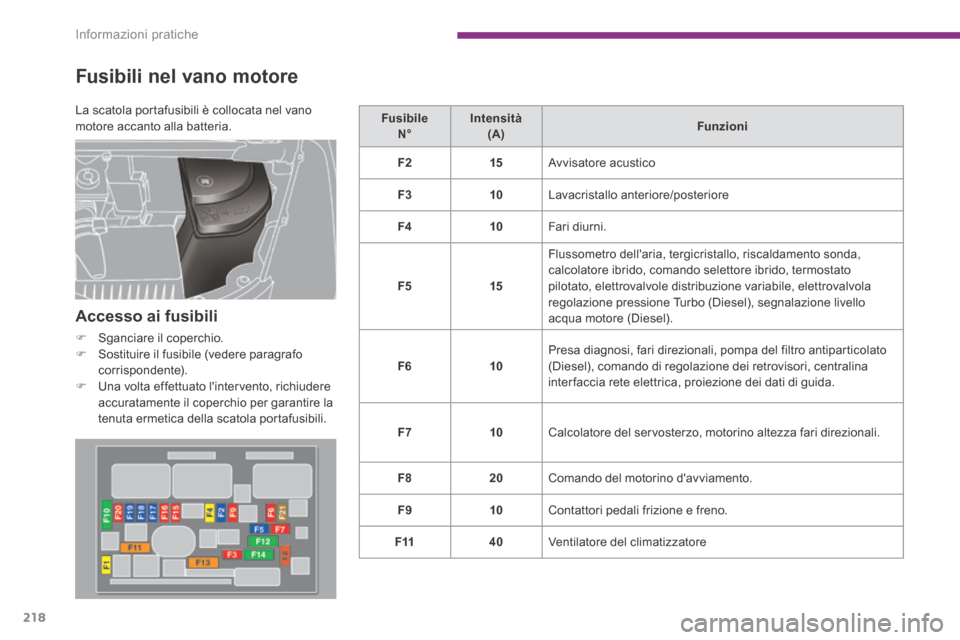

Fusibili nel vano motore
Accesso ai fusibili
 Sganciare il coperchio.  Sostituire il fusibile (vedere paragrafo corrispondente).  Una volta effettuato l'intervento, richiudere accuratamente il coperchio per garantire la tenuta ermetica della scatola portafusibili.
La scatola portafusibili è collocata nel vano motore accanto alla batteria. Fusibile N° Intensità (A) Funzioni
F2 15 Avvisatore acustico
F3 10 Lavacristallo anteriore/posteriore
F4 10 Fari diurni.
F5 15
Flussometro dell'aria, tergicristallo, riscaldamento sonda, calcolatore ibrido, comando selettore ibrido, termostato pilotato, elettrovalvole distribuzione variabile, elettrovalvola regolazione pressione Turbo (Diesel), segnalazione livello acqua motore (Diesel).
F6 10 Presa diagnosi, fari direzionali, pompa del filtro antiparticolato (Diesel), comando di regolazione dei retrovisori, centralina inter faccia rete elettrica, proiezione dei dati di guida.
F7 10 Calcolatore del servosterzo, motorino altezza fari direzionali.
F8 20 Comando del motorino d'avviamento.
F9 10 Contattori pedali frizione e freno.
F11 40 Ventilatore del climatizzatore
