Peugeot 3008 Hybrid 4 2013.5 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2013.5, Model line: 3008 Hybrid 4, Model: Peugeot 3008 Hybrid 4 2013.5Pages: 378, PDF Dimensioni: 22.31 MB
Page 231 of 378

11
Informazioni pratiche229
Traino di un rimorchio, ...
Il veicolo è essenzialmente destinato a trasportare persone e bagagli, ma può anche essere utilizzato per trainare un rimorchio.
Consigli per la guida Peso massimo sul gancio traino
Il peso massimo trainabile non deve essere superiore a 500 kg. Ripartizione dei carichi
Distribuire il carico nel rimorchio in modo che gli oggetti più pesanti si trovino il più vicino possibile all'assale e che il peso sul gancio traino non superi il valore massimo autorizzato. La densità dell'aria diminuisce man mano che si sale in quota, riducendo le prestazioni del motore. Il carico massimo trainabile deve essere ridotto del 10 % ogni 1 000 metri di altezza.
Dispositivo meccanico destinato all'aggancio di un rimorchio o all'installazione di un portabiciclette con segnalazione e illuminazione complementari.
La guida con rimorchio sottopone il veicolo trainante a forti sollecitazioni ed esige un'attenzione particolare da parte del guidatore.
Si raccomanda di utilizzare unicamente
i dispositivi e i fasci originali PEUGEOT che sono stati collaudati e omologati fin dalla progettazione della vettura affidandone il montaggio alla rete PEUGEOT o ad un riparatore qualificato. In caso di montaggio al di fuori della rete PEUGEOT, questo deve tassativamente essere effettuato utilizzando i dispositivi elettrici del veicolo e seguendo le raccomandazioni del costruttore.
Consultare la rubrica "Caratteristiche tecniche" per conoscere le masse e i carichi trainabili in funzione del tipo di veicolo.
Page 232 of 378

Informazioni pratiche
230
Raffreddamento
Il traino di un rimorchio in salita fa aumentare la temperatura del liquido di raffreddamento. Il ventilatore è azionato elettricamente e la sua capacità di raffreddamento non dipende quindi dal regime motore. Per diminuire il regime motore, rallentare. Il carico massimo trainabile in salita prolungata dipende dall'inclinazione del pendìo e dalla temperatura esterna. In ogni caso, sorvegliare la temperatura del liquido di raffreddamento.
Vento laterale
Tener conto dell'aumento della sensibilità al vento.
Pneumatici
Controllare la pressione dei pneumatici del veicolo trainante e del rimorchio rispettando le pressioni raccomandate.
Freni
Il traino di un rimorchio aumenta la distanza di frenata.
In caso di accensione della spia di allarme e della spia STOP , fermare il veicolo appena STOP , fermare il veicolo appena STOPpossibile e spegnere il motore.
Illuminazione
Verificare l'impianto elettrico di segnalazione del rimorchio.
La funzione assistenza al parcheggio verrà automaticamente disattivata in caso di utilizzo di gancio traino originale
P E U G E O T.
Page 233 of 378

11
Informazioni pratiche231
Montaggio delle barre del tetto
Per montare le barre del tetto trasversali utilizzare i quattro fissaggi rapidi previsti: sollevare gli sportellini, aprire i coperchietti dei fissaggi su ogni barra servendosi della chiave, posizionare ogni fissaggio e bloccarlo uno alla volta sul tetto, accertatsi che le barre del tetto siano fissate correttamente (scuotendole), chiudere i coperchietti dei fissaggi su ogni
barra servendosi della chiave.
Massa massima autorizzata sul portabagagli, per un'altezza di carico che non superi i 40 cm (salvo portabici): 65 kg. Se l'altezza supera i 40 cm, adeguare la velocità del veicolo in base al tipo di strada al fine di non danneggiare le barre del tetto e i fissaggi. Fare riferimento alle legislazioni nazionali in modo da rispettare le norme sul trasporto degli oggetti più lunghi del veicolo.
Page 234 of 378

Informazioni pratiche
232

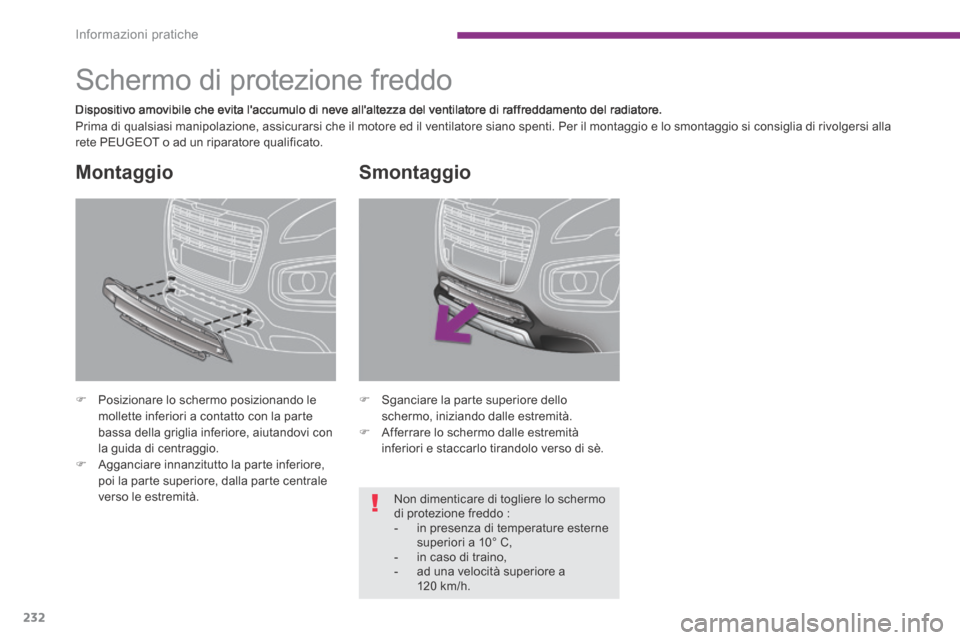

Schermo di protezione freddo
Dispositivo amovibile che evita l'accumulo di neve all'altezza del ventilatore di raffreddamento del radiatore. Prima di qualsiasi manipolazione, assicurarsi che il motore ed il ventilatore siano spenti. Per il montaggio e lo smontaggio si consiglia di rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
Montaggio
Posizionare lo schermo posizionando le mollette inferiori a contatto con la parte
bassa della griglia inferiore, aiutandovi con la guida di centraggio. Agganciare innanzitutto la parte inferiore, poi la parte superiore, dalla parte centrale verso le estremità.
Smontaggio
Sganciare la parte superiore dello schermo, iniziando dalle estremità.
Afferrare lo schermo dalle estremità inferiori e staccarlo tirandolo verso di sè.
Non dimenticare di togliere lo schermo di protezione freddo : - in presenza di temperature esterne superiori a 10° C, - in caso di traino, - ad una velocità superiore a 120 km/h.
Page 235 of 378

11
Informazioni pratiche233

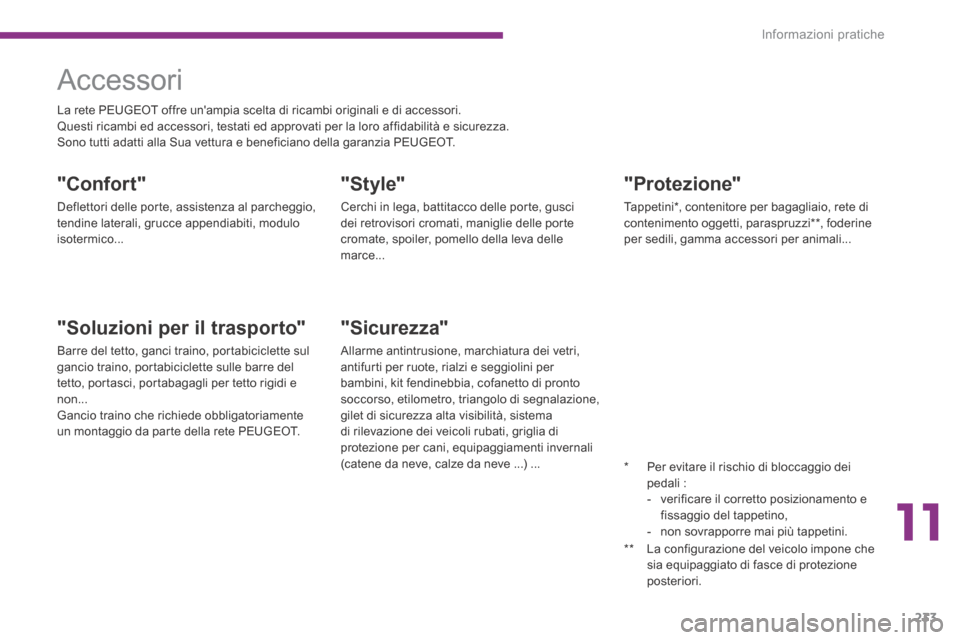

Accessori
"Confort"
Deflettori delle porte, assistenza al parcheggio, tendine laterali, grucce appendiabiti, modulo isotermico...
"Style"
Cerchi in lega, battitacco delle porte, gusci dei retrovisori cromati, maniglie delle porte cromate, spoiler, pomello della leva delle marce...
"Soluzioni per il trasporto"
Barre del tetto, ganci traino, portabiciclette sul gancio traino, portabiciclette sulle barre del tetto, portasci, portabagagli per tetto rigidi e non... Gancio traino che richiede obbligatoriamente un montaggio da parte della rete PEUGEOT.
"Sicurezza"
Allarme antintrusione, marchiatura dei vetri, antifurti per ruote, rialzi e seggiolini per bambini, kit fendinebbia, cofanetto di pronto soccorso, etilometro, triangolo di segnalazione, gilet di sicurezza alta visibilità, sistema
di rilevazione dei veicoli rubati, griglia di protezione per cani, equipaggiamenti invernali (catene da neve, calze da neve ...) ...
"Protezione"
Tappetini * , contenitore per bagagliaio, rete di contenimento oggetti, paraspruzzi ** , foderine per sedili, gamma accessori per animali...
La rete PEUGEOT offre un'ampia scelta di ricambi originali e di accessori. Questi ricambi ed accessori, testati ed approvati per la loro affidabilità e sicurezza. Sono tutti adatti alla Sua vettura e beneficiano della garanzia PEUGEOT.
* Per evitare il rischio di bloccaggio dei pedali : - verificare il corretto posizionamento e fissaggio del tappetino, - non sovrapporre mai più tappetini.
** La configurazione del veicolo impone che sia equipaggiato di fasce di protezione posteriori.
Page 236 of 378

Informazioni pratiche
234

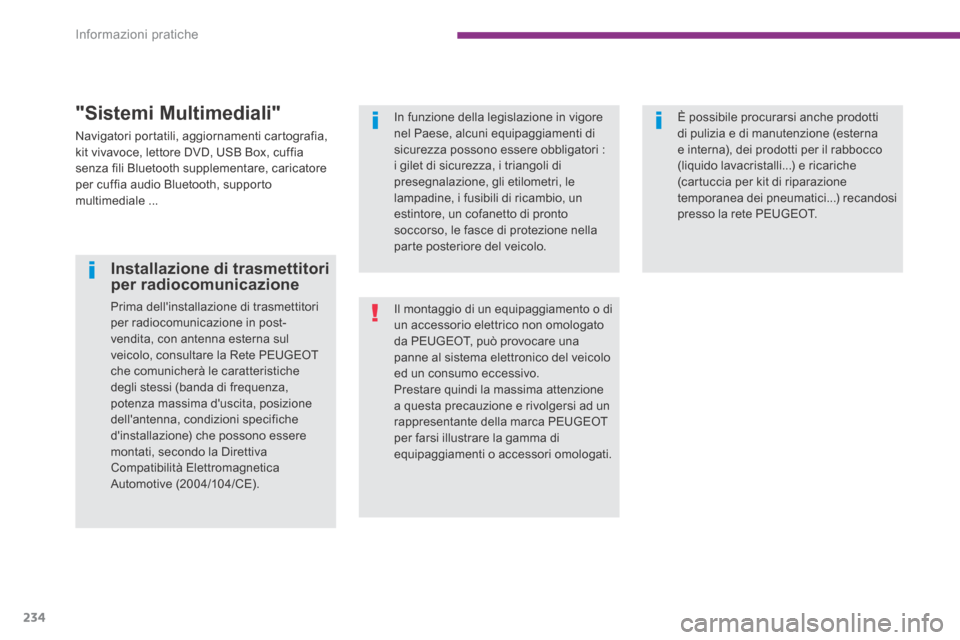

"Sistemi Multimediali"
Navigatori portatili, aggiornamenti cartografia, kit vivavoce, lettore DVD, USB Box, cuffia senza fili Bluetooth supplementare, caricatore per cuffia audio Bluetooth, supporto multimediale ...
Il montaggio di un equipaggiamento o di un accessorio elettrico non omologato da PEUGEOT, può provocare una panne al sistema elettronico del veicolo ed un consumo eccessivo. Prestare quindi la massima attenzione a questa precauzione e rivolgersi ad un rappresentante della marca PEUGEOT per farsi illustrare la gamma di equipaggiamenti o accessori omologati.
È possibile procurarsi anche prodotti di pulizia e di manutenzione (esterna e interna), dei prodotti per il rabbocco (liquido lavacristalli...) e ricariche (cartuccia per kit di riparazione temporanea dei pneumatici...) recandosi presso la rete PEUGEOT.
Installazione di trasmettitori per radiocomunicazione
Prima dell'installazione di trasmettitori per radiocomunicazione in post-vendita, con antenna esterna sul veicolo, consultare la Rete PEUGEOT che comunicherà le caratteristiche degli stessi (banda di frequenza, potenza massima d'uscita, posizione dell'antenna, condizioni specifiche
d'installazione) che possono essere montati, secondo la Direttiva Compatibilità Elettromagnetica Automotive (2004/104/CE).
In funzione della legislazione in vigore nel Paese, alcuni equipaggiamenti di sicurezza possono essere obbligatori : i gilet di sicurezza, i triangoli di presegnalazione, gli etilometri, le lampadine, i fusibili di ricambio, un estintore, un cofanetto di pronto soccorso, le fasce di protezione nella parte posteriore del veicolo.
Page 237 of 378

12
Caratteristiche tecniche235
L'autonomia varia in funzione delle condizioni climatiche esterne, delle abitudini di guida del conducente, dell'utilizzo degli equipaggiamenti e dell'invecchiamento della batteria.

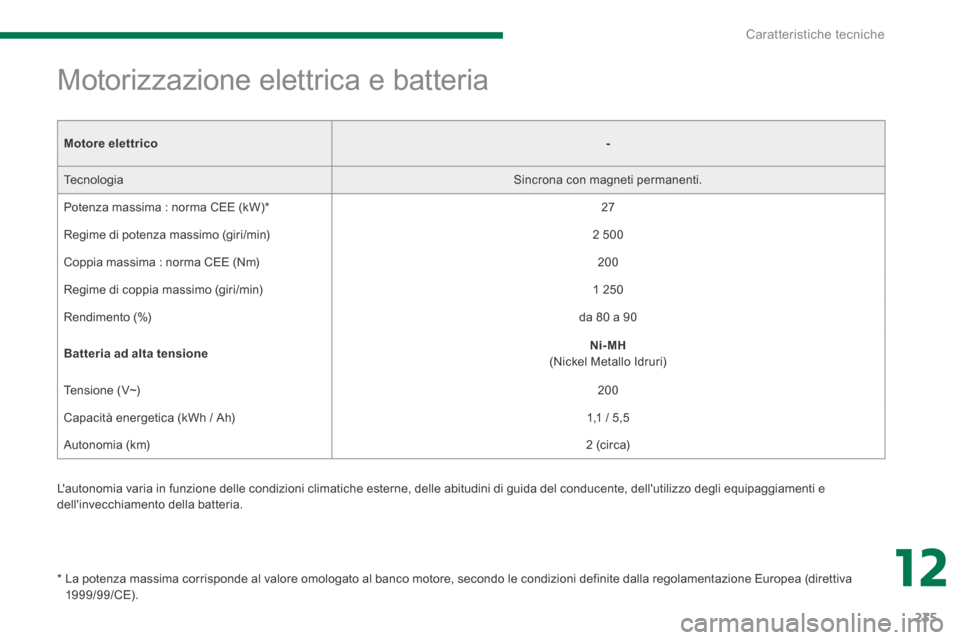

Motorizzazione elettrica e batteria
Motore elettrico-
Tecnologia Sincrona con magneti permanenti.
Potenza massima : norma CEE (kW) * 27
Regime di potenza massimo (giri/min) 2 500
Coppia massima : norma CEE (Nm) 200
Regime di coppia massimo (giri/min) 1 250
Rendimento (%) da 80 a 90
Batteria ad alta tensioneNi-MH (Nickel Metallo Idruri)
Tensione (V~) 200
Capacità energetica (kWh / Ah) 1,1 / 5,5
Autonomia (km) 2 (circa)
* La potenza massima corrisponde al valore omologato al banco motore, secondo le condizioni definite dalla regolamentazione Europea (direttiva 1999/99/CE).
Page 238 of 378

Caratteristiche tecniche
236

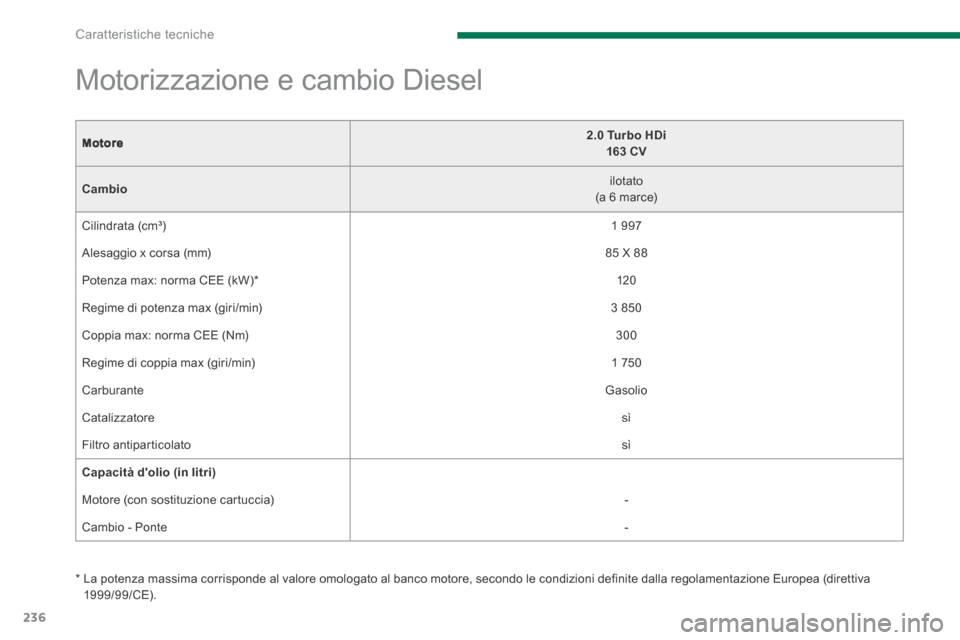

Motore2.0 Turbo HDi 163 CV
Cambio ilotato (a 6 marce)
Cilindrata (cm³) 1 997
Alesaggio x corsa (mm) 85 X 88
Potenza max: norma CEE (kW) * 120
Regime di potenza max (giri/min) 3 850
Coppia max: norma CEE (Nm) 300
Regime di coppia max (giri/min) 1 750
Carburante Gasolio
Catalizzatore sì
Filtro antiparticolato sì
Capacità d'olio (in litri)
Motore (con sostituzione cartuccia) -
Cambio - Ponte -
Motorizzazione e cambio Diesel
* La potenza massima corrisponde al valore omologato al banco motore, secondo le condizioni definite dalla regolamentazione Europea (direttiva 1999/99/CE).
Page 239 of 378

12
Caratteristiche tecniche237
I valori dell'MTR A e dei carichi trainabili indicati sono validi per un'altitudine massima di 1000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari. Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese). Temperature esterne elevate possono comportare una riduzione delle prestazioni del veicolo, per la protezione del motore; quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

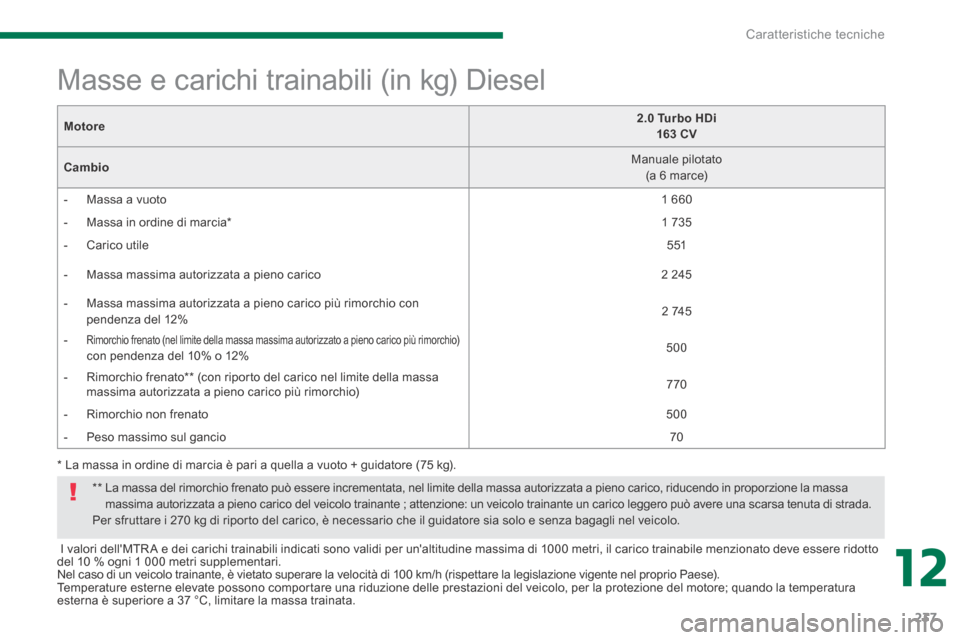

Masse e carichi trainabili (in kg) Diesel
* La massa in ordine di marcia è pari a quella a vuoto + guidatore (75 kg).
Motore2.0 Turbo HDi 163 CV
Cambio Manuale pilotato (a 6 marce)
- Massa a vuoto 1 660
- Massa in ordine di marcia * 1 735
- Carico utile 5 51
- Massa massima autorizzata a pieno carico 2 245
- Massa massima autorizzata a pieno carico più rimorchio con pendenza del 12% 2 745
- Rimorchio frenato (nel limite della massa massima autorizzato a pieno carico più rimorchio) con pendenza del 10% o 12% 500
- Rimorchio frenato ** (con riporto del carico nel limite della massa massima autorizzata a pieno carico più rimorchio) 770
- Rimorchio non frenato 500
- Peso massimo sul gancio 70
* * La massa del rimorchio frenato può essere incrementata, nel limite della massa autorizzata a pieno carico, riducendo in proporzione la massa massima autorizzata a pieno carico del veicolo trainante ; attenzione: un veicolo trainante un carico leggero può avere una scarsa tenuta di strada. Per sfruttare i 270 kg di riporto del carico, è necessario che il guidatore sia solo e senza bagagli nel veicolo.
Page 240 of 378

Caratteristiche tecniche
238

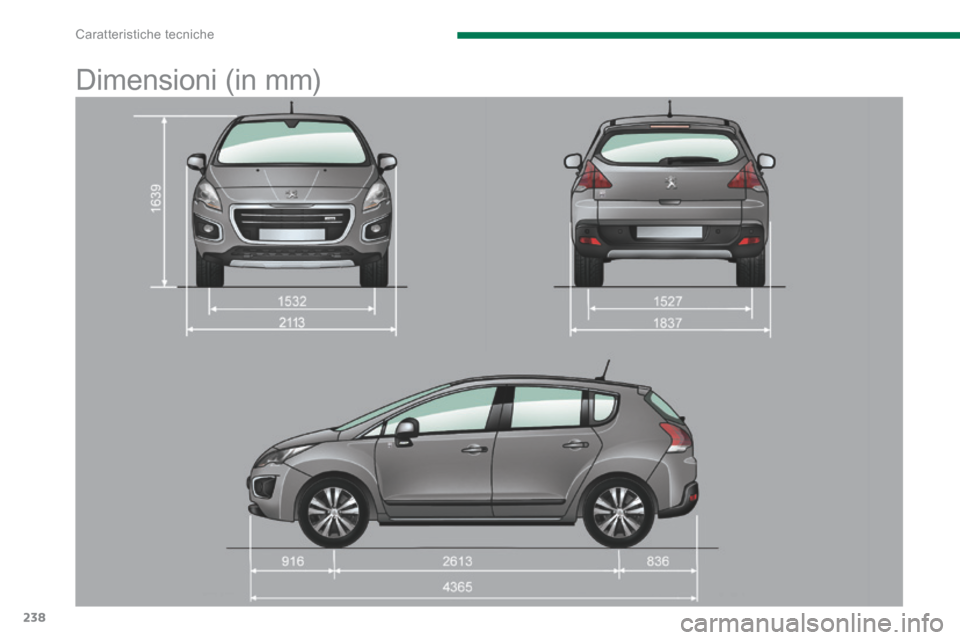

Dimensioni (in mm)
