Peugeot 3008 Hybrid 4 2017 Manualul de utilizare (in Romanian)

269
3008-2_ro_Chap06_conduite_ed01-2016
Visiopark 2
Vehiculul este echipat cu o camera video
la partea din fata, montata in calandrul
radiatorului, si o camera video la partea
din spate, fixata in apropierea comenzii de
deschidere a hayonului.
Utilizand aceste camere video, sistemul
afiseaza zona din jurul vehiculului pe ecranul
tactil, propunandu-va o vedere a zonei din
spatele vehiculului (vedere din spate), cand
este cuplat mersul inapoi si o vedere a zonei
din fata vehiculului (vedere fata), cand cutia
de viteze este la punctul mort sau cu o treapta
cuplata.
Vedere spate
Functia se activeaza automat la cuplarea
mersului inapoi.
Functia se dezactiveaza:
-
a
utomat, la depasirea vitezei de
aproximativ 10 km/h,
-

l
a decuplarea mersului inapoi (imaginea
zonei din spate este inlocuita cu vederea
zonei din fata timp de 7 secunde),
-

p
rin apasare pe simbolul "x" de culoare
rosie, din coltul superior stanga, de pe
ecranul tactil. In cazul atasarii unei remorci sau montarii
unui suport de biciclete pe dispozitivul de
remorcare, zona din spatele vehiculului
devine neagra in vederea de sus.
Reconstruirea imaginii reprezentand zona
din jurul vehiculului este realizata numai
pe baza camerei din fata.
6
Conducere

270
3008-2_ro_Chap06_conduite_ed01-2016
Vederi fata si spateMod AUTO
Acest mod este activat din setare initiala.
Utilizand senzorii montati in bara de protectie
fata, vederea automata permite trecerea
de la vederea din fata la vederea de sus,
la apropierea de un obstacol in timpul unei
manevre.
Vedere standard
Pe ecran se afiseaza zona situata in fata
vehiculului.
Liniile de gabarit de culoare albastra reprezinta
latimea vehiculului cu retrovizoarele depliate;
ele se orienteaza in functie de pozitia volanului.
Linia de culoare rosie reprezinta o distanta
de 30 cm de la bara de protectie fata, iar
cele doua linii de culoare albastra reprezinta
distante de 1 m si respectiv 2 m de la bara de
protectie.
Aceasta vedere este disponibila in
modul
AUTO sau prin selectare in meniul de
schimbare a vederii.
Cu motorul pornit, la o viteza mai
mica de 20 km/h, activarea functiei
se face din meniul Conducere
de pe
ecranul tactil:
F

Sel

ectati " Asistare vizuala panoramica ".
Din setare initiala, se afiseaza modul AUTO cu
vederea din fata, cand cutia de viteze este la
punctul mort sau cu o treapta cuplata, sau vederea
din spate, cand este cuplat mersul inapoi.
Functia se dezactiveaza:
-
a

utomat, la depasirea vitezei de aproximativ
30 km/h (imaginea dispare temporar incepand
de la 20 km/h),
-
p

rin apasare pe simbolul "x" de culoare rosie,
din coltul superior stanga, de pe ecranul tactil.
Conducere

271
3008-2_ro_Chap06_conduite_ed01-2016

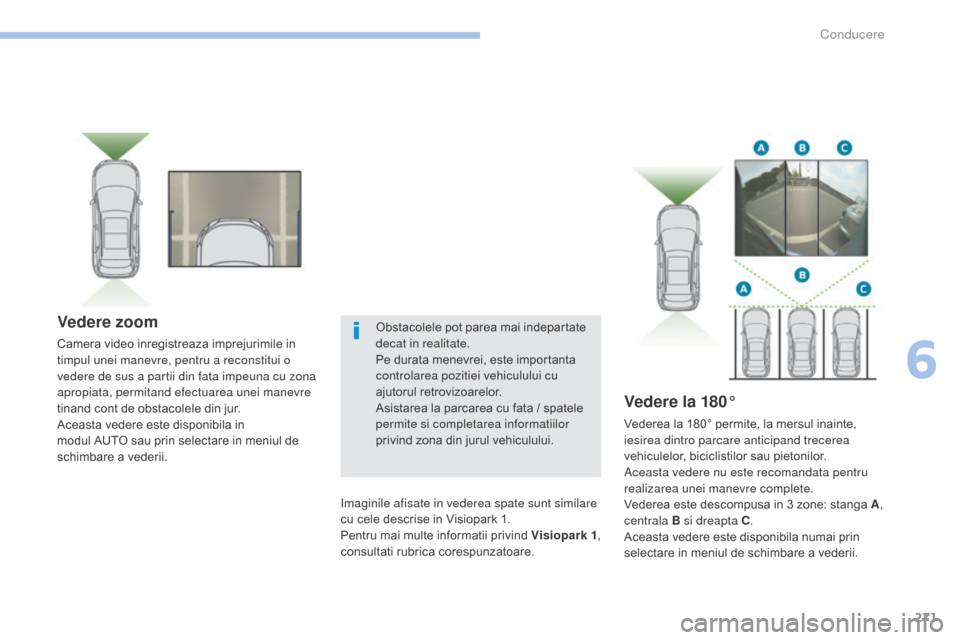

Vedere zoom
Camera video inregistreaza imprejurimile in
timpul unei manevre, pentru a reconstitui o
vedere de sus a partii din fata impeuna cu zona
apropiata, permitand efectuarea unei manevre
tinand cont de obstacolele din jur.
Aceasta vedere este disponibila in
modul AUTO sau prin selectare in meniul de
schimbare a vederii.
Vedere la 180°
Vederea la 180° permite, la mersul inainte,
iesirea dintro parcare anticipand trecerea
vehiculelor, biciclistilor sau pietonilor.
Aceasta vedere nu este recomandata pentru
realizarea unei manevre complete.
Vederea este descompusa in 3 zone: stanga A ,
centrala B si dreapta C .
Aceasta vedere este disponibila numai prin
selectare in meniul de schimbare a vederii.
Imaginile afisate in vederea spate sunt similare
cu cele descrise in Visiopark 1.
Pentru mai multe informatii privind Visiopark 1
,
consultati rubrica corespunzatoare. Obstacolele pot parea mai indepartate
decat in realitate.
Pe durata menevrei, este importanta
controlarea pozitiei vehiculului cu
ajutorul retrovizoarelor.
Asistarea la parcarea cu fata / spatele
permite si completarea informatiilor
privind zona din jurul vehiculului.
6
Conducere

272
3008-2_ro_Chap06_conduite_ed01-2016

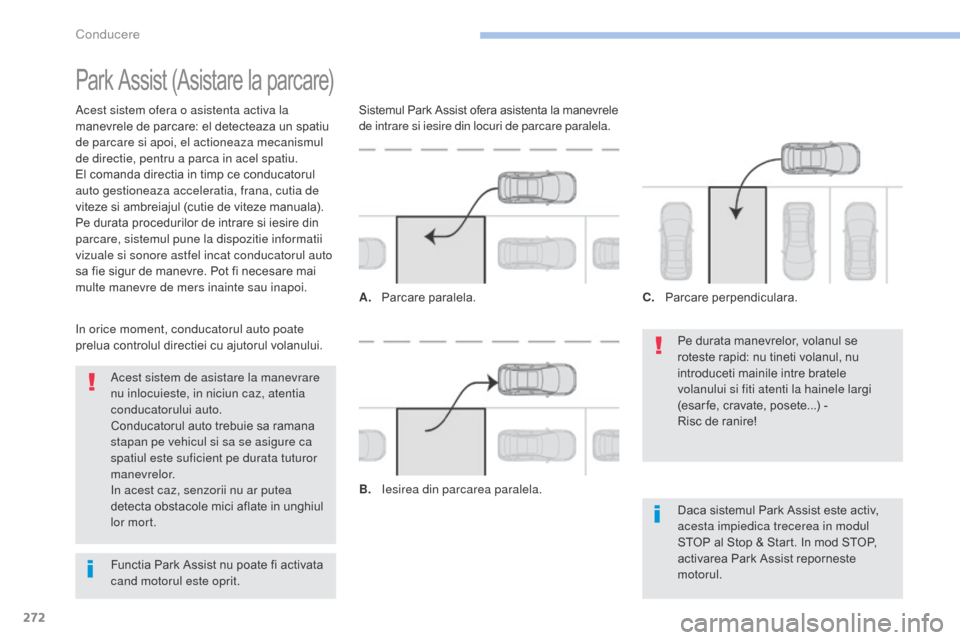

Park Assist (Asistare la parcare)
Acest sistem ofera o asistenta activa la
manevrele de parcare: el detecteaza un spatiu
de parcare si apoi, el actioneaza mecanismul
de directie, pentru a parca in acel spatiu.
El comanda directia in timp ce conducatorul
auto gestioneaza acceleratia, frana, cutia de
viteze si ambreiajul (cutie de viteze manuala).
Pe durata procedurilor de intrare si iesire din
parcare, sistemul pune la dispozitie informatii
vizuale si sonore astfel incat conducatorul auto
sa fie sigur de manevre. Pot fi necesare mai
multe manevre de mers inainte sau inapoi.Pe durata manevrelor, volanul se
roteste rapid: nu tineti volanul, nu
introduceti mainile intre bratele
volanului si fiti atenti la hainele largi
(esar fe, cravate, posete...) -
Risc de ranire!
Daca sistemul Park Assist este activ,
acesta impiedica trecerea in modul
STOP al Stop & Start. In mod STOP,
activarea Park Assist reporneste
motorul.
Acest sistem de asistare la manevrare
nu inlocuieste, in niciun caz, atentia
conducatorului auto.
Conducatorul auto trebuie sa ramana
stapan pe vehicul si sa se asigure ca
spatiul este suficient pe durata tuturor
manevrelor.
In acest caz, senzorii nu ar putea
detecta obstacole mici aflate in unghiul
lor mort.
In orice moment, conducatorul auto poate
prelua controlul directiei cu ajutorul volanului. Sistemul Park Assist ofera asistenta la manevrele
de intrare si iesire din locuri de parcare paralela.
A.
P

arcare paralela.
B.
I

esirea din parcarea paralela.C.
P

arcare perpendiculara.
Functia Park Assist nu poate fi activata
cand motorul este oprit.
Conducere

273
3008-2_ro_Chap06_conduite_ed01-2016

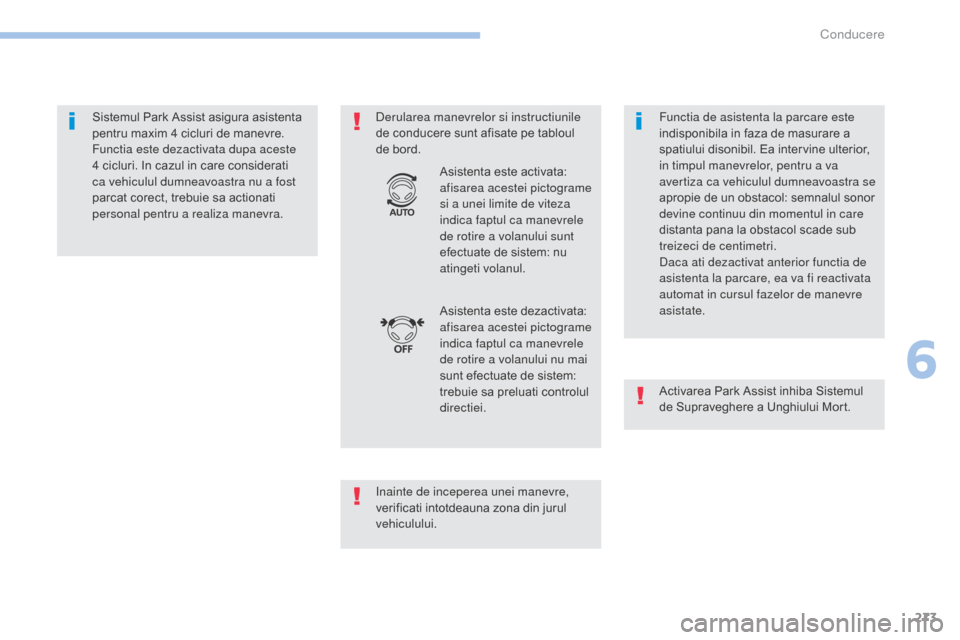

Sistemul Park Assist asigura asistenta
pentru maxim 4 cicluri de manevre.
Functia este dezactivata dupa aceste
4 cicluri. In cazul in care considerati
ca vehiculul dumneavoastra nu a fost
parcat corect, trebuie sa actionati
personal pentru a realiza manevra.Derularea manevrelor si instructiunile
de conducere sunt afisate pe tabloul
de bord.
Inainte de inceperea unei manevre,
verificati intotdeauna zona din jurul
vehiculului.Asistenta este dezactivata:
afisarea acestei pictograme
indica faptul ca manevrele
de rotire a volanului nu mai
sunt efectuate de sistem:
trebuie sa preluati controlul
directiei. Asistenta este activata:
afisarea acestei pictograme
si a unei limite de viteza
indica faptul ca manevrele
de rotire a volanului sunt
efectuate de sistem: nu
atingeti volanul.
Functia de asistenta la parcare este
indisponibila in faza de masurare a
spatiului disonibil. Ea intervine ulterior,
in timpul manevrelor, pentru a va
avertiza ca vehiculul dumneavoastra se
apropie de un obstacol: semnalul sonor
devine continuu din momentul in care
distanta pana la obstacol scade sub
treizeci de centimetri.
Daca ati dezactivat anterior functia de
asistenta la parcare, ea va fi reactivata
automat in cursul fazelor de manevre
asistate.
Activarea Park Assist inhiba Sistemul
de Supraveghere a Unghiului Mort.
6
Conducere

274
3008-2_ro_Chap06_conduite_ed01-2016

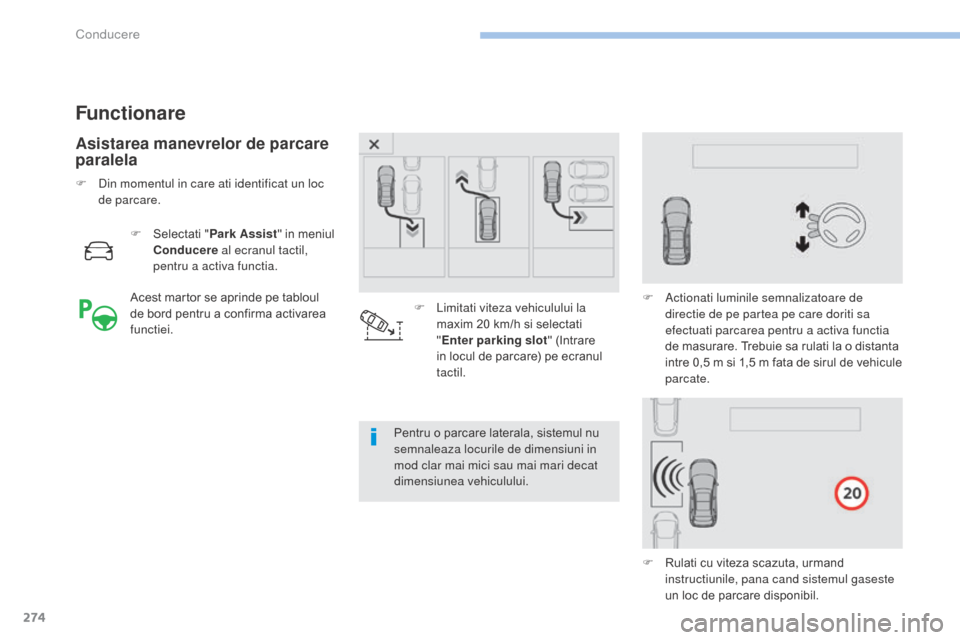

Functionare
Asistarea manevrelor de parcare
paralela
F Selectati "Park Assist" in meniul
Conducere al ecranul tactil,
pentru a activa functia.
Pentru o parcare laterala, sistemul nu
semnaleaza locurile de dimensiuni in
mod clar mai mici sau mai mari decat
dimensiunea vehiculului.
Acest martor se aprinde pe tabloul
de bord pentru a confirma activarea
functiei.
F

Li
mitati viteza vehiculului la
maxim 20 km/h si selectati
" Enter parking slot " (Intrare
in locul de parcare) pe ecranul
tactil. F

A
ctionati luminile semnalizatoare de
directie de pe partea pe care doriti sa
efectuati parcarea pentru a activa functia
de masurare. Trebuie sa rulati la o distanta
intre 0,5 m si 1,5 m fata de sirul de vehicule
parcate.
F

R
ulati cu viteza scazuta, urmand
instructiunile, pana cand sistemul gaseste
un loc de parcare disponibil.
F

D

in momentul in care ati identificat un loc
de parcare.
Conducere

275
3008-2_ro_Chap06_conduite_ed01-2016

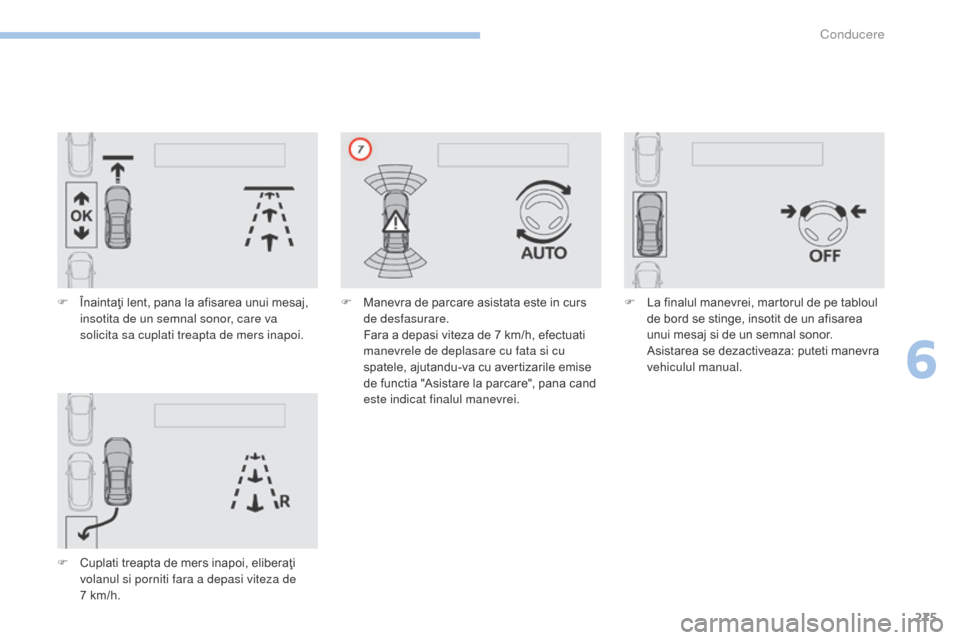

F Înaintaţi lent, pana la afisarea unui mesaj, insotita de un semnal sonor, care va
solicita sa cuplati treapta de mers inapoi.
F

C
uplati treapta de mers inapoi, eliberaţi
volanul si porniti fara a depasi viteza de
7
km/h. F
M anevra de parcare asistata este in curs
de desfasurare.
F

ara a depasi viteza de 7 km/h, efectuati
manevrele de deplasare cu fata si cu
spatele, ajutandu-va cu avertizarile emise
de functia "Asistare la parcare", pana cand
este indicat finalul manevrei. F
L a finalul manevrei, martorul de pe tabloul
de bord se stinge, insotit de un afisarea
unui mesaj si de un semnal sonor.
A

sistarea se dezactiveaza: puteti manevra
vehiculul manual.
6
Conducere

276
3008-2_ro_Chap06_conduite_ed01-2016

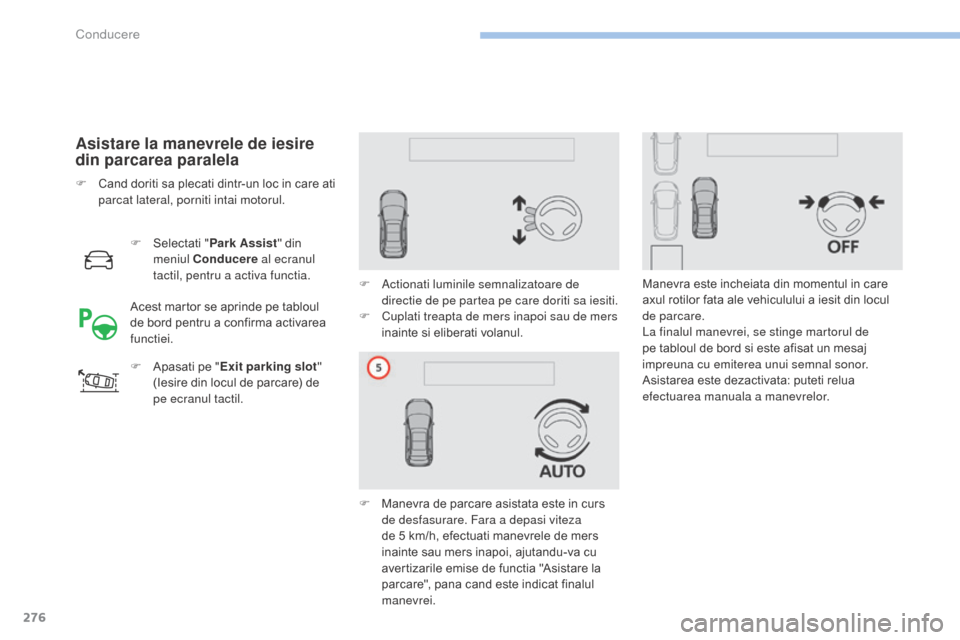

Asistare la manevrele de iesire
din parcarea paralela
F Selectati "Park Assist" din
meniul Conducere al ecranul
tactil, pentru a activa functia.
F

A
pasati pe " Exit parking slot "
(Iesire din locul de parcare) de
pe ecranul tactil. F

A
ctionati luminile semnalizatoare de
directie de pe partea pe care doriti sa iesiti.
F

C
uplati treapta de mers inapoi sau de mers
inainte si eliberati volanul.
F

M
anevra de parcare asistata este in curs
de desfasurare. Fara a depasi viteza
de 5 km/h, efectuati manevrele de mers
inainte sau mers inapoi, ajutandu-va cu
avertizarile emise de functia "Asistare la
parcare", pana cand este indicat finalul
manevrei.
F

C

and doriti sa plecati dintr-un loc in care ati
parcat lateral, porniti intai motorul.
Acest martor se aprinde pe tabloul
de bord pentru a confirma activarea
functiei. Manevra este incheiata din momentul in care
axul rotilor fata ale vehiculului a iesit din locul
de parcare.
La finalul manevrei, se stinge martorul de
pe tabloul de bord si este afisat un mesaj
impreuna cu emiterea unui semnal sonor.
Asistarea este dezactivata: puteti relua
efectuarea manuala a manevrelor.
Conducere

277
3008-2_ro_Chap06_conduite_ed01-2016
F Selectati "Park Assist " (Asistare
la parcare) in meniul Conducere al
ecranul tactil, pentru a activa functia.

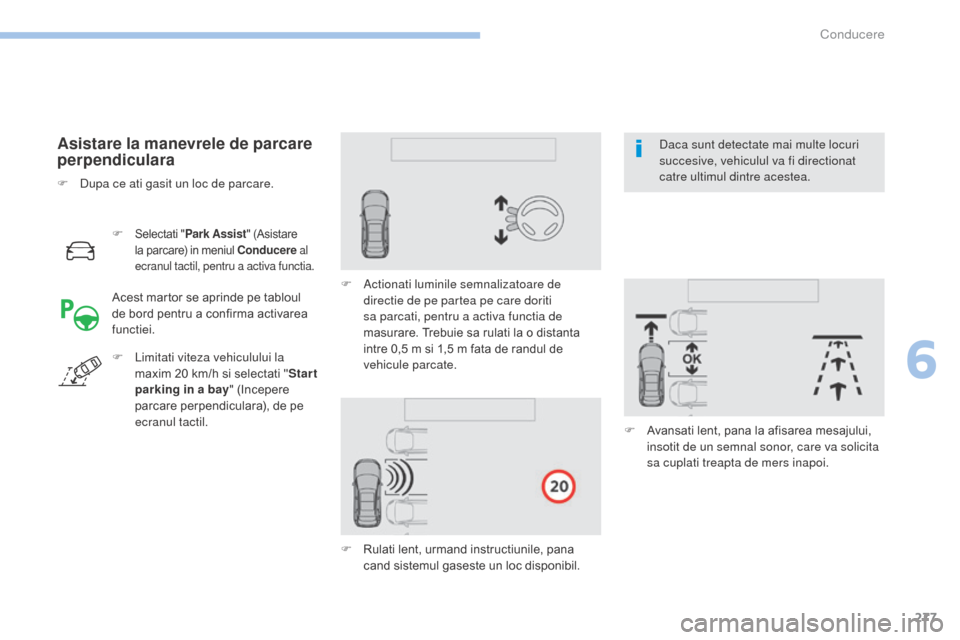

Asistare la manevrele de parcare
perpendiculara
Acest martor se aprinde pe tabloul
de bord pentru a confirma activarea
functiei. F
A ctionati luminile semnalizatoare de
directie de pe partea pe care doriti
sa parcati, pentru a activa functia de
masurare. Trebuie sa rulati la o distanta
intre 0,5 m si 1,5 m fata de randul de
vehicule parcate.
F

A
vansati lent, pana la afisarea mesajului,
insotit de un semnal sonor, care va solicita
sa cuplati treapta de mers inapoi.
F

Li
mitati viteza vehiculului la
maxim 20 km/h si selectati " Star t
parking in a bay " (Incepere
parcare perpendiculara), de pe
ecranul tactil. Daca sunt detectate mai multe locuri
succesive, vehiculul va fi directionat
catre ultimul dintre acestea.
F

D

upa ce ati gasit un loc de parcare.
F
R
ulati lent, urmand instructiunile, pana
cand sistemul gaseste un loc disponibil.
6
Conducere

278
3008-2_ro_Chap06_conduite_ed01-2016
F Cuplati treapta de mers inapoi, eliberati volanul si porniti, fara a depasi viteza de
7
km/h.
F

M
anevra de parcare asistata este in curs
de desfasurare.
F

ara a depasi viteza de 7 km/h, urmati
instructiunile afisate pe tabloul de bord,
utilizand avertizarile efectuate de functia
"Asistare la parcare", pana cand este
indicat finalul manevrei. La finalul manevrei, martorul de pe tabloul de
bord se stinge, insotit de afisarea unui mesaj si
de un semnal sonor.
Functia de asistare este dezactivata: puteti
relua efectuarea manuala a manevrelor.
In cursul manevrelor de parcare sau
de iesire din parcare, pot fi pornite
functiile camera video pentru mers
inapoi si Vedere de 360 de grade.
Acestea asigura o supraveghere mai
buna a zonei din jurul vehiculului,
afisand pe tabloul de bord informatii
complementare.
Pentru mai multe informatii privind
Vederea panoramica
, consultati
rubrica corespunzatoare. In cursul manevrei de parcare
perpendiculara, functia Park Assist
(Asistare la parcare) este dezactivata
automat din momentul in care partea
din spate a vehiculului se apropie la mai
putin de 50 cm de un obstacol.
Conducere
