Peugeot 3008 Hybrid 4 2017 Omistajan käsikirja (in Finnish)

319
3008-2_fi_Chap08_en cas-de-panne_ed01-2016

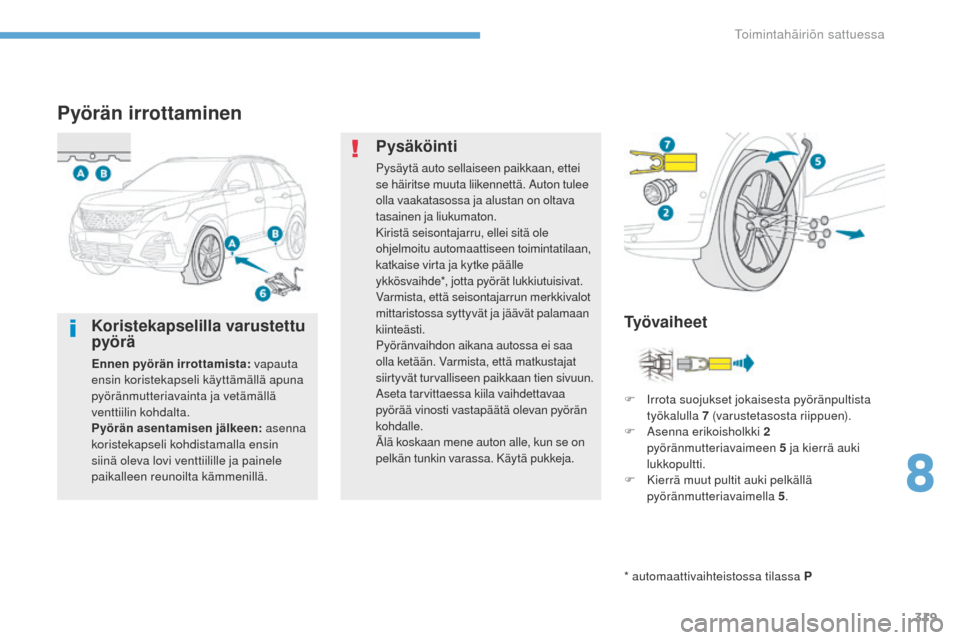

Pyörän irrottaminen
* automaattivaihteistossa tilassa P
Ty ö v a i h e e t
Pysäköinti
Pysäytä auto sellaiseen paikkaan, ettei
se häiritse muuta liikennettä. Auton tulee
olla vaakatasossa ja alustan on oltava
tasainen ja liukumaton.
Kiristä seisontajarru, ellei sitä ole
ohjelmoitu automaattiseen toimintatilaan,
katkaise virta ja kytke päälle
ykkösvaihde*, jotta pyörät lukkiutuisivat.
Varmista, että seisontajarrun merkkivalot
mittaristossa syttyvät ja jäävät palamaan
kiinteästi.
Pyöränvaihdon aikana autossa ei saa
olla ketään. Varmista, että matkustajat
siirtyvät turvalliseen paikkaan tien sivuun.
Aseta tarvittaessa kiila vaihdettavaa
pyörää vinosti vastapäätä olevan pyörän
kohdalle.
Älä koskaan mene auton alle, kun se on
pelkän tunkin varassa. Käytä pukkeja.
F

I
rrota suojukset jokaisesta pyöränpultista
työkalulla 7 (varustetasosta riippuen).
F

A
senna erikoisholkki 2
pyöränmutteriavaimeen 5 ja kierrä auki
lukkopultti.
F

K
ierrä muut pultit auki pelkällä
pyöränmutteriavaimella 5 .
Koristekapselilla varustettu
pyörä
Ennen pyörän irrottamista: vapauta
ensin koristekapseli käyttämällä apuna
pyöränmutteriavainta ja vetämällä
venttiilin kohdalta.
Pyörän asentamisen jälkeen: asenna
koristekapseli kohdistamalla ensin
siinä oleva lovi venttiilille ja painele
paikalleen reunoilta kämmenillä.
8
Toimintahäiriön sattuessa

320
3008-2_fi_Chap08_en cas-de-panne_ed01-2016

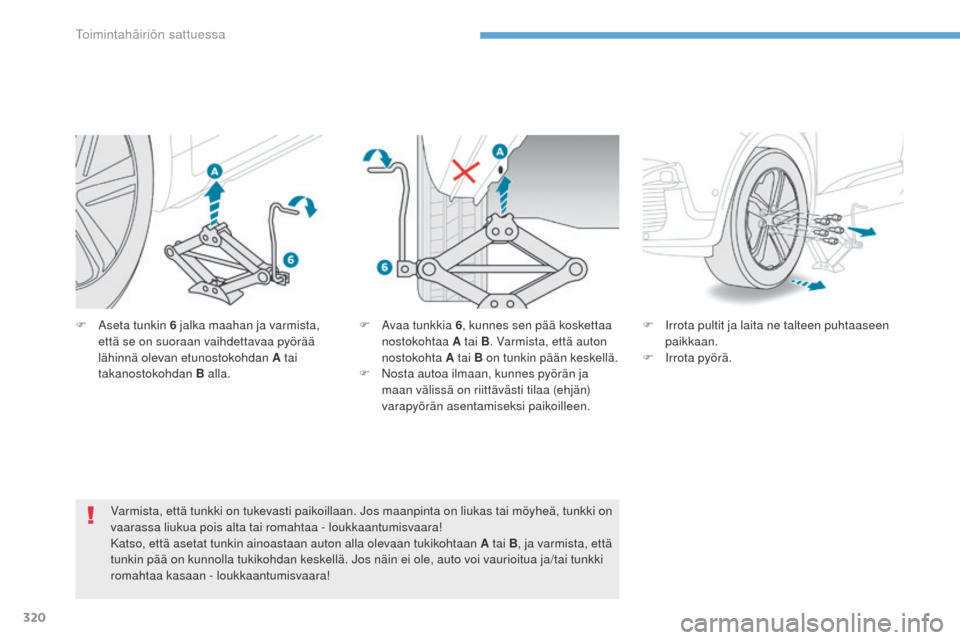

F Aseta tunkin 6 jalka maahan ja varmista, että se on suoraan vaihdettavaa pyörää
lähinnä olevan etunostokohdan A tai
takanostokohdan B alla.
Varmista, että tunkki on tukevasti paikoillaan. Jos maanpinta on liukas tai möyheä, tunkki on
vaarassa liukua pois alta tai romahtaa - loukkaantumisvaara!
Katso, että asetat tunkin ainoastaan auton alla olevaan tukikohtaan A tai B , ja varmista, että
tunkin pää on kunnolla tukikohdan keskellä. Jos näin ei ole, auto voi vaurioitua ja/tai tunkki
romahtaa kasaan - loukkaantumisvaara! F
I rrota pultit ja laita ne talteen puhtaaseen
paikkaan.
F

I
rrota pyörä.
F
A vaa tunkkia 6
, kunnes sen pää koskettaa
nostokohtaa A tai B . Varmista, että auton
nostokohta A tai B on tunkin pään keskellä.
F

N
osta autoa ilmaan, kunnes pyörän ja
maan välissä on riittävästi tilaa (ehjän)
varapyörän asentamiseksi paikoilleen.
toimintahäiriön sattuessa

321
3008-2_fi_Chap08_en cas-de-panne_ed01-2016

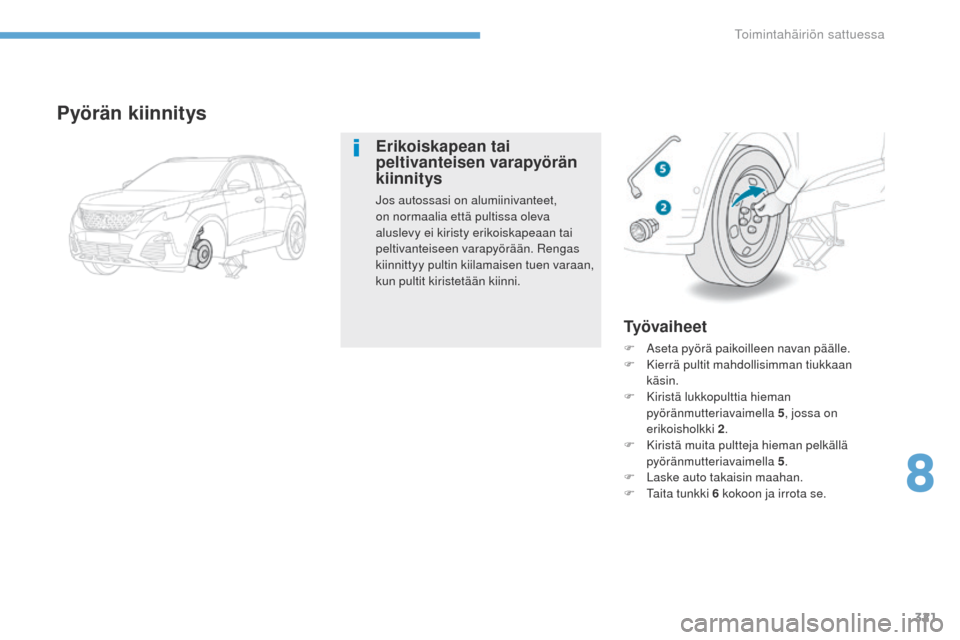

Ty ö v a i h e e t
F Aseta pyörä paikoilleen navan päälle.
F K ierrä pultit mahdollisimman tiukkaan
käsin.
F

K
iristä lukkopulttia hieman
pyöränmutteriavaimella 5 , jossa on
erikoisholkki 2 .
F

K
iristä muita pultteja hieman pelkällä
pyöränmutteriavaimella 5 .
F

L
aske auto takaisin maahan.
F
t
a
ita tunkki 6 kokoon ja irrota se.
Pyörän kiinnitys
Erikoiskapean tai
peltivanteisen varapyörän
kiinnitys
Jos autossasi on alumiinivanteet,
on normaalia että pultissa oleva
aluslevy ei kiristy erikoiskapeaan tai
peltivanteiseen varapyörään. Rengas
kiinnittyy pultin kiilamaisen tuen varaan,
kun pultit kiristetään kiinni.
8
Toimintahäiriön sattuessa

322
3008-2_fi_Chap08_en cas-de-panne_ed01-2016

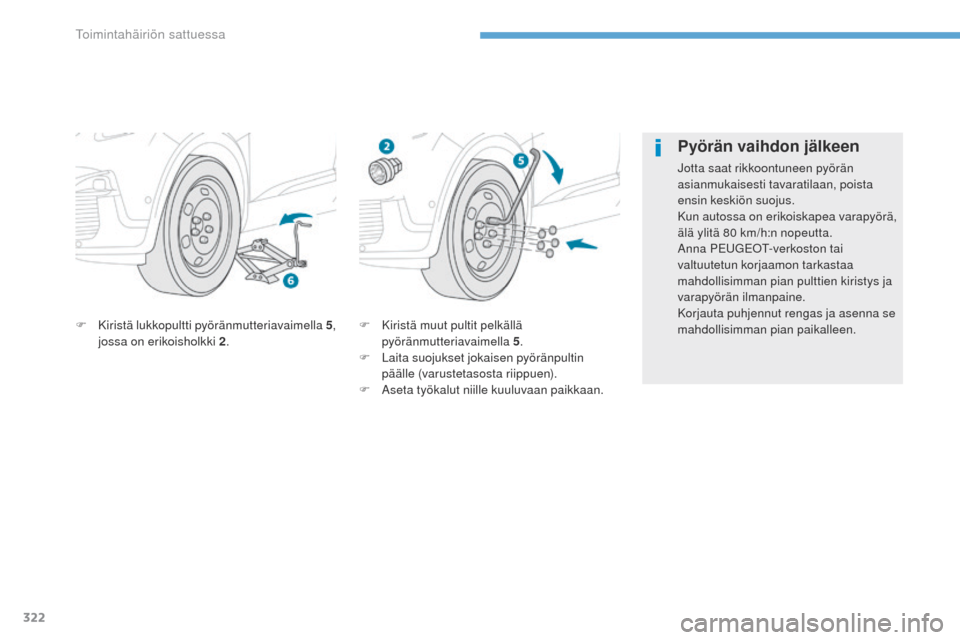

F Kiristä muut pultit pelkällä pyöränmutteriavaimella 5 .
F

L
aita suojukset jokaisen pyöränpultin
päälle (varustetasosta riippuen).
F

A
seta työkalut niille kuuluvaan paikkaan.
F
K
iristä lukkopultti pyöränmutteriavaimella
5
,
jossa on erikoisholkki 2 .
Pyörän vaihdon jälkeen
Jotta saat rikkoontuneen pyörän
asianmukaisesti tavaratilaan, poista
ensin keskiön suojus.
Kun autossa on erikoiskapea varapyörä,
älä ylitä 80 km/h:n nopeutta.
Anna P
e

ugeot
-
verkoston tai
valtuutetun korjaamon tarkastaa
mahdollisimman pian pulttien kiristys ja
varapyörän ilmanpaine.
Korjauta puhjennut rengas ja asenna se
mahdollisimman pian paikalleen.
toimintahäiriön sattuessa

323
3008-2_fi_Chap08_en cas-de-panne_ed01-2016

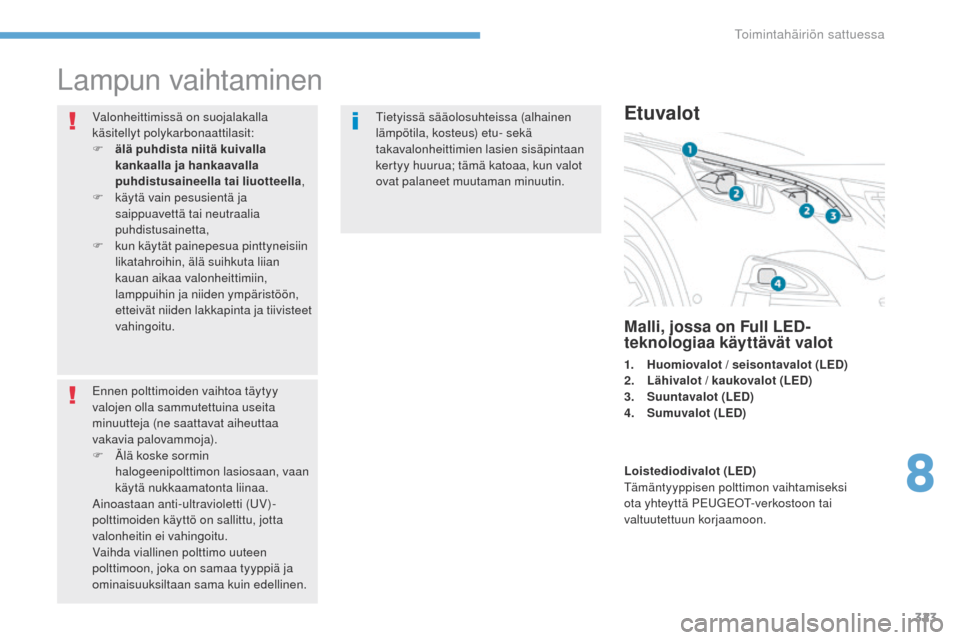

Lampun vaihtaminen
Valonheittimissä on suojalakalla
käsitellyt polykarbonaattilasit:
F
ä
lä puhdista niitä kuivalla
kankaalla ja hankaavalla
puhdistusaineella tai liuotteella ,
F

k
äytä vain pesusientä ja
saippuavettä tai neutraalia
puhdistusainetta,
F

k
un käytät painepesua pinttyneisiin
likatahroihin, älä suihkuta liian
kauan aikaa valonheittimiin,
lamppuihin ja niiden ympäristöön,
etteivät niiden lakkapinta ja tiivisteet
vahingoitu.
en

nen polttimoiden vaihtoa täytyy
valojen olla sammutettuina useita
minuutteja (ne saattavat aiheuttaa
vakavia palovammoja).
F

Ä
lä koske sormin
halogeenipolttimon lasiosaan, vaan
käytä nukkaamatonta liinaa.
Ainoastaan anti-ultravioletti (
uV

)-
polttimoiden käyttö on sallittu, jotta
valonheitin ei vahingoitu.
Vaihda viallinen polttimo uuteen
polttimoon, joka on samaa tyyppiä ja
ominaisuuksiltaan sama kuin edellinen.Etuvalot
Malli, jossa on Full LED-
teknologiaa käyttävät valot
1. Huomiovalot / seisontavalot (LED)
2. L ähivalot / kaukovalot (LED)
3.
S

uuntavalot (LED)
4.
S

umuvalot (LED)
t

ietyissä sääolosuhteissa (alhainen
lämpötila, kosteus) etu- sekä
takavalonheittimien lasien sisäpintaan
kertyy huurua; tämä katoaa, kun valot
ovat palaneet muutaman minuutin.
Loistediodivalot (LED)
tä
mäntyyppisen polttimon vaihtamiseksi
ota yhteyttä P
e

ugeot
-
verkostoon tai
valtuutettuun korjaamoon.
8
toimintahäiriön sattuessa

324
3008-2_fi_Chap08_en cas-de-panne_ed01-2016

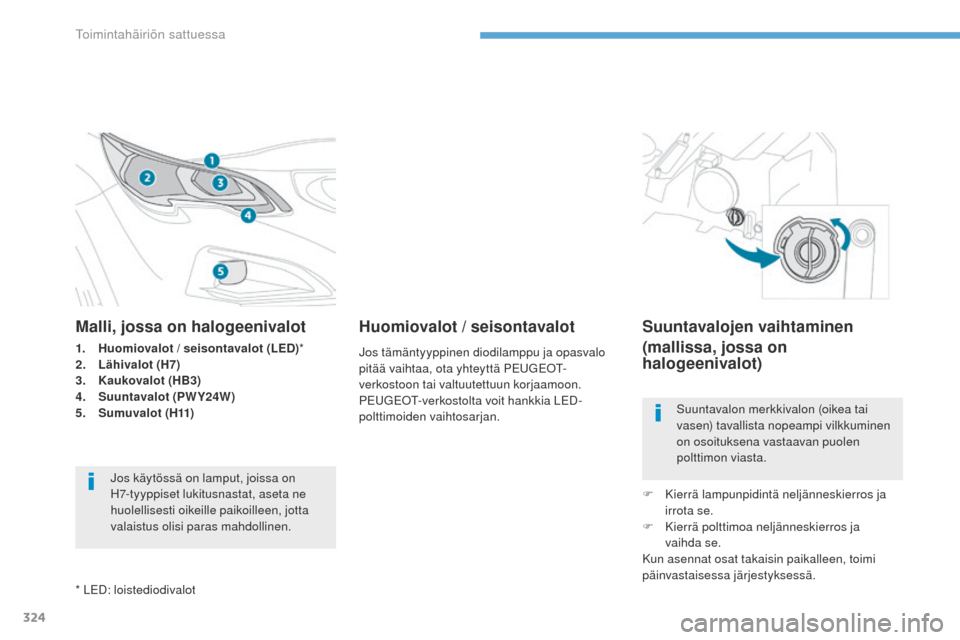

Malli, jossa on halogeenivalot
1. Huomiovalot / seisontavalot (LED)*
2. L ähivalot (H7)
3.
Ka

ukovalot (HB3)
4.
S

uuntavalot (PWY24W)
5.
S

umuvalot (H11)
Jos käytössä on lamput, joissa on
H7-tyyppiset lukitusnastat, aseta ne
huolellisesti oikeille paikoilleen, jotta
valaistus olisi paras mahdollinen.
* L
eD

: loistediodivalot
Huomiovalot / seisontavalot
Jos tämäntyyppinen diodilamppu ja opasvalo
pitää vaihtaa, ota yhteyttä Pe ugeot-
v
erkostoon tai valtuutettuun korjaamoon.
P
e

ugeot
-v
erkostolta voit hankkia L
eD
-
polttimoiden vaihtosarjan.
Suuntavalojen vaihtaminen
(mallissa, jossa on
halogeenivalot)
Suuntavalon merkkivalon (oikea tai
vasen) tavallista nopeampi vilkkuminen
on osoituksena vastaavan puolen
polttimon viasta.
F

K

ierrä lampunpidintä neljänneskierros ja
irrota se.
F

K

ierrä polttimoa neljänneskierros ja
vaihda


se.
Kun asennat osat takaisin paikalleen, toimi
päinvastaisessa järjestyksessä.
Toimintahäiriön sattuessa

325
3008-2_fi_Chap08_en cas-de-panne_ed01-2016

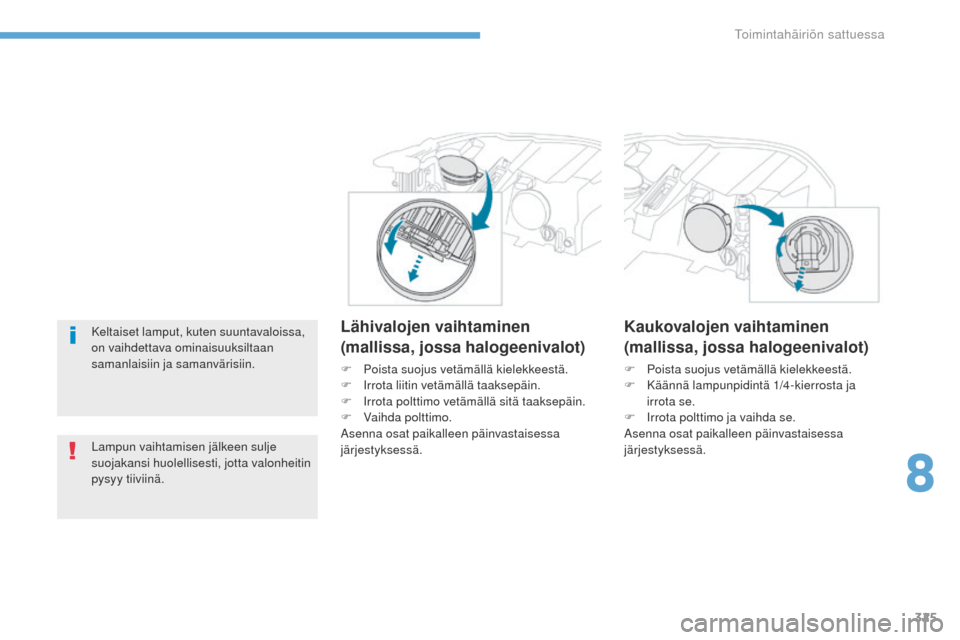

Keltaiset lamput, kuten suuntavaloissa,
on vaihdettava ominaisuuksiltaan
samanlaisiin ja samanvärisiin.
Lampun vaihtamisen jälkeen sulje
suojakansi huolellisesti, jotta valonheitin
pysyy tiiviinä.Lähivalojen vaihtaminen
(mallissa, jossa halogeenivalot)
F Poista suojus vetämällä kielekkeestä.
F I rrota liitin vetämällä taaksepäin.
F

I
rrota polttimo vetämällä sitä taaksepäin.
F

V
aihda polttimo.
Asenna osat paikalleen päinvastaisessa
järjestyksessä.
Kaukovalojen vaihtaminen
(mallissa, jossa halogeenivalot)
F Poista suojus vetämällä kielekkeestä.
F K äännä lampunpidintä 1/4-kierrosta ja
irrota se.
F

I
rrota polttimo ja vaihda se.
Asenna osat paikalleen päinvastaisessa
järjestyksessä.
8
toimintahäiriön sattuessa

326
3008-2_fi_Chap08_en cas-de-panne_ed01-2016

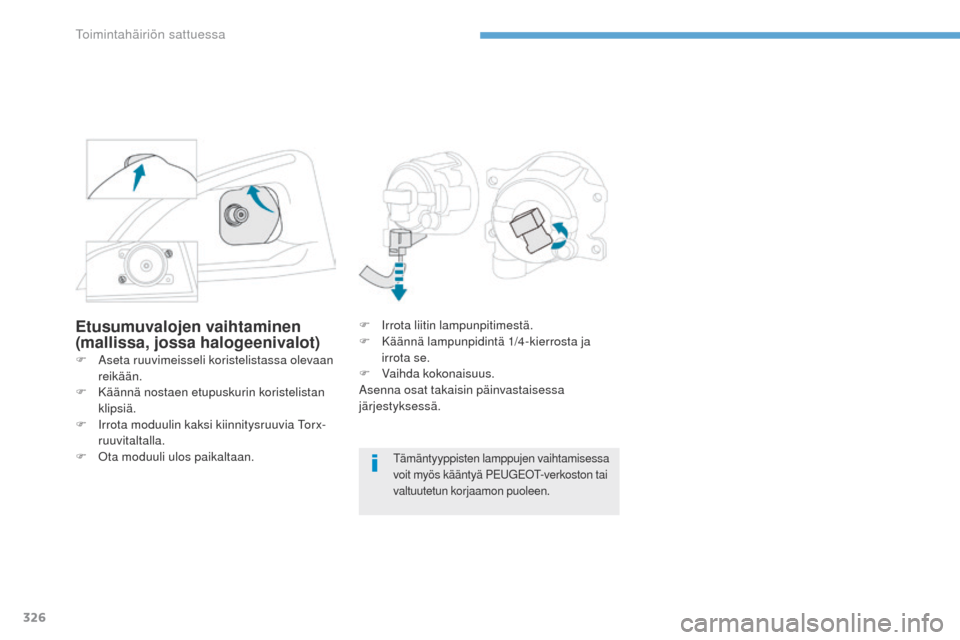

Etusumuvalojen vaihtaminen
(mallissa, jossa halogeenivalot)
F Aseta ruuvimeisseli koristelistassa olevaan reikään.
F

K
äännä nostaen etupuskurin koristelistan
klipsiä.
F

I
rrota moduulin kaksi kiinnitysruuvia t
o
rx-
ruuvitaltalla.
F
o
t
a moduuli ulos paikaltaan. F

I
rrota liitin lampunpitimestä.
F
K
äännä lampunpidintä 1/4-kierrosta ja
irrota se.
F V aihda kokonaisuus.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
tämäntyyppisten lamppujen vaihtamisessa
voit myös kääntyä Pe ugeot- verkoston tai
valtuutetun korjaamon puoleen.
Toimintahäiriön sattuessa

327
3008-2_fi_Chap08_en cas-de-panne_ed01-2016

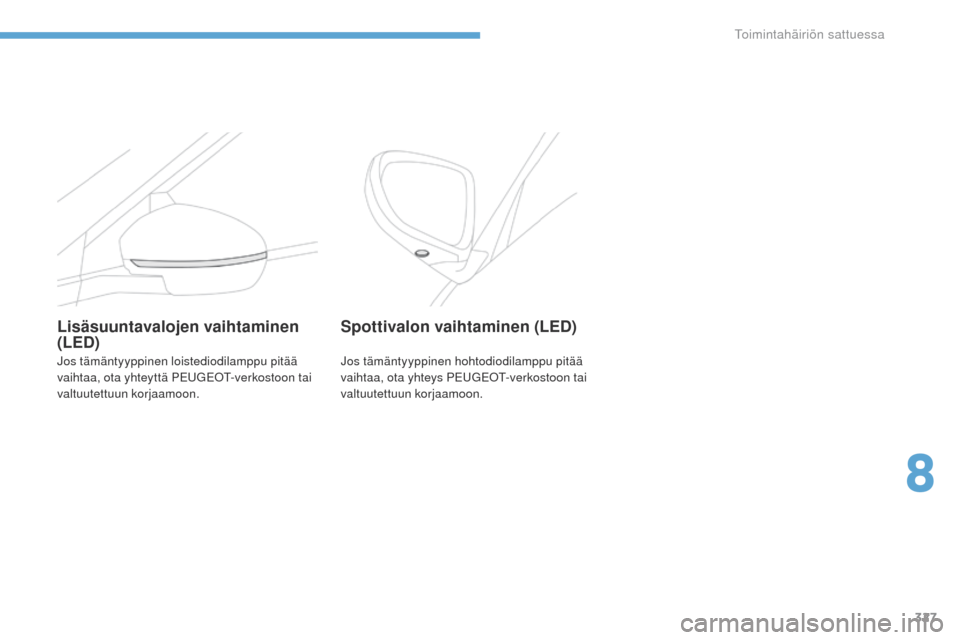

Spottivalon vaihtaminen (LED)
Jos tämäntyyppinen hohtodiodilamppu pitää
vaihtaa, ota yhteys Peugeot- verkostoon tai
valtuutettuun korjaamoon.
Lisäsuuntavalojen vaihtaminen
(LED)
Jos tämäntyyppinen loistediodilamppu pitää
vaihtaa, ota yhteyttä Pe ugeot- verkostoon tai
valtuutettuun korjaamoon.
8
Toimintahäiriön sattuessa

328
3008-2_fi_Chap08_en cas-de-panne_ed01-2016

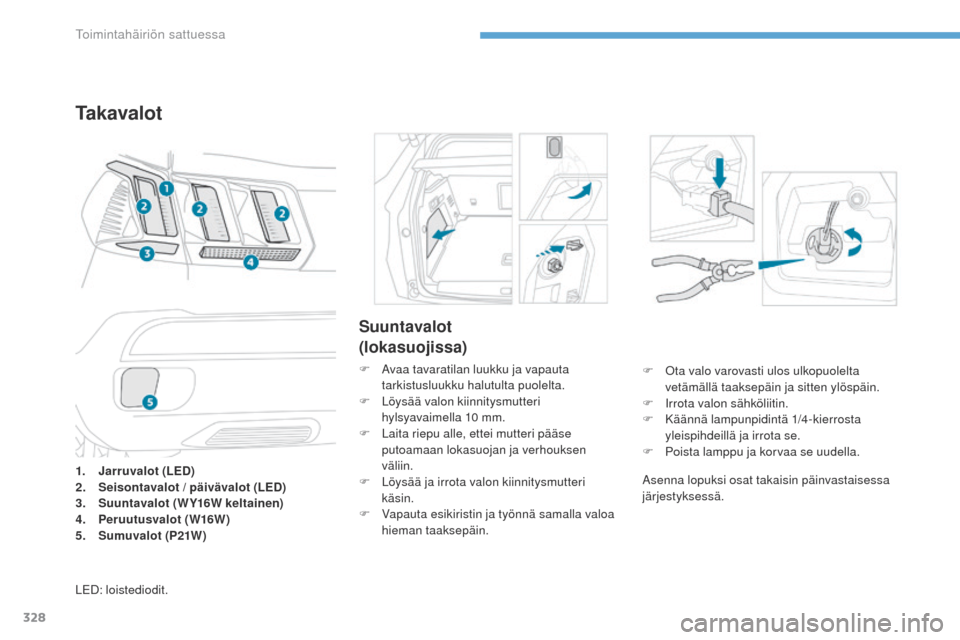

Suuntavalot
(lokasuojissa)
F Avaa tavaratilan luukku ja vapauta tarkistusluukku halutulta puolelta.
F

L
öysää valon kiinnitysmutteri
hylsyavaimella 10 mm.
F

L
aita riepu alle, ettei mutteri pääse
putoamaan lokasuojan ja verhouksen
väliin.
F

L
öysää ja irrota valon kiinnitysmutteri
käsin.
F

V
apauta esikiristin ja työnnä samalla valoa
hieman taaksepäin.
Ta k a v a l o t
1. Jarruvalot (LED)
2. S eisontavalot / päivävalot (LED)
3.
S

uuntavalot (WY16W keltainen)
4.
Pe

ruutusvalot (W16W)
5.
S

umuvalot (P21W)
L
eD

: loistediodit. F
o
t
a valo varovasti ulos ulkopuolelta
vetämällä taaksepäin ja sitten ylöspäin.
F
I
rrota valon sähköliitin.
F
K
äännä lampunpidintä 1/4-kierrosta
yleispihdeillä ja irrota se.
F
P
oista lamppu ja korvaa se uudella.
Asenna lopuksi osat takaisin päinvastaisessa
järjestyksessä.
Toimintahäiriön sattuessa
