Peugeot 3008 Hybrid 4 2017 Vodič za korisnike (in Croatian)

319
3008-2_hr_Chap08_en cas-de-panne_ed01-2016
Skidanje kotača
* položaj P automatskog mjenjača.
Redoslijed radnji
Zaustavljanje vozila
Vozilo zaustavite na mjestu gdje neće
smetati prometu, na horizontalnoj,
stabilnoj i neskliskoj podlozi.
Pritegnite parkirnu kočnicu, ako
nije u automatskom načinu rada,
prekinite kontakt i uključite prvi stupanj
prijenosa* tako da kotači budu blokirani.
Provjerite da su na ploči s
instrumentima stalno upaljene žaruljice
parkirne kočnice.
Obavezno provjerite jesu li putnici izašli
iz vozila i nalaze li se na sigurnom
mjestu.
Pod kotač dijagonalno suprotan onome
koji mijenjate po potrebi postavite klin.
Nikada se ne zavlačite pod vozilo dok
je ono podignuto samo dizalicom,
upotrijebite potporanj.
F

S
a svih vijaka skinite, pomoću alata 7
(ovisno o opremi).
F

N
a ključ za skidanje kotača 2 postavite
nastavak 5 za otpuštanje vijaka sa zaštitom
od krađe.
F

O
stale vijke otpustite samo ključem za
skidanje kotača 5 .
Kotač s ukrasnim
poklopcem
Pri skidanju kotača , prvo skinite
ukrasni poklopac, povlačenjem ključa
za skidanje kotača na mjestu prolaska
ventila.
Pri postavljanju kotača , ukrasni
poklopac postavite tako da njegov urez
bude nasuprot ventilu i dlanom pritisnite
po obodu.
8
U slučaju kvara

320
3008-2_hr_Chap08_en cas-de-panne_ed01-2016

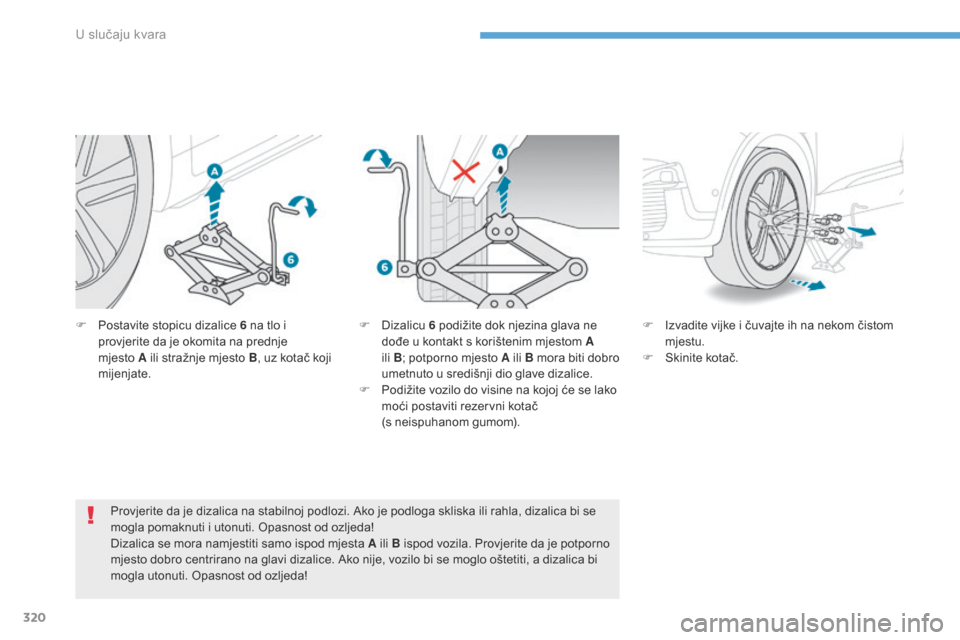

F Postavite stopicu dizalice 6 na tlo i provjerite da je okomita na prednje
mjesto
A ili stražnje mjesto B , uz kotač koji
mijenjate.
Provjerite da je dizalica na stabilnoj podlozi. Ako je podloga skliska ili rahla, dizalica bi se
mogla pomaknuti i utonuti. Opasnost od ozljeda!
Dizalica se mora namjestiti samo ispod mjesta A ili B ispod vozila. Provjerite da je potporno
mjesto dobro centrirano na glavi dizalice. Ako nije, vozilo bi se moglo oštetiti, a dizalica bi
mogla utonuti. Opasnost od ozljeda! F
I zvadite vijke i čuvajte ih na nekom čistom
mjestu.
F

S
kinite kotač.
F
D izalicu
6 podižite dok njezina glava ne
dođe u kontakt s korištenim mjestom A
ili
B; potporno mjesto A ili B mora biti dobro
umetnuto u središnji dio glave dizalice.
F

P
odižite vozilo do visine na kojoj će se lako
moći postaviti rezervni kotač
(s neispuhanom gumom).
U slučaju kvara

321
3008-2_hr_Chap08_en cas-de-panne_ed01-2016
Redoslijed radnji
F Postavite kotač na glavčinu.
F R ukom do kraja zavrnite vijke.
F

K
ljučem za skidanje kotača 5 i
nastavkom
2

pritegnite vijak sa zaštitom od
krađe.
F

O
stale vijke pritegnite samo ključem za
skidanje kotača 5 .
F

D
o kraja spustite vozilo.
F

S
klopite dizalicu 6 i uklonite je.

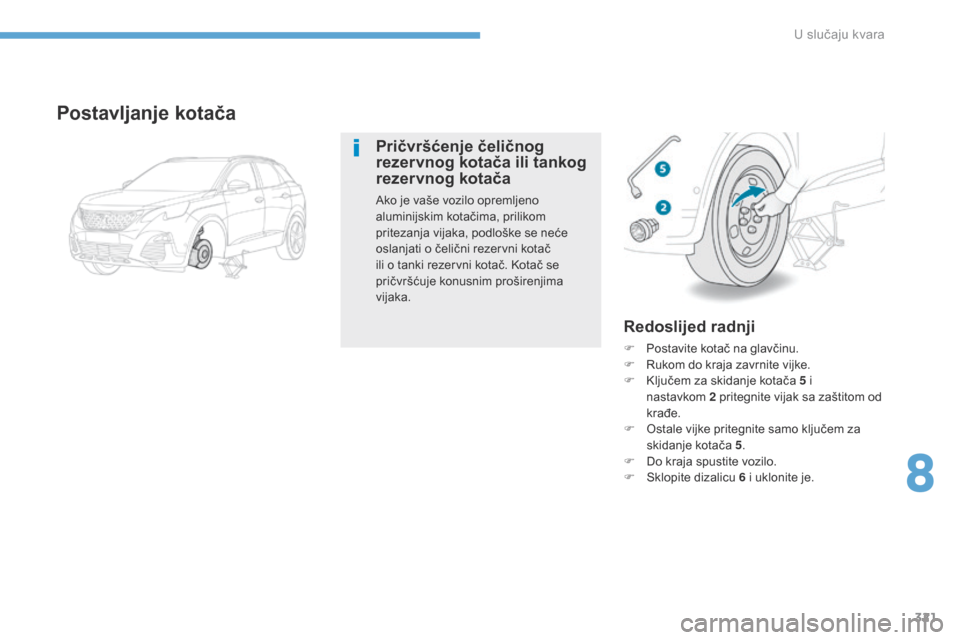

Postavljanje kotača
Pričvršćenje čeličnog
rezervnog kotača ili tankog
rezervnog kotača
Ako je vaše vozilo opremljeno
aluminijskim kotačima, prilikom
pritezanja vijaka, podloške se neće
oslanjati o čelični rezervni kotač
ili o tanki rezervni kotač. Kotač se
pričvršćuje konusnim proširenjima
vijaka.
8
U slučaju kvara

322
3008-2_hr_Chap08_en cas-de-panne_ed01-2016

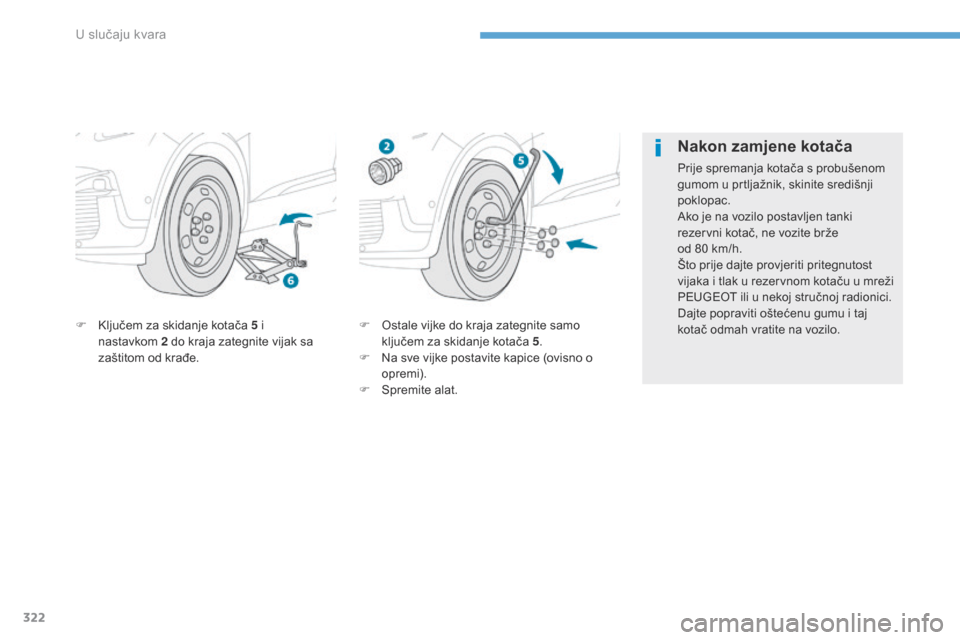

F Ostale vijke do kraja zategnite samo ključem za skidanje kotača 5 .
F

N
a sve vijke postavite kapice (ovisno o
opremi).
F

S
premite alat.
F
K
ljučem za skidanje kotača 5 i
nastavkom 2
do kraja zategnite vijak sa
zaštitom od krađe.
Nakon zamjene kotača
Prije spremanja kotača s probušenom
gumom u prtljažnik, skinite središnji
poklopac.
Ako je na vozilo postavljen tanki
rezervni kotač, ne vozite brže
od
80 km/h.
Što prije dajte provjeriti pritegnutost
vijaka i tlak u rezervnom kotaču u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Dajte popraviti oštećenu gumu i taj
kotač odmah vratite na vozilo.
U slučaju kvara

323
3008-2_hr_Chap08_en cas-de-panne_ed01-2016

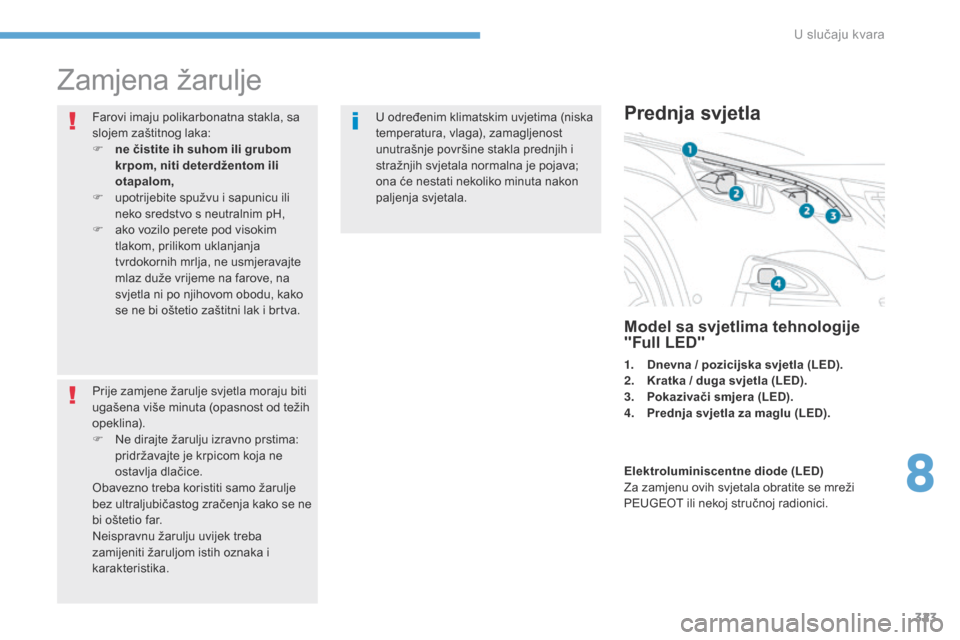

Zamjena žarulje
Farovi imaju polikarbonatna stakla, sa
slojem zaštitnog laka:
F
n
e čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,
F

u
potrijebite spužvu i sapunicu ili
neko sredstvo s neutralnim pH,
F

a
ko vozilo perete pod visokim
tlakom, prilikom uklanjanja
tvrdokornih mrlja, ne usmjeravajte
mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako
se ne bi oštetio zaštitni lak i brtva.
Prije zamjene žarulje svjetla moraju biti
ugašena više minuta (opasnost od težih
opeklina).
F

N
e dirajte žarulju izravno prstima:
pridržavajte je krpicom koja ne
ostavlja dlačice.
Obavezno treba koristiti samo žarulje
bez ultraljubičastog zračenja kako se ne
bi oštetio far.
Neispravnu žarulju uvijek treba
zamijeniti žaruljom istih oznaka i
karakteristika.Prednja svjetla
Model sa svjetlima tehnologije
"Full LED"
1. Dnevna / pozicijska svjetla (LED).
2. K ratka / duga svjetla (LED).
3.
P

okazivači smjera (LED).
4.
P

rednja svjetla za maglu (LED).
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i
stražnjih svjetala normalna je pojava;
ona će nestati nekoliko minuta nakon
paljenja svjetala.
Elektroluminiscentne diode (LED)
Za zamjenu ovih svjetala obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
8
U slučaju kvara

324
3008-2_hr_Chap08_en cas-de-panne_ed01-2016

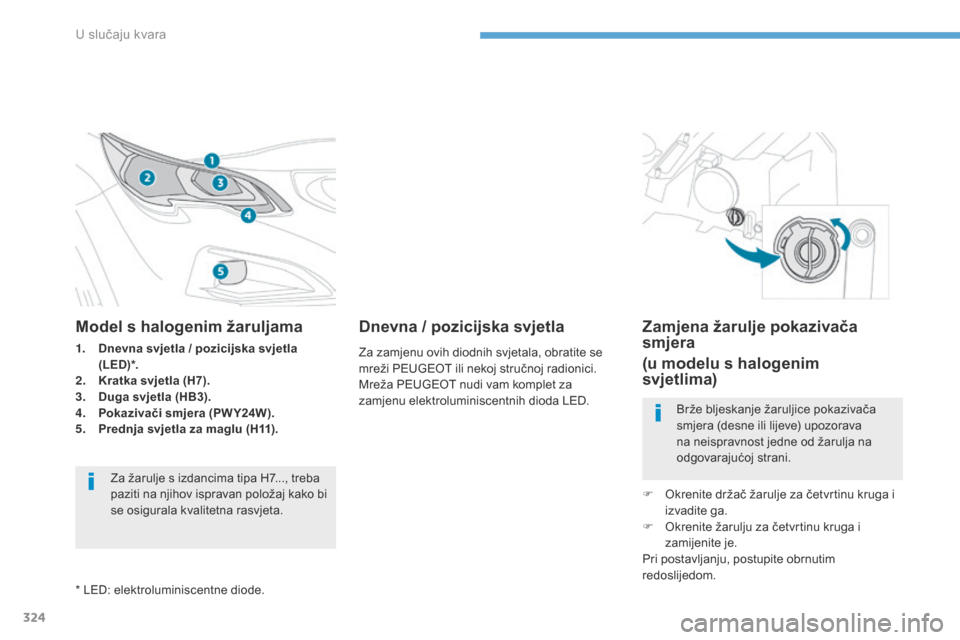

Model s halogenim žaruljama
1. Dnevna svjetla / pozicijska svjetla (LED)*.
2.
K

ratka svjetla (H7).
3.
D

uga svjetla (HB3).
4.
P

okazivači smjera (PW Y24W).
5.
P

rednja svjetla za maglu ( H11) .Za žarulje s izdancima tipa H7..., treba
paziti na njihov ispravan položaj kako bi
se osigurala kvalitetna rasvjeta.
* LED: elektroluminiscentne diode.
Dnevna / pozicijska svjetla
Za zamjenu ovih diodnih svjetala, obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
Mreža PEUGEOT nudi vam komplet za
zamjenu elektroluminiscentnih dioda LED.
Zamjena žarulje pokazivača
smjera
(u modelu s halogenim
svjetlima)
Brže bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) upozorava
na neispravnost jedne od žarulja na
odgovarajućoj strani.
F

O

krenite držač žarulje za četvrtinu kruga i
izvadite ga.
F

O

krenite žarulju za četvrtinu kruga i
zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
U slučaju kvara

325
3008-2_hr_Chap08_en cas-de-panne_ed01-2016

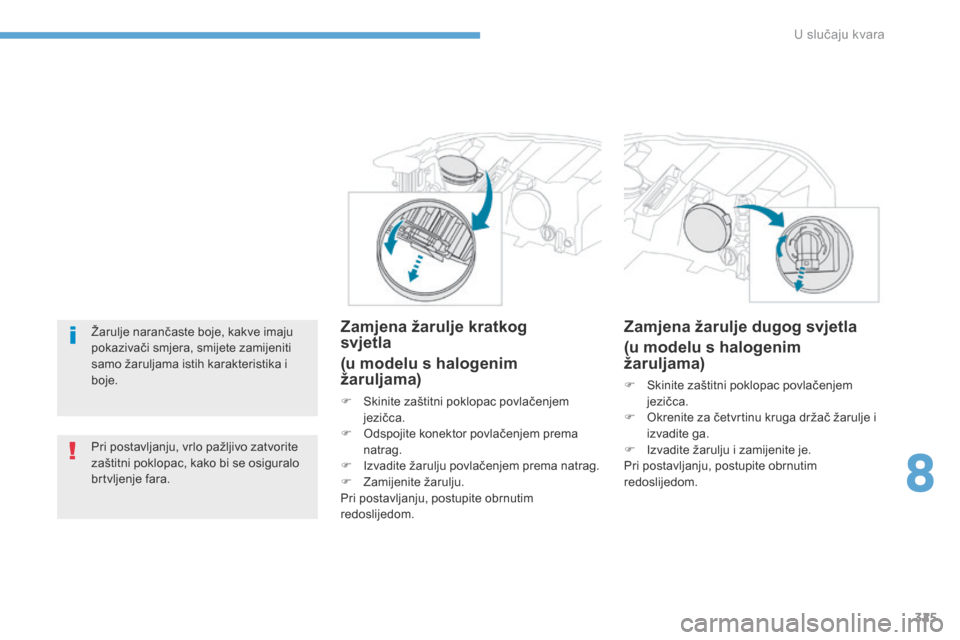

Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti
samo žaruljama istih karakteristika i
boje.
Pri postavljanju, vrlo pažljivo zatvorite
zaštitni poklopac, kako bi se osiguralo
brtvljenje fara.Zamjena žarulje kratkog
svjetla
(u modelu s halogenim
žaruljama)
F Skinite zaštitni poklopac povlačenjem jezičca.
F

O
dspojite konektor povlačenjem prema
natrag.
F

I
zvadite žarulju povlačenjem prema natrag.
F

Z
amijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena žarulje dugog svjetla
(u modelu s halogenim
žaruljama)
F Skinite zaštitni poklopac povlačenjem jezičca.
F

O
krenite za četvrtinu kruga držač žarulje i
izvadite ga.
F

I
zvadite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
8
U slučaju kvara

326
3008-2_hr_Chap08_en cas-de-panne_ed01-2016

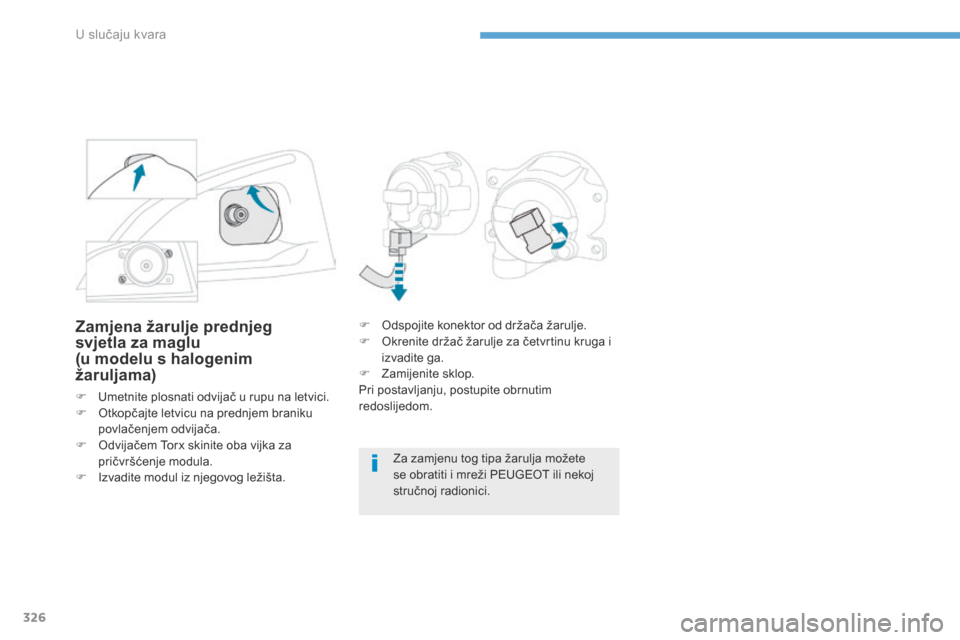

Zamjena žarulje prednjeg
svjetla za maglu
(u modelu s halogenim
žaruljama)
F Umetnite plosnati odvijač u rupu na letvici.
F O tkopčajte letvicu na prednjem braniku
povlačenjem odvijača.
F

O
dvijačem Torx skinite oba vijka za
pričvršćenje modula.
F

I
zvadite modul iz njegovog ležišta. F

O
dspojite konektor od držača žarulje.
F
O
krenite držač žarulje za četvrtinu kruga i
izvadite ga.
F
Z
amijenite sklop.
Pri postavljanju, postupite obrnutim
redoslijedom.
Za zamjenu tog tipa žarulja možete
se obratiti i mreži PEUGEOT ili nekoj
stručnoj radionici.
U slučaju kvara

327
3008-2_hr_Chap08_en cas-de-panne_ed01-2016

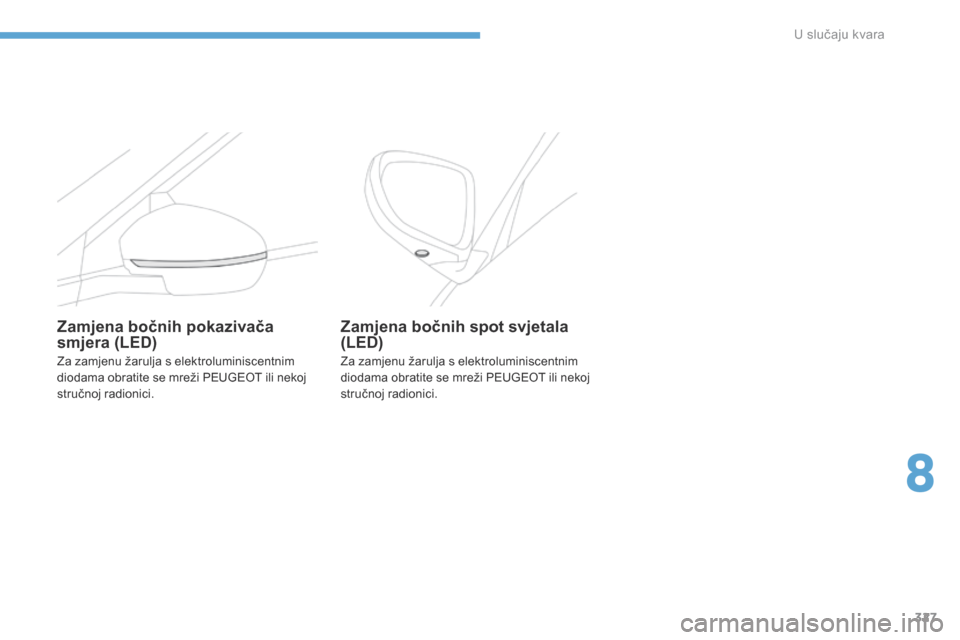

Zamjena bočnih spot svjetala
(LED)
Za zamjenu žarulja s elektroluminiscentnim
diodama obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Zamjena bočnih pokazivača
smjera (LED)
Za zamjenu žarulja s elektroluminiscentnim
diodama obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
8
U slučaju kvara

328
3008-2_hr_Chap08_en cas-de-panne_ed01-2016

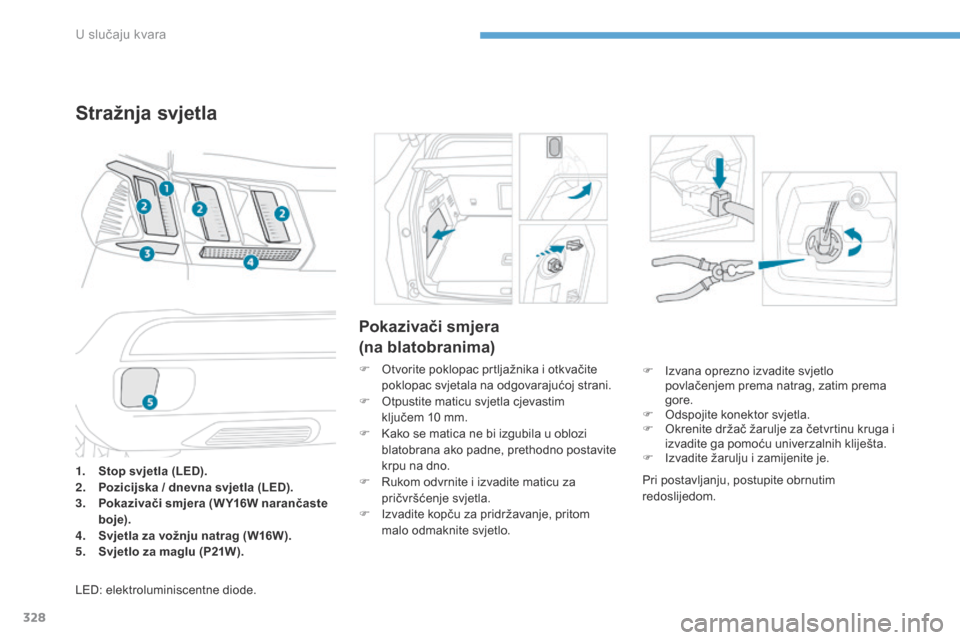

Pokazivači smjera
(na blatobranima)
F Otvorite poklopac prtljažnika i otkvačite poklopac svjetala na odgovarajućoj strani.
F

O
tpustite maticu svjetla cjevastim
ključem
10 mm.
F

K
ako se matica ne bi izgubila u oblozi
blatobrana ako padne, prethodno postavite
krpu na dno.
F

R
ukom odvrnite i izvadite maticu za
pričvršćenje svjetla.
F

I
zvadite kopču za pridržavanje, pritom
malo odmaknite svjetlo.
Stražnja svjetla
1. Stop svjetla (LED).
2. P ozicijska / dnevna svjetla (LED).
3.
P

okazivači smjera (W Y16W narančaste
boje).
4.
S

vjetla za vožnju natrag (W16W).
5.
S

vjetlo za maglu (P21W).
LED: elektroluminiscentne diode. F

I
zvana oprezno izvadite svjetlo
povlačenjem prema natrag, zatim prema
gore.
F
O
dspojite konektor svjetla.
F
O
krenite držač žarulje za četvrtinu kruga i
izvadite ga pomoću univerzalnih kliješta.
F I zvadite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
