Peugeot 3008 Hybrid 4 2017 Vodič za korisnike (in Croatian)

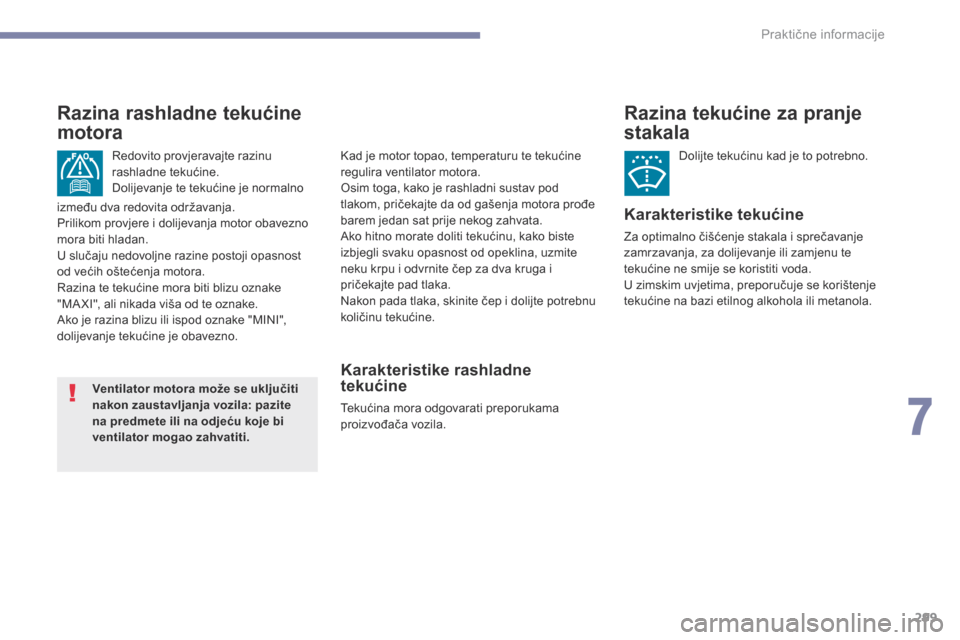

299
3008-2_hr_Chap07_infos-pratiques_ed01-2016
Razina tekućine za pranje
stakala
Dolijte tekućinu kad je to potrebno.
Karakteristike tekućine
Za optimalno čišćenje stakala i sprečavanje
zamrzavanja, za dolijevanje ili zamjenu te
tekućine ne smije se koristiti voda.
U zimskim uvjetima, preporučuje se korištenje
tekućine na bazi etilnog alkohola ili metanola.
Razina rashladne tekućine
motora
Redovito provjeravajte razinu
rashladne tekućine.
Dolijevanje te tekućine je normalno Kad je motor topao, temperaturu te tekućine
regulira ventilator motora.
Osim toga, kako je rashladni sustav pod
tlakom, pričekajte da od gašenja motora prođe
barem jedan sat prije nekog zahvata.
Ako hitno morate doliti tekućinu, kako biste
izbjegli svaku opasnost od opeklina, uzmite
neku krpu i odvrnite čep za dva kruga i
pričekajte pad tlaka.
Nakon pada tlaka, skinite čep i dolijte potrebnu
količinu tekućine.
Ventilator motora može se uključiti
nakon zaustavljanja vozila: pazite
na predmete ili na odjeću koje bi
ventilator mogao zahvatiti.
između dva redovita održavanja.
Prilikom provjere i dolijevanja motor obavezno
mora biti hladan.
U slučaju nedovoljne razine postoji opasnost
od većih oštećenja motora.
Razina te tekućine mora biti blizu oznake
"MA XI", ali nikada viša od te oznake.
Ako je razina blizu ili ispod oznake "MINI",
dolijevanje tekućine je obavezno.
Karakteristike rashladne
tekućine
Tekućina mora odgovarati preporukama
proizvođača vozila.
7
Praktične informacije

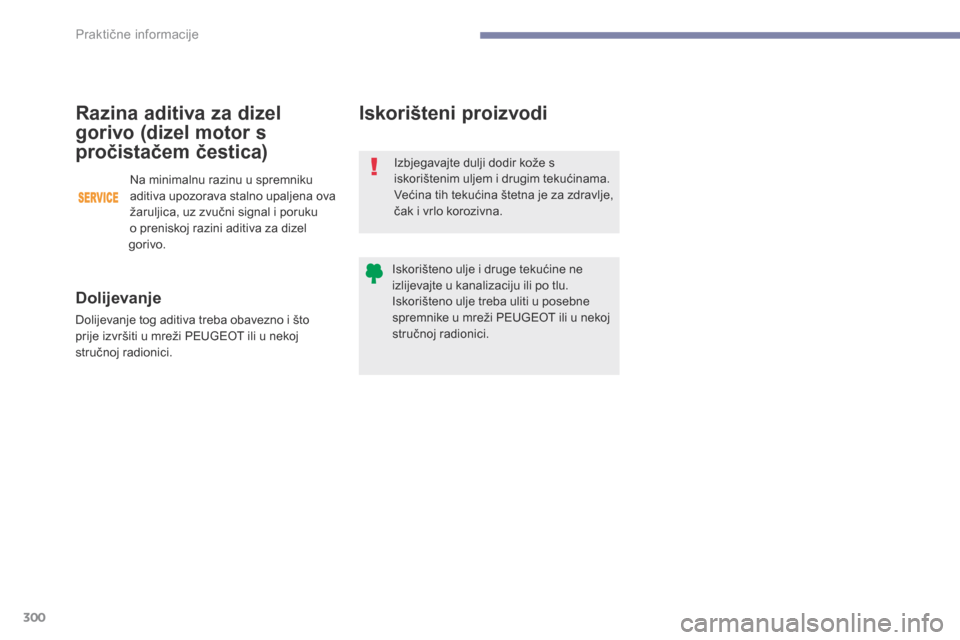

300
3008-2_hr_Chap07_infos-pratiques_ed01-2016
Iskorišteni proizvodi
Izbjegavajte dulji dodir kože s
iskorištenim uljem i drugim tekućinama.
Većina tih tekućina štetna je za zdravlje,
čak i vrlo korozivna.
Iskorišteno ulje i druge tekućine ne
izlijevajte u kanalizaciju ili po tlu.
Iskorišteno ulje treba uliti u posebne
spremnike u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Dolijevanje
Dolijevanje tog aditiva treba obavezno i što
prije izvršiti u mreži PEUGEOT ili u nekoj
stručnoj radionici. Na minimalnu razinu u spremniku
aditiva upozorava stalno upaljena ova
žaruljica, uz zvučni signal i poruku
o preniskoj razini aditiva za dizel
gorivo.
Razina aditiva za dizel
gorivo (dizel motor s
pročistačem čestica)
Praktične informacije

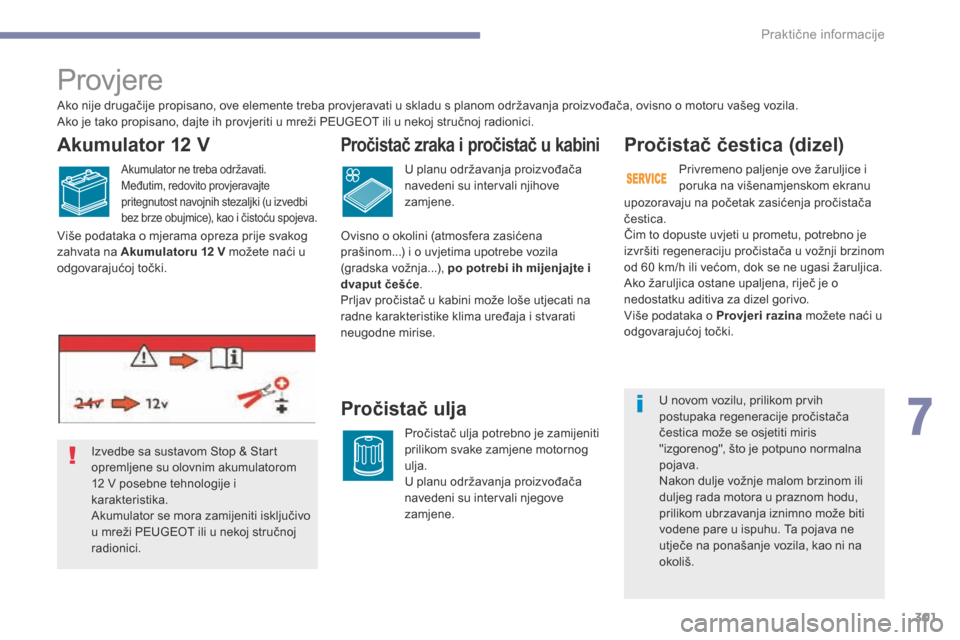

301
3008-2_hr_Chap07_infos-pratiques_ed01-2016
Provjere
Pročistač čestica (dizel)
upozoravaju na početak zasićenja pročistača
čestica.
Čim to dopuste uvjeti u prometu, potrebno je
Izvedbe sa sustavom Stop & Start
opremljene su olovnim akumulatorom
12 V posebne tehnologije i
karakteristika.
Akumulator se mora zamijeniti isključivo
u mreži PEUGEOT ili u nekoj stručnoj
radionici. izvršiti regeneraciju pročistača u vožnji brzinom
od 60 km/h ili većom, dok se ne ugasi žaruljica.
Ako žaruljica ostane upaljena, riječ je o
nedostatku aditiva za dizel gorivo.
Više podataka o Provjeri razina možete naći u
odgovarajućoj točki.
Ako nije drugačije propisano, ove elemente treba provjeravati u skladu s planom održavanja proizvođača, ovisno o motoru vašeg vozila.
Ako je tako propisano, dajte ih provjeriti u mreži PEUGEOT ili u nekoj stručnoj radionici.
Pročistač zraka i pročistač u kabini
U planu održavanja proizvođača
navedeni su intervali njihove
zamjene.
Pročistač ulja
Pročistač ulja potrebno je zamijeniti
prilikom svake zamjene motornog
ulja.
U planu održavanja proizvođača
navedeni su intervali njegove
zamjene.
Akumulator 12 V
Akumulator ne treba održavati.
Međutim, redovito provjeravajte
pritegnutost navojnih stezaljki (u izvedbi
bez brze obujmice), kao i čistoću spojeva.
Više podataka o mjerama opreza prije svakog
zahvata na Akumulatoru 12 V možete naći u
odgovarajućoj točki.
Ovisno o okolini (atmosfera zasićena
prašinom...) i o uvjetima upotrebe vozila
(gradska vožnja...), po potrebi ih mijenjajte i
dvaput češće
.
Prljav pročistač u kabini može loše utjecati na
radne karakteristike klima uređaja i stvarati
neugodne mirise. Privremeno paljenje ove žaruljice i
poruka na višenamjenskom ekranu
U novom vozilu, prilikom prvih
postupaka regeneracije pročistača
čestica može se osjetiti miris
"izgorenog", što je potpuno normalna
pojava.
Nakon dulje vožnje malom brzinom ili
duljeg rada motora u praznom hodu,
prilikom ubrzavanja iznimno može biti
vodene pare u ispuhu. Ta pojava ne
utječe na ponašanje vozila, kao ni na
okoliš.
7
Praktične informacije

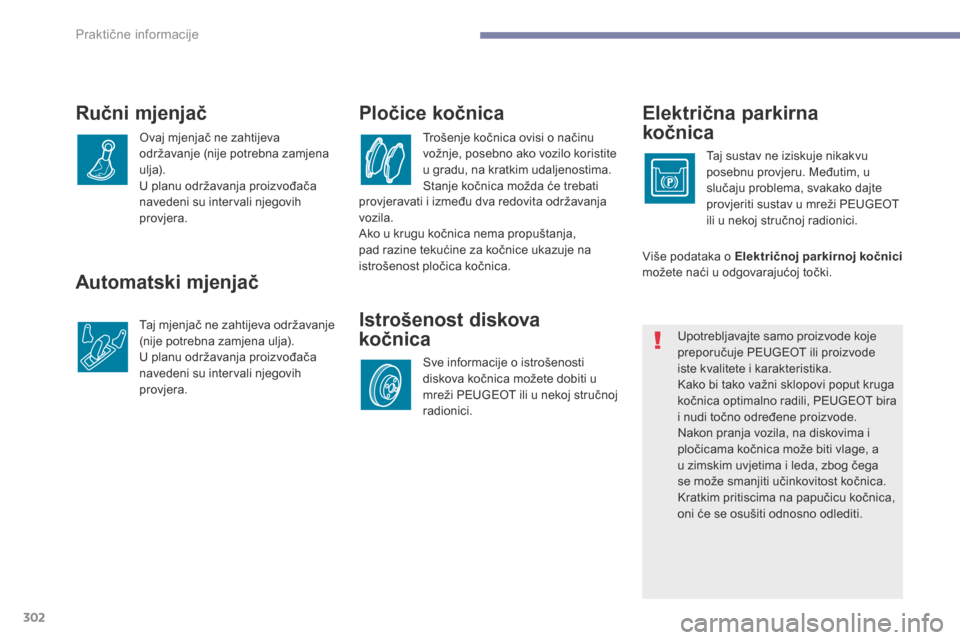

302
3008-2_hr_Chap07_infos-pratiques_ed01-2016
Automatski mjenjač
Taj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
U planu održavanja proizvođača
navedeni su intervali njegovih
provjera.
Električna parkirna
kočnica
Taj sustav ne iziskuje nikakvu
posebnu provjeru. Međutim, u
slučaju problema, svakako dajte
provjeriti sustav u mreži PEUGEOT
ili u nekoj stručnoj radionici.
Pločice kočnica
Trošenje kočnica ovisi o načinu
vožnje, posebno ako vozilo koristite
u gradu, na kratkim udaljenostima.
Stanje kočnica možda će trebati
Istrošenost diskova
kočnica
Sve informacije o istrošenosti
diskova kočnica možete dobiti u
mreži PEUGEOT ili u nekoj stručnoj
radionici. Više podataka o Električnoj parkirnoj kočnici
možete naći u odgovarajućoj točki.
Ručni mjenjač
Ovaj mjenjač ne zahtijeva
održavanje (nije potrebna zamjena
ulja).
U planu održavanja proizvođača
navedeni su intervali njegovih
provjera.
Upotrebljavajte samo proizvode koje
preporučuje PEUGEOT ili proizvode
iste kvalitete i karakteristika.
Kako bi tako važni sklopovi poput kruga
kočnica optimalno radili, PEUGEOT bira
i nudi točno određene proizvode.
Nakon pranja vozila, na diskovima i
pločicama kočnica može biti vlage, a
u zimskim uvjetima i leda, zbog čega
se može smanjiti učinkovitost kočnica.
Kratkim pritiscima na papučicu kočnica,
oni će se osušiti odnosno odlediti.
provjeravati i između dva redovita održavanja
vozila.
Ako u krugu kočnica nema propuštanja,
pad razine tekućine za kočnice ukazuje na
istrošenost pločica kočnica.
Praktične informacije

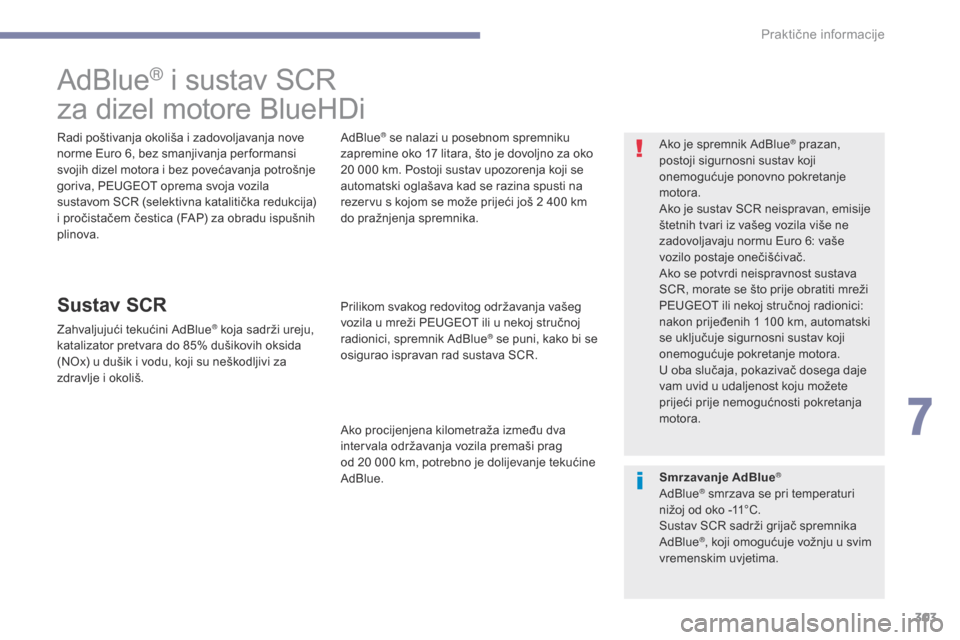

303
3008-2_hr_Chap07_infos-pratiques_ed01-2016
AdBlue® i sustav SCR
za dizel motore BlueHDi
Radi poštivanja okoliša i zadovoljavanja nove
norme Euro 6, bez smanjivanja per formansi
svojih dizel motora i bez povećavanja potrošnje
goriva, PEUGEOT oprema svoja vozila
sustavom SCR (selektivna katalitička redukcija)
i pročistačem čestica (FAP) za obradu ispušnih
plinova.
Sustav SCR
Zahvaljujući tekućini AdBlue® koja sadrži ureju,
katalizator pretvara do 85% dušikovih oksida
(NOx) u dušik i vodu, koji su neškodljivi za
zdravlje i okoliš. AdBlue
® se nalazi u posebnom spremniku
zapremine oko 17 litara, što je dovoljno za oko
20 000 km. Postoji sustav upozorenja koji se
automatski oglašava kad se razina spusti na
rezervu s kojom se može prijeći još 2 400 km
do pražnjenja spremnika.
Prilikom svakog redovitog održavanja vašeg
vozila u mreži PEUGEOT ili u nekoj stručnoj
radionici, spremnik AdBlue
® se puni, kako bi se
osigurao ispravan rad sustava SCR.
Ako procijenjena kilometraža između dva
intervala održavanja vozila premaši prag
od

20 000 km, potrebno je dolijevanje tekućine
AdBlue. Ako je spremnik AdBlue
® prazan,
postoji sigurnosni sustav koji
onemogućuje ponovno pokretanje
motora.
Ako je sustav SCR neispravan, emisije
štetnih tvari iz vašeg vozila više ne
zadovoljavaju normu Euro 6: vaše
vozilo postaje onečišćivač.
Ako se potvrdi neispravnost sustava
SCR, morate se što prije obratiti mreži
PEUGEOT ili nekoj stručnoj radionici:
nakon prijeđenih 1 100 km, automatski
se uključuje sigurnosni sustav koji
onemogućuje pokretanje motora.
U oba slučaja, pokazivač dosega daje
vam uvid u udaljenost koju možete
prijeći prije nemogućnosti pokretanja
motora.
Smrzavanje AdBlue
®
AdBlue® smrzava se pri temperaturi
nižoj od oko -11°C.
Sustav SCR sadrži grijač spremnika
AdBlue
®, koji omogućuje vožnju u svim
vremenskim uvjetima.
7
Praktične informacije

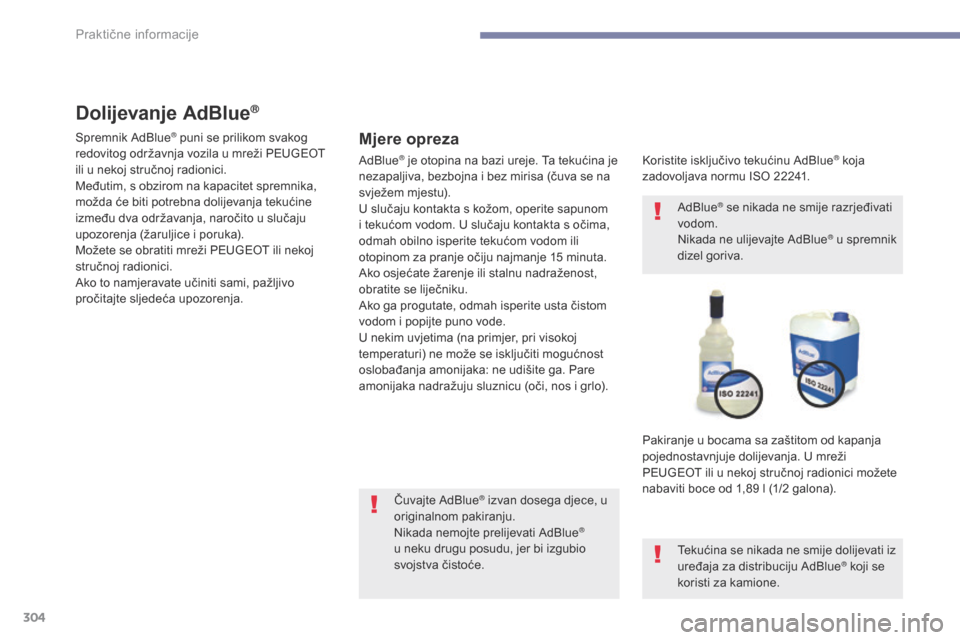

304
3008-2_hr_Chap07_infos-pratiques_ed01-2016
Dolijevanje AdBlue®
Mjere opreza
Koristite isključivo tekućinu AdBlue® koja
zadovoljava normu ISO 22241.
Pakiranje u bocama sa zaštitom od kapanja
pojednostavnjuje dolijevanja. U mreži
PEUGEOT ili u nekoj stručnoj radionici možete
nabaviti boce od 1,89 l (1/2 galona).
Čuvajte AdBlue
® izvan dosega djece, u
originalnom pakiranju.
Nikada nemojte prelijevati AdBlue
®
u neku drugu posudu, jer bi izgubio
svojstva čistoće. AdBlue
® se nikada ne smije razrjeđivati
vodom.
Nikada ne ulijevajte AdBlue
® u spremnik
dizel goriva.
Tekućina se nikada ne smije dolijevati iz
uređaja za distribuciju AdBlue
® koji se
koristi za kamione.
Spremnik AdBlue
® puni se prilikom svakog
redovitog održavnja vozila u mreži PEUGEOT
ili u nekoj stručnoj radionici.
Međutim, s obzirom na kapacitet spremnika,
možda će biti potrebna dolijevanja tekućine
između dva održavanja, naročito u slučaju
upozorenja (žaruljice i poruka).
Možete se obratiti mreži PEUGEOT ili nekoj
stručnoj radionici.
Ako to namjeravate učiniti sami, pažljivo
pročitajte sljedeća upozorenja. AdBlue
® je otopina na bazi ureje. Ta tekućina je
nezapaljiva, bezbojna i bez mirisa (čuva se na
svježem mjestu).
U slučaju kontakta s kožom, operite sapunom
i tekućom vodom. U slučaju kontakta s očima,
odmah obilno isperite tekućom vodom ili
otopinom za pranje očiju najmanje 15 minuta.
Ako osjećate žarenje ili stalnu nadraženost,
obratite se liječniku.
Ako ga progutate, odmah isperite usta čistom
vodom i popijte puno vode.
U nekim uvjetima (na primjer, pri visokoj
temperaturi) ne može se isključiti mogućnost
oslobađanja amonijaka: ne udišite ga. Pare
amonijaka nadražuju sluznicu (oči, nos i grlo).
Praktične informacije

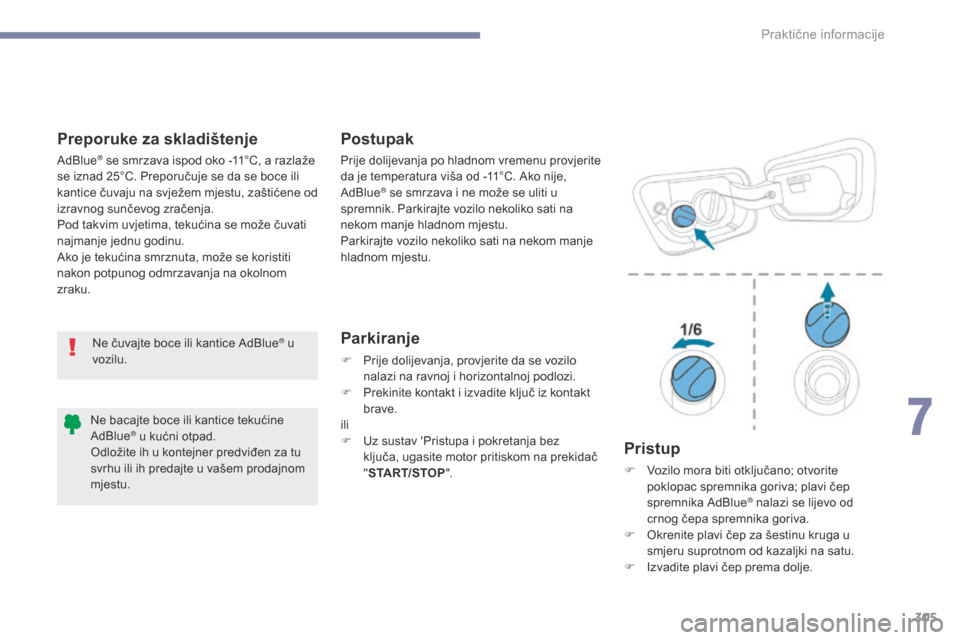

305
3008-2_hr_Chap07_infos-pratiques_ed01-2016
Preporuke za skladištenjePostupak
Parkiranje
F Prije dolijevanja, provjerite da se vozilo
nalazi na ravnoj i horizontalnoj podlozi.
F

P
rekinite kontakt i izvadite ključ iz kontakt
brave.
ili
F

U
z sustav 'Pristupa i pokretanja bez
ključa, ugasite motor pritiskom na prekidač
" START/STOP ".
Pristup
F Vozilo mora biti otključano; otvorite
poklopac spremnika goriva; plavi čep
spremnika AdBlue
® nalazi se lijevo od
crnog čepa spremnika goriva.
F

O

krenite plavi čep za šestinu kruga u
smjeru suprotnom od kazaljki na satu.
F

I

zvadite plavi čep prema dolje.
Ne čuvajte boce ili kantice AdBlue
® u
vozilu. Prije dolijevanja po hladnom vremenu provjerite
da je temperatura viša od -11°C. Ako nije,
AdBlue
® se smrzava i ne može se uliti u
spremnik. Parkirajte vozilo nekoliko sati na
nekom manje hladnom mjestu.
Parkirajte vozilo nekoliko sati na nekom manje
hladnom mjestu.
AdBlue
® se smrzava ispod oko -11°C, a razlaže
se iznad 25°C. Preporučuje se da se boce ili
kantice čuvaju na svježem mjestu, zaštićene od
izravnog sunčevog zračenja.
Pod takvim uvjetima, tekućina se može čuvati
najmanje jednu godinu.
Ako je tekućina smrznuta, može se koristiti
nakon potpunog odmrzavanja na okolnom
zraku.
Ne bacajte boce ili kantice tekućine
AdBlue
® u kućni otpad.
Odložite ih u kontejner predviđen za tu
svrhu ili ih predajte u vašem prodajnom
mjestu.
7
Praktične informacije

306
3008-2_hr_Chap07_infos-pratiques_ed01-2016

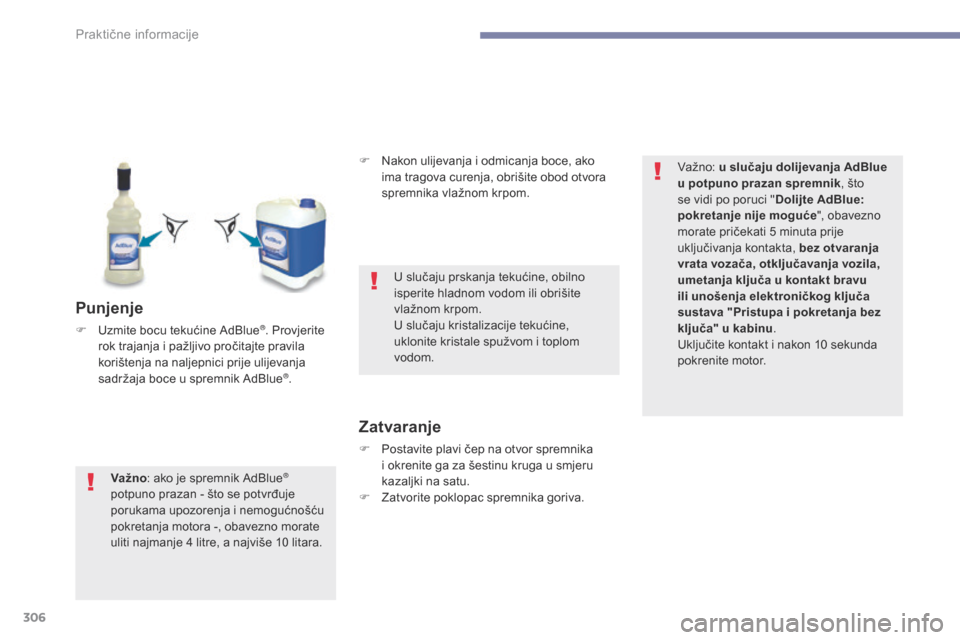

Punjenje
F Uzmite bocu tekućine AdBlue®. Provjerite
rok trajanja i pažljivo pročitajte pravila
korištenja na naljepnici prije ulijevanja
sadržaja boce u spremnik AdBlue
®. F
N
akon ulijevanja i odmicanja boce, ako
ima tragova curenja, obrišite obod otvora
spremnika vlažnom krpom.
Zatvaranje
F Postavite plavi čep na otvor spremnika i okrenite ga za šestinu kruga u smjeru
kazaljki na satu.
F

Z
atvorite poklopac spremnika goriva.
Va žno
: ako je spremnik AdBlue
®
potpuno prazan - što se potvrđuje
porukama upozorenja i nemogućnošću
pokretanja motora -, obavezno morate
uliti najmanje 4 litre, a najviše 10 litara. U slučaju prskanja tekućine, obilno
isperite hladnom vodom ili obrišite
vlažnom krpom.
U slučaju kristalizacije tekućine,
uklonite kristale spužvom i toplom
vodom.
Va žno:
u slučaju dolijevanja AdBlue
u potpuno prazan spremnik , što
se vidi po poruci " Dolijte AdBlue:
pokretanje nije moguće ", obavezno
morate pričekati 5 minuta prije
uključivanja kontakta, bez otvaranja
vrata vozača, otključavanja vozila,
umetanja ključa u kontakt bravu
ili unošenja elektroničkog ključa
sustava "Pristupa i pokretanja bez
ključa" u kabinu .
Uključite kontakt i nakon 10 sekunda
pokrenite motor.
Praktične informacije

307
3008-2_hr_Chap08_en cas-de-panne_ed01-2016

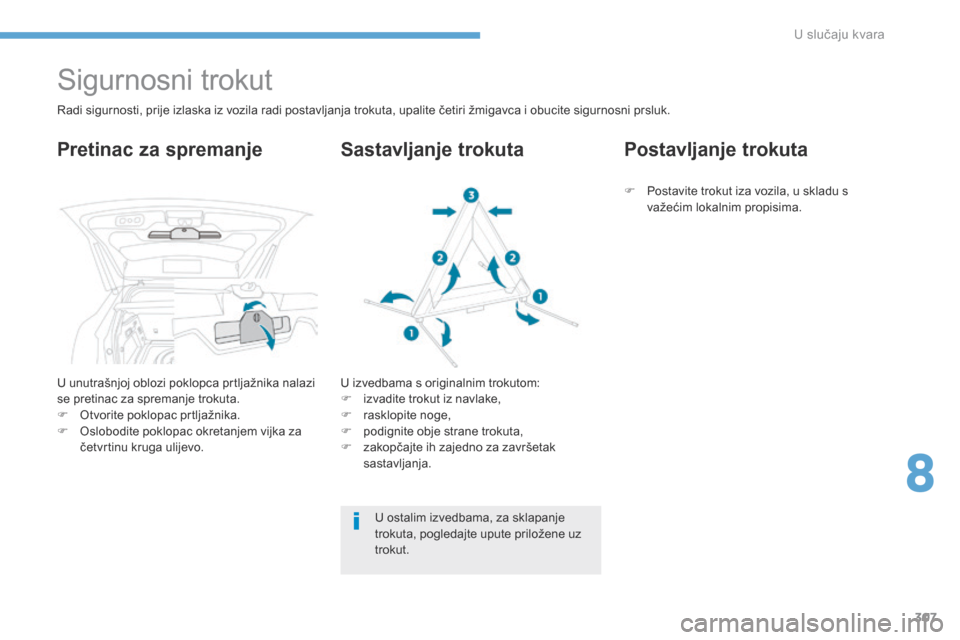

Sigurnosni trokut
Radi sigurnosti, prije izlaska iz vozila radi postavljanja trokuta, upalite četiri žmigavca i obucite sigurnosni prsluk.
Pretinac za spremanje
U unutrašnjoj oblozi poklopca prtljažnika nalazi
se pretinac za spremanje trokuta.
F
O
tvorite poklopac prtljažnika.
F

O
slobodite poklopac okretanjem vijka za
četvrtinu kruga ulijevo.
U ostalim izvedbama, za sklapanje
trokuta, pogledajte upute priložene uz
trokut.
Sastavljanje trokuta
U izvedbama s originalnim trokutom:
F i zvadite trokut iz navlake,
F

ra
sklopite noge,
F

p
odignite obje strane trokuta,
F

z
akopčajte ih zajedno za završetak
sastavljanja.
Postavljanje trokuta
F Postavite trokut iza vozila, u skladu s važećim lokalnim propisima.
8
U slučaju kvara

308
3008-2_hr_Chap08_en cas-de-panne_ed01-2016
Ostali ste bez goriva (dizel)
Ako je vaše vozilo opremljeno dizel motorom
i ako se spremnik goriva potpuno isprazni,
potrebno je uspostaviti dovod goriva.Više podataka o Zaštitnom profilu
(dizel) možete naći u odgovarajućoj
točki.Motori BlueHDi
Ako se motor ne pokrene iz prvog
pokušaja, prekinite ga pokretati i
ponovite postupak. F

U s
premnik ulijte najmanje pet litara dizel
goriva.
F
U
ključite kontakt (bez pokretanja motora).
F
P
ričekajte oko 6 sekunda i prekinite
kontakt.
F
P
onovite postupak 10 puta.
F
P
okrenite motor.
U slučaju kvara
