Peugeot 308 2014 Priročnik za lastnika (in Slovenian)

239
7
Praktične informacije
308_sl_Chap07_info pratiques_ed02-2013
Zamenjava integriranega bočnega smernika
Za zamenjavo teh žarnic se morate obrniti na PEUGEOTOVO servisno mrežo ali na usposobljeno servisno delavnico.
Za zamenjavo svetleče diode (LED) se obrnite na PEUGEOTOVO servisno mrežo ali na usposobljeno servisno delavnico.

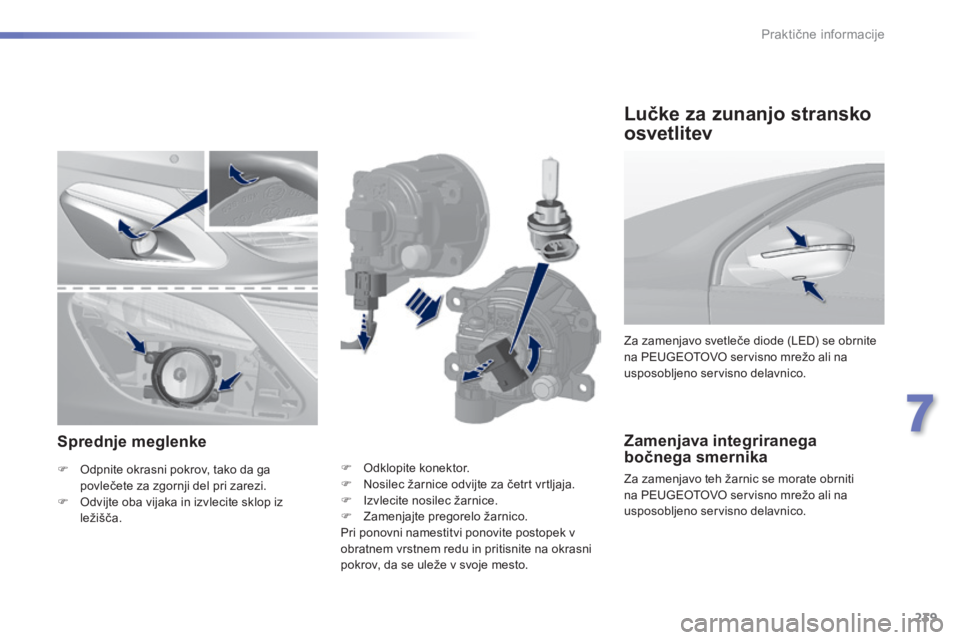

Sprednje meglenke
 Odpnite okrasni pokrov, tako da ga povlečete za zgornji del pri zarezi.  Odvijte oba vijaka in izvlecite sklop iz l e ž i š č a .
 Odklopite konektor.  Nosilec žarnice odvijte za četrt vrtljaja.  Izvlecite nosilec žarnice.  Zamenjajte pregorelo žarnico. Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu in pritisnite na okrasni pokrov, da se uleže v svoje mesto.
Lučke za zunanjo stransko
osvetlitev

240
Praktične informacije
308_sl_Chap07_info pratiques_ed02-2013
1. Pozicijske luči (svetleče diode - LED)2. Luči za vzvratno vožnjo (W16W)3. Smerniki (PY21W jantarne bar ve)4. Zavorne luči (svetleče diode - LED)5. Meglenki (P21W)

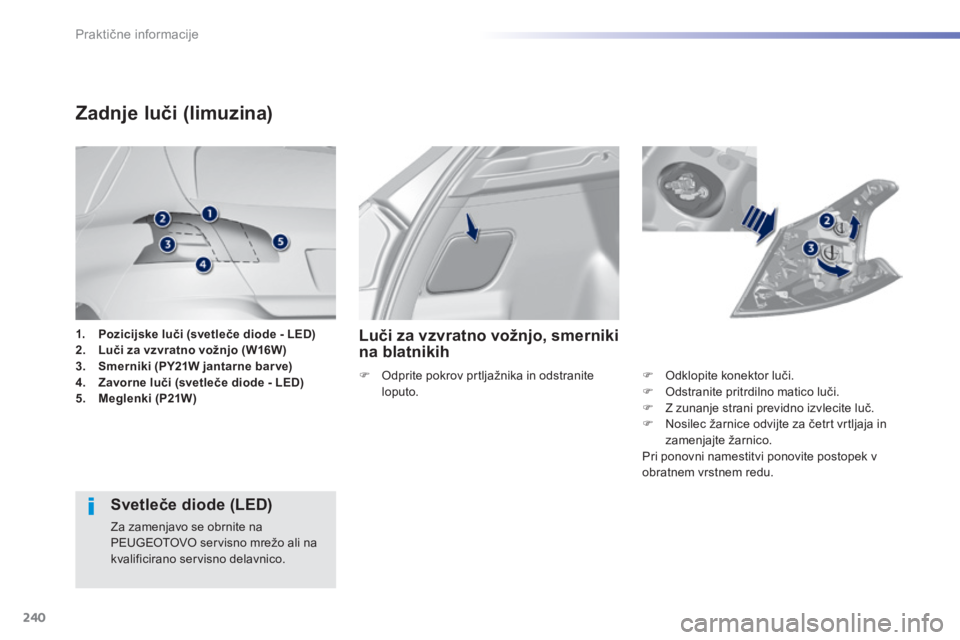

Zadnje luči (limuzina)
S v e t l e č e d i o d e ( L E D )
Za zamenjavo se obrnite na
PEUGEOTOVO servisno mrežo ali na kvalificirano servisno delavnico.
Luči za vzvratno vožnjo, smerniki na blatnikih
 Odklopite konektor luči.  Odstranite pritrdilno matico luči.  Z zunanje strani previdno izvlecite luč.  Nosilec žarnice odvijte za četrt vrtljaja in zamenjajte žarnico. Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.
 Odprite pokrov prtljažnika in odstranite loputo.

241
7
Praktične informacije
308_sl_Chap07_info pratiques_ed02-2013
 Odpnite levo in desno loputo za dostop.  Odvijte vijake na obeh straneh.  Odpnite oblogo prtljažnika za dostop do konektorja za luči.  Odklopite konektor luči.  Odstranite pritrdilno matico luči.  Z zunanje strani previdno izvlecite luč.  Nosilec žarnice odvijte za četrt vrtljaja in zamenjajte žarnico. Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.

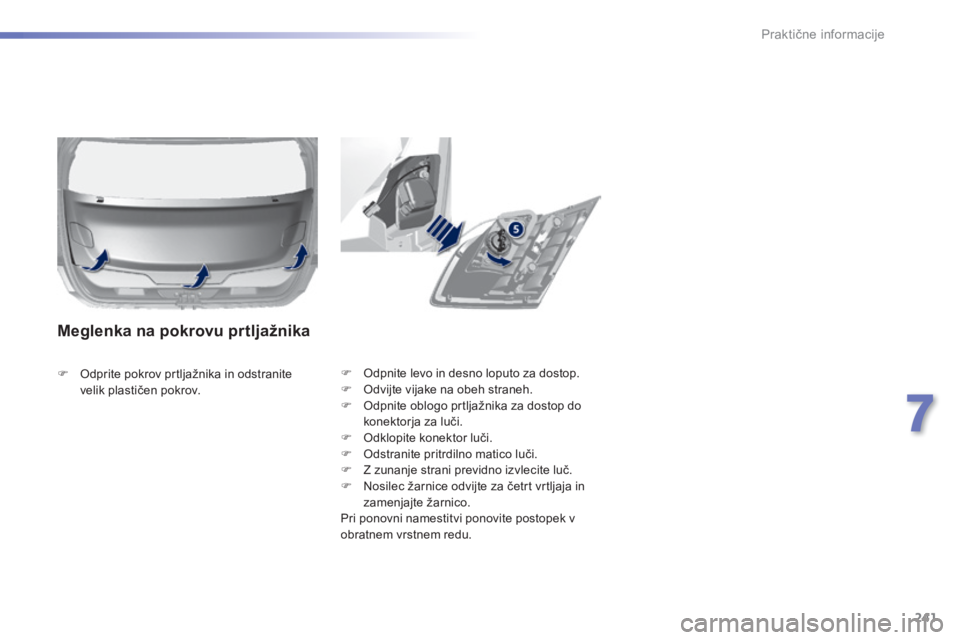

Meglenka na pokrovu prtljažnika
 Odprite pokrov prtljažnika in odstranite velik plastičen pokrov.

242
Praktične informacije
308_sl_Chap07_info pratiques_ed02-2013

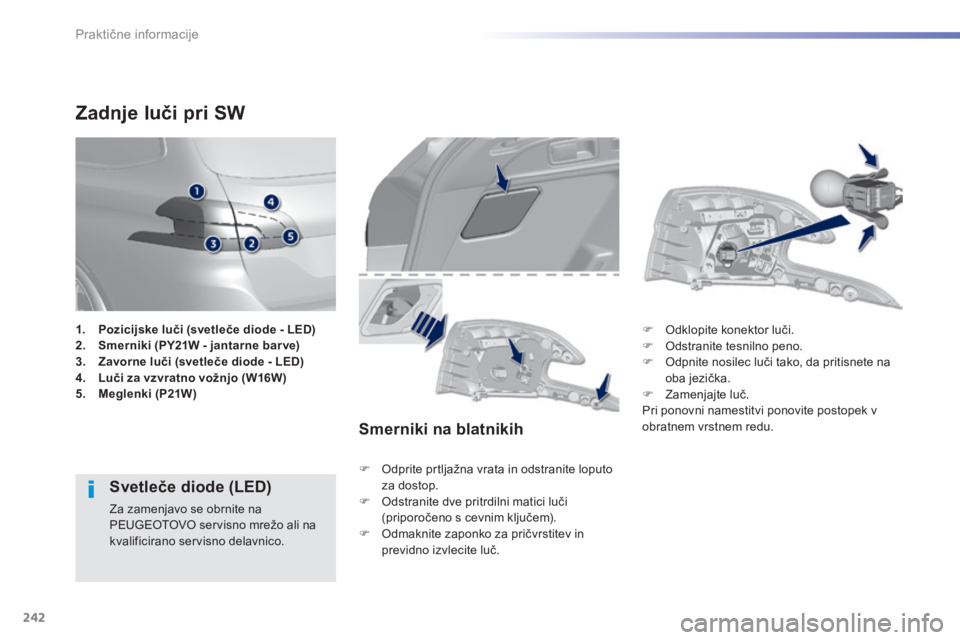

Z a d n j e l u č i p r i S W
Svetleče diode (LED)
Za zamenjavo se obrnite na PEUGEOTOVO servisno mrežo ali na kvalificirano servisno delavnico.
Smerniki na blatnikih
 Odprite prtljažna vrata in odstranite loputo za dostop.  Odstranite dve pritrdilni matici luči (priporočeno s cevnim ključem).  Odmaknite zaponko za pričvrstitev in previdno izvlecite luč.
 Odklopite konektor luči.  Odstranite tesnilno peno.  Odpnite nosilec luči tako, da pritisnete na oba jezička.  Zamenjajte luč. Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.
1. Pozicijske luči (svetleče diode - LED)2. Smerniki (PY21W - jantarne bar ve)3. Zavorne luči (svetleče diode - LED)4. Luči za vzvratno vožnjo (W16W)5. Meglenki (P21W)

243
7
Praktične informacije
308_sl_Chap07_info pratiques_ed02-2013

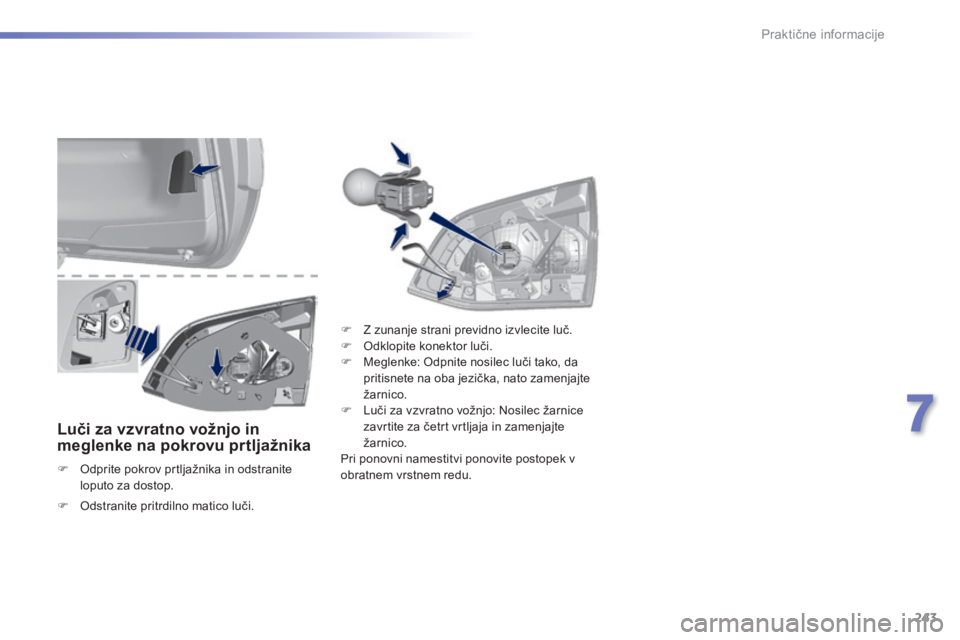

Luči za vzvratno vožnjo in meglenke na pokrovu prtljažnika
 Odprite pokrov prtljažnika in odstranite loputo za dostop.
 Z zunanje strani previdno izvlecite luč.  Odklopite konektor luči.  Meglenke: Odpnite nosilec luči tako, da pritisnete na oba jezička, nato zamenjajte žarnico.  Luči za vzvratno vožnjo: Nosilec žarnice zavrtite za četrt vrtljaja in zamenjajte ž a r n i c o . Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.
 Odstranite pritrdilno matico luči.

244
Praktične informacije
308_sl_Chap07_info pratiques_ed02-2013
O zamenjavi te vrste luči se posvetujte s Peugeotovo servisno mrežo ali kvalificirano servisno delavnico.

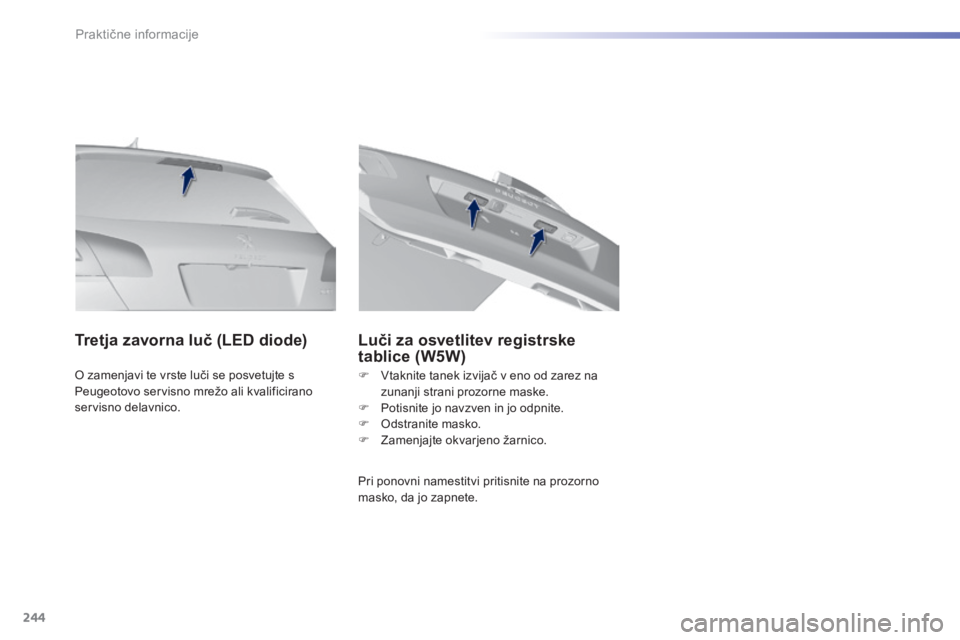

Tretja zavorna luč (LED diode) Luči za osvetlitev registrske tablice (W5W)
Pri ponovni namestitvi pritisnite na prozorno masko, da jo zapnete.
 Vtaknite tanek izvijač v eno od zarez na zunanji strani prozorne maske.  Potisnite jo navzven in jo odpnite.  Odstranite masko.  Zamenjajte okvarjeno žarnico.

245
7
Praktične informacije
308_sl_Chap07_info pratiques_ed02-2013
 Odpnite pokrov, tako da povlečete najprej njegov zgornji levi del, nato pa še desnega.  Pokrov do konca izvlecite in ga zavrtite.

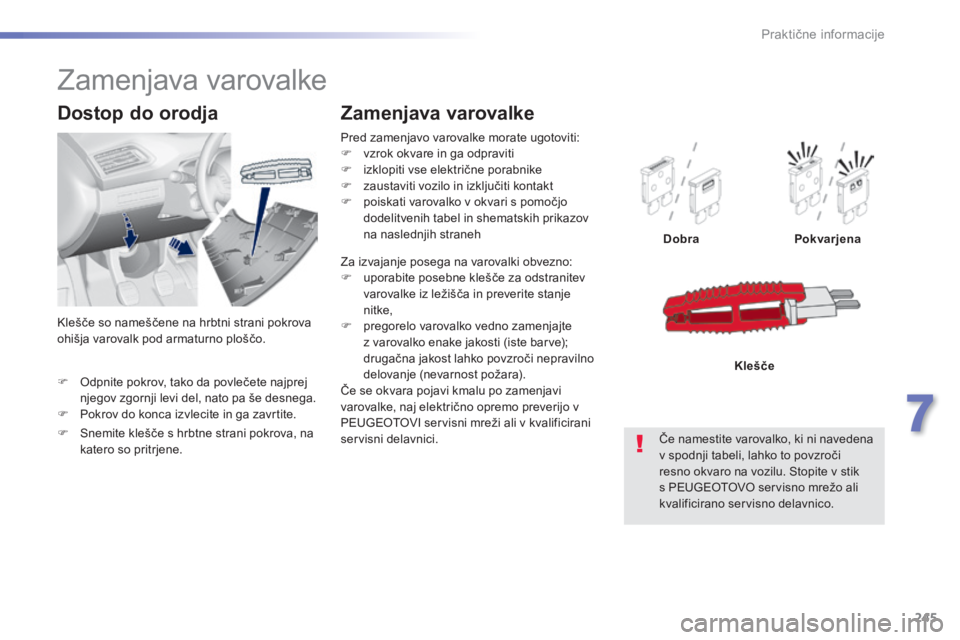

Dostop do orodja
Pred zamenjavo varovalke morate ugotoviti:  vzrok okvare in ga odpraviti  izklopiti vse električne porabnike  zaustaviti vozilo in izključiti kontakt  poiskati varovalko v okvari s pomočjo dodelitvenih tabel in shematskih prikazov na naslednjih straneh
Zamenjava varovalke
DobraPokvarjena
Če namestite varovalko, ki ni navedena v spodnji tabeli, lahko to povzroči resno okvaro na vozilu. Stopite v stik s PEUGEOTOVO servisno mrežo ali kvalificirano servisno delavnico.
Klešče
Zamenjava varovalke
Za izvajanje posega na varovalki obvezno:  uporabite posebne klešče za odstranitev varovalke iz ležišča in preverite stanje nitke,  pregorelo varovalko vedno zamenjajte z varovalko enake jakosti (iste barve); drugačna jakost lahko povzroči nepravilno delovanje (nevarnost požara). Če se okvara pojavi kmalu po zamenjavi varovalke, naj električno opremo preverijo v PEUGEOTOVI servisni mreži ali v kvalificirani servisni delavnici.  Snemite klešče s hrbtne strani pokrova, na katero so pritrjene.
Klešče so nameščene na hrbtni strani pokrova ohišja varovalk pod armaturno ploščo.

246
Praktične informacije
308_sl_Chap07_info pratiques_ed02-2013

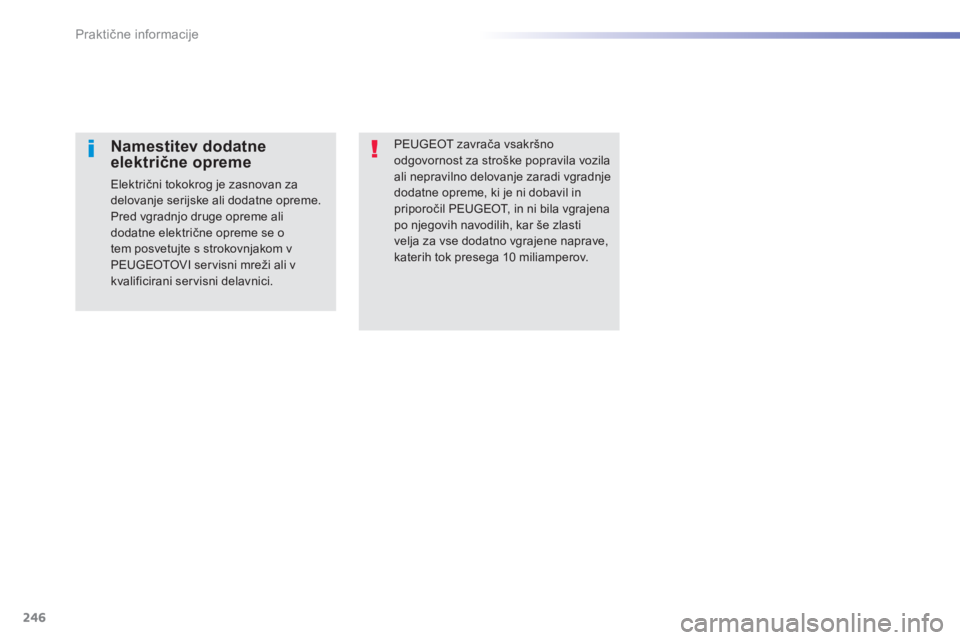

PEUGEOT zavrača vsakršno odgovornost za stroške popravila vozila ali nepravilno delovanje zaradi vgradnje dodatne opreme, ki je ni dobavil in priporočil PEUGEOT, in ni bila vgrajena po njegovih navodilih, kar še zlasti velja za vse dodatno vgrajene naprave, katerih tok presega 10 miliamperov.
Namestitev dodatne električne opreme
Električni tokokrog je zasnovan za delovanje serijske ali dodatne opreme. Pred vgradnjo druge opreme ali dodatne električne opreme se o tem posvetujte s strokovnjakom v PEUGEOTOVI servisni mreži ali v kvalificirani servisni delavnici.

247
7
Praktične informacije
308_sl_Chap07_info pratiques_ed02-2013

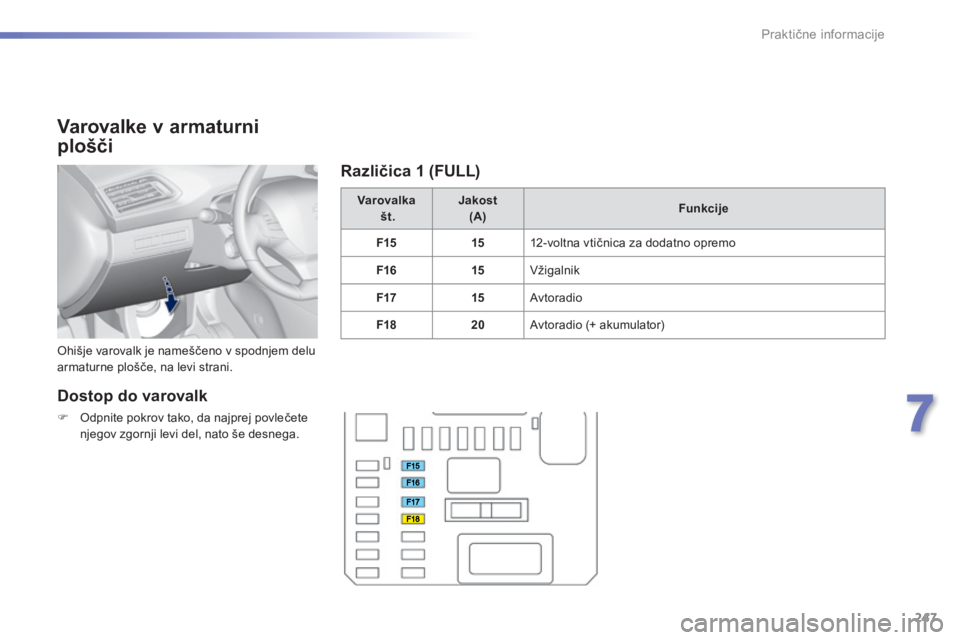

Varovalke v armaturni
plošči
Ohišje varovalk je nameščeno v spodnjem delu armaturne plošče, na levi strani.
Varovalka št. Jakost (A) Funkcije
F1515 12-voltna vtičnica za dodatno opremo
F1615 Vžigalnik
F1715 Avtoradio
F1820 Avtoradio (+ akumulator)
Dostop do varovalk
 Odpnite pokrov tako, da najprej povlečete
njegov zgornji levi del, nato še desnega.
Različica 1 (FULL)

248
Praktične informacije
308_sl_Chap07_info pratiques_ed02-2013

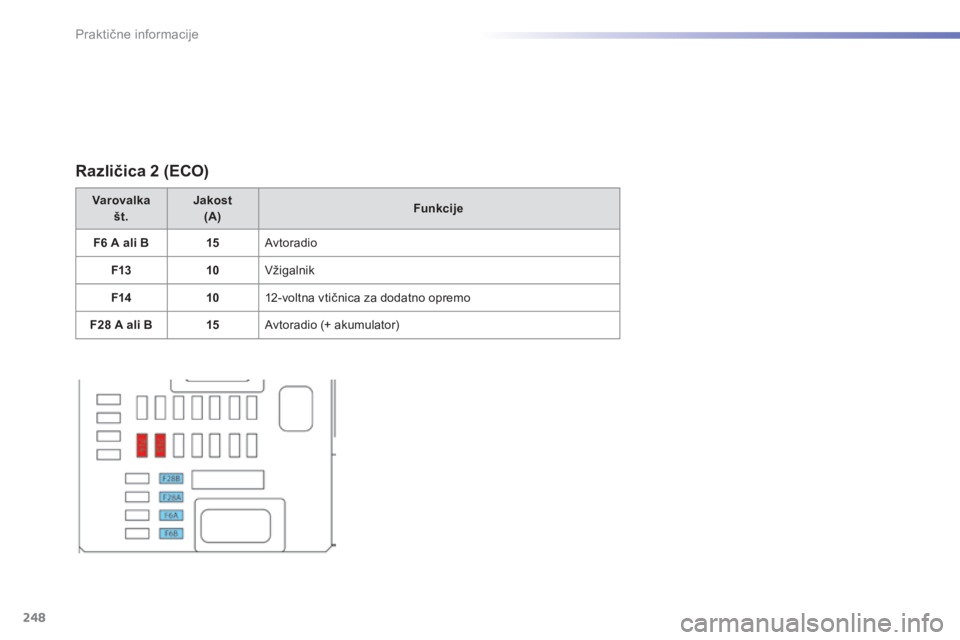

Različica 2 (ECO)
Varovalka št.Jakost (A)Funkcije
F6 A ali B15 Avtoradio
F1310 Vžigalnik
F1410 12-voltna vtičnica za dodatno opremo
F28 A ali B15 Avtoradio (+ akumulator)
